BRUGSANVISNING FU8403 ABUS

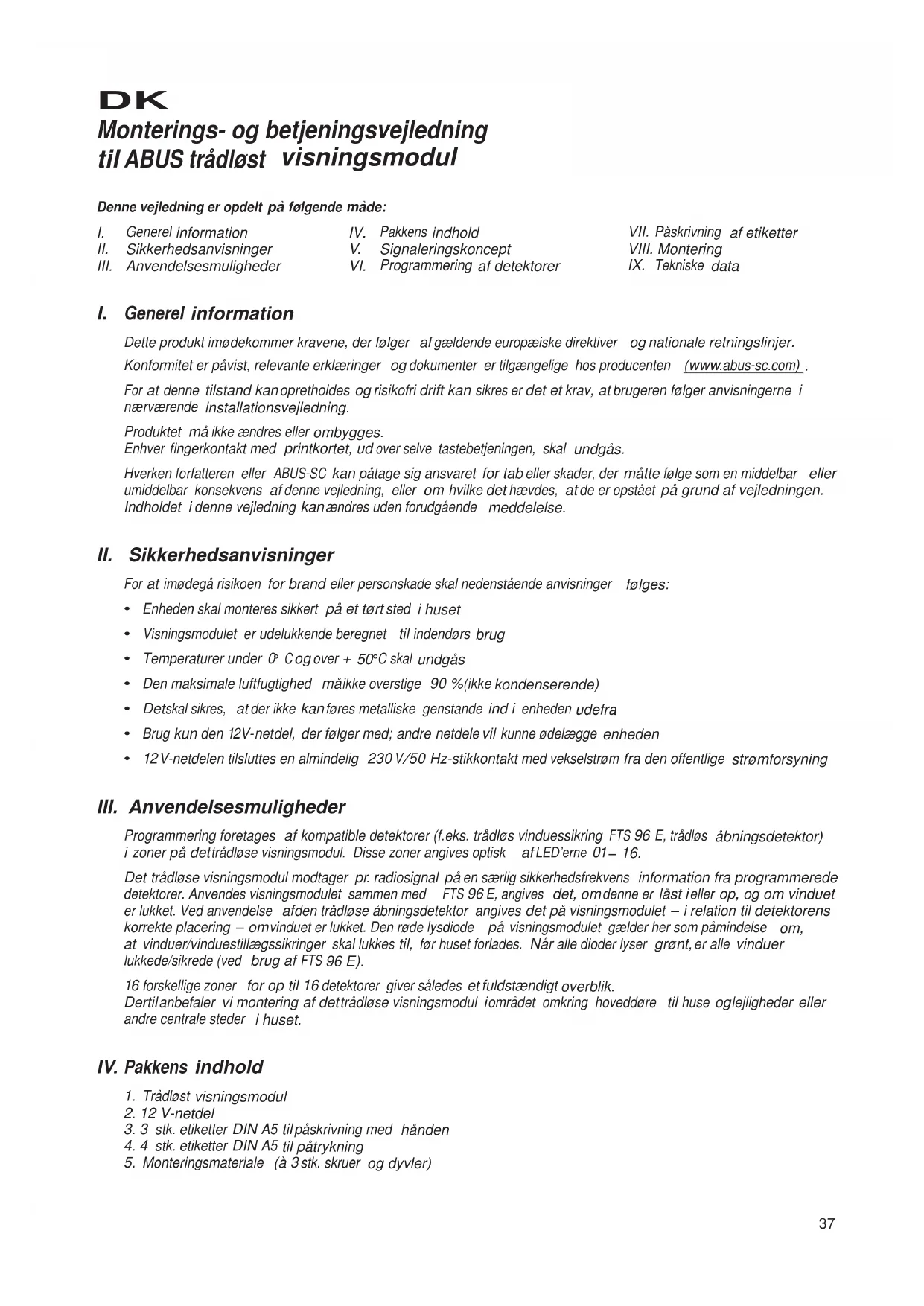

Monterings- og betjeningsvejledning til ABUS trådløst visningsmodul Denne vejledning er opdelt på følgende måde

VII. Påskrivning af etiketter

II. Sikkerhedsanvisninger

III. Anvendelsesmuligheder VI. Programmering af detektorer

Generel information Dette produkt imødekommer kravene, der følger af gældende europæiske direktiver og nationale retningslinjer. Konformitet er påvist, relevante erklæringer og dokumenter er tilgængelige hos producenten (www .abus-sc.com). For at denne tilstand kan opretholdes og risikofri drift kan sikres er det et krav, at brugeren følger anvisningerne nærværende installationsvejledning. Produktet må ikke ændres eller ombygges. Enhver fingerkontakt med printkortet, ud over selve tastebetjeningen, skal undgås. Hverken forfatteren eller ABUS-SC kan påtage sig ansvaret for tab eller skader, der måtte følge som en middelbar eller umiddelbar konsekvens af denne vejledning, eller om hvilke det hævdes, at de er opstået på grund af vejledningen. Indholdet denne vejledning kan ændres uden forudgående meddelelse.

II. Sikkerhedsanvisninger

For at imødegå risikoen for brand eller personskade skal nedenstående anvisninger følges: • Enheden skal monteres sikkert på et tørt sted i huset • Visningsmodulet er udelukkende beregnet til indendørs brug • Temperaturer under

og over 50° C skal undgås • Den maksimale luftfugtighed må ikke overstige 90 % (ikke kondenserende) • Det skal sikres, at der ikke kan føres metalliske genstande ind i enheden udefra • Brug kun den 12V-netdel, der følger med; andre netdele vil kunne ødelægge enheden • V-netdelen tilsluttes en almindelig 230

Programmering foretages af kompatible detektorer (f.eks. trådløs vinduessikring FTS 96 E, trådløs åbningsdetektor) zoner på det trådløse visningsmodul. Disse zoner angives optisk af LED’erne

Det trådløse visningsmodul modtager pr. radiosignal på en særlig sikkerhedsfrekvens information fra programmerede detektorer. Anvendes visningsmodulet sammen med FTS 96 E, angives det, om denne er låst i eller op, og om vinduet er lukket. Ved anvendelse af den trådløse åbningsdetektor angives det på visningsmodulet – i relation til detektorens korrekte placering – om vinduet er lukket. Den røde lysdiode på visningsmodulet gælder her som påmindelse om, at vinduer/vinduestillægssikringer skal lukkes til, før huset forlades. Når alle dioder lyser grønt, er alle vinduer lukkede/sikrede (ved brug af FTS 96 E). forskellige zoner for op til 16 detektorer giver således et fuldstændigt overblik. Dertil anbefaler montering af det trådløse visningsmodul området omkring hoveddøre til huse og lejligheder eller andre centrale steder i huset. IV. Pakkens indhold

1. Trådløst visningsmodul 2. 12 V-netdel 3. 3 stk. etiketter

DIN til påskrivning med hånden 4. 4 stk. etiketter DIN A5 til påtrykning 5. Monteringsmateriale (à 3 stk. skruer og dyvler)38

ingen detektor programmeret til zonen, eller netspænding mangler • LED blinker rødt hurtigt

efter udfald af netspænding er zonens status endnu ikke opdateret • LED blinker rødt langsomt manipulation på vinduet

vindue åbent/FTS 96 E ikke låst • LED blinker grønt supervisionsfejl • LED blinker rødt/grønt low batt (detektorernes resterende batterikapacitet er lav) • LED lyser grønt

netspænding foreligger • LED Fra netspænding faldet ud Fejl-LED

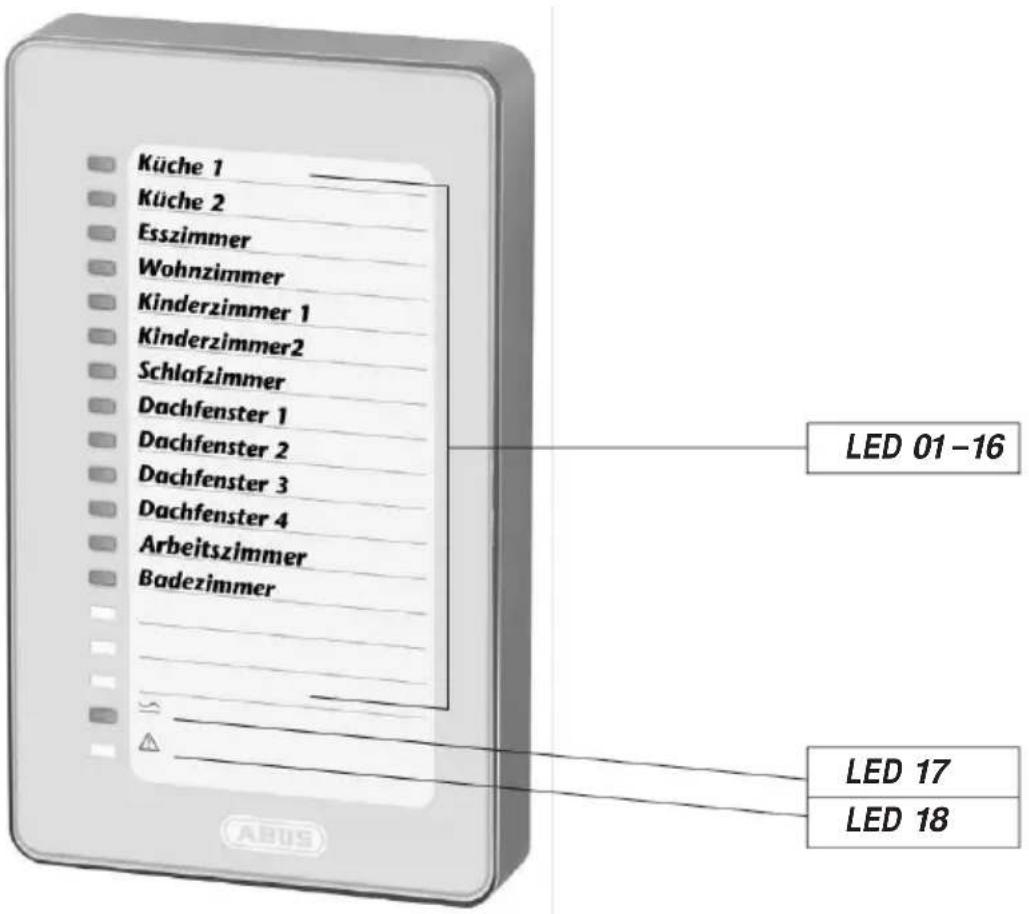

supervisionsfejl for en zone (se under punkt VI. Anvisninger) • LED blinker rødt langsomt radioforstyrrelse • LED blinker rødt hurtigt

efter udfald i netspænding er der endnu ikke modtaget ny status for alle detektorer

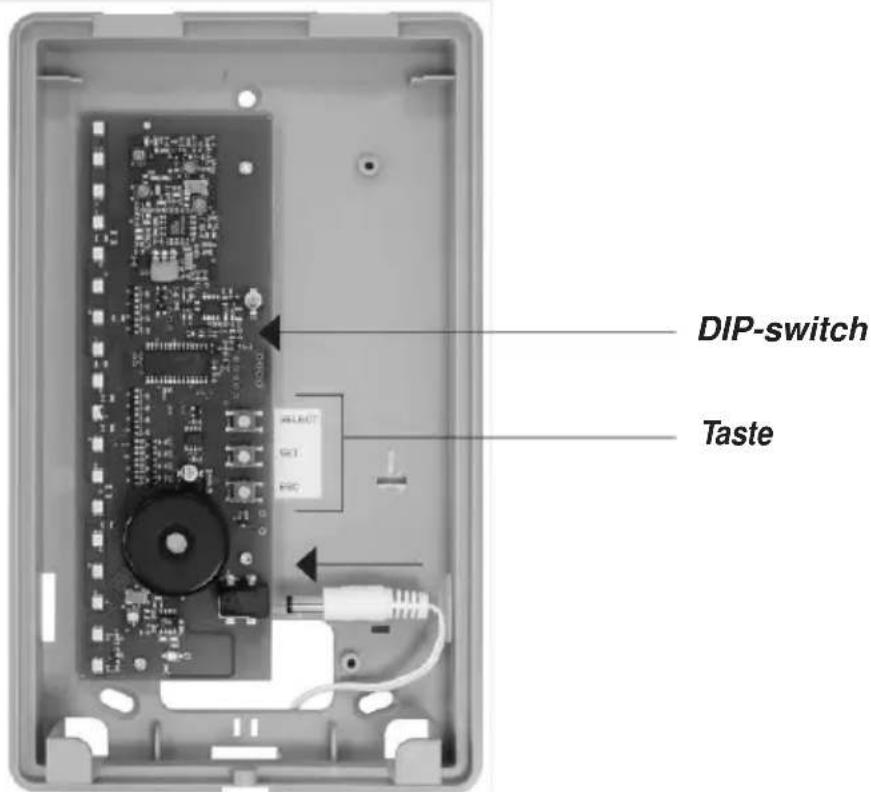

Inden programmering påbegyndes, skal overdelen af visningsmodulets hus tages af underdelen. Til det skal skruen forneden løsnes og husets dele skilles fra hinanden. Slut netdelen til strømforsyningsnettet, og sæt stikbøsningen på visningsmodulet i.

zoner • SET- tast (Ta2): Bekræfter det valgte, til dels med sekunders forsinkelse holdes inde) • ESC- tast (Ta3): Annullering, et trin tilbage

radioforstyrrelses overvågning Til/Fra Begge er aktiveret fra fabrikken (anbefalet indstilling).

Hovedmenustruktur trådløs visningsmodul:

• Undermenu LED 01: Programmér detektor • Undermenu LED 02: Slet detektor • Undermenu LED 03: Radioniveauindikator detektor • Undermenu LED 16: Slet alt (fabriksreset) Navigering i menuerne: • Valg af hovedmenu fra visningsmodus: Tryk på SELECT-tast 1 en gang • Undermenuen LED 01 (programmér detektor) kan her åbnes direkte med SET-tast 2 • Valg af flere undermenuer: Med SELECT-tast springes til den ønskede undermenu, LED’en lyser grønt • Med SET-tast åbnes den ønskede undermenu Tip: Skulle en menu blive kaldt frem ved en fejl, kan den forlades via ESC-tasten. Visningsmodus kan altid genskabes ved gentagne tryk på ESC-tasten.40

(programmér detektor) åbnes LED’en for den første ledige zone lyser grønt (hvis der endnu ikke er programmeret en detektor, lyser LED 01 altid grønt). Zoner, der allerede er konfigurerede, blinker rødt og kan ikke vælges med SELECT- tasten. Ved de zoner, der stadig er ledige, lyser LED’en ikke c) Med SELECT-tast 1 kan den zone vælges, som detektoren skal programmeres til d) Med SET-tast

åbnes zonen LED blinker grønt (klar til at blive programmeret)

eller trådløs åbningsdetektor ved at tage kappen

E/trådløs åbningsdetektor)

Herefter angives den næste ledige zone

detektor) åbnes LED’en for den første konfigurerede zone blinker orange d) Med SELECT- tast 1 kan den detektor vælges, der skal slettes

Herefter angives den næste konfigurerede zone

den sidste konfigurerede zone er blevet slettet

(trådløsniveau indikator) åbnes LED’en for den første konfigurerede zone lyser grønt d) Med SELECT- tast 1 kan den detektor vælges, som det sidst modtagne trådløse niveau skal vises for

gang: Det sidst modtagne trådløseniveau for den første konfigurerede zone angives ved antallet af lysende LED’er fra og med LED 16; jo flere LED’er der lyser, desto højere er det modtagne trådløse niveau. For

sikre en vedholdende sikker trådløs modtagelse skal mindst tre LED’er lyse f) Med SELECT-tasten kan den næste zone testes osv.

(fabriksreset) åbnes LED’er

Trådløs visningsmodul vender automatisk tilbage til visningsmodus Anvisninger: Det trådløse visningsmodul vender automatisk tilbage til visningsmodus, hvis der over

ca. 3 minutter ikke er nogen aktivitet (tryk på taster eller programmering af detektor). Hvis der over

ca. 15 minutter ikke er blevet registreret noget trådløst signal for de programmerede detektorer, angives supervisionsfejl ved den røde LED 18, og den pågældende zone-LED blinker grønt.41

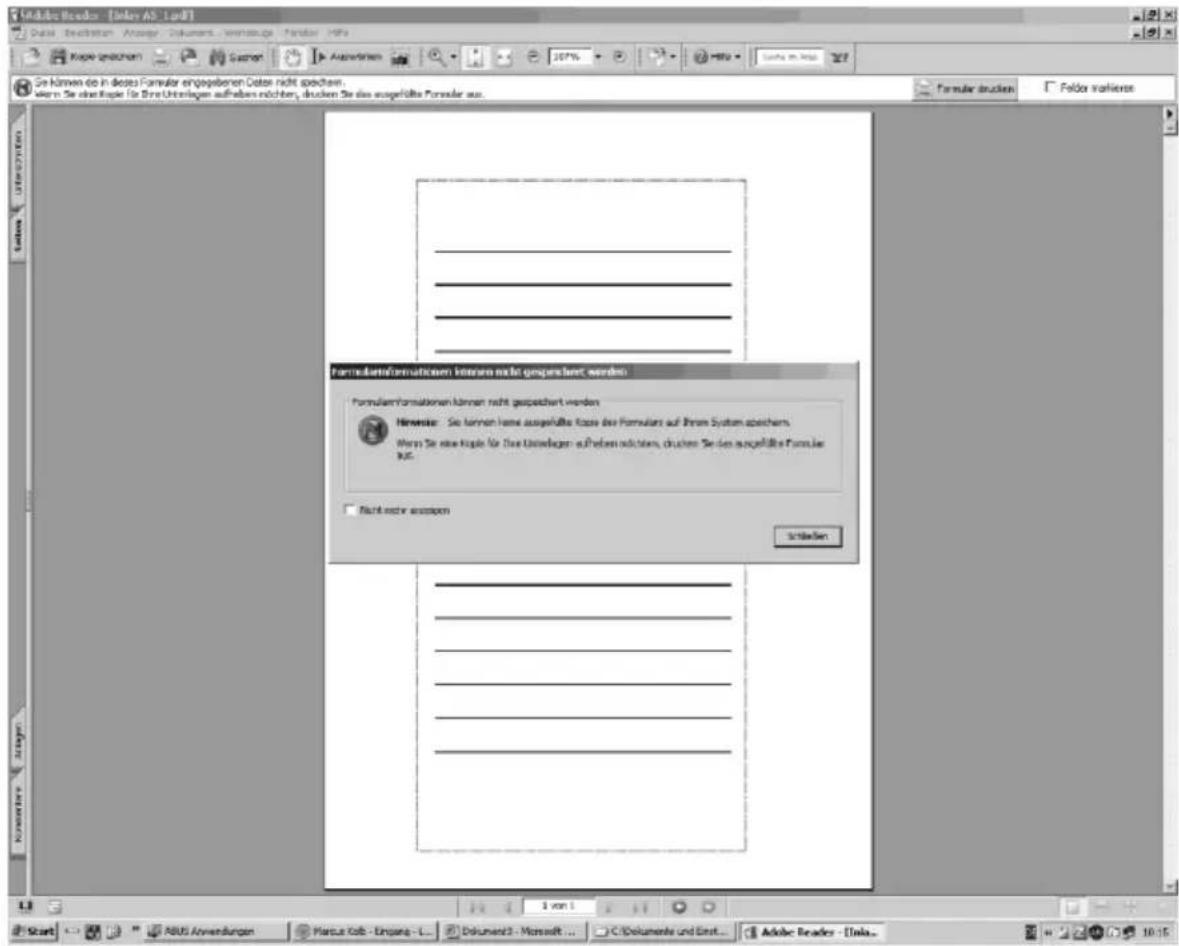

VII. Påskrivning af etiketter Et online-værktøj står til rådighed for påskrivning af etiketter en særlig høj kvalitet med en printer. Alternativt kan påskrivning ske med hånden. a) På internetsiden www.abus-sc.de under artiklen FU8403 downloades filen Druckvorlage_Einleger.pdf b) Skabelonen vises. Efter klik på det første påskrivningsfelt kommer denne visning frem (se fig.). Klik på „Luk“, og begynd med at indtaste den ønskede tekst. Med TAB-tasten springer du til det næste påskrivningsfelt

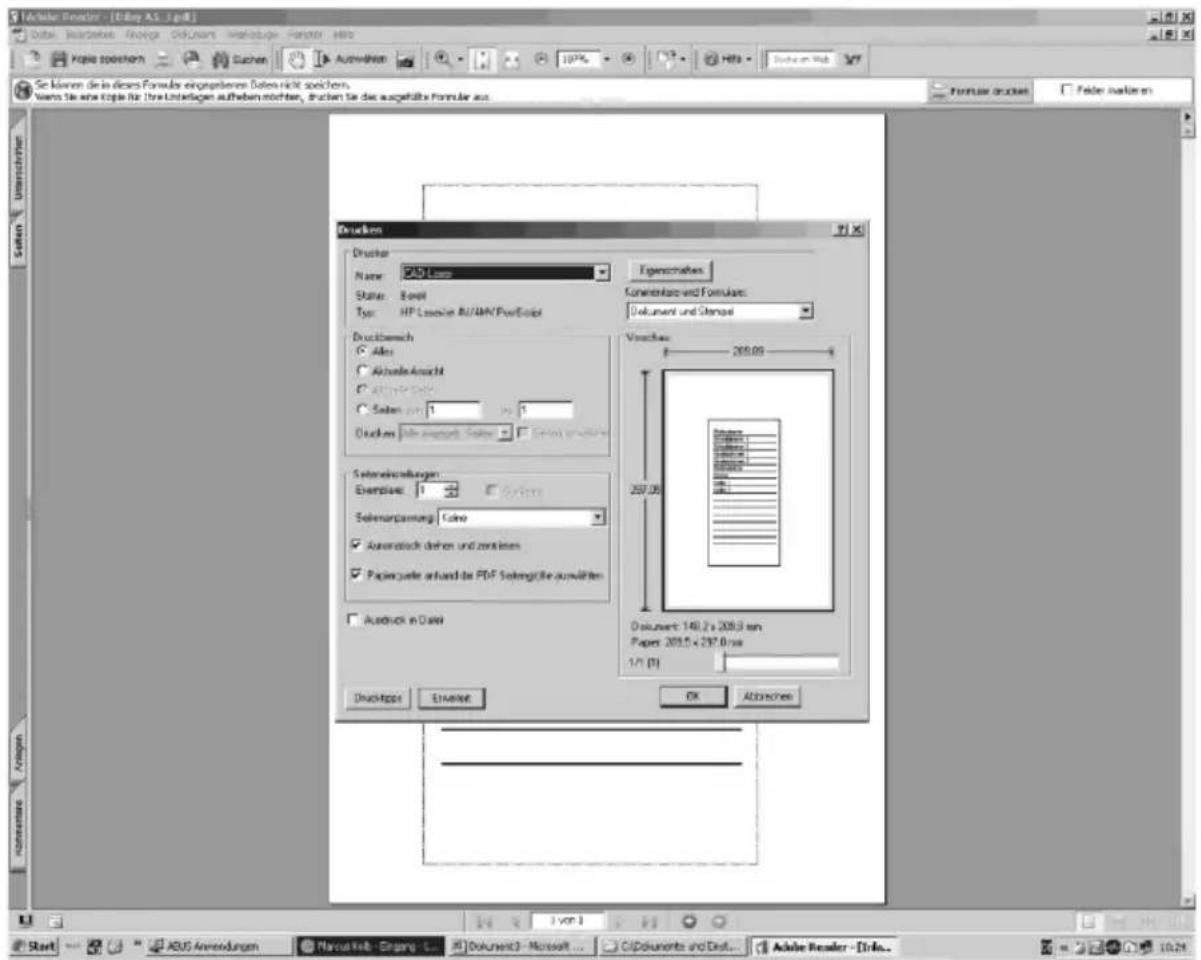

c) Når påskrivning er foretaget, kaldes menuen „Filer“ frem med underpunktet „Udskriv“ d) Her skal følgende indstillinger foretages:

• Sidetilpasning: Ingen • Automatisk drejning og centrering • Valg af papirkilde på grundlag af PDF-sidestørrelsen42

Indlægning af det medfølgende DIN A5-papir (uden påskrivning) i printeren. Bekræftelse

udskriftsjobbet med „OK“

Tag udskriften ud af printeren, og klip skabelonen

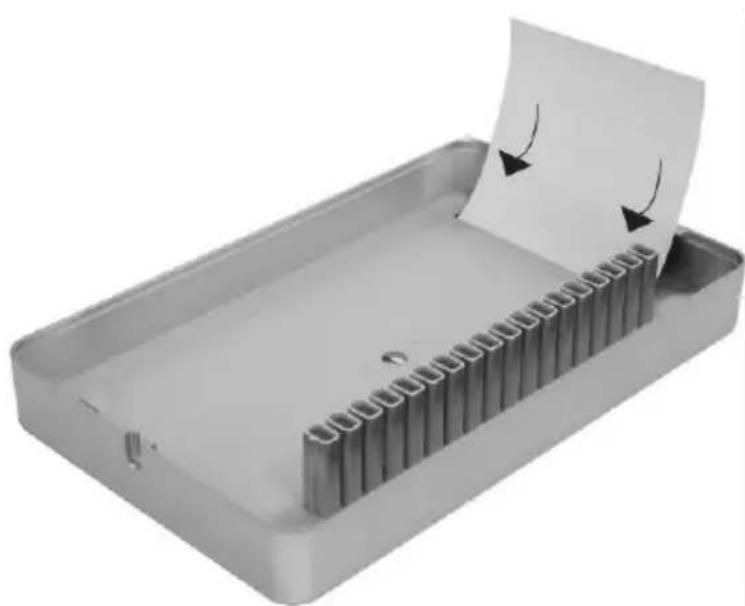

Skabelonen skubbes nu ind i visningsmodulet som vist på figuren Bemærk: Det er ikke muligt

Tip: Inden detektorerne og visningsmodulet monteres, skal du sikre dig, at der er en god trådløsforbindelse mellem dem på monteringspositionerne. For at sikre en vedholdende sikker trådløs modtagelse skal mindst tre LED’er lyse for hver detektor (se punkt VI. f).

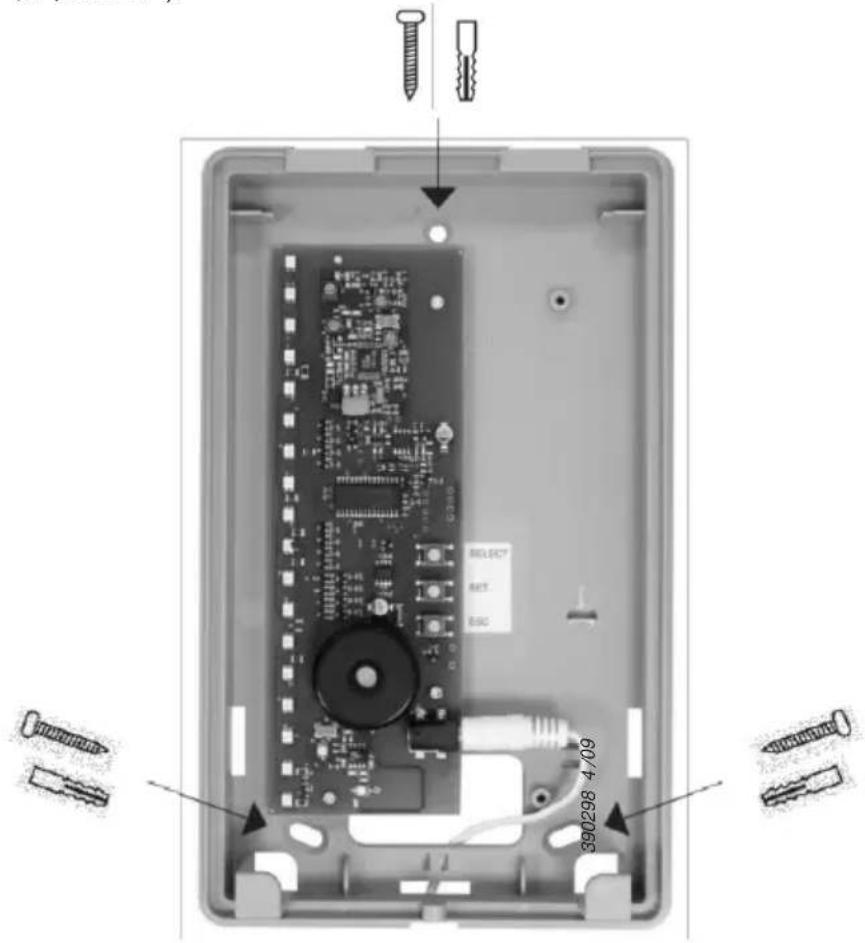

Hold underdelen til det radiostyrede visningsmodul for ved monteringspositionen, og marker de tre borehuller, bor med et 6 mm bor, isæt dyvler, og skru underdelen fast. Vigtigt: Kablets længde på netdelen er 1,50 meter. Der kræves en VAC-stikdåse i nærheden. Når programmeringen er udført, sættes visningsmodulets overdel på den monterede underdel og fastgøres til underdelen med den medfølgende skrue.. IX. Tekniske data Spændingsforsyning: 12 netdel Frekvens: 868.6625 MHz

En god følelse af sikkerhed www.abus-sc.com

Ret til tekniske ændringer forbeholdes. Ansvar for fejl, inkl. trykfejl, fraskrives. ABUS © 200944
