BRUGSANVISNING Combi 6 E Trumatic

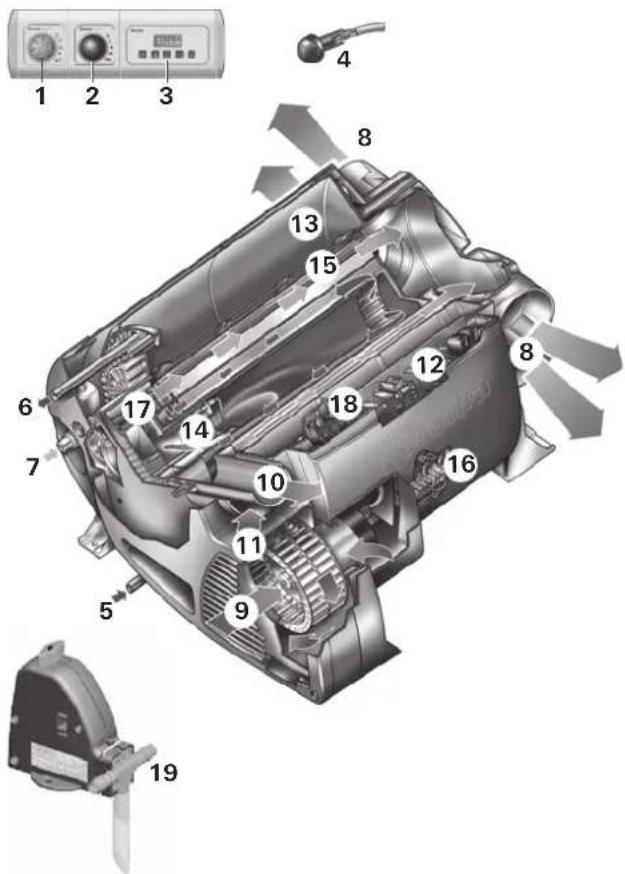

1 Betjeningsdel
2 Energi-valgknap
3 Timer ZUCB (tilbehør)
4 Rumtemperaturføler
5 Koldtvandstilslutning
6 Varmtvandstilslutning
7 Gastilslutning
8 Varmluftudgange
9 Cirkulationsluftindtag
10 Forbrændingsgasudgang
11 Forbrændingslufttilførsel
12 Elektronisk styreenhed
13 Vandbeholder (10 liter)
14 Brænder
15 Varmeveksler
16 Effektelektronik
17 Varmelegemer 230 V
18 Overophedningskontakt 230 V
19 FrostControl (sikkerheds-/aftapningsventil)

Indholdsfortegnelse

Anvendte symboler 52

Funktionsbeskrivelse 53

Vinter-modus 53

Sommer-modus 53

Sikkerhedsanvisninger 53

Vigtige betjeningsanvisninger 54

Brugsanvisning

Energi-valgknap 54

Betjeningsdel 54

Rumtermostat 55

FrostControl 55

Lukning af aftapningsventil 55

Automatisk åbning af aftapningsventilen 55

Manuel åbning af aftapningsventilen 55

Ibrugtagning 55

Sommer-modus 55

Vinter-modus 55

Frakobling 56

Fejl gasdrift 56

Fejl el-drift 56

Fyldning af vandvarmeren 56

Tømning af vandvarmeren 56

Vedligeholdelse 57

Sikringer 12 V 57

Sikringer 230 V 57

Overophedningsbeskyttelse 230 V 57

Bortskaffelse 57

Tekniske data 58

Tilbehør 58

Fejlfindingsvejledning 59

Symbol henviser til mulige farer.

Henvisning med informationer og tips.

Funktionsbeskrivelse

Gasvarmeovnen Truma Combi E er et varmluftsanlæg med integreret vandvarmer (10 liter). Gasbrænderen arbejder blæserstøttet, derved sikres også en fejlfrifunktion under kørslen. Derudover har apparatet varmelegemer til el-drift.

Med varmeovnen kan man i vinter-modus opvarme rummet og samtidig varme vand. Er der kun behov for varmt vand, er dette muligt i sommer-modus.

Ved temperaturer fra ca. 3 °C ved den automatiske sikkerheds-/aftapningsventil FrostControl åbner ventilen og tømmer vandvarmeren.

Til drift af anlægget kan man vælge mellem 3 forskellige muligheder:

• kun gasdrift propan / butan til separat brug
• kun el-drift 230 V til stationær brug på campingpladsen
• eller gas- og el-drift - blandet drift kun mulig i vintermodus.

Vinter-modus

In vinter-modus vælger apparatet automatisk det nødvendige effekttrin, svarende til temperaturforskellen mellem den på betjeningsdelen indstillede og den aktuelle rumtemperatur. Når vandvarmeren er fyldt, opvarmes vandet automatisk. Vandtemperaturen afhænger af den valgte driftsmodus og varmeeffektafgivelsen.

I forbindelse med vinterdrift kan man benytte alle 3 energimuligheder.

• I gasdrift vælger apparatet automatisk det nødvendige effekttrin.
• Ved el-drift kan der, afhængig af sikringen på campingpladsen, vælges en effekt på 900 W (3,9 A) eller 1800 W (7,8 A) manuelt.

Ved højere effektbehov (f.eks. opvarmning eller lave udendørstemperaturer) bør man vælge gasdrift eller blandet drift, så varmeeffekten altid er tilstrækkelig stor.

- Ved blandet drift foretrækkes el-drift 230 V, hvis der kun er behov for en lav effekt (f.eks. til opretholdelse af rumtemperaturen). Gasbrænderen aktiveres først ved et højere effektkrav og deaktiveres først ved opvarmning.

Sommer-modus (kun vandvarmerdrift)

Til opvarmning af vand bruger man gasdrift eller el-drift 230 V. Vandtemperaturen kan indstilles på 40 °C eller 60 °C.

• I gasdrift sker vandopvarmningen på laveste effekttrin. Når vandtemperaturen er nået, slår brænderen fra.
• Ved el-drift kan der, afhængig af sikringen på campingpladsen, vælges en effekt på 900 W (3,9 A) eller 1800 W (7,8 A) manuelt.
  Blandet drift er ikke mulig. Ved denne indstilling vælger apparatet automatisk el-drift. Gasbrænderen bliver ikke tilkoblet.

Sikkerhedsanvisninger

Til drift af gasregulatorer, gasapparater og gasanlæg skal man anvende stående gasflasker, hvor gassen tilføres fra gasfasen. Gasflasker, hvor gassen tilføres fra flydende fase (f. eks. til gaffeltrucks), er ikke tilladt, da de kan medføre beskadigelse af gasanlægget.

Ved utætheder i gasanlægget hhv. gaslugt:

• åben ild forbudt
• åbn vinduer og døre
• luk alle afspærringsventiler og gasflasker
• rygning forbudt
• undgå betjening af elektriske kontakter
• lad en fagmand kontrollere hele anlægget!

i Reparationer må kun udføres af fagfolk!

Garantien bortfalder og producenten fralægger sig ethvert ansvar:

• ved ændring af apparatet (inklusiv tilbehør),
• ved ændring af forbrændingsgasudtag og skorsten,
• hvis der ikke anvendes originale Truma-dele som reservedele og tilbehør,
• hvis monterings- og brugsanvisningen ikke følges.

Desuden bortfalder tilladelsen til at anvende apparatet, og i mange lande bortfalder dermed også tilladelsen til at anvende koretøjet.

Gasforsyningens driftstryk på 30 mbar skal stemme overens med varmeovnens driftstryk (se typeskiltet).

Flaskegasanlæg skal leve op til de tekniske og administrative bestemmelser i det pågældende anvendelsesland (i Europa f.eks. EN 1949 for køretøjer). De nationale forskrifter og direktiver (i Tyskland f.eks. DVGW-Arbeitsblatt G 607 for køretøjer) skal overholdes.

I Tyskland skal gasanlægget kontrolleres hvert 2. år af en flaskegas-sagkyndig (DVFG, TÜV, DEKRA). Dette skal bekræftes iht. de respektive testcertifikater (G 607).

Køretøjets indehaver er ansvarlig for, at kontrollen foranlediges.

Flaskegasapparater må ikke anvendes under tankning, i parkeringshuse, garager eller på færger.

Første gang et fabriksnyt apparat anvendes (hhv. efter længere stilstandstid) kan der i kort tid forekomme en let røg- og lugtudvikling. Det er en god idé at opvarme anlægget i sommerdrift (60 °C) flere gange og sørge for god gennemluftning af rummet.

Varmefølsomme genstande (f.eks. spraydåser) eller brændbare væsker må ikke opbevares i varmeovnsrummet, da der under visse omstændigheder kan opstå høje varmegrader her.

Til gasanlægget må der iht. EN 12864 (i køretøjer) kun anvendes trykregulatorer med et fast udgangstryk på 30 mbar. Trykreguleringens flow skal min. svare til det samlede maks. forbrug for de af anlægsproducenten installerede apparater.

Til køretøjer anbefaler vi gastryksreguleringsanlæg Truma SecuMotion / MonoControl CS samt gastryksreguleringsanlæg Truma DuoComfort / DuoControl CS til toflaske-gasanlæg.

Ved temperaturer omkring 0 °C og derunder bør gastrykregulatoren eller skifteventilen anvendes sammen med regulator-opvarmningen EisEx.

Til regulatoren må der kun anvendes tilslutningsslanger, der overholder anvendelseslandets krav. Slangerne skal jævnligt undersøges for lækage. Der bør anvendes specialslanger til drift om vinteren.

Trykreguleringsapparater og slanger skal udskiftes senest 10 år efter produktionsdato (ved kommerciel anvendelse efter 8 år). Brugeren har ansvaret for dette.

Vigtige betjeningsanvisninger

Hvis kaminen placeres i nærheden eller direkte under et vindue, der kan åbnes, skal apparatet være udstyret med en automatisk slukkeanordning for at forhindre drift ved åbent vindue.

Det dobbelte aftræksrør skal regelmæssigt, især efter længere ture, kontrolleres med henblik på, om der er sket beskadigelser, og om tilslutningen stadig er i orden. Endvidere skal vandvarmerens og skorstenens fastgørelse kontrolleres.

Efter en hurtig forbrænding (fejltænding) skal aftræksledningen kontrolleres af en fagmand!

Skorstenen til aftræksledning og tilførsel af forbrændingsluft skal altid holdes fri for forurening (slud, is, løv etc.).

Undgå blokering af varmluftudtag og åbninger til cirkulationsluftindtaget, så apparatet ikke bliver overophedet. Den integrerede temperaturbegrænser blokerer gastilførslen, hvis apparatet bliver for varmt.

Til opvarmning under kørsel skal der iht. direktiv 2004/78/EF i motorcampingvogne anvendes en sikkerhedsspærreanordning.

Gastryksreguleringsanlæg Truma SecuMotion / MonoControl CS opfylder dette krav.

Hvis der ikke er installeret en sikkerhedsafspær-

ringsanordning (fx gastryksreguleringsanlæg Truma

SecuMotion / MonoControl CS), skal gasflasken være lukket under kørslen og der skal anbringes informationsskilte i flaskeskabet og i nærheden af betjeningsdelen.

Til opvarmning under kørsel i campingvogne anbefaler vi af sikkerhedsmæssige årsager ligeledes sikkerhedspærreanordningen.

Brugsanvisning

Læs altid brugsanvisningen og »Vigtige betjeningsanvisninger«, før apparatet tages i brug! Ejeren af køretøjet er ansvarlig for, at apparatet kan betjenes på den korrekte måde.

Den gule mærkat med advarselshenvisninger, som følger med apparatet, skal af montøren eller køretøjets indehaver placeres på et for brugeren let synligt sted (f.eks. på klædeskabsdøren)! Hvis mærkaten mangler, kan den rekvireres hos Truma.

Inden den første brug skal den komplette vandforsyning ubetinget skylles godt igennem med rent vand. Hvis ov-

nen ikke er i drift, skal den tømmes for vand, ifald der er risiko for frost! Der ydes ingen garanti ved frostskader!

De af apparatets materialer, der kommer i berøring med vand er egnet til drikkevand (se fabrikanterklæring www.truma.com – Manufacturer Declaration).

Energi-valgknap

Truma Combi E a g b c d e f 230V-

Ved sommerdrift vælger apparatet automatisk el-drift med den forvalgte elektriske effekt på 900 W eller 1800 W.

Den maksimale varmeeffekt øges ikke ved tilkobling af de elektriske varmelegemer.

Betjeningsdel

Truma Combi h p, r k 60° 40° l o m n 60°

h = Drejeknap til rumtemperatur (1 - 5)

k = Grøn LED lyser »drift«

Grøn LED blinker

»efterløb« til temperaturreduktion ved apparatet er aktivt

I = Sommerdrift (vandtemperatur 40 °C eller 60 °C)

m=Vinterdrift(opvarmning uden kontrolleret vandtemperatur eller med tømt vandanlæg)

n = Vinterdrift (opvarmning med kontrolleret vandtemperatur)

r = Rød LED lyser, rød LED blinker »fejl«

LED'erne er kun synlige i tilkoblet tilstand.

Rumtermostat

Til måling af rumtemperaturen findes en ekstern rumtemperaturføler (s) i køretøjet. Køretøjsproducenten tilpasser følerens position individuelt efter køretøjstype. Nærmere forklaring findes i køretøjets betjeningsvejledning.

Termostatindstillingen på betjeningsdelen (1 – 5) indstilles individuelt afhængig af køretøjets varmebehov og konstruktionstype. For en mellemhøj rumtemperatur på ca. 23 °C anbefaler vi en termostatindstilling på ca. 4.

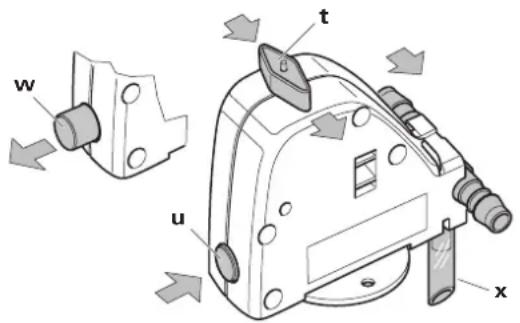

FrostControl

(sikkerheds-/aftapningsventil)

FrostControl er en strømløs sikkerheds-/aftapningsventil. Ved risiko for frost tømmer den automatisk vandvarmeren for vand via en aftapningsstuds. Ved overtryk i systemet foretages automatisk stødvis trykudligning via sikkerhedsventilen.

w t u x

t = Drejekontakt pos. »drift«

w = Trykknap pos. »tømning«

x = Aftapningsstuds (ført ud gennem køretøjets gulv)

Lukning af aftapningsventil

Kontroller, at drejekontakten er indstillet på »drift« (pos. t) dvs. står parallelt med vandtilslutningen og er gået i hak.

Truma leverer et varmelegeme (art.-nr. 70070-01) som tilbehør, der stikkes ind i FrostControl og fastgøres med en låseplade. Dette varmelegeme opvarmer FrostControl til ca. 10 °C ved tilkoblet Combi. Således kan vandvarmeren fyldes efter kort tid uafhængigt af temperaturen i varmeovnsrummet.

Automatisk åbning af aftapningsventilen

Ved temperaturer under ca. 3 °C ved aftapningsventilen åbner denne automatisk, trykknappen springer ud (stilling w). Vandvarmerens vand løber ud via udtømningsstudsen (x).

Manuel åbning af aftapningsventilen

Drej drejekontakten 180°, indtil den går i hak. Derved springer trykknappen ud (pos. w). Vandet i vandvarmeren løber ud via aftapningsstudsen (x).

Aftapningsstudsen (x) på FrostControl skal altid holdes fri for snavs (sne, is, løv etc.), så alt vandet kan løbe ud! Der ydes ingen garanti ved frostskader!

Ibrugtagning

Muligheden for opvarmning med gasdrift, el-drift og blandet drift både med og uden vand er ubegrænset.

Kontroller, at skorstenen ikke er blokeret. Eventuel tildækning skal fjernes.

Gasflaske og afspærringsventil for gastilførsel åbnes.

Kontroller, at sikringen i forbindelse med campingpladsens strømforsyning er tilstrækkelig til den effekt på 900 W (3,9 A) eller 1800 W (7,8 A), der er indstillet ved energi-valgknappen.

For at undgå overophedning af strømforsyningsledningen, skal denne rulles helt af kabeltromlen.

Sommer-modus

(kun vandvarmerdrift)

Ved sommerdrift er blandet drift (gas- og el-drift) ikke mulig. Ved denne indstilling vælger apparatet automatisk el-drift med det forvalgte effekttrin på 900 W eller 1800 W.

Indstil drejekontakten på betjeningsdelen på position (I – sommer-modus) 40 °C eller 60 °C. Den grønne (k) og gule (p) LED lyser.

Når den indstillede vandtemperatur (40 °C eller 60 °C) nås, slår varmeanlægget fra, og den gule LED (p) slukker.

Vinter-modus

- Opvarmning med kontrolleret vandtemperatur

Apparatet vælger automatisk det nødvendige effekttrin svarende til temperaturforskellen mellem den på betjeningsdelen indstillede og den aktuelle rumtemperatur. Når rum-temperaturen, der er indstillet på betjeningsdelen, er nået, skifter varmeanlægget tilbage til det laveste trin og opvarmer vandindholdet til 60 °C. Når vandtemperaturen nås, slår varmeanlægget fra, og den gule LED (p) slukker.

- Opvarmning uden kontrolleret vandtemperatur

Drej drejekontakten (h) til den ønskede termostatposition (1 – 5). Den grønne LED (k) for drift lyser og angiver samtidig positionen for den valgte rumtemperatur. Den gule LED (p – vandets opvarmningsfase) lyser kun ved vandtemperaturer under 5 °C!

Apparatet vælger automatisk det nødvendige effekttrin, svarende til temperaturforskellen mellem den på betjeningsendelen indstillede og den aktuelle rumtemperatur. Varmeovnen slår fra, når rumtemperaturen, der er indstillet på betjeningsdelen, nås. Varmluftblæseren kører videre med lav hastighed, så længe udblæsningstemperaturen (ved apparatet) er højere end 40 °C.

Når vandvarmeren er fyldt, opvarmes vandet automatisk. Vandtemperaturen er afhængig af den ydede varmeeffekt og varmevarigheden for opnåelse af rumtemperaturen.

- Opvarmning med tømt vandsystem

Alt efter driftsmåde vælger apparatet automatisk det nødvendige effekttrin svarende til temperaturforskellen mellem den på betjeningsdelen indstillede og den aktuelle rumtemperatur. Varmeovnen slår fra, når rumtemperaturen, der er indstillet på betjeningsdelen, nås. Varmluftblæseren kører videre med lav hastighed, så længe udblæsningstemperaturen (ved apparatet) er højere end 40 °C.

Frakobling

Kobl varmeovnen fra vha. drejekontakten (pos. o). Den grønne LED (k) slukker.

Hvis den grønne LED (k) blinker efter frakobling, er et efterløb til temperaturreduktion ved apparatet aktivt.

Dette afsluttes efter få minutter, og den grønne LED (k) slukker.

Apparatet skal tømmes for vand, ifald der er risiko for frost!

Hvis apparatet ikke benyttes i længere tid, lukkes afspærringsventilen for gastilførsel og gasflasken.

Fejl gasdrift

I tilfælde af fejl ved gasdrift lyser den røde kontrollampe (r) på betjeningsdelen.

Mulige årsager til dette kan De finde i fejlfindingsvejledningen.

Nulstilling (fejl-reset) ved frakobling – når der ikke længere blinker en LED på betjeningsdelen – og ved fornyet tilkobling af varmeovnen.

Hvis man åbner det vindue, hvor der er monteret en vindueskontakt, afbryder varmeovnen driften, og den LED (r) blinker. Når vinduet er blevet lukket, fortsætter eovnen driften.

Fejl el-drift

I tilfælde af fejl ved el-drift slukker den gule kontrollampe (g) på energi-valgknappen.

Mulige årsager finder De i fejlfindingsvejledningen.

Hvis spændingsforsyningen (230 V) kun afbrydes kortvarigt (ca. 1 sekund) under driften, fortsætter armningen herefter normalt.

Fyldning af vandvarmeren

Kontroller, at drejekontakten til aftapningsventilen ( FrostControl) er indstillet på »drift«, dvs. står parallelt med vandtilslutningen og er gået i hak.

Luk aftapningsventilen ved at trykke på trykknappen, indtil den går i hak.

Ved temperaturer under ca. 7 °C ved FrostControl skal varmeovnen kobles til først for at opvarme varmeovns- og FrostControl. Efter nogle få minutter, når temperaturen FrostControl er over 7 °C, kan aftapningsventilen lukkes.

Der tilsluttes strøm til vandpumpen (hoved- eller pumpeafbryder).

Der åbnes for varmtvandshanerne i køkken og bad (blandingsbatterier eller armaturer med et enkelt håndtag indstilles på »varm«). Lad armaturerne være åbne, indtil vandet i vandvarmerne har fortrængt luften og der kun kommer vand ud.

Ifald udelukkende koldtvandsanlægget uden vandvarmerer i drift, fyldes vandvarmerens kedel ligeledes automated vand. For at undgå frostskader skal vandvarmerennes via aftapningsventilen, også selvom den ikke har t i brug.

Ved tilslutning til en central vandforsyning (land- eller bytilslutning) skal der indsættes en anordning til duktion for at undgå, at trykket i vandvarmeren tiger 2,8 bar.

Tømning af vandvarmeren

Der åbnes for varmtvandshanerne i køkken og bad.

For kontrol af det vand, der løber fra, stilles en passende beholder (10 liter) under aftapningsstudsen (x) på aftapningsventilen (FrostControl).

Drej drejekontakten til aftapningsventilen 180°, indtil den går i hak. Derved springer trykknappen ud, og aftapningsventilen åbnes.

Kontroller, at hele vandvarmerens vandindhold (10 liter) er tømt ud i beholderen via aftapningsventilen.

Der ydes ingen garanti ved frostskader!

Vedligeholdelse

Der må kun anvendes originale Truma-dele til service og reparation.

Til rengøring, desinfektion og pleje af vandvarmeren, anbefaler vi Truma's Systempleje. Andre produkter – især klorholdige – er uegnede.

Den kemiske metode til bekæmpelse af mikroorganismer i apparatet kan suppleres med, at vandet i vandvarmeren regelmæssigt opvarmes til 70 °C.

Indstil energi-valgknappen på gasdrift (d).

Indstil drejekontakten på betjeningsdelen på position (I – sommer-modus) 60 °C. Den grønne (k) og gule (p) LED lyser.

Når vandtemperaturen i vandvarmeren har nået 60 °C, slår brænderen fra og den gule LED (p) slukker. Appa-

ratet skal være koblet til i mindst 30 minutter, og der må ikke tappes vand af. Restvarmen i varmeveksleren opvarmer van det til 70 °C.

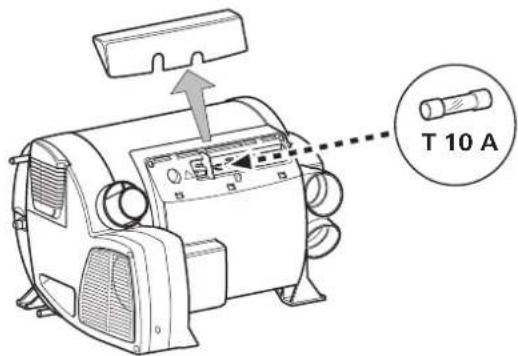

Sikringer 12 V

Sikringen sidder på elektronikken under afskærmningen. Sikringen må kun udskiftes med en tilsvarende sikring.

Apparatets sikring: 10 A - træg - (T 10 A)

T 10 A

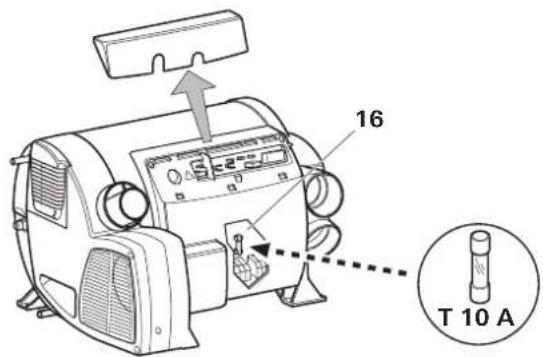

Sikringer 230 V

Sikringen og strømtilslutningsledningerne må kun udskiftes af en fagmand!

Inden åbning af elektronikdækslet skal apparatet kobles fra strømnettet.

Sikringen sidder på effektelektronikken (16) under elektronikdækslet.

Denne finsikring må kun udskiftes med en tilsvarende sikring: 10 A, træg, frakoblingsforsinkelse »H«.

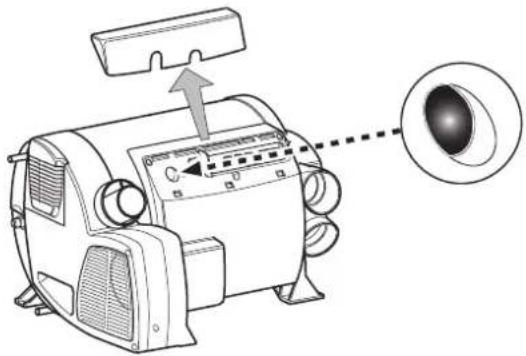

Opvarmningen med 230 V er forbundet med en overophedningskontakt. Hvis f.eks. spændingsforsyningen på 12 V afbrydes under driften eller i efterløbstiden, kan temperaturerne i apparatet aktivere overophedningsbeskyttelsen.

For at nulstille overophedningsbeskyttelsen skal varmeovnen køle af, afskærmningen skal tages af og der skal trykkes på den røde knap (resetknap).

Bortskaffelse

Apparatet skal bortskaffes i overensstemmelse med de administrative bestemmelse i det pågældende anvendelsesland. De nationale forskrifter og love (i Tyskland f.eks, bestemmelserne om udrangerede køretøjer) skal overholdes.

I andre lande skal de gældende forskrifter overholdes.

Tekniske data

fundet iht. EN 624 og Truma kontrolbetingelser

Kategori

l_3 B/P iht. EN 437

Gastype

Flydende gas (Propan / Butan)

Driftstryk

30 mbar (se typeskiltet)

Vandindhold

10 liter

Luftgennemstrømning (frit udblæsende uden varmluftrør)

Combi 4 E: med 3 varmluftudtag maks. 249 m³/h med 4 varmluftudtag maks. 287 m³/h

Combi 6 E: med 4 varmluftudtag maks. 287 m³/h

Strømforbrug ved 12 V

Ovn + vandvarmer

Combi 4 E: Kortvarigt maks. 5,6 A

(Gennemsnitligt strømforbrug ca. 1,1 A)

Combi 6 E: Kortvarigt maks. 5,6 A

(Gennemsnitligt strømforbrug ca. 1,3 A)

Opvarmning af vandvarmer: maks. 0,4 A

Strømforbrug ved 230 V

3,9 A (900 W) eller 7,8 A (1800 W)

Vægt (uden vand)

Varmeovn: 15,1 kg

Varmeovn med periferi: 15,6 kg

Ret til tekniske ændringer forbeholdes!

Mål

Truma timer ZUCB komplet med 3 m tilslutningskabel (art.-nr. 34043-01). Forlængerledning 6 m til timer ZUCB (art.-nr. 34301-03).

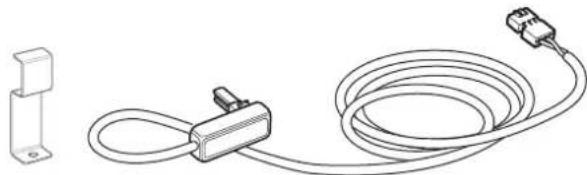

Varmelegeme til FrostControl med tilslutningsledning 1,5 m og läseplade (art.-nr. 70070-01).

Som standard leverer Truma en passende ramme til hver betjeningsdel/timer i farven agatgrå. Som ekstratilbehør fås rammerne desuden i farverne sort, beige, platin eller guld.

Sidedelene, der fås i 8 forskellige farver, giver en flot afslutning, der passer til betjeningsdelene eller timeren.

Henvend Dem i Deres specialforretning.

Clips, 1 stk. (art.-nr. 34000-65900).

Til montering af flere Truma-betjeningsdele ved siden af hinanden.

Andet tilbehør (ej illu.) til betjeningsdel:

- Ledning til betjeningsdel 6 m (art.-nr. 34020-21400)

- Kobling (art.-nr. 34020-21500)

- Forlængerledning 3 m inkl. kobling (art.-nr. 34301-02)

- Forlængerledning 6 m inkl. kobling (art.-nr. 34301-01)

Fejl Årsag Afhjælpning

Hvis ingen LED lyser erudstyret tilkoblet og der foreligger driftsspænding.	– Aasten (fajlskeget) stad frakobling,-vent 5 sekunder ogblokeret, fx efter en afbry-delse af strømforsyningen.	tilkobl igen.
Efter tilkobling (vinter- og som-mer-modus) lyser LED’erne ikke.	– Ingen driftsspænding.	– Kontroller batterispænding 12 V, oplad ved behov.– Kontroller alle elektriske stikforbindelser.
	– Anlægs- eller køretøjssik-ring defekt.	– Kontroller apparatets eller køretøjets sikring, udskift vedbehov (se sikringer).
Efter tilkobling lyser den grøneLED, men varmeovnen kørerikke.	– Destindtledspæmper på betjeningsdelen højere.-på betjeningsdelen er la-vere end rumtemperaturen.
Efter tilkobling af ovnen lyserden grønne LED og
– den røde LED blinker med5 Hz,	– Vinduet over kaminen eråbent (vindueskontakt).	– Luk vinduet.
	– Underspænding.Batterispænding for lav< 10,0 V.	– Oplad batteriet, udskift om nødvendigt et for gammeltbatteri.
	– Ingen 230 Vdriftsspænding.	– Etablér 230 V driftsspænding igen.
	– Sikring 230 V defekt.	– Udskift sikring 230 V.
	– Overophedningsbeskyttelsen er aktiveret.	– Nulstil overophedningsbeskyttelsen. Lad varmeovnenkøle af, tag afskærmningen af og tryk på resetknappen.
– den røde LED blinker med1 Hz,	– Eventuel underspænding.Batterispænding for lav< 10,4 V.	– Oplad batteriet!
– den røde og den gule LEDblinker skiftevis med 1 Hz.	– Eventuel underspænding ved opvarmning afvandindholdet.Batterispænding for lav< 10,4 V.	– Oplad batteriet!
Efter tilkobling af varmeovnenlyser den grønne og den rødeLED.	Elektronikken er defekt.- Kontakt Trumas serviceafdeling.-
Ca. 30 sek. efter tilkobling afvarmeovnen lyser den røde LED.	– Gasflaske eller afspærrings-ventil i gastilledning lukket.	– Kontroller gastilførslen, og åbn ventilerne.
	– Forbrændingslufttilførsleneller forbrændingsgasudtag-et er lukket.	– Undersøg åbningerne for snavs (sne, is, løv etc.), og fjerndet eventuelt.
Varmeovnen skifter efterlængere tids drift om på fejl.	– Sommerdrift med tomvandbeholder.	– Sluk for anlægget og lad det afkøle.Fyld vandvarmeren med vand.
	– Varmluftudgange erblokeret.	– Kontroller de enkelte udgangsåbninger.
	– Cirkulationsluftindtagblokeret.	– Fjern blokeringen af cirkulationsluftindtaget.
	– Gastryksregulator tiliset.	– Brug regulatoropvarmning (EisEx).
	– Butanandelen i gasflaskener for høj.	– Brug propan (specielt ved temperaturer under 10 °C erbutanen uegnet til opvarmning).
Den grønne og røde LED blinker(med 5 Hz) efter frakobling afovnen.	– Apparatet blev koblet frapga. fejl. Efterløb til temperaturreduktion ved apparat-et er aktivt.	– Efterløbet kobler fra efter få minutter. Først herefter erder mulighed for nulstilling (fejl-reset) ved at koble fra ogpå ny koble til.
Den grønne LED blinker (med5 Hz) efter frakobling af ovnen.	– Efterløb til temperatur-reduktion ved apparatet eraktivt.	– Ingen fejl. Efterløbet kobler fra efter ca. 5 minutter.

Fejl Årsag Afhjælpning

Vandforsyning

Efter frakobling af varmeovnen åbnes aftapningsventilen (FrostControl).	– Tilkoblevatum ved aftapningsventilen under ca. 3 °C.	aftapningsventilen automatisk! Uden opvarmning kan aftapningsventilen først lukkes igen ved temperaturer fra 7 °C!– Brug varmelegemet til FrostControl.
Aftapningsventilen ( FrostControl) kan ikke længere lukkes.	– Temperatur ved aftapningsventilen under ca. 7 °C.– Drejekontakten er ikke indstillet på »drift«.	– Tilkobl varmeovnen. Uden opvarmning kan aftapningsventilen først lukkes igen ved temperaturer fra 7 °C!– Indstil drejekontakten til aftapningsventilen på »drift«, og tryk på trykknappen, indtil den går i hak.
Vandet løber stødvist ud af aftapningsstudsen på FrostControl.	Vandtrykket er for højt.– Kontroller pumpetrykket (maks. 2,8 bar). Ved tilslutning til en central vandforsyning (land- eller bytilslutning) skal der anvendes en trykaflaster, som forhindrer, at trykket i vandvarmeren overstiger 2,8 bar.

Hvis fejlen ikke afhjælpes herved, kontaktes Trumas serviceafdeling.

3. Opfylder kravene i følgende EF-direktiver

3.1 Opvarmningsanlægsdirektiv 90/396/E∅F
3.2 Lavspændingsdirektiv 2006/95/EF
3.3 Opvarmningsanlægsdirektiv 2001/56/EF, 2004/78/EF, 2006/119/EF
3.4 Støjdæmpning i motorkøretøjer 72/245/E∅F (med tillæg)
3.5 Elektromagnetisk kompatibilitet 2004/108/EF
3.6 Direktiv 2000/53/EF vedr. gamle køretøjer
3.7 Direktiv 98/83/E∅F vedr. drikkevand

og bærer typegodkendelsesnumrene e1 03 5020

Combi 4 (E): e1 00 0193, E1 122R-00 0193

Combi 6 (E): e1 00 0194, E1 122R-00 0194

og CE-mærket med CE-produktidentifikationsnummer CE-0085BS0085.

4. Grundlaget for konformitetsdokumentationen

EN 624, EN 15033; EN 298, 2001/56/EG, 2004/78/EG, 2006/119/EG; 2004/104/EG, 2005/83/EG, 2006/28/EG; 2000/53/EG; 2006/95/EG; 2004/108/EG; EN 60335-1, EN 60335-2-21; EN 60335-2-30; DIN 2001-2; DVGW W270, KTW.

Producenten yder garanti for mangler på apparatet, som skyldes materiale- eller produktionsfejl. I tillæg hertil gælder de lovmæssige garantibestemmelser overfor forhandleren.

Garantien dækker ikke ved skader på apparatet:

• som følge af sliddele og naturligt slid,
• som følge af anvendelse af andre dele, som ikke er originale Truma dele, i apparatet og ved anvendelse af ikke egnede gastrykregulatorer,
• som følge af manglende overholdelse af Trumas monterings- og brugsanvisninger,
• som følge af forkert håndtering,
• som følge af forkert transportemballering.

2. Garantiens omfang

Garantien gælder for mangler i henhold til punkt 1 som opstår inden for 24 måneder fra købsaftalens indgåelse mellem forhandler og slutbruger. Producenten afhjælper sådanne mangler efter eget valg ved reparation eller levering af reservedele. Såfremt producenten yder garanti, begynder garantiperioden for de reparerede eller udskiftede dele ikke forfra; den påbegyndte periode fortsættes. Videregående krav, særligt erstatningskrav fra køber eller tredjemand er udelukket. Bestemmelserne i loven om produktansvar bevarer deres gyldighed.

Udgifter i forbindelse med henvendelse til Trumas fabriks-kundeservice for at udbedre en mangel i henhold til garantien – specielt transport-, arbejds- og materialeomkostninger, dækkes af producenten såfremt kundeservicen i Tyskland benyttes. Garantien omfatter ikke kundeservice i andre lande.

Yderligere omkostninger som følge af vanskelige afmonterings- og monteringsbetingelser for apparatet (f.eks. nødven-dig afmontering af møbel- eller karosseridele) kan ikke god-kendes som garantiydelse.

3. Fremsættelse af garantiekrav

Producentens adresse:

I tilfælde af fejl skal man i Tyskland principielt kontakte Trumas serviceafdeling. I andre lande kontaktes de pågældende servicepartnere (se Trumas servicehæfte eller på www.truma.com). Reklamationer uddybes nærmere. Endvidere skal apparatets fabriksnummer samt købsdatoen angives.

For at producenten kan kontrollere om der foreligger et garantitilfælde, skal slutbrugeren transportere eller sende anlægget til producenten for egen risiko. Ved skade på varmelegemer (varmevekslere) skal gastrykregulatoren medsendes.

Ved indsendelse til fabrikken skal forsendelsen foretages pr. fragtpost. I garantitilfælde overtager fabrikken transportomkostninger samt omkostninger i forbindelse med indsendelse og tilbagesendelse. Hvis der ikke er tale om en garantisag, giver producenten besked til kunden om dette og angiver reparationsomkostningerne, som ikke dækkes af producenten. I givet fald påhviler det også kunden at betale forsendelsesomkostninger.

DK I tilfælde af fejl skal man i Tyskland principielt kontakte Trumas serviceafdeling. I andre lande kontaktes de pågældende servicepartnere (se Trumas servicehæfte eller på www.truma.com).
