BEDIENUNGSANLEITUNG Combi 6 E Trumatic

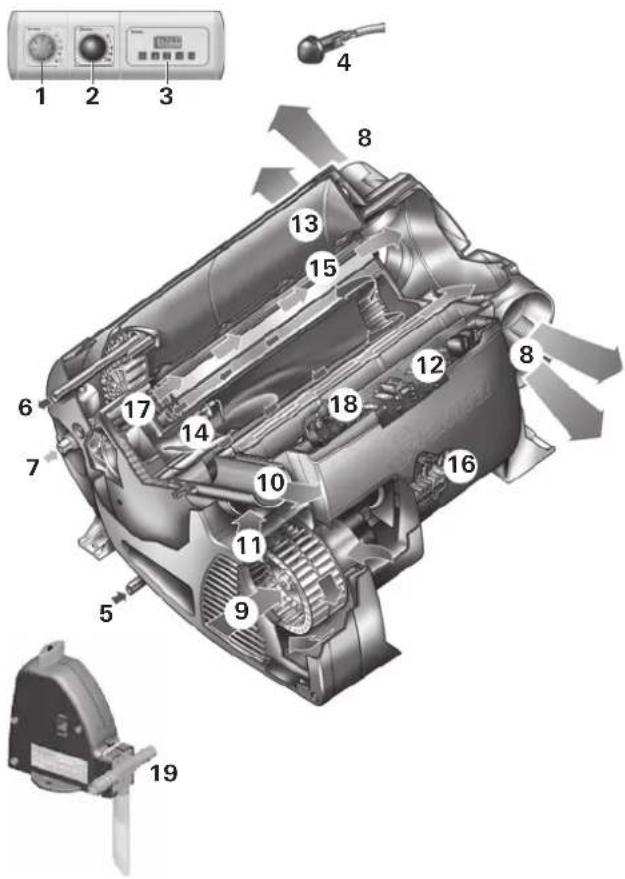

1 Bedienteil
2 Energiewahlschalter
3 Zeitschaltuhr ZUCB (Zubehör)
4 Raumtemperaturfühler
5 Kaltwasseranschluss
6 Warmwasseranschluss
7 Gasanschluss
8 Warmluftaustritte
9 Umluftansaugung
10 Abgasabführung
11 Verbrennungsluftzuführung
12 Elektronische Steuereinheit
13 Wasserbehälter (10 Liter)
14 Brenner
15 Wärmetauscher
16 Leistungselektronik
17 Heizstäbe 230 V
18 Überhitzungsschalter 230 V
19 FrostControl (Sicherheits-/Ablassventil)

Inhaltsverzeichnis

Verwendete Symbole 2

Funktionsbeschreibung 3

Winterbetrieb 3

Sommerbetrieb 3

Sicherheitshinweise 3

Wichtige Bedienungshinweise 4

Gebrauchsanweisung

Energiewahlschalter 4

Bedienteil 4

Raumthermostat 5

FrostControl 5

Schließen des Ablassventils 5

Automatisches Öffnen des Ablassventils 5

Manuelles Öffnen des Ablassventils 5

Inbetriebnahme 5

Sommerbetrieb 5

Winterbetrieb 5

Ausschalten 6

Störung Gasbetrieb 6

Störung Elektrobetrieb 6

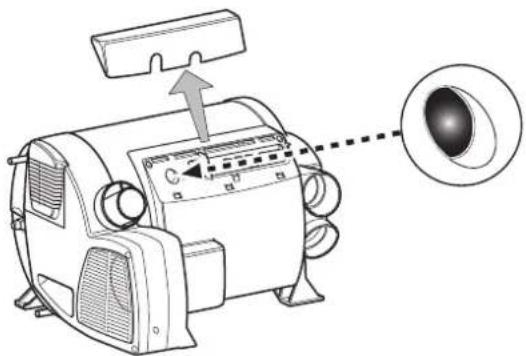

Überhitzungsschutz 230 V 7

Entsorgung 7

Technische Daten 8

Zubehör 8

Fehlersuchanleitung 9

Fehlersuchanleitung 10

Konformitätserklärung 1

Truma Hersteller-Garantieerklärung 11

Verwendete Symbole

Symbol weist auf mögliche Gefahren hin.

Hinweis mit Informationen und Tipps.

Funktionsbeschreibung

Die Flüssiggasheizung Truma Combi E ist eine Warmluftheizung mit integriertem Warmwasserboiler (10 Liter Inhalt). Der Brenner arbeitet gebläseunterstützt, dadurch ist eine einwandfreie Funktion auch während der Fahrt sichergestellt. Zusätzlich besitzt das Gerät Heizstäbe für den Elektrobetrieb.

Mit der Heizung kann im Winterbetrieb der Raum beheizt und gleichzeitig Wasser erwärmt werden. Wird nur Warmwasser benötigt, ist dies im Sommerbetrieb möglich.

Bei Temperaturen von ca. 3 °C am automatischen Sicherheits-/Ablass ventil FrostControl öffnet dieses und entleert den Boiler.

Für den Betrieb des Gerätes stehen 3 Möglichkeiten zur Verfügung:

- nur Gasbetrieb

Propan / Butan für den autarken Einsatz

- nur Elektrobetrieb

230 V für den stationären Einsatz am Campingplatz

- oder Gas- und Elektrobetrieb — Mischbetrieb nur im Winterbetrieb möglich.

Winterbetrieb

Im Winterbetrieb wählt das Gerät automatisch die benötigte Leistungsstufe entsprechend der Temperaturdifferenz zwischen der am Bedienteil eingestellten und gegenwärtigen Raumtemperatur. Bei gefülltem Boiler wird das Wasser automatisch mitgeheizt. Die Wassertemperatur ist von der gewählten Betriebsart und der Heizleistungsabgabe abhängig.

Für den winterlichen Einsatz können alle 3 Möglichkeiten der Energiewahl genutzt werden.

- Im Gasbetrieb wählt das Gerät automatisch die benötigte Leistungsstufe.

- Für den Elektrobetrieb kann, entsprechend der Absicherung am Campingplatz, eine Leistung von 900 W (3,9 A) oder 1800 W (7,8 Å) manuell vorgewählt werden.

Bei höherem Leistungsbedarf (z. B. Aufheizen oder tiefe Außentemperaturen) sollte der Gas- oder Misch betrieb gewählt werden, damit immer ausreichend Heizleistung zur Verfügung steht.

- Im Mischbetrieb wird bei einer nur geringen Leistungsanforderung (z. B. für die Erhaltung der Raumtemperatur) der Elektrobetrieb 230 V bevorzugt. Der Gasbrenner schaltet sich erst bei einer höheren Leistungsanforderung zu bzw. schaltet sich beim Aufheizen zuerst ab.

Sommerbetrieb

(nur Boilerbetrieb)

Für die Warmwasserbereitung verwendet man den Gasbetrieb oder den Elektrobetrieb 230 V. Die Wassertemperatur lässt sich auf 40 °C oder 60 °C einstellen.

- Im Gasbetrieb erfolgt die Aufheizung des Wasserinhaltes in der kleinsten Brennerstufe. Ist die Wassertemperatur erreicht, schaltet der Brenner ab.

- Für den Elektrobetrieb kann, entsprechend der Absicherung am Campingplatz, eine Leistung von 900 W (3,9 A) oder 1800 W (7,8 A) manuell gewählt werden.

Ein Mischbetrieb ist nicht möglich. Bei dieser Einstellung wählt das Gerät automatisch den Elektrobetrieb.

Der Gasbrenner wird nicht zugeschaltet.

Sicherheitshinweise

Für den Betrieb von Gasreglern, Gasgeräten bzw. Gasanlagen, ist die Verwendung von stehenden Gasflaschen aus denen Gas aus der Gasphase entnommen wird zwingend vorgeschrieben. Gasflaschen aus denen Gas aus der Flüssigphase entnommen wird (z. B. für Stapler) sind für den Betrieb verboten, da sie zur Beschädigung der Gasanlage führen.

Bei Undichtigkeiten der Gasanlage bzw. bei Gasgeruch:

• alle offenen Flammen löschen
• Fenster und Türe öffnen
• alle Schnellschlussventile und Gasflaschen schließen
• nicht rauchen
• keine elektrischen Schalter betätigen
  – die gesamte Anlage von einem Fachmann überprüfen lassen!

Reparaturen dürfen nur vom Fachmann durchgeführt werden!

Zum Erlöschen von Gewährleistungs- und Garantieansprüchen sowie zum Ausschluss von Haftungsansprüchen führen insbesondere:

• Veränderungen am Gerät (einschließlich Zubehörteilen),
• Veränderungen an der Abgasführung und am Kamin,
• Verwendung von anderen als Truma Originalteilen als
  – Ersatz- und Zubehörteile,
  – das Nichteinhalten der Einbau- und Gebrauchsanweisung.

Außerdem erlischt die Betriebserlaubnis des Gerätes und dadurch in manchen Ländern auch die Betriebserlaubnis des Fahrzeuges.

Der Betriebsdruck der Gasversorgung 30 mbar muss mit dem Betriebsdruck des Gerätes (siehe Typenschild) über einstimmen.

Flüssiggasanlagen müssen den technischen und administrativen Bestimmungen des jeweiligen Verwendungslandes entsprechen (in Europa z. B. EN 1949 für Fahrzeuge). Nationale Vorschriften und Regelungen (in Deutschland z. B. das DVGW-Arbeitsblatt G 607 für Fahrzeuge) müssen beachtet werden.

Die Prüfung der Gasanlage ist in Deutschland alle 2 Jahre von einem Flüssiggas-Sachkundigen (DVFG, TÜV, DEKRA) zu wiederholen. Sie ist auf der entsprechenden Prüfbescheinigung (G 607) zu bestätigen.

Verantwortlich für die Ver an lassung der Prüfung ist der Fahrzeughalter.

Flüssiggasgeräte dürfen beim Tanken, in Parkhäusern, Garagen oder auf Fähren nicht benutzt werden.

Bei erster Inbetriebnahme eines fabrikneuen Gerätes (bzw. nach längerer Still standszeit) kann kurzzeitig eine leichte Rauch- und Geruchs entwicklung auftreten. Es ist zweckmäßig, das Gerät im Sommerbetrieb (60 °C) mehrmals aufzuheizen und dabei für eine gute Durchlüftung des Raumes zu sorgen.

Wärmeempfindliche Ge genstände (z. B. Spray dosen) oder brennbare Flüssigkeiten dürfen nicht im Ein bauraum der Heizung verstaut werden, da es hier unter Umständen zu erhöhten Temperaturen kommen kann.

Für die Gasanlage dürfen nur Druckregeleinrichtungen gemäß EN 12864 (in Fahrzeugen) mit einem festen Ausgangsdruck von 30 mbar verwendet werden. Die Durchflussrate der Druckregeleinrichtung muss mindestens dem Höchstverbrauch aller vom Anlagenhersteller eingebauten Geräte entsprechen.

Für Fahrzeuge empfehlen wir die Gasdruck-Regelanlagen Truma SecuMotion / MonoControl CS sowie für die Zweiflaschen-Gasanlage die Gasdruck-Regelanlagen Truma DuoComfort / DuoControl CS.

Bei Temperaturen um 0 °C und darunter sollten der Gasdruckregler bzw. das Umschaltventil mit der Reglerbeheizung EisEx betrieben werden.

Es dürfen nur für das Bestimmungsland geeignete Regleranschlussschläuche, die den Anforderungen des Landes entsprechen, verwendet werden. Diese sind regelmäßig auf Brüchigkeit zu überprüfen. Für Winterbetrieb sollten nur winterfeste Spezi al schläuche verwendet werden.

Druckregelgeräte und Schlauchleitungen müssen spätestens 10 Jahre (bei gewerblicher Nutzung 8 Jahre) nach Herstellungsdatum gegen neue ausgewechselt werden. Der Betreiber ist dafür verantwortlich.

Wichtige Bedienungshinweise

Falls der Kamin in der Nähe bzw. direkt unterhalb eines zu öffnenden Fensters platziert wurde, muss das Gerät mit einer selbsttätigen Abschaltvorrichtung versehen sein, um einen Betrieb bei geöffnetem Fenster zu verhindern.

Das Abgas-Doppelrohr muss regelmäßig, insbeson dere nach längeren Fahrten, auf Unversehrtheit und festen Anschluss überprüft werden, ebenso die Befestigung des Gerätes und des Kamins.

Nach einer Verpuffung (Fehlzündung) Abgasführung vom Fachmann überprüfen lassen!

Der Kamin für Abgasfüh rung und Verbrennungsluftzufuhr muss immer frei von Verschmutzungen gehalten werden (Schneematsch, Eis, Laub etc.).

Die Warmluftaus lässe und die Öffnungen für die Umluftansaugung müssen frei sein, damit es zu keiner Überhitzung des Gerätes kommt. Der eingebaute Temperaturbegrenzer sperrt die Gaszufuhr, wenn das Gerät zu heiß wird.

Für das Heizen während der Fahrt ist in der Richtlinie 2004/78/EG für Motorcaravans eine Sicherheitsabsperreinrichtung vorgeschrieben.

Die Gasdruck-Regelanlagen Truma SecuMotion / MonoControl CS erfüllen diese Anforderung.

Wenn keine Sicherheitsabsperreinrichtung (z. B. wie in den Gasdruck-Regelanlagen Truma SecuMotion /

MonoControl CS enthalten) installiert ist, muss die Gasflasche während der Fahrt geschlossen sein und es müssen Hinweis-Schilder jeweils im Flaschenschrank und in der Nähe des Bedienteiles angebracht werden.

Für das Heizen während der Fahrt in Caravans empfehlen wir zur Sicherheit ebenfalls die Sicherheitsabsperreinrichtung.

Gebrauchsanweisung

Vor Inbetriebnahme unbedingt Gebrauchsanweisung und „Wichtige Bedienungshinweise“ beachten! Der Fahrzeughalter ist dafür verantwortlich, dass die Bedienung des Gerätes ordnungsgemäß erfolgen kann.

Der dem Gerät beiliegende gelbe Aufkleber mit den Warnhinweisen muss durch den Einbauer bzw. Fahrzeughalter an einer für jeden Benutzer gut sichtbaren Stelle im Fahrzeug (z. B. an der Kleiderschranktür) angebracht werden! Fehlende Aufkleber können bei Truma angefordert werden.

Vor dem ersten Gebrauch unbedingt die gesamte

Wasser versorgung mit klarem Wasser gut durchspülen. Wenn die Heizung nicht betrieben wird, Wasser inhalt bei Frostgefahr unbedingt entleeren! Kein Garantieanspruch für Frostschäden!

Die mit Wasser in Berührung kommenden Materialien des Gerätes sind trinkwasserecht (siehe Herstellererklärung, www.truma.com – Herstellererklärung).

Energiewahlschalter

Cruma Combi E a g b c d e f 230V-

a = Drehschalter für Energiewahl
b = Elektrobetrieb 230 V, 1800 W
c = Elektrobetrieb 230 V, 900 W
d = Gasbetrieb
e = Mischbetrieb* (Gas- und Elektrobetrieb 900 W)
f = Mischbetrieb* (Gas- und Elektrobetrieb 1800 W)
g = gelbe LED leuchtet „Elektrobetrieb“

* Nur Winterbetrieb!

Im Sommerbetrieb wählt das Gerät automatisch den Elektrobetrieb mit der vorgewählten elektrischen Leistung von 900 W oder 1800 W.

Die maximale Heizleistung erhöht sich nicht durch Zuschalten der elektrischen Heizstäbe.

Bedienteil

Truma Combi h p, r k 60° 40° 1 o m n 60°

h = Drehknopf für Raum temperatur (1 - 5)

k = grüne LED leuchtet „Betrieb“

grüne LED blinkt

„Nachlauf“ zur Temperaturreduzierung des Gerätes ist aktiv

I = Sommerbetrieb

(Wassertemperatur 40 °C oder 60 °C)

m = Winterbetrieb

(Heizen ohne kontrollierte Wassertemperatur oder mit entleerter Wasseranlage)

n = Winterbetrieb

(Heizen mit kontrollierter Wassertemperatur)

o = Drehschalter „Aus“

p = gelbe LED leuchtet „Boiler Aufheizphase“

r = rote LED leuchtet, rote LED blinkt „Störung“

Die LED's sind nur im eingeschalteten Zustand sichtbar.

Raumthermostat

Zur Messung der Raumtemperatur befindet sich im Fahrzeug ein externer Raumtemperaturfühler (s). Die Lage des Fühlers wird vom Fahrzeughersteller, je nach Fahrzeugtyp, individuell abgestimmt. Näheres entnehmen Sie bitte der Bedienungsanleitung Ihres Fahrzeuges.

s = Raumtemperaturfühler

Die Thermostateinstellung am Bedienteil (1 – 5) muss nach Wärmebedürfnis und Bauart des Fahrzeuges individuell ermittelt werden. Für eine mittlere Raumtemperatur von ca. 23 °C empfehlen wir eine Thermo stateinstellung von ca. 4.

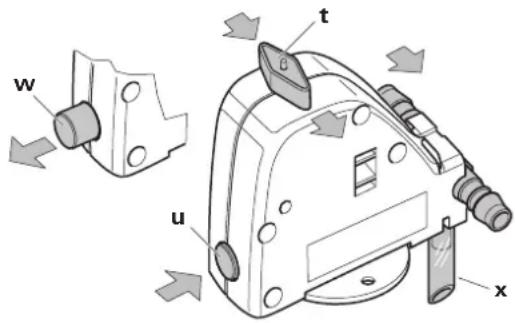

FrostControl

(Sicherheits-/Ablassventil)

FrostControl ist ein stromloses Sicherheits-/Ablassventil. Es entleert bei Frostgefahr automatisch den Inhalt des Boilers über einen Entleerungsstutzen. Bei Überdruck im System erfolgt automatisch ein stoßweiser Druckausgleich über das Sicherheitsventil.

w u t x

t = Drehschalter Stellung „Betrieb“
u = Druckknopf Stellung „geschlossen“
w = Druckknopf Stellung „entleeren“
x = Entleerungsstutzen (nach außen durch den Fahrzeugboden geführt)

Schließen des Ablassventils

Kontrollieren, ob der Drehschalter auf „Betrieb“ (Stellung t) d. h. parallel zum Wasseranschluss steht und eingerastet ist.

Das Ablassventil durch Betätigen des Druckknopfes schließen. Der Druckknopf muss in Stellung (u) „geschlossen“ einrasten.

Erst bei Temperaturen über ca. 7 °C am Ablassventil kann dieses mit dem Druckknopf (Stellung u) manuell geschlossen und der Boiler befüllt werden.

Als Zubehör liefert Truma ein Heizelement (Art.-Nr. 70070-01), welches in das FrostControl eingesteckt und mit einem Sicherungsblech fixiert wird. Dieses Heizelement erwärmt bei eingeschalteter Combi das FrostControl auf ca. 10 °C. Der Boiler kann dadurch, unabhängig von der Temperatur im Einbauraum, nach kürzerer Zeit befüllt werden.

Automatisches Öffnen des Ablassventils

Bei Temperaturen unter ca. 3 °C am Ablassventil öffnet dieses automatisch, der Druckknopf springt heraus (Stellung w). Das Wasser des Boilers läuft über den Entleerungsstutzen (x) ab.

Manuelles Öffnen des Ablassventils

Den Drehschalter um 180° bis zum Einrasten drehen, dabei springt der Druckknopf heraus (Stellung w). Das Wasser des Boilers läuft über den Entleerungsstutzen (x) ab.

Der Entleerungs stutzen (x) des FrostControl muss stets frei von Ver schmutzungen (Schnee matsch, Eis, Laub etc.) gehalten werden, um ein sicheres Ablaufen des Wassers zu gewährleisten! Kein Garantieanspruch für Frostschäden!

Inbetriebnahme

Das Heizen ist im Gas-, Elektro- und Mischbetrieb sowohl mit als auch ohne Wasserinhalt uneingeänkt möglich.

Prüfen, ob der Kamin frei ist. Etwaige Abdeckungen unbedingt entfernen.

Gasflasche und Schnellschlussventil in der Gaszuleitung öffnen.

Prüfen, ob die Absicherung der Stromversorgung auf dem Campingplatz für die am Energiewahlschalter eingestellte Leistung 900 W (3,9 A) oder 1800 W (7,8 A) ausreicht.

Um eine Überhitzung des Stromeinspeisungskabels zu vermeiden, muss die Kabeltrommel vollständig abgewickelt sein.

Sommerbetrieb

(nur Boilerbetrieb)

Mit dem Energiewahlschalter Gas- oder Elektrobetrieb einstellen. Leuchtet die gelbe LED (g) am Energiewahlschalter signalisiert dies den Betrieb mit 230 V.

Im Sommerbetrieb ist ein Mischbetrieb (Gas- und Elektrobetrieb) nicht möglich. Bei dieser Einstellung wählt Gerät automatisch den Elektrobetrieb mit der vorgewähl-leistungsstufe von 900 W oder 1800 W.

Drehschalter am Bedienteil auf Stellung (I – Sommerbetrieb) 40 °C oder 60 °C stellen. Die grüne (k) und gelbe (p) LED leuchten.

Nach Erreichen der eingestellten Wassertemperatur (40 °C oder 60 °C) schaltet die Heizung ab und die gelbe LED (p) erlischt.

Winterbetrieb

- Heizen mit kontrollierter Wassertemperatur

Mit dem Energiewahlschalter Gas-, Elektro- oder Mischbetrieb einstellen. Leuchtet die gelbe LED (g) am Energiewahlschalter signalisiert dies den Betrieb mit 230 V.

Am Bedienteil den Drehschalter auf Betriebsstellung (n) stellen.

Drehknopf (h) auf die gewünschte Thermostatstellung (1 – 5) drehen. Die grüne LED (k) für Betrieb leuchtet und zeigt gleichzeitig die Stellung der gewählten Raum-temperatur. Die gelbe LED (p) zeigt die Aufheizphase des Wassers an.

Das Gerät wählt automatisch die benötigte Leistungsstufe, entsprechend der Temperaturdifferenz zwischen der am Bedienteil eingestellten und der gegenwärtigen Raumtemperatur. Nach Erreichen der am Bedienteil eingestellten Raumtemperatur schaltet die Heizung zurück auf die kleins- te Stufe und heizt den Wasserinhalt auf 60 °C. Nach Erreichen der Wassertemperatur schaltet die Heizung ab und die gelbe LED (p) erlischt.

– Heizen ohne kontrollierte Wassertemperatur

Mit dem Energiewahlschalter Gas-, Elektro- oder Mischbetrieb einstellen. Leuchtet die gelbe LED (g) am Energiewahlschalter signalisiert dies den Betrieb mit 230 V.

Am Bedienteil den Drehschalter auf Betriebsstellung (m) stellen.

Drehknopf (h) auf die gewünschte Thermostatstellung (1 – 5) drehen. Die grüne LED (k) für Betrieb leuchtet und zeigt gleichzeitig die Stellung der gewählten Raumtemperatur. Die gelbe LED (p – Aufheizphase des Wassers) leuchtet nur bei Wassertemperaturen unter 5 °C!

Das Gerät wählt automatisch die benötigte Leistungsstufe, entsprechend der Temperaturdifferenz zwischen der am Bedienteil eingestellten und der gegenwärtigen Raumtemperatur. Nach Erreichen der am Bedienteil eingestellten Raumtemperatur schaltet die Heizung ab. Das Warmluftgebläse läuft mit niedriger Drehzahl weiter, solange die Ausblastemperatur (am Gerät) höher als 40 °C ist.

Bei gefülltem Boiler wird das Wasser automatisch mitgeheizt. Die Wassertemperatur ist dann abhängig von der abgegebenen Heizleistung und der Heizdauer für das Erreichen der Raumtemperatur.

– Heizen mit entleerter Wasseranlage

Mit dem Energiewahlschalter Gas-, Elektro- oder Mischbetrieb einstellen. Leuchtet die gelbe LED (g) am Energiewahlschalter signalisiert dies den Betrieb mit 230 V.

Am Bedienteil den Drehschalter auf Betriebsstellung (m) stellen.

Drehknopf (h) auf die gewünschte Thermostatstellung (1 – 5) drehen. Die grüne LED (k) für Betrieb leuchtet und zeigt gleichzeitig die Stellung der gewählten Raumtemperatur. Die gelbe LED (p) leuchtet nur bei Gerätetemperaturen unter 5 °C!

Je nach Betriebsart wählt das Gerät automatisch die benötigte Leistungsstufe, entsprechend der Temperaturdifferenz zwischen der am Bedienteil eingestellten und der gegenwärtigen Raumtemperatur. Nach Erreichen der am Bedienteil eingestellten Raumtemperatur schaltet die Heizung ab. Das Warmluftgebläse läuft mit niedriger Drehzahl weiter, solange die Ausblastemperatur (am Gerät) höher als 40 °C ist.

Ausschalten

Heizung am Bedienteil mit Drehschalter ausschalten (Stellung o). Die grüne LED (k) erlischt.

Blinkt nach dem Ausschalten die grüne LED (k), so ist ein Nachlauf zur Temperaturreduzierung des Gerätes aktiv. Dieser endet nach wenigen Minuten und die grüne LED (k) erlischt.

Wasserinhalt bei Frostgefahr unbedingt entleeren!

Wird das Gerät längere Zeit nicht benutzt, Schnellschlussventil in der Gaszuleitung und Gasflasche schließen.

Störung Gasbetrieb

Bei einer Störung im Gasbetrieb leuchtet auf dem Bedienteil die rote LED (r).

Mögliche Ursachen entnehmen Sie bitte der Fehlersuchanleitung.

Ein Rücksetzen (Störungsreset) erfolgt durch Ausschalten – wenn am Bedienteil keine LED mehr blinkt – und erneutes Einschalten der Heizung.

Wird das Fenster geöffnet, an dem ein Fensterschalter montiert ist, so unterbricht das Heizgerät den Betrieb und die rote LED (r) blinkt. Nach Schließen des Fensters setzt das Heizgerät den Betrieb fort.

Störung Elektrobetrieb

Bei einer Störung im Elektrobetrieb erlischt auf dem Energiewahlschalter die gelbe LED (g).

Mögliche Ursachen entnehmen Sie bitte der Fehlersuchanleitung.

Wird während des Betriebes die Spannungsversorgung 230 V nur kurzzeitig (ca. 1 Sekunde) unterbrochen, läuft die Heizung anschließend normal weiter.

Füllen des Boilers

Kontrollieren, ob der Drehschalter des Ablassventils (FrostControl) auf „Betrieb“, d. h. parallel zum Wasseranschluss steht und eingerastet ist.

Das Ablassventil durch Betätigen des Druckknopfes, bis zum Einrasten, schließen.

Bei Temperaturen unter ca. 7 °C am FrostControl erst die Heizung einschalten, um den Einbauraum und das FrostControl zu erwärmen. Nach einigen Minuten, wenn die Temperatur am FrostControl über 7 °C liegt, lässt sich das Ablassventil schließen.

Strom für die Wasserpumpe einschalten (Haupt- oder Pumpenschalter).

Warmwasserhähne in Küche und Bad öffnen (Vorwahlmischer oder Einhebelarmaturen auf „warm“ stel len). Die Armaturen so lange geöffnet lassen, bis der Boiler durch Verdrängen der Luft gefüllt ist und das Wasser unterbrechungsfrei fließt.

Wird nur die Kaltwasseranlage ohne Boiler betrieben, füllt sich auch hier der Boilerkessel mit Wasser. Um Frostschäden zu vermeiden, muss der Boiler über das Ablassventil entleert werden, auch wenn er nicht betrieben wurde.

Bei Anschluss an eine zentrale Wasserversorgung (Land- bzw. City-Anschluss) muss ein Druckminderer eingesetzt werden, der verhindert, dass höhere Drücke als 2,8 bar im Boiler auftreten können.

Strom für die Wasserpumpe abschalten (Haupt- oder Pumpenschalter).

Warmwasserhähne in Küche und Bad öffnen.

Zur Kontrolle des ablaufenden Wassers ein entsprechendes Gefäß (10 Liter) unter den Entleerungs stutzen (x) des Ablassventils (FrostControl) stellen.

Den Drehschalter des Ablassventils um 180° bis zum Einrasten drehen, dabei springt der Druckknopf heraus, und das Ablassventil öffnet sich.

Prüfen, ob der Wasserinhalt des Boilers (10 Liter) vollständig über das Ablassventil in das Gefäß entleert wurde.

Kein Garantieanspruch für Frostschäden!

Wartung

Für Wartungs- und Reparaturarbeiten dürfen nur Truma Originalteile verwendet werden.

Für die Reinigung, Entkeimung und Pflege des Boilers empfehlen wir die Systempflege von Truma. Andere Produkte – insbesondere chlorhaltige – sind ungeeignet.

Die chemische Methode zur Bekämpfung von Mikro-organismen im Gerät kann zusätzlich unterstützt werden, indem das Wasser im Boiler regelmäßig auf 70 °C erhitzt wird.

Dazu den Energiewahlschalter auf Gasbetrieb (d) stellen.

Drehschalter am Bedienteil auf Stellung (I – Sommerbetrieb) 60 °C stellen. Die grüne (k) und gelbe (p) LED leuchten.

Hat das Wasser im Boiler eine Temperatur von 60 °C erreicht, so schaltet der Brenner ab und die gelbe LED (p) erlischt. Das Gerät muss für mindestens 30 Minuten eingeschaltet bleiben und es darf kein Warmwasser entnommen werden. Die Restwärme im Wärmetauscher heißt das Wasser auf bis zu 70 °C.

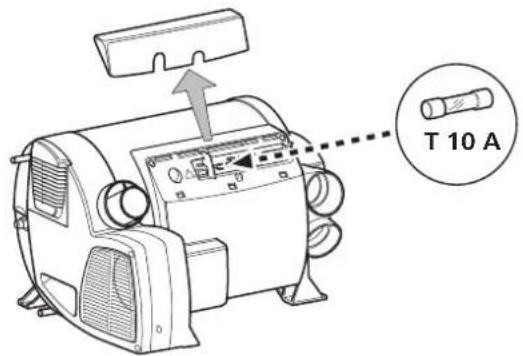

Sicherung 12 V

Die Sicherung befindet sich auf der Elektronik unter der Anschlussabdeckung. Gerätesicherung nur gegen eine baugleiche Sicherung austauschen.

Gerätesicherung: 10 A – träge – (T 10 A)

T 10 A

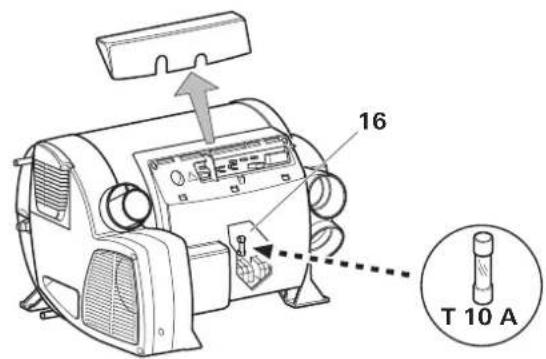

Sicherung 230 V

Die Sicherung und die Netzanschlussleitungen dürfen nur vom Fachmann ausgetauscht werden!

Vor dem Öffnen des Elektronikdeckels muss das Ge rät allpolig vom Netz getrennt werden.

Die Sicherung befindet sich auf der Leistungs elektronik (16) unter dem Elektronikdeckel.

Diese Feinsicherung darf nur gegen eine baugleiche Sicherung ausgetauscht werden: 10 A, träge, Ausschaltvermögen „H“.

Überhitzungsschutz 230 V

Der Heizbetrieb 230 V hat einen mechanischen Überhitzungsschalter. Wird z. B. während des Betriebes oder während der Nachlaufzeit die Spannungsversorgung 12 V unterbrochen, können die im Gerät herrschenden Temperaturen den Überhitzungsschutz auslösen.

Zum Rückstellen des Überhitzungsschutzes die Heizung abkühlen lassen, die Anschlussabdeckung abnehmen und den roten Knopf (Resetknopf) drücken.

Entsorgung

Das Gerät ist gemäß den administrativen Bestimmungen des jeweiligen Verwendungslandes zu entsorgen. Nationale Vorschriften und Gesetze (in Deutschland ist dies z. B. die Altfahrzeug-Verordnung) müssen beachtet werden.

In anderen Ländern sind die jeweils gültigen Vorschriften zu beachten.

Technische Daten

ermittelt nach EN 624 bzw. Truma Prüfbedingungen

Gerätekategorie

l_3 B/P nach EN 437

Gasart

Flüssiggas (Propan / Butan)

Betriebsdruck

30 mbar (siehe Typenschild)

Wasserinhalt

10 Liter

Aufheizzeit von ca. 15 °C bis ca. 60 °C

Boiler ca. 20 Min. (gemessen nach EN 15033)

Heizung + Boiler ca. 80 Min.

Pumpendruck

max. 2,8 bar

Systemdruck

max. 4,5 bar

Nennwärmeleistung (automatische Leistungsstufen)

Gasbetrieb

Combi 4 E: 2000 W / 4000 W

Combi 6 E: 2000 W / 4000 W / 6000 W

Elektrobetrieb

Combi 4 E / Combi 6 E: 900 W / 1800 W

Mischbetrieb (Gas- und Elektrobetrieb)

Combi 4 E: max. 3800 W

Combi 6 E: max. 5800 W

Gasverbrauch

Combi 4 E: 160 - 320 g/h

Combi 6 E: 160 - 480 g/h

Bereitschaftswärmeaufwand Combi 4 E / Combi 6 E:

Gasbetrieb 5,2 g/h

Luftfördermenge (frei ausblasend ohne Warmluftrohr)

Combi 4 E: mit 3 Warmluft austritten max. 249 m³/h mit 4 Warmluft austritten max. 287 m³/h

Combi 6 E: mit 4 Warmluft austritten max. 287 m³/h

Stromaufnahme bei 12 V

Heizung + Boiler

Combi 4 E: Kurzzeitig max. 5,6 A

(Durchschnittliche Stromaufnahme ca. 1,1 A)

Combi 6 E: Kurzzeitig max. 5,6 A

(Durchschnittliche Stromaufnahme ca. 1,3 A)

Boiler aufheizen maximal 0,4 A

Ruhestrom ca. 0,001 A

Heizelement - FrostControl (optional): maximal 0,4 A

Stromaufnahme bei 230 V

3,9 A (900 W) oder 7,8 A (1800 W)

Gewicht (ohne Wasserinhalt)

Heizgerät: 15,1 kg

Heizgerät mit Peripherie: 15,6 kg

Technische Änderungen vorbehalten!

Abmessungen

450 mm

510 mm 300 mm

Zubehör

Zeitschaltuhr ZUCB kpl. mit 3 m Anschlusskabel (Art.-Nr. 34043-01). Verlängerungskabel 6 m für die Zeitschaltuhr ZUCB (Art.-Nr. 34301-03).

truma 1 08:00 2 3 MODINDOURSASO

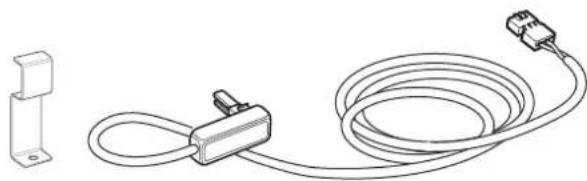

Heizelement für FrostControl mit Anschlusskabel 1,5 m und Sicherungsblech (Art.-Nr. 70070-01).

Standardmäßig liefert Truma zu jedem Bedienteil und jeder Zeitschaltuhr einen passenden Abdeckrahmen in der Farbe achatgrau. Als Zubehör sind außerdem noch weitere Abdeckrahmen in den Farben schwarz, beige, platin oder gold erhältlich.

Passend für die Bedienteile oder die Zeitschaltuhr geben die in 8 verschiedenen Farben erhältlichen Seitenteile einen optisch gefälligen Abschluss.

Bitte wenden Sie sich hierzu an Ihren Fachhändler.

Anreihclip, 1 Stück (Art.-Nr. 34000-65900).

Für die Montage mehrerer Truma Bedienteile neben einander.

Weiteres Zubehör (ohne Abbildung) für das Bedienteil:

- Bedienteilkabel 6 m (Art.-Nr. 34020-21400)

- Kupplung (Art.-Nr. 34020-21500)

- Verlängerungskabel 3 m inkl. Kupplung (Art.-Nr. 34301-02)

- Verlängerungskabel 6 m inkl. Kupplung (Art.-Nr. 34301-01)

Fehler Ursache Behebung
Es leuchtet keine LED, das Gerät ist eingeschaltet und Betriebsspannung liegt an.	- Rückstaten (Störungsmetre) durch lauf ist blockiert, z. B. nach einer Unterbrechung der Stromversorgung.	Ausschalten,5 Sekunden Warten und erneutes Einschalten.
Nach dem Einschalten (Winter- und Sommerbetrieb) leuchtet keine LED.	- Keine Betriebsspannung.- Geräte- oder Fahrzeug-sicherung defekt.	- Batteriespannung 12 V prüfen, gegebenenfalls Batterie laden.- Alle elektrischen Steckverbindungen prüfen.- Geräte- oder Fahrzeugsicherung prüfen, gegebenenfalls erneuern (siehe Sicherungen).
Nach dem Einschalten leuch tet die grüne LED, aber die Heizung läuft nicht.	- Die eingepateter Tempedienteil früher einstellen.-Ratur auf dem Bedien-teil ist niedriger als die Raumtemperatur.
Nach dem Einschalten der Hei-zung leuchtet die grüne LED und - die rote LED blinkt mit 5 Hz,	- Fenster über dem Kamin offen (Fensterschalter).- Unterspannung.Batteriespannung zu niedrig < 10,0 V.- Keine 230 VBetriebs spannung.- Sicherung 230 V defekt.- Überhitzungsschutz hat ausgelöst.	- Fenster schließen.- Batterie laden. Gegebenenfalls überalterte Batterie ersetzen.- Betriebsspannung 230 V wieder herstellen.- Sicherung 230 V erneuern.- Überhitzungsschutz rücksetzen. Heizung abkühlen lassen, die Anschlussabdeckung abnehmen und Reset-knopf drücken.- Batterie laden!
- die rote LED blinkt mit 1 Hz,	- Drohende Unterspannung.Batteriespannung zu niedrig < 10,4 V.	- Drohende Unterspannung beim Aufheizen des Wasserinhalts.Batteriespannung zu niedrig < 10,4 V.
- die rote und die gelbe LED blinken abwechselnd mit 1 Hz.	- Elektronik ist defekt.- Wenden Sie sich bitte an das Truma Servicezentrum.-
Nach dem Einschalten der Heizung leuchtet die grüne und die rote LED.
Ca. 30 Sek. nach dem Einschal- ten der Heizung I euchetet die rote LED.	- Gasflasche oder Schnell-schlussventil in der Gaszu-leitung geschlossen.- Verbrennungsluft zufuhr bzw. Abgasaustritt verschlossen.	- Gaszufuhr prüfen und Ventile öffnen.- Öffnungen auf Ver schmutzung (Schneematsch, Eis, Laub etc.) prüfen und gegebenenfalls entfernen.
Heizung schaltet sich nach einer längeren Betriebsdauer auf Störung.	- Sommerbetrieb mit leerem Wasserbehälter.- Warmluftaustritte blockiert.- Umluftansaugung blockiert.- Gasdruckregler vereist.- Butananteil in der Gasflasche zu hoch.	- Gerät ausschalten und abkühlen lassen.Boiler mit Wasser füllen.- Kontrolle der einzelnen Austrittsöffnungen.- Blockade der Umluftansaugung entfernen.- Reglerbeheizung (EisEx) verwenden.- Propan verwenden. (Insbesondere bei Temperaturen unter 10 °C ist Butan zum Heizen ungeeignet.)
Grüne und rote LED blinken (mit 5 Hz) nach dem Ausschalten der Heizung.	- Gerät wurde bei Störung ausgeschaltet. Nachlauf zur Temperatur reduzierung des Gerätes ist aktiv.	- Nachlauf schaltet sich nach wenigen Minuten ab. Erst danach ist ein Rücksetzen (Störungsreset) durch Aus-schalten und erneutes Einschalten möglich.
Grüne LED blinkt (mit 5 Hz) nach dem Ausschalten der Heizung.	- Nachlauf zur Temperatur-reduzierung des Gerätes ist aktiv.	- Kein Fehler. Nachlauf schaltet sich nach ca. 5 Minuten ab.

Fehler Ursache Behebung

Wasserversorgung

Nach dem Ausschalten der Heizung öffnet sich das Ablassventil (FrostControl).	– Heizpopgatinscha Ablass Befet temperaturen unter ca. 3 °Cunter ca. 3 °C.	öffnet das Ablassventil automatisch! Ohne Heizbetrieb lässt sich das Ablassventil erst bei Temperaturen ab ca. 7 °C wieder schließen!– Heizelement für FrostControl verwenden.
Das Ablassventil ( FrostControl) lässt sich nicht mehr schließen.	– Temperatur am Ablass ventil unter ca. 7 °C.– Drehschalter steht nicht auf „Betrieb“.	– Heizung einschalten. Ohne Heizbetrieb lässt sich das Ablass ventil erst bei Temperaturen ab ca. 7 °C wieder schließen!– Drehschalter des Ablassventils auf „Betrieb“ drehen, anschließend Druckknopf drücken bis dieser einrastet.
Wasser fließt stoßweise aus dem Ablaufstutzen des FrostControl.	Wasserdruck zu hoch.– Pumpendruck prüfen (max. 2,8 bar). Bei Anschluss an eine zentrale Wasserversorgung (Land- bzw. City-An-schluss) muss ein Druckminderer eingesetzt werden, der verhindert, dass höhere Drücke als 2,8 bar im Boiler auftreten können.

Sollten diese Maßnahmen nicht zur Störungsbehebung führen, wenden Sie sich bitte an das Truma Servicezentrum.

Konformitätserklärung

1. Stammdaten des Herstellers

Name: Truma Gerätetechnik GmbH & Co. KG

Anschrift: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn

2. Identifikation des Gerätes

Typ / Ausführung:

LPG-Kombinationsheizgerät / Combi 4 (E), Combi 6 (E)

3. Erfüllt die Anforderungen folgender EG-Richtlinien

3.1 Gasgeräte-Richtlinie 90/396/EWG
3.2 Niederspannungs-Richtlinie 2006/95/EG
3.3 Heizgeräte-Richtlinie 2001/56/EG, 2004/78/EG, 2006/119/EG
3.4 Funkentstörung in KFZ 72/245/EWG (mit den Ergänzungen)
3.5 Elektromagnetische Verträglichkeit 2004/108/EG
3.6 Altfahrzeug-Richtlinie 2000/53/EG
3.7 Trinkwasser-Richtlinie 98/83/EWG

und trägt die Typgenehmigungsnummern e1 03 5020

Combi 4 (E): e1 00 0193, E1 122R-00 0193

Combi 6 (E): e1 00 0194, E1 122R-00 0194

und das CE-Zeichen mit der CE-Produkt-Ident-Nummer CE-0085BS0085.

4. Grundlage des Konformitätsnachweises

EN 624, EN 15033; EN 298, 2001/56/EG, 2004/78/EG, 2006/119/EG; 2004/104/EG, 2005/83/EG, 2006/28/EG; 2000/53/EG; 2006/95/EG; 2004/108/EG; EN 60335-1, EN 60335-2-21; EN 60335-2-30; DIN 2001-2; DVGW W270, KTW.

5. Überwachende Stelle

DVGW, Kraftfahrt-Bundesamt

6. Angaben zur Funktion des Unterzeichners

Unterschrift: Dr. Andreas Schmoll

Geschäftsleitung Technik Putzbrunn, 19.08.2009

Truma Hersteller-Garantieerklärung

1. Garantiefall

Der Hersteller gewährt Garantie für Mängel des Gerätes, die auf Material- oder Fertigungsfehler zurückzuführen sind. Daneben bestehen die gesetzlichen Gewährleistungsansprüche gegen den Verkäufer fort.

Der Garantieanspruch besteht nicht:

• für Verschleißteile und bei natürlicher Abnutzung,
• infolge Verwendung von anderen als Truma Originalteilen in den Geräten und bei Verwendung ungeeigneter Gasdruckregler,
  – infolge Nichteinhaltung der Truma Einbau- und Gebrauchsanweisungen,
  – infolge unsachgemäßer Behandlung,
• infolge unsachgemäßer Transportverpackung.

2. Umfang der Garantie

Die Garantie gilt für Mängel im Sinne von Ziffer 1, die innerhalb von 24 Monaten seit Abschluss des Kaufvertrages zwischen dem Verkäufer und dem Endverbraucher eintreten. Der Hersteller wird solche Mängel durch Nacherfüllung beseitigen, das heißt nach seiner Wahl durch Nach besserung oder Ersatzlieferung. Leistet der Hersteller Garantie, beginnt die Garantiefrist hinsichtlich der reparierten oder ausgetauschten Teile nicht von neuem, sondern die alte Frist läuft weiter. Weitergehende Ansprüche, insbesondere Schadensersatzansprüche des Käufers oder Dritter sind ausgeschlos sen. Die Vorschriften des Produkthaftungs gesetzes bleiben unberührt.

Die Kosten der Inanspruch nahme des Truma Werks kun den- dienstes zur Beseitigung eines unter die Garantie fallenden Mangels – insbesondere Transport-, Wege-, Arbeits- und Materialkosten – trägt der Hersteller, soweit der Kundendienst innerhalb von Deutschland eingesetzt wird. Kundendiensteinsätze in anderen Ländern sind nicht von der Garantie gedeckt.

Zusätzliche Kosten aufgrund erschwerter Aus- und Einbaubedingungen des Gerätes (z. B. Demontage von Möbel- oder Karosserieteilen) können nicht als Garantieleistung anerkannt werden.

3. Geltendmachung des Garantiefalles

Die Anschrift des Herstellers lautet: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn.

In Deutschland ist bei Störungen grundsätzlich das Truma Servicezentrum zu benachrichtigen; in anderen Ländern stehen die jeweiligen Servicepartner zur Verfügung (siehe Truma Serviceheft oder www.truma.com). Beanstandungen sind näher zu bezeichnen. Beanstandungen sind näher zu bezeichnen. Ferner ist die Fabriknummer des Gerätes sowie das Kaufdatum anzugeben.

Damit der Hersteller prüfen kann, ob ein Garantiefall vorliegt, muss der Endverbraucher das Gerät auf seine Gefahr zum Hersteller bringen oder ihm übersenden. Bei Schäden an Heizkörpern (Wärmetauscher) ist der Gasdruckregler ebenfalls mit einzusenden.

Bei Einsendung ins Werk hat der Versand per Frachtgut zu erfolgen. Im Garantiefall übernimmt das Werk die Transportkosten bzw. Kosten der Einsendung und Rücksendung. Liegt kein Garantiefall vor, gibt der Hersteller dem Kunden Bescheid und nennt die vom Hersteller nicht zu übernehmenden Reparaturkosten; in diesem Fall gehen auch die Versandkosten zu Lasten des Kunden.

Name: Truma Gerätetechnik GmbH & Co. KG

Address: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn

2. Device identification

Type / model

Truma Gerätetechnik GmbH & Co. KG,

Wernher-von-Braun Strasse 12,

85640 Putzbrunn.

Nom : Truma Gerätetechnik GmbH & Co. KG

Adresse : Wernher-von-Braun-Str. 12, D-85640 Putzbrunn

Truma Gerätetechnik GmbH & Co. KG,

Wernher-von-Braun-Straße 12,

85640 Putzbrunn.

Nome: Truma Gerätetechnik GmbH & Co. KG

Indirizzo: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn

Truma Gerätetechnik GmbH & Co. KG,

Wernher-von-Braun-Straße 12,

85640 Putzbrunn.

Technische gegevens 48

Accessoires 48

(automatische vermogensstanden)

Gaswerking

Combi 4 E: 2000 W / 4000 W

Combi 6 E: 2000 W / 4000 W / 6000 W

Elektrowerking

Combi 4 E / Combi 6 E: 900 W / 1800 W

Gemengde werking (gas en elektrisch)

Combi 4 E: max. 3800 W

Combi 6 E: max. 5800 W

Gasverbruik

Combi 4 E: 160 - 320 g/h

Combi 6 E: 160 - 480 g/h

Reservewarmte-afgifte Combi 4 E / Combi 6 E:

Gaswerking 5,2 g/h

Naam: Truma Gerätetechnik GmbH & Co. KG

Adres: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn

Navn: Truma Gerätetechnik GmbH & Co. KG

Adresse: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn

2. Identifikation af apparat

Type / udførelse:

LPG-kombinationsvarmeovn / Combi 4 (E), Combi 6 (E)

DVGW, Kraftfahrt-Bundesamt

Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12,

85640 Putzbrunn.

3,9 A (900 W) oder 7,8 A (1.800 W)

Peso (sin agua)

Calentador: 15,1 kg

Nombre: Truma Gerätetechnik GmbH & Co. KG

Dirección: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn

Truma Gerätetechnik GmbH & Co. KG,

Wernher-von-Braun-Straße 12,

85640 Putzbrunn.

D In Deutschland ist bei Störungen grundsätzlich das Truma Servicezentrum zu benachrichtigen; in anderen Ländern stehen die jeweiligen Servicepartner zur Verfügung (siehe Truma Serviceheft oder www.truma.com).

Für eine rasche Bearbeitung halten Sie bitte Gerätetyp und Fabriknummer (siehe Typenschild) bereit.
