BEDIENUNGSANLEITUNG C 4002 Trumatic

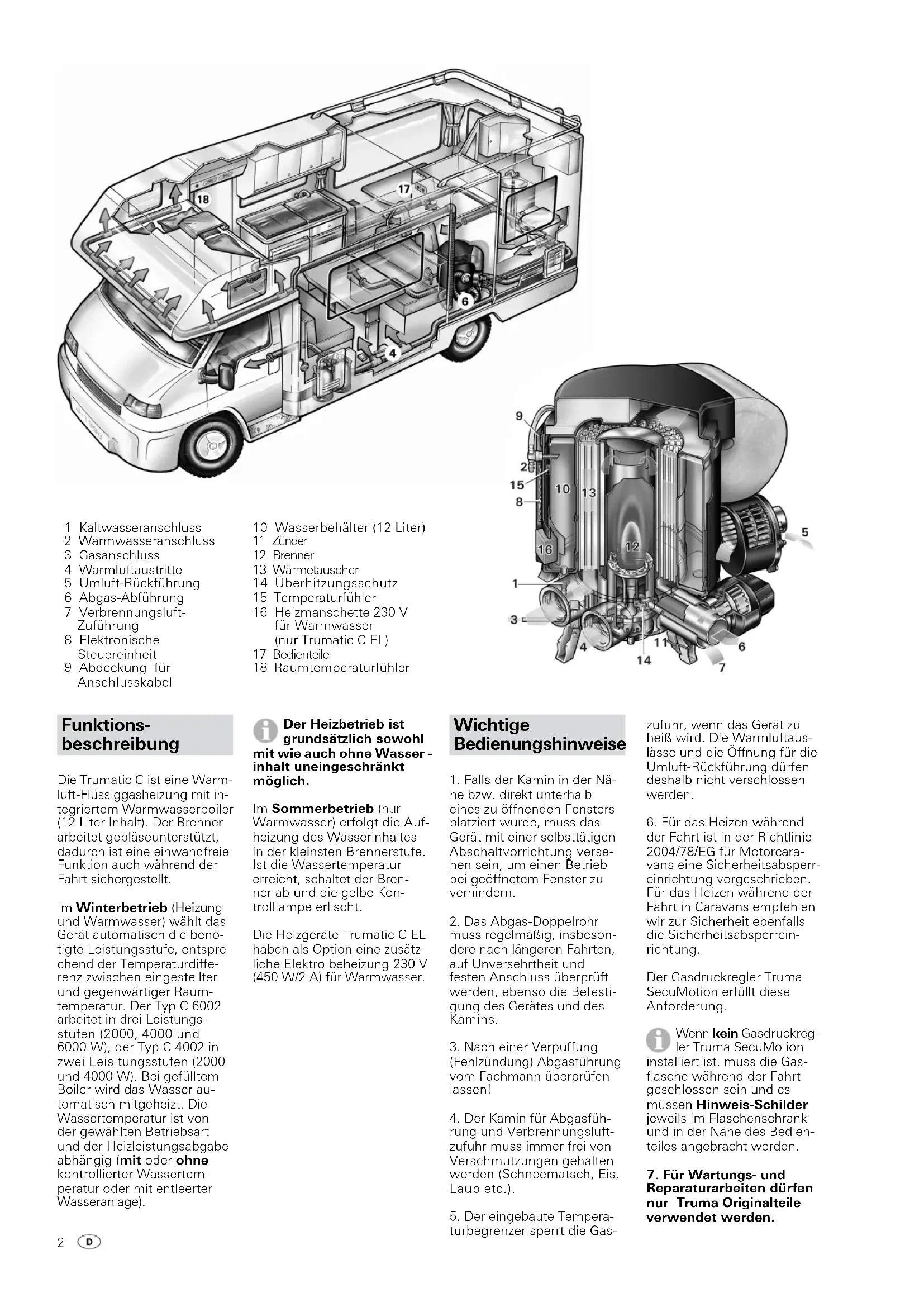

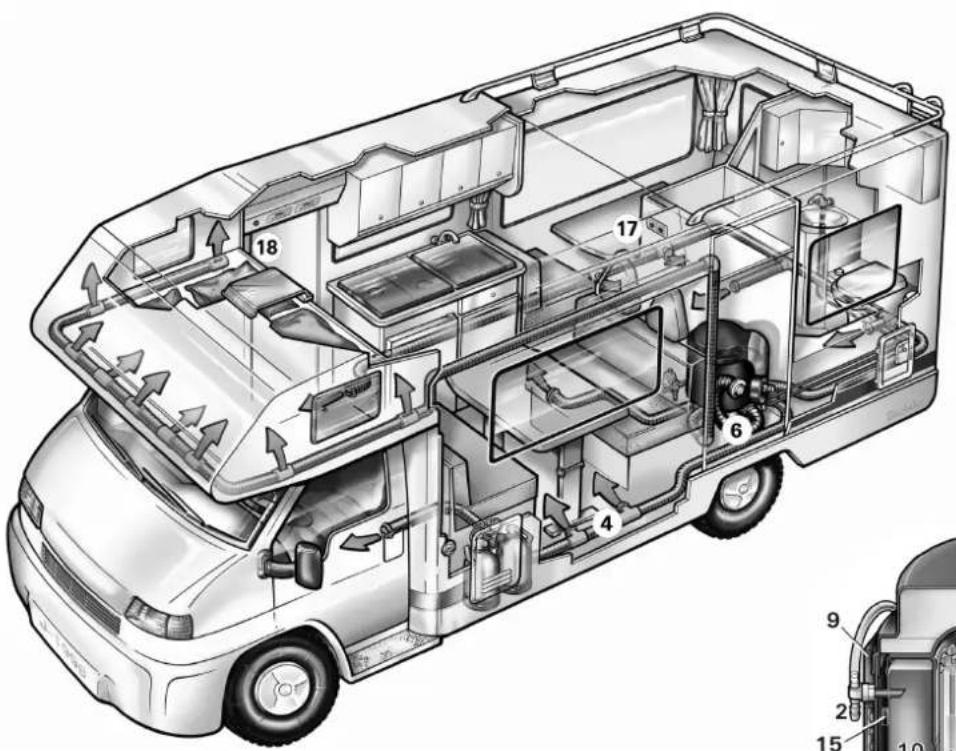

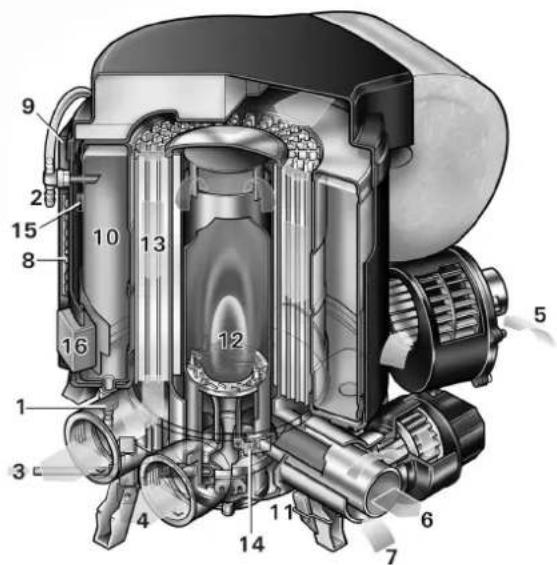

Trumatic C EL230 V ~ Trumatic C 4002 C 60022 1 Kaltwasseranschluss 2 Warmwasseranschluss 3 Gasanschluss 4 Warmluftaustritte 5 Umluft-Rückführung 6 Abgas-Abführung 7 Verbrennungsluft- Zuführung 8 Elektronische Steuereinheit 9 Abdeckung für Anschlusskabel Funktions- beschreibung Die Trumatic C ist eine Warm- luft-Flüssiggasheizung mit in- tegriertem Warmwasserboiler (12 Liter Inhalt). Der Brenner arbeitet gebläseunterstützt, dadurch ist eine einwandfreie Funktion auch während der Fahrt sichergestellt. Im Winterbetrieb (Heizung und Warmwasser) wählt das Gerät automatisch die benö- tigte Leistungsstufe, entspre- chend der Temperaturdiffe- renz zwischen eingestellter und gegenwärtiger Raum- temperatur. Der Typ C 6002 arbeitet in drei Leistungs- stufen (2000, 4000 und 6000 W), der Typ C 4002 in zwei Leis tungsstufen (2000 und 4000 W). Bei gefülltem Boiler wird das Wasser au- tomatisch mitgeheizt. Die Wassertemperatur ist von der gewählten Betriebsart und der Heizleistungsabgabe abhängig (mit oder ohne kontrollierter Wassertem- peratur oder mit entleerter Wasseranlage). Der Heizbetrieb ist grundsätzlich sowohl mit wie auch ohne Wasser - inhalt uneingeschränkt möglich. Im Sommerbetrieb (nur Warmwasser) erfolgt die Auf- heizung des Wasserinhaltes in der kleinsten Brennerstufe. Ist die Wassertemperatur erreicht, schaltet der Bren- ner ab und die gelbe Kon- trolllampe erlischt. Die Heizgeräte Trumatic C EL haben als Option eine zusätz- liche Elektro beheizung 230 V (450 W/2 A) für Warmwasser. Wichtige Bedienungshinweise

1. Falls der Kamin in der Nä-

he bzw. direkt unterhalb eines zu öffnenden Fensters platziert wurde, muss das Gerät mit einer selbsttätigen Abschaltvorrichtung verse- hen sein, um einen Betrieb bei geöffnetem Fenster zu verhindern.

2. Das Abgas-Doppelrohr

muss regelmäßig, insbeson- dere nach längeren Fahrten, auf Unversehrtheit und festen Anschluss überprüft werden, ebenso die Befesti- gung des Gerätes und des Kamins.

3. Nach einer Verpuffung

(Fehlzündung) Abgasführung vom Fachmann überprüfen lassen!

4. Der Kamin für Abgasfüh-

rung und Verbrennungsluft- zufuhr muss immer frei von Verschmutzungen gehalten werden (Schneematsch, Eis, Laub etc.).

5. Der eingebaute Tempera-

turbegrenzer sperrt die Gas- zufuhr, wenn das Gerät zu heiß wird. Die Warmluftaus- lässe und die Öffnung für die Umluft-Rückführung dürfen deshalb nicht verschlossen werden.

6. Für das Heizen während

der Fahrt ist in der Richtlinie 2004/78/EG für Motorcara- vans eine Sicherheitsabsperr- einrichtung vorgeschrieben. Für das Heizen während der Fahrt in Caravans empfehlen wir zur Sicherheit ebenfalls die Sicherheitsabsperrein- richtung. Der Gasdruckregler Truma SecuMotion erfüllt diese Anforderung. Wenn kein Gasdruckreg- ler Truma SecuMotion installiert ist, muss die Gas- flasche während der Fahrt geschlossen sein und es müssen Hinweis-Schilder jeweils im Flaschenschrank und in der Nähe des Bedien- teiles angebracht werden.

7. Für Wartungs- und

Reparaturarbeiten dürfen nur Truma Originalteile verwendet werden. 10 Wasserbehälter (12 Liter) 11 Zünder 12 Brenner 13 Wärmetauscher 14 Überhitzungsschutz 15 Temperaturfühler 16 Heizmanschette 230 V für Warmwasser (nur Trumatic C EL) 17 Bedienteile 18 RaumtemperaturfühlerGebrauchs- anweisung Vor Inbetriebnahme un- bedingt Gebrauchsan- weisung und „Wichtige Bedienungs hinweise“ be- achten! Der Fahrzeughalter ist dafür verantwortlich, dass die Bedienung des Gerätes ordnungsgemäß erfolgen kann. Der dem Gerät beigegebene gelbe Aufkleber mit den Warnhinweisen muss durch den Einbauer bzw. Fahrzeug- halter an einer für jeden Be- nutzer gut sichtbaren Stelle im Fahrzeug (z.B. an der Klei- derschranktür) angebracht werden! Fehlende Aufkleber können bei Truma angefor- dert werden. Vor dem ersten Ge- brauch unbedingt die gesamte Wasserversorgung mit erwärmtem klarem Was- ser gut durchspülen. Wenn die Heizung nicht betrieben wird, Wasser inhalt bei Frost- gefahr unbedingt entleeren! Kein Garan tie anspruch für Frostschäden! Ebenso vor Reparaturen bzw. Wartungs- arbeiten am Fahrzeug (in Werk stätten!) Wasserinhalt entleeren, da bei stromlosem Zustand das elektrische Sicherheits-/Ablass ventil automatisch öffnet! Elektrisches Sicher heits-/ Ablassventil m = Bet ätigungskn opf „geschlossen“ n = Betätigungsknopf „entleeren“ Das Ablassventil wird mittels einer elek- trischen Spule im ge schlosse- nen Zustand gehalten. Um die Batterie nicht unnötig zu belasten, wird empfoh- len, das Ablassventil bei längerem Nichtgebrauch zu öffnen!

Bei tieferen Temperaturen als 4°C am Sicherheits-/Ablass- ventil kann der Wasserin- halt des Boilers von selbst ablaufen, wenn das Gerät nicht in Betrieb ist (auch bei Störung)! Zur Vermeidung von Wasserverlust das Gerät einschalten (Sommer- oder Winterbetrieb) und das Si- cherheits-/Ablass ventil am Betätigungsknopf durch Hochziehen wieder schließen (Stellung m). Ohne Heizbetrieb lässt sich das Sicherheits-/Ablassventil erst bei Temperaturen über 8°C wieder ver schließen! Der Entleerungs stutzen des elektrischen Sicherheits-/ Ablassventils muss immer frei von Ver schmutzungen (Schnee matsch, Eis, Laub etc.) gehalten werden! Kein Garantieanspruch für Frostschäden! Füllen des Boilers

1. Elektrisches Sicherheits-/

Ablassventil am Betätigungs- knopf durch Hochziehen schließen (Stellung m). Bei Temperaturen um 8°C und darunter erst Heizung oder Boiler einschalten, da- mit das Ventil nicht wieder öffnet!

2. Strom für Wasserpumpe

einschalten (Haupt- oder Pumpenschalter).

3. Warmwasserhähne in

Küche und Bad öffnen (Vor- wahl mischer oder Einhebel- armaturen auf „warm“ stel len). Die Armaturen so lange geöffnet lassen, bis der Boiler durch Verdrängen der Luft gefüllt ist und Wasser fließt. Wird nur die Kaltwas- seranlage ohne Boiler betrieben, füllt sich auch hier der Boilerkessel mit Wasser. Um Frostschäden zu vermei- den, muss der Wasserinhalt durch Betätigen des Sicher- heits-/Ablassventils abgelas- sen werden, auch wenn der Boiler nicht betrieben wurde. Als Alternative können zwei heißwasserbeständige Ab- sperrventile vor dem Kalt- und Warmwasseranschluss montiert werden. Bei Anschluss an eine zentrale Wasserver- sorgung (Land- bzw. City- Anschluss) muss ein Druck- minderer eingesetzt werden, der verhindert, dass höhere Drücke als 2,8 bar im Boiler auftreten können. Entleeren des Boilers

1. Strom für Wasserpumpe

unterbrechen (Haupt- oder Pumpenschalter).

2. Warmwasserhähne in

Küche und Bad öffnen.

3. Elektrisches Sicherheits-/

Ablassventil am Betätigungs- knopf durch Eindrücken öffnen (Stellung n). Der Boiler wird jetzt über das Sicherheits-/Ablassventil direkt nach außen entleert. Durch Unterstellen eines entsprechenden Eimers prüfen, ob der Wasserinhalt vollstän dig abläuft (12 Liter). Kein Garantieanspruch für Frostschäden! Gasbetrieb (Heizen und Warmwasser) Trumatic C 40° 60° 60°

a = Drehknopf für Raum- temperatur (1 – 9) b = grüne Kontrolllampe „Betrieb“ c = Sommerbetrieb (Wassertemperatur 40°C oder 60°C) d = Winterbetrieb (Heizen ohne kontrollierte Wassertemperatur oder mit entleerter Wasseranlage) e = Winterbetrieb (Heizen mit kontrollierter Wassertemperatur) f = Drehschalter „Aus“ g = gelbe Kontrolllampe „Boiler Aufheizphase“ h = rote Kontrolllampe „Störung“ Bei Verwendung von fahr- zeugspezifischen Schaltern: siehe Bedienungsanleitung des Fahrzeugherstellers. Raumthermostat

i = Raumtemperaturfühler Zur Messung der Raum- temperatur befindet sich im Fahrzeug ein externer Raum- temperaturfühler (i). Die Lage des Fühlers wird vom Fahrzeughersteller, je nach Fahrzeugtyp, individuell abgestimmt. Näheres ent- nehmen Sie bitte der Bedie- nungsanleitung Ihres Fahrzeuges. Die Thermostateinstellung am Bedienteil (1 – 9) muss nach Wärmebedürfnis und Bauart des Fahrzeuges indivi- duell ermittelt werden. Für ei- ne mittlere Raumtemperatur von ca. 23°C empfehlen wir eine Thermo stateinstellung von ca. 6 – 8. Inbetriebnahme

1. Überprüfen, ob der Kamin

frei ist. Etwaige Abdeckun- gen unbedingt entfernen, bei Verwendung auf Booten Deckskamin öffnen. Im Winter empfiehlt sich beim Dachkamin die Verwen- dung der Kaminverlängerung (siehe Zubehör). Diese muss während der Fahrt abge- nommen werden. Zur Durch - führung des Kamins durch ein Überdach bei Caravans wird ebenfalls eine Kaminver- längerung verwendet. Diese muss mit Klemmringen (sie- he Zubehör) am Überdach fixiert werden.

2. Gasflasche und Schnell-

schlussventil in der Gaszulei- tung öffnen. Der Heizbetrieb ist grundsätzlich sowohl mit wie auch ohne Wasser- inhalt uneingeschränkt möglich. Sommerbetrieb (nur Warmwasser) Drehschalter auf Sommer- betrieb (c) 40°C oder 60°C stellen. Nach Erreichen der einge- stellten Wassertemperatur (40°C oder 60°C) schal tet der Brenner ab und die gelbe Kontrolllampe (g) erlischt. Winterbetrieb Heizen mit kontrollierter Wassertemperatur

1. Drehschalter auf Betriebs-

stellung „e“ stellen.

2. Drehknopf (a) auf die ge-

wünschte Thermostatstellung (1 – 9) drehen. Die grüne Kontrolllampe (b) leuchtet und zeigt die Stellung der einge- stellten Raumtemperatur.4 Das Gerät wählt automatisch die benö tigte Leistungsstufe, entsprechend der Tempera- turdifferenz zwischen einge- stellter und gegenwärtiger Raumtemperatur. Nach Erreichen der am Bedienteil eingestellten Raumtempe- ratur schaltet der Brenner zurück auf die kleinste Stufe und heizt den Wasserin- halt auf 60°C. Die gelbe Kontrolllampe (g) zeigt die Aufheizphase an und erlischt nach Erreichen der Wasser- temperatur. Heizen ohne kontrollierte Wassertemperatur

1. Drehschalter auf Betriebs-

stellung „d“ stellen.

2. Drehknopf (a) auf die

gewünschte Thermostatstel- lung (1 – 9) drehen. Die grüne Kontrolllampe (b) leuchtet und zeigt die Stellung der eingestellten Raumtemperatur. Das Gerät wählt automatisch die benö tigte Leistungsstufe, entsprechend der Tempera- turdifferenz zwischen einge- stellter und gegenwärtiger Raumtemperatur. Nach Errei- chen der am Bedienteil ein- gestellten Raumtemperatur schaltet die Heizung ab. Bei gefülltem Boiler wird das Wasser automatisch mitge- heizt. Die Wassertemperatur ist dann abhängig von der abgegebenen Heizleistung und der Heizdauer für das Er- reichen der Raumtemperatur. In dieser Betriebsstellung leuchtet die gelbe Kontroll- lam pe (g – Boiler Aufheizpha- se) nur bei Wassertempera- turen von unter 5°C! Der Heizbetrieb ist grundsätzlich sowohl mit wie auch ohne Wasser - inhalt uneingeschränkt möglich. Heizen mit entleerter Wasseranlage

1. Drehschalter auf Betriebs-

stellung „d“ stellen.

2. Drehknopf (a) auf die

gewünschte Thermostatstel- lung (1 – 9) drehen. Die grüne Kontrolllampe (b) leuchtet und zeigt die Stellung der eingestellten Raumtemperatur. Das Gerät wählt automatisch die benö tigte Leistungsstufe, entsprechend der Tempera- turdifferenz zwischen einge- stellter und gegenwärtiger Raumtemperatur. Nach Errei- chen der am Bedienteil ein- gestellten Raumtemperatur schaltet die Heizung ab. In dieser Betriebsstellung leuchtet die gelbe Kontroll- lam pe (g – Boiler Aufheizpha- se) nur bei Raumtempera- turen von unter 5°C! Ausschalten „Gasbetrieb“ Heizung am Drehschalter ausschalten (f). Wasserinhalt bei Frostge- fahr unbedingt entleeren! Wird das Gerät längere Zeit nicht benutzt, Schnellschluss- ventil in der Gaszuleitung und Gasflasche schließen. Rote Kontrolllampe „Störung“ Bei einer Störung leuchtet die rote Kontrolllampe (h) auf. Mögliche Ursachen entneh- men Sie bitte der Fehlersuch- anleitung. Die Entriegelung erfolgt durch Ausschalten und erneutes Einschalten. Wird der Fensterschal- ter ge öffnet und wieder geschlossen, entspricht dies einem Aus/Ein am Bedienteil (z.B. bei Störungs reset)! Elektrobetrieb 230 V (450 W/2 A ) – nur Trumatic C EL – (nur Warmwasser) Trumatic C EL 230 V ~

j = Wippschalter „Ein“ k = Wippschalter „Aus“ Boiler am Bedienteil einschal- ten (j). Die Kontrolll ampe zeigt an, dass das Gerät in Betrieb ist. Bei Verwendung von fahr- zeugspezifischen Schaltern: siehe Bedienungsanleitung des Fahrzeugherstellers. Die Wassertem pe ratur ist nicht vorwählbar, automatische Temperaturbe- grenzung bei ca. 60°C! Um eine schnellere Aufheizung des Boilerinhaltes zu errei- chen, kann das Gerät gleich- zeitig mit Gas und Strom betrieben werden. Wartung Der verwendete Wasserbe- hälter besteht aus lebensmit- telechtem Edelstahl. Zur Entkalkung des Boilers verwenden Sie Weinessig, welcher über den Wasser- zulauf in das Gerät gebracht wird. Entsprechend einwir- ken lassen und danach Boiler gründlich mit Frisch wasser durchspülen. Für eine Ent- keimung empfehlen wir „Certisil-Argento“, andere (insbesondere chlorhaltige) Produkte sind ungeeignet. Um eine Besiedelung durch Mikroorganismen zu vermei- den, ist der Boiler in regelmä- ßigen Abständen auf 70°C aufzuhei zen (nur im Winter- betrieb erreichbar). Abhängig von der Heiz- leistung für das Errei- chen der Raumtemperatur, kann das Wasser auf bis zu 70°C aufgeheizt werden. Das Wasser nicht als Trink- wasser verwenden! Sicherungen Die Gerätesicherung sowie die Sicherung des Bedienteils befinden sich auf der elek- tronischen Steuereinheit am Gerät. Gerätesicherung: 6,3 AT – träge – Bedienteilsicherung (F3): 1,6 AT – träge – Die Feinsicherung darf nur gegen eine baugleiche Siche- rung ausgetauscht werden.Technische Daten ermittelt nach EN 624 bzw. Truma Prüfbedingungen Gasart: Flüssiggas (Propan/Butan) Betriebsdruck: 30 mbar (siehe Fabrikschild) Wasserinhalt: 12 Liter Aufheizzeit von ca. 15°C bis ca. 60°C: Boiler ca. 30 Min. (gemessen nach EN 15033) Heizung + Boiler ca. 80 Min. Wasserdruck: max. 2,8 bar Nennwärmeleistung C 4002: 2000/4000 W C 6002: 2000/4000/6000 W Gasverbrauch C 4002: 170 – 320 g/h C 6002: 170 – 480 g/h Luftfördermenge (freiaus- blasend ohne Warmluftrohr) C 4002: mit 3 Warmluft- austritten max. 249 m³/h mit 4 Warmluft- austritten max. 287 m³/h C 6002: mit 4 Warmluft- austritten max. 287 m³/h Stromaufnahme bei 12 V Heizung + Boiler C 4002: 0,2 – 5,6 A (Durchschnittliche Stromaufnahme 1,3 A) C 6002: 0,2 – 5,6 A (Durchschnittliche Stromaufnahme 1,4 A) Boiler aufheizen: 0,4 A Ruhestrom: 0,001 A Stromaufnahme des elektrischen Sicherheits-/ Ablassventils bei 12 V: 0,035 A Gewicht: 17,6 kg (ohne Wasserinhalt)

Allgemeine Sicherheitshinweise Bei Undichtigkeiten der Gas- anlage bzw. bei Gasgeruch: – alle offenen Flammen löschen – nicht rauc hen – Geräte ausschalten – Gasflasche schließen – Fenster und Türe öffnen – keine elektrischen Schalter betätigen – die gesamte Anlage von einem Fachmann überprü- fen lassen! Reparaturen dürfen nur vom Fachmann durch- geführt werden! Nach jeder Demontage der Abgasführung muss ein neu- er O-Ring montiert werden!

1. Jede Veränderung am

Gerät (einschließlich Abgas- führung und Kamin) oder die Verwendung von Ersatztei- len und funktionswichtigen Zubehörteilen (z.B. Zeit- schaltuhr), die keine Truma Originalteile sind, sowie das Nichteinhalten der Einbau- und Ge brauchsanweisung führt zum Erlöschen der Ga- rantie sowie zum Ausschluss von Haf tungs ansprüchen. Außerdem erlischt die Be- triebserlaubnis des Gerätes und dadurch in manchen Ländern auch die Betriebser- laubnis des Fahrzeuges.

2. Der Betriebsdruck der Gas-

versorgung 30 mbar muss mit dem Betriebsdruck des Gerätes (siehe Fabrikschild) über einstimmen.

3. Flüssiggasanlagen müssen

den technischen und adminis- trativen Bestimmungen des jeweiligen Verwendungs- landes entsprechen (in Eu- ropa z.B. EN 1949 für Fahr- zeuge oder EN ISO 10239 für Boote). Nationale Vor- schriften und Regelungen (in Deutschland z.B. das DVGW- Arbeitsblatt G 607 für Fahr- zeuge oder G 608 für Boote) müssen beachtet werden. Die Prüfung der Gasanla- ge muss alle 2 Jahre von einem Fachmann wiederholt werden und gegebenenfalls in der Prüf bescheinigung (in Deutschland z.B. gemäß DVGW-Arbeitsblatt G 607 für Fahrzeuge oder G 608 für Boote) bestätigt werden. Verantwortlich für die Ver an lassung der Über- prüfung ist der Fahrzeug- halter. Druckregelgeräte und Schlauchleitungen müssen spätestens 10 Jahre (bei ge- werblicher Nutzung 8 Jahre) nach Herstellungsdatum gegen neue ausgewechselt werden. Der Betreiber ist dafür verantwortlich.

4. Flüssiggasgeräte dürfen

beim Tanken, in Parkhäusern, Garagen oder auf Fähren nicht benutzt werden.

5. Bei erster Inbetriebnahme

eines fabrikneuen Gerätes (bzw. nach längerer Still- standszeit) kann kurzzeitig eine leichte Rauch- und Geruchs entwicklung auftre- ten. Es ist zweckmäßig, das Gerät im Sommerbetrieb (60°C) mehrmals aufzuheizen und für gute Durchlüftung des Raumes zu sorgen.

6. Ein ungewohntes Brenner-

geräusch oder Abheben der Flamme lässt auf einen Reg lerdefekt schließen und macht eine Überprüfung des Reglers notwendig.

7. Wärmeempfindliche Ge-

genstände (z.B. Spray dosen) dürfen nicht im Ein bauraum der Heizung verstaut werden, da es hier un ter Umständen zu erhöhten Temperaturen kommen kann.

8. Für die Gasanlage dür-

fen nur Druckregeleinrich- tungen gemäß EN 12864 (in Fahrzeugen) bzw. EN ISO 10239 (für Boote) mit einem festen Ausgangsdruck von 30 mbar verwendet wer- den. Die Durch flussrate der Druck regeleinrichtung muss mindestens dem Höchstver- brauch aller vom Anlagen- hersteller eingebauten Geräte entsprechen. Für Fahrzeuge empfehlen wir den Truma Gasdruckregler SecuMotion bzw. für die Zweiflaschen-Gasanlage das automatische Umschaltventil Truma DuoComfort. Bei Temperaturen um 0°C und darunter sollten der Gasdruckregler bzw. das Umschaltventil mit der Entei- sungsanlage EisEx betrieben werden. Es dürfen nur für das Be- stimmungsland geeignete Regler-Anschlussschläuche, die den Anforderungen des Landes entsprechen, ver- wendet werden. Diese sind regelmäßig auf Brüchigkeit zu überprüfen. Für Winterbe- trieb sollten nur winterfeste Spezi al schläuche verwendet wer den. Konformitätserklärung: Die Trumatic C ist durch den DVGW geprüft und erfüllt die Gasgeräte-Richtlinie (90/396/EWG) sowie die mitgeltenden EG-Richtlinien. Für EU-Länder liegt die CE- Produkt-Ident-Nummer vor C 4002: CE-0085AS0121 C 6002: CE-0085AS0122. Die Heizung erfüllt die Heizge- räte-Richtlinie 2001/56/EG mit den Ergänzungen 2004/78/EG und 2006/119/EG und trägt die Typengenehmigungs- nummer C 4002: e1 00 0147 C 6002: e1 00 0146. Die Heizung erfüllt die Richt- linie zur Funkentstörung von Kraftfahrzeugmotoren 72/245/EWG mit den Ergän- zungen 2004/104/EG und 2005/83/EG und trägt die Typengenehmigungsnummer: e1 03 2499. Die Heizung erfüllt die EMV-Richtlinie 89/336/EWG und die Niederspannungs- Richtlinie 73/23/EWG. Technische Änderungen vorbehalten!Fehlersuchanleitung Fehler Ursache Behebung Gasbetrieb

• Nach dem Einschalten (Win ter- und Sommerbe- trieb) leuchtet keine Kon- trolllampe. – Geräte- oder Fahrzeug- sicherung defekt. – Fenster über dem Kamin offen (Fensterschalter). – Batteriespannung 12 V prüfen. – Alle elektrischen Steckverbindungen/Sicherungen prüfen. – Fenster schließen.

• Nach dem Einschalten (mittels Zeitschaltuhr ZUC) leuch tet die grüne Kon- trolllampe, aber die Heizung brennt nicht. – Fenster über dem Kamin offen (Fensterschalter). – Fenster schließen.

• Nach dem Einschalten der Heizung blinkt die rote Kontrolllampe. – Warnung! Batteriespan- nung zu niedrig < 10,5 V. – Batterie laden!

• Ca. 30 Sek. nach dem Einschalten der Heizung leuchtet ununterbrochen die rote Kontrolllampe. – Gasflasche oder Schnell- schlussventil in der Gaszu- leitung geschlossen. – Luftzufuhr unterbrochen. – Gaszufuhr prüfen. – Kamin auf etwaige Abdeckungen prüfen. – Bei Verwendung auf Booten Deckskamin öffnen.

• Heizung schaltet sich nach einer längeren Betriebs- dauer auf Störung. – Warmluftaustritte blockiert. – Gasdruckregler vereist. – Butananteil in der Gasflasche zu hoch. – Kontrolle der einzelnen Austrittsöffnungen. – Regler Enteisungsanlage (EisEx) verwenden. – Propan verwenden. (Insbesondere bei Temperaturen unter 10°C ist Butan zum Heizen ungeeignet.) Elektrobetrieb 230 V

• Nach dem Einschalten leuchtet keine Kontroll- lampe. – Keine Versorgungs- spannung. – Versorgungsspannung 230 V und Sicherungen prüfen. Wasserversorgung

• Nach dem Ausschalten der Heizung öffnet sich das elektri sche Sicherheits-/ Ablassventil. – Außentemperatur unter 4°C. – Stromversorgung 12 V am Ablassventil fehlt. – Heizung einschalten. Bei Temperaturen um 4°C und darunter öffnet das Ablassventil automatisch! – Versorgungsspannung 12 V und Sicherungen prüfen.

• Das elektri sche Sicher- heits-/Ablassventil lässt sich nicht mehr schließen. – Außentemperatur unter 8°C. – Stromversorgung 12 V am Ablassventil fehlt. – Heizung einschalten. Ohne Heizbetrieb lässt sich das Ablassventil erst bei Temperaturen über 8°C wieder schließen! – Versorgungsspannung 12 V und Sicherungen prüfen.

• Wasser tropft vom elektri- schen Sicherheits-/Ablass- ventil. – Wasserdruck zu hoch. – Pumpendruck prüfen (max. 2,8 bar). Bei Anschluss an eine zentrale Wasserversorgung (Land- bzw. City-Anschluss) muss ein Druckminderer eingesetzt werden, der verhindert, dass höhere Drücke als 2,8 bar im Boiler auftreten können.

Sollten diese Maßnahmen nicht zur Störungsbehebung führen, wenden Sie sich bitte grundsätzlich an das Truma Servicezentrum.Aufputzrahmen für die Truma Bedienteile (Art.-Nr. 40000-52600). Eine Kombination mit den Seitenteilen ist nicht möglich. Standardmäßig liefert Truma zu jedem Bedienteil/jeder Zeitschaltuhr einen pas- senden Abdeckrahmen in der Farbe achatgrau. Als Sonderzube hör sind au- ßerdem noch weitere Ab- deckrahmen in den Farben schwarz, beige, platin oder gold erhältlich. Passend für die Bedienteile oder die Zeitschaltuhr geben die in 8 verschiedenen Far- ben erhältlichen Seitenteile einen optisch gefälligen Abschluss. Bitte wenden Sie sich hierzu an Ihren Fachhändler. Anreihclip (Art.-Nr. 34000-65900). Für die Montage mehrerer Truma Bedienteile neben- einander. Truma Hersteller- Garantieerklärung

Der Hersteller gewährt Ga- rantie für Mängel des Ge- rätes, die auf Material- oder Fertigungsfehler zurückzu- führen sind. Daneben beste- hen die gesetzlichen Gewähr - leistungsansprüche gegen den Verkäufer fort. Der Garantieanspruch besteht nicht – für Verschleißteile und bei natürlicher Abnutzung, – infolge Verwendung von anderen als Truma Original- teilen in den Geräten und bei Verwen dung ungeeig- neter Gas druckregler, – infolge Nichteinhaltung der Truma Einbau- und Gebrauchs anweisungen, – infolge unsachgemäßer Behandlung, – infolge unsachgemäßer, nicht von Truma veranlass- ter Transportverpackung.

2. Umfang der Garantie

Die Garantie gilt für Mängel im Sinne von Ziffer 1, die in- nerhalb von 24 Monaten seit Abschluss des Kaufvertrages zwischen dem Verkäufer und dem Endverbraucher eintreten. Der Hersteller wird solche Mängel durch Nacherfüllung beseitigen, das heißt nach seiner Wahl durch Nach besserung oder Ersatzlieferung. Leistet der Hersteller Garantie, beginnt die Garantiefrist hinsichtlich der reparierten oder ausge- tauschten Teile nicht von neuem, sondern die alte Frist läuft weiter. Weitergehende Ansprüche, insbesondere Schadensersatzansprüche des Käufers oder Dritter sind ausgeschlos sen. Die Vorschriften des Produkthaf- tungs gesetzes bleiben unbe- rührt. Die Kosten der Inanspruch- nahme des Truma Werks kun - dendienstes zur Beseitigung eines unter die Garantie fallenden Mangels – insbe- sondere Transport-, We ge-, Arbeits- und Materialkosten – trägt der Hersteller, soweit der Kun dendienst innerhalb von Deutschland eingesetzt wird. Kundendiensteinsätze in anderen Ländern sind nicht von der Garantie gedeckt. Zubehör MODIMIDOFRSASO

Zeitschaltuhr ZUC 2 kpl. mit 3 m Anschlusskabel (Art.-Nr. 34042-01). Elektro-Heizmanschette 230 V, 450 W für Warmwas- ser, kpl. mit 3 m Anschluss- kabel (Art.-Nr. 34141-01). Fernbedienung für das elek tri sche Sicherheits-/ Ablass ventil, kpl. mit 3 m Anschlusskabel (Art.-Nr. 34170-01). Die elektrischen Zubehör- teile sind mit einem Stecker versehen und können einzeln aufgesteckt werden. Verlängerungskabel für das Bedienteil, die Zeitschaltuhr ZUC 2 sowie das Bedienteil für die Fernbedienung Ablass- ven til stehen auf Wunsch zur Verfügung. Kaminverlängerung KVC für Wintercamping (Art.-Nr. 34070-01). Schutzdach-Durchführung für Caravan-Schutzdächer (Art.-Nr. 34080-01). Zusätzliche Kosten aufgrund erschwerter Aus- und Ein- baubedingungen des Gerätes (z.B. Demontage von Möbel- oder Karosserie teilen) kön- nen nicht als Garantieleistung anerkannt werden.

3. Geltendmachung des

Garantiefalles Die Anschrift des Herstellers lautet: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn. In Deutschland ist bei Stö- rungen grundsätzlich das Truma Servicezentrum zu benachrichtigen; in anderen Ländern stehen die jewei- ligen Servicepartner zur Verfügung (siehe Serviceheft oder www.truma.com). Be- anstandungen sind näher zu bezeichnen. Ferner ist die ordnungsgemäß ausgefüllte Garantie-Urkunde vorzulegen oder die Fabriknummer des Gerätes sowie das Kaufda- tum anzugeben. Damit der Hersteller prüfen kann, ob ein Garantiefall vorliegt, muss der Endver- braucher das Gerät auf seine Gefahr zum Hersteller brin- gen oder ihm übersenden. Bei Schäden an Heizkörpern (Wärmetau scher) ist der Gasdruckregler ebenfalls mit einzusenden. Bei Einsendung ins Werk hat der Versand per Frachtgut zu erfolgen. Im Garantiefall übernimmt das Werk die Transportkosten bzw. Kosten der Einsendung und Rück- sendung. Liegt kein Garan- tiefall vor, gibt der Hersteller dem Kunden Bescheid und nennt die vom Hersteller nicht zu übernehmenden Reparatur kosten; in diesem Fall gehen auch die Ver- sandkosten zu Lasten des Kunden. 71 Cold water connection 2 Hot water connection 3 Gas connection 4 Hot air outlets 5 Circulating air return line 6 Waste gas discharge 7 Combustion air infeed 8 Electronic control unit 9 Cover for connection cable 10 Water container (12 litres) Function description The Trumatic C is a hot-air liquid-gas heating system with integrated hot water boiler (12 litres content). The burner operates fan-sup- ported, which ensures trou- ble-free function even when on the move. In winter operation (heat- ing and hot water) the device automatically selects the output level required, de- pending on the temperature difference between the room temperature which has been set and the temperature at the particular time. The Type C 6002 operates at three out- put stages (2000, 4000, and 6000 W), and the Type C 4002 at two stages (2000 and 4000 W). With the boiler filled, the water will be auto- matically heated at the same time. The water temperature depends on the selected op- erating mode and the heating power that is being emitted (with or without water tem- perature monitoring or with drained water system). Heating operation is basically possible without restriction with or without water content. In summer operation (hot water only), the heating of the water content takes place at the lowest burner stage. Once the water temperature has been reached, the burner switches off and the yellow monitor lamp goes out. Trumatic C EL units have an additional 230 V electric heating capability available as an option (450 W/2 A) for hot water. Important operating notes

Garantie-Karte Guarantee Card Bon de Garantie Certificato di Garanzia Garantiebon Garantikort Tarjeta de garantía Bitte genauen Standort angeben (falls abweichend vom Absender) Truma Gerätetechnik GmbH & Co. KG Servicezentrum Postfach 12 52 85637 Putzbrunn Postkarte Absender (bitte Druckbuchstaben einsetzen!) Name, Vorname Straße, Hausnummer Postleitzahl Wohnort Standort Telefon Postleitzahl Ort/Gemeinde weitere Hinweise (evtl. Telefon, Standplatz-Nr. usw.)✂ 34000-94800 · 03 · 03/2007 · 40’ B · © Vom Händler auszufüllen. Door de dealer in te vullen. To be filled in by the dealer. Udfyldes af forhandleren. A remplir par le commerçant. A ser rellendada por el commerciente. Da far compilare dal rivenditore. Anforderung des Werkskunden- dienstes Baujahr Fabrik-Nr. (siehe Fabrikschild am Gerät) Bitte unbedingt ausfüllen! Trumatic C 4002 C 6002 Heizungstyp: ❏ C 4002 ❏ C 6002 Betriebsdruck: ❏ 30 mbar ❏ Mit Elektro-Heizmanschette für Warmwasser 230 V ❏ Gasprüfung gewünscht Nur gültig für Deutschland! Applicable for Germany only! Valable seulement pour l’Allemagne! Festgestellte Mängel: (bitte kurz beschreiben) Verkaufsdatum Date of sale Date de vente Data di vendita Verkoopdatum Salgsdato Fecha de venta 03/2007 · Truma, Postfach 1252, 85637 Putzbrunn Garantie-Karte Guarantee Card Bon de Garantie Certificato di Garanzia Garantiebon Garantikort Tarjeta de garantía Fabrik-Nummer Serial number No. de fabrication No. di matricola Serie-nummer Seriennummer Número de fábrica Trumatic C 4002 C 6002 Händler-Adresse Dealer’s address Adresse du commerçant Timbro del rivenditore Dealeradres Forhandleradresse Dirección del comerciante
