BRUGSANVISNING Skyride 243 Alu Puky

Betjeningsvejledning

Før den trehjulede cykel tages i brug første gang læses brugsanvisningen omhyggeligt og opbevares til senere brug!

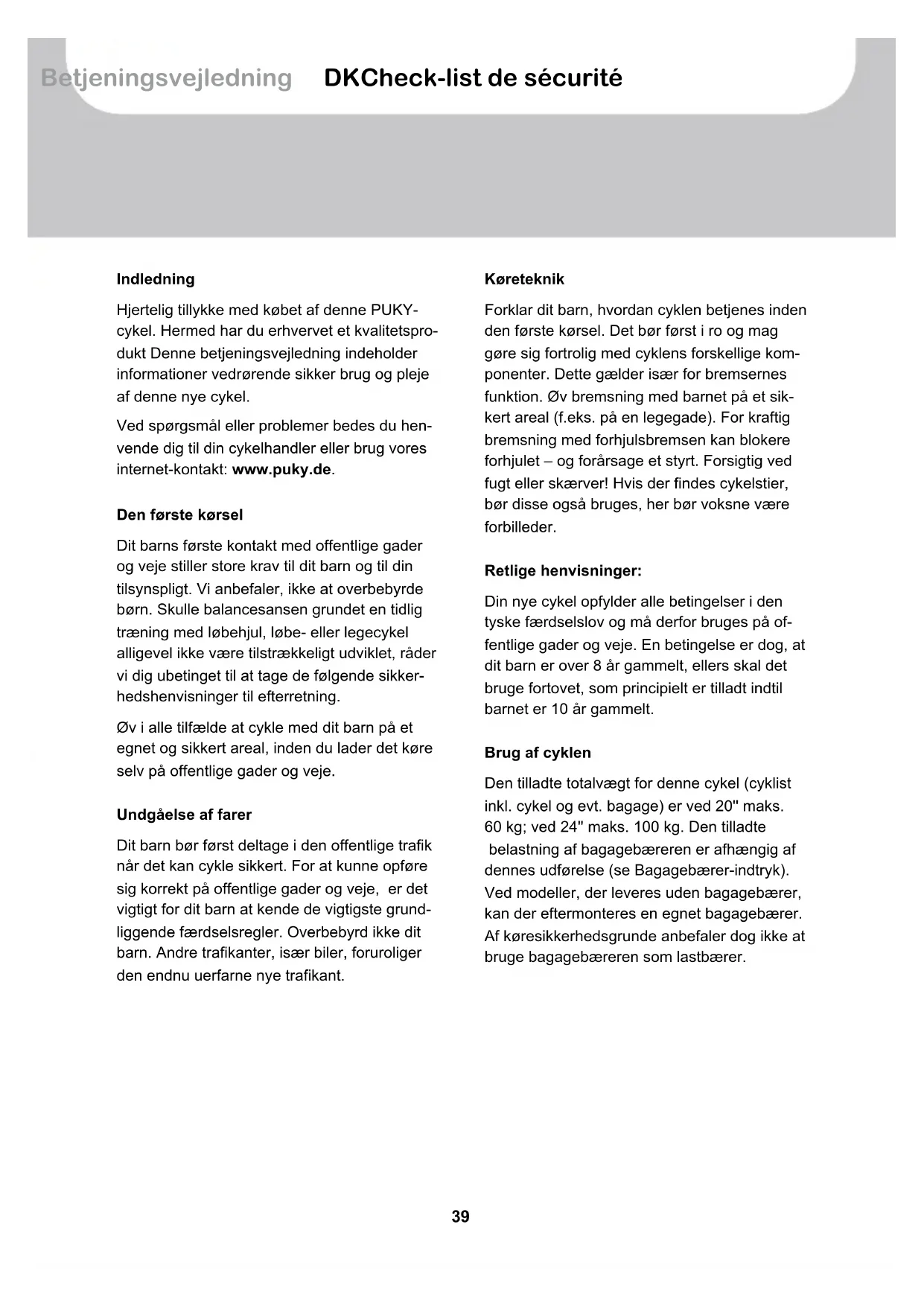

Hjertelig tillykke med købet af denne PUKY-cykel. Hermed har du erhvervet et kvalitetsprodukt Denne betjeningsvejledning indeholder informationer vedrørende sikker brug og pleje af denne nye cykel.

Ved spørgsmål eller problemer bedes du henvende dig til din cykelhandler eller brug vores internet-kontakt: www.puky.de.

Den første kørsel

Dit barns første kontakt med offentlige gader og veje stiller store krav til dit barn og til din tilsynspligt. Vi anbefaler, ikke at overbebyrde børn. Skulle balancesansen grundet en tidlig træning med løbehjul, løbe- eller legecykel alligevel ikke være tilstrækkeligt udviklet, råder vi dig ubetinget til at tage de følgende sikkerhedshenvisninger til efterretning.

∅v i alle tilfælde at cykle med dit barn på et egnet og sikkert areal, inden du lader det køre selv på offentlige gader og veje.

Undgåelse af farer

Dit barn bør først deltage i den offentlige trafik når det kan cykle sikkert. For at kunne opføre sig korrekt på offentlige gader og veje, er det vigtigt for dit barn at kende de vigtigste grundliggende færdselsregler. Overbebyrd ikke dit barn. Andre trafikanter, især biler, foruroliger den endnu uerfarne nye trafikant.

Køreteknik

Forklar dit barn, hvordan cyklen betjenes inden den første kørsel. Det bør først i ro og mag gøre sig fortrolig med cyklens forskellige komponenter. Dette gælder især for bremsernes funktion. ∅v bremsning med barnet på et sikkert areal (f.eks. på en legegade). For kraftig bremsning med forhjulsbremsen kan blokere forhjulet – og forårsage et styrt. Forsigtig ved fugt eller skærver! Hvis der findes cykelstier, bør disse også bruges, her bør voksne være forbilleder.

Retlige henvisninger:

Din nye cykel opfylder alle betingelser i den tyske færdselslov og må derfor bruges på offentlige gader og veje. En betingelse er dog, at dit barn er over 8 år gammelt, ellers skal det bruge fortovet, som principielt er tilladt indtil barnet er 10 år gammelt.

Brug af cyklen

Den tilladte totalvægt for denne cykel (cyklist inkl. cykel og evt. bagage) er ved 20" maks. 60 kg; ved 24" maks. 100 kg. Den tilladte belastning af bagagebæreren er afhængig af dennes udførelse (se Bagagebærer-indtryk). Ved modeller, der leveres uden bagagebærer, kan der eftermonteres en egnet bagagebærer. Af køresikkerhedsgrunde anbefaler dog ikke at bruge bagagebæreren som lastbærer.

Denne cykle må kun bruges på befæstede gader og veje uden forhindringer. Cyklen er ikke egnet til spring, tricks og terrænkørsel.

Cyklen er ikke egnet til montering af barnesæder eller trailere. Vær ved brug og vedligeholdelse opmærksom på eventuelle fangesteder.

Cykelhjelm og beklædning

Sørg for, at man ser dit barn så tidligt som muligt. I den forbindelse bør dit barn bære lys, påfaldende beklædning (om muligt med reflekterende materialer). PUKY anbefaler brug af en godt siddende cykelhjelm iht. DIN EN 1078, med CE-mærkning (se PUKY tilbehør).

Udpakning og leveringsomfang

Brug ingen skarpe genstande til åbning af emballagen og til fjernelse af beskyttelsesmaterialet. Du kan ved en fejltagelse komme til at beskadige lakeringen eller dele af cyklen.

Hold enhver art emballagemateriale væk fra børn.

■ Tag alle delene ud af emballagen.
■ Fjern beskyttelsesmaterialet.

Kontrollér om leveringen er fuldstændig og ubeskadiget. Skulle der mangle noget, bedes du henvende dig til din forhandler inden du går videre med arbejdet.

Gør cyklen klar til brug under hensyntagen til barnets størrelse. Indstil sadlen således, at i det mindste täspidserne, eller endnu bedre hele foden när jorden for at kunne holde balancen när man holder stille. I den forbindelse skal man være opmærksom på markeringen for minimumsindstiksdybden på sadelpinden. Mere dertil nedenfor.

Vær opmærksom på venstre henholdsvis højregevindet ved montering af pedalerne (mærkning med R eller L i gevindnavet på pedalakslen).

Efter monteringen skal du foretage en kontrol af cyklen i henhold til sikkerhedstjeklisten!

Til monteringen skal du bruge følgende værktøj:

■ unbrakonøgler 4 mm, 5 mm og 6 mm
■ gaffelnøgle 15 mm

Istjerneskruetrækker

Indstilling af siddeposition

Indstilling af siddehøjde:

Fig. 1: Når sadelklemmen er løsnet med en 5 mm unbrakonøgle, kan sadlen trækkes ud. Indstil siddehøjden således, at i det mindste tåspidserne, eller endnu bedre hele foden når jorden for at kunne holde balancen når man holder stille.

Børnecykel

Sadelpindens minimumsindstiksdybde er kendetegnet med en markering. Sadelpinden må ikke trækkes længere ud af sadelrøret end denne markering. Spænd derefter sadelfast-spændingen fast igen (spændemoment 5-8 Nm).

Vær opmærksom på følgende principper:

Minimal sadelhøjde:

20" Crusader / Skyride: 59 cm

24" Crusader / Skyride: 67 cm

24" Skyride: 65 cm

Maksimal sadelhøjde:

20" Crusader / Skyride: 68 cm Skyride: 71 cm

24" Crusader / Skyride: 82 cm

24" Skyride: 81 cm

Indstilling af styrets højde ved modeller med skaft til frempind:

Fig. 2: Indstil siddepositionen således, at barnet sidder opret og har en god oversigt. Styr, håndbremsehåndtag og ringeklokke skal være let tilgængelige for barnet. Frempindens minimumsindstiksdybde er kendetegnet med en markering på dennes skaft. Frempinden må ikke trækkes længere ud af gaffelskaftet end denne markering.

Spændemoment til fastspænding af frempinden i gaffelskaftet: 15 Nm.

Spændemoment til fastspænding af styret i frempinden: 10 Nm.

Indstilling af styrets højde ved modeller med skaft til frempind:

Styret er fra fabrikken indstillet på den højeste position, dvs. alle spacer befinder sig under frempinden. Om nødvendigt kan styret sænkes ved demontering af frempinden og ombygning af spaceren.

Fig. 3: Løsn og fjern først Ahead-kappen (1). Derefter løsner du de to skruer på gaffelskaftets klemme (2). Nu kan frempinden trækkes af gaffelskaftet (3). Indstil nu styrets højde efter behov. Mulige positioner er:

■ alle spacer under frempinden (højeste styrposition, indstillet fra fabrikken)

■ Spacer over und under frempind (midterste styrposition)

■ alle spacer over frempind (laveste styrposition)

Der må ikke fjernes nogen spacer!

Fig. 4: Montér Ahead-kappen igen efter ombygningen af spaceren, stil styret lige i køreretning og indstil styrelejets slør korrekt. Brug dertil indstillingsskruen i Ahead-kappen (1). Korrekt indstilling: styret skal stadig kunne drejes, uden at styrelejet har slør.

Spænd nu frempindens klemmeskruer igen med det korrekte drejemoment (2).

Spændemoment til fastspænding af frempinden i forgaffelrør: 5-6 Nm Kontrollér, at frempinden sidder drejesikkert fast på gaffelskaftet.

Indstilling af bremsen:

Cyklen har to fælgbremser. Det venstre bremsehåndtag betjener forhjulsbremsen, det højre bremsehåndtag betjener baghjulsbremsen. Afhængigt af modellen har cyklen også en frihjulsbremse på baghjulet.

Fig. 5: Nu centrerer du bremsearmene ved at dreje på indstillingsskruen (1). Afstanden bremsebelægning <-> fælge skal være identisk på højre og venstre side og bremsen skal gribe ens på begge sider. Dertil skal du bruge en stjerneskruetrækker. Ved at skrue skruen ind bevæger du den pågældende bremsearm væk fra fælgen, ved at skrue den ud ind mod fælgen.

I den forbindelse er det vigtigt at trække bremsehåndtaget flere gange, så bremsearmenes spænding fordeler sig ens på begge sider og så indstillingen aktiveres.

Fig. 6: Grebsafstanden (afstand bremsehändtag - styr) kan indstilles ved hjælp af en unbrakoskrue på bremsehändtaget. Vær opmærksom på, at bremsen skal gribe, inden bremsehändtaget berører styret!

Fig. 7: Trækspændingen kan indstilles ved hjælp af fingerskruen på bremsehåndtaget.

Bremsen er korrekt indstillet, når bremsebelægningerne har en afstand på ca. 1,5 mm til fælgen.

Indstilling af bremsebelægning

Fig. 8: Løsn bremsebelægningens fastgørelsesmøtrik ved hjælp af en unbrakonøgle 5 mm (1) og udskift bremsebelægningerne.

Bremsebelægningerne skal sidde i en afstand på ca. 1 mm under fælgens overkant (2). Skulle indstillingen ikke være korrekt, løsner du bremsebelægningens fastgørelsesmøtrik ved hjælp af en unbrakonøgle 5 mm (1) og justerer disse som beskrevet ovenfor. Træk bremsehåndtaget og spænd møtrikken igen (5-8 Nm).

Bremsen er korrekt indstillet, når bremsebelægningerne har en afstand på ca. 1,5 mm til fælgen. Skulle en efterjustering være nødven-dig, kan du gøre dette ved at løsne klemmeskruen (3) og efterjustere trækspændingen (spænd derefter klemmeskruen igen med 6-8 Nm!) eller som beskrevet i Fig. 7.

Indstilling af kædespænding (Modeller med gearnau)

Kæden bør have et vertikalt spillerum på ca. 1,5 cm. Kædespændingen indstilles på følgen-de måde:

Fig. 9: Løsn baghjulets to hjulmøtrikker Nu kan kædespændingen justeres ved at forskyde baghjulet. Derefter spænder du hjulmøtrikkerne igen (spændemoment 20 Nm). Ved modeller med kædegear reguleres kædespændingen via bagskifteren.

Her skal man ved en udskiftning af kæden være opmærksom på den korrekte kædelængde.

Indstilling af gearskift (modeller med 3-navgear)

Montering af skiftestift

Fig. 10: Tag skiftestiften ud af plastikposen og stik den til anslag med den sorte fjeder først ind i den højre side (i køreretning) af bagakslen.

Fig. 11: Derefter kan du sætte skifteboksen på bagakslen og spænde den fast med en 5 mm unbrakonøgle (3-5 Nm).

Andre indstillinger på skifteboksen ikke er nødvendige.

Indstilling af kædegear (Modeller med kædegear)

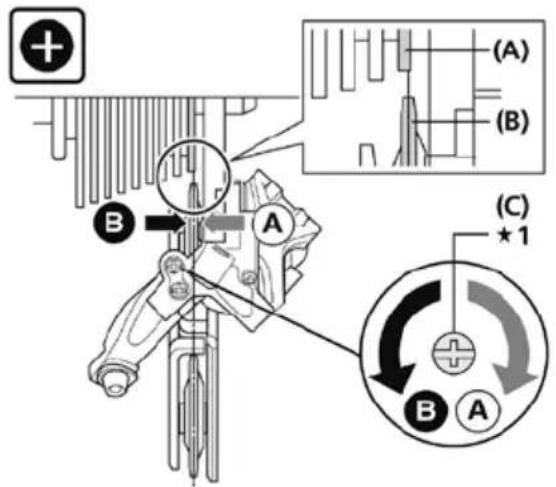

1. Indstilling af begrænsning til det laveste gear

Drej den øverste indstillingsskrue indtil styrer-ullen set bagfra befinder sig parallelt til det mindste tandhjuls konturlinje.

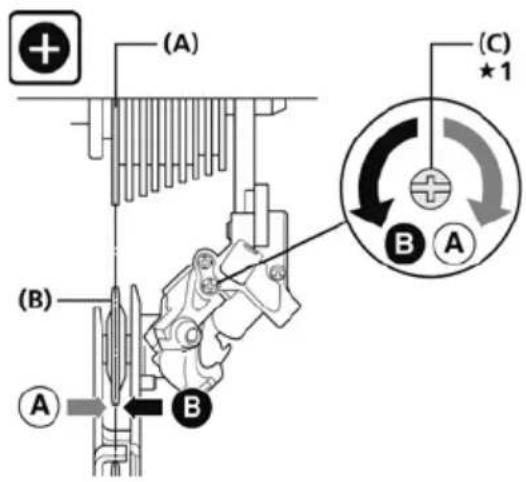

1. Indstilling af begrænsning til det højeste gear

Drej den nederste indstillingsskrue indtil styrer-ullen bevæger sig i en position på langs med det største tandhjul.

(A) (B) (A) (C) ★1 B A A B

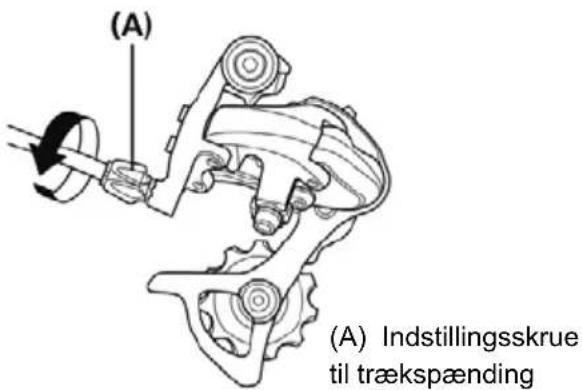

1. Indstilling af trækspænding

Foretag en finindstilling af gearpositionerne ved at dreje på trækindstillingsskruen. Ved at

(A) (A) Indstillingsskrue til trækspænding

dreje mod uret lettes gearskiftet til det næste større tandhjul, ved at dreje med uret til det næste mindre tandhjul.

Du bør kun selv indstille kædegearet, hvis du virkelig kan dette. Er du i tvivl bør du få dette gjort hos en cykelhandler.

Vedligeholdelse og pleje

Det første eftersyn af cyklen bør af sikkerhedsgrunde allerede ske efter en indkøringsperiode på et par timer. Alle vedligeholdelsesarbejder forudsætter faglig ekspertise. Henvend dig til din cykelhandler, hvis du ikke er sikker på om du selv kan udføre disse.

Renhed og korrosionsbeskyttelse

Alle lak- og metaloverflader kan renses og beskyttes med almindelige bilplejemidler. Brug kun miljøvenlige, og under ingen omstændigheder aggressive rengøringsmidler.

Smør eller rengør kæden regelmæssigt (kæde- og universal olier).

Fælgenes sider skal være fedtfri (bremseflader)!

Cyklen skal beskyttes mod strøsalt og længere opbevaring i fugtige rum (f.eks. garage) skal undgås. Skulle du alligevel opbevare cyklen i fugtige omgivelser, skal du beskytte ulakerede metaldeles overflader (skruer, møtrikker etc.) med en egnet overfladebehandling (f.eks. sprøjtevoks).

Nav og kuglelejers indstilling og smøring bør fra tid til anden kontrolleres af en fagmand. Brug ikke højtryks- / damprenser) til rengøring af cyklen.

Belysning

Belysningen baserer på LED-teknologi, hvad der udmærker sig ved lavt strømforbrug og lang levetid.

Kontrollér belysningsanlægget ved at løfte cyklen og dreje forhjulet.

Bremser

Vær opmærksom på forhjulsbremsens reduce-rede bremsevirkning ved våde vejrforhold.

Pludselig, kraftig opbremsning med fælgbrem- sen bør undgås, (især V-brakes har en meget stort bremsevirkning) da cyklens køreegenska- ber derigennem pludselig ændrer sig, hvad der kan føre til et styrt.

Ved længere kørsel ned ad bakke skal man undgå at bremse permanent med frihjulsbrem- sen (der opstår derved en stærk opvarmning af frihjulsbremsenavet).

Hvis bremsehåndtaget kan trækkes mere end halvdelen af dets vandring ind imod styret, skal bremsen efterjusteres. Bremsefladerne skal være rene og fedtfri og bremsebelægningerne skal stå parallelt over for hinanden. Bremsebelægningerne bør ligger til i en afstand på 1 mm under fælgkanten og monteres lidt skrånende mod fælgen.

Nedslidte belægninger skal omgående udskiftes!

Sørg ved udskiftning for at bruge originale belægninger, eller at de i det mindste passer til fælgenes materiale (f.eks. er mærket med: „Alloy / Alu“ ved alu-fælge).

Vær opmærksom på nedslidning af fælgene

Kontrollér fælgenes tilstand regelmæssigt og vær særligt opmærksom på slidrillen. Henvend dig rettidigt (når man kun kan ane rillen) til dit cykelværksted. Fare for brud- og ulykker!

Kontrollér kædespændingen og juster i givet fald ved at løsne baghjulet, justere kæden og spænde det fast igen).

Vær opmærksom på det rigtige lufttryk (det korrekte lufttryk står på siden af dækkene). Beskadigede eller deformerede komponenter må ikke repareres, men skal udskiftes. Originale reservedele er tilgængelig hos din PUKY-forhandler.

Sliddele: dæk (inkl. slanger), fælgen, bremse-kabel, bremsebelægninger, kæde, tandhjul, greb.

Cyklen er, som alle mekaniske komponenter, udsat for slid og høje belastninger. Forskellige materialer og komponenter kan reagere forskelligt på slitage grundet belastning. Hvis den planlagte brugstid for en komponent er overskredet, kan denne pludselig svigte og derved eventuelt skade brugeren. Enhver form for revner, riller eller farveændringer i områder med høj belastning angiver at komponentens brugstid er udløbet; komponenten bør så udskiftes.

Praksistip:

Komponenter, som er underlagt en relativ høj slitage, er især: dæk (inkl. slanger), fælge i forbindelse med fælgbremser, bremsebelægninger, bremsekabler, skiftekabler, kæde, kædehjul, lejer, greb, lysanlæggets lyskilder.

Senere monteret udstyr og ændringer på cyklen (især på bremseanordninger) ændrer køreegenskaberne og kan medføre risici. Vær ved udskiftning af komponenter, der er omfattet af færdselsloven, opmærksom på, at udskiftningen ikke påvirker overensstemmelsen med denne.

Materialefejlgaranti

Der gælder det lovpligtige ansvar for mangler. Skader, som opstår på grund af forkert brug, vold, utilstrækkelig vedligeholdelse eller normalt slid, er ikke omfattet af ansvaret for mangler. I henhold til færdselsloven skal disse vigtige funktioner kontrolleres inden enhver kørsel!

Sikkerhedstjekliste

Sadel

Sadel drejesikker (12 Nm) ^*

Sadelpind drejesikker (5-8 Nm)*

Markering for minimumsindstiksdybde overholdt☐

Styr/frempind (modeller med skaft til frempinden)

Gaffelskaft drejesikker (15 Nm) ^*

Markering for minimumsindstiksdybde overholdt☐

Styr drejesikker i frempind (10 Nm)*

Greb drejesikre, opret siddeposition

Styr/frempind (modeller med Ahead-frem-pind)

Frempind drejesikker på gaffelskaft (5-6 Nm)*

Styr drejesikker i frempind (5-6 Nm) ^*

Greb drejesikre, opret siddeposition

Håndbremse

Bremsehåndtag drejesikker (5 Nm), let tilgængeligt

Funktion fejlfri □

Bremsebelægninger rene, fedtfri, korrekt positioneret ☐

Frihjulsbremse

Funktion kontrolleret

Kæde

Kædespænding i orden

Tilstrækkelig smøring

Kædeskærm komplet

Dæk

tilstrækkelig profil / lufttryk

(tilladt lufttryk står på dækkene)

Hjul

Hjulmøtrikker godt spændt

(VR 15 Nm, HR 20 Nm) ^*

slagfri □

Eger strammet ensartet □

Pedaler

fast og korrekt monteret

(bemærk L/R [venstre/højre])

Drejer let □

Ringeklokke

højt ringende, let tilgængelig

Forlygte

fast og korrekt indstillet / funktion i orden

Generator

Montering: løberetning, letgående,

slørfri / bevægelig

god stelkontakt, tilslutning blank og fast

Baglygte

fast og korrekt indstillet / funktion i orden

(*Skruespændemomenter i Nm)

Introduzione

Udfyld venligst typeskiltet på næste side! PUKY typeskiltet er, som følgende tegninger viser, anbragt på køretøjet og skal skrives ned ved bestilling af reservedele ved forhandleren.
