BRUGSANVISNING Purity C AC BRITA

1 Oversigt over begreberne
2 Generelle informationer
3 Drifts- og sikkerhedshenvisninger
4 Installation
5 Udskiftning af filterpatronen
6 Forskærings- og kapacitetstabeller
7 Vedligeholdelse
8 Udbedring af fejl
9 Tekniske data

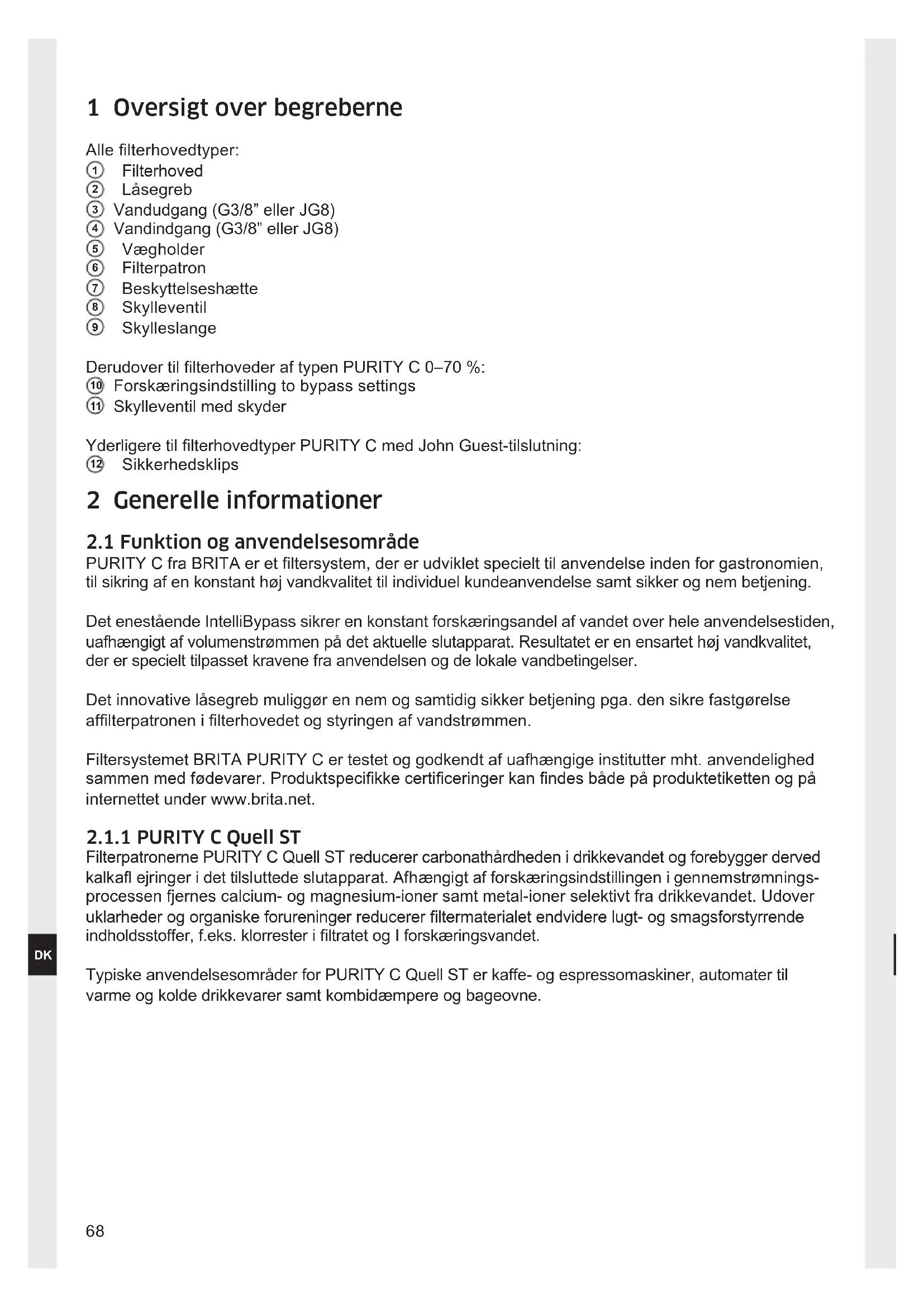

1 Oversigt over begreberne

Alle filterhovedtyper:

① Filterhoved
② Låsegreb
③ Vandudgang (G3/8" eller JG8)
④ Vandindgang (G3/8" eller JG8)
⑤ Vægholder
⑥ Filterpatron
⑦ Beskyttelseshætte
⑧ Skylleventil
⑨ Skylleslange

Derudover til filterhoveder af typen PURITY C 0–70 %:

⑩ Forskæringsindstilling to bypass settings
⑪ Skylleventil med skyder

2.1 Funktion og anvendelsesområde

PURITY C fra BRITA er et filtersystem, der er udviklet specielt til anvendelse inden for gastronomien, til sikring af en konstant høj vandkvalitet til individuel kundeanvendelse samt sikker og nem betjening.

Det enestående IntelliBypass sikrer en konstant forskæringsandel af vandet over hele anvendelsestiden, uafhængigt af volumenstrømmen på det aktuelle slutapparat. Resultatet er en ensartet høj vandkvalitet, der er specielt tilpasset kravene fra anvendelsen og de lokale vandbetingelser.

Det innovative låsegreb muliggør en nem og samtidig sikker betjening pga. den sikre fastgørelse affilterpatronen i filterhovedet og styringen af vandstrømmen.

Filtersystemet BRITA PURITY C er testet og godkendt af uafhængige institutter mht. anvendelighed sammen med fødevarer. Produktspecifikke certificeringer kan findes både på produktetiketten og på internettet under www.brita.net.

2.1.1 PURITY C Quell ST

Filterpatronerne PURITY C Quell ST reducerer carbonathårdheden i drikkevandet og forebygger derved kalkafl ejringer i det tilsluttede slutapparat. Afhængigt af forskæringsindstillingen i gennemstrømningsprocessen fjernes calcium- og magnesium-ioner samt metal-ioner selektivt fra drikkevandet. Udover uklarheder og organiske forureninger reducerer filtermaterialet endvidere lugt- og smagsforstyrrende indholdsstoffer, f.eks. klorrester i filtratet og I forskæringsvandet.

Typiske anvendelsesområder for PURITY C Quell ST er kaffe- og espressomaskiner, automater til varme og kolde drikkevarer samt kombidæmpere og bageovne.

2.1.2 PURITY Finest C

PURITY Finest C-filtrat understøtter individuel kaffearoma – særligt ved espresso – og hjælper med at udfolde smagen. Karakteristika for kaffens crema intensiveres betydeligt.

I gennemstrømningsprocessen udtages der selektivt kalcium- og magnesium-ioner samt metalioner fra drikkevandet.

Ud over uklarheder og organiske forureninger reducerer filtermaterialet endvidere lugt- og smagsforstyrrende indholdsstoffer, f.eks. klorrester i filtratet.

⚠ Vigtigt: PURITY Finest C er ikke egnet til anvendelse foran kombidampere og bageovne. Tilslutning efter et blødgøringsanlæg i bygningen anbefales ikke. PURITY Finest C-patroner skal anvendes med en forskæringsindstilling på 0 %.

2.1.3 PURITY Fresh C

Filterpatronerne PURITY Fresh C reducerer ud over uklarheder og organiske urenheder også lugt- ogsmagsforstyrrende indholdsstoffer i drikkevandet, f.eks. klor og klorforbindelser. Partikler, der indskrænkermaskinen, holdes tilbage.

PURITY Fresh C er særligt udviklet til smagsoptimering og opfriskning af vandet til kaffe-/espresso- og vendingautomater.

2.1.4 PURITY C AC

Udover uklarheder og organiske forureninger reducerer filterpatronen PURITY C AC også lugt- og smagsforstyrrende indholdsstoffer, f.eks. klorrester. Endvidere tilbageholder filtermaterialet partikler på op til 0,5μm.

Typiske anvendelsesområder for PURITY C AC er vendingautomater og ledningsafhængige drikkevandsbeholdere.

2.2 Garantibestemmelser

Filtersystemet PURITY C dækkes af den lovpligtige garanti på 2 år. Et garantikrav kan kun gøres gældende, hvis alle henvisninger i denne vejledning er blevet overholdt.

2.3 Opbevaring/transport

Overhold omgivelsesbetingelserne for opbevaring og transport, som er angivet under Tekniske data (kapitel 9).

Manualen skal ses som del af produktet. Den skal opbevares under hele filtersystemets levetid og videregives til senere ejere.

2.4 Genbrug/bortskaffelse

Dette produkts emballagemateriale egner sig til genbrug og kan genanvendes.

Opbrugte filterpatroner tages tilbage ved levering til BRITA via de adresser, som er angivet på omslagets bagside, eller de kan bortskaffes i overensstemmelse med de aktuelt gældende bestemmelser og forskrifter på stedet.

Hvis du ikke sender filterpatronerne tilbage, bedes du bortskaffe alle materialer i overensstemmelse med bestemmelserne på stedet.

3 Drifts- og sikkerhedshenvisninger

3.1 Kvalificeret personale

Installation og istandsættelse af filtersystemet må kun udføres af skolet og autoriseret personale.

3.2 Brug i overensstemmelse med formålet

En korrekt og sikker brug af produktet forudsætter, at installationen, brugen og istandsættelsen udføres som beskrevet i denne manual. Anvend kun filterpatroner, der er beregnede til det foreliggende filtersystem.

3.3 Ansvarsfrihed

Installation og patronveksel skal udføres nøjagtigt efter angivelserne i denne manual. BRITA fralægger sig ethvert ansvar for eventuelle skader inklusive følgeskader, som kan opstå ved en forkert installation eller brug af produktet.

3.4 Særlige sikkerhedshenvisninger

• Som fødevand til BRITA vandfilter-systemet må der kun benyttes vand af drikkevandskvalitet. BRITA vandfiltersystemet er kun egnet til koldtvandsanvendelse inden for det vandindgangstem - peraturområde, der er angivet i kapitel 9.
• I tilfælde af, at de officielle myndigheder opfordrer til at koge ledningsvandet, skal filtersystemet tages ud af brug. Når opfordringen til at koge vandet ophæves, skal filterpatronen udskiftes og tilslutningerne rengøres.
• Af hygiejniske årsager udsættes patronens filtermateriale for en særlig behandling med sølv. Der kan afgives en meget lille mængde sølv til vandet, hvilket er sundhedsmæssigt uskadeligt. Dermed opfyldes anbefalingerne for drikkevand fra Verdenssundhedsorganisationen (WHO).
• Det anbefales generelt at koge vandet fra hanen for visse persongrupper (f.eks. immunsvækkede mennesker, babyer). Det gælder også for filtreret vand.
• Meddelelse til dialysepatienter eller patienter med nyrelidelser: Under filtreringsprocessen kan der opstå en let forhøjelse af kaliumindholdet. Hvis De er nyrepatient og/eller skal overholde en speciel kaliumdiæt, anbefaler vi, at De forinden spørger Deres læge.
  • Vandfiltratet hører under kategori 2 iht. EN 1717.
• BRITA anbefaler, at filtersystemet ikke tages ud af brug over en længere periode. Hvis BRITA filtersystemet PURITY C står ubrugt hen i nogle dage, anbefaler vi, at filtersystemet skylles med det skyllevolumen, der er angivet i nedenstående tabel.

Filterpatron Skyllevolumen efter 2–3	dages stil-stand	Skyllevolumen efter 4 ugers stilstand
PURITY C25* 1,4 liter 14 liter
PURITY C50 2 liter 20 liter
PURITY C150 3 liter 30 liter
PURITY C300 6 liter 60 liter
PURITY C500 10 liter 100 liter
PURITY C110 0 18 liter 180 liter
PURITY C1000 AC 1 liter 10 liter

*kun tilgængelig i Spanien, Frankrig og Italien

• Under brug må filtersystemet ikke åbnes eller afmonteres. Filterpatronen må ikke åbnes.

- Produktionsdato

Produktionskode filterhoved – eksempel: H 3375 01381
3	Produktionsår, her: 2013
37	Produktionsuge, her: kalenderuge 37
5	Produktionsdag fra mandag (1) til fredag (5), her: fredag
01381	fortløbende identifikations-nummer
Produktionskode filterpatron – eksempel: B3224350010
3 Produktionsår, her: 2013
22 Produktionsuge, her: kalenderuge 22
4 Produktionsdag fra mandag (1) til fredag (5), her: torsdag
35 Nummer på blandingsvariant, her: nr. No. 35
0010 fortløbende nummer på filterpatron, her den tiende patron; nulstilles ved dagsskift

3.5 Sikkerhedstekniske monteringshenvisninger

• Slutapparatet, der drives med filteret, skal være frit for kalk- og gipsaflejringer før installation.
• Beskyt filtersystemet mod direkte sollys og mekaniske beskadigelser. Må ikke monteres i nærheden af varmekilder og åben ild.
• Foran filtersystemets indgangsslange skal der være installeret en spærreventil.
• Hvis vandtrykket er større end 8,6 bar, skal der indbygges en trykreduktionsventil foran filtersystemet.
• Ved valget af materialer for vandberørende dele bagved BRITA filtersystemet skal man tænke på, at afcarboniseret vand procesbetinget indeholder fri kulsyre. Derfor må der kun anvendes dertil egnede materialer. Vi anbefaler, at man bruger BRITA-slanger.
• Alle dele skal installeres i overensstemmelse med landets specielle retningslinjer vedrørende installation af drikkevandsudstyr.

4 Installation

⚠ Vigtigt: Inden installation skal man være opmærksom på de tekniske data (kapitel 9) samt driftsog sikkerhedshenvisningerne (kapitel 3). Efter opbevaring og transport under 0 °C skal produktet opbevares med åben originalemballage og under de angivne driftstemperaturer(kapitel 9) i min. 24 timer før ibrugtagning.

4.1 Montering af filterhovedet, vandtilslutning

• Luk for vandtilførslen, og sluk for spændingsforsyningen til slutapparatet.
• Monter vægholderen ⑤ i den påtænkte position.

⚠ Vigtigt: Ved monteringen skal man være opmærksom på indbygningsmål, slangernes bøjeradier og tilbehørets (f.eks. BRITA FlowMeter) mål. Med vægholder må det kun installeres lodret! PURITY C1100 kan ikke installeres med vægholder.

• Monter slanger ved vandindgangen "IN" ④ og -udgangen "OUT" ③ på filterhovedet ①
• Ved G3/8"-tilslutninger skal der anvendes fladpakninger, og ved John Guest-tilslutninger skal der anvendes slanger med en diameter på 8 mm. Ved John Guest-tilslutninger skal de to sikkerhedsclips ⑫ indsættes efter montering af slangen.

⚠ Vigtigt: Det maks. tilspændingsmoment ved G3/8"-tilslutninger må ikke overskride 14 Nm! Der må kun anvendes slangetilslutninger med fladpakninger, da slanger med koniske forskruninger beskadiger filterhovedets tilslutninger og fører til opløsning af garantien! Det anbefales, at man bruger BRITA-slanger.

• Ved anvendelse af filterhoveder PURITY C 0–70 % kontrolleres forskæringsindstilling ⑩ (indstillet til 30 % fra fabrikkens side) og tilpasses evt. til carbonathårdheden (PURITY C Quell ST) (kapitel 4.2).
• Sæt filterhovedet ① ind i vægholderen ⑤.

4.2 Indstilling af forskæring og kapacitet til PURITY C 0–70 % filterhoveder

• Fastslå carbonathårdhed (til PURITY C Quell ST filterpatroner) eller totalhårdhed (til PURITY Finest C filterpatroner) i det lokale vand med BRITA carbonathårdhedstest eller BRITA totalhårdhedstest. Alternativt kan det lokale vandværk give oplysninger om den lokale carbonathårdhed.
• Fastsæt forskæringsindstillinger og kapacitet iht. anvendelsen og den fastsatte carbonathårdhed med forskærings- og kapacitetstabellen (side 2–6).
• Indstil derefter forskæringsindstillingen ⑩ på den fastsatte værdi.
• For en præcis, konstant kontrol af, i hvor høj grad filterpatronen er opbrugt, anbefales det at installere et BRITA FlowMeter 10–100 A.
• Bemærk: Ved PURITY C AC, PURITY Finest C og PURITY Fresh C filterpatroner bliver alt forsyningsvandet filtreret. Filterpatronen kan anvendes med filterhoveder med variabel og fast indstillet forskæring. Der tages ikke hensyn til den evt. indstillede forskæringsandel i filterhovedet.

4.3 Indsætning af filterpatronen

• Træk beskyttelseskappens laske ⑦ af i opadgående retning, fjern beskyttelseskappen.
• Afmærk den næste udskiftningsdato i datofeltet på filterpatronen ⑥.
• Indsæt filterpatronen ⑥ lodret i filterhovedet ①.

⚠ Vigtigt: Filterpatronen kan kun indsættes, när låsegrebet er åbent.

Sørg for, at filterpatronen sidder rigtigt.

- Drej låsegrebet ②, indtil du mærker, den går i lås.

4.4 Ibrugtagning

• Åbn for vandtilførslen, og tænd for slutapparatets spændingsforsyning.
• Benyt skylleventilen ⑧, og skyl filtersystemet igennem, indtil vandet løber klart og uden luftbobler. Der skal min. skylles med to 2 nettovolume (Kapitel 9).

Bemærk: Ved udluftning/skylning skal det vand, der kommer ud af skylleslangen ⑨, opsamles i en egnet beholder.

- Kontroller systemet for eventuelle lækager.

5 Udskiftning af filterpatronen

PURITY C filterpatronen skal udskiftes efter opnåelse af den angivne kapacitet (se kapitel 6), maskinproducentens angivelser eller senest 12 måneder efter ibrugtagning, alt efter hvilket, der forekommer først.

⚠ Vigtigt: Ved udskiftningen skal alle monterede dele nøje undersøges! Defekte dele skal udskiftes, og snavsede dele skal rengøres! Inden udskiftningen skal man være opmærksom på drifts- og sikkerhedshenvisningerne (kapitel 3). Efter opbevaring og transport under 0 °C skal produktet opbevares med åben originalemballage og under de angivne driftstemperaturer (kapitel 9) i min. 24 timer før ibrugtagning.

Bemærk: Når låsegrebet er åbent, er vandtilførslen i patronen afbrudt, hvorved kortslutningsdrift med en direkte vandstrøm fra vandindgangen ④ til vandudgangen ③ er mulig. (Efter behov kan vandtilførslen lukkes og strømforsyningen til slutapparatet slukkes.)

• Åbn läsegrebet ②.
• Åbn skylleventilen ⑧, og gør systemet trykløst.
• Tag den opbrugte filterpatron ⑥ ud af filterhovedet ①. Vær herved opmærksom på vægten af patronen.

Bemærk: Filterpatronen kan drejes 90° i vægholderen, så den er nem at tage ud.

Filtersystemerne PURITY C AC og PURITY Fresh C har en filterkapacitet på 10.000 l eller 12.000 l uafhængigt af carbonathårdhed og den indstillede forskæringsandel. Alt indgangsvandet filtreres.

Bemærk: De angivne kapaciteter er testet og beregnet på baggrund af almindelige anvendelses- og maskinforhold. På grund af eksterne indflydelsesfaktorer (f.eks. svingende råvandskvalitet og/eller maskintype) kan der forekomme afvigelser fra disse angivelser.

7 Vedligeholdelse

Kontroller regelmæssigt filtersystemet for lækager. Kontroller regelmæssigt slangerne for steder med knæk. Knækkede slanger skal udskiftes. Hele filtersystemet skal turnusmæssigt udskiftes senest efter 10 år.

Slangerne skal turnusmæssigt udskiftes senest efter 5 år.

⚠ Vigtigt: Inden udskiftning skal man være opmærksom på de tekniske data (kapitel 9) samt driftsog sikkerhedshenvisningerne (kapitel 3).

Filtersystemet rengøres regelmæssigt udvendigt med en blød, fugtig klud.

Bemærk: Der må ikke anvendes ætsende kemikalier, rengøringsopløsninger eller kraftige rengøringsmidler.

8 Udbedring af fejl

8.1 Ingen vandstrøm

Årsag: Der er lukket for vandtilførslen.

Udbedring af fejl: Åbn for vandtilførslen på den forkoblede spærreventil eller ved at lukke låsegrebet ② på filterhovedet ①.

8.2 Ingen eller for lav vandstrøm trods åben vandtilførsel

Årsag: Ledningstrykket er for lavt.

Udbedring af fejl: Kontroller ledningstrykket. Hvis fejlen stadigvæk forekommer, skal filtersystem og filterpatron kontrolleres og i givet fald udskiftes.

Årsag: Filterhovedet er ikke monteret i strømningsretningen.

Udbedring af fejl: Afmonter filterhovedet, og installer det i strømningsretningen (kapitel 4).

8.3 Lækage

Årsag: Forskruningerne er ikke monteret korrekt.

Udbedring af fejl: Kontroller ledningstrykket. Kontroller alle forskruninger, og monter dem i overensstemmelse med kapitel 4. Hvis fejlen stadigvæk forekommer, skal filtersystemet udskiftes.

9 Tekniske data

		Filtersystem PURITY C med filterpatron
Driftstryk 2 bar til maks. 8,6 bar
Vandindgangstemperatur 4 °C til 30 °C
Omgivelses-temperatur ved	Drift 4 °C til 40 °C
	Opbevaring/transport	-20 °C til 50 °C
Tilslutning vandindgang/vandudgang G3/8"		eller John Guest 8 mm
Filtersystem		C25 Quell ST	C50 Quell ST	C150 Quell ST	C300 Quell ST	C500 Quell ST	C1100 Quell ST
Gennemstrømning ved 1 bar tryktab		160 l/h	160 l/h	145 l/h	140 l/h	140 l/h	150 l/h
Nominal gennemstrømning		30 l/h	60 l/h	60 l/h	60 l/h	100 l/h	100 l/h
Tryktab ved nominal gennemstrømning		0,1 bar	0,25 bar	0,25 bar	0,25 bar	0,5 bar	0,5 bar
Netto volume		0,85 l	1 l	1,9 l	2,9 l	5,4 l	8,7 l
Vægt	tør	0,8 kg	1,0 kg	1,8 kg	2,8 kg	4,6 kg	7,7 kg
	våd	1,2 kg	1,6 kg	2,8 kg	4,2 kg	6,9 kg	12,5 kg
Sammenligningskapacitet*		170 l	435 l	1.278 l	2.066 l	4.125 l	8.670 l
Mål (bredde/dybde/højde)	Filtersystem (filterhoved med filterpatron)	119 mm/108 mm/219 mm	119 mm/108 mm/268 mm	117 mm/104 mm/419 mm	125 mm/119 mm/466 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm
	Filterpatron	108 mm/108 mm/210 mm	108 mm/108 mm/259 mm	104 mm/104 mm/410 mm	119 mm/119 mm/457 mm	144 mm/144 mm/548 mm	184 mm/184 mm/548 mm
	Indbygningsmål (lodret indbygning med vægholder)	137 mm/130 mm/219 mm	137 mm/130 mm/268 mm	137 mm/128 mm/419 mm	137 mm/136 mm/466 mm	144 mm/148 mm/557 mm	-
Driftsposition		Vandret eller lodret
		Filtersystem PURITY C med filterpatron
Driftstryk 2 bar til maks. 8,6 bar
Vandindgangstemperatur 4 °C til 30 °C
Omgivelses-temperatur ved	Drift 4 °C til 40 °C
	Opbevaring/transport	-20 °C til 50 °C
Tilslutning vandindgang/vandudgang G3/8" eller John Guest 8 mm
Filtersystem		Finest C150	Finest C500	Finest C1100	Fresh C50	C1000 AC
Gennemstrømning ved 1 bar tryktab		145 l/h	140 l/h	150 l/h	160 l/h	140 l/h
Nominel gennemstrømning		60 l/h	100 l/h		60 l/h	30–180 l/h**
Tryktab ved nominel gennemstrømning		0,25 bar	0,5 bar		0,25 bar	0,2–1,4 bar**
Netto volume		1,9 l	5,4 l	8,7 l	1 l	0,23 l
Vægt	tør	1,8 kg	4,6 kg	7,7 kg	0,7 kg	0,5 kg
	våd	2,8 kg	6,9 kg	12,5 kg	1,5 kg	1,0 kg
Sammenligningskapacitet*		-	3.170 l	-	-	-
Mål (bredde/dybde/højde)	Filtersystem (filterhoved med filterpatron)	117 mm/104 mm/419 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm	119 mm/108 mm/268 mm	109 mm/93 mm/238 mm
	Filterpatron	104 mm/104 mm/410 mm	144 mm/144 mm/548 mm	184 mm/184 mm/548 mm	108 mm/108 mm/259 mm	88 mm/88 mm/231 mm
	Indbygningsmål (lodret indbygning med vægholder)	137 mm/128 mm/419 mm	144 mm/148 mm/557 mm	-	137 mm/130 mm/268 mm	137 mm/120 mm/238 mm
Driftsposition		lodret			Vandret eller lodret
Beregnet filterkapacitet		-	-	-	-	10.000 l
Klorreduktion DIN EN 14898		-	-	-	-	>90%
Klorreduktion NSF 42		-	-	-	-	Class I (50%)
Partikeltilbageholdelse NSF 42		-	-	-	-	Class I (0,5μm)

* Sammenligningskapacitet iht. DIN 18879-1:2007: Sammenligningskapaciteten er en standardiseret faktor, ud fra hvilken man kan sammenligne forskellige filtre. Sammenligningskapaciteten fastsættes under ekstreme betingelser. Den brugbare kapacitet i den reelle drift er højere end sammenligningkapaciteten og kan afvige betydeligt ud fra driftbetingelserne.

** Driftsgennemstrømningsområde og tilhørende tryktab: 30–180 l/h / 0,2–1,4 bar
