MANUALE UTENTE Purity C AC BRITA

1 Panoramica delle definizioni
2 Informazioni generali
3 Indicazioni sul funzionamento e sulla sicurezza
4 Installazione
5 Sostituzione della cartuccia filtrante
6 Tabelle del by-pass e della capacità
7 Manutenzione
8 Eliminazione guasti
9 Dati tecnici
10 Ulteriori informazioni sul prodotto

Teste del filtro PURITY C 0 % e PURITY C 30 % con regolazione fissa del by-pass

Teste del filtro PURITY C 0 % con regolazione fissa del by-pass

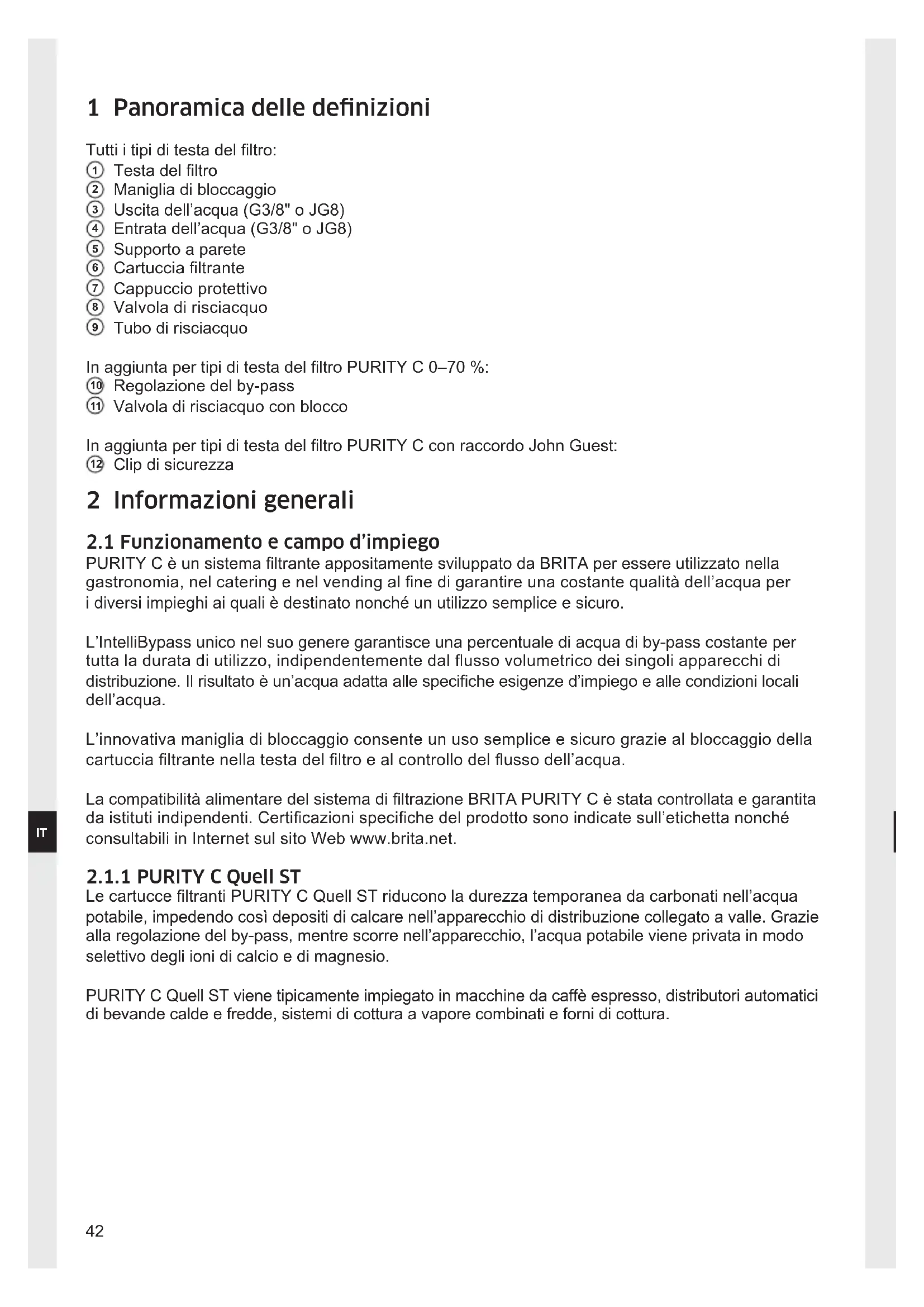

1 Panoramica delle definizioni

Tutti i tipi di testa del filtro:

① Testa del filtro
② Maniglia di bloccaggio
③ Uscita dell'acqua (G3/8" o JG8)
④ Entrata dell'acqua (G3/8" o JG8)
⑤ Supporto a parete
⑥ Cartuccia filtrante
⑦ Cappuccio protettivo
⑧ Valvola di risciacquo
⑨ Tubo di risciacquo

In aggiunta per tipi di testa del filtro PURITY C 0–70 %:

⑩ Regolazione del by-pass
⑪ Valvola di risciacquo con blocco

In aggiunta per tipi di testa del filtro PURITY C con raccordo John Guest:

⑫ Clip di sicurezza

2 Informazioni generali

2.1 Funzionamento e campo d'impiego

PURITY C è un sistema filtrante appositamente sviluppato da BRITA per essere utilizzato nella gastronomia, nel catering e nel vending al fine di garantire una costante qualità dell'acqua per i diversi impieghi ai quali è destinato nonché un utilizzo semplice e sicuro.

L'IntelliBypass unico nel suo genere garantisce una percentuale di acqua di by-pass costante per tutta la durata di utilizzo, indipendentemente dal flusso volumetrico dei singoli apparecchi di distribuzione. Il risultato è un'acqua adatta alle specifiche esigenze d'impiego e alle condizioni locali dell'acqua.

L'innovativa maniglia di bloccaggio consente un uso semplice e sicuro grazie al bloccaggio della cartuccia filtrante nella testa del filtro e al controllo del flusso dell'acqua.

La compatibilità alimentare del sistema di filtrazione BRITA PURITY C è stata controllata e garantita da istituti indipendenti. Certificazioni specifiche del prodotto sono indicate sull'etichetta nonché consultabili in Internet sul sito Web www.brita.net.

2.1.1 PURITY C Quell ST

Le cartucce filtranti PURITY C Quell ST riducono la durezza temporanea da carbonati nell'acqua potabile, impedendo così depositi di calcare nell'apparecchio di distribuzione collegato a valle. Grazie alla regolazione del by-pass, mentre scorre nell'apparecchio, l'acqua potabile viene privata in modo selettivo degli ioni di calcio e di magnesio.

PURITY C Quell ST viene tipicamente impiegato in macchine da caffè espresso, distributori automatici di bevande calde e fredde, sistemi di cottura a vapore combinati e forni di cottura.

2.1.2 PURITY Finest C

Il filtrato PURITY Finest C intensifica l'aroma del vostro caffè, specialmente dell'espresso, e ne garantisce il gusto pieno. Le proprietà della crema del caffè vengono nettamente esaltate.

PURITY Finest C viene tipicamente impiegato in macchine da caffè espresso.

Attenzione: Il PURITY Finest C non è indicato per l'uso in sistemi di cottura a vapore combinati e forni. Il sistema di filtrazione non può essere utilizzato in combinazione con addolcitori collegati a monte. Le cartucce PURITY Finest C devono essere utilizzate con una regolazione del by-pass pari allo 0 %.

2.1.3 PURITY Fresh C

Il filtro riduce il contenuto di cloro e migliora sapore ed odore conformemente ai test condotti con standard NSF/ANSI 42.

PURITY Fresh C viene tipicamente impiegato in macchine da caffè espresso ed in distributori automatici di bevande calde.

2.1.4 PURITY C AC

La cartuccia filtrante PURITY C AC riduce, nell'acqua trattata, residui di cloro che possono alterarne l'odore ed il gusto. Inoltre, il filtro trattiene anche particelle di dimensioni fino a 0,5 μm (ove presenti).

PURITY C AC viene tipicamente impiegato in distributori automatici ed in distributori di acqua collegate alla rete idrica.

2.2 Condizioni di garanzia

Il sistema di filtrazione PURITY C è coperto dalla garanzia di 2 anni. Sono esclusi dalla presente Garanzia danni o difetti dovuti ad un impiego, utilizzo o trattamento del prodotto difforme dalle indicazioni contenute nel presente manuale.

2.3 Stoccaggio/Trasporto

Nello stoccaggio e trasporto rispettare le condizioni ambientali indicate nei dati tecnici (capitolo 9).

Il manuale è parte integrante del prodotto e deve essere conservato per tutta la durata utile del sistema di filtrazione, unitamente ad esso, e consegnato al proprietario successivo.

2.4 Riciclaggio/Smaltimento

Il materiale di imballaggio (carta e pellicola) è adatto al riciclaggio e può essere riutilizzato.

Tutti i materiali devono essere smaltiti in conformità alla normativa applicabile vigente. Le cartucce filtranti esaurite possono essere smaltite in conformità con le norme ed i regolamenti locali in vigore o restituite a BRITA per il loro riciclaggio. Per informazioni dettagliate su come restituire le cartucce filtranti esaurite si prega di contattare BRITA Italia ai riferimenti indicati sul retro del manuale di istruzioni.

3 Indicazioni sul funzionamento e sulla sicurezza

3.1 Personale qualificato

L'installazione e la manutenzione del sistema di filtrazione possono essere eseguite esclusivamente da parte di personale formato e autorizzato.

3.2 Uso conforme

Il funzionamento sicuro e corretto del prodotto presuppone il rispetto delle istruzioni di installazione, di uso e di manutenzione riportate nel presente manuale. Utilizzare unicamente le cartucce filtranti per il sistema di filtrazione previsto.

3.3 Esclusione di responsabilità

L'installazione e la sostituzione della cartuccia devono avvenire in modo esattamente conforme alle indicazioni del presente manuale. BRITA non risponde di eventuali danni, inclusi danni indiretti, che possono derivare dall'installazione o da un utilizzo del prodotto non corretti.

3.4 Avvertenze di sicurezza specifiche

• Apparecchio per il trattamento di acqua potabile
• Il sistema di filtrazione dell'acqua BRITA deve essere utilizzato esclusivamente con acqua potabile che corrisponde alle prescrizioni della normativa applicabile riguardante la qualità delle acque destinate al consumo umano. Il sistema di filtrazione dell'acqua BRITA è adatto unicamente per l'impiego di acqua fredda entro la gamma di temperature di entrata dell'acqua indicata nel capitolo 9. Non deve essere utilizzata in alcun caso acqua inquinata microbiologicamente o acqua di qualità sconosciuta senza opportuna sterilizzazione.
• In caso di richiesta da parte delle autorità di far bollire l'acqua di rubinetto, il sistema di filtrazione deve essere messo fuori servizio. Al termine dell'obbligo di far bollire l'acqua è necessario sostituire la cartuccia filtrante e pulire i raccordi.
• Per motivi igienici il materiale filtrante della cartuccia viene sottoposto a un trattamento speciale con argento. È possibile che una piccola quantità d'argento, comunque non dannosa per la salute, venga rilasciata nell'acqua trattata. Questa eventualità è contemplata dalle raccomandazioni dell'Organizzazione Mondiale della Sanità (OMS) per l'acqua potabile.
• In generale si consiglia di far bollire l'acqua di rubinetto per determinati gruppi di persone (ad esempio persone con difese immunitarie basse, neonati). Ciò vale anche per l'acqua filtrata.
• Avvertenza per soggetti affetti da patologie renali o pazienti dializzati: durante il processo di filtrazione potrebbe verificarsi un leggero aumento del contenuto di potassio. In caso di problemi ai reni e/o se si deve seguire una speciale dieta povera di potassio, si consiglia di consultare il proprio medico prima di usare il sistema filtrante.
• L'acqua filtrata è classificata nella categoria 2 conformemente alla norma EN 1717.
• BRITA consiglia di non lasciare inutilizzato il sistema di filtrazione per periodi prolungati. Se il sistema di filtrazione PURITY C non è utilizzato per alcuni giorni (2–3), si consiglia di lavare il sistema di filtrazione con i volumi di lavaggio X indicati nella tabella sottostante, per ragioni igieniche e per garantirne le prestazioni. Dopo periodi di inutilizzo superiori alle 4 settimane il filtro dovrebbe essere risciacquato, conformemente alla tabella sottostante, almeno con volumi di lavaggio Y oppure sostituito. Non superare inoltre il tempo d'impiego massimo della cartuccia filtrante di 12 mesi (capitolo 5).

- Attenzione: questo apparecchio necessita di una regolare manutenzione periodica al fine di garantire i requisiti di potabilità dell'acqua potabile trattata ed il mantenimento dei miglioramenti come dichiarati dal produttore.

Cartuccia filtrante Volumi di lavaggio Xdopo 2–3 giorni di inutilizzo		Volumi di lavaggio Ydopo 4 settimane di inutilizzo
PURITY C25* 1,4 litri 14 litri
PURITY C50 2 litri 20 litri
PURITY C150 3 litri 30 litri
PURITY C300 6 litri 60 litri
PURITY C500 10 litri 100 litri
PURITY C1100 18 litri 180 litri
PURITY C1000 AC 1 litro 10 litri

*Disponibile soltanto in Spagna, Francia ed Italia

• Durante il funzionamento il sistema di filtrazione non deve essere aperto o smontato. La cartuccia filtrante non deve essere aperta.
• Se installata e utilizzata correttamente e rispettandone le condizioni di esercizio indicate nei dati tecnici, la testa del filtro del sistema di filtrazione può durare fino a 10 anni (a partire dalla data di installazione). Al più tardi allo scadere del decimo anno, è necessario sostituirla comunque. I tubi flessibili devono essere sostituiti a rotazione al massimo dopo 5 anni.
• Data di produzione

Codice di produzione della testa del filtro – esempio: H 3375 01381
3 Anno di produzione, qui: 2013
37	Settimana di produzione, qui: settimana 37
5 Giorno di produzione da lunedì (1) a venerdì (5), qui: venerdì
01381	numero identificativo progressivo

Codice di produzione della cartuccia filtrante – esempio: B3224350010
3 Anno di produzione, qui: 2013
22	Settimana di produzione, qui: settimana 22
4 Giorno di produzione da lunedì (1) a venerdì (5), qui: giovedì
35	Numero della variante di miscela, qui: n. 35
0010	Numero progressivo della cartuccia filtrante, qui la decima cartuccia; azzerato ogni giorno

3.5 Istruzioni di montaggio per la sicurezza technica

• Prima dell'installazione assicurarsi che l'apparecchio collegato a valle del filtro non presenti depositi di calcare e gesso.
• Proteggere il sistema di filtrazione dai raggi solari diretti e da danni meccanici. Non montare nelle vicinanze di fonti di calore o di fiamme libere.
• Attenzione: Il sistema di filtri per acqua PURITY Finest C di BRITA deve essere messo in funzione esclusivamente in posizione verticale.
  • A monte del tubo di entrata del sistema di filtrazione deve essere installata una valvola di chiusura.
• Se la pressione dell'acqua è superiore a 8,6 bar, deve essere installato un riduttore di pressione a monte del sistema di filtrazione.
• Nella scelta dei materiali per le componenti che vengono a contatto con acqua a valle del sistema di filtrazione BRITA è necessario tenere in considerazione che l'acqua decarbonizzata contiene, a seguito del processo cui è soggetta, anidride carbonica libera. Pertanto devono essere utilizzati solo materiali appropriati. E'consigliato l'impiego dei set di tubazioni BRITA.

Attenzione: con le cartucce filtranti PURITY C AC e PURITY Fresh C l'acqua non viene decarbonizzata

- L'installazione di tutti i componenti deve essere eseguita secondo le direttive specifiche del paese in materia di installazione di impianti di acqua potabile (ad es. in Germania, il collegamento alla rete di canalizzazione è ammesso solo con una valvola di non ritorno certificata DVGW secondo DIN EN 13959 o una protezione di alta qualità contro il riflusso).

4 Installazione

Attenzione: prima dell'installazione, leggere attentamente i dati tecnici (capitolo 9) e le indicazioni sul funzionamento e sulla sicurezza (capitolo 3). Dopo lo stoccaggio ed il trasporto a temperature inferiori a 0 °C, prima della messa in funzione, il prodotto con imballaggio originale aperto deve riposare per almeno 24 ore alle temperature ambiente indicate (capitolo 9).

4.1 Montaggio della testa del filtro, raccordo dell'acqua

- Chiudere il flusso dell'acqua e disinserire la tensione di alimentazione dell'apparecchio di distribuzione.

- Montare il supporto a parete ⑤ nella posizione prevista.

Attenzione: durante il montaggio prestare attenzione a quote di installazione, raggi di curvatura dei tubi e dimensioni degli accessori (ad es. flussometro BRITA). Il sistema può essere azionato sia verticalmente che orizzontalmente (eccetto PURITY Finest C). Con il supporto a parete installare soltanto in posizione verticale! Il PURITY C1100 non può essere installato attraverso con un montaggio a parete.

- Montare i tubi all'ingresso acqua «IN» ⑤ e all'uscita acqua «OUT» ③ della testa del filtro ①. Con raccordi G3/8" usare guarnizioni piatte, con raccordi John Guest usare tubi di 8 mm di diametro. Per i raccordi John Guest, è necessario inserire, dopo il montaggio del tubo flessibile, entrambe le clip di sicurezza ⑫.

Attenzione: la coppia di serraggio massima su raccordi G3/8" non deve superare 14 Nm! Possono essere utilizzati soltanto raccordi con guarnizioni piatte, poiché tubi con collegamenti a vite conici danneggiano i raccordi della testa del filtro. Un utilizzo difforme dalla predette indicazioni comporta la decadenza dal diritto alla garanzia! Per il collegamento dell'apparecchio possono essere usati solo tubi che corrispondono a DVGW-W 543. È consigliato l'uso di set di tubi BRITA (capitolo 10).

- Controllare la regolazione del by-pass ⑩ e se necessario adattarla alla durezza temporanea da carbonati dell'acqua locale (capitolo 4.2).

- Nota: il by-pass è impostato in fabbrica in posizione 30 %.

- Arrestare a scatto la testa del filtro ① nel supporto a parete ⑤.

4.2 Impostazione del by-pass e della capacità

- Determinare la durezza temporanea da carbonati dell'acqua locale mediante il test per la durezza temporanea da carbonati BRITA. In alternativa l'ente locale per l'approvvigionamento idrico può fornire informazioni sulla durezza temporanea da carbonati.

Attenzione: con le cartucce filtranti PURITY C AC e PURITY Fresh C l'acqua non viene decarbonizzata. Una determinazione della durezza temporanea da carbonati non è necessaria.

- Determinare regolazione del by-pass e capacità in modo corrispondente all'impiego e alla durezza temporanea da carbonati rilevata attraverso le tabelle del by-pass e della capacità (pagina 2–6).

- Dopodiché ruotare la regolazione del by-pass ⑩ sul valore rilevato.

Nota: solo le teste di filtro PURITY C 0–70% dispongono di una regolazione variabile del bypass. Per il controllo preciso e continuo del grado di esaurimento della cartuccia filtrante si consiglia l'installazione del flussometro BRITA FlowMeter 10–100 A.

Attenzione: con le cartucce filtranti PURITY C AC, PURITY Finest C e PURITY Fresh C viene filtrata l'intera acqua in entrata. La cartuccia filtrante può essere azionata con teste del filtro con by-pass a regolazione variabile o fissa. E' quindi irrilevante il by-pass impostato nella testa del filtro.

4.3 Inserimento del filtro

- Tirare verso l'alto la linguetta del cappuccio protettivo ⑦ e rimuoverlo.

- Annotare la data del prossimo cambio filtro nel campo apposito sull'etichetta della cartuccia e/o sulla App Brita Filter Manager ⑥.

- Inserire la cartuccia filtrante ⑥ verticalmente nella testa del filtro ①.

Attenzione: la cartuccia filtrante può essere inserita solo con la maniglia di bloccaggio aperta. Badare al posizionamento corretto della cartuccia filtrante.

- Ruotare la maniglia di bloccaggio ② fino a quando si sente distintamente il rumore dell'aggancio.

4.4 Messa in funzione

• Aprire il flusso dell'acqua e inserire la tensione di alimentazione dell'apparecchio di distribuzione.
• Azionare la valvola di risciacquo ⑧ e risciacquare il sistema di filtrazione fino a quando l'acqua filtrata defluisce limpida e priva di bolle. Risciacquare almeno 2 volumi della cartuccia a vuoto (capitolo 9).
  Attenzione: durante il risciacquo/sfiato raccogliere l'acqua che fuoriesce dal tubo di risciacquo ⑨ in un recipiente adeguato.
• Verificare l'eventuale presenza di perdite nel sistema.

5 Sostituzione della cartuccia filtrante

La cartuccia filtrante PURITY C deve essere sostituita subito dopo il raggiungimento della capacità indicata (vedere capitolo 6), in base alle indicazioni stabilite dal produttore della macchina oppure, al più tardi, dopo 12 mesi dalla messa in funzione, qualsiasi delle due condizioni si verifichi per prima.

Attenzione: durante la sostituzione analizzare accuratamente tutti i componenti rimanenti! I componenti difettosi devono essere sostituiti, i componenti imbrattati devono essere puliti! Prima della sostituzione leggere attentamente le indicazioni sul funzionamento e sulla sicurezza (capitolo 3). Dopo lo stoccaggio ed il trasporto a temperature inferiori a 0 °C, prima della messa in funzione il prodotto con imballaggio originale aperto deve riposare per almeno 24 ore alle temperature ambiente indicate (capitolo 9).

Attenzione: quando la maniglia di bloccaggio è aperta, la mandata d'acqua alla cartuccia è interrotta ed è possibile un funzionamento a circuito chiuso con passaggio diretto dall'ingresso dell'acqua ④ all'uscita dell'acqua ③. (Se necessario, chiudere il flusso dell'acqua e disinserire la tensione di alimentazione dell'apparecchio di distribuzione.)

Attenzione: Quando il filtro è esaurito, sostituirlo con uno nuovo. Nel caso un filtro nuovo non sia disponibile rimuovere comunque il filtro esaurito.

• Aprire la maniglia di bloccaggio ②. Azionare la valvola di risciacquo 8 e depressurizzare il sistema.
• Premere la valvola di risciacquo ⑧ e depressurizzare il sistema.
• Estrarre la cartuccia filtrante ⑥ esaurita dalla testa del filtro ①. Prestare attenzione al peso della cartuccia.

Nota: per facilitare l'estrazione la cartuccia filtrante può essere ruotata di 90° nel supporto a parete.

- Seguire i passi riportati ai punti 4.3 e 4.4.

6 Tabelle del by-pass e della capacità

Attenzione: le capacità indicate sono state testate e calcolate in funzione dell'impiego e delle condizioni di uso della macchina. A causa di influssi esterni (ad esempio la qualità variabile dell'acqua non trattata e/o il tipo di macchina) si possono verificare degli scostamenti dai dati originali.

6.1 PURITY C Quell ST

Le tabelle della capacità filtrante per macchine da caffè e distributori automatici nonché per sistemi di cottura a vapore combinati e forni di cottura sono riportate a pagina 2–6.

6.2 PURITY Finest C

Le tabelle della capacità filtrante delle macchine da caffè espresso sono riportate a pagina 6.

6.3 PURITY Fresh C

Il sistema filtrante PURITY Fresh C può filtrare fino a 12.000 l, indipendentemente dalla durezza temporanea da carbonati dell'acqua potabile utilizzata e dal bypass impostato.

6.4 PURITY C AC

Il sistema di filtrazione PURITY C1000 AC può filtrare fino a 10.000 litri indipendentemente dalla durezza temporanea da carbonati dell'acqua potabile utilizzata e dal by-pass impostato.

Attenzione: con le cartucce filtranti PURITY C AC e PURITY Fresh C viene filtrata l'intera acqua in entrata. La cartuccia filtrante può essere azionata con teste del filtro con by-pass a regolazione variabile o fissa. E' quindi irrilevante il by-pass impostato nella testa del filtro.

7 Manutenzione

Controllare regolarmente che il sistema di filtrazione non presenti perdite. Controllare regolarmente che i tubi non siano piegati. I tubi piegati devono essere sostituiti.

Il sistema di filtrazione completo deve essere sostituito a rotazione al massimo dopo 10 anni.

I tubi flessibili devono essere sostituiti a rotazione al massimo dopo 5 anni.

Attenzione: prima della sostituzione, leggere attentamente i dati tecnici (capitolo 9)

e le istruzioni sul funzionamento e sulla sicurezza (capitolo 3).

Pulire regolarmente l'esterno del sistema di filtrazione utilizzando un panno morbido e umido.

Nota: non usare sostanze chimiche corrosive, soluzioni detergenti o detergenti abrasivi.

8 Eliminazione guasti

8.1 Nessun flusso d'acqua

Causa: mandata dell'acqua chiusa.

Eliminazione del guasto: aprire la mandata dell'acqua sulla valvola di chiusura collegata a monte oppure chiudere la maniglia di bloccaggio ② sulla testa del filtro ①.

8.2 Flusso d'acqua assente o ridotto nonostante la mandata dell'acqua aperta

Causa: pressione nelle tubature insufficiente.

Eliminazione del guasto: controllare la pressione nelle tubature. Se il problema persiste, controllare ed eventualmente sostituire il sistema di filtrazione e la cartuccia filtrante.

Causa: testa del filtro non montata nella direzione del flusso.

Eliminazione del guasto: smontare la testa del filtro ed installarla nella direzione del flusso ( capitolo 4).

8.3 Perdite

Causa: collegamenti a vite non montati correttamente.

Eliminazione del guasto: controllare la pressione nelle tubature. Controllare tutti i collegamenti a vite emontarlicomeindicatoalcapitolo4.Seilguastoilproblemapersiste,sostituireilsistemadifiltrazione.

9 Dati tecnici

Attestazione delle prestazioni dei filtri durante il periodo di utilizzo secondo le procedure di verifica in conformità a standard internazionali.

		Sistema di filtrazione PURITY C con cartuccia filtrante
Pressione di esercizio 2 bar a max. 8,6 bar
Temperatura d'ingresso dell'acqua da 4 °C		a 30 °C
Temperatura ambiente durante il	funzionamento da 4 °C	a 40 °C
	stoccaggio/trasporto da	a -20 °C a 50 °C
Raccordo ingresso/uscita dell'acqua G3/8"		o John Guest 8 mm
Sistema di filtrazione		C25 Quell ST	C50 Quell ST	C150 Quell ST	C300 Quell ST	C500 Quell ST	C1100 Quell ST
Flusso con perdita di pressione di 1 bar		160 l/h	160 l/h	145 l/h	140 l/h	140 l/h	150 l/h
Flusso nominale 30 l/h 60 l/h 60 l/h 60 l/h 100 l/h 100 l/h
Perdita di pressione con flusso nominale		0,1 bar	0,25 bar	0,25 bar	0,25 bar	0,5 bar	0,5 bar
Volume della cartuccia a vuoto		0,85 l	1 l	1,9 l	2,9 l	5,4 l	8,7 l
Peso	secco	0,8 kg	1,0 kg	1,8 kg	2,8 kg	4,6 kg	7,7 kg
	bagnato	1,2 kg	1,6 kg	2,8 kg	4,2 kg	6,9 kg	12,5 kg
Carbonati: Capacità di riferimento secondo DIN 18879-1:2007* 1		170 l	435 l	1.278 l	2.066 l	4.125 l	8.670 l
Dimensioni (larghezza/profondità/altezza)	Sistema di filtrazione (testa del filtro con cartuccia filtrante)	119 mm/108 mm/219 mm	119 mm/108 mm/268 mm	117 mm/104 mm/419 mm	125 mm/119 mm/466 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm
	Cartuccia filtrante	108 mm/108 mm/210 mm	108 mm/108 mm/259 mm	104 mm/104 mm/410 mm	119 mm/119 mm/457 mm	144 mm/144 mm/548 mm	184 mm/184 mm/548 mm
	Dimensioni di installazione (installazione verticale con supporto a parete)	137 mm/130 mm/219 mm	137 mm/130 mm/268 mm	137 mm/128 mm/419 mm	137 mm/136 mm/466 mm	144 mm/148 mm/557 mm	-
Oltre agli accessori (ad es. Flussometro) si devono considerare i raggi di curvatura del tubo di entrata e di uscita a seconda della direzione di montaggio nello spazio disponibile e della posizione d'esercizio nonché le dimensioni dell'intero sistema.
Posizione d'esercizio		Orizzontale o verticale
Ciclo di servizio (litri)		1.900 I* 3	3.600 I*3	5.400 I*3	6.300 I*3	13.300 I*3	22.761 I*3
Riduzione del cloro NSF 42* 2	Volume testato	1.900 I*3	3.600 I*3	5.400 I*3	6.300 I*3	13.300 I*3	22.761 I*3
	Portata (l/min)	0,5 l/min*3	1,0 l/min*3	1,0 l/min*3	1,0 l/min*3	1,7 l/min*3	1,7 l/min*3
		Sistema di filtrazione PURITY C con cartuccia filtrante
Pressione di esercizio 2 bar a max. 8,6 bar
Temperatura d'ingresso dell'acqua da 4 °C a 30 °C
Temperatura ambiente durante il	funzionamento da 4 °C a 40 °C
	stoccaggio/trasporto da -20 °C a 50 °C
Raccordo ingresso/uscita dell'acqua G3/8" o John Guest 8 mm
Sistema di filtrazione		Finest C150	Finest C500	Finest C1100	Fresh C50	C1000 AC
Flusso con perdita di pressione di 1 bar		145 l/h	140 l/h	150 l/h	160 l/h	140 l/h
Flusso nominale		60 l/h	100 l/h		60 l/h	30-180 l/h**
Perdita di pressione con flusso nominale		0,25 bar	0,5 bar		0,25 bar	0,2-1,4 bar**
Volume della cartuccia a vuoto		1,9 l	5,4 l	8,7 l	1 l	0,23 l
Peso	secco	1,8 kg	4,6 kg	7,7 kg	0,7 kg	0,5 kg
	bagnato	2,8 kg	6,9 kg	12,5 kg	1,5 kg	1,0 kg
Carbonati: Capacità di riferimento secondo DIN 18879-1:2007*1		-	3.170 l	-	-	-
Dimensioni (larghezza/profondità/altezza)	Sistema di filtrazione (testa del filtro con cartuccia filtrante)	117 mm/104 mm/419 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm	119 mm/108 mm/268 mm	109 mm/93 mm/238 mm
	Cartuccia filtrante	104 mm/104 mm/410 mm	144 mm/144mm/548 mm	184 mm/184 mm/548 mm	108 mm/108mm/259 mm	88 mm/88 mm/231 mm
	Dimensioni di installazione (installazione verticale con supporto a parete)	137 mm/128 mm/419 mm	144 mm/148 mm/557 mm	-	137 mm/130 mm/268 mm	137 mm/120 mm/238 mm
Oltre agli accessori (ad es. Flussometro) si devono considerare i raggi di curvatura del tubo di entrata e di uscita a seconda della direzione di montaggio nello spazio disponibile e della posizione d'esercizio nonché le dimensioni dell'intero sistema.
Posizione d'esercizio		verticale			Orizzontale o verticale
Ciclo di servizio (litri)		-	-	-	-	10.000 l*4
Riduzione del cloro DIN EN 14898	Volume testato	-	-	-	-	10.000 l (> =90%)
	Portata (l/min)	-	-	-	-	3,0 l/min
Riduzione del cloro NSF 42*2	Volume testato	-	-	-	-	10.000 l*4
	Portata (l/min)	-	-	-	-	3,0 l/min*4
Riduzione del Particolato, particelle classe 1 0,5 to <1 μm NSF 42 ANSI 42	Volume testato	-	-	-	-	10.000 l/min Classe I (0,5 μm)
	Portata (l/min)	-	-	-	-	3,0 l/min

*1 Parametri dell'acqua secondo le procedure di verifica applicate: DIN 18879-1:2007: L'acqua di riferimento per la verifica è conforme allo standard DIN EN 60734, procedura B, 3 mmol/l durezza totale e 2 mol/l durezza temporanea da carbonati.
*2 C25, C50, C150, C300, C500: Valori calcolati sulla base del C50
C1100: Valori calcolati sulla base del C500
*3 Condizioni di test:
pH: 7,5 +/- 0,5
Pressione: 410 kPa +/- 20 kPA
Temperatura: 20 +/- 3°C
*4 Condizioni di test:
Portata: 0,79 gal/m
Pressione: 410 kPa +/- 20 kPa
Temperatura: 20 +/- 3°C
Parametri dell'acqua secondo le procedure di verifica applicate: NSF/ANSI 42 - 2010:
pH: 7.5 ± 0.5
Temperatura: 20 ± 3 °C (68 ± 5 °F) Residuo fisso (TDS): 200–500 mg/L Carbonio organico totale (TOC): ≥ 1.0 mg/L
Cloro Libero Disponibile (FAC): 2 mg/L ± 0.2 mg/L
Torbidità: < 1 NTU
** Portata di lavoro e corrispondente perdita di pressione: 30–180 l/h / 0,2–1,4 bar

10 Ulteriori informazioni sul prodotto

Apparecchio per il trattamento di acqua potabile

Attenzione: questa apparecchiatura necessita di una regolare manutenzione periodica al fine di garantire i requisiti di potabilità dell'acqua potabile trattata e il mantenimento dei miglioramenti come dichiarati dal produttore.

Il prodotto e tutti i materiali a contatto con l'acqua sono conformi al decreto ministeriale 6 aprile 2004, n. 174, all'articolo 9 del decreto legislativo n. 31 del 2001, al regolamento (CE) n. 1935/2004 nonché alle finalità specifiche cui l'apparecchiatura è destinata, come specificate sia sulla confezione sia nel presente manuale.

L'acqua filtrata ottenuta dal trattamento applicato, può differire dai valori indicati nell'Allegato I, Parte C del decreto legislativo n. 31 del 2001 per i seguenti parametri: ammonio, concentrazione degli ioni idrogeno (pH), durezza.

È scientificamente provato che l'alterazione, da parte del filtro, di questi parametri non ha effetti avversi alla salute.

Per garantire il corretto funzionamento e l'igiene del sistema di filtrazione PURITY C è necessario sostituire il filtro ogni 12 mesi dalla messa in funzione od al raggiungimento della capacità di filtrazione indicata (vedere capitolo 6).

I filtri originali BRITA contengono un mix di scambiatori ionici e carboni attivi o solo carboni attivi, tutti materiali testati per la compatibilità alimentare. Gli scambiatori ionici riducono la durezza temporanea dell'acqua (calcare). I carboni attivi riducono il cloro e i suoi composti, ad esempio che interferiscono con il gusto.

Per l'utilizzo in ambiente non domestico e per attività che non coinvolgono i processi delle aziende del settore alimentare, sull'apparecchio devono essere specificate le informazioni necessarie per identificare chi è responsabile della qualità dell'acqua filtrata fornita.

Il filtro rilascia nell'acqua le seguenti sostanze: argento, ammonio, potassio.

1 Términos
