BRUGSANVISNING PURITY C500 MinUp BRITA

1 Oversigt over begreberne
2 Generelle informationer
3 Drifts- og sikkerhedshenvisninger
4 Installation
5 Udskifting af filterpatronen
6 Forskærings- og kapacitetstabeller
7 Vedligeholdelse
8 Udbedring af fejl
9 Tekniske data

Pycckn y3bIK CtrpaHnca 88-98

1 TepMNHbI
2 O6uue cBeHn
3 HnctpyKunno 3Kcnnyataunn 6e3onacHocTn
4 MoHTaX
5 3aMeHa cMeHHoro KapTpndka
6 TaBnucIpecypOB cHJIbTpOB n HacTpoek bypass
7 TexHnueckoe 06cnyxnbHne
8 YcTpaHeHne HEnCnpaBHOCTe
9 TexHnueckne npaMeTpbl

PURITY C Quell ST

Verschnitt- und Kapazitätstabellen / By-pass and capacity tables / Tableau de réglage by-pass et de détermination de la capacité / Bypass- en capaciteitstabellen / Tabelle del by-pass e della capacité / Tablas de mezcla y capacité / Tabele obejsc i wydajnosci / Blandings- og kapacitetstabeller / Taßniçbì pécuρcob φильстpoь и nause tropek bypass

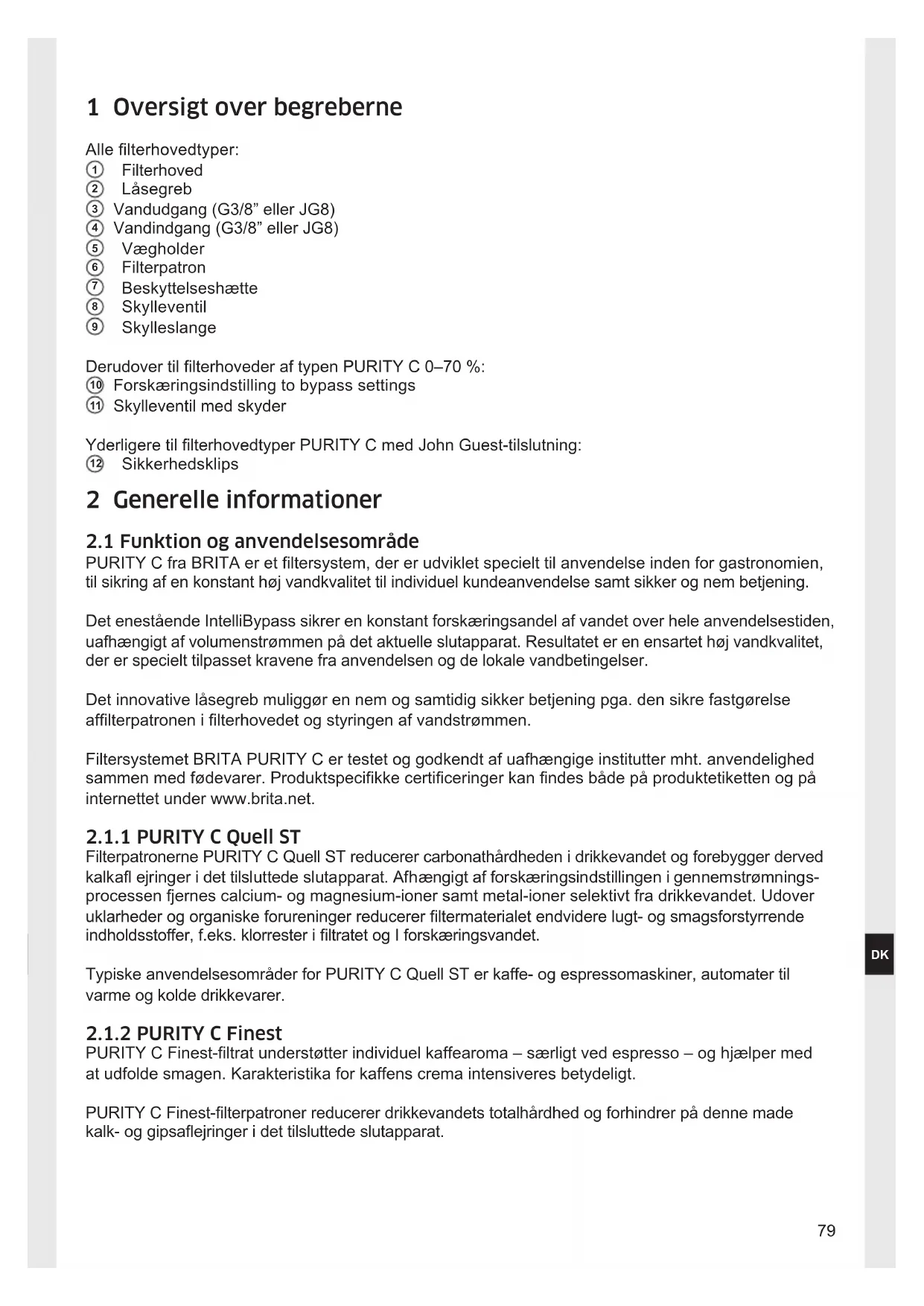

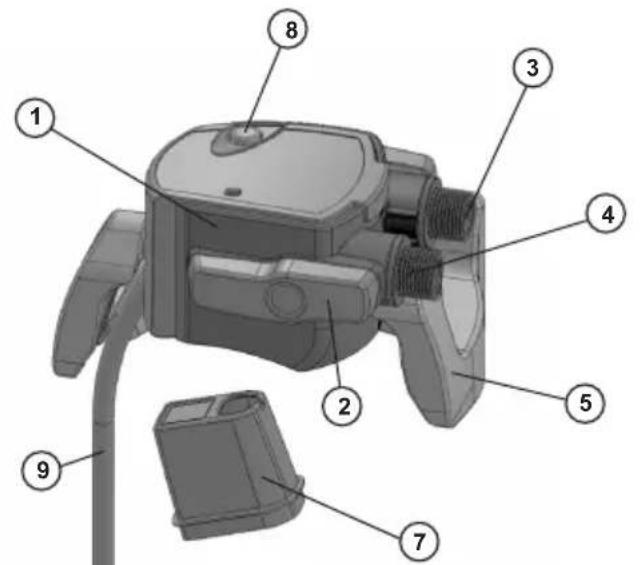

1 Oversigt over begreberne

Alle filterhovedtype:

① Filterhoved
② Lasegreb
Vandudgang (G3/8"ller JG8)
Vandindgang (G3/8"ller JG8)
⑤ Vægholder

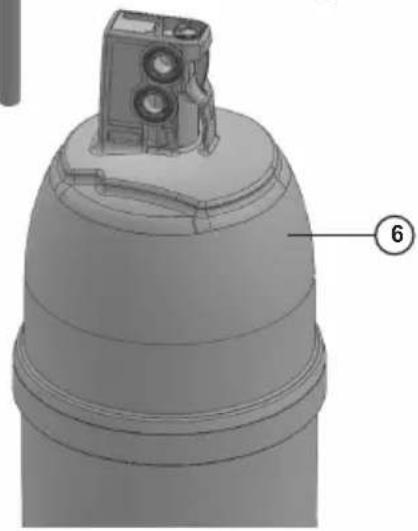

⑥ Filterpatron
Beskyttelseshaette
Skylleventil
9 Skylleslange

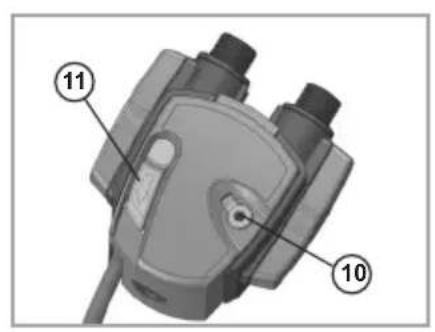

Derudover til filterhoveder af typen PURITY C 0-70%

10 Forskaeringsindstilling to bypass settings
① Skylleventil med skyder

2.1 Funktion og anvendelsesområde

PURITY C fra BRITA er et filtersystem, der er udviklet specielt til anvendelse inden for gastronomien, til sikring af en konstant høj vandkvalitet til individuel kundeanvendelse samt sikker og nem betjening.

Det enestäende IntelliBypass sikrer en konstant forskringsandel af vendet over—hele anvendelsestiden, uafhængigt af volumenströmmen på det aktuelle slutapparat. Resultatet er en ensartet hij vandkvalitet, der er specielt tilpasset kravene fra anvendelsen og de lokale vandbetingelser.

Det innovative lasegreb muliggør en nem og samtidig sikker betjening pga. den sikre fastgorelse affilterpatronen i filterhovedet og styringen af vandstrommen.

Filtersystemet BRITA PURITY C er testet og godkendt af uafhængige institutter mht. anvendelighed sama n med fødevarer. Produktspecifikke certificering kan findes bade på produktetiketten og på internettet under www.brita.net.

2.1.1 PURITY C Quell ST

Filterpatronerne PURITY C Quell ST reducerer carbonathardeden i drikvemandet og forebygger derved kalkafl ejringer i det tilsluttede slutapparat. Afhengigt af forskaeringsindstillingen i gennemstrmningsprocessen fjernes calcium- og magnesium-ioner samt metal-ioner selektiv fra drikvemandet. Udover uklarheder og organiske forureninger reducerer filtermaterialiet endvidere lugt- og smagsforstyrende indholdsstoffer, f.eks. klrorrester i filtratet og I forskaeringsvandet.

PURITY C Finest-filtrat understands individual kaffearoma - saerigt vedpresso - og hjælper med at udefolde smagen. Karakteristika for kaffens crema intensiveres betydeligt.

PURITY C Finest-filterpatroner reducerer drikvevandets totalhardsed og forhindrer pa denne made kalk- og gipsaflejringer i det tilsuttelede slutapparat.

I gennemstrømningsprocessen udtages der selektivt calcium- og magnesium-ioner somt metalioner fra drikkevandet.

Ud over uklarheder og organiske forureninger reducerer filtermaterialaget endvidere lugt- og smagsforstyrrrende indholdsstoffer, f.eks. klorrester i filtratet.

Vigtigt: PURITY C Finest er/DDgorgingsanlag i bygningen anbefales icke. PURITY C Finest-patroner skal anvendes med en forskaeringsindstilling pa 0%

2.1.3 PURITY C Steam

BRITA PURITY C Steam vandfiltersystem optimizerer vand fra vandhanen specielt til kombiovne og traditionelle ovne. Det afkaler drikkevand, og reducerer derved kalk i og pa udstyret. Afhengigt af bypass-indstillingen fjernes kalk- og magnesiumoner savel som metalionerne bly og kobber fra drikkevandet. Desuden reducerer filtermaterialiet ikke kun grums og organiske urenheder, men øgsa stoffer, der forringer lugt og smag, sasom klor. Bypass-indstillingen er specielt designet til kombiovne og traditionalle ovne samt tilpasser reduktionen af kulstofhardseden i forhold til den lokale vandhardsed for at opna en optimal filtreringskvalitet. Det øgede gennemlob og detindre tryktab muliggør en nemmere brug af kombiovnen.

2.1.4 PURITY C Fresh

Filterpatronene PURITY C50 Fresh reducerer ud over uklarheder og organiske urenheder ogsa lugt- ogsmagsforstyrrende indholdsstoffer i drikkevandet, f.eks. klor og klorforbindelser. Partikler, der indskrænkermaskinen, holdes tilbage.

PURITY C50 Fresh er saerligt udviklet til smagsoptimering og opfriskning af vendet til kaffe-/espresso-og vendingautomater.

2.1.5 PURITY C AC

Udover uklarheder og organiske forureninger reducerer filterpatronen PURITY C1000 AC ogsa lugt- og smagsforstyrende indholdsstoffer, f.eks. klorrester. Endvidere tilbageholder filtermaterialiet partikler på op til 0,5 m

Typiske anvendelsesområder for PURITY C1000 AC er vendingautomater og ledningsafhængige drikkevandsbeholdere.

2.1.6 PURITY C MinUp

PURITY C500 MinUp bruges sammen med BRITA PROGUARD Coffee (omvendt osmose / RO) og i omrader med blodt vand sammen med et PURITY C Quell ST forfilter, begge med bypass indstilling pa 0% .

2.1.7 PURITY C XtraSafe

BRITA PURITY C1100 XtraSafe vandfiltersystemet optimizer postevand for især kaffe og salgsautomater og kombinationsovne, konventionelle ovne i gipsholdige og tærende vandområder.

Med komplet afsaltning af drikveand reduceres kalk og gipsrester og risikoen for taring pa og omkring udstyret. Kalk- og magnesiumioner, klorider og sulfater samt metalionerne bly og kobber fjernes selektiv fra drikveandet. Desuden reducerer filtermaterialiet ikke kun uklarhed, men øgsa stoffer, der forringer lugt og smag, sasom klor.

Den anbefalede bypass-indstilling, der er særlicht designet til anvendelse med kaffe og damp, matcher reduktionen i elektrisk leedeevne for at opnà optimal filtreringskvalitet og beskytte maskinerne. Det øgede gennemløb og detindre tryktab muliggør en nemmere brug af kombiovnen. PURITY C1100 XtraSafe filterpatron skal erstattes i henhold til producentens vejledning, narr filterkapaciteten, der udregnes individuelt i BRITA-appen, er naet, eller ikke senere end 12 maneder after ibrugtagning, alt after hvad der indtræder Först. Vi anbefaler at bruge BRITA FlowMeter til at ffolge den praçiscie kapacitet.

Coffee & Vending: Filterhoved:		Individual by-pass-anbefaling i BRITA-appen
Kaffe- og espressomaskiner/vendingautomater	Filterhoveder PURITY C 0–70 % med variabel blanding	40 % / 30 %
Betjening af filteret kun med PURITY C 0–70 % filterhoved.

Steam: Filterhoved:		Anbafalet bypass-ind-stilling
Kombidampere og bageovne	Filterhoveder PURITY C Steam 0-3 med variabel blanding	2
Betjening af filteret kun med PURITY C Steam filterhoved.

2.2 Garantibestemmelser

Filtersystemet PURITY C dækkes af den lovpligtige garanti pa 2 ar fra kobsdato. Et garantikrav kan kun gores gaeldende, hvis alle henvisninger iijkevledning er blevet overholdt.

2.3 Opbevaring/transport

Manualen skal ses som del af produit. Den skal opbevares under hele filtersystemets levetid og videregives til senere ejere.

2.4 Genbrug/bortskaffelse

Dette produits emballagemateriale egner sig til genbrug og kan genanvendes.

Opbrugte filterpatroner tages tilbage ved levering til BRITA via de adresser, som er angivet på omslagets bagside, aller de kan bortskaffes i overensstemmelse med de aktuelt gældende bestemmelse og forskrifter på stedet.

Hvis du ikke sender filterpatroneerne tilbage, bedes du bortskaffe alle materialer i overensstemmelse med bestemmelsene på stedet.

3 Drifts- og sikkerhedshenvisninger

3.1 Kvalificeret personale

Installation og istandsættelse af filtersystemet mag kun udfores af skelet og autoriseret personale.

3.2 Brug i overensstemmelse med formålet

En korrekt og sikker brug af produitet forudsætter, at installationen, brugen og istandsættelsen udføres som beskrevet i/DDne manual. Anvend kun filterpatroner, der er beregnede til det foreliggende filtersystem.

3.3 Ansvarsfrihed

Installation og patronveksel skal udfores nogjagtigt after angivelserne i dette manual. BRITA fraalgeger sig ethvert ansvar for eventuelle skader inklusive følgeskader, som kan opstå ved en forkert installation eller brug af produitet.

3.4 Særlige sikkerhedshenvisninger

• Som fødevand til BRITA vandfilter-systemet på der kun benyttes vand af drikvevandskvalitet. BRITA vandfiltersystemet er kun egnet til koldtvandsanvendelse inden for det vandindgangstem - peraturområde, der er angivet i kapitel 9.
  I tilfela de af, at de officielle myndigheder opforderr er til at koge ledningsvandet, skal filtersystemet tages ud af brug. Nar opforderingen til at koge vandet ophæves, skal filterpatronen uskillfte og tilslutningerne rengøres.
• Det anbefales generelt at koge vendet fra hanen for visse persongrupper (f.eks. immunsvække de mennesker, babyer). Det gælder ogssfor filtreret vand.
• Meddeelse til dialysepatienter eller patienter med nyrelidelser: Under filtreringsprocessen kan der opsta en let forhøjelse af kaliumindholdet. Hvis De er nyrepatient og/eller skal overholde en speciel kaliumdiaet, anbefaler vi, at De forinden spørger Deres læge.
  Vandfiltratet hörer under kategori 2 iht. EN 1717.
• BRITA anbefaler, at filtersystemet ikke tages ud af brug over en længereperiode. Hvis BRITA filtersystemet PURITY C stared Abrugt hen i nogle dage, anbefaler vi, at filtersystemet skylles med det skyllevolumen, der er angivet i nedenstænde tabel.

Filterpatron	Skyllevolumen after 2-3 dages stillstand	Skyllevolumen after 4 ugers stilstand
PURITY C25* 1,4 liter 14 liter
PURITY C50 2 liter 20 liter
PURITY C150 3 liter 30 liter
PURITY C300 6 liter 60 liter
PURITY C500 10 liter 100 liter
PURITY C1100 18 liter 180 liter
PURITY C1000 AC	1 liter 10 liter
PURITY C500 MinUp	0 liter 0 liter

*kun tilgengelig i Spanien, Frankrig og Italien

Underbrugma filtersystemetikkeabnesellafmonteres.Filterpatronenmikkeabnes.
Produktionsdato

Produktionskode filterhoved - eksempel: H 9375 01381
9	Produktionsår, her: 2019
37	Produktionsuge, her: kalenderuge 37
5	Produktionsdag fra mandag (1) til fredag (5), her: fredag
01381	fortløbende identifikations-nummer

Produktionskode filterpatron - eksempel: B9224350010
9	Produktionsår, her: 2019
22	Produktionsuge, her: kalenderuge 22
4	Produktionsdag fra mandag (1) til fredag (5), her: torsdag
35	Nummer på blandingsvariant, her: nr. No. 35
0010	fortløbende nummer på filterpatron, her den tiende patron; nulstilles ved dagsskift

3.5 Sikkerhedstekniske monteringshenvisninger

Slutapparatet, der drives med filteret, skal vare frit for kalk- og gipsaflejringer ffor installation.
- Beskyt filtersystemet mod direkte sollys og mekaniske beskadigelser. Må ikke moneres iærheden af varmekilder og øben ild.
- Foran filtersystemets indgangsslange skal der vare installereret en spaarreventil.
- Hvis vandtrykket er større end 8,6 bar, skal der indbygges en trykreduktionsventil foran filtersystemet.
- Ved valget af materialer for vandberørende dele bagved BRITA filtersystemet skal man tænke på, at afcarboniseret vend procesbeting indeholder fri kulsyre. Derfor må der kun anvendes dertil egnede materialer. Vi anbefaler, at man bruger BRITA-slanger.
- Alle delie skal installeres i overensstemmelse med landets specielle retningslinjer vedrørende installation af drikveandsudstyr.

4 Installation

Vigtigt: Inden installation skal man vare opmaerksom pa de tekniske data (kapitel 9) som driftsog sikkerhedshenvisingerne (kapitel 3). Efter opbevaring og transport under 0^ skalproduktet opbevares med aben originaemballage og under de angivne driftstemperaturer(kapitel 9) i min. 24 timer for ibrugtagning.

4.1 Montering af filterhovedet, vandtilsutning

Luk for vandtilforslen, og sluk for spændingsforsyningen til slutapparatet.
A Monter vaegholderen 5 i den pataenkte position.*
B Vigtigt: Ved monteringen skal man vare opmaerksom pa indbygningsmal, slangernes bojeradier og tilbehorets (f.eks. BRITA FlowMeter) mal. Med vægholder ma det kun installereres lodret! PURITY C1100 kan ikke installereres med vægholder.
Monter slanger ved vandindgangen "IN" ④ og-udgangen "OUT" ③ pa filterhovedet 1
- Ved G3/8"-tilslutninger skal der anwendes fladpakninger, og ved John Guest-tilslutninger skal der anwendes slanger med en diameter pa 8 mm. Ved John Guest-tilslutninger skal de to sikkerhedsclips ⑫ indsættes after montering af slangen.
Vigtigt: Det maks. tilspændingsmoment ved G3/8"-tilslutninger违法犯罪 14 Nm! Der mag kun anvendes slangetilslutninger med fladpakninger, da slanger med koniske forskruninger beskadiger filterhovedets tilslutninger og fører til oplonsning af garantien! Det anbefales, at man bruger BRITA-slanger.
D Wed anvendelse af filterhoveder PURITY C 0-70% kontrolleres forskaeringsindstilling (10 (indstillet til 30% fra fabrikkens side) og tilpasses evt. til carbonathardheden (PURITY C Quell ST) (kapitel 4.2).
- Ved anvendelse af filterhoveder PURITY C Steam kontrolleres forskaeringsindstilling (indstillet til 1 fra fabrikkens side) og tilpasses EVT. (kapitel 4.2).
- Saat filterhovedet ① ind i vægholderen ⑤.

• PURITY C Steam filterhoved leveres.uden et vaegmonteringsbeslag.

4.2 Indstilling af forskaering og kapacitet til PURITY C 0-70 % filterhoveder

• Fastsla carbonathardhed (til PURITY C Quell ST og PURITY C Steam filterpatroner) aller totalhardhed (til PURITY C Finest filterpatroner) i det lokale vand med BRITA carbonathardhedstest aller BRITA totalhardsedstest. Alternativt kan det lokale vandvark give oplysninger om den lokale carbonathardhed.
  Fastsæt forskaeringsindstillinger og kapacitet iht. anvendelsen og den fastsatte carbonathårdhed med forskaerings- og kapacitetstabellen (side 2-7).
• Indstil derefter forskaeringsindstillingen 10 pa den fastsatte vardi.
• For en praesis, konstant kontrol af, i hvor hj grad filterpatronen er opbrugt, anbefales det at installere et BRITA FlowMeter.
• Bemerk: Ved PURITY C Finest, PURITY C50 Fresh og PURITY C1000 AC filterpatroner bliver alt forsyningsvandet filtreret. Filterpatronen kan anvendes med filterhoveder med variabel og fast indstillet forskaering. Der tages ikke hensyn til denevt. indstillede forskaeringsandel i filterhovedet.

4.3 Indsætning af filterpatronen

Trak beskyttelseskappens laske 7 af i opadgaende retning, fjern beskyttelseskappen.
E -Afmaerk den neste udskiftningsdata i datofeltet pa filterpatronen 6.
Indsaeit filterpatronen 6 lodret i filterhovedet 1.

Vigtigt: Filterpatronen kan kun indsættes, narr lasegrebet er abent.

Sorg for, at filterpatronen sidder rigtigt.

• Drej lasegrebet ②, indtil du mærker, den gär i lás.

4.4 Ibrugtagning

• Abn for vandtilførslen, ogænd for slutapparatets spændingsforsyning.
• Benyt skylleventilen ⑧ , og skyl filtersystemet igennem, indtil vendet Iober klart og.uden luftbobl. Der kal min. skylles med to 2 nettovolume (Kapitel 9).

Bemerk: Ved udluftning/skylning skal det vand, derkommen ud af skylleslangen ⑨ opsamles i en egnet beholder.

• Kontroller systemet for eventuelle laerkager.

5 Udskifting af filterpatronen

PURITY C filterpatronen skal udskiftes after opnæelse af den angivne kapacitet (se kapitel 6), maskinproducentens angivelser ull senest 12 maneder after ibrugtagning, alt after hvilket, der forekomm er.

Vigtigt: Ved udskiftningen skal alle monterede dele nje undersøges! Defekte dele skal udskiftes, og snavsede dele skal rengores! Inden udskiftningen skal man,vare opmærksom pa drifts- og sikkerhedshenvisingerne (kapitel 3). After opbevaring og transport under 0^ skal produit opbevares med aben originaemballage og under de angivne driftstemperaturer (kapitel 9) i min. 24 timer for ibrugtagning.

Bemark: Nålasegrebet er Åbent, er vandtilførslen i patronen afbrudt, hvorved kortslutningsdrift med en direkte vandström fra vandindgangen ④ til vandudgangen ③ er mulig. (Efter behov kan vandtilførslen lukkes og stromforsyningen til slutapparatet slukkes.)

• Abn lasegrebet ②.
• Abn skylleventilen ⑧, og gør systemet trykløst.
• Tag den opbrugte filterpatron 6 ud af filterhovedet 1. Vær herved opmaerksom pa vægten af patronen.

Bemark: Filterpatronen kan drejes 90^ i vægholderen, sä den er nem at tage ud.

Filtersystemerne PURITY C1000 AC og PURITY C50 Fresh har en filterkapacitet pa 10.000 I eller 15.000 I uafhengigt af carbonathardhed og den indstillede forskaeringsandel. Alt indgangsvandet filtreres.

Filtersystemet PURITY C500 MinUp har en filterkapacitet på 30.000 l uafhængigt af carbonathårdhed med bypass indstilling på 0% . Alt indgangsvandet filtreres.

Brug BRITA Professional Filter Service-appen til PURITY C1100 XtraSafe for at udregne kapacitet individuelt:

1.) Vaelg PURITY C1100 XtraSafe i BRITA-appen
2.) Indtast den lokalt malte karbonathardhed, total harded og leedeevne
3.) Vigtigt: Indstil bypass derefter, følg den individuelt udregnede kapacitet, og skift filteret i tide.

Bemark: De angivne kapaciteter er testet og beregnet pa baggrund af alminderige anvendelses- og maskinforhold. Pa grund af eksterne indflydelsesfaktorer (f.eks. svingende ravandskvalitet og/eller maskintype) kan der forekomme afvigelser fra disse angivelser.

7 Vedligeholdelse

Kontroller regelmæssigt filtersystemet for lækager. Kontroller regelmæssigt slangerne for steder med knæk. Knækkede slanger skal udskiftes. Hele filtersystemet skal turnusmæssigt udskiftes senest after 10 ar fra købsdato.

Slangerne skal turnusmaessigt udskiftes senest after 5 ar.

Vigtigt: Inden udskiftnig skal man vare opmaerksom pa de tekniske data (kapitel 9) som driftsog sikkerhedshenvisingerne (kapitel 3).

Filtersystemet rengøres regelmaessigt udvendigt med en blød, fugtig klud.

Bemerk: Der maybe anwendes aetsende kemikalier, rengringsoplosninger erler kraftige rengringsmidler.

8 Udbedring af fejl

8.1 Ingen vandstrøm

Arsag: Der er lukket for vandtilforslen.

Udbedring af fejl: Abn for vandtilforslen pa den forkoblede spaerreventil ell er ved at lukke

lasegrebet ② pa filterhovedet ①

8.2 Ingen aller for lav vandstrøm trods Åben vandtilforsel

Udbedring af fejl: Kontroller ledningstrykket. Hvis fejlen stadigvæk forekommer, skal filtersystem og filterpatron kontrolleres og i givet fald udskiftes.

Arsag: Filterhovedet er/DDke monteret i stromningsretninger.

Udbedring af fejl: Afmonter filterhovedet, og installer det i strmningsretningen (kapitel 4).

8.3 Laekage

Udbedring af fejl: Kontroller ledningstrykket. Kontroller alle forskruninger, og monter dem i overensstemmelse med kapitel 4. Hvis fejlen stadigvæk forekommer, skal filtersystemet udskiftes.

9 Tekniske data

		Filtersystem PURITY C med filterpatron
Driftstryk 2 bar til maks. 8,6 bar
Vandindgangstemperatur 4 °C til 30 °C
Omgivelsestemperature ved	Drift 4 °C til 40 °C
	Opbevaring/transport	-20 °C til 50 °C
Tilslutning vandindgang/vandudgang G3/8"		eller John Guest 8 mm
Filtersystem		C25Quell ST	C50Quell ST	C150Quell ST	C300Quell ST	C500Quell ST	C1100Quell ST
Gennemstrømning ved 1 bar tryktab		160 l/h	160 l/h	145 l/h	140 l/h	140 l/h	150 l/h
Nominal gennemstrømning		30 l/h	60 l/h	60 l/h	60 l/h	100 l/h	100 l/h
Tryktab ved nominel gennemstrømning		0,1 bar	0,25 bar	0,25 bar	0,25 bar	0,5 bar	0,5 bar
Netto volume		0,85 l	1 l	1,9 l	2,9 l	5,4 l	8,7 l
Vægt	tør	0,8 kg	1,0 kg	1,8 kg	2,8 kg	4,6 kg	7,7 kg
	våd	1,2 kg	1,6 kg	2,8 kg	4,2 kg	6,9 kg	12,5 kg
Mäl(bredde/dybde/højde)	Filtersystem(filterhoved med filterpatron)	119 mm/108 mm/219 mm	119 mm/108 mm/268 mm	117 mm/104 mm/419 mm	125 mm/119 mm/466 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm
	Filterpatron	108 mm/108 mm/210 mm	108 mm/108 mm/259 mm	104 mm/104 mm/410 mm	119 mm/119 mm/457 mm	144 mm/144 mm/548 mm	184 mm/184 mm/548 mm
	Indbygningsmål(lodret indbynginmed vaegholder)	137 mm/130 mm/219 mm	137 mm/130 mm/268 mm	137 mm/128 mm/419 mm	137 mm/136 mm/466 mm	144 mm/148 mm/557 mm	-
Driftsposition		Vandret eller lodret

		Filtersystem PURITY C med filterpatron
Driftstryk		2 bar til maks. 8,6 bar
Vandindgangstemperatur 4 °C til 30 °C
Omgivelsestemperature ved	Drift 4 °C til 40 °C
	Opbevaring/transport	-20 °C til 50 °C
Tilslutning vandindgang/vandudgang G3/8"		eller John Guest 8 mm
Filtersystem		C150 Finest	C300 Finest	C500 Finest	C1100 Finest	C500 Steam	C1100 Steam
Gennemstrømning ved 1 bar tryktab		145 l/h	140 l/h	140 l/h	150 l/h	300 l/h	300 l/h
Nominal gennemstrømning		60 l/h		100 l/h
Tryktab ved nominel gennemstrømning		0,25 bar		0,5 bar		0,1 bar	0,2 bar
Netto volume		1,9 l	2,9 l	5,4 l	8,7 l	-	-
Vægt	tør	1,8 kg	2,8 kg	4,6 kg	7,7 kg	4,6 kg	7,7 kg
	våd	2,8 kg	4,2 kg	6,9 kg	12,5 kg	6,9 kg	12,5 kg
Mål(bredde/dybde/højde)	Filtersystem (filterhoved med filterpatron)	117 mm/104 mm/419 mm	125 mm/119 mm/466 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm
	Filterpatron	104 mm/104 mm/410 mm	119 mm/119 mm/457 mm	144 mm/144 mm/548 mm	184 mm/184 mm/548 mm	144 mm/144 mm/548 mm	184 mm/184 mm/548 mm
	Indbygningsmål(lodret indbygninmed vægholder)	137 mm/128 mm/419 mm	137 mm/136 mm/466 mm	144 mm/148 mm/557 mm	-	144 mm/148 mm/557 mm	-
Driftsposition		Lodret				Vandret eller lodret

		Filtersystem PURITY C med filterpatron
Driftstryk 2 bar til maks. 8,6 bar
Vandindgangstemperatur 4 °C til 30 °C
Omgivelsestemperatur ved	Drift 4 °C til 40 °C
	Opbevaring/transport	-20 °C til 50 °C
Tilslutning vandindgang/vandudgang G3/8"		eller John Guest 8 mm
Filtersystem		C50 Fresh	C1000 AC	C500 MinUp	C1100 XtraSafe
Gennemstrømning ved 1 bar tryktab		160 l/h	140 l/h	-	300 l/h
Nominel gennemstrømning		60 l/h	30-180 l/h*	20 l/h	100 l/h
Tryktab ved nominel gennemstrømning		0,25 bar	0,2-1,4 bar*	0,1 bar	0,2 bar
Netto volume		1 l	0,23 l	5,4 l	8,7 l
Vægt	tør	0,8 kg	0,5 kg	7,6 kg	7,7 kg
	våd	1,7 kg	1,0 kg	10,1 kg	12,5 kg
Mål (brede/dybde/højde)	Filtersystem (filterhoved med filterpatron)	119 mm/108 mm/268 mm	109 mm/93 mm/238 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm
	Filterpatron	108 mm/108 mm/259 mm	88 mm/88 mm/231 mm	144 mm/144 mm/548 mm	184 mm/184 mm/548 mm
	Indbygningsmål (lodret indbyngin med vægholder)	137 mm/130 mm/268 mm	137 mm/120 mm/238 mm	144 mm/148 mm/557 mm	-
Driftsposition		Vandret eller lodret		Lodret	Lodret
Beregnet filterkapacitet		-	10.000 l	-	-
Klorreduktion DIN EN 14898		-	>90 %	-	-
Klorreduktion NSF 42		-	Class I (50 %)	-	-
Partikeltilbageholdelse NSF 42		-	Class I (0,5 μm)	-	-

• Driftsgennemströmningsområde og tilhorende tryktab: 30-180 l/h / 0,2-1,4 bar

1 TepMNHBI

Bce TnblrOJOBhIx qacteIΦnbltpoB:

① TOnOBHnA YaCTb
②Блokуюця рукотka
③ BbIXoI BoIbI OUT (G3/8" nnJG8)
④ BxOД BOДbl IN (G3/8"иИJG8)
⑤ HacTeHHoe KpeHneHne
⑥ CMeHHbI KApTpnuJX
⑦ 3aunTHbI
⑧ПомьИBOЧьиКларан
⑨ PpOmbIOBouHbI UJNaHr
