PURITY C500 MinUp - Filtre à eau BRITA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Filtre à eau BRITA PURITY C500 MinUp, conçu pour une utilisation professionnelle, avec une capacité de filtration élevée.
Type de filtration	Filtration par échange d'ions et charbon actif, éliminant les impuretés et améliorant le goût de l'eau.
Débit maximal	Jusqu'à 500 litres par heure, selon la pression de l'eau et la température.
Dimensions	Dimensions compactes adaptées pour un montage mural ou sur un plan de travail.
Utilisation	Idéal pour les machines à café, les fontaines à eau et autres appareils nécessitant une eau de qualité.
Maintenance	Remplacement du filtre recommandé tous les 6 mois ou selon l'utilisation.
Sécurité	Conforme aux normes de sécurité alimentaire, ne contient pas de substances nocives.
Informations générales	Compatible avec divers systèmes de filtration BRITA, facile à installer et à utiliser.

FOIRE AUX QUESTIONS - PURITY C500 MinUp BRITA

Comment installer le filtre BRITA PURITY C500 MinUp ?

Pour installer le filtre, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de bien fixer le filtre et de vérifier les connexions avant de l'utiliser.

Quelle est la durée de vie du filtre BRITA PURITY C500 MinUp ?

La durée de vie du filtre dépend de votre consommation d'eau, mais en général, il peut filtrer jusqu'à 10 000 litres d'eau avant de nécessiter un remplacement.

Comment savoir quand il est temps de remplacer le filtre ?

Il est recommandé de remplacer le filtre tous les 6 mois ou lorsque vous remarquez une diminution du débit d'eau.

Le filtre BRITA PURITY C500 MinUp peut-il éliminer tous les contaminants de l'eau ?

Le filtre est conçu pour réduire divers contaminants, mais il ne peut pas éliminer tous les types de polluants. Vérifiez les spécifications pour plus de détails sur les contaminants spécifiques.

Comment entretenir le filtre BRITA PURITY C500 MinUp ?

Pour un bon entretien, suivez les recommandations du fabricant concernant le nettoyage des composants et le remplacement régulier du filtre.

Le filtre BRITA PURITY C500 MinUp est-il compatible avec d'autres systèmes ?

Le filtre est spécifiquement conçu pour être utilisé avec le système BRITA PURITY MinUp. Veuillez ne pas l'utiliser avec d'autres systèmes non compatibles.

Y a-t-il des précautions à prendre lors de l'utilisation du filtre ?

Évitez d'exposer le filtre à des températures extrêmes et assurez-vous de le stocker dans un endroit frais et sec lorsque vous ne l'utilisez pas.

Que faire si le filtre fuit ?

Si vous constatez une fuite, vérifiez toutes les connexions pour vous assurer qu'elles sont bien serrées. Si le problème persiste, remplacez le filtre.

Comment puis-je contacter le service client pour plus d'assistance ?

Vous pouvez contacter le service client via le site web de BRITA ou en utilisant le numéro de téléphone indiqué dans le manuel d'utilisation.

MODE D'EMPLOI PURITY C500 MinUp BRITA

1 Éléments
2 Informations generales
3 Consignes d'utilisation et de sécurité
4 Installation
5 Remplacement de la cartouche filtrante
6 Tableau de réglage by-pass et de détermination de la capacité
7 Entretien
8 Dépannage
9 Caracteristiques techniques

Têtes de filtré PURITY C 0-70 % à by-pass variable

Machines à café et expresso/distributeurs automatiques · Koffie- en pressomachines/vendingautomaten·

Macchine del caffe e per espresso/distributori automatici · Cafeteras y cafeteras expres/ Maquinas expendedoras

Têtes de filtré PURITY C 0 % à by-pass fixe

Kaffee- und Espressomaschinen · Coffee and espresso machines · Machines à café et expresseso · Koffie- en

espressomachines • Macchine del caffe e per espressor • Cafeteras y cafeteras expresés • Maquinas expendedoras •

Przelewowe i ciñieniowe ekspresy do kawy · Kaffe- og espressomaskiner · KoΦeMaunHbI

°dH (°GH) Recommended by-pass setting		PURITY C Finest - Filter capacity in litre
		C150 C300	C500 C1100
4	0%	1833	3000	5690	10000
5	0%	1833	3000	5690	10000
6	0%	1833	3000	5690	10000
7 0% 1571 2571 4877 8571
8	0%	1375	2250	4268	7500
9	0%	1222	2000	3793	6667
10	0%	1100	1800	3414	6000
11	0%	1000	1636	3104	5455
12	0%	917	1500	2845	5000
13	0%	846	1385	2626	4615
14	0%	786	1286	2439	4286
15	0%	733	1200	2276	4000
16	0%	688	1125	2134	3750
17	0%	647	1059	2008	3529
18	0%	611	1000	1897	3333
19	0%	579	947	1797	3158
20	0%	550	900	1707	3000
21	0%	524	857	1626	2857
22	0%	500	818	1552	2727
23	0%	478	783	1484	2609
24	0%	458	750	1423	2500
25	0%	440	720	1366	2400
26	0%	423	692	1313	2308
27	0%	407	667	1264	2222
28	0%	393	643	1219	2143
29	0%	379	621	1177	2069
30	0%	367	600	1138	2000
31	0%	355	581	1101	1935
32	0%	344	563	1067	1875
33	0%	333	545	1035	1818
34	0%	324	529	1004	1765
35	0%	314	514	975	1714

PURITY C Steam

Verschnitt- und Kapazitätstabellen / By-pass and capacity tables / Tableau de réglage by-pass et de détermination de la capacité / Bypass- en capaciteitstabellen / Tabelle del by-pass e della capacité / Tablas de mezcla y capacité / Tabele obejsc i wydajnosci / Blandings- og kapacitetstabeller / Ta6nucbI recypcoB φnIbTpoB n HaCtpoEk bypass

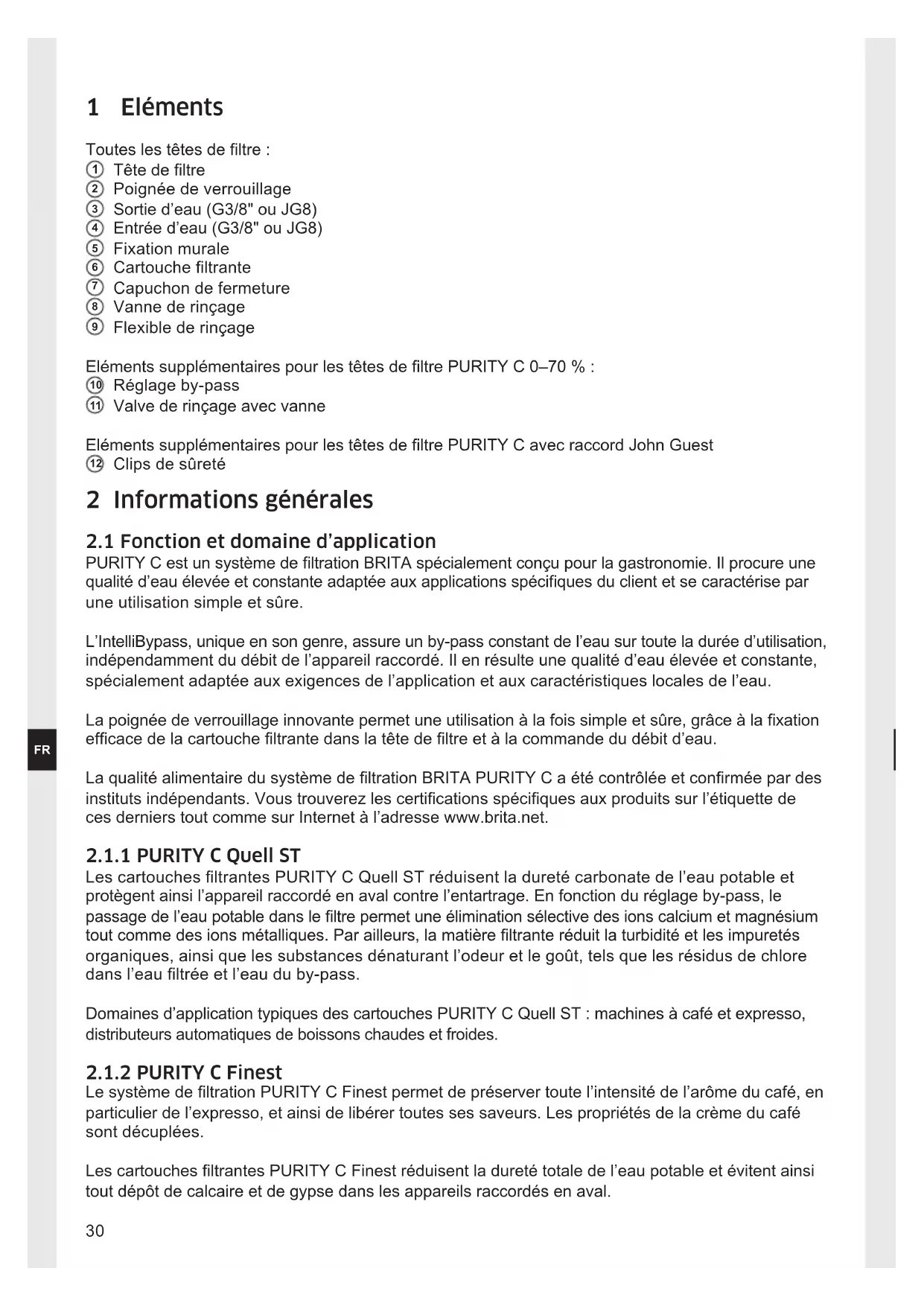

Toutes les têtes de filtré :

① Tête de filtré
② Poignée de verrouillage
③ Sortie d'eau (G3/8" ou JG8)
④ Entrée d'eau (G3/8" ou JG8)
⑤ Fixation murale
⑥ Cartouche filtrante
⑦ Capuchon de fermeture
(8) Vanne de rincage
9 Flexible de rincage

Eléments supplémentaires pour les têtes de filtré PURITY C 0-70 % :

10 Réglage by-pass
① Valve de rençage avec vanne

Eléments supplémentaires pour les têtes de filtré PURITY C avec raccord John Guest

② Clips de suture

2 Informations generales

2.1 Fonction et domaine d'application

PURITY C est un système de filtration BRITA spécifique conçu pour la gastronomie. Il procure une qualité d'eau élevée et constante adaptée aux applications spécifiques du client et se caractérisse par une utilisation simple et sère.

L'IntelliBypass, unique en son genre, assure un by-pass constant de l'eau sur toute la durée d'utilisation, independament du débit de l'appareil raccardé. Il en résultat une qualité d'eau élevé et constante, spécialement adaptée aux exigences de l'application et aux caractéristiques locales de l'eau.

La poignée de verrouillage innovante permet une utilisation à la fois simple et sure, grâce à la fixation efficace de la cartouche filtrante dans la tête de filtre et à la commande du début d'eau.

La qualité alimentaire du système de filtration BRITA PURITY C a été contrôle et confirmée par des instituts indépendants. Vous trouvez les certifications spécifiques aux produits sur l'étiquette de ces derniers tout comme sur Internet à l'adresse www.brita.net.

2.1.1 PURITY C Quell ST

Les cartouches filtrantes PURITY C Quell ST réduisent la durée de carbonate de l'eau potable et protégent ainsi l'appareil raccordé en aval contre l'entertrage. En fonction du réglage by-pass, le passage de l'eau potable dans le filtrte permet une élimination sélective des ions calcium et magnésium tout comme des ions métalliques. Par ailleurs, la matière filtrante réduit la turbidité et les impuretés organiques, ainsi que les substances dénaturant l'odeur et le goût, tels que les résidus de chlorde dans l'eau filtrée et l'eau du by-pass.

Domains d'application typiques des cartouches PURITY C Quell ST : machines à café et expresso, distributeurs automatiques de boissons chaudes et froides.

2.1.2 PURITY C Finest

Le système de filtration PURITY C Finest permet de préserver toute l'intensité de l'arôme du café, en particulier de l'expresso, et ainsi de libérer toutes ses saveurs. Les propriétés de la crème du café sont décuppées.

Les cartouches filtrantes PURITY C Finest réduisent la durée totale de l'eau potable et évitant ainsi tout dépôt de calcaire et de gypse dans les appareils raccordés en aval.

Les ions calcium et magnésium ainsi que les ions métalliques sont reliés de l'eau potable de manière sélective lorsque l'eau traverse le filtré.

Par ailleurs, la matière filtrante réduit la turbidité et les impuretés organiques, ainsi que les substances dénaturant l'odeur et le goût, tels que les résidus de chlore dans l'eau filtrée.

Les domaines d'application courants de PURITY C Finest sont les machines à café et expresso.

Attention: Le système PURITY C Finest ne convient pas aux fours vapeurs ni aux fours traditionnels. L'utilisation en aval d'adoucisseurs d'eau domestiques avec cette cartouche n'est pas recommandée. Les cartouches PURITY C Finest doivent fonctionner avec un réglage du by-pass de 0% .

2.1.3 PURITY C Steam

Le système de filtration d'eau BRITA PURITY C Steam améliore la qualité de l'eau potable, en particulier dans le cadre d'une utilisation dans un four vapeur ou mixte. La décarbonation de l'eau potable réduit ainsi les dépôts de calcaire de l'équipement. En fonction du réglage du by-pass, la matière filtrante réduit de manière sélective les ions calcium et magnésium ainsi que les métaux tels que le plomb et le cuivre Presents dans l'eau potable. De plus, la turbidité et les impuretés organiques sont réduits, ainsi que les substances qui alerent l'odeur et le goût telles que le chlore. Le réglage du by-pass, concu spécialement pour les fours vapeur et mixtes, permet d'adapter la réduction de la duréeé carbonate selon la durée de l'eau locale afin d'obtenir une filtration optimale. Le four vapeur fonctionne avec un meilleur début et une perte de pression réduite.

2.1.4 PURITY C Fresh

Les cartouches filtrantes PURITY C50 Fresh réduisent la turbidité et les impuretés organiques ainsi que les substances dénaturant l'odeur et le goût de l'eau potable, tels que le chlore et les composants chlorés. Les particules endommageant les apparèils sont aussi filtrées.

Le système PURITY C50 Fresh a ete specialement conu pour optimiser le gout et rafraichir I'eau destinée aux machines a cafe/expresso et distributeurs.

2.1.5 PURITY C AC

La cartouche filtrante PURITY C1000 AC réduit la turbidité et les impuretés organiques ainsi que les substances dénaturant l'odeur et le goût, tels que les résidus de chlore. Par ailleurs, la matière filtrante retient les particules jusqu'à une taille de 0,5 m .

Domains d'application typiques des cartouches PURITY C1000 AC : distributeurs automatiques et fontaines d'eau raccordés au réseau d'eau.

2.1.6 PURITY C MinUp

PURITY C500 MinUp est lié au BRITA PROGUARD Coffee ou utilisé dans les zones à eau douce associé à un préfiltre PURITY C Quell ST, les deux avec un réglage du by-pass de 0 %.

2.1.7 PURITY C XtraSafe*

Le système de filtration BRITA PURITY C1100 XtraSafe optimise l'eau potable, en particulier pour les machines à café et les distributeurs de boissons, ainsi que les jours à vapeur et traditionnels dans les régions où l'eau est riche en gypse et corrosive.

Le dessalement complét de l'eau potable permet de réduire les dépôts de calcaire et de gypse ainsi que le risque de corrosion à l'intérieur et à l'extérieur de l'équipement de distribution. Les ions calcium et magnésium, les chlorures et les sulfates, ainsi que les ions métalliques, comme le plomb et le cuivre, sont réduits selectively de l'eau potable. En outre, la cartouche filtrante réduit non seulement la turbidité, mais aussi les substances alterant l'odeur et le goût, comme le chlore.

Le réglage du by-pass recommandié, spécialement concu pour les applications café et vapeur, est adapté à la réduction de la conductivité électrique, afin d'obtenir une qualité de filtration optimale et de protégger les apparèils. L'augmentation du début et la réduction de la perte de pression permettant le bon fonctionnement du four vapeur. La cartouche filtrante PURITY C1100 XtraSafe doit être remplaçée lorsque la capacité du filtre calculée individuellement dans l'application BRITA est atteinte, conformément aux indications du fabricant ou au plus tard 12 mois après la mise en service, selon ce qui se produit en premier. Pour le suivi, il est vivement recommandié d'utiliser un BRITA FlowMeter.

Machines à café & distributeurs automatiques: Tête de filtré :		Recommendation individuelle de by-pass dans l'application BRITA
Machines à café et expresso/distributeurs automatiques	Têtes de filtré PURITY C 0-70 % à by-pass variable 40%	30%
Le système de filtration ne peut fonctionner qu'avac la tête de filtré PURITY C 0-70%.

Steam: Tête de filtré :		Réglage du by-pass recommends
Fours vapeur et fours traditionnels Têtes de filtré PURITY C Steam 0-3 à by-pass variable 2
Le système de filtration ne peut fonctionner qu'avec la tête de filtré PURITY C Steam.

2.2 Dispositions relatives à la garantie

Le système de filtration PURITY C fait l'objet d'une garantie légale de 2 ans à partir de la date d'achat. Un recours en garantie ne pourrait être invoqué que si toutes les instructions duprésent mode d'emploi ont été lues et respectées.

2.3 Stockage/Transport

Lors du stockage et du transport, respecter les conditions indiquées dans les caractéristiques techniques (chapitre 9).

Le mode d'emploi fait partie intégrante du produit. Il doit être conservé durant toute la durée de vie du système de filtration et, le cas échéant, est transmis à chaque utilisateur successif.

2.4 Recyclage/Mise au rebut

L'emballage de ce produit est recyclable et réutilisable. Veuillez éliminer toutes les matières conformément aux dispositions locales applicables.

Les cartouches filtrantes usages peuvent etre returnees aux adresses BRITA indiquees au verso ou mises au rebut conformement aux ordonnances et prescriptions locales en vigueur.

3 Consignes d'utilisation et de sécurité

3.1 Personnel qualifié

L'installation et l'entretien du système de filtration sont réservés au personnel formé à cette fin et autorisé.

3.2 Utilisation conforme

Le fonctionnement correct et sur du produit implique le respect des consignes d'installation, d'utilisation et d'entretien fournies dans le present mode d'emploi. Utiliser uniquement des cartouches filtrantes conçues pour le present système de filtration.

3.3 Exclusion de responsabilité

L'installation et le changement de cartouche doivent être effectuels en appliquant strictement les indications duprésent mode d'emploi. La société BRITA décline toute responsabilité en cas de dommages directs ou indirects résultat d'une installation incorrecte ou d'une utilisation non conforme du produit.

3.4 Consignes de sécurité spécifiques

• Seule de l'eau potable est autorisée pour l'alimentation du système de filtration BRITA. Le système de filtration d'eau BRITA convient uniquement au traitement d'eau froide dans la plage de température d'entrée indiquée au chapitre 9.
• Si un service officiel recommende de faire bouillir l'eau du robinet, le système de filtration doit être mis hors service. A la levée de ces mesures, il est nécessaire de changer la cartouche filtrante et de nettoyer les raccords.
• Noter qu'il est généralement recommandié de faire bouillir l'eau du robinet consommée par certains groupes de personnes (par ex. personnes immunodéprimées, bébés). Ceci s'applique également à l'eau filtrée.
• A l'attention des personnes souffrant des reins ou dialysées : pendant la filtration, la teneur en potassium peut légérer augmenter. Si vous suffrez des reins et/ou doivent respecter un régime spécial en potassium, nous vous recommendons de demander préalablement l'avis de votre médecin.
  L'eau filtrée est classée dans la catégorie 2 selon la norme DIN EN 1717.
• BRITA conseille de ne pasmettrele systeme hors service pendant un intervalle de temps prolongé. Si le systeme de filtration BRITA PURITY C n'est pasutilise pendant plusieurs jours, nous recommendons de le rincer avec le volume d'eau indiquedans le tableau cidessous.

Cartouche filtrante Volume de rinceage depuis 2-3 jours d'arrêt de fonctionnement	Volume de rinceage après 4 semaines d'arrêt de fonctionnement
PURITY C25* 1,4 litre 14 litres
PURITY C50 2 litres 20 litres
PURITY C150 3 litres 30 litres
PURITY C300 6 litres 60 litres
PURITY C500 10 litres 100 litres
PURITY C1100 18 litres 180 litres
PURITY C1000 AC	1 litre
PURITY C500 MinUp	0 litres 0 litres

*uniquement disponible en Espagne, France et Italie

Il est interdit d'ouvrir ou de démonter le système de filtration pendant son fonctionnement. Il est également interdit d'ouvrir la cartouche filtrante.
- Date de fabrication

Code de fabrication de la tête de filtré - exemple : H 9375 01381
9	Année de fabrication, ici : 2019
37	Semaine de fabrication, ici : semaine 37
5	Jour de fabrication de lundi (1) à vendredi (5), ici : vendredi
01381	Numéro courant d'identification

Code de fabrication de la cartouche filtrante - exemple : B9224350010
9	Année de fabrication, ici : 2019
22	Semaine de fabrication, ici : semaine 22
4	Jour de fabrication de lundi (1) à vendredi (5), ici : heute
35	Numéro de la variante du mélange, ici : n° 35
0010	Numéro courant d'identification de la cartouche filtrante, ici la dixieme cartouche ; remis à zéro chaque jour

3.5 Consignes de montage relatives à la sécurité

L'appareil raccordé au filtre doit etre depourvu de depots de gypse et de tartre avant l'installation du systeme.
- Conserver le système de filtration à l'abri des rayons solaires et le protégger contre les dommages mécaniques. Ne pas le monter à proximé de sources de chaleur ou de deux nus.
Une vanne d'arrêt doit être installée en amont du flexible d'entrée du système de filtration.
Si la pression de I'eau est supérieure a 8,6 bars, un reducteur de pression doit etre monte en amont du systeme de filtration.
Lors de la selection du matériel des pieces entrant en contact avec l'eau en aval du système de filtration BRITA, n'oubliez pas que l'eau decarbonatée contient, du fait de ce prince de traitement, du gaz carbonique libre. Pour cette raison, choisissez uniquement des materiaux adaptés. Il est recommendé d'utiliser pour cela les kits de flexibles BRITA.

• L'installation de toutes les pieces doit être executée conformément aux directives nationales concernant les installations de traitement d'eau potable.

4 Installation

Attention : Lire attentivement les caractéristiques techniques (chapitre 9) ainsi que les consignes d'utilisation et de sécurité (chapitre 3) avant l'installation et les respecter. En cas de stockage et transport à moins de 0^ , le produit doit être stocké sur le lieu d'utilisation dans l'emballage d'origine ouvert, aux températures ambiantes indiquées (chapitre 9), 24 heures minimum avant la mise en service.

4.1 Montage de la tete de filtrre, raccord d'eau

• Fermer l'arrivée d'eau etmettre l'appareil raccordé hors tension.
• Monter la fixation murale ⑤ à la position prévue.*

Attention : lors de l'installation, tener compte des cotes de montage, rayons de courbure des flexibles et dimensions des accessoires (par ex. BRITA FlowMeter). En cas de montage avec la fixation murale, il doit imperativement etre instalé à la verticale ! Le PURITY C1100 ne peut pas etre instalé à l'aide d'une fixation murale.

• Monter les flexibles à l'entrée « IN » ④ et à la sortie d'eau « OUT » ③ de la tête de filtre ①. Avec des raccords G3/8", utiliser des joints plats ; avec des raccords John Guest, utiliser des flexibles d'un diamètre de 8 mm. En cas d'utilisation de raccords John Guest, les deux clips de suture ⑫ doivent être installés après montage du flexible.
  Attention: ne pas dépasser le couple de serrage maxi pour les raccords G3/8", soit 14 Nm! N'utiliser que des raccords de flexibles à joints plats, étant donné que les joints coniques endommagent les raccords de la tête de filtre et entraînant l'annulation de la garantie! Il est recommendé d'utiliser des kits de flexibles BRITA.

• En cas d'utilisation de têtes de filtré PURITY C 0–70 %, vérifier le réglage by-pass (réglé en usine sur 30 %) et le cas échéant, l'adapter à la duréeé carbonate locale (PURITY C Quell ST) (chapitre 4.2).
• En cas d'utilisation de têtes de filtré PURITY C Steam, vérifier le réglage by-pass (réglé en usine sur 1) et le cas échéant, l'adapter (chapitre 4.2).

• Emboiter la tete de filtré ① dans la fixation murale ⑤.

• La tête de filtré PURITY C Steam est livrée sans support de fixation murale.

4.2 Réglage by-pass et détermination de la capacité pour les têtes de filtré PURITY C

• Détermination de la duréeé carbonate (pour les cartouches filtrantes PURITY C Quell ST et PURITY C Steam) ou de la duréeé totale (pour les cartouches filtrantes PURITY C Finest) de l'eau locale à l'aide du test de duréeé carbonate BRITA ou du test de duréeé totale BRITA. Il est aussi possible de se renseigner auprès du distributeur d'eau local pour connaître la durée de l'eau locale.
• Détérminer le réglage du by-pass et la capacité au moyen du tableau correspondant (page 2-7) en fonction de l'application et de la duréeé carbonate ou totale définie.
• Régler ensuite le by-pass 10 sur la valeur déterminée.
  Pour un contrôle précis et continu de l'etat d'usure de la cartouche filtrante, il est conseilé d'insteller le BRITA FlowMeter 10-100.
• Remarque : avec les cartouches filtrantes PURITY C Finest, PURITY C50 Fresh et PURITY C1000 AC, la totalité de l'eau entrante est filtrée. La cartouche filtrante peut être utilisée avec des têtes de filtré à by-pass fixe ou variable. Le by-pass regle le cas échéant dans la tête de filtré n'est pas pris en compte.

4.3 Mise en place de la cartouche filtrante

• Enlever la patte du capuchon de protection ⑦ en la tirant vers le haut et oter le capuchon de protection.

• Noter la prochaine date de remplacement dans le champ de date prévu à cet effet sur la cartouche filtrante 6.
• Insérer la nouvelle cartouche filtrante ⑥ à la verticale dans la tete de filtrte ①.

Attention: L'insertion de la cartouche filtrante n'est possible que lorsque la poignee de verrouillage est ouverte. Veiller a positionner correctement la cartouche filtrante.

• Tourner la poignée de verrouillage ② jusqu'à entendre un cliq.

4.4 Mise en service

• Ouvrir l'arrivée d'eau etmettre l'appareil raccordé sous tension.
• Actionner la valve de rinceage et purger le système de filtration jusqu'à ce que l'eau filtrée qui s'écoule soit limpide et ne contienne plus de bulles d'air. Rincer au moins 2 zones vides résiduelles (chapitre 9).

Remarque: Récuperer l'eau evacuée du flexible de rinceage ⑨ lors du rinceage/de la purge dans un recipient approprié.

• Verifiez l'étanchéité du système.

5 Remplacement de la cartouche filtrante

La cartouche filtrante PURITY C doit être remplaçaée selon les indications du fabricant de la machine une fois atteinte la capacité indiquée (voir chapitre 6), ou au plus tard 12 mois après la mise en service, selon le cas seprésentant en premier.

Attention : Lors du remplacement, examiner minutieusement toutes les pieces en place dans l'appareil! Remplacer les pieces defectueuses, nettoyer les pieces encrassées ! Lire les consignes d'utilisation et de sécurité (chapitre 3) avant le remplacement et les respecter. En cas de stockage et transport à moins de 0^ , le produit doit être stocké sur le lieu d'utilisation dans l'emballage d'origine ouvert, aux températures ambiantes indiquées (chapitre 9), 24 heures minimum avant la mise en service.

Remarque: Quand la poignee de verrouillage est ouverte, l'arrivee d'eau de la cartouche est coupee, et il est alors possible de faire s'ecouler I'eau directement de I'entree 4 a la sortie 3 (si necessaire, fermer I'arrivee d'eau et metre I'appareil raccorde hors tension).

Ouvrir la poignee de verrouillage ②.
Actionner la valve de rinceage et evacuer la pression du système.
- Retirer la cartouche filtrante 6 usagée de la tete de filtré ①. Durant cette opération, tener compte du poids de la cartouche.

Remarque : Pour sortir facilement la cartouche filtrante, la faire pivoter de 90^ dans la fixation murale.

Effectuer les opérations des points 4.3 et 4.4.

6 Tableau de réglage by-pass et de détermination de la capacité

Les tableaux de capacité pour les systèmes de filtration PURITY C Quell ST et PURITY C Finest sont disponibles pages 2 à 6.

Les systèmes de filtration PURITY C1000 AC ou PURITY C50 Fresh ont une capacité de filtration de 10 000 ou 15 000 litres, indépendamment de la durée carbonate et du réglage choisi pour le by-pass. Toute l'eau entrante est filtrée.

La系統e de filtration PURITY C500 MinUp a une capacité de 30 000 litres, independamment de la duréeé carbonate et avec un réglage du by-pass de 0% . Toute l'eau entrante est filtrée.

Pour le calcul de la capacité individuelle de la cartouche PURITY C1100 XtraSafe, veuiltz utiliser l'application BRITA Professional Filter Service App :

1. Veuillez selectionner PURITY C1100 XtraSafe sur l'application BRITA
2. Entrez la durete carbonatée, la durete totale et la conductivité mesurée
3. Attention: Reglez le by-pass en conséquence, suivez la capacité individuelle calculée et changez la cartouche à temps!

Remarque: Les capacités mentionnées ont été testées et calculées sur la base de conditions d'utilisation et de fonctionnement courantes. Des facteurs externes (par exemple une eau non filtrée de qualité variable et/ou le type de la machine) peuvent entraîner des variations par rapport aux valeurs données.

7 Entretien

Contrôler régulierement l'étanchéité du système de filtration. Vérifier à intervalles réguliers que les flexibles ne sont pas piés. Remplacer les flexibles piés.

Le système de filtration complet doit être remplaced au plus tard tous les 10 ans à partir de la date d'achat. Les flexibles doivent être remplacés au plus tard tous les 5 ans.

Attention : Lire attentivement les caractéristiques techniques (chapitre 9) ainsi que les consignes d'utilisation et de sécurité (chapitre 3) avant le remplacement et les respectser.

Nettoyer regulierement l'extérieur du système de filtration avec un chiffon doux humide.

Remarque: Ne pas utiliser de produits chimiques ou de solutions nettoyantes caustiques ni de produits de nettoyage agressifs.

8 Dépannage

8.1 Pas d'écoulement d'eau

Cause:Arrivée d'eau fermée.

Solution: Ouvrir l'arrivée d'eau avec la vanne d'arrêt située en amont ou en fermant la poignée de verrouillage ② sur la tête de filtré ①.

8.2 Pas d'écoulement d'eau ou faible début alors que l'arrivée d'eau est ouverte

Cause: Pression de la conduite d'eau trop faible.

Solution: Vérifier la pression de la conduite d'eau. Si le problème persiste, contrôle le système de filtration et la cartouche filtrante, les replacer si nécessaire.

Cause: La tête de filtrer n'est pas montée dans le sens d'écoulement.

Solution : Démonter la tete de filtre et l'installer dans le sens d'écoulement (chapitre 4).

8.3 Fuite

Cause: Montage incorrect des raccords vissés.

Solution: Vérifier la pression de la conduite d'eau. Contrôler tous les raccords vissés et les monter conformément au chapitre 4). Si le problème persiste, replacer le système de filtration.

9 Caracteristiques techniques

		Système de filtration PURITY C avec cartouche filtrante
Pression de fonctionnement 2 bars à 8,6 bars maxi
Température d'entrée d'eau 4 °C à 30 °C
Température ambiente de	fonctionnement 4 °C à 40 °C
	stockage/transport -20 °C à 50 °C
Raccord d'entrée d'eau et de sortie d'eau G3 8" ou John Guest 8 mm
Système de filtration		C25 Quell ST	C50 Quell ST	C150 Quell ST	C300 Quell ST	C500 Quell ST	C110 0 Quell ST
Débit lors d'une perte de pression de 1 bar		160 l/h	160 l/h	145 l/h	140 l/h	140 l/h	150 l/h
Débit nominal 30 l/h 60 l/h 60 l/h 60 l/h 100 l/h 100 l/h		100 l/h
Perte de pression au débit nominal		0,1 bar	0,25 bar	0,25 bar	0,25 bar	0,5 bar	0,5 bar
Zone vide résiduelle		0,85 l	1 l	1,9 l	2,9 l	5,4 l	8,7 l
Poids	sec	0,8 kg	1,0 kg	1,8 kg	2,8 kg	4,6 kg	7,7 kg
	humide	1,2 kg	1,6 kg	2,8 kg	4,2 kg	6,9 kg	12,5 kg
Dimensions (largeur/profondeur/hauteur)	Système de filtration(tête de filtre aveccartouche filtrante)	119 mm/108 mm/219 mm	119 mm/108 mm/268 mm	117 mm/104 mm/419 mm	125 mm/119 mm/466 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm
	Cartouche filtrante	108 mm/108 mm/210 mm	108 mm/108 mm/259 mm	104 mm/104 mm/410 mm	119 mm/119 mm/457 mm	144 mm/144 mm/548 mm	184 mm/184 mm/548 mm
	Dimensions de montage installation à la verticaleavec fixation murale)	137 mm/130 mm/219 mm	137 mm/130 mm/268 mm	137 mm/128 mm/419 mm	137 mm/136 mm/466 mm	144 mm/148 mm/557 mm	-
Position de fonctionnement Horizontale ou verticalie

		Système de filtration PURITY C avec cartouche filtrante
Pression de fonctionnement 2 bars à 8,6 bars maxi
Température d'entrée d'eau 4 °C à 30 °C
Température ambiente de	fonctionnement 4 °C à 40 °C
	stockage/transport -20 °C à 50 °C
Raccord d'entrée d'eau et de sortie d'eau G3		8" ou John Guest 8 mm
Système de filtration		C150 Finest	C300 Finest	C500 Finest	C110 0 Finest	C500 Steam	C110 0 Steam
Débit lors d'une perte de pression de 1 bar		145 l/h	140 l/h	140 l/h	150 l/h	300 l/h	300 l/h
Débit nominal		60 l/h		100 l/h
Perte de pression au débit nominal		0,25 bar		0,5 bar		0,1 bar	0,2 bar
Zone vide résiduelle		1,9 l	2,9 l	5,4 l	8,7 l	-	-
Poids	sec	1,8 kg	2,8 kg	4,6 kg	7,7 kg	4,6 kg	7,7 kg
	humide	2,8 kg	4,2 kg	6,9 kg	12,5 kg	6,9 kg	12,5 kg
Dimensions(largeur/profondeur/hauteur)	Système de filtration(tête de filtre aveccartouche filtrante)	117 mm/104 mm/419 mm	125 mm/119 mm/466 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm
	Cartouche filtrante	104 mm/104 mm/410 mm	119 mm/119 mm/457 mm	144 mm/144 mm/548 mm	184 mm/184 mm/548 mm	144 mm/144 mm/548 mm	184 mm/184 mm/548 mm
	Dimensions de montage installation à la verticaleavec fixation murale)	137 mm/128 mm/419 mm	137 mm/136 mm/466 mm	144 mm/148 mm/557 mm	-	144 mm/148 mm/557 mm	-
Position de fonctionnement		Verticale				Horizontale ou verticale

		Système de filtration PURITY C avec cartouche filtrante
Pression de fonctionnement 2 bars à 8,6 bars maxi
Température d'entrée d'eau 4 °C à 30 °C
Température ambiente de	fonctionnement 4 °C à 40 °C
	stockage/transport -20 °C à 50 °C
Raccord d'entrée d'eau et de sortie d'eau G3 8" ou John Guest 8 mm
Système de filtration		C50 Fresh	C1000 AC	C500 MinUp	C110 0 XtraSafe
Débit lors d'une perte de pression de 1 bar		160 l/h	140 l/h	-	300 l/h
Débit nominal		60 l/h	30-180 l/h*	20 l/h	100 l/h
Perte de pression au débit nominal		0,25 bar	0,2-1,4 bar*	0,1 bar	0,2 bar
Zone vide résiduelle		1 I	0,23 I	5,4 I	8,7 I
Poids	sec	0,8 kg	0,5 kg	7,6 kg	7,7 kg
	humide	1,7 kg	1,0 kg	10,1 kg	12,5 kg
Dimensions (largeur/profondeur/hauteur)	Système de filtration(tête de filtrée aveccartouche filtrante)	119 mm/108 mm/268 mm	109 mm/93 mm/238 mm	144 mm/144 mm/557 mm	184 mm/184 mm/557 mm
	Cartouche filtrante	108 mm/108 mm/259 mm	88 mm/88 mm/231 mm	144 mm/144 mm/548 mm	184 mm/184 mm/548 mm
	Dimensions de montage installation à la verticaleavec fixation murale)	137 mm/130 mm/268 mm	137 mm/120 mm/238 mm	144 mm/148 mm/557 mm	-
Position de fonctionnement		Horizontale ou verticale		Verticale	Verticale
Capacité de filtration nominale		-	10.000 I	-	-
Réduction de chlore DIN EN 14898		-	>90 %	-	-
Réduction de chlore NSF 42		-	Class I (50 %)	-	-
Rétenion de particules NSF 42		-	Class I (0,5 μm)	-	-

Débit nominal et perte de pression correspondante : 30-180 l/h / 0,2-1,4 bar

52 boulevard de l'Yerres

F-91030 EVRY Cedex

TéI [phone]

Fax [phone]

[e-mail]

www.brita.fr

BRITA Water

Filter Systems Ltd.

BRITA House

9 Granville Way

Bicester

GB - Oxfordshire OX26 4JT

tel [phone]

fax [phone]

Fax [phone]

[e-mail]

www.brita.ch

BRITA Water Filter Systems
