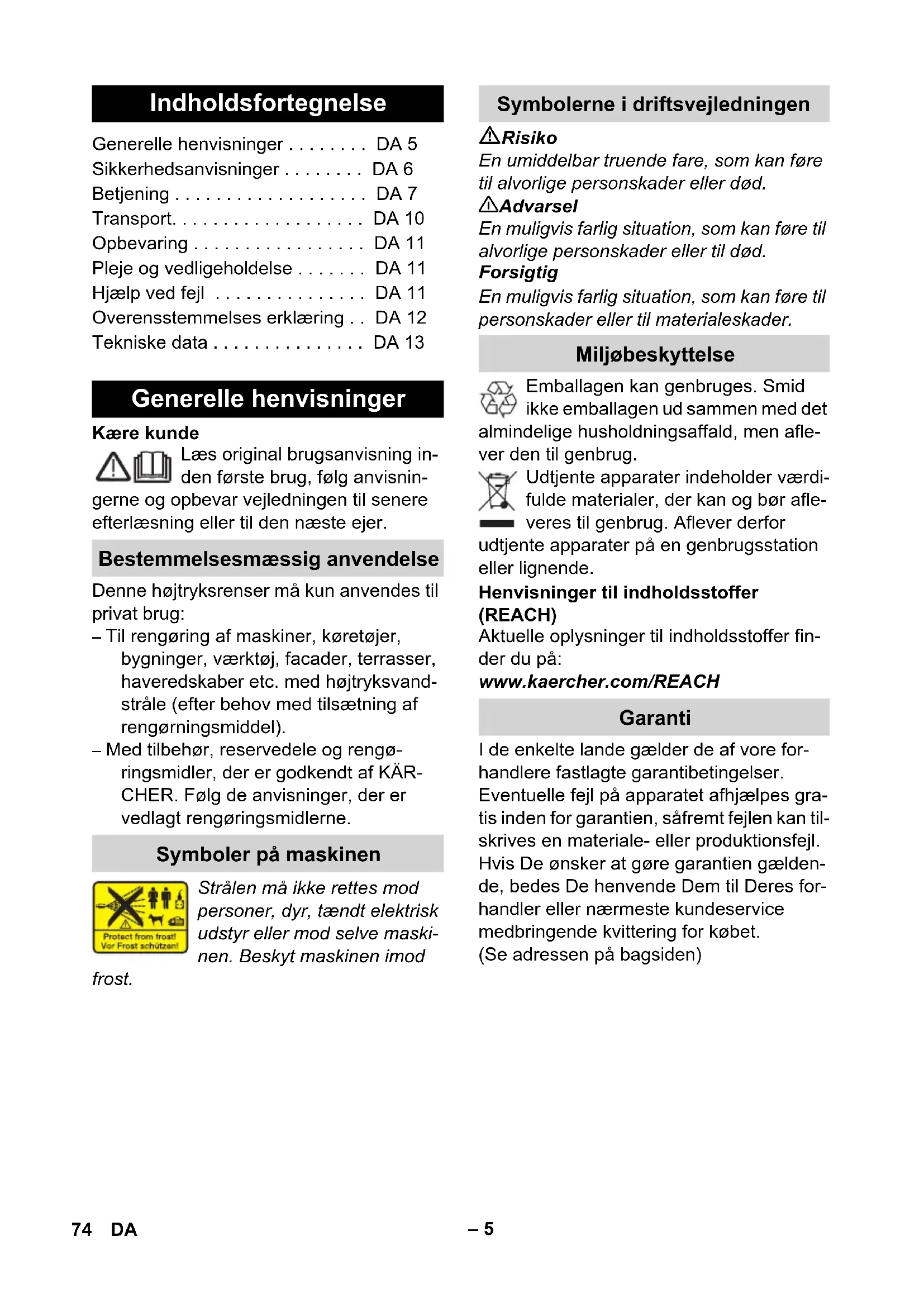

dB(A) 972 73PTDansk – 5 Kære kunde Læs original brugsanvisning in- den første brug, følg anvisnin- gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer. Denne højtryksrenser må kun anvendes til privat brug: – Til rengøring af maskiner, køretøjer, bygninger, værktøj, facader, terrasser, haveredskaber etc. med højtryksvand- stråle (efter behov med tilsætning af rengørningsmiddel). – Med tilbehør, reservedele og rengø- ringsmidler, der er godkendt af KÄR- CHER. Følg de anvisninger, der er vedlagt rengøringsmidlerne. Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve maski- nen. Beskyt maskinen imod frost. Risiko En umiddelbar truende fare, som kan føre til alvorlige personskader eller død. 몇 Advarsel En muligvis farlig situation, som kan føre til alvorlige personskader eller til død. Forsigtig En muligvis farlig situation, som kan føre til personskader eller til materialeskader. Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men afle- ver den til genbrug. Udtjente apparater indeholder værdi- fulde materialer, der kan og bør afle- veres til genbrug. Aflever derfor udtjente apparater på en genbrugsstation eller lignende. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger til indholdsstoffer fin- der du på: www.kaercher.com/REACH I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gra- tis inden for garantien, såfremt fejlen kan til- skrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gælden- de, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice medbringende kvittering for købet. (Se adressen på bagsiden) Indholdsfortegnelse Generelle henvisninger . . . . . . . . DA 5 Sikkerhedsanvisninger . . . . . . . . DA 6 Betjening . . . . . . . . . . . . . . . . . . . DA 7 Transport. . . . . . . . . . . . . . . . . . . DA 10 Opbevaring . . . . . . . . . . . . . . . . . DA 11 Pleje og vedligeholdelse . . . . . . . DA 11 Hjælp ved fejl . . . . . . . . . . . . . . . DA 11 Overensstemmelses erklæring . . DA 12 Tekniske data . . . . . . . . . . . . . . . DA 13 Generelle henvisninger Bestemmelsesmæssig anvendelse Symboler på maskinen Symbolerne i driftsvejledningen Miljøbeskyttelse Garanti 74 DA– 6 Risiko Rør aldrig ved netstik og stikkontakt med fugtige hænder. Tag ikke maskinen i brug, hvis strømtil- slutningsledningen eller vigtige dele af maskinen, som f.eks. sikkerhedsele- menter, højtryksslanger eller sprøjtepi- stoler, er beskadigede. Kontroller altid tilslutningsledningen og netstikket for skader, før maskinen ta- ges i brug. En beskadiget tilslutnings- ledning skal omgående udskiftes af en autoriseret kundeserviceafdeling/el-in- stallatør. Kontroller altid højtryksslangen for be- skadigelser, før den tages i brug. Ud- skift højtryksslangen med det samme, hvis den er beskadiget. Det er forbudt at bruge højtryksrense- ren i områder, hvor der er eksplosions- fare. Overhold de gældende sikkerhedsfor- skrifter ved anvendelse af højtryksren- seren i fareområder (f.eks. tankstationer). Højtryksstråler kan være farlige, hvis de ikke anvendes korrekt. Strålen må ikke rettes mod personer, dyr, tændt elek- trisk udstyr eller mod højtryksrenseren. Ret ikke strålen mod Dem selv eller an- dre for at rengøre tøj eller skotøj. Spul ikke genstande, der indeholder sundhedsskadelige stoffer (f.eks. as- best). Dæk/dækventiler kan beskadiges og punktere ved brug af højtryksstrålen. Første tegn herpå er, at dækkene æn- drer farve. Beskadigede dæk/dækventi- ler er livsfarlige. Hold mindst 30 cm stråleafstand ved rengøringen! Eksplosionsrisiko! Brændbare væsker må ikke sprøjtes. Opsug aldrig opløsningsmiddelholdige væsker eller ufortyndede syrer og op- løsningsmidler! Herunder hører f.eks. benzin, farvefortynder og fyringsolie. Sprøjtetågen er meget let antændelig, eksplosiv og giftig. Undgå brug af ace- tone, ufortyndede syrer og opløsnings- midler, da disse angriber maskinens materialer. 몇 Advarsel Stikket og koblingen af forlængerlednin- ger skal være vandtæt og må ikke ligge i vand. Uegnede forlængerledninger kan være farlige. Benyt udelukkende godkendte og mærkede forlængerledninger med et tilstrækkeligt stort ledningstværsnit ved udendørs brug:

Træk altid forlængerledningen helt af kabeltromlen. Højtryksslanger, armaturer og tilkoblin- ger er vigtige for højtryksrenserens sik- kerhed. Benyt udelukkende de af producenten anbefalede højtryksslan- ger, armaturer og tilkoblinger. Dette apparat er ikke beregnet til brug af personer med nedsatte fysiske, sen- soriske eller åndelige evner. Højtryksrenseren må ikke anvendes af børn eller af personer, der ikke er blevet instrueret i brugen. Børn skal være under opsyn, så de ikke har mulighed for at lege med maskinen. Brugeren skal anvende højtryksrense- ren iht. dens anvendelsesformål. Han skal tage hensyn til de lokale forhold og holde øje med, om der er personer i nærheden, når han arbejder med høj- tryksrenseren. Maskinen må ikke bruges, hvis der er andre personer uden beskyttelsesdrag- ter i nærheden. Bær passende sikkerhedstøj og beskyt- telsesbriller som værn mod vand eller snavs, der sprøjter bagud. Forsigtig Ved længere arbejdspauser skal maski- nen afbrydes via hovedafbryderen / kontakten eller netstikket skal trækkes ud. Apparatet må ikke bruges ved tempera- turer under 0°C. Sikkerhedsanvisninger 75DA– 7 Hold mindst 30 cm stråleafstand ved rengøring af lakerede overflader for at undgå lakskader. Lad aldrig højtryksrenseren være uden opsyn, mens den er i drift. Undgå at køre over, klemme, rive eller lign. i net- eller forlængerledninger, da dette ødelægger eller beskadiger dem. Beskyt netledningerne mod varme, olie og skarpe kanter. Alle strømførende dele i arbejdsområ- det skal være beskyttet mod strålevand. Højtryksrenseren skal altid tilsluttes et elektrisk stik, der er installeret af en elektriker iht. IEC 603064. Højtryksrenseren må kun sluttes til vek- selstrøm. Spændingen skal svare til an- givelsen på typeskiltet. Af sikkerhedsgrunde anbefaler vi princi- pielt at maskinen anvendes over et fejl- strømsrelæ (max. 30 mA). Rengøringsarbejde, der medfører olie- holdigt spildevand, f.eks. motorvask el- ler undervognsvask må kun foregå på vaskepladser udstyret med en olieud- skiller. Højtryksrenseren er udviklet til brug sammen med de rengøringsmidler, der leveres og anbefales af producenten. Brug af andre rengøringsmidler eller ke- mikalier kan påvirke højtryksrenserens sikkerhed negativt. Forsigtig Sikkerhedsanordninger skal beskytte mod kvæstelser og må hverken ændres eller omgås. Hovedafbryderen forhindrer et utilsigtet brug af maskinen. Låseanordningen blokerer sprøjtepistolens greb og forhindrer maskinens utilsigtede start. Overstrømsventilen forhindrer, at det mak- simalt tilladte tryk overskrides. Hvis pistolgrebet slippes, frakobles høj- trykspumpen af en trykafbryder, og høj- tryksstrålen stopper. Hvis der trækkes i grebet, kobler trykafbryderen pumpen til igen. Forsigtig Før hvert arbejde med eller på maskinen, skal der sørges for stabilitet for at undgå ulykker eller beskadigelser. – Maskinens stabilitet er garanteret, hvis den sættes på en plan overflade. Maskinen, tilbehør m.m. vises på emballa- gen. Kontroller ved udpakningen, om ind- holdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader. Denne driftsvejledning beskriver basismo- dellerne af højtryksrenserne som er vist på omslaget. I denne driftsvejledning beskrives det mak- simale udstyr. Afhængigt af modellen er der forskelle i leveringen (se emballagen). Se figurerne i starten af bru- gervejledningen! 1 Tilkoblingsdel til vandfor- syning 2 Vandtilslutning med integreret si 3 Hovedafbryder „0/OFF“ / „I/ON“ 4 Højtryksslange 5 Doseringsregulering til rensemiddel 6 Opbevaring til håndsprøjtepistolen 7 Højtryks-slangetrommel 8 Transportgreb 9 Håndsving til slangerullen 10 Opbevaring Plug 'n' Clean rensemid- deldunk med tilslutning for rensemiddel 11 Opbevaring til tilbehør 12 Option Opbevaringskrog til strømledningen Sikkerhedsanordninger Afbryder Låseanordning på håndsprøjtepistolen Overstrømsventil med trykafbryder Forudsætninger til stabiliteten Betjening Leveringsomfang Beskrivelse af apparatet 76 DA– 8 13 Option Automatisk opvikling til strømledningen 14 Strømledning med netstik 15 Plug 'n' Clean rensemiddeldunk med dæksel 16 Hjul 17 Håndsprøjtepistol 18 Låseanordning på håndsprøjtepistolen 19 Knap til at adskille højtryksslangen fra håndsprøjtepistolen. 20 Vaskebørste 21 Strålerør med rotordyse 22 Strålerør med trykregulering (Vario Po- wer) Ekstratilbehøret udvider maskinens anven- delsesmuligheder. Nærmere informationer herom fås hos Deres KÄRCHER-forhand- ler. Løse komponenter, som er vedlagt maski- nen, skal før brugen monteres. Figur Den nederste holder sættes ind i åbnin- gen og skubbes fremad indtil den går i hak. Figur Den øverste holder sættes ind og tryk- kes nedad til anslaget. Option Figur Monter den øverste opbevaringskrog. Hertil bruges de 2 vedlagte skruer og en stjerneskruetrækker PH 2. Figur Begge rensemiddelslanger sættes på tilslutningerne. Doseringsreguleringen sættes på og sikres med 2 skruer. Figur Højtryksslangen vikles op på slange- tromlen. Figur Den frie ende af den opviklede højtryks- slange skubbes gennem åbningerne på doseringsreguleringen. Figur Sæt transportgrebet på, sæt bolten ind i åbningen og skru dem sammen. Figur Tilslutningsniplen fra den korte høj- tryksslange trykkes ind i messingholde- ren indtil den går i hak. Kontroller om forbindelsen er sikker ved at trække i højtryksslangen. Figur Skru højtryksslangen ind i håndsprøjte- pistolen indtil det kan høres at den går i hak. Bemærk: Tag hensyn til den rigtige ori- entering af tilslutningsstykket. Kontroller om forbindelsen er sikker ved at trække i højtryksslangen. 몇 Advarsel Ifølge de gældende love, må ma- skinen aldrig anvendes på drikke- vandsnettet uden en tilbageløbsventil. Der skal anven- des en velegnet tilbageløbsventil fra KÄR- CHER eller en alternativ tilbageløbsventil ifølge EN 12729 type BA. Vand, som strømmer igennem en systemseparator, kan ikke drikkes. Forsigtig Systemadskiller skal altid kobles til vand- forsyningen, ikke direkte til apparatet! Bemærk: Forureninger i vandet kan be- skadige højtrykspumpen og tilbehøret. Som beskyttelse anbefaler vi at bruge KÄRCHER-vandfilteret (ekstratilbehør, be- stillingsnr. 4.730-059). Ekstratilbehør Inden ibrugtagning Montering af opbevaring til håndsprøjtepistolen Montering af opbevaringskrogen til strømledningen Montering af doseringsregulering til rensemiddel Montering af transportgrebet Forbind sprøjtepistolen med højtryksslangen. Vandforsyning 77DA– 9 Læg mærke til vandforsyningsselskabets reglementer. Se typeskilt/tekniske data for tilslutnings- værdier Benyt en vævarmeret vandslange (le- veres ikke med) med en gængs tilkob- ling: (diameter mindst 1/2 tomme, hhv. 13 mm; længde mindst 7,5 m). Figur Skru den medfølgende koblingsdel på højtryksrenserens vandtilslutning. Stik vandslangen på højtryksrensernes tilkoblingsdel og slut den til vandhanen. Denne højtryksrenser er sammen med KÄRCHER-sugeslangen med kontraventil (ekstratilbehør, bestillingsnr. 4.440-238) beregnet til opsugning af overfladevand, som f.eks vand af regntønder eller damme (max. opsugningshøjde, se tekniske data). Påfyld KÄRCHER-sugeslangen med kontraventil med vand, skru den på vandtilslutningen og hæng den i regn- tønden. Afluft højtryksrenseren inden brug. Tænd for maskinen uden strålerør til- sluttet og lad den køre (max. 2 minut- ter), indtil der kommer vand uden bobler ud af pistolen. Sluk for maskinen og til- slut strålerøret igen. Forsigtig Tørkørsel på mere end 2 minutter fører til skader på højtrykspumpen. Afbryd maski- nen hvis den ikke opbygger tryk indenfor 2 minutter og gå frem ifølge anvisningerne i kapitel "Hjælp ved fejl". Figur Strålerør sættes ind i sprøjtepistolen og fikseres med en 90° omdrejning. Figur Rul højtryksslangen fra slangetromlen. Herved skal transportgrebet holdes imod. Bemærk: Hvis håndsvinget er i en sik- ret position skal svinget først klappes op. Åbn for vandhanen. Strømtilslutningsledningen skal vikles helt af. Sæt netstikket i en stikdåse. Stil hovedafbryderen på "I/ON". 몇 Risiko Pga. den vandstråle, der kommer ud af høj- tryksdysen, stødes pistolgrebet bagud. Sørg for at stå godt og hold godt fast i pi- stolgrebet og strålerøret. Forsigtig Sørg for, at højtryksrenseren står på en plan flade inden du starter med rengørin- gen. Brug beskyttelsesbriller og beskyttel- sesdragt under rengøringen. Brug håndsprøjtepistolens greb. Højtryksrenseren tændes ved at trække i grebet. Bemærk: Hvis der gives slip for grebet, af- brydes maskinen igen. Højtrykket oprethol- des i systemet. Til de mest almindelige rengøringsopgaver. Arbejdstrykket kan reguleres trinløst imel- lem "Min" og "Max". Slip pistolgrebets håndtag. Drej strålerøret til den ønskede positi- on. Bemærk: Er velegnet til arbejde med ren- semiddel, hertil skal strålerøret sættes til "Mix". Til svære tilsmudsninger Forsigtig Bildæk, lakeringer eller sarte oveflader af f.eks. træ må ikke renses med snavsfræse- ren, da der er fare for beskadigelse. – Ikke egnet til arbejde med rensemidler. – Bemærk: Egnet til arbejde med rense- midler. Vandforsyning fra vandledning Opsugning af vand fra åbne beholdere Ibrugtagning Drift Strålerør med trykregulering (Vario Power) Strålerør med rotordyse Vaskebørste 78 DA– 10 Brug udelukkende rense- og plejemidler fra KÄRCHER til den pågældende rengørings- dopgave, da disse produkter er specielt ud- viklet til deres maskine. Brugen af andre rense- og plejemidler kan føre til hurtigere slitage og ophør af garantikravene. Infor- mer dig venligst ved din forhandler eller re- kvirer direkte informationer hos KÄRCHER. Anvisninger til rensemiddel: Til disse maskiner kan de gængse KÄRCHER ren- semidler købes klar til brug i Plug 'n' Clean rensemiddeldunk med dæksel. På den måde bortfalder den generende omfyld- ning, hhv. påfyldning. Figur Fjern dækslet fra Plug 'n' Clean rense- middeldunken og tryk rensemiddeldun- ken med åbningen nedad i tilslutningen for rensemiddel. Figur Juster opsugningsmængden af rense- middelopløsningen med doseringsre- gulatoren til rensemiddel. Brug strålerør med trykregulering (Vario Power). Drej strålerøret til position "Mix". Bemærk: På den måde tilsættes der rensemiddelopløsning til vandstrålen under driften. Bemærk: Efter behov kan man også bruge vaskebørsterne til arbejdet med rensemid- del. Sprøjt lidt rengøringsmiddel på den tør- re overflade og lad det virke (skal ikke tørre). Vask det løsnede snavs af med høj- tryksstrålen. Slip pistolgrebets håndtag. Brug håndsprøjtepistolens greb. Afbryd endvidere maskinen "0/OFF" ved længere arbejdspauser (mere end 5 minutter). Forsigtig Højtryksslangen må kun adskilles fra hånd- sprøjtepistolen eller maskinen, hvis syste- met er uden tryk. Træk Plug 'n' Clean rensemiddeldun- ken ud af holderen og luk den med dækslet. Til opbevaring sættes den 180 ° drejet ind i holderen. Slip pistolgrebets håndtag. Sluk maskinen "0/OFF“. Luk vandhanen. Tryk på pistolgrebet for at fjerne det tryk, der er i systemet. Adskil maskinen fra vandforsyningen. Forsigtig: Hvis tilløbs- og højtryksslan- gen adskilles efter driften kan der dryp- pe varmt vand. Brug håndsprøjtepistolens greb. Træk netstikket ud. Forsigtig Tag hensyn til maskinens vægt under transporten (se tekniske data) for at undgå ulykker og personskader. Træk maskinen i transportgrebet. Før liggende transport: Træk Plug 'n' Clean rensemiddeldunken ud af holde- ren og luk den med dækslet. Maskinen sikres/fastgøres, så den ikke kan vælte eller flytte sig. Arbejde med rensemidler Anbefalet rensemetode Afbrydelse af driften Efter brug Transport Manuel transport Transport i køretøjer 79DA– 11 Forsigtig Tag hensyn til maskinens vægt ved valg af opbevaringssted (se tekniske data) for at undgå ulykker og personskader. Stil fejemaskinen på et plant underlag. Drej håndsvinget imod uret og opvikl højtryksslangen helt på slangetromlen. Sæt håndsprøjtepistolen med strålerø- ret i den påtænkte holder. Figur Anbring nettilslutningskablet, højtryks- slangen og tilbehøret på højtryksrense- ren. Option Træk kort i strømledningen. Strømledningen opvikles automatisk. Inden maskinen opbevares over et længe- re tidsrum, f.eks. om vinteren, skal der ta- ges hensyn til anvisningerne i kapitel "Pleje". Forsigtig Beskyt maskinen og tilbehøret imod frost. Maskinen og tilbehøret ødelægges af frost hvis der er vand i maskinen. For at undgå skader: Tømme maskinen for vand: Tag strålerøret af pistolgrebet. Tænd kort for højtryksrenseren (1/ON), tryk på pistolgrebets håndtag, indtil der ikke kommer mere vand ud (ca. 1 min.). Sluk for renseren Maskinen og alt tilbehør opbevares i et frostfrit rum. Risiko Før alle service- og vedligeholdelsesarbej- der skal maskinen afbrydes og stikket træk- kes ud. Inden længere tids opbevaring, f.eks. om vinteren: Figur Træk sien i vandtilslutningen ud med en fladtang og rens den under løbende vand. Højtryksrenseren er vedligeholdelsesfri. Benyt udelukkende originale reservedel fra KÄRCHER. Bag i denne betjeningsvejled- ning finder De en oversigt over reservede- le. Ved hjælp af denne oversigt kan De selv af- hjælpe mindre fejl. Kontakt den autoriserede kundeservice i tvivlstilfælde. Risiko Før alle service- og vedligeholdelsesarbej- der skal maskinen afbrydes og stikket træk- kes ud. Reparationsarbejder og arbejder på elektri- ske komponenter skal altid udføres af auto- riserede servicefolk. Maskinen tændes ved at trække i hånd- sprøjtepistolens greb. Kontroller, at den angivne spænding på typeskiltet stemmer overens med strømkildens spænding. Kontroller nettilslutningskablet for be- skadigelse. Kontroller indstillingerne på strålerøret. Renseren skal afluftes. Opbevaring Opbevaring af damprenseren Frostbeskyttelse Pleje og vedligeholdelse Pleje Vedligeholdelse Reservedele Hjælp ved fejl Maskinen kører ikke Maskinen kommer ikke op på det nødvendige tryk 80 DA– 12 Tænd for maskinen uden strålerør til- sluttet og lad den køre (max. 2 minut- ter), indtil der kommer vand uden bobler ud af pistolen. Sluk for maskinen og til- slut strålerøret igen. Kontroller vandforsyningen. Træk sien i vandtilslutningen ud med en fladtang og rens den under løbende vand. Årsag: Spændingstab på grund af et svagt strømnet eller ved brug af en forlængerled- ning. Træk først sprøjtepistolens greb ved starten, sæt så afbryderen til "I/ON". Rens højtryksdysen: Fjern snavs fra dy- seborehullet med en nål og skyl ved at spule vand fremad. Kontroller den tilløbende vandmængde. Teknisk betinget er maskinen lidt utæt. Kontakt den autoriserede kundeser- vice, hvis den er meget utæt. Brug strålerør med trykregulering (Vario Power). Drej strålerøret til position "Mix". Kontroller indstillingen på doseringsre- gulatoren til rensemidlet. Kontroller rensemiddel-sugeslangen for knæk. Hermed erklærer vi, at den nedenfor nævn- te maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EF-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed. Undertegnede agerer på vegne af og med fuldmagt fra ledelsen. Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2011/06/01 Maskinen starter ikke, motoren brummer Kraftige trykudsving Maskinen er utæt Rensemiddel bliver ikke indsuget Overensstemmelses erklæring Produkt: Højtryksrenser Type: 1.168-xxx Gældende EF-direktiver 2006/42/EF (+2009/127/EF) 2004/108/EF 2000/14/EF Anvendte harmoniserede standarder EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Anvendte overensstemmelsesvurde- ringsprocedurer 2000/14/EF: Bilag V Lydeffektniveau dB(A) Målt: 89 Garanteret: 93 CEO Head of Approbation 81DA– 13 Forbehold for tekniske ændringer! Tekniske data K 7.300 K 7.400 K 7.410 K 7.450 K 7.400 CH El-tilslutning Spænding V

1~50 Tilslutningseffekt kW 3,0 2,2 Beskyttelsesniveau IP X5 Beskyttelsesklasse I Netsikring (træg) A 16 10 Vandtilslutning Tilførselstryk, maks. MPa 0,6 Forsyningstemperatur, maks. °C 60 Forsyningsmængde, min. l/min. 11 Max. indsugningshøjde m 1,0 Ydelsesdata Arbejdstryk MPa 15 13 Maks. tilladt tryk MPa 16 16 Kapacitet, vand l/min. 9,2 8,2 Kapacitet, rengøringsmiddel l/min. 0 - 0,3 Pistolgrebets tilbagestødskraft N 22 19 Mål og vægt Højde mm 972 Længde mm 407 Bredde mm 447 459 447 459 Vægt, driftsklar med tilbehør kg 22,4 23,2 24,4 24,4 21,2 Oplyste værdier ifølge EN 60335-2-79 Hånd-arm vibrationsværdi Usikkerhed K m/s
