BRUGSANVISNING Aventa eco TRUMA

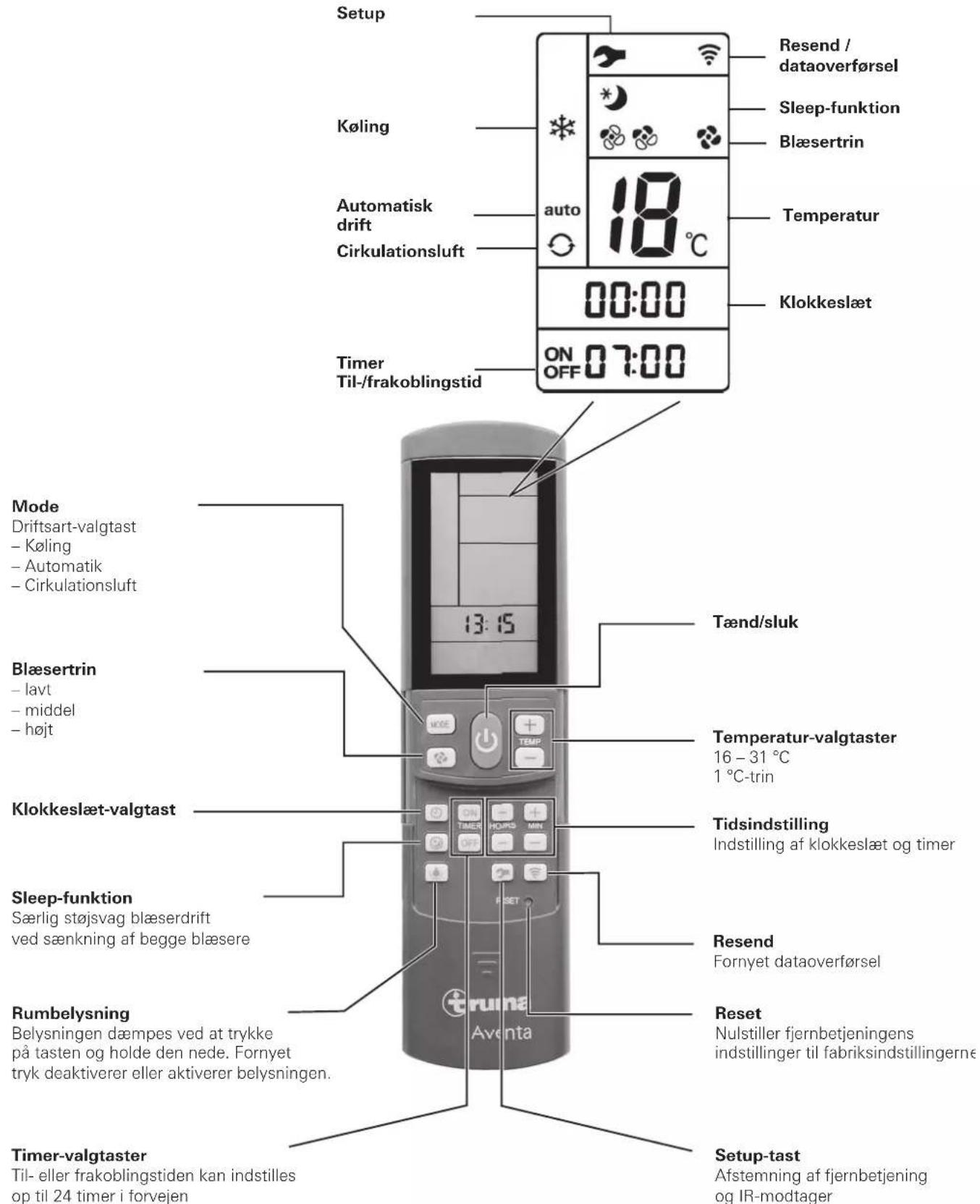

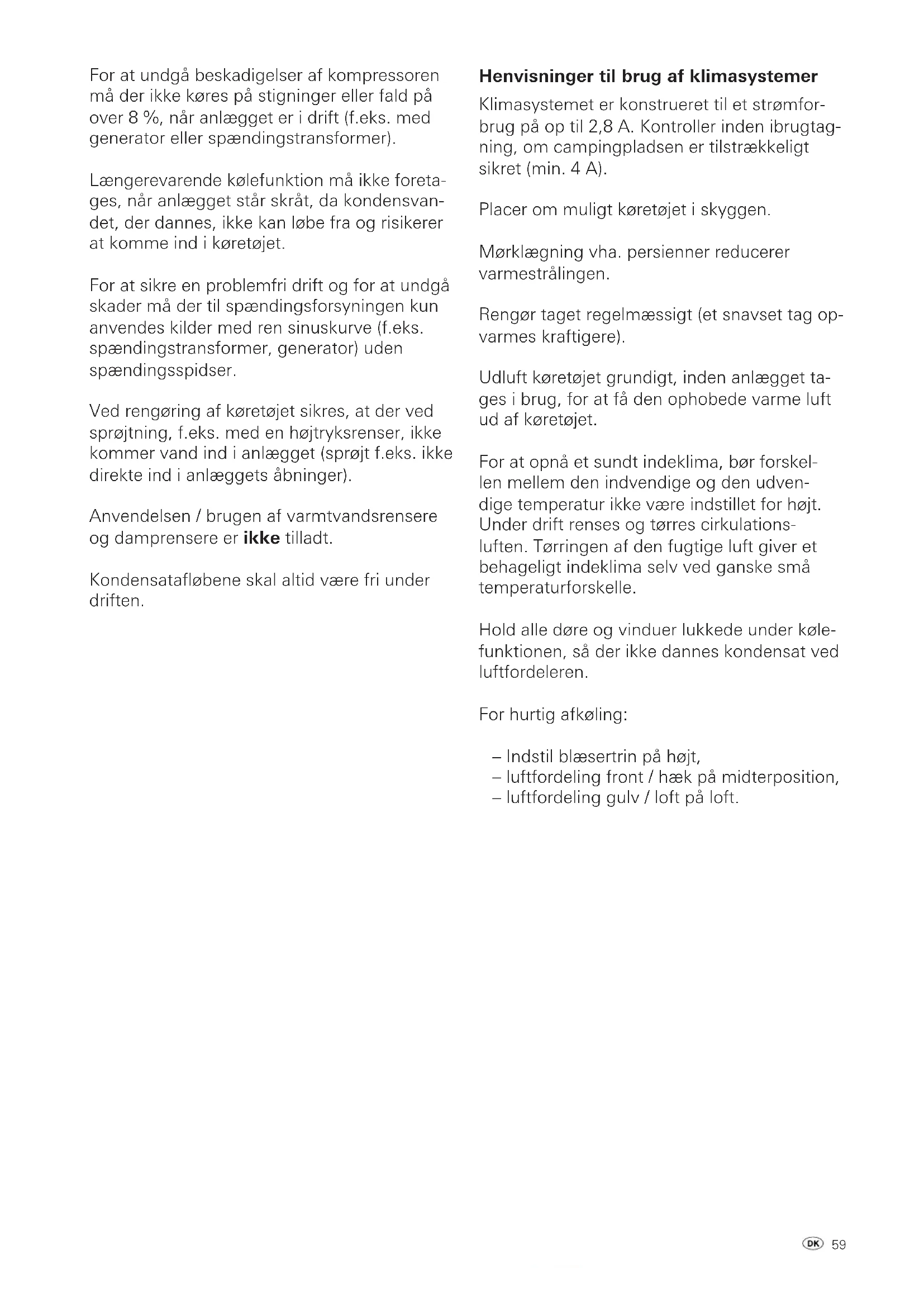

Blæsertrin – lavt – middel – højt Resend Fornyet dataoverførsel Klokkeslæt-valgtast Tidsindstilling Indstilling af klokkeslæt og timer Timer-valgtaster Til- eller frakoblingstiden kan indstilles op til 24 timer i forvejen Timer Til-/frakoblingstid Køling Setup Resend / dataoverførsel Cirkulationsluft Blæsertrin Sleep-funktion Temperatur Klokkeslæt Automatisk drift Setup-tast Afstemning af fjernbetjening og IR-modtager Brugsanvisning De symboler, der vises på displayet, bliver synlige af- hængig af indstilling.61 Ibrugtagning Inden tilslutning bør man være opmærksom på, at sikringen i forbindelse med campingpladsens strømforsyning (230 V) er tilstrækkelig. For at undgå en overophedning af strømfødningskablet til fritidskøretøjet (min. tværsnit 3 x 2,5 mm²), skal kabel- tromlen vikles helt af. For at udføre de enkelte funktioner skal fjernbetjeningen altid rettes mod infrarød-modtagerdelen. Før første tilkobling skal fjernbetjeningen afstemmes til IR-modtageren. – Ilæg batterierne (vær opmærksom på polaritet) – Setup-symbolet blinker (hvis symbolet ikke blinker, gennemføres en nulstilling) – Ret fjernbetjeningen mod IR-modtageren – Tryk på setup-tasten og hold den nede – Når den røde LED på IR-modtageren blinker, slippes setup-tasten Fjernbetjeningen er afstemt til IR-modtageren, setup-symbolet slukker og klimasystemet starter i cirkulationsluftdrift, blæser- trin lavt, ingen timer. Tilkobling Klimasystemet tilkobles med tasten »Tænd/sluk« på fjernbe- tjeningen. De sidst valgte indstillinger overtages. Efter tilkoblingen kører blæseren. Kompressoren tænder efter senest 3 minutter, den blå LED blinker. Temperatur Med »temperatur-valgtasterne« kan du ved behov ændre den ønskede rumtemperatur med »+« og »–«. Mode Den ønskede funktion vælges ved at trykke en eller flere gan- ge på tasten »MODE«. – Køling – Automatik – Cirkulationsluft Hvis den rumtemperatur, der er indstillet på fjernbetjeningen nås i kølefunktion, slår kompressoren fra, og den blå LED i IR-modtageren slukker. Blæseren kører videre. Hvis den ind- stillede rumtemperatur overskrides, skifter anlægget automa- tisk til kølefunktion. Ved køleprocessen affugtes luften. Hvis luftfugtigheden i køretøjet er meget høj i begyndelsen af køleprocessen, kan der opstå fugt på undersiden af luftfordeleren. Hold derfor døre og vinduer lukkede og vælg det højeste blæsertrin. I automatisk drift vælges blæsertrinnet automatisk afhæn- gig af rumtemperaturen. I cirkulationsluftdrift cirkuleres indeluften og renses via fil- trene. Der lyser ingen LED’er i IR-modtageren. Blæser Det ønskede blæsertrin vælges ved at trykke en eller flere gan- ge på tasten »Blæsertrin«. Blæsertrin (ved automatisk mode uden funktion): – lavt – middel – højt Sleep-funktion Ved »Sleep-funktionen« kører indvendige og udvendige blæsere med lavt omdrejningstal og er derfor yderst stille. Frakobling Tryk på »Tænd/sluk« på fjernbetjeningen for at slukke. Fjern- betjeningen og anlægget slukkes. Lyset kan fortsat tændes og slukkes med tasten »Rumbelysning«. Hvis klimasystemet tændes igen, blinker den blå LED. Blæseren kører, kompressoren aktiveres efter senest 3minutter. Klokkeslæt Tryk på »Klokkeslæt-valgtasten«, og indstil det aktuelle klokkeslæt med tasterne »Tidsindstilling«. Klokkeslættet vises altid på displayet (undtagen ved Timer ON/ OFF). Efter batteriskift eller tidsomstilling skal klokkeslættet indstilles igen. Timer ON / OFF Med den integrerede timer kan klimasystemets til-/frakob- lingstid fra det aktuelle klokkeslæt indstilles mindst 15 minut- ter og op til 24 timer i forvejen. Til programmering tændes anlægget med fjernbetjeningen. Indstil den ønskede funktion og rumtemperatur. Vælg derefter TIMER ON eller TIMER OFF med »TIMER- valgtasterne«. Indstil den ønskede til-/frakoblingstid (15 mi- nutter - 24 timer) med tasterne »Tidsindstilling« og bekræft med TIMER ON eller TIMER OFF. Fornyet tryk på den pågældende timertast deaktiverer timer-funktionen. Rumbelysning Uafhængig af klimasystemets drift kan belysningen i luft- fordeleren tændes / slukkes ved at trykke på tasten »Rum- belysning«. Belysningen dæmpes ved at trykke på tasten »Rumbelysning« og holde den nede. Når der tændes igen, aktiveres den sidste indstilling. Reset Nulstiller ved tryk (f.eks. med en kuglepen) fjernbetjeningens indstillinger til fabriksindstillingerne. Setup-symbolet blinker. Resend De sidste indstillinger sendes igen. Setup Afstemning af fjernbetjeningen til det klimasystem, der aktuelt skal anvendes. Indstillingerne sættes på »cirkulationsluft«, lavt blæsertrin, ingen timer.62 IR-modtager og manuel tænd / sluk På IR-modtageren sidder der en ekstra afbryder (m), som også kan benyttes til at koble anlægget (f.eks. med en kuglepen) til og fra uden fjernbetjening. Hvis anlægget kobles til vha. denne afbryder, stilles der auto- matisk tilbage til fabriksindstillingerne (automatisk drift 22° C). IR-modtager / funktionsvisning LED 2 LED 1

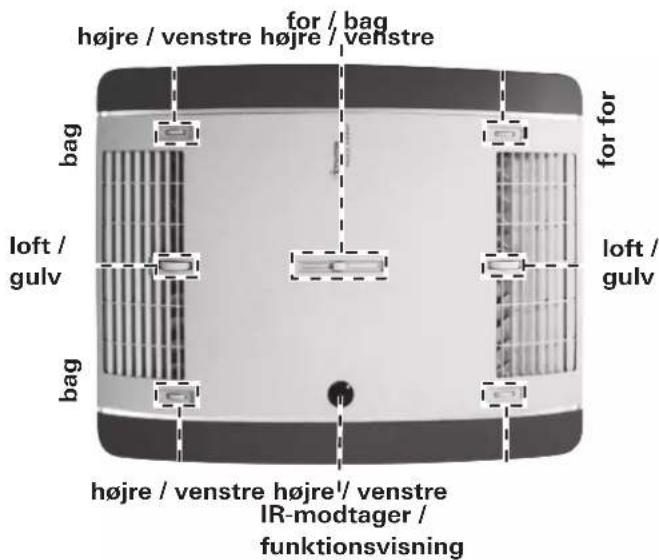

Fig. 2 LED 1 blå – lyser – (kølefunktion) LED 1 blå – blinker – (kompressorstart kølefunktion) LED 2 rød – blinker – (data overføres) LED 2 rød – lyser – (fejl) Rød LED lyser Anlægget har en fejl. Sluk anlægget, vent i kort tid og tænd det igen. Kontakt Truma service, hvis den røde LED stadigvæk lyser. Luftfordeling Højre / venstre Hhv. to luftudgange foran og bagved, der kan indstilles separat. Front / hæk Luftstrømmen kan doseres mellem forreste og bageste køretøjsområde. Loft / gulv Luftstrømmen kan ledes fra loftet til gulvet. højre / venstre højre / venstre højre / venstre højre / venstre IR-modtager / funktionsvisning for / bag loft / gulv loft / gulv for for bag bag Fig. 3 Udskiftning af batterier i IR-fjernbetjeningen Brug kun tætte micro-batterier type LR 3, AM4, AAA, MN 2400 (1,5 V). Batterirummet sidder på fjernbetjeningens bagside. Vær opmærksom på plus / minus ved isætning af nye batterier! Tomme, brugte batterier kan løbe ud og beskadige fjernbetjeningen! Tag batterierne ud af fjernbetjeningen, når den ikke er i brug i en længere periode. Fig. 4 Der ydes ingen garanti for skader, der er opstået som følge af udløbne batterier. Inden en fjernbetjening kasseres, skal batterierne tages ud og bortskaffes på en miljørigtig måde. Hvis batterierne fjernes, opretholdes afstemningen mel- lem fjernbetjening og klimasystem. Vedligeholdelse Foretag filterskift afhængig af brugsintensiteten, vi anbefaler dog mindst hver 12. måned. Anvend aldrig klimasystemet uden filter. Dette kan medføre effekttab. På taget skal luftind- gange / luftudgange og kondensatafløb altid holdes fri for for- hindringer f.eks. løv. Anvend en blød, fugtig klud til rengøring af klimasystemet. Bortskaffelse Apparatet skal bortskaffes i overensstemmelse med de admi- nistrative bestemmelser i det pågældende anvendelsesland. De nationale forskrifter og love (i Tyskland f.eks. bestemmel- serne om udrangerede køretøjer) skal overholdes. I andre lande skal de gældende forskrifter overholdes. Tilbehør Filtersæt, 2 styk (art.-nr. 40091-16800) Fig. 5 Truma CP plus Digital betjeningsdel Truma CP plus med klimaautoma- tik til de iNet-kompatible Truma varmeanlæg Combi og Truma klimasystemer Aventa eco, Aventa comfort (fra serienummer 24084022 – 04/2013), Saphir comfort RC og Saphircompact (fra serienummer 23091001 – 04/2012) – Funktionen »klimaautomatik« styrer automatisk varmean- læg og klimasystem til den ønskede temperatur i køretøjet.63 Tekniske data Registreret i overensstemmelse med EN 14511 og Truma-kontrolbetingelser Spændingsforsyning: 230 V – 240 V ~, 50 Hz Strømforbrug: Køling: 2,8 A Startstrøm: 20 A (150 ms) Køleeffekt: 1,7 kW Luftvolumenstrøm: Maks. 340 m³/h Temperaturforhold: +16 °C til 40 °C Maks. hældning under driften: 8 % Vægt: 28 kg inklusiv monteringsmateriale Mål (b x h x d): Udvendigt: 660 x 248 x 1008 mm Indvendigt: 523 x 46 x 670 mm Kølemiddel: R 407C / 0,38 kg Indeholder fluorholdige drivhusgasser omfattet af Kyoto-pro- tokollen. Hermetisk lukket. Globalt opvarmningspotentiale (GWP)

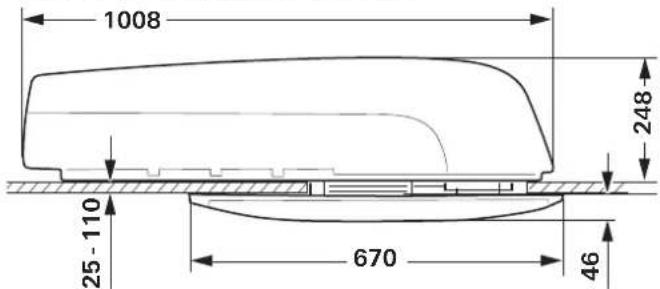

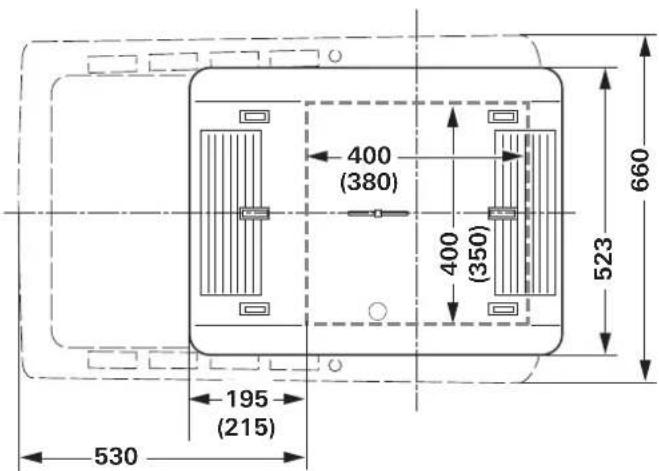

CO2-ækvivalent 674,1 kg Ret til tekniske ændringer forbeholdes! Mål for monteringen (mål i mm)

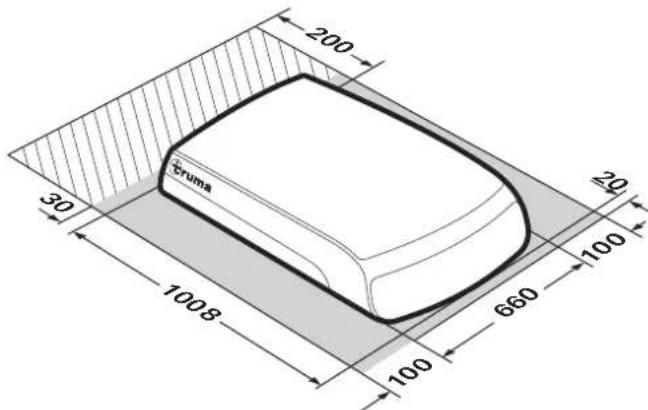

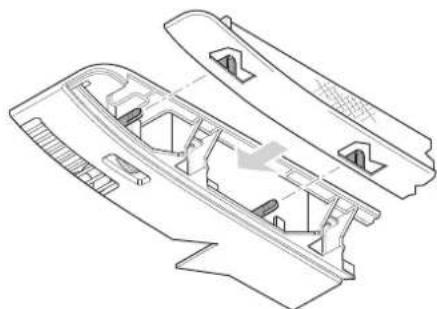

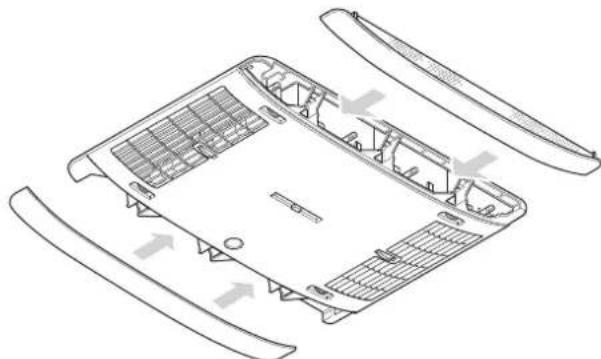

Fig. 9 Frirum rundt om klimasystemet Frirummene rundt om den udvendige enhed skal foran være 20 mm og i siden 100 mm. Bagtil skal der overholdes et fri- rum på mindst 30 mm. Truma anbefaler et frirum på 200 mm, så returluften kan blæses frit ud. – Kan udvides med TrumaiNet Box. Dermed kan alle TIN-Bus-kompatible Truma-anlæg også styres via Truma App’en. Fig. 9 Truma iNet Box Truma iNet Box til nem netsammenkobling af Truma-anlægge- ne og styringen med smartphone eller tablet via app. – Enkel montering og idrifttagning pr. Truma App – Kan udvides med update-funktion og er dermed fremtids- sikret Fig. 7 Fejlfinding Fejl Årsag / forholdsregler Anlægget køler ikke – Afrimningsproces kører – Den temperatur, der er indstillet på fjernbetjeningen, er nået eller er for høj Anlægget køler util- strækkeligt eller slet ikke – Filteret er snavset, udskift filteret – Luftveje tilsmudset / blokeret udvendigt Fugtighed på luftforde- lerens underside – Luk vinduer og døre og vælg blæsertrin højt Der drypper vand ud af luftfordeleren – Kondensatafløb på den udvendi- ge enhed tilstoppet – Anlægget er ikke tætnet korrekt ved taget (f.eks. tætning defekt) – anlægget står for skråt Fjernbetjening fungerer ikke – Kontroller batterierne i fjernbe- tjeningen og skift dem evt. ud Anlægget reagerer ikke på fjernbetjenings- kommandoer – Kontroller, om der er forhindrin- ger mellem fjernbetjening og IR-modtager – Er fjernbetjeningen tilpasset til IR-modtageren/ afstem fjern- betjeningen til IR-modtageren Hvis fejlen ikke afhjælpes herved, kontaktes Truma service.64 Producentgarantierklæring (EU) 1. Producentgarantiens omfangSom producent af anlægget yder Truma forbrugeren en garanti, der dækker eventuelle materiale- og/eller produktionsfejl på anlægget.Denne garanti gælder i Den Europæiske Unions medlemsstater samt i Island, Norge, Schweiz og Tyrkiet. Som forbruger beteg-nes den naturlige person, der som den første erhverver anlæg-get fra producenten, OEM (producent af originalt udstyr) eller forhandler, og som ikke videresælger anlægget som led i egen erhvervsmæssige eller selvstændige virksomhed eller installerer dette hos tredjepart.Producentgarantien gælder for ovennævnte mangler, som opstår inden for de første 24 måneder efter indgåelse af kø-bekontrakten mellem sælger og forbruger. Producenten eller en autoriseret servicepartner afhjælper sådanne mangler efter eget valg ved reparation eller ombytning. Ejendomsretten til defekte dele overgår til hhv. producenten eller den autorisere-de servicepartner. Såfremt anlægget ikke længere produceres på reklamationstidspunktet, kan producenten i tilfælde af om-bytning levere et lignende produkt.Såfremt producenten yder garanti, begynder garantiperioden for de reparerede eller ombyttede dele ikke forfra. Den påbe-gyndte garantiperiode for anlægget fortsættes. Kun produ-centen selv eller en autoriseret servicepartner er berettiget til at udføre garantiopgaver. Omkostninger i forbindelse med en garantisag afregnes direkte mellem den autoriserede service-partner og producenten. Ekstra omkostninger pga. vanskelig-gjorte monterings- og afmonteringsbetingelser i forbindelse med anlægget (f.eks. afmontering af møbel- og karosseridele) samt kørselsomkostninger for den autoriserede servicepartner eller producent anerkendes ikke som garantiydelse.Yderligere krav, særligt erstatningskrav fra forbruger eller tred-jepart, er udelukket. Bestemmelserne i den tyske produktan-svarslov (Produkthaftungsgesetz) gælder fortsat. De lovbestemte reklamationskrav, forbrugeren måtte have over for sælgeren i det respektive land, hvor købet er foreta-get, berøres ikke af producentens frivillige garanti. I enkelte lande kan der være garantier, som fremsættes af de respekti-ve forhandlere (registrerede forhandlere, Truma Partnere). Dis-se kan forbrugeren afklare direkte med den forhandler, som anlægget er købt hos. Garantibetingelserne i det land, hvor forbrugeren første gang har købt anlægget, er gældende.2. Udelukkelse af garantiGarantien dækker ikke: – som følge af forkert anvendelse, der strider imod det tilsig-tede anvendelsesformål – som følge af forkert installation, montering eller idriftsættel-se, der strider imod brugs- og monteringsanvisningen – som følge af forkert drift eller betjening, der strider imod brugs- og monteringsanvisningen, især manglende overhol-delse af vedligeholdelses-, pleje- og advarselsanvisninger – hvis reparationer, installationer eller indgreb er udført af ik-ke-autoriserede partnere – for forbrugsmaterialer, sliddele og ved naturligt slid, – hvis anlægget er udstyret med reservedele, suppleringsdele eller tilbehør, som ikke er originaldele fra producenten, og som forårsager mangler – som følge af skader på grund af fremmedstoffer (f.eks. olier, blødgøringsmidler i gassen), kemiske eller elektrokemiske belastninger i vandet, eller hvis anlægget i øvrigt er kommet i berøring med uegnede stoffer (f.eks. kemiske produkter, uegnede rengøringsmidler) – som følge af skader på grund af unormale miljø- eller uved-kommende driftsbetingelser – som følge af skader på grund af force majeure eller naturka-tastrofer og på grund af andre påvirkninger, som Truma ikke er ansvarlig for – som følge af skader, der er opstået på grund af forkert transport

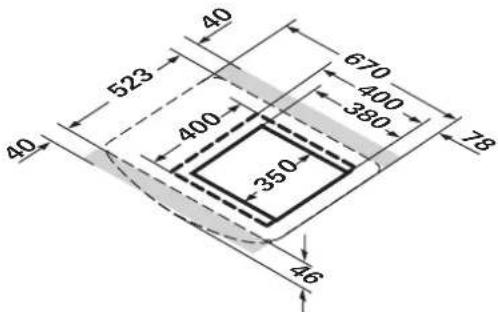

Fig. 10Frirummet rundt om luftfordeleren skal sikre en uhindret udblæsning. Afstanden i siden skal være mindst 40 mm. Taghøjde for svingområdet for klapper og døre.

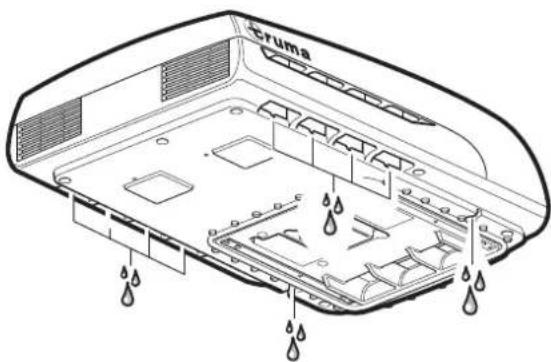

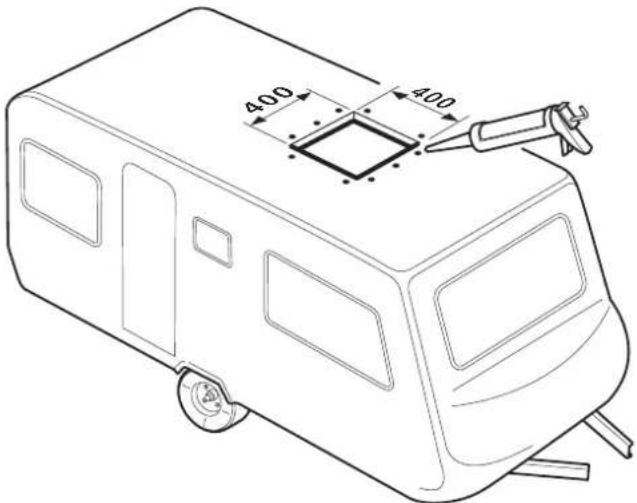

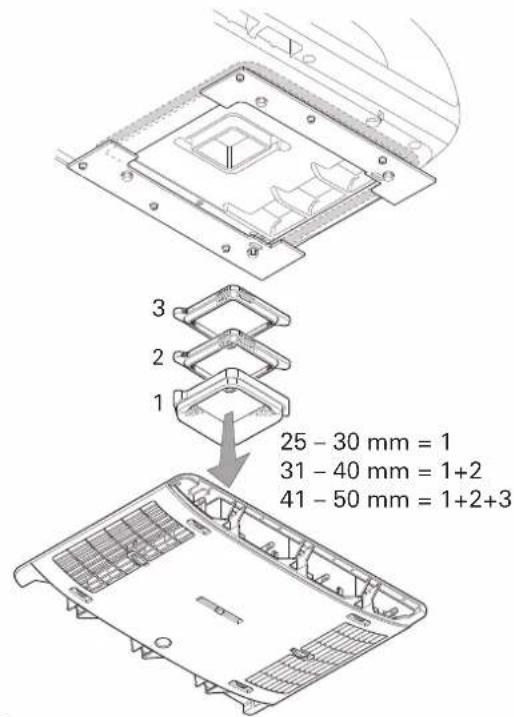

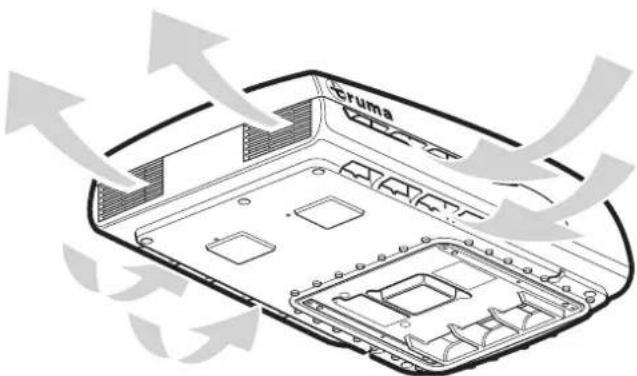

Fig. 11 Luftindgange / luftudgange Fig. 12 Kondensatafløb Kondensatet ledes bort via køretøjets tag.Fig. 13Ret til tekniske ændringer forbeholdes!65 Fig. 14 Montering og reparation af anlægget må kun udføres af en fagmand. Inden arbejdet påbegyndes, skal monterings- anvisningerne læses grundigt og overholdes! Leveringsomfang Udvendig enhed: – 1 Aventa eco – 2 holdevinkler – 4 skruer M6 x 70 forsynet med skruesikring – 6 skruer M6 x 12 forsynet med skruesikring – 1 basisring – 2 tagtykkelsesadaptere (hver 10 mm) – 1 fjernbetjening med holder – 2 skruer 2,9 x 16 til holderen – 2 batterier type AAA – 1 brugs- og monteringsanvisning – 1 monteringsskabelon – 3 Wago-klemmer Luftfordeler (bestilles separat): – 1 luftfordeler komplet monteret Tilbehør til monteringen (ekstraudstyr) Tagtykkelsesadapter 10 mm, 1 styk (art.-nr. 40091-16900) Fig. 15 Tætningsramme (art.-nr. 40091-19500) anbefales til optimal tætning ved efterfølgende montering i køretøjer med udskæringer på 400 x 400 mm. Fig. 16 Udligningsbånd creme (art.-nr. 40091-31200) grå (art.-nr. 40091-31300) til udligning af en revne op til 5 mm mellem luftfordeler og tag. l ~ 2,36 m Fig. 17 12 V-adapter til belysning i luftfordeler, 1 styk (art.-nr. 40091-33000) Fig. 18 Monteringsanvisning

3. Udnyttelse af garantien

Garantien gøres gældende hos en autoriseret servicepartner eller i Trumas serviceafdeling. Alle adresser og telefonnumre findes under www.truma.com under faneblandet »Service«. For at sikre et smidigt forløb beder vi om, at man har følgende oplysninger klar ved kontakt: – detaljeret beskrivelse af manglen – anlæggets serienummer – købsdato Den autoriserede servicepartner eller Trumas serviceafdeling fastsætter i det enkelte tilfælde, hvad der skal ske i det videre forløb. For at undgå eventuelle transportskader må det pågæl- dende anlæg kun afsendes efter forudgående aftale med den autoriserede servicepartner eller Trumas serviceafdeling. Hvis garantisagen anerkendes af producenten, påtager produ- centen sig transportomkostningerne. Såfremt der ikke forelig- ger en garantisag, informeres forbrugeren, og reparations- og transportomkostningerne afholdes af denne. Vi anmoder om, at der ikke indsendes anlæg uden forudgående aftale.66 Anvendelse Dette anlæg er konstrueret til montering i autocampere og campingvogne og er beregnet til privat brug. Der er kun mu- lighed for anden anvendelse efter aftale med Truma. Placering Efter montering af tagklimasystemet skal en eventuel aftræksskorsten i nærheden rage mindst 10 cm op over klimasystemet. Aftræksskorstenen skal eventuelt forlænges (overhold angivelserne fra producenten af varmeanlægget). Køretøjets tag (tagtykkelser fra 25 til 110 mm) skal være jævnt og glat. Der findes 3 monteringsmuligheder: – Udskæringen skal skæres ud fra start (350 x 380 mm) – Udskæring af en eksisterende tagluge (400 x 400 mm) uden tætningsramme (tilbehør). – Udskæring af en eksisterende tagluge (400 x 400 mm) med tætningsramme (tilbehør). Der er vedlagt en monteringsan- visning til tætningsrammen. Følgende punkter skal altid overholdes: – Monteringen af anlægget bør kun afvige en smule fra mid- ten af køretøjet. – Kontroller, at der ikke er forhindringer i vejen for monteringen. – Der kan være trukket elektriske kabler mellem tagets in- derside og yderside. Frakobl alle spændingskilder ved alle poler, inden arbejdet påbegyndes. – Tagbelastningen må ikke overskrides (se køretøjsproducen- tens angivelser). – Kontroller det indvendige monteringssted for forhindringer. – Rundt om udskæringen i taget skal der mellem øverste og nederste tagflade monteres en forstærkningsramme af træ (min. 25 mm). Isoleringen skal eventuelt fjernes. Hvis tagvinduet med sikkerhedsventilation udskiftes med et klimasystem, skal det sikres, at sikkerhedsventi- lationen etableres igen et andet egnet sted. Montering udskæring 400 x 400 Til optimal tætning anbefaler vi at anvende den tætnings- ramme (art.-nr. 40091-19000), der fås som tilbehør. Montering med tætningsramme er forklaret i den monterings- anvisning, der er vedlagt tætningsrammen. Montering af anlægget på køretøjer med eksisterende tagluge: udskæringen skal være 400 x 400 mm. Afmonter eksisterende tagluge (gør udskæringen større, hvis det er nødvendigt). Fjern tætningsrester og ujævnheder. Fyld skruehuller med karosseritætningsmiddel.

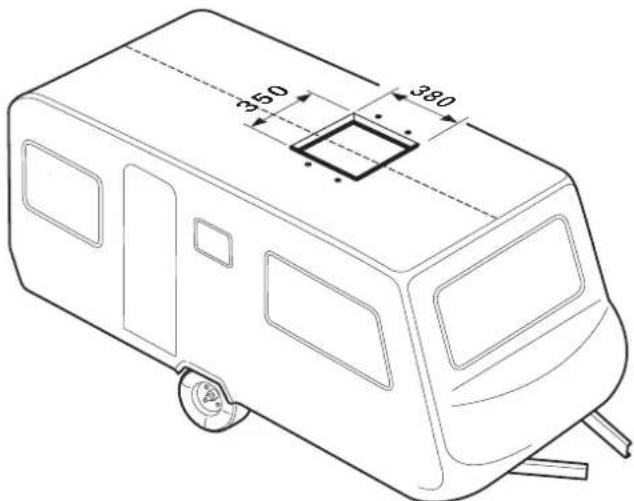

Fig. 19 Du kan se de næste monteringstrin fra »Klargøring netkabeltilslutning«. Montering udskæring ny Ved køretøjer uden eksisterende udskæring: nødvendig udskæring 350 x 380 mm. Læg skabelonen på monteringsstedet på køretøjet, marker udskæringen (350 x 380 mm) og skær den ud. Markér de 4 huller (10 mm) til holdevinkelfastgørelse og bor gennem taget.

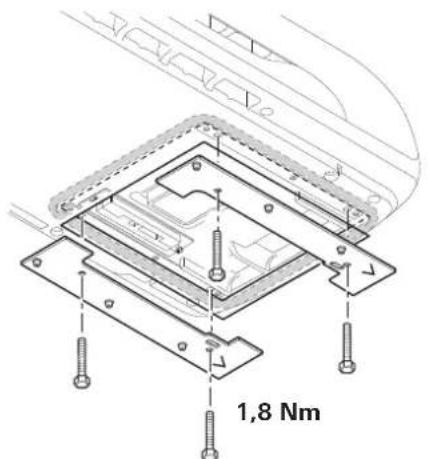

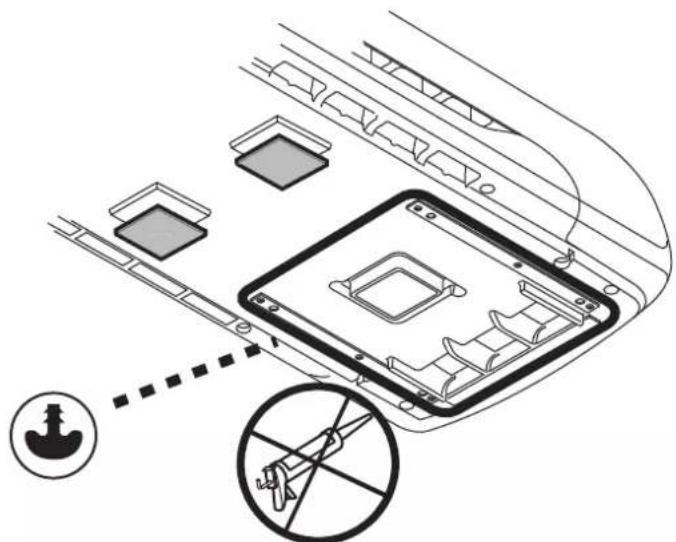

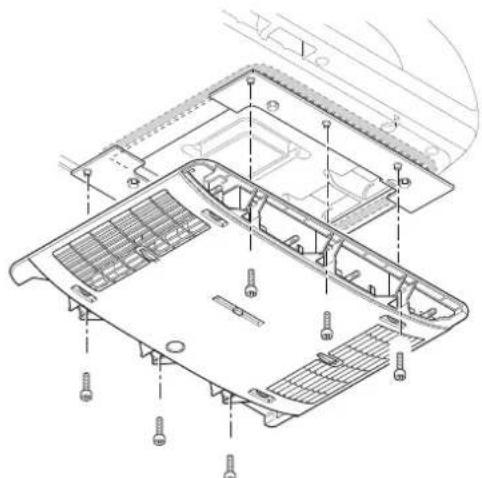

Fig. 2067 Klargøring netkabeltilslutning Planlæg en gennemføring af netkabler til tilslutningspunktet f.eks. i mellemloftet. Fig. 21 Transportér anlægget i vandret position op på taget og isæt det i udskæringen. Pilen peger i kørselsretning. Fig. 22 Anvend ingen ekstra tætningsmidler mellem klimasystem og tag. Hvis anlægget har været vendt rundt eller ikke er blevet holdt i den vandrette monteringsposition, skal du vente 2timer, inden anlægget tilkobles. Skub anlægget fremad til anslag i udskæringen. Træk beskyttelsesfolien af anlægget. Træk netkablet hen til tilslutningspunktet (forlæng evt. kablet med de vedlagte Wago-klemmer). Hvis luftfordelerens belysning også skal kunne anvendes med 12 V, skal 12 V-adapteren, der fås som tilbehør, til- sluttes nu. Monteringsanvisningen er vedlagt 12 V-adapteren. Fig. 23 Fastgørelse af anlægget De to holdevinkler (markeret med en pil i kørselsretningen) skrues fast på anlægget med de 4 medfølgende skruer M6 x 70 (med skruesikring). Tilspændingsmoment 1,8 Nm Ved tagtykkelser over 50 mm skal der anvendes skruer M6 (længde = tagtykkelse + 30 mm) med trækstyrke 8.8. Skruerne skal sikres med skruesikring med lav styrke (f.eks. Loctite). 1,8 Nm Fig. 24 Ved gentagen anvendelse af skruerne (f.eks. efter en afmontering) forsynes skruerne på ny med skruesikring med lav styrke (f.eks. Loctite) eller anvend de skruer, der fås som reservedel. Isætning af tagtykkelsesadapterne Skub basisring (1) og afhængig af tagtykkelse tagtykkelses- adapterne (2 eller 2+3, medfølger) til tagtykkelser på 25 til 50 mm ind i luftfordeleren indtil anslag. Ved større tagtykkel- ser anvendes yderligere tagtykkelsesadaptere 10 mm (se tilbe- hør). Maks. tagtykkelse 110 mm. 25 – 30 mm = 1 31 – 40 mm = 1+2 41 – 50 mm = 1+2+3
