BRUGSANVISNING iCLPFM2T03 Chief

ADVARSEL: ADVARSEL advarer dig om muligheden for alvorlig skade eller dødstald, hvis du ikke følger instruktionerne.

FORSIGTIG: FORSIGTIG advarer dig om muligheden for beskadigelse eller destruktion af udstyr, hvis du ikke følger de tihørende instruktioner.

ADVARSEL: Hvis du ikke læser, grundigt forstår og følger alle instruktioner kan dette resultere i alvorlig personskade, beskadigelse af udstyr eller ugyldiggørelse af fabriksgarantien! Det er installatørens ansvar at sørge for, at alle komponenter samles korrekt og installeres i følge de vedlagte instruktioner.

VIKTIGA VARNINGAR OCH FÖRSIKTIGHETSANVISNINGAR

iCLPFM2 og iCLPTM2 er designet til at blive monteret direkte på enten en trævæg med lægter eller en betonvæg. iCLPFM2 har statiske beslag, som holder tv'et i oprejst position. iCLPTM2 har beslag, som gør, at tv'et kan tippes.

ADVARSEL: UKORREKT INSTALLATION KAN MEDF∅RE, AT OPHÄENGET FALDER NED OG FORÅRSAGER ALVORLIGE PERSONSKADER ELLER SKADE PÅ UDSTYRET! Det er installatørens ansvar at sikre, at strukturen ophænget fastgøres på, er i stand til at bære fem gange vægten af iCLPFM2 eller at iCLPTM2 og alt tilsluttet udstyr ikke overskrider 200 lbs (90,7 kg).

Sådan samles vægophænget

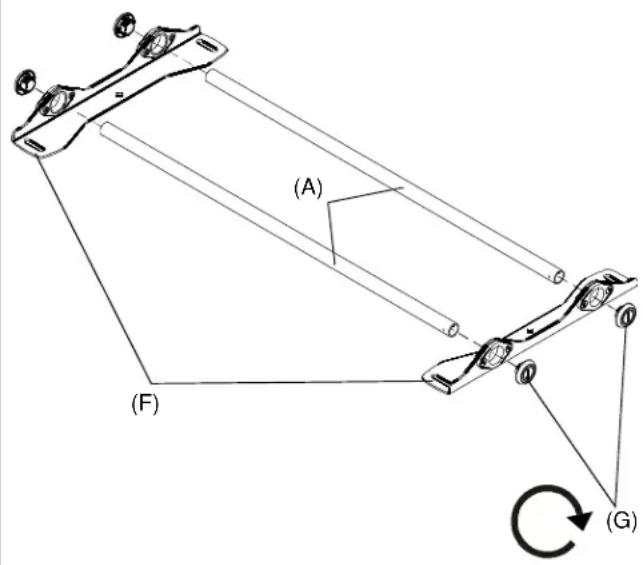

1. Placér begge lodrette ophæng (F) på gulvet.
2. Stik skinnerne (A) ind i de lodrette ophæng.
3. Sæt endestykkerne (G) på enderne af hver skinne.

BEMÆRK: Fortsæt til enten afsnittet Installation på trævæg

(2a) eller afsnittet Installation på betonvæg (2b).

2a

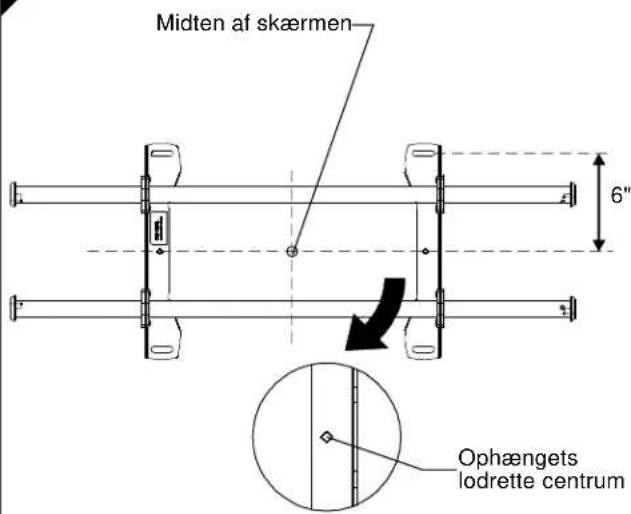

Midten af skærmen 6" Ophængets lodrette centrum

Installation på trævæg

1. Find midtpunktet af tv-skærmen, og hvor det skal placeres på væggen.
2. Find nærmeste vægstolpe til venstre og højre for valgte placering.

BEMÆRK: Hvis skærmens placering er over en stolpe, så brug denne stolpe og stolpen til enten venstre eller højre for den.

1. Placér diamanten på ophænget på linje med marking for midten af skærmen for at angive det lodrette centrum.
2. Mål 6" (15,24 cm) op fra midtpunktet for at markere

positionen af de øverste huller til ophænget.

2a

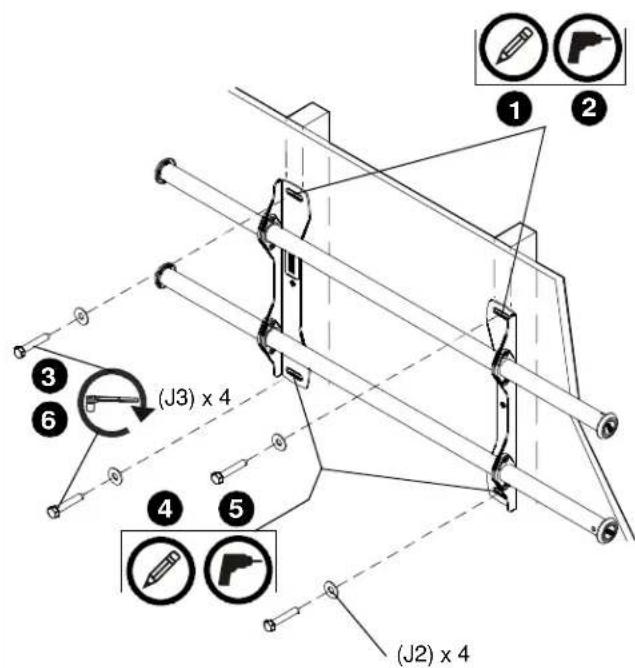

(J3) x 4 (J2) x 4

1. Ved brug af et vaterpas markeres et punkt på hver stolpe, hvor ophænget skal fastgøres gennem de øverste huller til ophæng.

ADVARSEL: RISIKO FOR ELEKTRISK ST∅D! HVIS DER SKÆRES ELLER BORES I ELEKTRISKE LEDNINGER ELLER KABLER KAN DET MEDF∅RE D∅DSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er elektriske ledninger eller kabler bag ophænget, før du borer eller installerer ophænget.

ADVARSEL: RISIKO FOR EKSPLOSION OG BRAND! HVIS DER SKÆRES ELLER BORES I GASLEDNINGER KAN DET MEDF∅RE D∅DSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er ledninger, som fører gas, vand eller affald eller andet i væggen bag ophænget, før du borer, skærer eller installerer ophænget.

1. Udfør en forboring på 7/32" (5,5mm) i hver stolpe.

2. Brug to 5/16 x 2-1/2" bolte (J3) og to 5/16" spændskiver (J2) til at fastgøre toppen af ophænget til væggen.

3. Markér fastgørelsespunkterne for de nederste huller til ophænget. Sørg for at fastgørelsespunkterne er på stolperne.

4. Udfør forböringer 7/32" (5.5mm) ved marking for de nederste huller til ophænget.

5. Brug to 5/16 x 2-1/2" bolte (J3) og to 5/16" spændskiver (J2) til at fastgøre ophænget til væggen gennem de nederste huller til ophænget.

6. Placér skinnerne så de er cirka i midten, i forhold til hvor skærmen skal være.

2b

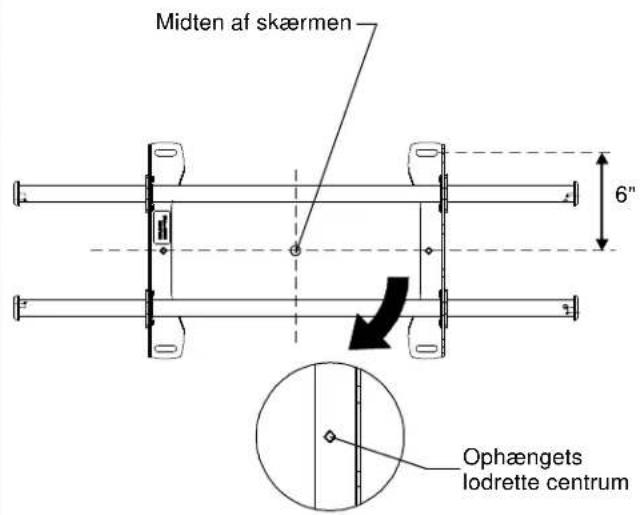

Midten af skærmen 6" Ophængets lodrette centrum

Installation på en betonvæg

1. Find midtpunktet af tv-skærmen, og hvor det skal placeres på væggen.
2. Placér diamanterne på ophænget på linje med markering for midten af skærmen for at angive det lodrette centrum.
3. Mål 6" (15,24 cm) op fra midtpunktet for at markere positionen af de øverste huller til ophænget.

FORSIGTIG: DEN MINDSTE VANDRETTE AFSTAND MELLEM VÆGBESLAGENE ER 12" (30,48 cm). Placer ikke beslagene til ophænget tættere sammen end 12" (30,48 cm).

ADVARSEL: RISIKO FOR ELEKTRISK ST∅D! HVIS DER SKÆRES ELLER BORES I ELEKTRISKE LEDNINGER ELLER KABLER KAN DET MEDF∅RE D∅DSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er elektriske ledninger eller kabler bag ophænget, før du borer eller installerer ophænget.

ADVARSEL: RISIKO FOR EKSPLOSION OG BRAND! HVIS DER SKÆRES ELLER BORES I GASLEDNINGER KAN DET MEDF∅RE D∅DSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er ledninger, som fører gas, vand eller affald eller andet i væggen bag ophænget, før du borer, skærer eller installerer ophænget.

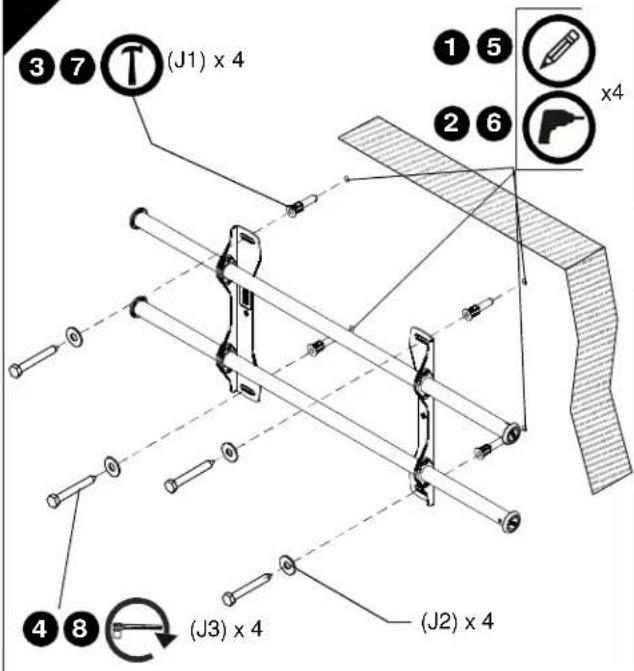

1. Ved brug af et vaterpas markeres på væggen gennem hullerne til de øverste ophæng.2. Udfør en forboring på 25/64" (10mm) ved hver marking.3. Indsæt en rawlplug (J1) i hver af forboringerne med en hammer.4. Brug to 5/16 x 2-1/2" bolte (J3) og to 5/16" spændskiver (J2) til at fastgøre toppen af ophænget til rawlpluggene i væggen.5. Markér fastgørelsespunkterne til de nederste huller til ophænget.6. Udfør en forboring på 25/64" (10mm) ved hver marking for de nederste huller til ophænget.7. Indsæt en rawlplug (J1) i hver af forboringerne med en hammer.8. Brug to 5/16 x 2-1/2" bolte (J3) og to 5/16" spændskiver (J2) til at fastgøre ophænget til væggen gennem de nederste huller til ophænget.9. Placér skinnerne så de er cirka i midten, i forhold til hvor skærmen skal være.

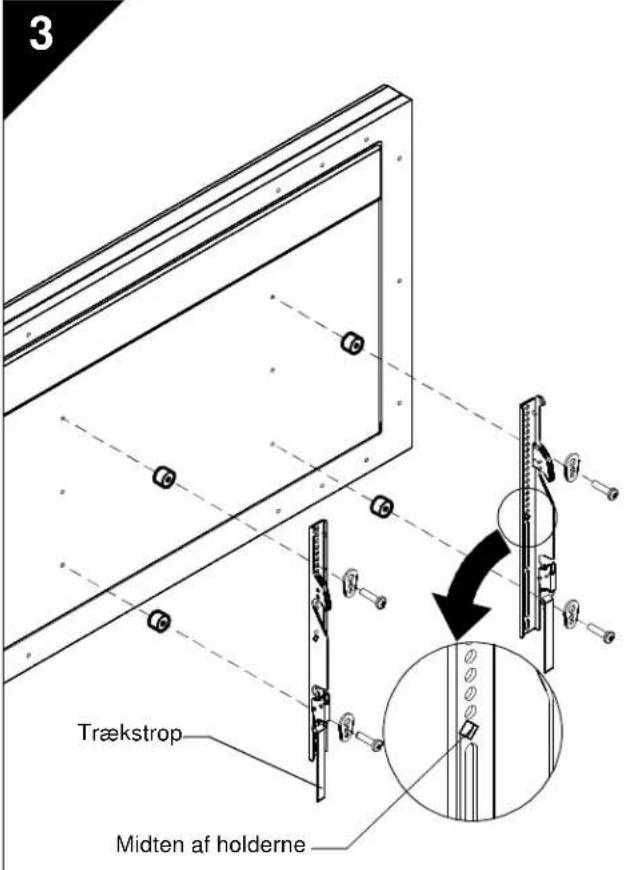

Fastgør skærmholderne til tv'et1. Placér midten af holderen på linje med midten af skærmen.BEMÆRK: Det diamantformede hul på holderen svarer til midten af ophænget.AVDARSEL: UKORREKT INSTALLATION KAN MEDF∅RE, AT SKÆRMEN FALDER NED OG FORÅRSAGER ALVORLIGE PERSONSKADER ELLER SKADER UDSTYRET! Hvis der bruges skruer med forkert størrelse, kan skærmen tage skade. Skruer i korrekt størrelse vil nemt gå ind i gevindet i monteringshullerne. Er det nødvendigt med afstandsskiver, så sørg for at bruge længere skruer med samme diameter.2. Vælg korrekte skruer, afstandsskiver (hvis det er nødvendigt) og spændskiver fra posen med dele (H), og fastgør holderne til bagsiden af skærmen.

4

Fingerskruer til yderside af holdere

Skift skærmholderne (Valgfrit)

Hvis en monteringssituation kræver, at positionen for skærmholderne skal justeres, er der flere muligheder.

1. Vægbeslagene kan justeres fra side til side ved fastgørelsespunktet.
2. Position for venstre og højre skærmholder kan justeres, med fingerskruerne på iCLPTM2's skærmholdere, som findes på indersiden af ophænget.
3. Hvis det er nødvendigt, kan fingerskruerne til tipning af skærmholdere skiftes, så skærmholderne kan byttes om.

a. Fjern skærmen fra ophænget.
b. Fjern skærmholderne fra skærmen.
c. Hold højre skærmholder vandret. Hold stramt om den så afstandsskiverne ikke flytter sig.
d. Fjern fingerskrue, spændskive og skrue.
e. Anbring fingerskrue, spændskive og skrue i modsat rækkefølge, med fingerskruen på indersiden af holderen.
f. Flyt højre skærmholder til venstre side af vægophænget
g. Gentag trin 3c til 3f med venstre skærmholder.

Tipning af skærmholdere (kun iCLPTM2)

Holderne kan tippes ved løsne fingerskruerne på dem, tippe holderne til den ønskede stilling, og stramme fingerskruerne på dem.

5

Midterlinje (ML) Trækstrop

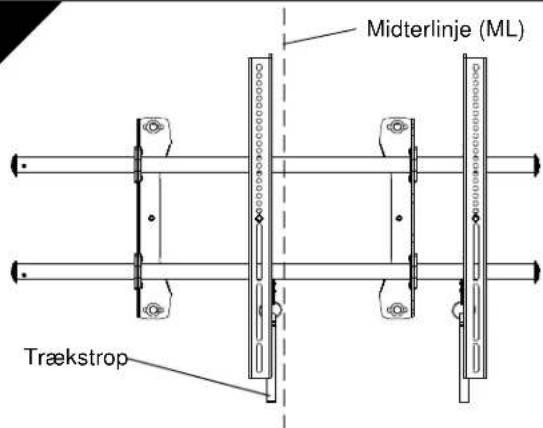

Placér ALDRIG begge skærmholdere på en side af vægophængets midterlinje (ML)!

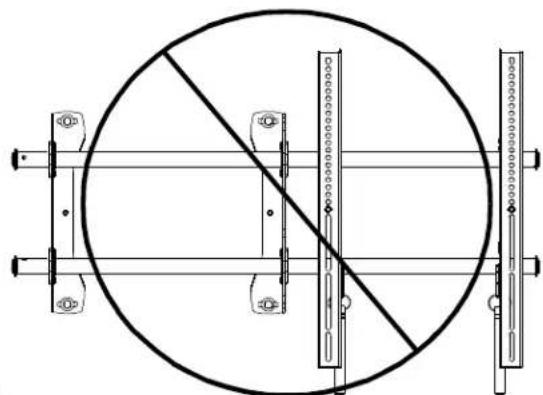

Begge skærmholdere må ALDRIG placeres på den ene side af vægophænget!

Fastgøring af skærm til vægophænget

1. Justér Velcro® trækstroppen (hvis det er nødvendigt), så den ikke stikker ud under skærmen.

BEMÆRK: Begge skærmholdere må IKKE være i samme side af vægophænget.

BEMÆRK: Placér ALDRIG begge skærmholdere på den ene side af midterlinjen i vægophænget!

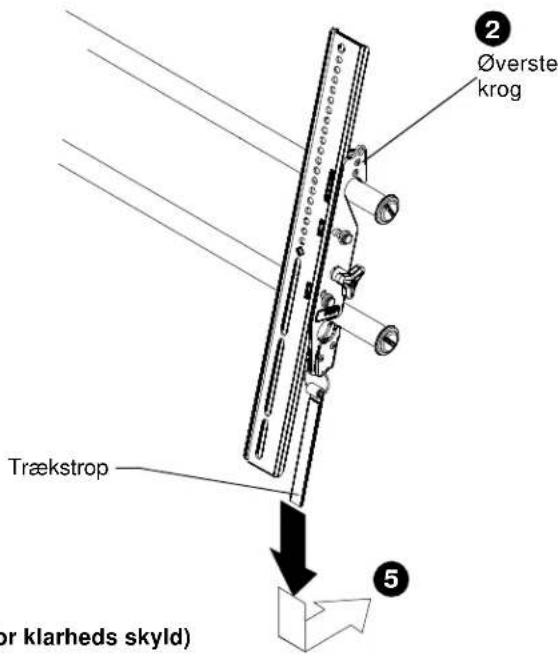

1. Placér den øverste krog på skærmholderne ned over den øverste tværstang på ophænget.

BEMÆRK: Skærmen vil først blive installeret i "kickstand mode" for at få nemmere adgang til ledninger.

1. Skub skærm og tværstænger til den ønskede stilling.

2. Træk ledninger mellem væg og tværstænger.

FORSIGTIG: SKÆRINGSPUNKTER! Hold fingre, hænder og kabler væk fra skæringspunkter.

1. Træk trækstropperne nedad og sving ind mod væggen så skærmholderne fastgøres på den nederste tværstang, og låser nederste del af skærmen til ophænget.

Øverste krog Trækstrop or klarheds skyld)

(Skærm ikke vist for klarheds skyld)

1

(A) (F) (G)
