iCLPFM2T03 - Supporto per schermo piatto Chief - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto a parete per schermo piatto
Marca	Chief
Modello	iCLPFM2T03
Capacità di carico massima	90,7 kg (200 lb)
Materiale	Acciaio
Colore	Nero (tipico)
Compatibilità degli schermi	Schermi piatti con standard VESA (viti M4, M5, M6, M8 secondo kit fornito)
Dimensioni delle guide (circa)	Lunghezza: circa 600 mm, regolabili in larghezza
Inclinazione	No (modello statico)
Fissaggio a parete	Su montante in legno o muro in cemento
Distanza minima tra le staffe a parete	304,8 mm (12 pollici)
Spessore massimo del cartongesso	16 mm
Utensili richiesti per l'installazione	Trapano, punte da 5,5 mm (legno) o 10 mm (cemento), livella, chiave
Fissaggi forniti	Bulloni a testa tonda, rondelle, tasselli per cemento
Sicurezza	La struttura deve sopportare 5 volte il peso totale; non superare la capacità
Manutenzione	Pulire con un panno morbido; verificare periodicamente il serraggio dei fissaggi
Pezzi di ricambio	Contattare il servizio clienti Chief per i pezzi di ricambio
Riparabilità	Prodotto riparabile da un installatore professionista
Garanzia	Consultare il manuale per le condizioni di garanzia
Paese di fabbricazione	Non specificato nel manuale

Domande frequenti - iCLPFM2T03 Chief

Qual è il peso massimo che può sopportare il supporto Chief iCLPFM2T03 ?

Il supporto può sopportare fino a 90,7 kg (200 lb) per l'insieme dello schermo e degli accessori.

Questo supporto è adatto a tutti gli schermi piatti?

È compatibile con la maggior parte degli schermi piatti che utilizzano lo standard VESA. Le viti appropriate sono fornite nel kit.

Quali sono i tipi di pareti compatibili con questo supporto?

Il supporto può essere installato su un montante di parete in legno o un muro in cemento. Non è progettato per pareti in cartongesso da sole.

Quali utensili sono necessari per l'installazione?

Avrete bisogno di un trapano, di punte da 5,5 mm (per legno) o 10 mm (per cemento), di una livella a bolla e di una chiave.

Posso inclinare lo schermo con questo modello?

No, il modello iCLPFM2T03 è un supporto statico senza inclinazione. Per una versione inclinabile, scegliete il modello iCLPTM2.

Come fissare il supporto su un montante in legno?

Individuate i montanti, segnate le posizioni, forate dei fori guida da 5,5 mm, quindi utilizzate i bulloni a testa tonda e le rondelle fornite per avvitare il supporto.

Come fissare il supporto su un muro in cemento?

Forate dei fori da 10 mm, inserite i tasselli di ancoraggio forniti, poi fissate il supporto con i bulloni a testa tonda e le rondelle.

Ci sono precauzioni di sicurezza da rispettare?

Assicuratevi che il muro possa sopportare 5 volte il peso totale dello schermo e del supporto. Verificate l'assenza di cavi elettrici o tubazioni prima di forare.

Come mantenere il supporto?

Pulitelo con un panno morbido e asciutto. Verificate regolarmente il serraggio dei fissaggi per garantire la sicurezza.

Dove posso ottenere pezzi di ricambio?

Contattate il servizio clienti Chief o consultate il loro sito web per ordinare pezzi di ricambio.

MANUALE UTENTE iCLPFM2T03 Chief

AVVERTENZE e PRECAUZIONI IMPORTANTI!

AVVERTENZA: Un'AVVERTENZA mette in guardia in merito alla possibilità di gravi infortuni, anche letali, qualora non si osservino le istruzioni.

ATTENZIONE: Un'ATTENZIONE indica la possibilità di gravi danni all'attrezzatura qualora non ci si attiene alle istruzioni al riguardo.

AVVERTENZA: La mancata comprensione e ottemperanza alle istruzioni fornite può provocare gravi lesioni personali, danni all'apparecchiatura o invalidare la garanzia fornita dal produttore. Spetta all'installatore verificare che tutti i componenti siano assemblati correttamente e installati secondo le istruzioni fornite.

AVVERTENZA: Una resistenza strutturale inadeguata per questo componente può arrecare gravi infortuni o danneggiare l'apparecchiatura. È responsabilità dell'installatore verificare che la struttura alla quale è fissato il componente sostenga con sicurezza cinque volte il carico combinato di tutta l'apparecchiatura. Rinforzare la struttura secondo necessità prima di installare i componenti. La parete alla quale va fissato il supporto può avere uno spessore massimo in cartongesso di 1,6 cm (5/8").

AVVERTENZA: Un peso superiore alla capacità nominale può arrecare gravi infortuni o danneggiare l'apparecchiatura. È responsabilità dell'installatore verificare che il peso totale di tutti i componenti montati sull'iCLPFM2/iCLPTM2 non superi 90.7 kg (200 lb).

MONTAGGIO E INSTALLAZIONE

I modelli iCLPFM2 e iCLPTM2 sono stati progettati per essere montati direttamente su una parete con montanti di legno o su una parete in calcestruzzo pieno. L'iCLPFM2 è dotato di staffe fisse che mantengono la TV in posizione verticale mentre le staffe dell'ICLPTM2 consentono di inclinare la TV.

AVVERTENZA: L'INSTALLAZIONE ERRONEA PUÒ CAUSARE LA CADUTA DEL SUPPORTO CON POSSIBILITÀ DI GRAVI LESIONI PERSONALI E DANNI ALL'APPARECCHIATURA! È responsabilità degli installatori assicurarsi che la struttura su cui viene installato il supporto sia in grado di sostenere cinque volte il peso dell'iCLPFM2 o dell'iCLPTM2 e delle parti di montaggio. Il peso complessivo non dovrà superare i 90,7 kg (200 libbre).

Montaggio del supporto a parete

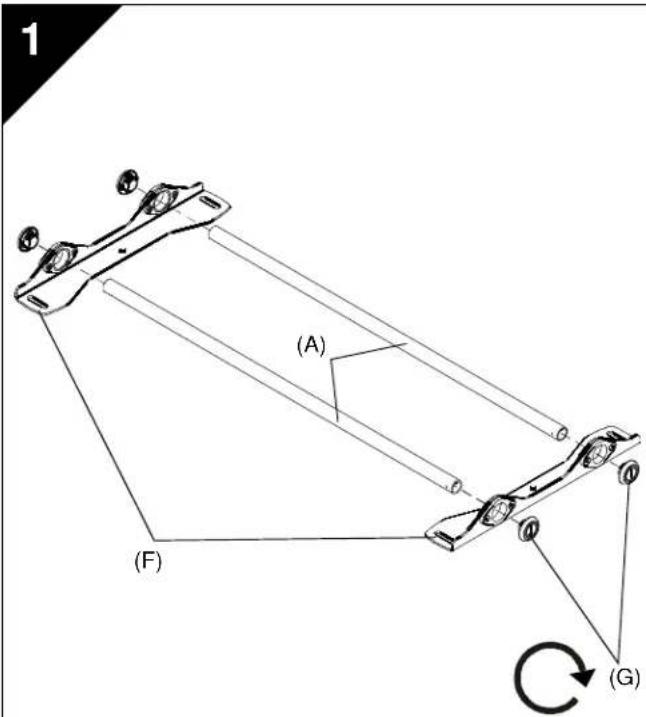

1. Porre entrambi i montanti a parete (F) sul pavimento.
2. Far scorrere le guide (A) nei montanti a parete.
3. Avvitare i tappi terminali (G) alle estremità di ciascuna guida.

NOTA: Passare alla sezione Installazione su una parete con montanti di legno (2a) oppure a Installazione su una parete in calcestruzzo pieno (2b).

2a

Installazione su una parete con montanti di legno

1. Determinare il centro dello schermo della TV e il punto in cui va collocato sulla parete.
2. Identificare il montante di legno più vicino, a destra e a sinistra del punto scelto.

NOTA: Se l'area dello schermo è sovrapposta ad un montante, utilizzare quel montante e quello a destra o a sinistra di quest'ultimo.

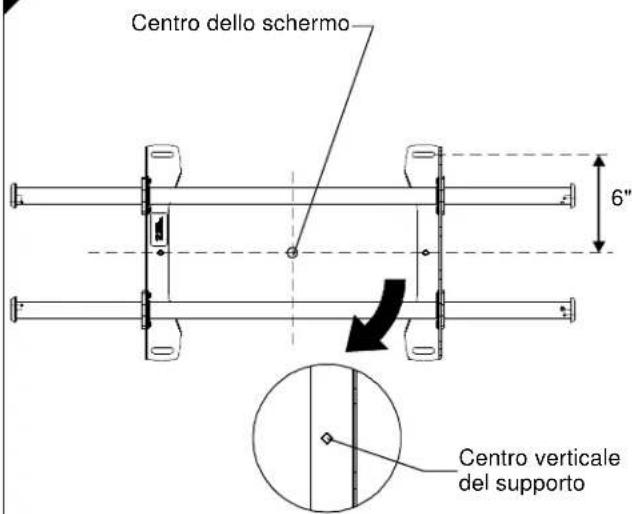

1. Allineare i rombi dei supporti al contrassegno del centro dello schermo per determinare il centro verticale.
2. Misurare 15 cm (6") in altezza, a partire dalla linea centrale, per contrassegnare la posizione delle asole di montaggio superiori.

2a

1. Con l'aiuto di una livella, contrassegnare la parete in corrispondenza di ciascun montante di legno su cui fissare il supporto attraverso le asole di montaggio superiori.

AVVERTENZA: PERICOLO DI SCOSSA ELETTRICA! IL TAGLIO O LA PERFORAZIONE DI CAVI ELETTRICI POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sia priva di cavi o fili elettrici prima di eseguire fori o installare i dispositivi di fissaggio.

AVVERTENZA: PERICOLO DI ESPLOSIONE E INCENDIO! IL TAGLIO O LA PERFORAZIONE DI TUBI DELLE CONDUTTURE DEL GAS POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE ! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sia priva di tubi di gas, acqua e scarico o di qualunque altro tipo di conduttura prima di effettuare tagli, fori o installare i dispositivi di fissaggio.

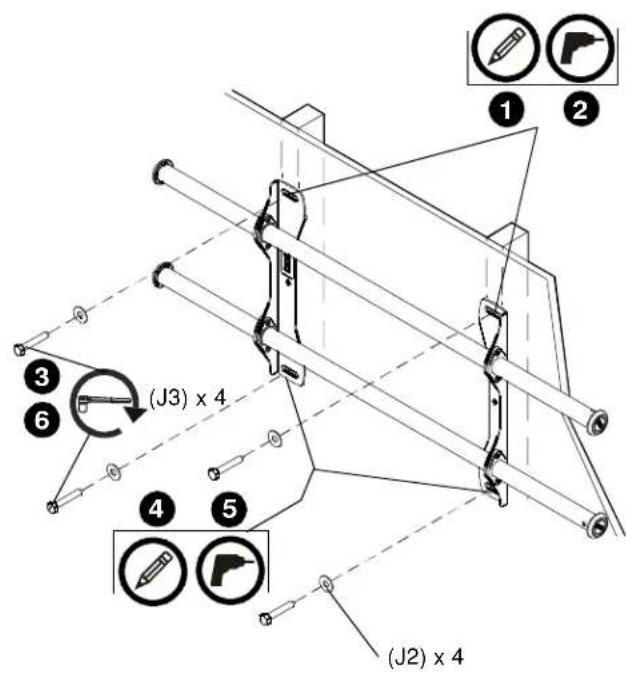

1. Praticare un foro guida di 5,5 mm (7/32") in ciascun montante.

2. Usare due tirafondi da 8 mm (5/16") x 63 mm (2-1/2") (J3) e due rondelle piatte da 8 mm (5/16") (J2) per fissare la parte superiore del supporto alla parete.

3. Contrassegnare i punti di fissaggio per le asole di montaggio inferiori, assicurandosi che i punti di fissaggio siano posizionati sui montanti di legno.

4. Praticare dei fori guida di 5,5 mm (7/32") in corrispondenza dei contrassegni per i fori di montaggio inferiori.

5. Usare due tirafondi da 8 mm (5/16") x 63 mm (2-1/2") (J3) e due rondelle piatte da 8 mm (5/16") (J2) per fissare il supporto alla parete attraverso i fori di montaggio inferiori.

6. Far scorrere le guide avvicinandosi il più possibile al centro dello schermo.

2b

Installazione su una parete in calcestruzzo pieno

1. Determinare il centro dello schermo della TV e il punto in cui va collocato sulla parete.

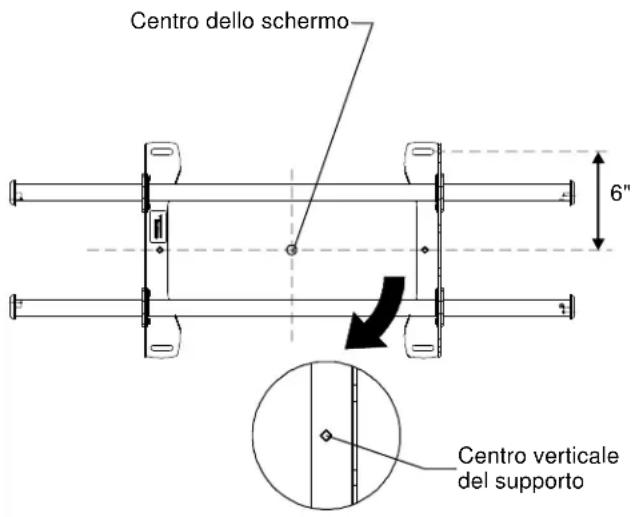

2. Allineare i rombi dei supporti al contrassegno del centro dello schermo per determinare il centro verticale.
3. Misurare 15 cm (6") in altezza, a partire dalla linea centrale, per contrassegnare la posizione delle asole di montaggio superiori.

ATTENZIONE: LA DISTANZA ORIZZONTALE MINIMA TRA LE DUE STAFFE A PARETE È DI 60 CM (12"). Non posizionare le staffe di montaggio a meno di 60 cm (12") l'una dall'altra.

AVVERTENZA: PERICOLO DI SCOSSA ELETTRICA! IL TAGLIO O LA PERFORAZIONE DI CAVI ELETTRICI POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sia priva di cavi o fili elettrici prima di eseguire fori o installare i dispositivi di fissaggio.

AVVERTENZA: PERICOLO DI ESPLOSIONE E INCENDIO! IL TAGLIO O LA PERFORAZIONE DI TUBI DELLE CONDUTTURE DEL GAS POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE ! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sia priva di tubi di gas, acqua e scarico o di qualunque altro tipo di conduttura prima di effettuare tagli fori o installare i dispositivi di fissaggio.

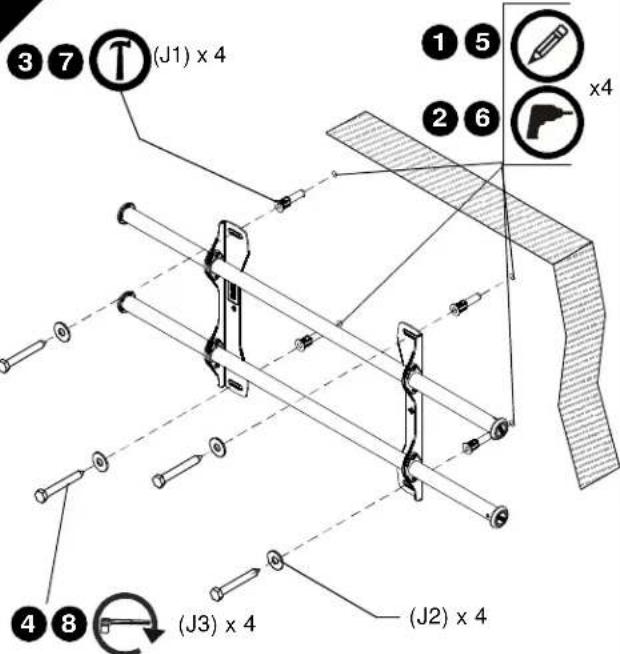

1. Con l'aiuto di una livella, contrassegnare la parete attraverso entrambe le asole di montaggio superiori.2. Praticare un foro guida di 10 mm (25/64") in corrispondenza di ciascun contrassegno.3. Inserire un tassello (J1) in ciascun foro guida usando un martello.4. Usare due tirafondi da 8 mm (5/16") x 63 mm (2-1/2") (J3) e due rondelle piatte da 8 mm (5/16") (J2) per fissare la parte superiore del supporto ai tasselli nella parete.5. Contrassegnare i punti di fissaggio per le asole di montaggio inferiori.6. Praticare un foro guida di 10 mm (25/64") in corrispondenza di ciascun contrassegno delle asole di montaggio inferiori.7. Inserire un tassello (J1) in ciascun foro guida usando un martello.8. Usare due tirafondi da 8 mm (5/16") x 63 mm (2-1/2") (J3) e due rondelle piatte da 8 mm (5/16") (J2) per fissare il supporto alla parete attraverso i fori di montaggio inferiori.9. Far scorrere le guide avvicinandosi il più possibile al centro dello schermo.

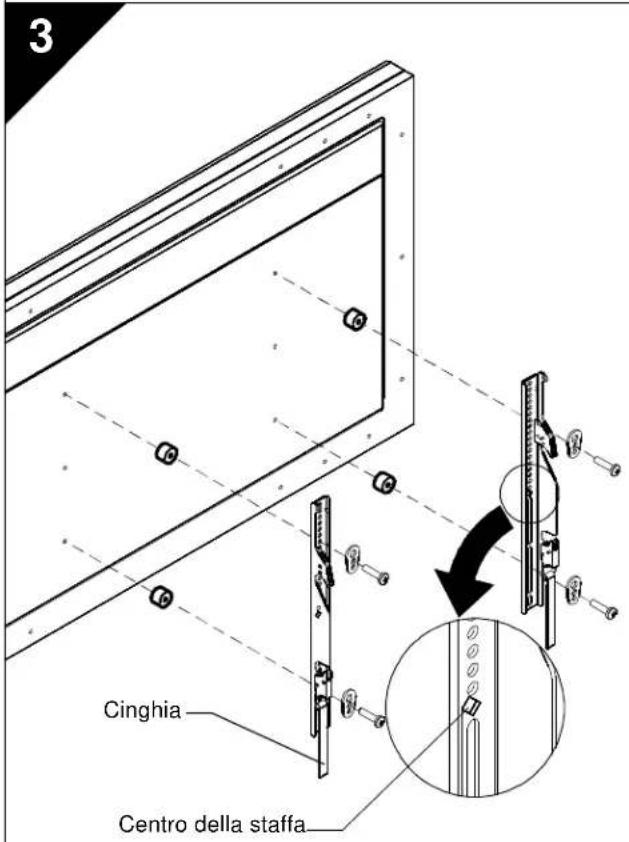

Fissaggio delle staffe di interfaccia alla TV1. Allineare il centro della staffa al centro dello schermo.NOTA: Il foro a forma di rombo nella staffa corrisponde al centro del supporto.AVVERTENZA: UN'INSTALLAZIONE ERRONEA PUÒ CAUSARE LA CADUTA DELLO SCHERMO CON POSSIBILITÀ DI GRAVI LESIONI PERSONALI E DANNI ALL'APPARECCHIATURA! L'uso di viti di dimensioni non corrette può danneggiare lo schermo. Le viti di dimensioni corrette si avviteranno facilmente e completamente nei fori per il montaggio dello schermo. Se sono necessari dei distanziatori, assicurarsi di usare viti più lunghe dello stesso diametro.2. Scegliere correttamente le viti, i distanziatori (se necessario) e le rondelle universali dal sacchetto delle parti piccole (H) e fissare le staffe al retro dello schermo.

4

Inversione delle staffe di interfaccia (Opzionale)

Se, per necessità di installazione, occorre regolare la posizione delle staffe di interfaccia, sono disponibili diverse opzioni.

1. Le staffe a parete possono essere regolate lateralmente al punto di fissaggio.
2. La posizione delle staffe di interfaccia destra e sinistra può essere invertita in modo che le manopole delle staffe di interfaccia dell'ICLPTM2 siano rivolte verso l'interno del supporto.
3. Se necessario, le manopole di inclinazione della staffa di interfaccia possono essere invertite per consentire l'inversione delle staffe di interfaccia.

a. Rimuovere lo schermo dal supporto.
b. Rimuovere le staffe di interfaccia dallo schermo.
c. Tenere in posizione orizzontale la staffa di interfaccia destra, stringendola bene in modo che i distanziatori non si muovano.
d. Rimuovere la manopola, la rondella e la vite.
e. Reinserire la manopola, la rondella e la vite nell'ordine inverso in modo che la manopola si trovi all'interno della staffa.
f. Invertire la staffa di interfaccia destra mettendola a sinistra del supporto a parete.
g. Ripetere le operazioni descritte dal punto 3c al punto 3f per la staffa di interfaccia sinistra.

Inclinazione delle staffe di interfaccia (ICLPTM2 soltanto)

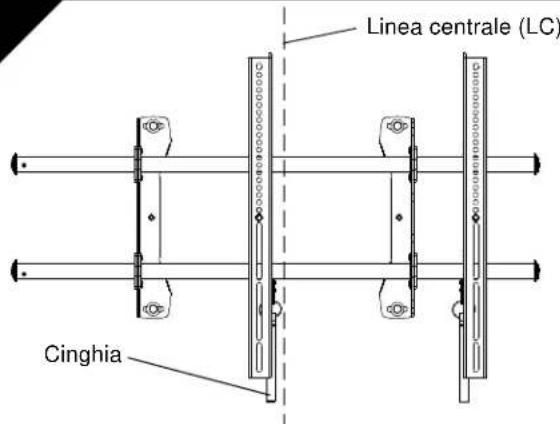

Le staffe possono essere inclinate allentando la manopola delle staffe, inclinandole nella posizione desiderata e stringendo nuovamente la manopola.

5

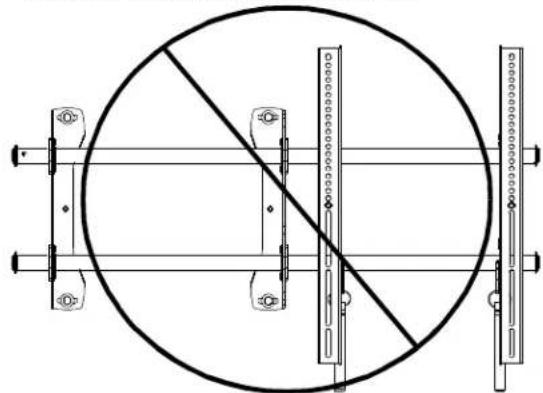

Non posizionare MAI entrambe le staffe di interfaccia allo stesso lato rispetto alla linea centrale del supporto a parete (LC)!

Le staffe di interfaccia non devono essere MAI posizionate entrambe allo stesso lato delle staffe a parete!

Fissaggio dello schermo al supporto a parete

1. Regolare la cinghia in Velcro® (se necessario) in modo che non si estenda oltre la base dello schermo.

NOTA: Fare in modo che le staffe di interfaccia NON siano posizionate entrambe allo stesso lato della staffa a parete.

NOTA: Non posizionare MAI entrambe le staffe di interfaccia allo stesso lato rispetto alla linea centrale del supporto a parete!

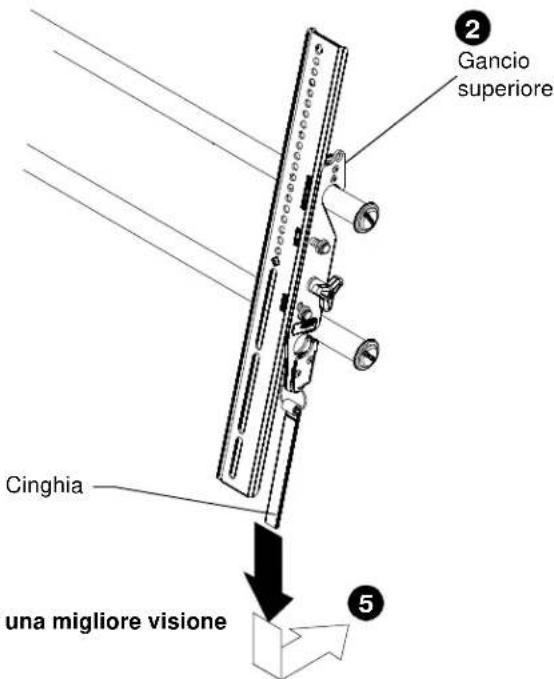

1. Agganciare il gancio superiore delle staffe di interfaccia alla barra superiore del supporto.

NOTA: Lo schermo va installato inizialmente in modalità "di appoggio" per permettere di accedere facilmente ai cavi.

1. Far scivolare lo schermo e le barre nella posizione di visualizzazione desiderata.

2. Far passare i cavi tra la parete e le barre.

ATTENZIONE: PRECAUZIONE CONTRO

IMPIGLIAMENTO O PIZZICAMENTO! Tenere le dita, le mani e i cavi lontano dalle aree che presentano rischi di impigliamento o pizzicamento.

1. Tirare le cinghie verso il basso e spingere internamente verso la parete, agganciando le staffe di interfaccia alla barra inferiore e bloccando la base dello schermo al supporto.

(Schermo non mostrato per una migliore visione del montaggio)
