MANUAL DE UTILIZADOR iCLPFM2T03 Chief
ADVERTÊNCIA: Os alertas de ADVERTÊNCIA avisam-no para a possibilidade de ocorrência de graves lesões ou morte no caso de incumprimento das instruções.

AVISO: Os alertas de AVISO avisam-no para a possibilidade de danos ou destruição do equipamento no caso de incumprimento das instruções.

ADVERTÊNCIA: Se não ler, compreender completamente e seguir todas as instruções podem ocorrer graves lesões pessoais, danos no equipamento e a garantia de fábrica pode ser anulada! É da responsabilidade do instalador certificar-se de que todos os componentes são correctamente montados e instalados de acordo com as instruções fornecidas.

ADVERTÊNCIA: Se não for proporcionado apoio estrutural adequado a este componente podem ocorrer graves lesões pessoais ou danos no equipamento! É da responsabilidade do instalador certificar-se de que a estrutura à qual este componente é ligado pode suportar cinco vezes o peso combinado de todo o equipamento. Reforce a estrutura conforme necessário antes de instalar o componente. O painel acartonado da parede onde se vai fixar a armação pode ter uma espessura máxima de 1,6 cm.

ADVERTÊNCIA: Exceder a capacidade de peso pode resultar em graves lesões pessoais ou danos no equipamento! É da responsabilidade do instalador certificarse de que o peso combinado de todos os componentes ligados ao iCLPFM2/iCLPTM2 não excede 90.7 kg.

MONTAGEM E INSTALAÇÃO
Os modelos iCLPFM2 e iCLPTM2 devem ser montados directamente numa viga de madeira ou parede de cimento. O iCLPFM2 possui suportes estáticos que mantêm a TV numa posição vertical. O iCLPTM2 inclui suportes que permitem inclinar a TV.

AVISO: UMA INSTALAÇÃO INADEQUADA PODE LEVAR À QUEDA DA ARMAÇÃO, CAUSANDO DANOS FÍSICOS OU DANOS MATERIAIS GRAVES! É da responsabilidade do técnico instalador assegurar-se de que a estrutura à qual a armação é presa consegue suportar cinco vezes o peso do iCLPFM2 ou iCLPTM2 e de que todo o equipamento preso não excede os 90 kg.

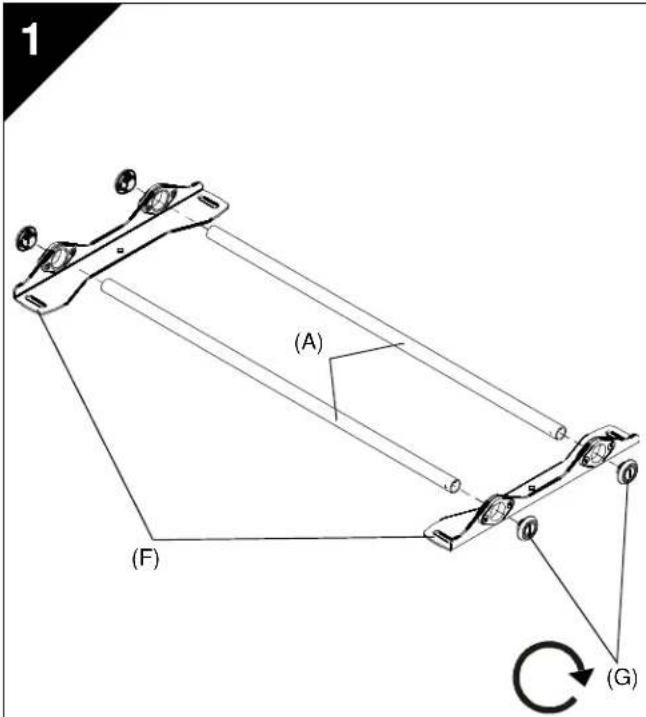

Montar a Armação de Parede
- Coloque os dois suportes verticais de parede (F) no chão.
- Encaixe as travessas (A) nos suportes verticais de parede.
- Enrosque as tampas (G) na extremidade de cada travessa.
NOTA: Avance para a secção Instalar numa Viga de Madeira (2a) ou Instalar numa Parede de Betão (2b).


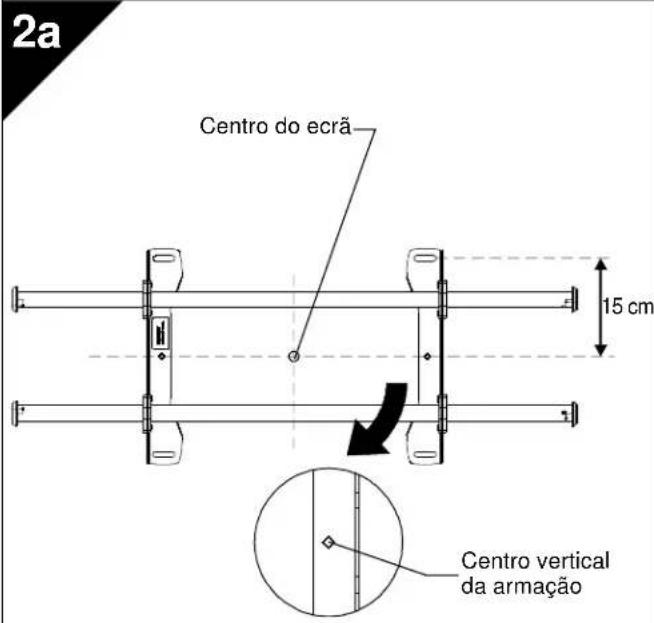

2a Centro do ecrã 15 cm Centro vertical da armaçãoInstalar numa Viga de Madeira
- Determine o centro do ecrã da TV e a posição desta na parede.
- Localize a viga mais próxima à esquerda ou à direita da posição seleccionada.
NOTA: Se a área do ecrã ficar sobre uma viga, utilize essa viga e a viga imediatamente à esquerda ou à direita. - Alinhe os orifícios em forma de diamante na armação com a marcação do centro do ecrã para determinar o centro vertical.
- Meça 15 cm para cima desde o ponto central para marcar a posição das ranhuras de montagem superiores.
2a


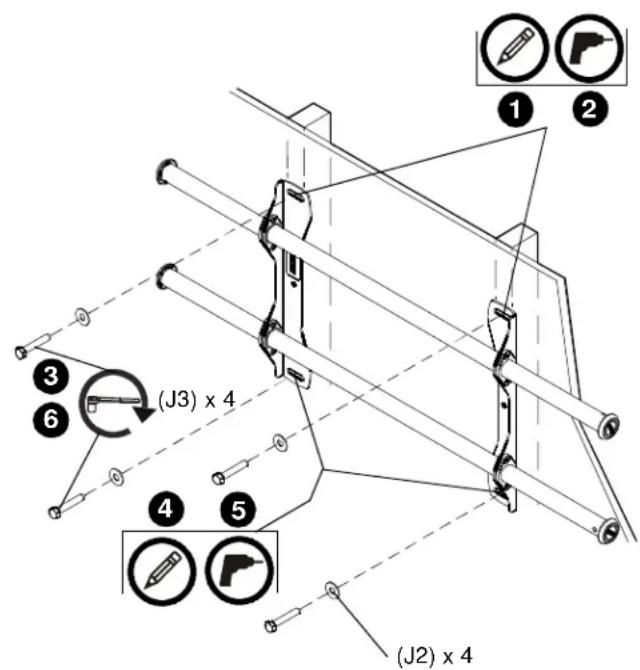

(J3) x 4 (J2) x 4- Com um nivel, marque a parede em cada viga para fixar a armação através das ranhuras de montagem superiores.

AVISO: PERIGO DE CHOQUE ELÉCTRICO! CORTAR OU PERFURAR FIOS OU CABOS ELÉCTRICOS PODE CAUSAR A MORTE OU FERIMENTOS PESSOAIS GRAVES! Certifique-se SEMPRE de que a área por trás da superfície de montagem não contém fios e cabos eléctricos antes de perfurar ou instalar fixadores.

AVISO: PERIGO DE EXPLOSÃO E INCÊNDIO! CORTAR OU PERFURAR CANOS DE GÁS PODE CAUSAR A MORTE OU FERIMENTOS PESSOAIS GRAVES! Certifique-se SEMPRE de que a área por trás da superfície de montagem não contém canos de gás, água, despejo ou outros antes de cortar, perfurar ou instalar fixadores.
- Faça um furo piloto de 5,5 mm em cada viga.
- Use dois parafusos para madeira de 8 mm x 64 mm (J3) e duas anilhas chatas de 8 mm (J2) para fixar a parte superior da armação à parede.
- Marque os pontos de fixação das ranhuras de montagem inferiores, tendo o cuidado de confirmar se os mesmos estão localizados nas vigas.
- Faça furos pilotos de 5,5 mm nas marcações para os orifícios de montagem inferiores.
- Use dois parafusos para madeira de 8 mm x 64 mm (J3) e duas anilhas chatas de 8 mm (J2) para fixar a armação à parede através dos orifícios de montagem inferiores.
- Ajuste as travessas de modo que fiquem próximo da posição do centro do ecrã.
2b


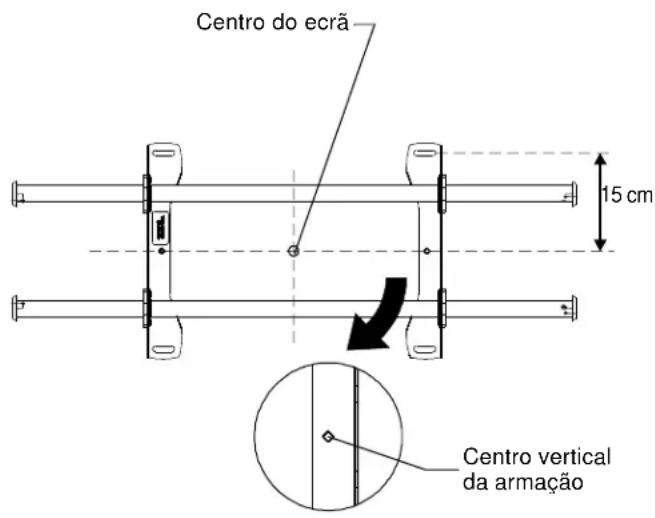

Centro do ecrã 15 cm Centro vertical da armaçãoInstalar numa Parede de Betão
- Determine o centro do ecrã da TV e a posição desta na parede.
- Alinhe os orifícios em forma de diamante na armação com a marcação do centro do ecrã para determinar o centro vertical.
- Meça 15 cm para cima desde o ponto central para marcar a posição das ranhuras de montagem superiores.

CUIDADO: A DISTÂNCIA HORIZONTAL MÍNIMA ENTRE SUPORTES DE PAREDE É 30 CM. Não coloque os suportes de montagem a menos de 30 cm um do outro.

AVISO: PERIGO DE CHOQUE ELÉCTRICO! CORTAR OU PERFURAR FIOS OU CABOS ELÉCTRICOS PODE CAUSAR A MORTE OU FERIMENTOS PESSOAIS GRAVES! Certifique-se SEMPRE de que a área por trás da superfície de montagem não contém fios e cabos eléctricos antes de perfurar ou instalar fixadores.

AVISO: PERIGO DE EXPLOSÃO E INCÊNDIO! CORTAR OU PERFURAR CANOS DE GÁS PODE CAUSAR A MORTE OU FERIMENTOS PESSOAIS GRAVES! Certifique-se SEMPRE de que a área por trás da superfície de montagem não contém canos de gás, água, despejo ou outros antes de cortar, perfurar ou instalar fixadores.

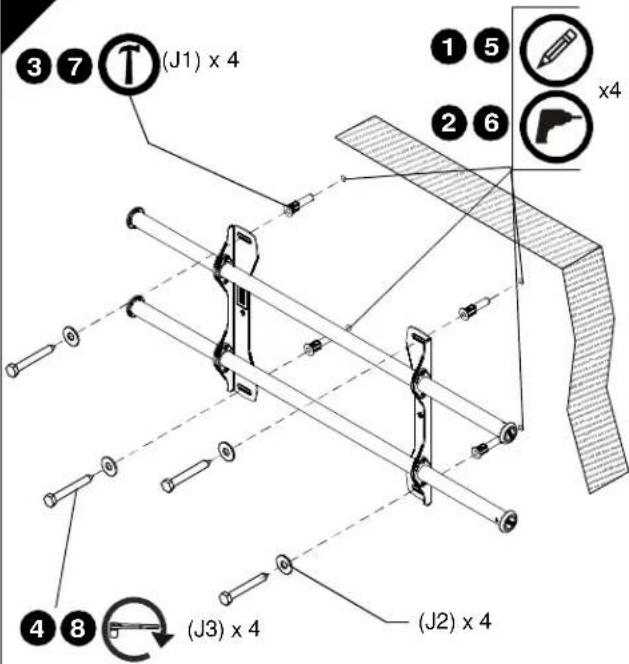

![]() | 1. Com um nível, marque a parede através das duas ranhuras de montagem superiores.2. Faça um furo piloto de 10 mm em cada marcação.3. Coloque uma âncora (J1) em cada furo piloto utilizando um martelo.4. Use dois parafusos para madeira de 8 mm x 64 mm (J3) e duas anilhas chatas de 8 mm (J2) para fixar a parte superior da armação às âncoras na parede.5. Marque os pontos de fixação para as ranhuras de montagem inferiores.6. Faça um furo piloto de 10 mm em cada marcação para os orifícios de montagem inferiores.7. Coloque uma âncora (J1) em cada furo piloto utilizando um martelo.8. Use dois parafusos para madeira de 8 mm x 64 mm (J3) e duas anilhas chatas de 8 mm (J2) para fixar a armação à parede através dos orifícios de montagem inferiores.9. Ajuste as travessas de modo que fiquem próximo da posição do centro do ecrã. |

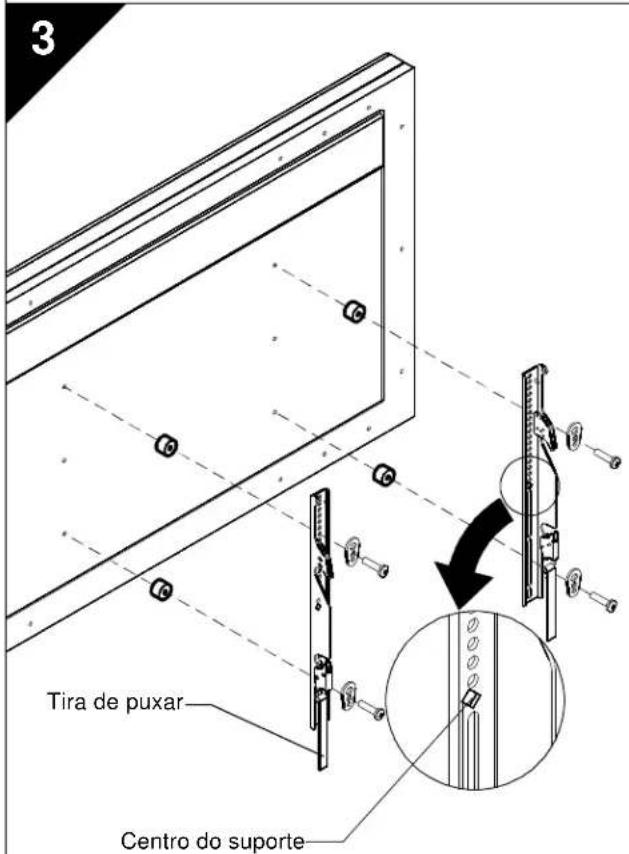

![]() | Fixar os Suportes da Interface na TV1. Alinhe o centro do suporte com o centro do ecrã.NOTA:O orifício em forma de diamante no suporte corresponde ao centro da armação.AVISO:A INSTALAÇÃO INADEQUADA PODE LEVAR À QUEDA DO MONITOR, CAUSANDO DANOS FÍSICOS OU DANOS MATERIAIS GRAVES! A utilização de parafusos com o tamanho inadequado pode danificar o monitor. Os parafusos de tamanho adequado enroscam-se facilmente até ao fim nos orifícios de montagem do monitor. Se for necessário utilizar espaçadores, use parafusos mais compridos com o mesmo diâmetro.2. Escolha os parafusos correctos, espaçadores (se necessário) e anilhas universais no saco de ferragens (H) e fixe os suportes à parte posterior do ecrã. |
4

No caso de uma determinada situação de instalação necessitar que se ajuste a posição dos suportes da interface, há várias opções disponíveis.
-
É possível ajustar os suportes de parede transversalmente no ponto de fixação.
-
A posição dos suportes da interface esquerdo e direito pode ser trocada, ficando os manípulos nos suportes da interface do iCLPTM2 virados para o interior da armação.
-
Se necessário, podem trocar-se os manípulos de inclinação dos suportes da interface para permitir que estes sejam invertidos.
a. Retire o monitor da armação.
b. Remova os suportes da interface do monitor.
c. Segure o suporte da interface direito horizontalmente, apertando firmemente para que os espaçadores não se movam.
d. Remova o manípulo, a anilha e o parafuso.
e. Volte a colocar o manípulo, a anilha e o parafuso pela ordem inversa, com o manípulo na parte interna do suporte.
f. Mude o suporte da interface direito para o lado esquerdo da armação.
g. Repita os passos 3c a 3f para o suporte da interface esquerdo.
Inclinar os Suportes da Interface (apenas iCLPTM2)
Para inclinar os suportes, solte o manípulo em cada suporte, ajuste para a inclinação pretendida e reaperte o manípulo.
5


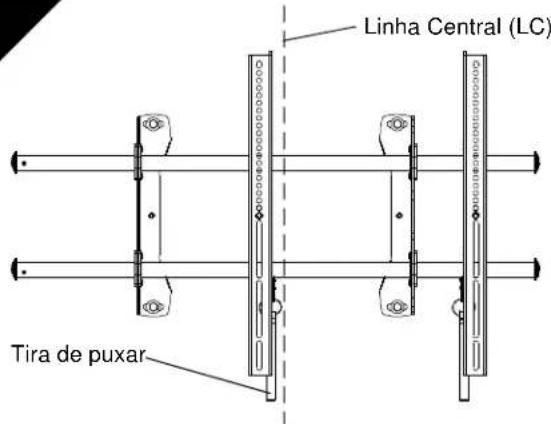

Linha Central (LC) Tira de puxar

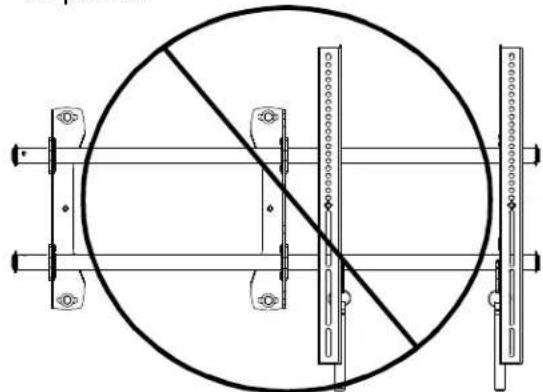

NUNCA coloque os dois suportes da interface no mesmo lado da linha central (LC) da armação de parede!


Os dois suportes da interface NUNCA devem estar no mesmo lado dos suportes de parede!
Fixar o Ecrã à Armação de Parede
- Ajuste a tira de puxar em Velcro® (se necessário) de modo a que não ultrapasse a parte inferior do ecrã.
NOTA: NÃO coloque os dois suportes da interface no mesmo lado do suporte de parede.
NOTA: NUNCA coloque os dois suportes da interface no mesmo lado da linha central da armação de parede!
- Pendure o gancho superior dos suportes da interface na barra superior da armação.
NOTA: O ecrã instala-se inicialmente no "modo de descanso" para permitir o fácil acesso aos cabos.
-
Faça deslizar o ecrã e as barras para a posição de visualização pretendida.
-
Passe os cabos entre a parede e as barras.

CUIDADO: PONTOS DE COMPRESSÃO! Mantenha dedos, mãos e cabos afastados das áreas dos pontos de compressão.
- Puxe as tiras para baixo e vire-as para dentro na direcção da parede, prendendo os suportes da interface à barra inferior e a parte inferior do ecrã à armação.


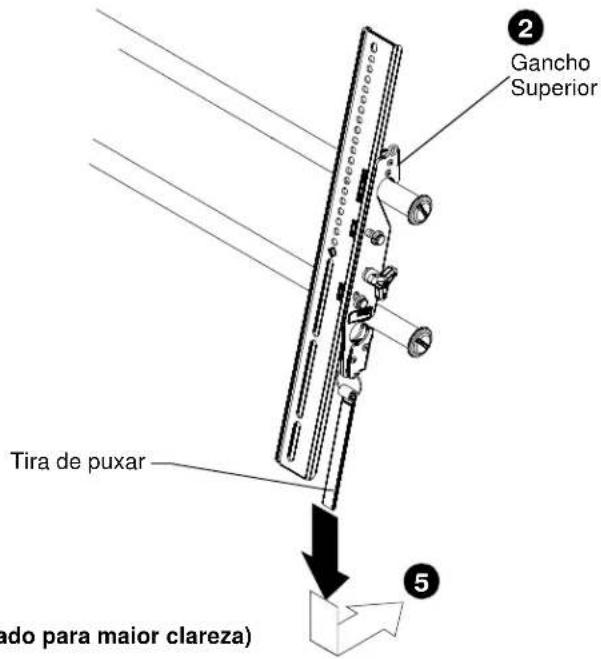

Gancho Superior Tira de puxar ado para maior clareza) ② ⑤(O ecrã não é mostrado para maior clareza)
