KÄYTTÖOHJE iCLPFM2T03 Chief

VAROITUS: Jos rakenne, johon komponenti kiinnitetään, ei ole tarpeeksi vahva, seurauksena voi olla vakava vamma tai laiteen vaurioituminen. On asentajan vastuilla varmistaa, että rakenne, johon komponenti kiinnitetään, pystyy kannattamaan koko laitteiston painoon nähen visinkertaisen painon. Vahvista rakennetta tarvittaessa ennen komponentin asentamata. Seinässä, johon teline asemtaan, kpsilevyn paksuus saa olla enintään 1,6 cm.

VAROITUS: Painokapasiteetin yllittäminen voi johtaa vakavaan vammaan tai laiteen vaurioitumiseen. On asertajan vastuulla varmistaa, että kalkkien iCLPFM2/ICLPTM2:een kiinnitettyjen komponenttien yhteispaino on enintään 90.7 kg.

iCLPFM2 ja iCLPTM2 on suunniteltu asennettaviksi suoraan puiseen seinärakenteeseen tai betoniseinään. Malissa iCLPFM2 on kiinteät kiinnikkeet, jotka pitävät television pystysuorassa asennossa. Malissa iCLPTM2 on kiinnikkeet, joiden avulla televisiota voi kallistaa.

VAARA: VIRHEELLINEN ASENNUS VOI JOHTAA LAITTEEN PUTOAMISEEN JA AIHEUTTAA VAKAVAN VAMMAN TAI LAITEVAHINGON. Asentajan vastuulla on varmistaa, että asennusalustan rakenne kestää viisi kertaa iCLPFM2- tai iCLPTM2-telineen painon ja että telineen ja siihen liitettyjen välineiden paino on enintään 90,7 kg.

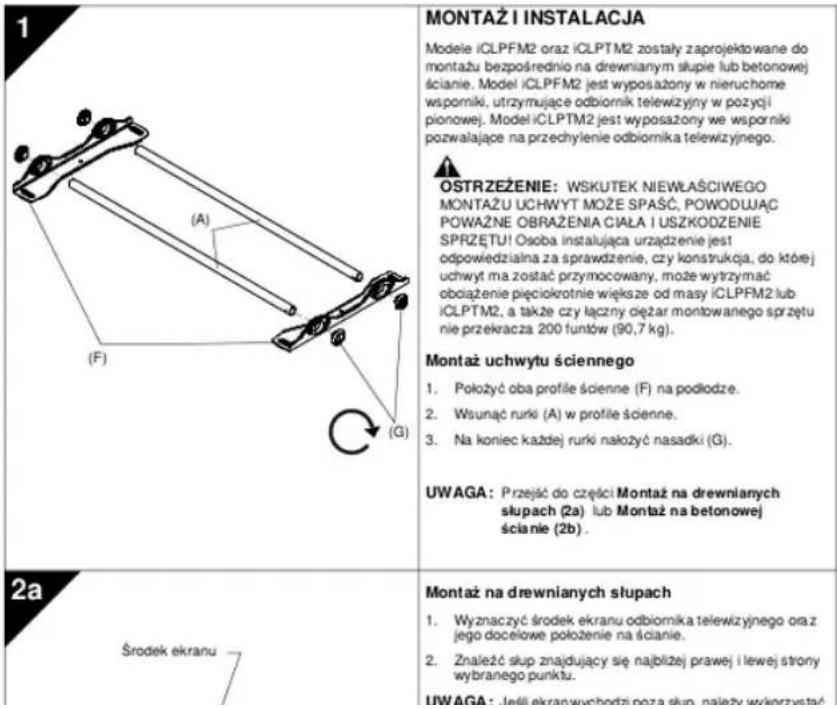

Seinätelineen kokoaminen

1. Aseta kumpikin pystysuuntainen seinäkannatin (F) lattialle.
2. Liu'uta kiskot (A) seinäkannattimiin.
3. Kierrä päätytapit (G) kummankin kiskon päähän.

HUOMAUTUS: Jatka joko kohtaan Asentaminen puiseen seinärakenteeseen (2a) tai kohtaan Asentaminen betoniseinään (2b).

2a

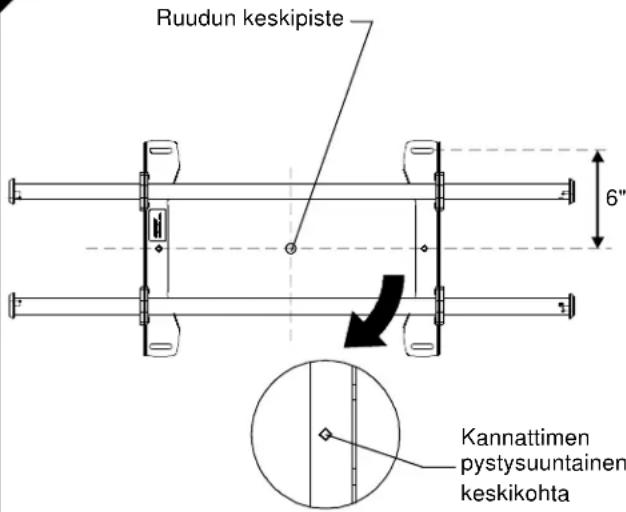

Ruudun keskipiste 6" Kannattimen pystysuuntainen keskikohta

Asentaminen puiseen seinärakenteeseen

1. Määritä televisionuudun keskipiste ja paikka, johon sen halutaan sijoittuvan seinällä.
2. Etsi lähimmät koolingit valitun paikan vasemmalta ja oikealta puolelta.
   HUOMAUTUS: Jos ruudun alue on koolingin kohdalla, käytä kyseistä koolinkia ja sen vasemmalla tai oikealla puolella olevaa koolinkia.
3. Määritä pystysuuntainen keskikohta kohdistamalla kannattimen timantinmuotoinen reikä televisioruudun keskipistemerkintään.
4. Merkitse ylempien asennusaukkojen kohdat mittaamalla enintään 6 tuumaa (15,25 cm) keskikohdasta ylöspäin.

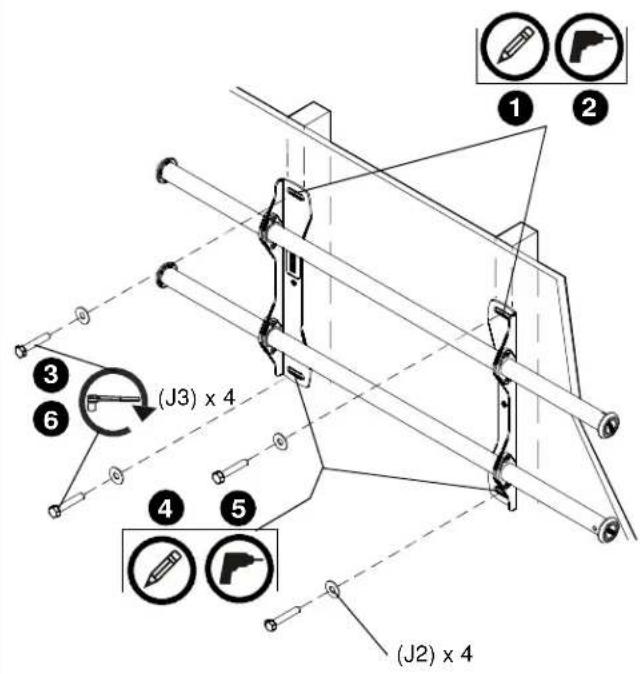

2a

(J3) x 4 (J2) x 4

1. Merkitse kumpikin koolinki seinään vesivaa'an avulla, jotta kannatin tulee kiinnitetyksi oikeaan kohtaan ylempien asennusaukkojen kautta.

VAARA: SÄHKÖISKUN VAARA! SÄHKÖJOHTOIHIN TAI -KAAPELEIHIN LEIKKAAMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVAN VAMMAN! Varmista AINA ennen poraamista ja kiinnittimien asentamista, ettei asennuspinnan takana olevalla alueella ole sähköjohtoja eikä sähkökaapeleita.

VAARA: RÄJÄHDYS- JA PALOVAARA! KAASUPUTKISTOIHIN LEIKKAAMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVAN VAMMAN! Varmista AINA ennen leikkaamista, poraamista ja kiinnittimien asentamista, ettei asennuspinnan takana olevalla alueella ole kaasu-, vesi-, jäte- tai muita putkia.

1. Poraa yksi halkaisijaltaan 7/32 tuuman (5,5 mm:n) suuruinen ohjausreikä koolinkeihin.
2. Kiinnitä kannatin seinään kahdella 5/16 x 2-1/2 tuuman ankkuriruuvilla (J3) käyttäen kahta 5/16 tuuman tasaista aluslevyä (J2).
3. Merkitse alempien asennusaukkojen kiinnityskohdat ja varmista, että kiinnityskohdat osuvat koolinkeihin.
4. Poraa halkaisijaltaan 7/32 tuuman (5,5 mm:n) suuruiset ohjausreiät alempia asennusaukkoja varten.
5. Kiinnitä kannatin seinään alemmista asennusaukoista kahdella 5/16 x 2-1/2 tuuman ankkuriruuvilla (J3) käyttäen kahta 5/16 tuuman tasaista aluslevyä (J2).
6. Liu'uta kiskot suunnilleen ruudun keskikohdan kohdalle.

2b

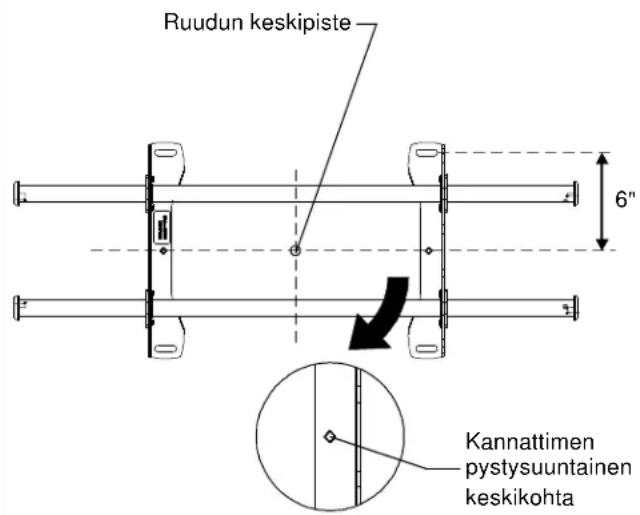

Ruudun keskipiste 6" Kannattimen pystysuuntainen keskikohta

Asentaminen betoniseinään

1. Määritä televisioruudun keskipiste ja paikka, johon sen halutaan sijoittuvan seinällä.
2. Määritä pystysuuntainen keskikohta kohdistamalla kannattimen timantinmuotoiset reiät ruudun keskipistemerkintään.
3. Merkitse ylempien asennusaukkojen kohdat mittaamalla enintään 6 tuumaa (15,25 cm) keskikohdasta ylöspäin.

VAROITUS: SEINÄKANNATTIMIEN VÄLINEN VAAKASUUNTAINEN VÄHIMMÄISETÄISYYS ON 30,50 CM. Älä asenna kiinnikkeitä 30,50 senttimetriä lähemmäs toisistaan.

VÄARA: SÄHKÖISKUN VAARA! SÄHKÖJOHTOIHIN TAI -KAAPELEIHIN LEIKKAAMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVAN VAMMAN! Varmista AINA ennen poraamista ja kiinnittimien asentamista, ettei asennuspinnan takana olevalla alueella ole sähköjohtoja eikä sähkökaapeleita.

VÄARA: RÄJÄHDYS- JA PALOVAARA! KAASUPUTKISTOIHIN LEIKKAAMINEN TAI PORAAMINEN VOI AIHEUTTAA KUOLEMAN TAI VAKAVAN VAMMAN! Varmista AINA ennen leikkaamista, poraamista ja kiinnittimien asentamista, ettei asennuspinnan takana olevalla alueella ole kaasu-, vesi- jäte- tai muita putkia.

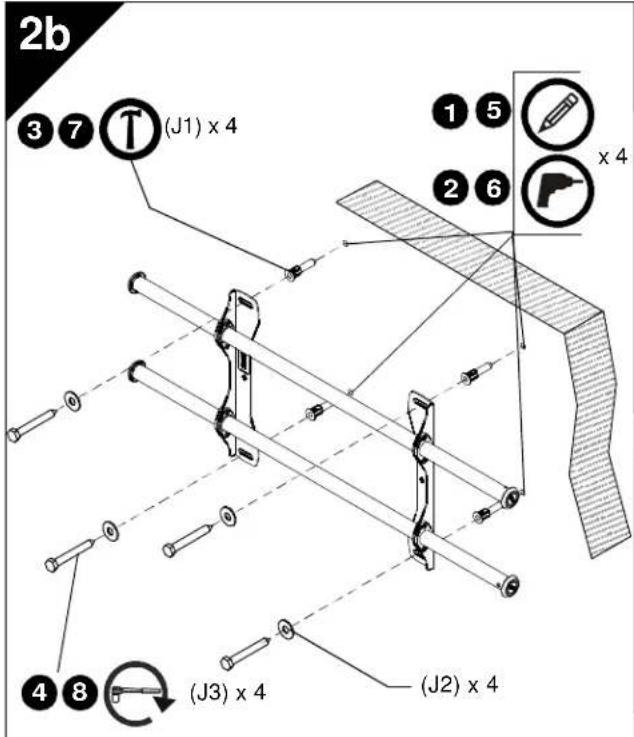

	1. Tee seinään merkit vesivaa'an avulla kummankin ylemmän asennusaukon läpi.2. Poraa yksi halkaisijaltaan 25/64 tuuman (10 mm:n) suuruinen ohjausreikä kummankin merkinnän kohdalle.3. Asenna ruuvitulppa (J1) vasaralla kumpaankin ohjausreikään.4. Kiinnitä kannatin seinässä oleviin ruuvitulppiin kahdella 5/16 x 2-1/2 tuuman ankkuriruuvilla (J3) käyttäen kahta 5/16 tuuman tasaista aluslevyä (J2).5. Merkitse kiinnityskohdat alempia asennusaukkoja varten.6. Poraa yksi halkaisijaltaan 25/64 tuuman (10 mm:n) suuruinen ohjausreikä kummankin alemman asennusaukon merkinnän kohdalle.7. Asenna ruuvitulppa (J1) vasaralla kumpaankin ohjausreikään.8. Kiinnitä kannatin seinään alemmista asennusaukoista kahdella 5/16 x 2-1/2 tuuman ankkuriruuvilla (J3) käyttäen kahta 5/16 tuuman tasaista aluslevyä (J2).9. Liu'uta kiskot suunnilleen ruudun keskikohdan kohdalle.

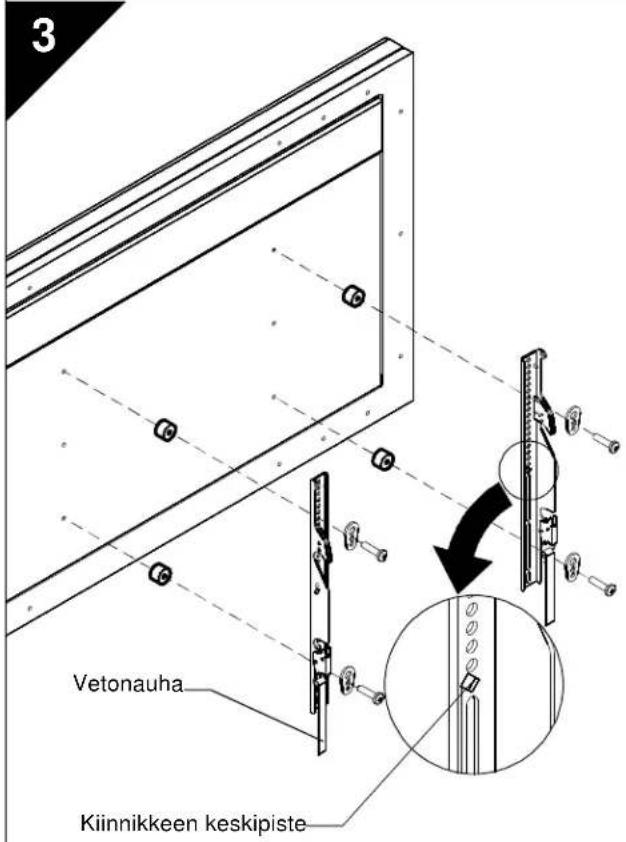

	Kiinnikkeiden kiinnittäminen televisioon1. Kohdista kiinnikkeen keskikohta ruudun keskipisteeseen.HUOMAUTUS: Kiinnikkeen timantinmuotoinen reikä vastaa telineen keskipistettä.VAARA: VIRHEELLINEN ASENNUS VOI JOHTAA NÄYTÖN PUTOAMISEEN JA AIHEUTTAA VAKAVAN VAMMAN TAI LAITEVAHINGON. Vääränkokoisten ruuvien käyttö saattaa vahingoittaa näyttöä. Oikeankokoiset ruuvit kiertyvät helposti ja kokonaan näytössä oleviin reikiin. Jos aluslevyjä tarvitaan, on käytettävä halkaisijaltaan samankokoisia pidempiä ruuveja.2. Valitse oikeat ruuvit, aluslevyt (tarvittaessa) ja yleisaluslevyt laitteen mukana toimitetuista pusseista (H) ja kiinnitä kiinnikkeet näytön taakse.

4

Säätönupit

Säätönupit kiinnikkeiden ulkopuolelle

Kiinnikkeiden siirtäminen (valinnainen)

Jos kiinnikkeiden paikkaa täytyy asennustilanteen vuoksi siirtää, vaihtoehtoja on useita.

1. Seinäkannattimia voi siirtää sivusuunnassa kiinnityskohdista.
2. Vasemman ja oikean kiinnikkeen paikkaa voi vaihtaa iCLPTM2-kiinnikkeiden säätönuppien avulla, jotka ovat kannattimen sisäsivulla.
3. Tarvittaessa kallistuskiinnikkeen säätönupit voi vaihtaa, jotta kiinnittimet voi vaihtaa toisin päin.

a. Irrota näyttö telineestä.
b. Irrota kiinnikkeet näytöstä.
c. Pidä oikeanpuoleista kiinnikettä vaakasuorassa. Pitele sitä tiukasti niin, etteivät aluslevyt pääse liikkumaan.
d. Irrota säätönuppi, aluslevy ja ruuvi.
e. Aseta säätönuppi, aluslevy ja ruuvi takaisin päinvastaisessa järjestyksessä niin, että säätönuppi tulee kannattimen sisäsivulle.
f. Siirrä oikeanpuoleinen kiinnike seinätelineen vasemmalle puolelle.
g. Toista vaiheet 3c–3f vasemmalle kiinnikkeelle.

Kiinnikkeiden kallistaminen (vain iCLPTM2)

Kiinnikkeitä voi kallistaa löysäämällä kiinnikkeissä olevia säätönuppeja. Tämän jälkeen kiinnikkeet kallistetaan haluttuun asentoon ja kiinnitetään sitten paikalleen kiristämällä säätönupit.

5

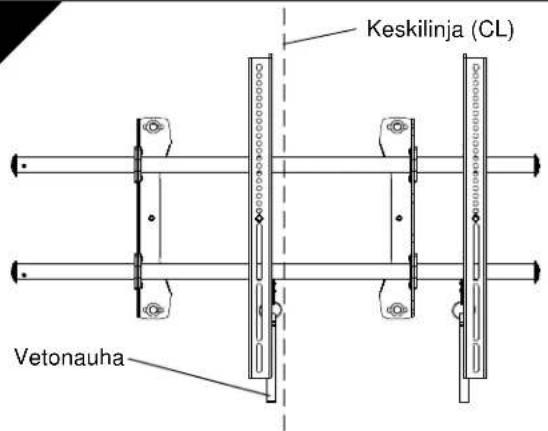

Keskilinja (CL) Vetonauha

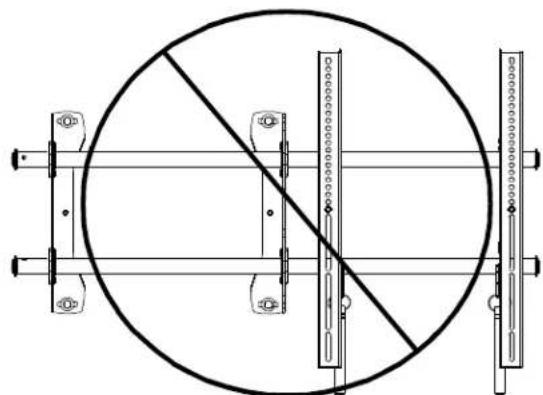

ÄLÄ KOSKAAN aseta kiinnikkeitä niin, että ne tulevat seinätelineen keskilinjan samalle puolelle!

Kiinnikkeitä ei saa KOSKAAN asentaa niin, että ne tulevat seinäkannattimien samalle puolelle!

Näytön kiinnittäminen seinätelineeseen

1. Säädä Velcro®-tarranauha (tarvittaessa) niin, ettei se ulotu näytön alareunan yli.

HUOMAUTUS: ÄLÄ asenna kiinnikkeitä niin, että ne kumpikin tulevat seinäkiinnikkeen samalle puolelle.

HUOMAUTUS: ÄLÄ KOSKAAN aseta kiinnikkeitä niin, että ne kumpikin tulevat seinätelineen keskilinjan samalle puolelle!

1. Ripusta kiinnikkeiden yläkoukku telineen yläkiskoon.

HUOMAUTUS: Näyttö asennetaan ensin seisontatukitilaan, jotta kaapelit on helppo asentaa.

1. Aseta näyttö ja kiskot haluttuun katseluasentoon.

2. Vedä kaapelit seinän ja kiskojen väliin.

VAROITUS: PURISTUSKOHDAT! Pidä sormet, kädet ja kaapelit poissa puristusalueilta.

1. Vedä vetonauhoja alaspäin ja käännä sisäänpäin seinää kohti niin, että kiinnikkeet kiinnittyvät alakiskoon ja näytön alaosa lukkiutuu telineeseen.

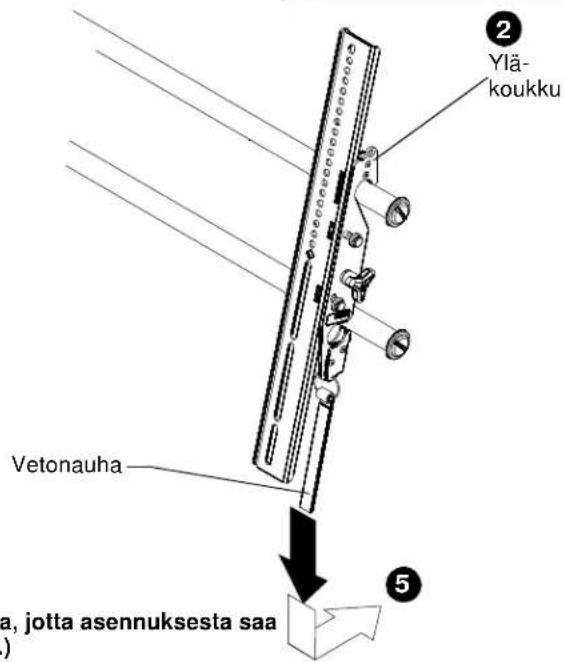

Ylä- koukku Vetonauha a, jotta asennuksesta saa ② ⑤

(Näyttöä ei ole kuvassa, jotta asennuksesta saa paremman käsityksen.)
