Intitulé	Description
Type de produit	Support écran plat
Compatibilité	Compatible avec la plupart des écrans plats de 32" à 70"
Capacité de charge	Jusqu'à 45 kg
Type de montage	Montage mural
Angle d'inclinaison	Inclinaison de -5° à +15°
Dimensions du produit	Dimensions spécifiques à vérifier selon le modèle
Matériaux	Acier robuste et plastique de haute qualité
Installation	Installation facile avec instructions incluses
Maintenance	Vérifier régulièrement les fixations et l'état du support
Sécurité	Conforme aux normes de sécurité en vigueur
Garantie	Garantie limitée de 5 ans
Informations supplémentaires	Vérifiez la compatibilité VESA de votre écran avant l'achat

FOIRE AUX QUESTIONS - iCLPFM2T03 Chief

Comment installer le support écran plat Chief iCLPFM2T03 ?

Pour installer le support, commencez par fixer le panneau de montage au mur en utilisant les vis et chevilles fournies. Ensuite, attachez le support à l'arrière de votre écran à l'aide des vis adaptées. Enfin, accrochez l'écran sur le panneau de montage et vérifiez qu'il est bien sécurisé.

Quel est le poids maximum que peut supporter le Chief iCLPFM2T03 ?

Le support Chief iCLPFM2T03 peut supporter un poids maximum de 68 kg.

Quelles sont les dimensions d'écran compatibles avec le support ?

Le support est compatible avec les écrans de 37 à 70 pouces.

Comment ajuster l'inclinaison de l'écran une fois monté ?

Pour ajuster l'inclinaison, utilisez la molette de réglage située à l'arrière du support. Tournez la molette dans le sens des aiguilles d'une montre pour incliner l'écran vers le haut et dans le sens inverse pour l'incliner vers le bas.

Le support est-il compatible avec toutes les marques d'écrans ?

Oui, tant que l'écran respecte les normes VESA pour le montage, le support iCLPFM2T03 est compatible avec toutes les marques.

Comment puis-je cacher les câbles une fois l'écran monté ?

Le support iCLPFM2T03 est équipé d'un système de gestion des câbles qui vous permet de dissimuler les câbles derrière le support pour un aspect propre et organisé.

Où puis-je trouver le manuel d'installation ?

Le manuel d'installation peut être téléchargé depuis le site officiel de Chief ou est inclus dans l'emballage du produit.

Que faire si le support ne s'adapte pas à mon écran ?

Vérifiez que votre écran respecte les dimensions et le poids maximum compatibles avec le support. Si le problème persiste, contactez le service client de Chief pour des solutions alternatives.

Est-ce que le support permet de faire pivoter l'écran ?

Non, le support iCLPFM2T03 ne permet pas de faire pivoter l'écran. Il est conçu pour un montage fixe avec une inclinaison ajustable.

Comment entretenir le support ?

Pour entretenir le support, nettoyez-le régulièrement avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la finition.

MODE D'EMPLOI iCLPFM2T03 Chief

AVERTISSEMENT : Le manque de la lecture, de la compréhension et du respect total de toutes les instructions, peut entraîner des blessures corporelles graves, endommager l'équipement ou annuier la garantie d'usine. Il incombe à l'installateur de s'assurer que tous les composants sont correctement assemblés et installés à l'aide des instructions fournies.

AVERTISSEMENT : L'absence de l'apport d'une résistance structurelle appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement. Il incombe à l'installateur de s'assurer que la structure à laquelle le composant est attaché peut soutenir cinq fois le poids combiné de tout l'équipement. Renforcer la structure selon les besoins avant l'installation du composant. Le mur sur lequel le support est fixé doit avoir une épaisseur maximale de cloison sèche de 16 mm.

AVERTISSEMENT : Dépasser la capacité pondérale peut entraîner des blessures corporelles graves ou endommager l'équipement. Il incombe à l'installateur de s'assurer que le poids combiné de tous les composants attachés à ICLPFM2/ICLPTM2 n'est pas supérieur à 90,7 kg (200 lb).

Les modèles iCLPFM2 et iCLPTM2 ont été conçus pour être montés directement sur un poteau de cloison en bois ou un mur en béton. Le modèle iCLPFM2 comporte des pattes de fixation statiques pour maintenir le téléviseur en position verticale. Le modèle iCLPTM2 dispose de pattes de fixation permettant d'incliner le téléviseur.

AVERTISSEMENT: UNE MAUVAISE INSTALLATION

PEUT PROVOQUER UN ÉCROULEMENT DE

L'ASSEMBLAGE ET ENDOMMAGER CELUI-CI, VOIRE

ENTRAÎNER DES BLESSURES CORPORELLES GRAVES !

Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle le support est fixé peut supporter cinq fois le poids de l'iCLPFM2 ou de l'iCLPTM2 et de tout le matériel fixé, sans dépasser 90,7 kg.

Montage du support mural

1. Placez les montants muraux (F) au sol.
2. Faites glisser les rails (A) dans les montants muraux.
3. Vissez les embouts filetés (G) dans l'extrémité de chaque rail.

REMARQUE : Passez à la section Pose sur un poteau de cloison en bois (2a) ou Pose sur un mur en béton (2b).

2a

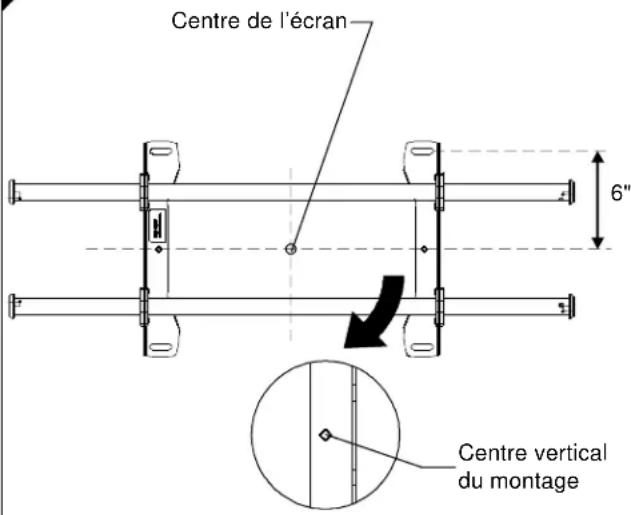

Centre de l'écran 6" Centre vertical du montage

Pose sur un poteau de cloison en bois

1. Déterminez le centre de l'écran du téléviseur et son emplacement sur le mur.

2. Repérez le poteau le plus proche à gauche et à droite de l'emplacement choisi.

REMARQUE : Si l'espace occupé par l'écran recouvre un poteau, utilisez-le avec celui qui se trouve à sa gauche ou à sa droite.

1. Alignez le losange du support sur la marque du centre de l'écran pour déterminer le centre vertical.

2. Mesurez une distance de 152,4 mm à partir du point central pour marquer l'emplacement des fentes supérieures de montage.

2a

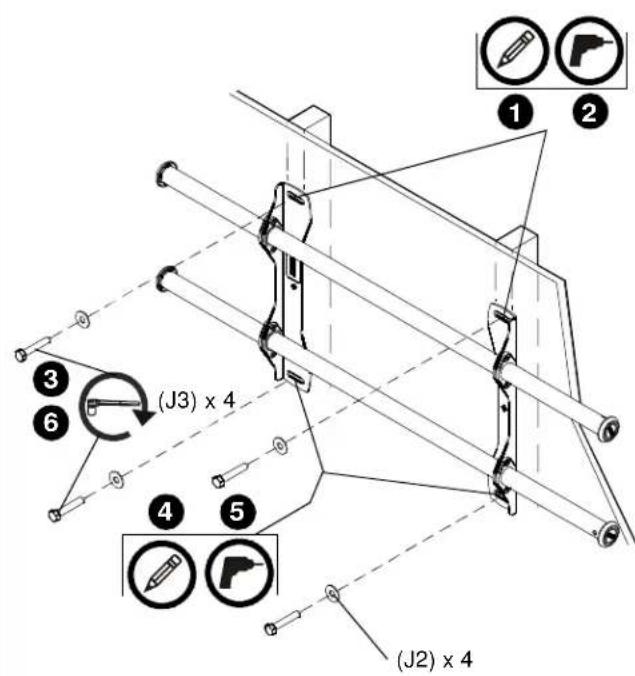

(J3) x 4 (J2) x 4

1. À l'aide d'un niveau, marquer le point de fixation du support sur chaque poteau de la cloison à travers les fentes supérieures du support.

AVERTISSEMENT : RISQUE D'ÉLECTROCUTION ! COUPER OU PERCER UN CORDON OU DES CÂBLES ÉLECTRIQUES PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES ! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient ni fils ni câbles électriques avant de percer ou de mettre en place des fixations.

AVERTISSEMENT : RISQUE D'EXPLOSION ET D'INCENDIE ! COUPER OU PERCER UNE CONDUITE DE GAZ PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES ! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient pas de conduite de gaz, d'eau, d'évacuation ou autre avant de couper, de percer ou de mettre en place des fixations.

1. Percez un trou de guidage de 5,5 mm dans chaque poteau.
2. Utilisez deux boulons tire-fond 5/16 x 2-1/2" (J3) et deux rondelles plates 5/16" (J2) pour fixer le haut du support au mur.
3. Marquez les points de fixation pour les fentes inférieures du support, en vous assurant qu'ils sont situés sur les poteaux.
4. Percez un trou de guidage de 5,5 mm au niveau des marques pour chaque trou inférieur du support.
5. Utilisez deux boulons tire-fond 5/16 x 2-1/2" (J3) et deux rondelles plates 5/16" (J2) pour fixer le support au mur à travers les trous inférieurs du support.
6. Faites glisser les rails vers le centre approximatif de l'emplacement de l'écran.

2b

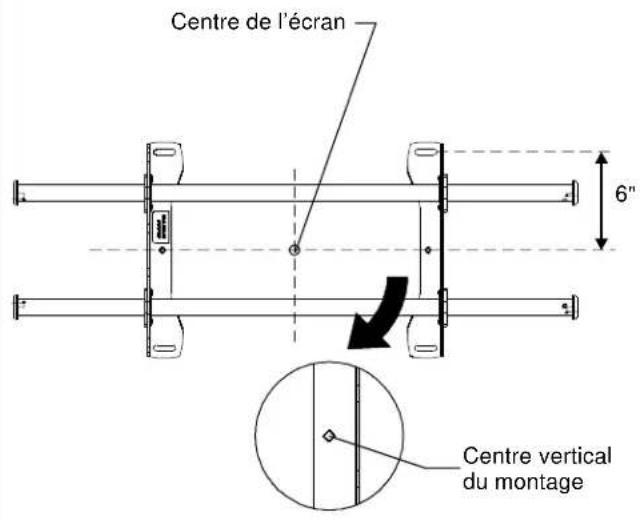

Centre de l'écran 6" Centre vertical du montage

Pose sur un mur en béton

1. Déterminez le centre de l'écran du téléviseur et son emplacement sur le mur.
2. Alignez les losanges du support sur la marque du centre de l'écran pour déterminer le centre vertical.
3. Mesurez une distance de 152,4 mm à partir du point centra pour marquer l'emplacement des fentes supérieures de montage.

MISE EN GARDE : LA DISTANCE HORIZONTALE MINIMALE ENTRE LES PATTES DE FIXATION MURALES EST DE 304,8 MM. Les pattes de fixation du support ne doivent pas être séparées de moins de 304,8 mm.

AVERTISSEMENT: RISQUE D'ÉLECTROCUTION ! COUPER OU PERCER UN CORDON OU DES CÂBLES ÉLECTRIQUES PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES ! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient ni fils ni câbles électriques avant de percer ou de mettre en place des fixations.

AVERTISSEMENT: RISQUE D'EXPLOSION ET D'INCENDIE ! COUPER OU PERCER UNE CONDUITE DE GAZ PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES ! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient pas de conduite de gaz, d'eau, d'évacuation ou autre avant de couper, de percer ou de mettre en place des fixations.

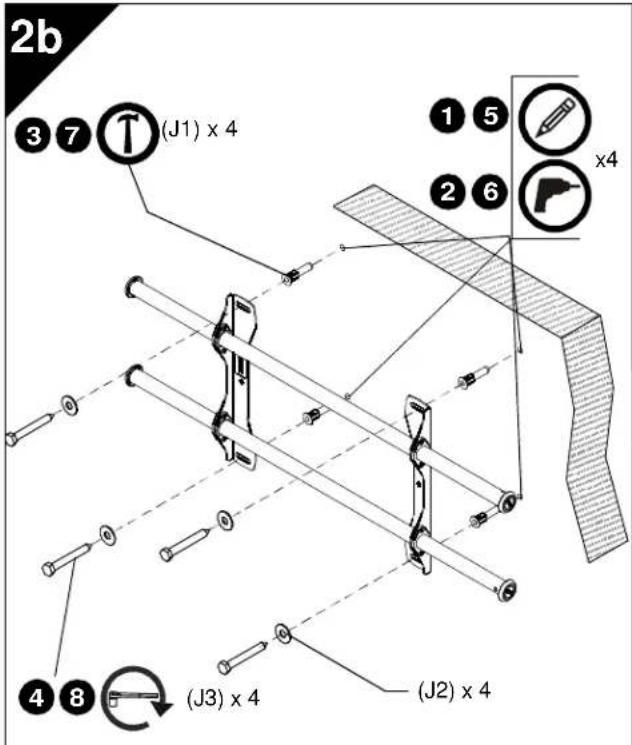

2b ③ ⑦ (J1) x 4 ① ⑤ ② ⑥ x4 ④ ⑧ (J3) x 4 (J2) x 4

1. À l'aide d'un niveau, marquez la paroi à travers les deux fentes supérieures du support.
2. Percez un trou de guidage de 10 mm au niveau de chaque marque.
3. Posez un dispositif d'ancrage (J1) dans chaque trou de guidage à l'aide d'un marteau.
4. Utilisez deux boulons tire-fond 5/16 x 2-1/2" (J3) et deux rondelles plates 5/16" (J2) pour fixer le haut du support sur les dispositifs d'ancrage dans le mur.
5. Marquez les points d'ancrage pour les fentes inférieures du support.
6. Percez un trou de guidage de 10 mm au niveau de chaque marque pour les trous inférieurs du support.
7. Posez un dispositif d'ancrage (J1) dans chaque trou de guidage à l'aide d'un marteau.
8. Utilisez deux boulons tire-fond 5/16 x 2-1/2" (J3) et deux rondelles plates 5/16" (J2) pour fixer le support au mur à travers les trous inférieurs du support.
9. Faites glisser les rails vers le centre approximatif de l'emplacement de l'écran.

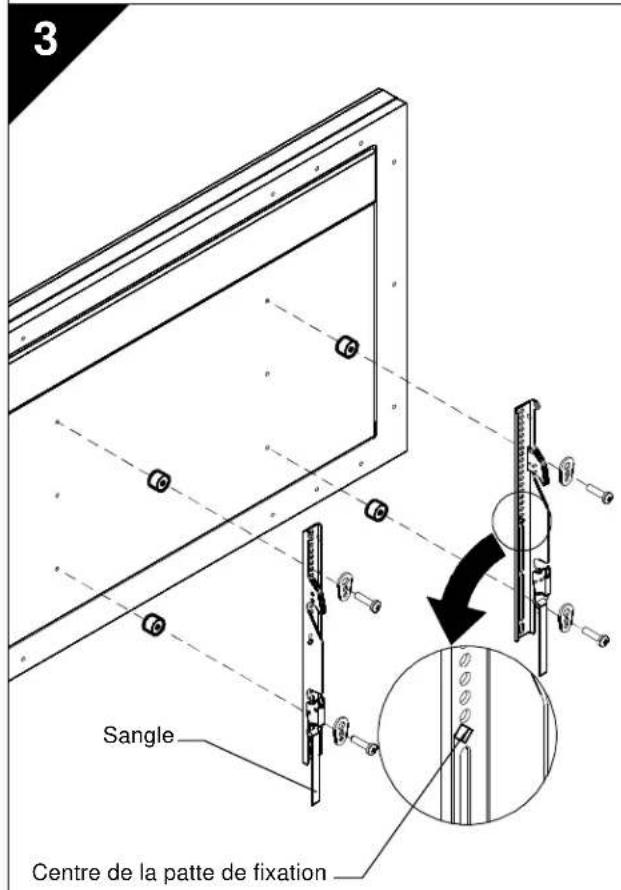

3 Sangle Centre de la patte de fixation

Pose des pattes de fixation d'interface sur le téléviseur

1. Alignez le centre de la patte de fixation sur le centre de l'écran.

REMARQUE : Le trou en forme de losange de la patte de fixation correspond au centre du support.

AVERTISSEMENT: UNE MAUVAISE INSTALLATION PEUT PROVOQUER UN ÉCROULEMENT DE L'ÉCRAN ET ENDOMMAGER CELUI-CI, VOIRE ENTRAÎNER DES BLESSURES CORPORELLES GRAVES ! L'utilisation de vis de taille inappropriée peut endommager votre écran. Des vis de taille correcte doivent se visser facilement et intégralement dans les trous de montage. Si des bagues intercalaires sont nécessaires, veillez à utiliser des vis du même diamètre mais plus longues.

1. Choisissez les vis, bagues intercalaires (si nécessaire) et rondelles universelles correctes dans le sachet contenant le matériel de fixation (H) et fixez les pattes de fixation à l'arrière du téléviseur.

4

Boutons à l'extérieur des pattes

Permutation des pattes de fixation d'interface (en option)

Si les conditions d'installation nécessitent d'adapter l'emplacement des pattes de fixation d'interface, il existe plusieurs possibilités.

1. Les pattes de fixation murales peuvent être réglées de part et d'autre du point de fixation.
2. L'emplacement des pattes de fixation d'interface droite et gauche peut être permeté pour que les boutons des pattes de fixation d'interface iCLPTM2 soient face à l'intérieur du support.
3. Si nécessaire, les boutons d'inclinaison des pattes de fixation d'interface peuvent être permutés pour pouvoir inverser les pattes de fixation d'interface.

a. Déposez l'écran du support.
b. Déposez les pattes de fixation d'interface de l'écran.
c. Tenez la patte de fixation d'interface droite à l'horizontale en la maintenant bien fermement pour ne pas que les bagues intercalaires bougent.
d. Retirez le bouton, la rondelle et la vis.
e. Remettez en place le bouton, la rondelle et la vis en ordre inverse, avec le bouton à l'intérieur de la patte de fixation.
f. Permutez la patte de fixation d'interface droite pour la placer du côté gauche du support mural.
g. Répétez les étapes 3c à 3f pour la patte de fixation d'interface gauche.

Inclinaison des pattes de fixation d'interface (modèle iCLPTM2 uniquement)

Les pattes de fixation peuvent être inclinées en desserrant le bouton des pattes pour choisir l'inclinaison requise avant de le resserrer sur les pattes de fixation.

5

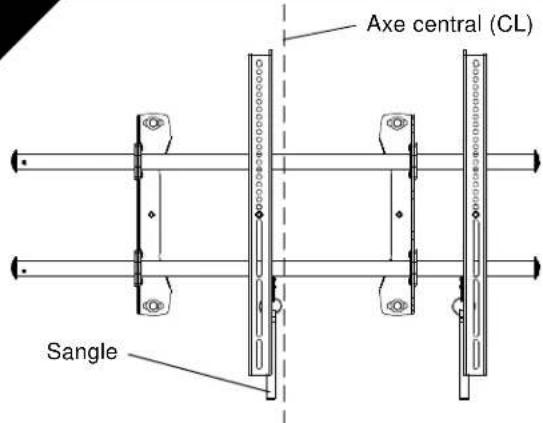

Axe central (CL) Sangle

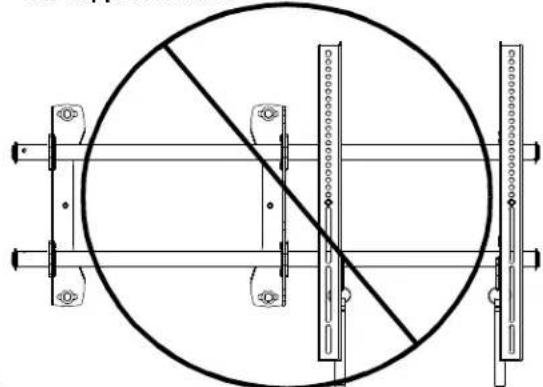

Ne JAMAIS placer les deux pattes de fixation d'interface sur un seul côté de l'axe central (CL) du support mural !

Les deux pattes de fixation d'interface ne doivent JAMAIS être situées d'un seul côté des pattes murales !

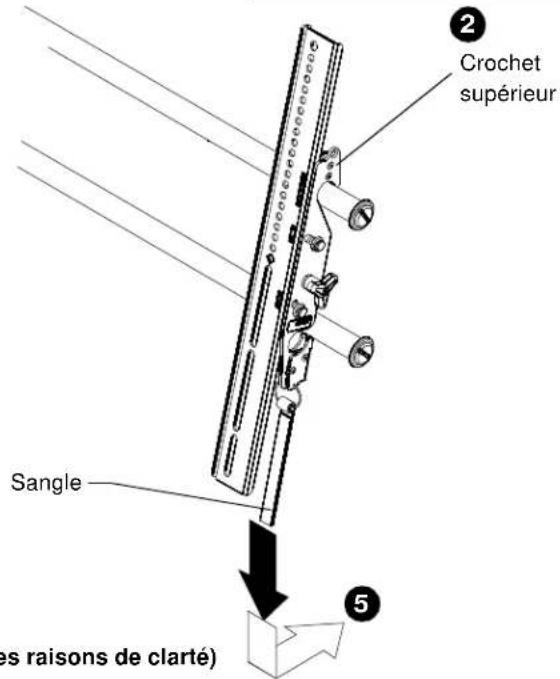

Fixation de l'écran au support mural

1. Ajustez la sangle Velcro® (si nécessaire) pour qu'elle ne dépasse pas du bas de l'écran.

REMARQUE : Ne placez PAS les deux pattes de fixation d'interface du même côté du support mural.

REMARQUE : Ne placez JAMAIS les deux pattes de fixation d'interface d'un seul côté de l'axe central du support mural !

1. Suspendez le crochet supérieur des pattes de fixation d'interface sur la barre supérieure du support.

REMARQUE : L'écran s'installe au départ en mode « béquille » pour faciliter l'accès aux câbles.

1. Faites glisser l'écran et les barres en position requise.

2. Acheminez les câbles entre le mur et les barres.

MISE EN GARDE : POINTS DE PINCEMENT ! Tenir les doigts, les mains et les câbles à l'écart des points de pincement.

1. Tirez les sangles vers le bas et faites pivoter vers l'intérieur en direction du mur, en bloquant les pattes de fixation d'interface sur la barre inférieure et le bas de l'écran sur le support.

Crochet supérieur Sangle les raisons de clarté) ② ⑤

(Écran non représenté pour des raisons de clarté)

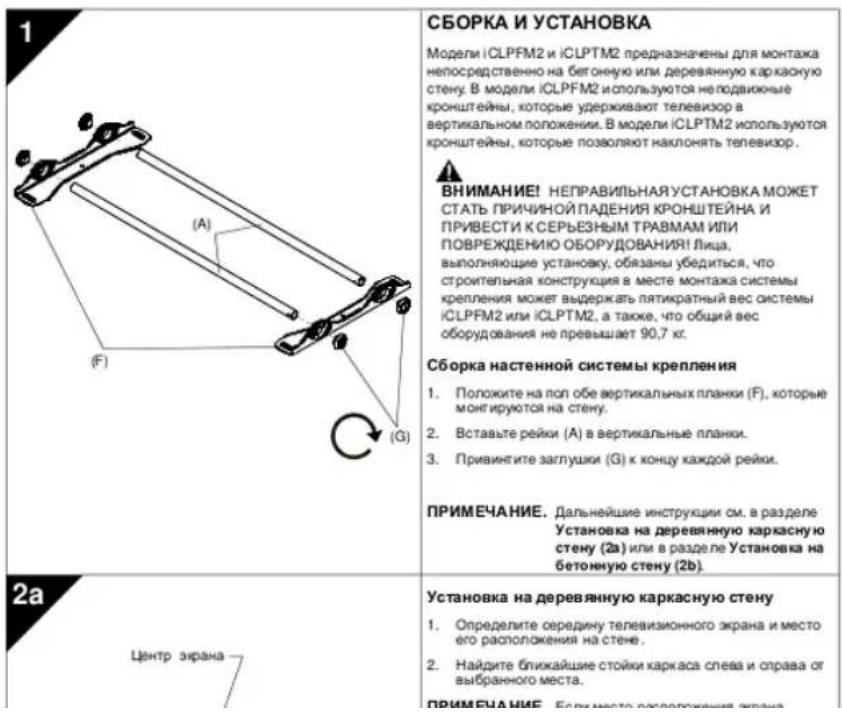

СБОРКА И УСТАНОВКА
