BRUGSANVISNING YE I W EICO

Det er strengt forbudt à lage mat på äpen ild under ventilatorhetten.

Modellene uten sugemotor fungerer kun med direkte avtrekk og mä kobles til en eksentrisk sugeehet (ikke medlevert).

Merk! Før man kobler ventilatorens stromkreti til stromnettet og fastslar at alt fungerer korrekt, ma man alltid kontrollere at stromledningen er korrekt monter.

Ventilatoren har en spesiell strmledning; dersom denne skades, skal man henvende seg til kundeassistansen for kjop av en ny.

Montering

Førinstallasjonen:

Ved à trykke på knapp “2”, går motoren over i hastighet 1.

I standardmodus er ikke signalet for mettet kullfilter aktivert.

Alarmstatusen vises med en blinkende t på displayet.

Sensoren mäler romtemperaturen rundt displayområdet hvert 30. sekund.

Displaysymboler

1. Dra ut beskyttesesdekselet ved a presse med en liten skrutrekker aller lignende redskap.
2. Skift ut den ødelagte lyspaaren.

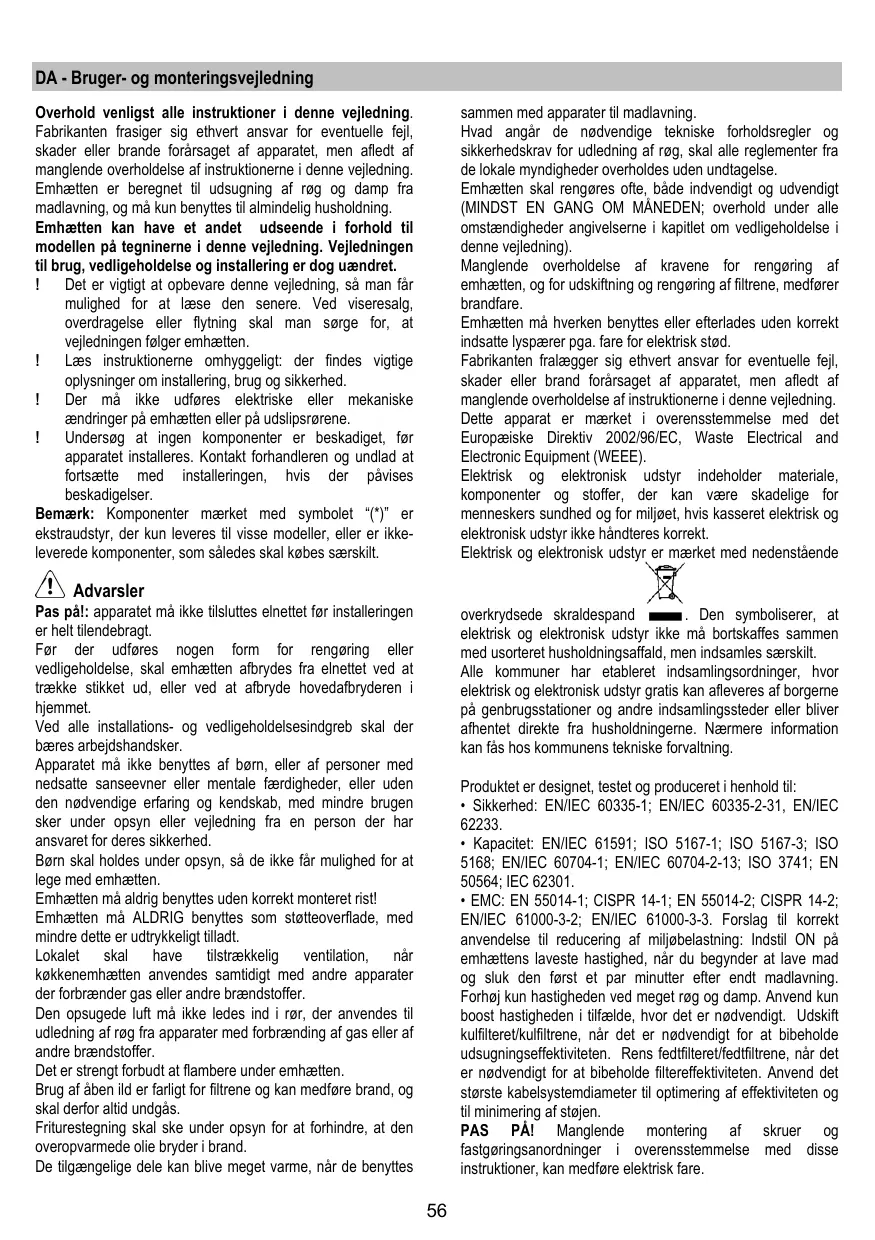

Overhold venligst alle instruktioner i denen vegledning.

Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forarssaget af apparatet, men afledt af manglende overholdelse af instruktionerne i dette vejledning. Emhæten er beregnet til udsugning af røg og damp fra madlavning, og mA kun benyttes til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til modellen på tegninerne i dette vegledning. Vejledningen til brug, vedligeholdelse og installerering er dog uændret.

! Det er vigtigt at opbevare dette vojledning, SSE man farn mulighed for at lase den senere. Ved viseresalg, overdragelse aller flytnig skal man sorge for, at veiledningen folger emhætten.
! Læs instruktionerne omhyggeligt: derfindes vigtige oplysninger ominstallering,brug og sikkerhed.
! Der må ikke udfores elektriske eller mekaniskeændringer på emhæten eller på udslipsrøne.
! Undersog at ingen componenter esbekadiget, for apparatet installeres. Kontakt forhandleren og undlad at fortsette med installeringen, hvis der pavises beskadigelser.

Bemark: Komponenter mærket med symbolet (^*) er ekstraudstyr, der kun leveres til visse modeller, eller er ikkeleverede komponenter, som således skal købes saerskilt.

Advarsler

Pas pál: apparatet mägressive tilsluttes elnettet før installeringen er helt tilendebragt.

För der udføres nogen form for rengöring ell er vedligeholdelse, skal emhætten afbrydes fra elnettet ved at trække stikket ud, eller ved at afbryde hovedafbryderen i hjemmet.

Ved alle installations- og vedligeholdsesindgreb skal der bares arbejdshandsker.

Apparatet mä ikke benyttes af børn, eller af personer med nedsatte sanseevner eller mentale færdigheder, eller.uden nedvendige erfaring og kendskab, medindre brugen sker under opsyn eller vegledning fra en person der har ansvaret foreres sikkerhed.

Børn skal holds under opsyn, SSE de ikke fár mulighed for at lege med emhaeten.

Emhætten ma aldrig benyttes uden korrekt monteret rist!

Emhaeten ma ALDRIG benyttes som stotteoverflade, med\ mirde dette er udtrykkeit tilladt.

Lokalet skal have tilstrækkelig ventilation, nar kokkenemhaeten anvendes samtidigt med andre apparater der forbrender gas aller andre brændstoffer.

Den opsugede luft ma ikke ledes ind i rør, der anvendes til udledning af røg fra apparater med forbrænding af gas eller af andre brændstoffer.

Det er strengt forbudt at flambere under emhaeten.

Brug af aben ild er farligt for filtrne og kan medfrole brand, og skal derfor altid undgås.

Friturestegning skal ske under opsyn for at forbindre, at den overopvarmede olie bryder i brand.

De tilgaengelige dele kan blive meget varme, nár de benytttes

Hvad angar de ndvendige tekniske forholdsregler og sikkerhedskrav for udledning af røg, skal alle reglementer fra de lokale myndigheder overholds ut dentagelse.

Emhætten skal rengøres oftte, bade indvendigt og udvendigt (MINDST EN GANG OM MANEDEN; overhold under alle omstændigheder angivelsene i kapitlet om vedligeholdelse i deutschevejledning).

Emhæten mA hverken benyttes eller afterlades.uden korrekt indsatte lyspaer pga.fare for elektrisk stød.

Fabrikanten fralegger sig ethvert ansvar for eventuelle fejl, skader aller brand forarsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i dette vejledning. Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan vare skadelige for menneskers sundhed og for miljøet, his kasseret elektrisk og elektronisk udstyr ikke handteres korrekt.

Elektrisk og elektronisk udstyr er mørket med nedenstaende

overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke mø bortskaffesammen med usorteret husholdningsaffald, men indsamles sørskilt.

AlleCOMMuner har etableret indsamlingsordninger, hvorelektrisk og elektronisk udstyr gratis kan afleveres af borgerne pa genbrugsstationer og andre indsamlingssteder erler bliver afhentet direkte fra husholdningerne. Narmere information kan fas hos kommunens tekniske forvaltnig.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljobelastning: Indstil ON pa emhættens laveste hastighed, nar du begynder at lave mad od sluk den Först et par minutter after endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfælde, hvør det er不同程度. Udskift kulfilteret/kulfiltrtre, nar det er不同程度 for at bibeholde udsugningseffektivitet. Rens fedtfILTERet/fedtfiltre, nar det er不同程度 for at bibeholde filtrifaktivitet. Anvend det største kabelsystemdiameter til optimization af effektiviteten og til minimierung af stjen.
  PAS PAI! Manglende montering af skruer og fastgøringsanordninger i overensstemmelse med disse instruktioner, kan medføre elektrisk fare.

Brug

Emhaeten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirculation.

Sugende udgave

Dampen ledes udenfor vha. et affraksrør fastgjort til samleflangen.

Aftreaksretsdiameterskalsvaretil diameterenpa forbindelsesringen.

Obs! Udledningsroret leveres ikke, og skal kbes.

Pá den vandrette del skal raret have en let stigning (cirka 10^ ) for atlette bortledning af luften edenfor lokalet.

Hvis emhaeten er udstyret med kulfitre, skal disse filtre fernes.

Tilslust emhaeten til affraeksrør og affraekshullet i væggen, som skal have en diameter, der passer til luftudugningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og stoen øges betydeltigt.

Producenten fraegger sig ethvert ansvar i forbindelse hermed.

! Benyt et rør, der er sá kort som muligt.
! Benyt et rør, der har sá fá kurver som muligt (max. vinkel på kurven: 90^ ).
! Undgå drastiskeændringer i røretsvaersnit.
! Benyt et rør med sá glat en inderside som muligt.
! Røretsmaterialer skal vare godkendt i henhold til reglerne.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, for luften sendes tilbage i lokalet. For at benytte emhætten i/DDne udgave skal der monteres et supplerende filtreringssystem baseret pa aktiv kul.

Modellerne.udsgningsmotor fungerer kun i den sugende udgave og skal tilsluttes til en ydre udsgningsenhed (ikke leveret).

Veijledningen til tilstluting leveres sammen med den perifere udsugningsenhed.

Installering

Minimumsafstanden mellem kogegrejets stotteoverflade pa komfuret og den nederste del af emhaeten ma不信 vare under 50cm ved elektriske kogeplader, og ici under 65cm ved gasblus uller komfurer med bade gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholds.

Elektrisk tilslutnng

Netspændingen skal svare til spændingen vist på typeskitet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal ogå vaere let tilgængelig after installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutting til elnettet), eller hvis stikket违法犯罪 i et område, der ogå er let tilgængelig after installeringen, skal der monteres en topolet afbryderekkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfædle af forhold i overspendingskategori III, og i overensstemmelse med reglnerle for elektriske installationer.

Obs! Undersøg allid, at netkablet er blevet moneret rigtigt, for emhættens kredslæb tilsluttes forsyningsnettet og der udføres kontrol af korrekt Funktion.

Emhaeten er udstyret med en speciel forsyningsledning; hvis\ denne ledning beskadiges, skal den bestilles hos den tekniske\ service.

Montering

Førinstallering:

• Undersog at det købte produit har passende dimensioner til det valgte installeringssted.
• Fjern det/de aktive kulffilter/kulffiltr, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave.
  Sorg for, at der icke (af transporthensyn) er tilbehör internt i emhaften (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.
• Om muligt bør man afbryde og fjerne køkkenementerne underneden og omkring omrædet, hvor emhaeten skal installereres, sær man fär lettere adgang til lofet/væggen, hvor emhaeten monteres. Hvis det ikke er muligt at fjerne køkkenementerne skal de beskyttes bedst muligt under installereringen. Vælg en plan overflade og tildæk den med et besykttende underlag, hvor emhaeten og de tilhørendekomponenter kan lægges.
• Undersog desuden, at der er en elektrisk stikkontakt til rändighed iærheden af emhaettens installeringsomrade (der ogsa skal vare tilgængelig after montering af emhaeten); desuden skal der forefindes en anordning til udledning af røg utdenfor (kun den sugende udgave).
• Udfor alt nadvendigt murarbejde (fx installing af en elektrisk stikkontakt og/eller et hul til passage af udledningsraret).

Emhaeten er udstyret med fastgørings-murplugs, der passer til de fleste væggel/lofter. Det er dog nødvendigt at rådspørge sig med en kvalifereret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal��e tilstrækkelig robust til at bare emhaetenns vægt.

Funktion

Benyt den højeste hastighed ved stor dampkoncentration i køkkenet. Det anbefales, at man tænder udsugningen 5 minutter forpabegyndelse af madlavng, og at udsugningen afterlades tændt i yderligere cirka 15 minutter after aflutnig af madlavningen.

1. ON/OFF Lys
2. ON/OFF Motor

Ved tryk på tasten "2", skifter motoren til hastighed 1.
Ved tryk på tasten under Funktion, stilles emhætten på OFF.

1. Sænkning af hastighed

Ved tryk pà tasten “3” sænkes hastigheden; fra hastighed 4 (intensiv) til hastighed 1.

1. Øgning af hastighed

Ved tryk pà tasten under Funktion, øges hastigheden; fra hastighed 1 til hastighed 4 (intensiv).

Den intensive hastighed er tidsindstillet. Den normale tidsindstilling er pa 5 minutter, hvorefter emhaeten skifter til hastighed 2.

For at slukke Funktionen, før udlob af den indstillede tid, skal der trykkes pa tast "3", hvorefter emhaeten skifter til hastighed 3; ved tryk pa tast "2" slukkes emhaeten.

Hver hastighed har en tilhorende signalering padisplayet:

OFF: Ingen signaling

Hastighed 1:1
Hastighed 2:2
Hastighed 3:3
Hastighed 4: 4 blinkende

1. Display

Signalering fra fedtfilteret sker after 40 timers Funktion, og vises på displayet vha. tallet 1 der blinker.

Nár dette signalering taendes, skal det monterede ferttfilter vaskes.

Signaleringen er synlig, nár émhætten er på ON.

Signaleringen kan slettes, nár emhaften er på ON.

Signalering fra kulfilter (kun for den filtrerende udgave)

Signalering fra kulffilteret sker after 160 timers fonction, og vises på displayet vha. tallet 2 der blinker.

Nár dette signalering tændes, skal det monterede kulffilter udskiftes.

Signaleringen er synlig, när emhaeten er på ON.

På standard-funktionen er signaleringen fra kulffilteret ikke tilsluttet.

Hvis man anvender emhaeten i den filtrerende udgave, skal signaleringen fra kulffilteret tilsluttes.

Tilslutting af signalering fra kulffilter:

Stil emhaeten på OFF og hold tasterne “2” og “3” trykket samtidigt i 3 sekunder.

Tallene 1 og 2 blinker skiftevis i 2 sekunder.

Afbrydelse af signalering fra kulffilter:

Stil emhaeten på OFF og hold tasterne “2” og “3” trykket samtidigt i 3 sekunder.

Tallet 1 blinker i 2 sekunder.

Temperatur-alarm

Emhaeten er udstyret med en temperatursensor, der starter motoren på 3. hastighed, hvis temperaturen i display-omradrer for hoj.

Alarmtilstanden vises på displayet vha. bogstavet t der blinker.

Denne tilstand fortsetter, indtil temperaturen falder ned under alarmtærsklen.

Sensoren undersøger temperaturen i display-området hvver 30 sekunder.

Display-visinger

Visning	Tilstand
1	Hastighed 1
2	Hastighed 2
3	Hastighed 3
4	Hastighed 4 (intensive)
5	Vedligeholdse af fedtfilter
6	Vedligeholdse af kulfilter
7	Vedligeholdse af fedtfilter og kulfilter
8	Temperatur-alarm

Vedligeholdelse

Emhæten skal rengøres jævnigt bade på ydersiden og på andersiden (minst med samme frekvens som for vedligeholdelse af fedtfiltrene). Ved rengøring skal man anvende en klud fugtet med neutrale, milde rengøringsmidler i flynde form.

Undgà drug af produit indeholdende slibemidler BENYT ALDRIG SPRIT!

Pas pa: Manglende overholdelse af vegledningen til rengoring af apparatet og udskiftning af滤trene medforer brandfare. Der hestilles säledes til, at instruktionerne følges.

Fabrikanten frasiger sig ethvert ansvar for eventuel beskadigelse af motoren,brande forarsaget af utilstraekkelig vedligeholdelse af apparatet ull manglende overholdelse af ovenstaende instructuer.

Fedtfilter

Fig. 26-31

Tilbageholder de fertpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang om帽子en (eller nár signaleringsystemet for filtermæting angiver behovet - hvis这部分 Funktion findes på den kobe model); filteret kan ogsa vaskes i opvaskemaskine ved lave

temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil/DDke have negativ indflydelse på dets filtrerende egenskaber.

Trak i fjederhandtaget for at afmontere ferttfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 28

Filteret opfanger lugt fra madlavning.

Filteret med aktiv kul kan vare en af falgende typ:

Filter med aktiv kul der kan vaskes.
Filter med aktiv kul der IKKE kan vaskes.

Filter med aktiv kul der kan vaskes

Kulfilteret kan vaskes hver,anden maned i varmt vand og egnet vaskemiddel, ell er opvaskemaskine ved 65^ (vask i opvaskemaskinen skal ske med en fuld cyklus uden andre kokkengenstande.

Udskift den lille madras hvver 3. ar, og nár kluden er beskadiget.

Filter med aktiv kul der IKKE kan vaskes

Kulfilteret skal udskiftes haver 4. Maned, his emhaeten icke benyttes intensit, aller oftere.

Kulfilteret kan IKKE vaskes aller genanvendes.

Montering

Fastgor frst filteret med aktiv kul til emhaettens metalflap bagpa, og derefter foran vha. de to runde handtag.

Afmontering

Fjern filteret med aktiv kul ved at dreje de runde handtag, der fastgør til emhaeten, i et omfang pa 90^

Udskiftning af lyspaererne

Fig. 32

Afbryd apparatuset fra el-nettet.

Pas p! Sorg for at paeerne er kolde f#r de berores.

Udskift den beskadigede pere med en pere af samme type i overensstemmelse med specifikationerne pa etiketten aller ophysningerne ved sider an pieren pa emhaeten.

1. Trak skarmen ud ved at lirke med en lille skruetrækker erller lignende.
2. Udskift den beskadigede pae.

Benyt kun halogenpærer på 12V -20W max - G4, og sorg for jegke at rere ved dem med hænderne.

1. Luk skaermen (snap-las)

Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, for der rettes henvendelse til et servicecenter.
