BRUGSANVISNING HV301 TRIMBLE

Nivelleringsautomatik og trinsikring 56

NIVELLERINGSNØJAGTIGHED 56

Nogjagtighedspavirkninger 56

Nogagtighedskontrol 57

ARBEJDSEKSEMPLER 57

Overføring af meterrids/højdepunkt 57

Parallel indstilling 58

Afsætning af ret vinkel/iodret anvendelse 58

Overføring af gulvpunkt til loft - lod 58

STRØMFORSYNING 59

Isætning af batterier/akkumulatorer 59

Driftstid 59

Opladning af alkumulatorer 59

BESKYTTELSE AF APPARATET 59

RENGØRING OG PLEJE 59

MILJØBESKYTTELSE 59

60

TEKNISKE DATA 60

SIKKERHEDSHENVISNINGER

LASERSTRÄLING UNDGÄ DIREKTE BESTRÄLING AF ØJNENE LASERKLASSE 3R

• Adverselsskilte på apparatet på ikke fjernes!
• Laseren er underlagt klasse 3R max. 5mW , 600..680 nm; DIN EN 60825-1:2001-11).
  Vær på grund af den fokuserede stråle ogss opmærksom på strålegangen på større afstande og sorg for at sikre den!
• Se aldrig ind i laserstrålen og ret den ikke mod andre personers øjne! Dette gælder øså ved større afstande fra apparatet!
• Opstil altid apparatet sáledes, at strålén ikke er i øjenhøjde med personer (vær forsigtig på trapper og ved refleksioner).

Skalubetingfolgges

• Foretag altid markeringer i laserpunktets midte (mältable)
• Opstil apparatet i arbejdsojmradets midte
• Anvend sà véd muligt stativ ved afstande fra 20 m
  Gennemfor regelmæssigt nøjagtighedskontroller
• En stabil opstilling er grundlag for sikker brug
• Hold glasflader på apparatet og styreprismet rene
  Realiser den lodrette position på lodret stativtilsutlning eller 3 lodrette gummifdder

APPARATDELE

10 Stråleudgang
11 Bevægelig gummibælg
12 Bærehändtag
13 Centeringsmarkeringer
14 Batteriafdaekning
15 Stativtilslutninger
16 Gummifdder

IBRUGTAGNING

För den feste irbrugtagning skal batterierne ell er de genopladelige batterier (akkumulatorer) sættes i, hvis det ikke allerede er blevet foretaget på fabrikken. Ved brug af akkumulatorer skal disse oplades forinden. Se det pagældende afsnit.

Apparatet opstilles vendret eller lodret på et stabilt underlag eller positioneres i den ønskede højde ved hjælp af en stativtilsutlning på et stativ eller en vægholder. Alt after apparatets position,ningen for det, registrarer det automatisk, om det skal anvendes vendret eller lodret.

Ved at trykke pa afbryderen 1 tendes for apparatet og alle LED-indikatorer 6, 7, 8 lyser i 3 sek. Nivelleringen starter med det somme. For at slukke trykkes igen pa tasten. Under nivelleringen star rotoren stilte, nivelleringsindikatoren 6 blinker (1 x pr. sek.). Laseren er klar til brug, nar laserstralen lyser og nivelleringsindikatoren 6 ikke mere blinker. Nivelleringsindikatoren lyser konstant i 5 min., derefter viser den gennem ny blinken (1x hvert 4 sek.), at laseren arbejder i den automatiske fonction.

After aktivering af laseren og den automatiske nivellering, starter laseren i den sidst indstillede driftsmodus.

Hvis apparatet har en hældning på mere end 8% (selvnivelleringsområde), blinker laseren og nivelleringsindikatorerne skiftevisén gang pr. sekund. Herefter skal laseren justeres på ny.

Rotationsmodus

Ved at trykke på rotations-/hastighedstasten 3 brings apparatet i rotationsmodus og stopper i givet fald første liniemodusen.

Ved gentagne tryk på rotationstasten gennemløber laseren after hinanden hastighederne 600, 200, 80 og 10 min ^-1 , hvorved en lille laserlinie vises for bedre synlighed.

Nár der trykkes på betjingestingasterne, kan apparatet brings ud af nivelleringen på grund af den hóje malenjagtgihed, sáledes at rotoren Först starter after den nye nivellering.

Ved brug af en modtager anbefales den højeste rotationshastighed.

Punktmodus

Iienne Funktionart opnás den højeste synlighed over større strækninger. Laserstrålen kan after afbrydelse af rotationen direkte rettes hen på den ønskede position ved at dreje prismekappen med händen eller med tasterne 4 og 5.

Ved vandret anvendelse bevæges laserpunktet trinvist mod højre eller mod venstre—hele vejen rundt (360°) gennem tryk på piltasterne.

Ved lodret anvendelse derimod kan laserpunktet for nennmere flugtning eller parallel justering finjusteres mod hore med 5 ell er mod venstre med 4 i et omrade 日 ± 8 %

Ved længere tryk på tasterne forøges punktbveagelsens hastighed.

Liniemodus

Ved at trykke en enkelt gang på linietasten 2 brings apparatet i liniemodus og stopper i givet fald først rotationen.

Laseren starter med en abningsvinkel pa 8^ . Gentagne tryk pa tasten eanderer linielengden over 45^ , 90^ op til 180^ . Nár tasten 2 trykkkes konstant, kan man definere en programmerbar linie ved at dreje styreprismet fra et start- til et slutpunkt. Slippes tasten 2, vises denen linie i lavesto hastighed.

Med piltasterne 4 og 5 kan linien flyttes til højre eller venstre. Ved laengere tryk på tasterne forages hastigheden af liniens positioneringsbevægelse.

Nár der trykkes på betijeningstasterne, kan apparatet brings ud af nivelleringen på grund af den hóje målænøjagtgåhded, sáledes at rotoren Först starter after den nye nivellering.

Manuel anvendelse/enakset haldning

Ved hjælp af fjernbetjeningen eller kombinationen modtager/fjernbetjening kan apparatet omskiftes fra automatisk selvivelling til manuel anvendelse gennem et kort tryk på manuel-tasten. Dette signaliseres ved at den røde LED 7 blinker éng gang pr. sekund. Med/DDonne fonction kan Y-aksen hældes ved at trykke pa pittasterne, op/ned" på apparatet erer fjernbetjeningen, og laserens X-akse ligeledes indstilles ved at trykke pa pittasterne, højre/venstre" på fjernbetjeningen.

Et nyt kort tryk på manuel-tasten under horisonteringen skifter apparatet til enakset hældning. Dette signaliseres gennem samtidig blinken af den grønne og rode LED 6/7 én gang pr. sekund (ved lodret anvendelse skifter man fra manuel direkte tilbage til selvivelling). Med dette Funktion kan Y-aksen hældes ved hjælp af piltasterne „op/ned“ på apparatet eller fjernbetjingen, mens X-aksen automatisk fortætter med at arbejde vendard (f.eks. ved byngning af skrå, nedhængeloffer erlor opkørsler). Når apparatet arbejder med 600min^-1 , er trinsikringen och aktiv, dvs. at apparatets opstilling fortsat overvåges, selvom Y-aksen er blevet hældt manuelt.

Et kort tryk på manuel-tasten iven skifter apparatet tilbage til automatisk selvivellering. Dette vises gennem den gronne LED 6.

Nivelleringsautomatik og trinsikring

After aktivering udligner apparatet automatisk ujævnheder på ca. 8% ( ± 0,8m / 10m ) i sit selvivelleringsområde, hvørved rotoren stadigvæk står stille.

After nivellingen kontrollerer laseren positionen. Trinsikringen aktiveres - after haver forste nivelling - ca. 5 min. after nivellingen, när laseren arbejder vendret med 600min^-1 .

Ved en positionsændring >30~mm / 10 m udloerijke fejl den sakaldte trinsikring for at storre haeldninger ici fomer til hjdefejl. Her standser rotoren, laserstralen afbrydes, manuel/advarsels-LED 7 blinker (2x pr. sek.). Apparatet slukkes og tendenesigen, og derefter kontrllereres er nyindstilles den oprindelige hjoide.

NIVELLERINGSNØJAGTIGHED

Nogagtighedspavirkninger

Den mulige nivelleringsnogjagtighed pavirkes af flere faktorer:

Omgivelsestemperaturen har den storsté indfyldelse på malenogtigheden. Især vertikale temperaturforskelle (luftlag)ær jorden kan aflede laserstrålen - lignende den flimren man ser over varme asfaltveje.

Dette gælder for alle optiske mæleinstrumenter, som f.eks. teodolit eller nivelleringsinstrument!

Nogtagtighedskontrol

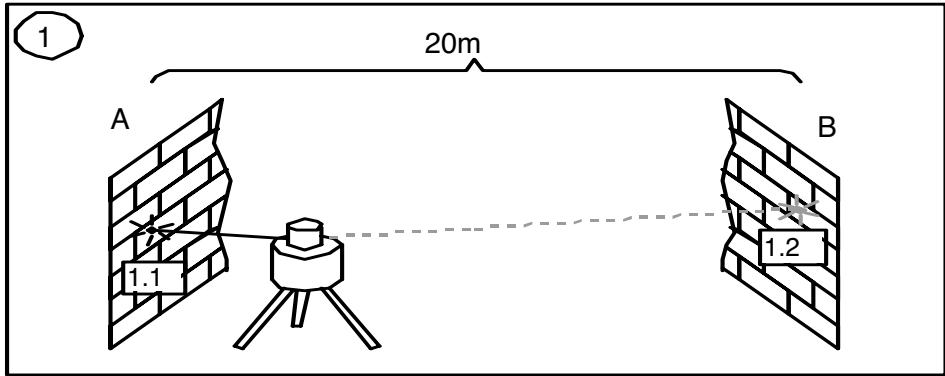

Hertil er en fri strækning på 20 m mellem to vægge (A og B) nɒdvendig, og der gennemføres en omslagsmåling ved vendret anvendelse via de to akser X og Y (4 målinger).

Laseren placeres vendret på et jævnt underlag eller på et nivelleret stativ iærheden af den ene væg (A). Laserpunktet rettes i X-aksens retning mod denærme stæg (A). After nivelleringen markeres højden (strålens midte) på væggen. Derefter drejes apparatet 180^ , nivelleres og strålemiden markeres på den,anden væg (B).

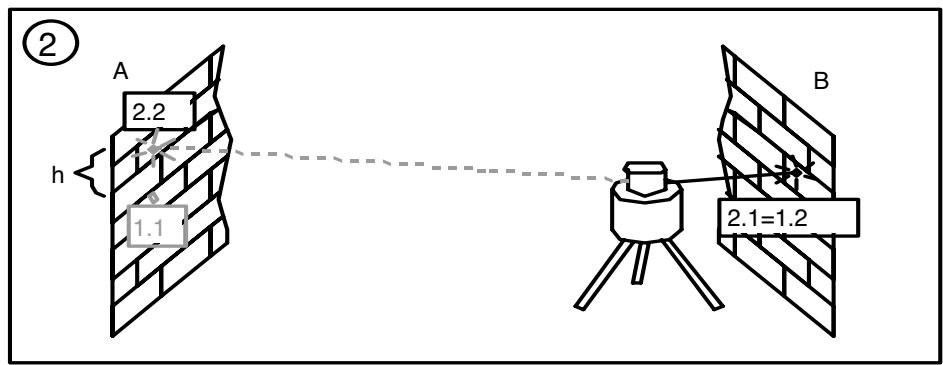

Nu placeres apparatet i nærheden af væg B. Det nvellerede apparats laserstråle rettes i X-aksens retning mod den nærmestre væg B, sáledes at den forinden markerede hóde (fra målingen på væg A) rammes nojagtigt. Apparatet drejes 180^ , NVelleres og strålemidten markeres på væggen A. Differencen (h) mellem de to markerede punkter udgør den faktiske apparatafvigelse.

Hvis apparatet ligger ved grænsen af fabriksnjagtigheden (± 1,5 mm på 10 m) udgør den maksimale afvigelse fra nulpositionen 6 mm ved 20 + 20 = 40 m.

Dette skal gentages på samme过得 for den negative X-akse og for den positive og negative Y-akse, således at højden fra alle fire retninger mals på det samme vægpunkt.

ARBEJDSEKSEMPLER

Overfaring af meterrids/hojdepunkt

Apparatet opstilles til vandret anvendelse (f.eks. paa stativ), saledes at laserstralen er pa den onskenede hjoje.

Derefter drejes prismet manuelt aller med rotationsfunktionerne til det onskede malpunkt.

Ved arbejde Eden stativ stilles apparatet på et stabilt underlag og højdedifferencen mellem laserstråle og ønsket hjdepunkt beregnes ved hjælp af et meterål. Efter drejning af prismet til målpunktet afsættes den forinden malte hjdeforskel.

Parallel indstilling

Til måling af ujævnheder, beregning af rette vinkler, retvinklet tilpasning af skillevægge eller afsætning af fugesnittet skal den direkte stråle fra apparatet (lodstråle) Först indstilles parallelt, dvs. i samme afstand til referencinglinien (væg, ekspansionsfuge).

Til dette formal opstilles apparatet til lodret anvendelse og indstilles, sà lodstralen omtrent forlober parallelt foran referenceelinien (f.eks. væg). Derefter måles som reference strälens afstand på apparatet og fra en vis afstand.

For at indstille paralleliteten bevæges strålen ved hjælp af piltasterne på det tilsvarende samme mal på apparatet og fra en vis afstand.

Nár apparatet rettes ind after en ekspansionsfuge, skal det placeres sáledes, at strålen forløber direkte over fugen.

Referencestreekingens længe er afgørende forøjagtigheden og bør derfor altid��e sö lang som mulig.

Afsaatning af ret vinkel/iodret anvendelse

Lodstralen rettes ved lodret anvendelse parallelt ind after referencelinien. Den rette vinkel vises med stralen, som omstyres i 90^ -splitprismet. Denne er nu til radighed som lodret flade, after hvilken skillevaegge, indfatninger o.l. kan indrettes. Den bedste synlighed opnas med liniefunktionen (f.eks. som lodret linie).

Overfaring af gulvpunkt til loft - lod

Apparatets laserkilde er direkte over den vandrette og på højde med den lodrette stativtilsutninq. Nár et stativ anvendes kan der anbringes et lod på stativets fastspændingsbolt, hvorved laseren sá forlænger dette lod opad. Det er dog en forudsætning, at stativhovedet er blevet indstillet vandret.

Til indstilling på gulvet er der tilsvarende centeringsmarkeringer 13, som befinder sig på laserhusets nederste kant. Med disse kan apparatet med laserksen ekempelvis rettes direkte ind over to flisefugers skæringspunkt.

Til bedre indstilling af apparatet over et gulvpunkt opmærkes to retvinklede hjælpelinier (trådkors) gennem punktet.

Vægholder M300 (ekstra tilbehør)

1. Sømhul - muliggør ophængning af vægholderen på et som eller en skrue.
2. Spændearm - til abning/lukning af spændeanordningen.
3. Stopskrue - stopper glidekonsollen på et af vægholderens indstillingspunkter. Skruen kan flyttes for at indrette strålen after vægvinklen (0,0 cm) eller 3,1 cm derover.
4. 5/8"-11 Lasergevind - til fastgorelse af laseren på universalholderen og til fiksering af glidekonsollen after at denen er blevet positioneret på højdeskalaen.
5. Aflænsningskant - muliggør indstilling af laseren på den skalaposition, som De har brug for.
6. 5/8"-11 Stativgevind - til anbringelse af vægholderen på et standardstativ ved lodret brug af laseren.
7. Hojdeskala - skalamarkerger, der viser laserens position i forhold til vægvinklens hójde. Skalaaens indstellingsmärde rækker fra 3,1 cm over til 5 cm under vægvinklen. (Markeringen „-2" er rettet ind på den vändrette madterlinie på loftets mältable).
8. Sikringsmøtrik - til indstilling af spændekraften.
9. Spændeanordning - til fastgorelse af vægholderen på vægvinkler eller gulvskinner.

STRÖMFORSYNING

Isaatning af batterier/akkumulatorer

Batteriafdækningen tages af ved at dreje den centrale lukkeanordning 90^ . Batterierne/akkumulatorerne isætesalandes, at minuskontakten ligger på batterispiralfjedrene. Laget sættes på igen og fikseres med den centralelukkeanordning.

Ved brug af alkalibatterier forhindres opladning ved hjælp af en mekanisk sikring. Kun den originale akkupakke muliggør opladning i apparatet. Fremmede akkumulatorer skal oplades eksternt.

Driftstid

Ved anvendelse af alkalibatterier (AlMn) (LR 20) er driftstiden på ca. 40 timer i rotationsmodus.

NiCd-akkumulatorer muliggør en driftstid pa ca. 30 timer i rotationsmodus.

• Hyppig afterjustering af positionen (vind, vibrationer);
• ekstreme temperaturer;
• gamle akkumulatorer; hyppig opladning af næsten fulde akkumulatorer (memory-effekt);
• anvendelse af batterier med forskellig kapacitet.

Batterier/akkumulatorer skal altid udskiftes sammen. Anvend aldrig batterier/akkumulatorer med forskellig kapacitet. Om muligt skal nye/nyopladt batterier/akkumulatorer af samme fabrikat anwendes.

Batteriindikatoren 8 starter ved at blinke langsomt med at signalisere, at batterierne/akkumulatorerne skal oplades eller udskiftes. Ved yderligere afladning lyser LED'en permanent, for apparatet standser helt.

Opladning af akkumulatorer

Det varer ca. 10 timer at oplade tome akkumulatorer med det medfolgende ladeapparat. Hertil sættes ladeapparatets stik ind i opladningstilslutningen på apparatet. Ladefunktionen signaliseres gennen en rød kontrollampe på ladeapparatet. Akkumulatorer, der er nye eller ikke er brevet anvendt i ængere tidsrum, opnár først deres fulde kapacitet after fem op- og afladningscyklusser.

Akkumulatorer mä kun oplades, när apparatets temperatur er på mellem 10^ og 40^ . Opladning ved højere temperaturer kan beskadige akkumulatorerne. Opladning ved lavere temperaturer forlaenger opladningsstiden og reducerer kapaciteten. Dette medfører reduceret ydelse og levetid af akkumulatorerne.

BESKYTTELSE AF APPARATET

Laseren må ikke udsættes for ekstreme temperaturer og temperaturudsving (f.eks. ingen opbevaring i bilen).

Apparatet er meget robust. Alligevel skal maleinstrumenter behandles med omhu. Hvis apparatet har varet udsat for kraftige pavirninger udefra, skal nivelleringsnagtigheden altid kontrolleres før naste brug.

Laseren kan anvendes indendors som udendors.

RENGØRING OG PLEJE

Urenheder på glasfladerne på laserabningen 10 har en betydelig indflydelse på stralekvaliteten og rækkevidden. De rengøres medvatpinde. Fnug skal fjernes.

Gummibælgen 11 skal i særdeleshed holdes ren. Urenheder torres af med en fugtig og blød klud. Anvend ingen aggressive rengørings- og oplosningsmidler. Det fugtige apparat skal luftførres.

MILJØBESKYTTELSE

Apparat, tilbehør og emballage skal afleveres til miljørrigtig genbrug.

Denne vejledning er trykt på klorfrit genbrugspapir. Alle kunststofdele er markeret for at garantere en rensorteret recycling.

Brugte batterier/akkumulatorer违法犯罪, i. ild erder vand, men skal bortskaffes på miljøvenlig manners.

GARANTI

For laseren ydes i henhold til de lovlige bestemmelsen en garanti pa 12 maneder pa materiale- og fabrikationsfejl.

Der overtages intet ansvar for skader, som opstår på grund af anvendelse af et fejliusteret apparat.

För arbeitsstart skal der altid gennemføres en nøjtagtighedskontrl i henhold til afsnittet af samme navn.

Garantien mortalfader, hvis laseren abnes ell typeskiltene fjernes.

TEKNISKE DATA

Målenogajtgihed1,3:

Rotation:

Rækkevidde1,2:

Lasertype:

Laserydelse:

Selvivileringsomrade:

Nivelleringstid:

Nivelleringsindikator:

Striated diameter1:

Strømforsyning:

Driftstemperatur:

Opbevaringstemperatur:

Stativtilslutninger:

Vægt:

Lavspændingsindikering:

Lavspændingsafbrydelse:

≤ ± 1mm / 10m

4 hastigheder;

typ. 10/80/200/600 1/min.

ca. 100 m radius med detektor

rod diodelaser 635 nm

<5 mW, laserklasse 3R

typ.±5°

typ. 30 sek.

LED; laser blinker

ca. 5 mm på apparatet

4× 1,5V monoceller type D (LR 20)

• 5^ C ... + 50^ C

-20°C...+70°C

i henhold til bestemmelserne i direktivet

for hviket denne erklageringen hviler pa, stemmer overens med ffolgende normer

EN 61000-4-2, 1994; EN 55022, 1994; EN 61000-4-3, 1997

og er i overensstemmelse med bestemmelsene i retningslinjen
