Lydniväet, malt i henhold til EN 50144:

		KW850E
LpA	(lydnivà)	dB(A) 85,5
LwA	(akustisk effekt)	dB(A) 98,5

Bruk hørselsbeskyttelse dersom lydnivæt overskrider 85 dB(A).

1. Hold arbeidsområdet rent og ryddig

Ha ikke på deg løstsittende klær eller smykker. De kan setzen seg fast i de bevegelige delene. Vi anbefaler gummihansker og sko som ikke glir när du arbeider utendørs. Bruk harnett hijs du har langt här.

1. Personlig vern

Bruk vernebriller. Bruk en ansikts- ellerstovmaske när operasjonene kan forarsake stoveller flyvende partikler. Bruk o'revern närstynivæt virker ukomfortabelt.

1. Ikke mislighold ledningen

Ikke bær verktoyet etter ledningen eller trekk i ledningen när du skal ta ut stopselet. Utsett ikke ledningen for varme, olje, erler skarpe kanter.

1. Oppbevar verktøy på et trygt sted

19. Vær noye med vedlikeholdet

Verktøyet er dobbeltisolert i samsvar med EN 50144. Jordet ledning er derfor ikke ndvendig.

Montere avstandsstykket (fig. N)

För ledningen forsiktig, sik at du unngår Å kappe den over ved et uhell.

Justere skjaeredybden (fig. E).

Plasser overfresen på arbeidsemnet i ønsket avstand fra kanten som skal kopieres.
Juster stengene på kantguiden til hjuletkommen i kontakt med arbeitssemnet.

Garantien gjelder ikke for feil somkommen av:

Ikke alle produit er tilgengelige i alle land.

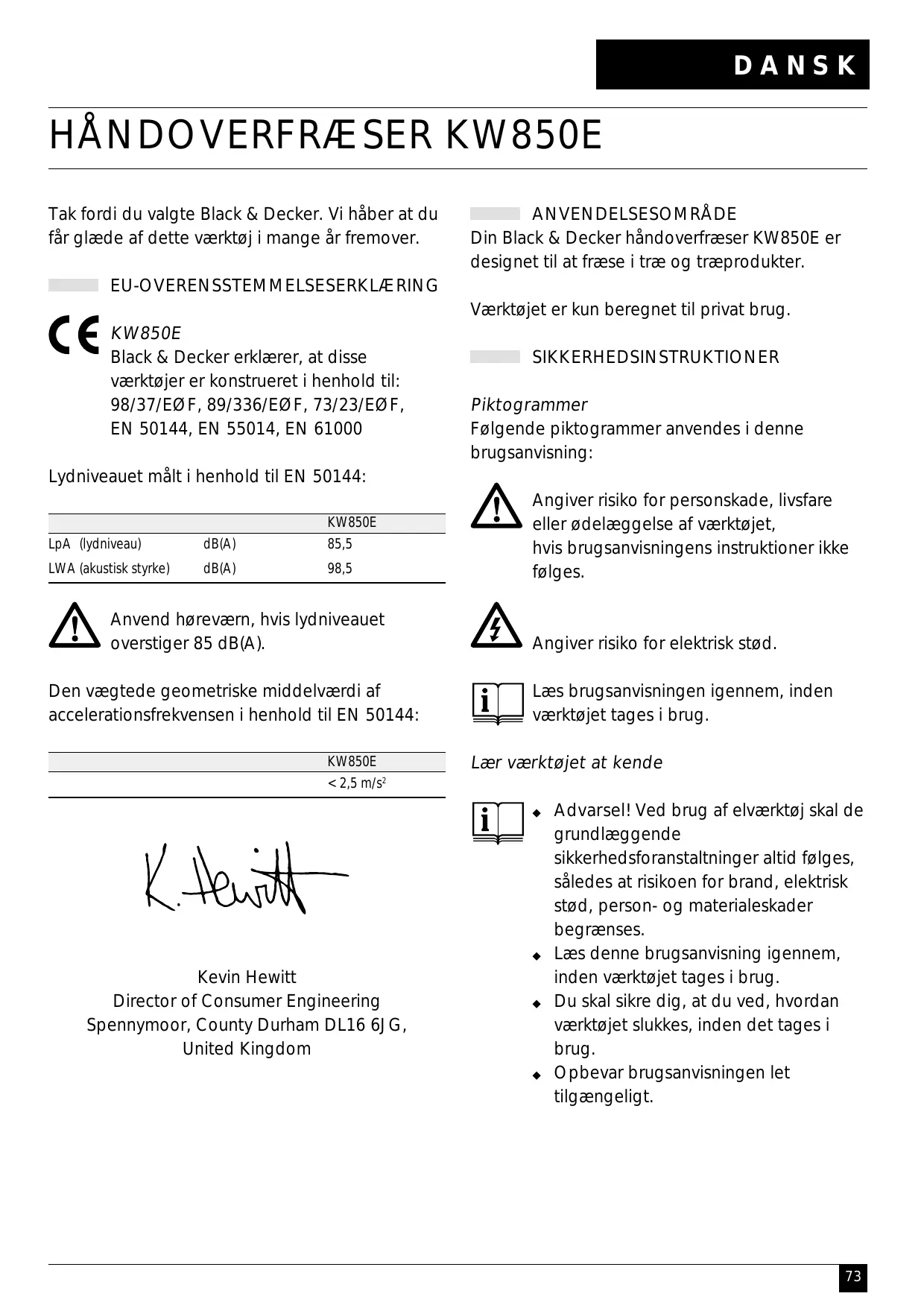

HÄNDOVERFRÅESER KW850E

Tak fordi du valgte Black & Decker. Vi haber at du fãr glæde af dette værktøj i mange ør fremover.

EU-OVERENSSTEMMELSESERKLÄERING

KW850E

Black & Decker erklærer, at disse værktøjer er konstrueret i henhold til: 98/37/EØF, 89/336/EØF, 73/23/EØF, EN 50144, EN 55014, EN 61000

Lydniveauet malt i henhold til EN 50144:

		KW850E
LpA (lydniveau)	dB(A)	85,5
LWA (akustisk styrke)	dB(A)	98,5

Anvend horevaern, hvis lydniveaulet overstiger 85 dB(A).

Den vægtede geometriske middelværdi af accelerationsfrekvensen i henhold til EN 50144:

KW850E

< 2,5 m/s2

Kevin Hewitt

Din Black & Deckerhandoverfræser KW850E er designet til at fræse i træ og træprodukter.

Værktoget er kun beregnet til privat brug.

SIKKERHEDSINSTRUKTIONER

Piktogrammer

Folgende pikogrammer anvendes i denen brugsanvisning:

Angiver risiko for personskade, livsfare ell er odelaeggelse af værktoget, hvis brugsanvisingens instruktioner ikke følges.

Angiver risiko for elektrisk stød.

Laes brugsanvisingen igennem, inden værktøjet tages i drug.

Laer værktoget at kende

Advarel! Ved brug af elværktøj.skal de grundlaeggende sikkerhedsforanstaltninger altid følges, söledes at risikoen for brand, elektrisk stød, person- og materialeskader begræses.
Laesdennebrugsanvisningigennem, indenvarktojettagisbrug.
Du skal sikre dig, at du ved, hvordan værktøjet slukkes, inden det tages i drug.
Opbevar brugsanvisingen let tilgengeligt.

Generelt

1. Hold arbejdsområdet iorden

Risikoen for uheld er mindre hvis man holder orden omkring arbejdsområdet.

2. Tænk på arbejdsmiljoets indflydelse

Udsæt ikke værktøjet for regn. Anvend ikke værktøjet på fugtige eller[våde pladser.

Sorg for en god belysning over arbejdsområdet.

Anvend ikke værktøjet hvor der eksisterer risiko for at brand kan opstå eller eksplosioner forekomme, som fjlege af brug af værktøjet.

F. eks. aldrig i nærheden af let antændelige væsker eller gasser.

3. Hold børnene på afstand

Børn, besogende aller dyr pågressive sig arbejdsområdet aller røre ved værktøjet eller netkablet.

4. Klaed dig rigtigt pa

BaerikkeIosthaengende tOjeller smykker.

De kan sidde fast i bevægelige dele.

Gummihandsker og skridsikre sko anbefales ved udendørs arbejde. Brug harnet, hvis du har langt hare.

Brug beskyttelsesbriller. Brug ansigts-ller stovmaske, nár brug af værktøjet kan medfrole stov eller flyvende partikler. Brug horeværn, nár lydniveauet virker generende.

6. Beskyttelse mod elektrisk stød

Undgå kropskontakt med jordede emner (f.eks.

rør, radiatorer, komfurer og koleskabe).

Den elektriske sikkerhed kan forbedes yderligere ved brug af en højfølsom

(30 mA / 30 mS) fejstrømsafbryder (RCD).

7. Stræk dig ikke for meget

Sorg for, at du alto har sikkert fodfeste og balance.

8. Vær opmaerkso

Se pà det, du gør. Brug din sunté fornuft.

BrugIkkevaerktoget,nar du er traet.

9. Sæt arbejdsemnet fast

Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge harenden, og du fær begge hænder fri til arbejdet.

Hvis der findes encheder til tilslutningsfunktionerne stovudsgnning og stovopsamling, skal man sorge for, at disse tilsluttes og bruges korrekt.

11. Fjern noglerne

Kontroller at nogler og justerværktøj er fjernet fra værktøjet, inden det startes.

12. Forlaengerkabler

Før brugen skal forlængerkablet afterses og udskiftes, hvis det er skadet. Ved brug af værktøjet udendørs på man kun benytte forlængerledninger, der er beregnet til udendørs brug.

13. Brug det rigtige værktøj

Brugen af værktøj er beskrevet i denen brugsanvisning. Tving ikke elværktøj til at udføre arbejde, som er beregnet til kraftigere værktøj. Brug kun tilbehør og dele, der er anbefalet i brugsanvisningen og katalogerne. Værktøjet på ikke forceres.

Advarel! Anvendelsen af andet tilbehør eller udførelse af opgaver med andet værktøj end det her anbefalede kan medføre risiko for persorskader.

14. Kontroller værktøjet for skader

Kontroller omhyggeligt værktøjet og netkablet for beskadigelser, før det tages i brug.

Check de bevægelige dele for skæv indstilling ogammenbrændinger, kontrollér for brud på dele, skader på skærme og kontakter samt alt andet, der kan påvirke værktøjets Funktion.

Kontroller, at værktøjet fungerer rigtigt og kan udføre det arbejde, det er beregnet til.

Værktøjet på ikke benyettes, hvis en af delene er beskadiget eller defekt. Brug ikke værktøjet, hvis det ikke kanændes og slukkes ved afbryderen. Skadede eller defekte dele skal repareres eller udskiftes af en autoriseret tekniker. Man på aldrig forsøge selv at reparere værktøjet.

15. Afbryd værktøjet

Afbryd værktøjet nár det er ude af brug og før udskiftning af enchver værktøjsdel, tilbehør ullandet udstyr.

16. Undgå utilsigtet start af værktøjet

Man pågressive værktøjet med en finger på taend/sluk knappen. Sørg for, at værktøjet er slukket, på ledningen tilsluttes strømmen.

17. Vær forsigtig med ledningen

Man må aldrig bære værktøjet i ledningen eller tage det ud af stikkontakten ved at rive i ledningen. Ledningen skal holdes på afstand fra varme, olie og skarpe kanter.

18. Opbevar værktøjet sikkert, narr det ikke bruges

Når værktøj ikke er i brug, skal det opbevares på et tørsted, aflast eller anbragt høj ut denfor børns rækkevidde.

19. Vedligehold værktøjet omhyggeligt

Skærende værktøjer skal holdes skarpe og rene, for på这部分 på opnå et bedre og mere sikkert brug. Følg vedligeholdelsesvejledningen samt vejledningen til udskiftning af tilbehør. Hold handtagene og knapperne tørre, rene og fri for olie og fedt.

20. Reparationer

Dette værktøj opfylder de relevante sikkerhedskrav. Reparationer på kun foretages af dertil kvalificere de personer, som bruger originale reservedele. I modsat fald kan der opstå betydelig fare for brugeren.

Yderligere sikkerhedsanvisninger for handoverfræsere

Det anbefales at bare sikkerhedsbriller,\ när man arbejder med dette værktøj.

Brug udelukkende fræseskær med en akteldiameter, der svarer til størrelsen af den spændepatron, der sidder i maskinen.
Brug udelukkende fræseskaer, der er egnede til det ubelastede værktøjs højeste tilladte hastighed.
Brug aldrig fraeseskær med en diameter over den maksimumdiameter, der er angivet i afsnittet om tekniske data.
- Anvend ikke værktøjet i en omvendt position.
Prov畸形 at bruge maskinen stationiert.
Vær saerlig omhyggelig under fraesning af MDF-plader eller flader, der er daekket af blybaseret maling:

• Man skal böre en specielt designet støvmaske til beskyttelse mod støv frembragt af blybaseret maling og blybaserede dampe, samt sikre sig, at personer inden for arbejdsområdet och er beskyttet.

• Børn og gravide kvinder pågressive arbejdsområdet.

• Man på hverken spise, drikke eller ryge inden for arbejdsområdet.
• Man skal bortskaffe støvpartikler og andet affald på sikker*Måde.

ELEKTRISK SIKKERHED

Elmotoren er kun beregnet til en spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet.

Værktøjet erDOBbelt isoleret i henhold til EN 50144; jordledning er derfor ikke pakrævet.

Anvendelse af forlaengerledning

Der skal bruges en forlængerledning svarende til maskinens strømforbrug (se de tekniske specifikationer). Den mindste lederstørrelse er 1,5mm^2 . Før brug kontrolleres forlængerledningen for tegn på skader, slid og ældning.

Udskift forlængerledningen, hvis den bliver beskadiget eller defekt. Ved anvendelse af en kabeltromle, skal kabinet altid vindesHLT ud. Brug af et forlængerkabel, der ikke passer til værktøjets strøminput, eller som er beskadiget eller defekt, kan resultere i risiko for brand og elektrisk stød.

KASSENS INDHOLD

Kassen indeholder følgende:

1 Handoverfræser
3 Spændepatroner
1 Nøgle
1 Kantguide
1 Stovudsgningsadapter
1 Centereringstap
1 Skabelonføler
1 Afstandsplade
1 Skabelonguide
1 Brugsvejledning

Pak forsigtigt alle dele ud.

OVERSIGT (fig. A)

1. Afbryder
2. Laseknap

3. Betjeningsknap til variabel hastighed

4. Dykkeläsestang

5. Fastgorelsesskruer til kantguide
6. Spaendepatron
7. Spindellaseknap
8. Revolver dybdestop
9. Dybdestopstang
10. Laseskrue
11. Skaeredybskala
12. Stovudsgningsadapter

MONTERING

För man udförer nogen af nedenstäende operationer, skal man sikre sig, at værktøjet er slukket og taget ud af stikkontakten, og at spindelen er standset.

Hold spindellåsen (7) nedtrykket, og drej spindelen, indtil spindellåsen gär helt i hak.
Løsn spændepatronnmøtrikken (13) ved hjælp af medfølgende nøgle
Sæt fraeseskærets skaft (14) ind i spændepatronen (6). Sørg for, at skafet stikker mindst 3 mm frem fra spændepatronen som vist.
Hold spindellåsen (7) trykket ind, og stram spændepatronmøtrikken (13) med den vedlagte nøgle.

Pasaetning af kantguien (fig. C)

Kantguiden hjælper med til atøre maskinen parallelt med en kant.

Sæt stængerne (15) ind i händoverfraeserens basis som vist.
Indstil kantgui den til den onskede afstand.
Stram fastgøringsskruerne (5).

Påsætning af støvudsugningsadapteren (fig. D)

Med støvudsugningsadapteren kan man sætte en støvsuger på maskinen.

Anbring støvudsugningsadapteren (12) på maskinens basis som vist.
Sæt de to skruer (16) fra bunden gennem hullerne i basis og i støvudsugningsadapteren.
Sæt en møtrik (17) på haver af skruerne, og stram møtrikkerne godt til.

Påsætning af skabelonguiden (fig. M og D)

Fastgør skabelonguiden (20) til handoverfraeserens basis med flangen vendt mod bunden (= arbejdsemnet).
Sæt de to Lange skruer (16) fra bunden gennem skabelonguiden og hullerne i basis.
Støvudsugningsadapteren skal placeres oven på basis som vist i fig. D.
Sæt en møtrik (17) på haver af skruerne, og stram møtrikkerne godt til.

Montering af afstandsstykker (fig. N)

Fastgor afstandsstykket (21) til handoverfraeserens basis ved hjaelp af de medfølgende skruer.

Montering af centreringstappen (fig. O)

Montér kantguien til handoverfraeseren som vist i fig. C, men med bunden i vegret.
Fastgør centreringstappen (22) til arbejdsemnesiden af kantguiden med den medfølgende skrue (23).

Montering af skabelonføleren (fig. P)

Montér kantguiden til handoverfraeseren som vist i fig. C.
Fastgør 'L'-beslaget (24) til oversiden af kantguiden ved hjælp af medfølgende to skruer og møtrikker.
Montér det roterende tilbehör (25) til 'L'-beslaget med den medfølgende vingskrue.

ANVENDELS

Lad maskinen arbejde i eget tempo. Det forbindreren den i at blive overbelastet.

Arbejd forsigtigt med kablet for at undgå atkommen til at klippe det over.

Justering af skæredybden (fig. E)

Skaeredybden er afstanden X mellem dybdestopstangen (9) og dybdestoppet (18). Skaeredybden kan indstilles på to forskellige<mäder som beskrevet nedenfor.

Justering af skæredybden med et stykke træ (fig. A & F)

Monter fræseskaeret som beskrevet ovenfor.

Løsn laseskruen (10).
Traek dykkelasestangen (4) op.
Dykhandoverfræseren ned, indtil fræseskaeret berør er arbejdsemnet.
Skub dykkelasestangen (4) ned.
Traek dybdestopstangen (9) op.
Anbring et stykke træ med en tykkelse, der svarer til den ønskede skæredybde mellem dybdestoppet (18) og dybdestopstangen (9).
Stram laseskruen (10).
Fjern traestykket.
Træk dykkelåsestangen (4) op, og lad handoverfraeseren vende tilbage til sin oprindelige stilling.
Tænd for handoverfræseren, dyk den ned, og lav det ønskede snit.

Justering af skæredybden med skalaen (fig. A & G)

Monter fræseskaeret som beskrevet ovenfor.
Løsn laseskruen (10).
Traek dykkelasestangen (4) op.
Dykhandoverfræseren ned, indtil fræseskaeret berører arbejdsemnet.
Skub dykkelasestangen (4) ned.
Aflaes startposition pa skalaen (11).
Tilfoj den onskede skaeredybde til startpositionen.
För dybdestopstangen (9) til den beregnede position på skalaen.
Stram laseskruen (10).
Træk dykkelåsestangen (4) op, og lad handoverfraeseren vende tilbage til sin oprindelige stilling.
Tænd for handoverfræseren, dyk den ned, og lav det ønskede snit.

Indstilling af revolver dybdestoppet (fig. H)

När revolver dybdestoppet er drejet til den ønskete indstilling, kan man finjustere det dybdestop, der skal bruges. Hvis du ønsker at foretage flere snit med forskellig skæredybde, skal hvert af dybdestoppene indstilles.

Drej dybdestopskruen (19) op ellr ned after behov med en skruetrækker.

Indstilling af hastigheden (fig. A)

Indstil hastighedskontrolknappen (3) på den ønskede indstilling.

Brug høj hastighed til fraeseskær med lille diameter. Brug lav hastighed til fraeseskær med stor diameter.

Brug et braet som styreskinne (fig. I)

Gå således til værks, hvis det ikke er muligt at bruge kantguiden, for eksempel ved fraesning af riller i bagpanelet på en bogreol for at understotte hylderne:

Anbring et braet pa arbejdsemnet.
Bevæg brættet, indtil det er i den rigtige position for at styre værktøjet.
Klem braettet sikkert fast til arbejdsemnet.

Brug af skabelonguiden (fig. M)

Skabelonguiden kan bruges til at lave en udskåret figur after en skabelon, for eksempel et bogstav.

Fastgør skabelonen på arbejdsemnet med dobbeltsidet tape eller med 'G'-klemmer.
Fræseskæret skal rage ud under skabelonguidens flange for at kinne skære arbejdsemnet i skabelonens form.

Brug af afstandsstykket (fig. N)

Afstandsstykket kan bruges til trimming af lodrette Projektioner af træ eller laminat.

Brug af centreringstappen (fig. O)

Centreringstappen kan bruges til at udskærere runde mønstre med.

Bor et hul til centeringstappen i midten af den cirkel, der skal skæres.
Placér händoverfraeseren på arbejdsemnet med centeringstappen i det borede hul.
Justér cirklens radius after kantguidens staenger.
Händoverfræseren kan nu bevæges over arbejdsemnet for at udskære cirklen.

Brug af skabelonføleren (fig. P)

Skabelonføleren er med til at holde samme skæringsafstand langs med kanten af uregelmaessigt formede arbejdsemner.

Placér händoverfraeseren på arbejdsemnet med den önskede afstand fra den kant, der skal kopieres.
Justér kantguidens staenger, til hjulet er i kontakt med arbejdsemnet.

Gode răd til optimalt brug

När der arbejdes på udvendige kanter, skal værktøj tetres mod uret (fig. J). När der arbejdes på indvendige kanter, skal værktøj fores med uret.
Brug fraeseskaer af hurtigstål til nåletrae.
Brug TCT-fraeseskaer til vovtrae.
Værktøjet kan bruges uden styreskinne (fig. K). Dette er nyttigt i forbindelse med skiltemaling og kreativ arbejde. Lav kun lave snit.
Se de gaengse typer af fraeseskaer i tabellen nedenfor.

Fraeseskær (fig. L)

Beskrivelse	Emne
Lige skær (1)	Riller og false
Trimmeskær (2)	Til trimning af laminater eller løvtræ. Nøjagtig profilering med en skabelon
Sammenfalsningssskær (3)	False på lige eller kurvede arbejdsemner
V-rille skær (4)	Riller, indgravering and kantaffasning
Kerneboksskær (5)	Kanellering, indgravering og dekorativ Kantformning
Bugtskær (6)	Dekorativ Kantformning
Karnisformningssskær (7)	Dekorativ Kantformning
Afrundingssskær (8)	Afrunding af kanter
Svalehaleskær (9)	Svalehalesamlinger
Faseskær (10)	Affasede kanter

VEDLIGEHOLDELS

Deres Black & Decker værktøj er designet til at vaere i drift gennem en længereperiode med en minimal vedligeholdelse. Fortsat tilfredsstillende drift afhænger af en korrekt behandling af værktøjet samt regelmaessig rengøring.

Før vedligeholdelse eller rengoring af værktoget, skal det�� slukket og taget ud af stikkontakten.

• Man skal regelmaessigt rense værktøjets ventilationshuller med en blød børste eller en tør klud.
  Man skal regelmæssigt gore motorhuset rent med en fugtig klud. Man mA ikke benyitte slibemidler eller oplosningsmidler.

MILJØ

Når dit værktøj er udtjent, beskyt da naturen ved ikke at smide det ud sammen med det almindelige affald. Aflevér det til de opsamlingssteder, der findes i dinCOMMUNEller der hvor du købte værktøjet.

Tekniske data

		KW850E
Spænding	VAC	230
Motoreffekt	W	1.100
Ubelastet hastighed	min-1	8.000 - 28.000
Spændepatrons størrelse		6 mm, 1/4", 8 mm
Fræseskærets maks. diameter	mm	33
Maks. skæredybde	mm	55
Vægt	kg	3,3

RESERVEDELE / REPARATIONER

Reservedele kan købes hos autorisere de Black & Decker serviceværksteder, som giver forslag til omkostninger og reparerer voreprodukter. Oversigt over vore autorisere værksteder findes på internettet på vor hjemmeside www.blackdecker.dk samt www.2helpU.com.

GARANTI

Black & Decker garanter, at produit er fri for materielle skader og/eller fabrikations- fejl ved levering til kunden. Garantien er et tillæg til konsumtentens lovlige rettigheder og påvirker ikkeppe. Garantien gælder indenfor medlemsstaterne af den Europæiske Union og i det Europæiske Frihandelsområde.

Hvis et Black & Decker produit går i stykker på grund af materiel skade og/eller fabrikationsfejl eller på,anden på不经 fungerer i overensstemmelse med specifikationen,inden for 24 maneder fra købsdatoen,påtager Black & Decker sig at reparere eller ombytteproduktet med mindst muligt besvær for kunden.

Garantien gælder ikke for fejl og mangler, der er sket i forbindelse med:

normal slitage
uheldige ffolger after unnormal anvendelse af værktøjet
overbelastning, hæervaerk eller overdrevent intensivt brug af værktøjet
ulykkeshaendelse

Garantien gælder ikke hvis reparationer er udfør af nogen,anden end et autoriseret Black & Decker værksted.

For at udntyte garantien skal produit et købskvitteringen indleveres til forhandleren eller til et autoriseret værksted, senest 2 maneder after at fejlen opdages. For information om nærmeste autoriserede værksted: kontakt det lokale Black & Decker kontor på den adresse som er opgivet i brugsanvisningen. Liste over alle autoriserede Black & Decker serviceværksteder samt servicevilkår er tilgängelig på internettet, på adressen www.2helpU.com.

Black & Decker har en lang række kvalitetsprodukter indenfor elværktøj og havemaskiner. Hvis De ønsker yderligere information omkring voreprodukter, bedes De kontakte vore Service- og informationscentre (se adressesiden sidst i davon brugervejledning), eller kontakte Deres lokale Black & Decker forhandler.

Boremaskiner

Batteridrevne skruetkaerkere

Batteridrevne boremaskiner/skruetakkere

Slibemaskiner

Stiksave

Rundsave

Kap/geringssave

Vinkelslibere

Høvle

Fraesere

Multiværktøj med ledning

Varmluftpistoler

Arbejdsbaenke

Vi har også en lang række tilbehør til ovenfor naevnte værktøj.

En del af produitterne findes ikke lande.

JYRSIN KW850E
