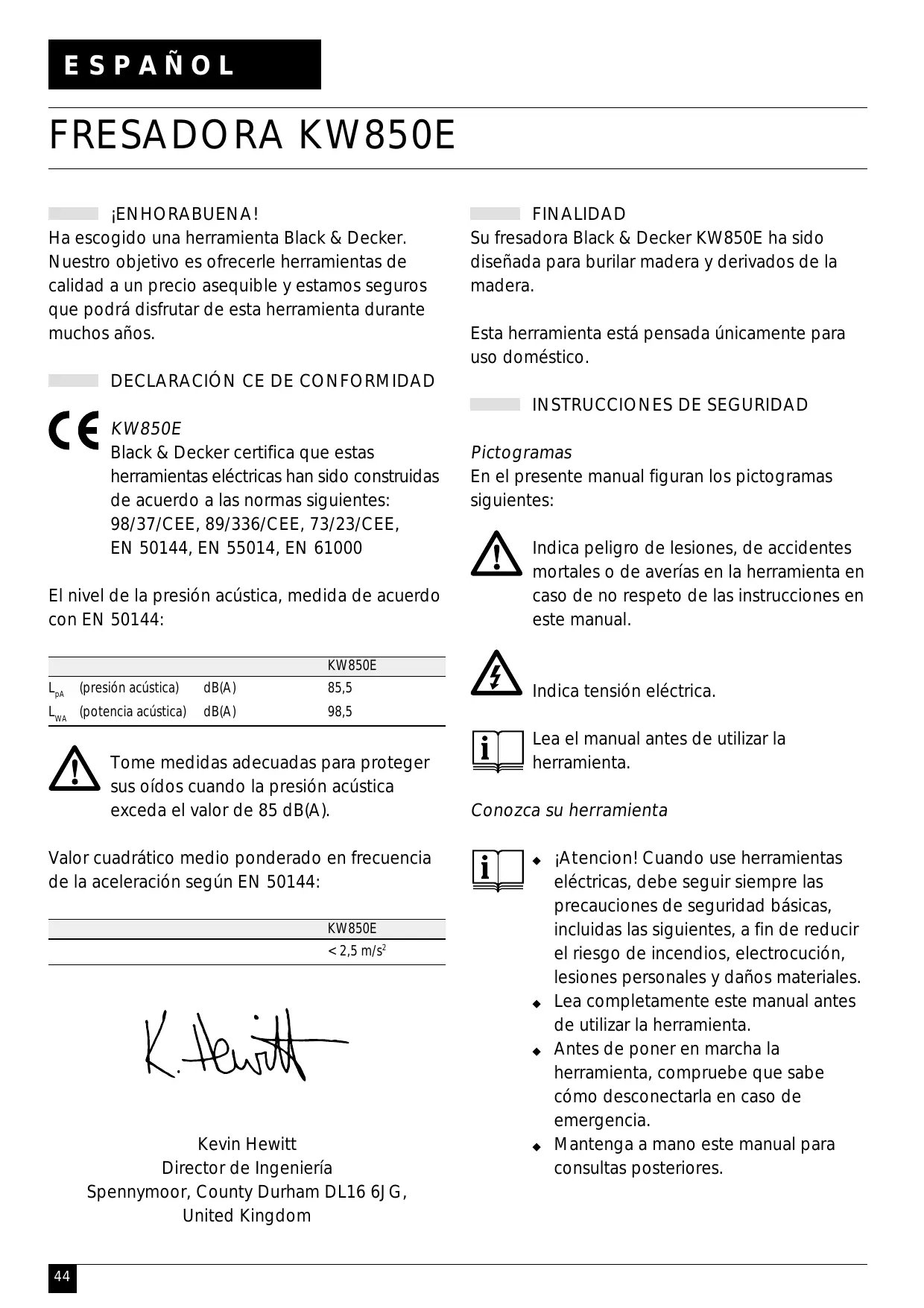

ESPAÑOL FRESADORA KW850E ¡ENHORABUENA! Ha escogido una herramienta Black & Decker. Nuestro objetivo es ofrecerle herramientas de calidad a un precio asequible y estamos seguros que podrá disfrutar de esta herramienta durante muchos años.

FINALIDAD Su fresadora Black & Decker KW850E ha sido diseñada para burilar madera y derivados de la madera. Esta herramienta está pensada únicamente para uso doméstico.

DECLARACIÓN CE DE CONFORMIDAD INSTRUCCIONES DE SEGURIDAD KW850E Black & Decker certifica que estas herramientas eléctricas han sido construidas de acuerdo a las normas siguientes: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014, EN 61000 El nivel de la presión acústica, medida de acuerdo con EN 50144:

Pictogramas En el presente manual figuran los pictogramas siguientes: Indica peligro de lesiones, de accidentes mortales o de averías en la herramienta en caso de no respeto de las instrucciones en este manual.

LWA (potencia acústica)

Tome medidas adecuadas para proteger sus oídos cuando la presión acústica exceda el valor de 85 dB(A). Valor cuadrático medio ponderado en frecuencia de la aceleración según EN 50144:

Indica tensión eléctrica. Lea el manual antes de utilizar la herramienta.

Conozca su herramienta ◆

¡Atencion! Cuando use herramientas eléctricas, debe seguir siempre las precauciones de seguridad básicas, incluidas las siguientes, a fin de reducir el riesgo de incendios, electrocución, lesiones personales y daños materiales. Lea completamente este manual antes de utilizar la herramienta. Antes de poner en marcha la herramienta, compruebe que sabe cómo desconectarla en caso de emergencia. Mantenga a mano este manual para consultas posteriores.

ESPAÑOL Generalidades 1. Mantenga limpia el área de trabajo Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes. 2. Tenga en cuenta el entorno del área de trabajo No exponga herramientas a la humedad. Procure que el área de trabajo esté bien iluminada. No utilice la herramienta donde exista riesgo de incendio o explosión, p. ej. en la proximidad de líquidos o gases inflamables. 3. ¡Mantenga alejados a los niños! No permita que niños, otras personas o animales se acerquen al área de trabajo ni toquen la herramienta o el cable de corriente. 4. Vista ropa de trabajo apropiada No lleve vestidos anchos ni joyas. Estos podrían ser atrapados por piezas en movimiento. Para trabajos en el exterior, se recomienda llevar guantes de goma y calzado de suela antideslizante. Si tiene el pelo largo, téngalo recogido y cubierto. 5. Protección personal Lleve gafas de protección Utilice una mascarilla si el trabajo ejecutado produce polvo u otras partículas volantes. Lleve protectores para los oídos cuando el ruido pueda resultar molesto. 6. Protéjase contra la electrocución Evite que su cuerpo haga contacto con objetos conectados a tierra (p. ej. tuberías, radiadores, frigoríficos y electrodomésticos en general). Se puede incrementar la seguridad eléctrica utilizando disyuntores de alta sensibilidad (30 mA / 30 mS) para detectar corrientes de fuga. 7. No alargue demasiado su radio de acción Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. 8. Esté siempre alerta Mire lo que está haciendo. Use el sentido común. No maneje la herramienta cuando está cansado. 9. Sujete bien la pieza de trabajo Utilice abrazaderas o un torno para sujetar la pieza de trabajo. Es más seguro que sujetarla con la mano y le permite utilizar ambas manos para manejar la herramienta.

10. Conecte los accesorios para la extracción de polvo. Si se suministran adaptadores para la conexión de accesorios extractores y para el almacenamiento del polvo, asegúrese de que se conectan y utilizan adecuadamente. 11. Retire las llaves de maniobra Antes de poner la herramienta en marcha, asegúrese de que las llaves y utensilios de reglaje hayan sido retirados. 12. Cables alargadores Revise el cable alargador antes de utilizarlo por si presenta desperfectos. Al utilizar las herramientas en exteriores, utilice exclusivamente aquellos cables prolongadores diseñados para estas condiciones. 13. Utilice la herramienta adecuada En este manual se explica para qué uso está destinada la herramienta. No utilice herramientas o dispositivos acoplables de potencia demasiado débil para ejecutar trabajos pesados. La herramienta funcionará mejor y con mayor seguridad al ser utilizada de acuerdo con sus características técnicas. No fuerce la herramienta. ¡Atencion! El uso de otros accesorios, adaptadores, o la propia utilización de la herramienta en cualquier forma diferente de las recomendadas en este manual de instrucciones puede constituir un riesgo de lesiones a las personas. 14. Compruebe que no haya piezas averiadas Antes de usarla, compruebe cuidadosamente que la herramienta y el cable de corriente no presenten desperfectos. Compruebe la posible existencia de piezas móviles mal alineadas o atascadas, la rotura de piezas, el posible daño de protectores e interruptores y cualquier otros aspecto que pueda afectar al funcionamiento de la herramienta. Asegúrese de que la herramienta puede funcionar adecuadamente y cumplir con el cometido para el que ha sido diseñada. No use la herramienta si hay alguna pieza defectuosa o averiada. No utilice la herramienta si no es posible apagar y encender el interruptor. Encargue al servicio técnico autorizado que repare o sustituya las piezas defectuosas o averiadas. Jamás intente repararla usted mismo. 45

ESPAÑOL 15. Desenchufe la herramienta Desenchufe la herramienta cuando no esté usando la herramienta, antes de sustituir piezas, accesorios o acoplamientos, y antes de efectuar revisiones. 16. Evite un arranque involuntario Procure no tocar el conmutador de encendido/ apagado mientras transporta la herramienta. Asegúrese de que la herramienta esté apagada cuando la enchufe. 17. Cuide el cable de alimentación No arrastre la herramienta tirando del cable, ni tire del cable para desenchufarlo. Proteja el cable del calor, del aceite y de las aristas vivas. 18. Guarde las herramientas que no utiliza Cuando no las utilice, las herramientas deben guardarse en un lugar seco y cerrado o elevado, fuera del alcance de los niños. 19. Mantenga las herramientas asiduamente Mantenga sus herramientas afiladas y limpias para trabajar mejor y más seguro. Siga las instrucciones para el mantenimiento y la sustitución de accesorios. Mantenga los mandos y conmutadores secos, limpios y libres de aceite y grasa. 20. Reparaciones Esta herramienta cumple las normas de seguridad aplicables. Las reparaciones deben llevarse a cabo por personal cualificado, usando piezas de recambio originales; en caso contrario, podría ocasionarse un considerable riesgo para el usuario.

Instrucciones de seguridad adicionales para fresadoras Lleve gafas protectoras cuando utilice esta herramienta. ◆

Utilice solamente brocas de burilar cuyo diámetro de vástago sea igual al tamaño del collarín instalado en la herramienta. Utilice solamente brocas de burilar que se adecúen a la velocidad sin carga de la herramienta.

No utilice nunca brocas de burilar cuyo diámetro sea superior al máximo especificado en la sección dedicada a información sobre características técnicas. No use la herramienta en posición invertida. No trate de utilizar la herramienta en modo estático. Tenga un cuidado especial al burilar MDF o superficies que estén revestidas con pintura que pueda contener plomo: - Utilice una mascarilla contra el polvo diseñada específicamente para proteger contra el polvo y las emanaciones de pinturas con plomo, y asegúrese de que las demás personas que se encuentren dentro de, o que penetren en el área de trabajo también esté protegidas. - No permita la entrada de niños ni de mujeres embarazadas al área de trabajo. - No ingiera alimentos ni bebidas, ni fume en el área de trabajo. - Deshágase de las partículas de polvo y demás residuos de un modo seguro.

SEGURIDAD ELÉCTRICA El motor eléctrico ha sido diseñado para un solo voltaje. Compruebe siempre que el voltaje de la red corresponde al valor indicado en la placa de características. La herramienta tiene doble aislamiento, conforme a la norma EN 50144; por consiguiente, no se requiere conexión a tierra.

Utilización de un cable de prolongación Use un cable de prolongación aprobado, adecuado para la potencia de esta herramienta (véanse las características técnicas). La sección mínima de conductor es de 1,5 mm2. Antes de utilizar la herramienta, revise el cable de alimentación de corriente para ver si presenta indicios de daños, envejecimiento o desgaste. Reemplace el cable alargador si estuviera dañado o defectuoso. Si utiliza un carrete de cable, desenrolle siempre el cable completamente. El empleo de cable de prolongación no adecuado para la entrada de corriente de la herramienta, o cable dañado o defectuoso, puede dar lugar a posibles incendios o descargas eléctricas.

ESPAÑOL CONTENIDO DE LA CAJA La caja contiene: 1 Fresadora 3 Collarines 1 Llave 1 Guía para ribetear 1 Adaptador para la extracción del polvo 1 Pasador de centrado 1 Copiador 1 Placa de separación 1 Guía de plantilla 1 Manual de instrucciones ◆

Desembale con cuidado todas las piezas.

VISTA GENERAL (fig. A) 1. Conmutador ON/OFF (encendido/apagado) 2. Botón de desbloqueo 3. Selector de control de velocidad variable 4. Palanca de bloqueo del torno 5. Tornillos de fijación para la guía de ribetear 6. Collarín 7. Botón de bloqueo del eje 8. Tope de profundidad del elemento giratorio 9. Barra de tope de profundidad 10. Tornillo de bloqueo 11. Escala de profundidad de corte 12. Adaptador para la extracción del polvo MONTAJE Antes de intentar realizar cualquiera de las operaciones siguientes, asegúrese de que la herramienta está desconectada y desenchufada, así como de que el husillo se haya detenido.

Ajuste de brocas de burilar (fig. B) ◆ Mantenga presionado el bloqueo del husillo (7) y gire el husillo hasta que el bloqueo se enganche completamente. ◆ Afloje la tuerca del collarín (13) empleando la llave suministrada. ◆ Introduzca el vástago de la broca de burilar (14) en el collarín (6). Asegúrese de que el vástago sobresale al menos 3 mm del collarín tal y como se muestra.

Mantenga pulsado el cierre del husillo (7) y apriete la tuerca del collarín (13) utilizando la llave que se suministra.

Montaje de la guía para rebordear (fig. C) La guía para rebordear le ayuda a guiar la herramienta en paralelo a un borde. ◆ Introduzca las barras (15) en la base de la fresadora como se muestra. ◆ Ajuste la guía para rebordear a la distancia que sea necesaria. ◆ Apriete los tornillos de fijación (5). Montaje del adaptador para extracción de polvo (fig. D) El adaptador para aspirador de polvo le permite conectar un aspirador a la herramienta. ◆ Coloque el adaptador de extración de polvo (12) a la base de la herramienta como se muestra. ◆ Introduzca los dos tornillos (16) desde la parte inferior pasando por los orificios de la base en el adaptador para la extracción de polvo. ◆ Coloque una tuerca (17) en cada uno de los tornillos y apriete éstas fuertemente. Montaje de la guía de plantilla ( figs. M y D) ◆ Fije la guía de plantilla (20) a la base de la fresadora con la pestaña a la parte inferior (= pieza de trabajo). ◆ Inserte en la base los dos tornillos largos (16) desde la parte inferior pasando por la guía de plantilla y por los orificios. ◆ Colóque el adaptador de extracción de polvo sobre la superficie de la base tal como se muestra en la fig. D. ◆ Coloque una tuerca (17) en cada uno de los tornillos y apriete éstas fuertemente. Colocación de la pieza de separación (fig. N) ◆ Fije la pieza de separación (21) a la base de la fresadora empleando los tornillos suministrados. Montaje del pasador de centrado (fig O) ◆ Fije la guía de ribetear a la fresadora tal como se muestra en la fig. C aunque invertida hacia abajo.

Fije el pasador de centrado (22) al lado de la guía de ribetear de la pieza de trabajo con el tornillo (23) suministrado.

Montaje del copiador (fig. P) ◆ Fije la guía de ribetear a la fresadora tal como se muestra en la fig. C. ◆ Fije la barra ‘L’ (24) al lado superior de la guía de ribetear empleando los dos tornillos y tuercas suministrados. ◆ Fije el acoplamiento de rotación (25) a la barra ‘L’ con el tornillo de aleta sumninistrado. USO Deje que la herramienta funcione a su ritmo. No la sobrecargue. ◆

Guiar con cuidado el cable para evitar que se corte de manera accidental

Ajuste de la profundidad de corte (fig. E) La profundidad de corte es la distancia X entre la barra de tope de profundidad (9) y el tope de profundidad (18). La profundidad de corte se puede ajustar de dos maneras distintas como se describe a continuación. Ajuste de la profundidad de corte utilizando un trozo de madera (fig. A y F) ◆ Monte la broca de burilar como se ha descrito anteriormente. ◆ Afloje el tornillo de bloqueo (10). ◆ Tire hacia arriba de la palanca de bloqueo del torno (4). ◆ Haga descender la fresadora hasta que la broca de burilar entre en contacto con la pieza. ◆ Empuje hacia abajo la palanca de bloqueo del torno (4). ◆ Tire hacia arriba de la barra de tope de profundidad (9). ◆ Coloque un trozo de madera de un grosor igual a la profundidad de corte deseada entre el tope de profundidad (18) y la barra de tope de profundidad (9). ◆ Apriete el tornillo de bloqueo (10). ◆ Retire el trozo de madera.

Tire hacia arriba de la palanca de bloqueo del torno (4) y deje que la fresadora vuelva a su posición original. Tras conectar la fresadora, hágala descender para realizar el corte deseado.

Ajuste de la profundidad de corte utilizando la escala (fig. A y G) ◆ Monte la broca de burilar como se ha descrito anteriormente. ◆ Afloje el tornillo de bloqueo (10). ◆ Tire hacia arriba de la palanca de bloqueo del torno (4). ◆ Haga descender la fresadora hasta que la broca de burilar entre en contacto con la pieza. ◆ Empuje hacia abajo la palanca de bloqueo del torno (4). ◆ Utilice la escala para efectuar la lectura de la posición de inicio (11). ◆ Añada la profundidad de corte deseada a la posición de inicio. ◆ Mueva la barra de tope de profundidad (9) a la posición calculada en la escala. ◆ Apriete el tornillo de bloqueo (10). ◆ Tire hacia arriba de la palanca de bloqueo del torno (4) y deje que la fresadora vuelva a su posición original. ◆ Tras conectar la fresadora, hágala descender para realizar el corte deseado.

Ajuste del tope de profundidad del elemento giratorio (fig. H) Tras realizar el ajuste deseado del tope de profundidad del elemento giratorio, puede refinar el ajuste del tope de profundidad que va a utilizarse. Si desea realizar varios cortes con distinta profundidad, ajuste cada uno de los topes de profundidad. ◆ Gire el tornillo de tope de profundidad (19) hacia arriba o abajo según sea necesario utilizando un destornillador. Ajuste de la velocidad (fig. A) ◆ Coloque el selector de control de velocidad (3) en la posición que sea necesaria. Utilice una alta velocidad para las brocas de burilar de pequeño diámetro. Utilice una baja velocidad para las brocas de burilar de gran diámetro.

ESPAÑOL Utilización de una regla como guía (fig. I) Cuando no se pueda utilizar la guía para rebordear, por ejemplo al burilar ranuras en el panel posterior de una librería para poder sostener estantes, proceda de la siguiente manera: ◆ Coloque una regla en la pieza. ◆ Mueva la regla hasta que se encuentre en la posición correcta para guiar la herramienta. ◆ Sujete firmemente la regla a la pieza. Uso de la guía de plantilla ( fig. M) La guía de plantilla se puede usar para hacer una forma de corte de una plantilla, por ejemplo una letra. ◆ Asegure la plantilla sobre la pieza de trabajo empleando cinta de doble cara o abrazaderas “G”. ◆ La broca de burilar debe extenderse por debajo de la pestaña de la guía de plantilla para cortar la pieza de trabajo con la forma de la plantilla. Uso de la pieza de separación (fig. N) La pieza de separación se puede usar para ribetear proyecciones verticales de madera o lámina. Uso del pasador de centrado (fig O) El pasador de centrado se puede usar para recortar patrones circulares. ◆ Haga un taladro para el punto del pasador de centrado en el centro del círculo que se va a cortar. ◆ Coloque la fresadora sobre la pieza de trabajo con el punto del pasador de centrado en el orificio taladrado. ◆ Ajuste el radio del círculo con las barras de la guía de ribetear. ◆ Ahora se podrá mover la fresadora sobre la pieza de trabajo para hacer el corte del círculo. Uso del copiador (fig. P) El copiador ayuda a mantener una distancia de corte igual a lo largo del borde de piezas de trabajo con forma irregular. ◆ Coloque la fresadora sobre la pieza de trabajo a la distancia deseada del borde a copiar. ◆ Ajuste las barras de la guía de ribetear hasta que la muela esté en contacto con la pieza de trabajo.

Encendido y apagado (fig. A) Encendido ◆ Mantenga presionado el botón de desbloqueo (2) y pulse el interruptor de on/off (encendido/ apagado). ◆ Suelte el botón de desbloqueo. Apagado ◆ Suelte el interruptor de encendido/apagado (on/off) .

Consejos para un uso óptimo ◆ Al trabajar en los bordes exteriores, mueva la herramienta en sentido contrario a las agujas del reloj (fig. J). Al trabajar en los bordes interiores, mueva la herramienta en sentido de las agujas del reloj. ◆ Utilice brocas de burilar HSS para trabajar con madera blanda. ◆ Utilice brocas de burilar TCT para trabajar con madera dura. ◆ Puede utilizar la herramienta sin guía (fig. K). Lo cual es útil para realizar trabajos creativos y de burilado de inscripciones. Solo se efectúan cortes poco profundos. ◆ Consulte la siguiente tabla para conocer los tipos comunes de brocas de burilar. Brocas (fig. L) Descripción Broca recta (1) Broca de recorte de bordes (2) Broca de corte de ranuras (3) Broca de corte de muescas en V (4) Broca cilíndrica hueca (5)

Aplicación Muescas y ranuras Laminados de recorte de bordes; perfilado preciso utilizando una plantilla Realiza el corte de ranuras en piezas rectas o curvas Realización de ranuras, grabado y biselado de rebordes Realización de acanaladuras, grabado y moldeado decorativo de rebordes Moldeado decorativo de rebordes

ESPAÑOL Broca de moldeado de ojiva (7) Broca de redondeado (8) Broca de corte en cola de milano (9) Broca de corte de chaflán (10)

Moldeado decorativo de rebordes Redondeado de rebordes Juntas en cola de milano Cantos biselados

MANTENIMIENTO Su herramienta Black & Decker está diseñada para funcionar durante un largo período de tiempo con un mantenimiento mínimo. El funcionamiento satisfactorio continuado depende de un cuidado apropiado y una limpieza periódica de la herramienta. Antes de realizar cualquier tipo de mantenimiento, apague y desenchufe la herramienta. ◆

Limpie periódicamente las ranuras de ventilación de la herramienta con un cepillo suave o con un paño seco. Limpie periódicamente la carcasa del motor con un paño húmedo. No utilice ninguna sustancia limpiadora abrasiva o que contenga disolventes. PROTECCIÓN DEL MEDIO AMBIENTE Black & Decker proporciona facilidades para el reciclado de los productos Black & Decker que hayan llegado al final de su vida útil. Este servicio se proporciona de forma gratuita. Para poderlo utilizar, le rogamos entregue el producto en cualquier servicio técnico autorizado quien se hará carga del mismo en nuestro nombre.

Pueden consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, se puede consultar en Internet, en la dirección siguiente, la lista de servicios técnico autorizados e información completa de nuestros servicios de postventa y contactos: www.2helpU.com.

Características técnicas Voltaje Potencia absorbida Velocidad sin carga Tamaño del collarín Diámetro máximo de broca de burilar Profundidad máxima de corte Peso

KW850E VAC 230 W 1.100 min-1 8.000 - 28.000 6 mm, 1/4", 8 mm mm 33 mm 55 kg 3,3

GARANTÍA Black & Decker confía plenamente en la calidad de sus productos y ofrece una garantía extraordinaria. Esta declaración de garantía es una añadido, y en ningún caso un perjuicio para sus derechos estatutarios. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y de los de la Zona Europea de Libre Comercio. Si un producto Black & Decker resultara defectuoso debido a materiales o mano de obra defectuosos o a la falta de conformidad, Black & Decker garantiza, dentro de los 24 meses de la fecha de compra, la sustitución de las piezas defectuosas, la reparación de los productos sujetos a un desgaste y rotura razonables o la sustitución de tales productos para garantizar al cliente el mínimo de inconvenientes, a menos que: ◆ El producto haya sido utilizado con propósitos comerciales, profesionales o de alquiler; ◆ El producto haya sido sometido a un uso inadecuado o negligente; ◆ El producto haya sufrido daños causados por objetos o sustancias extrañas o accidentes; ◆ Se hayan realizado reparaciones por parte de personas que no sean los servicios de reparación autorizados o personal de servicios de Black & Decker; Para reclamar en garantía, será necesario que presente la prueba de compra al vendedor o al servicio técnico de reparaciones autorizado. Pueden consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual.

ESPAÑOL Como alternativa, se puede consultar en Internet, en la dirección siguiente, la lista de servicios técnico autorizados e información completa de nuestros servicios de postventa y contactos: www.2helpU.com. OTRAS HERRAMIENTAS DE BRICOLAJE Black & Decker cuenta con una gama completa de herramientas que le facilitarán las tareas de bricolaje. Si desea más información sobre los siguientes productos, póngase en contacto con nuestro Centro de Servicio e Información (consulte la página de direcciones al final de este manual) o diríjase a su concesionario local de Black & Decker. Taladros percutores Taladros/atornilladores sin cable Sierras de vaivén Sierras circulares Lijadoras Ingletadoras Esmeriladoras Cepillos Fresadoras Pistolas decapadoras Grapadoras Herramientas multiusos Bancos de trabajo También disponemos de una amplia gama de accesorios y kits de accesorios para estas herramientas. Todos los productos no se encuentran disponibles en todos los países.
