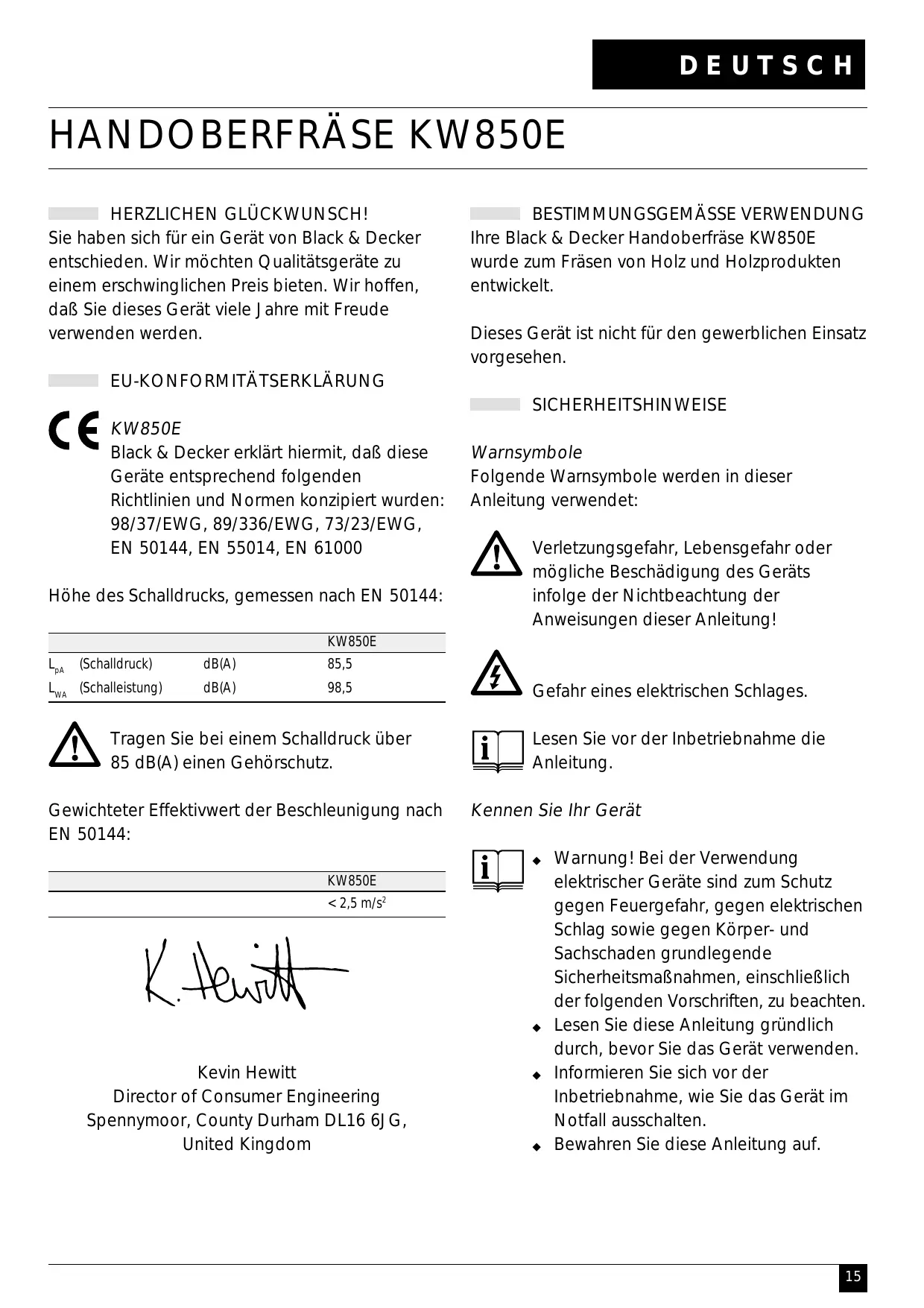

DEUTSCH HANDOBERFRÄSE KW850E HERZLICHEN GLÜCKWUNSCH! Sie haben sich für ein Gerät von Black & Decker entschieden. Wir möchten Qualitätsgeräte zu einem erschwinglichen Preis bieten. Wir hoffen, daß Sie dieses Gerät viele Jahre mit Freude verwenden werden.

BESTIMMUNGSGEMÄSSE VERWENDUNG Ihre Black & Decker Handoberfräse KW850E wurde zum Fräsen von Holz und Holzprodukten entwickelt. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.

EU-KONFORMITÄTSERKLÄRUNG SICHERHEITSHINWEISE KW850E Black & Decker erklärt hiermit, daß diese Geräte entsprechend folgenden Richtlinien und Normen konzipiert wurden: 98/37/EWG, 89/336/EWG, 73/23/EWG, EN 50144, EN 55014, EN 61000 Höhe des Schalldrucks, gemessen nach EN 50144:

Warnsymbole Folgende Warnsymbole werden in dieser Anleitung verwendet: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Geräts infolge der Nichtbeachtung der Anweisungen dieser Anleitung!

Tragen Sie bei einem Schalldruck über 85 dB(A) einen Gehörschutz. Gewichteter Effektivwert der Beschleunigung nach EN 50144:

Gefahr eines elektrischen Schlages. Lesen Sie vor der Inbetriebnahme die Anleitung.

Kennen Sie Ihr Gerät ◆

Warnung! Bei der Verwendung elektrischer Geräte sind zum Schutz gegen Feuergefahr, gegen elektrischen Schlag sowie gegen Körper- und Sachschaden grundlegende Sicherheitsmaßnahmen, einschließlich der folgenden Vorschriften, zu beachten. Lesen Sie diese Anleitung gründlich durch, bevor Sie das Gerät verwenden. Informieren Sie sich vor der Inbetriebnahme, wie Sie das Gerät im Notfall ausschalten. Bewahren Sie diese Anleitung auf.

DEUTSCH Allgemeines 1. Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung im Arbeitsbereich führt zu Unfallgefahren. 2. Berücksichtigen Sie Umgebungseinflüsse! Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in einer feuchten oder nassen Umgebung. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches. Benutzen Sie das Gerät nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen. 3. Halten Sie Kinder fern! Halten Sie Kinder, Besucher und Tiere dem Arbeitsbereich fern und sorgen Sie dafür, daß sie das Gerät und das Netzkabel nicht berühren. 4. Tragen Sie geeignete Arbeitskleidung! Tragen Sie keine weite Kleidung oder Schmuck, da diese von sich bewegenden Teilen erfaßt werden können. Beim Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz. 5. Schutzmaßnahmen: Verwenden Sie immer eine Schutzbrille. Tragen Sie eine Atemschutzmaske, falls die Arbeiten Staub oder Späne erzeugen können. Tragen Sie bei einem hohen oder unangenehmen Schallpegel immer einen Gehörschutz. 6. Schutz vor elektrischem Schlag: Vermeiden Sie eine Körperberührung mit geerdeten Objekten (z.B. Rohren, Heizkörpern, Herden und Kühlschränken). Die elektrische Sicherheit läßt sich durch Verwendung eines Fehlerstrom-Schutzschalters (30 mA / 30 mS) weiter erhöhen. 7. Achten Sie auf einen sicheren Stand! Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. 8. Seien Sie stets aufmerksam! Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Gerät nicht, wenn Sie müde sind. 16

9. Sichern Sie das Werkstück! Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten und ermöglicht die Bedienung des Gerätes mit beiden Händen. 10. Schließen Sie Vorrichtungen zur Staubabsaugung an! Falls Vorrichtungen zur Absaugung oder zum Sammeln von Staub an das Gerät angeschlossen werden können, vergewissern Sie sich, daß diese angeschlossen sind und ordnungsgemäß verwendet werden. 11. Lassen Sie keine Schlüssel stecken! Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind. 12. Verlängerungskabel Prüfen Sie vor dem Gebrauch das Verlängerungskabel und tauschen Sie es aus, falls es beschädigt ist. Wenn Sie das Gerät im Freien verwenden, verwenden Sie nur Verlängerungskabel, die sich für den Einsatz im Freien eignen. 13. Benutzen Sie das richtige Gerät! Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Geräte oder Zubehörteile für schwere Arbeiten. Mit dem richtigen Gerät erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. Überlasten Sie das Gerät nicht. Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Gerät, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen. 14. Kontrollieren Sie Ihr Gerät auf Beschädigungen! Überprüfen Sie das Gerät und das Netzkabel vor der Arbeit auf Beschädigungen. Überprüfen Sie, ob alle beweglichen Teile richtig montiert sind, ob keine Teile gebrochen sind, ob keine Schutzvorrichtungen und Schalter beschädigt sind, und ob irgendwelche andere Schäden den einwandfreien Betrieb des Gerätes beeinträchtigen könnten. Vergewissern Sie sich, daß das Gerät ordnungsgemäß funktionieren wird.

DEUTSCH Benutzen Sie das Gerät nicht, wenn irgendein Teil defekt ist. Verwenden Sie das Gerät nicht, wenn der Ein-/Aus-Schalter nicht funktioniert. Lassen Sie defekte Teile immer von einer unserer Kundendienstwerkstätten reparieren oder austauschen. Versuchen Sie nie, das Gerät selber zu reparieren. 15. Ziehen Sie den Netzstecker! Ziehen Sie den Netzstecker, wenn Sie das Gerät nicht benutzen, bevor Sie irgendwelche Werkzeuge, Zubehörteile oder Geräteteile auswechseln und bevor Sie irgendwelche Wartungsarbeiten vornehmen. 16. Vermeiden Sie ein unbeabsichtigtes Einschalten! Tragen Sie das Gerät nicht mit dem Finger am Ein-/Aus-Schalter. Vergewissern Sie sich, daß das Gerät ausgeschaltet ist, wenn Sie es an die Stromversorgung anschließen. 17. Behandeln Sie das Kabel sorgfältig! Tragen Sie das Gerät nicht am Kabel und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. 18. Bewahren Sie Ihre Geräte sicher auf! Unbenutzte Geräte sind an einem trockenen, für Kinder nicht erreichbaren Ort aufzubewahren. 19. Pflegen Sie Ihre Geräte mit Sorgfalt! Halten Sie Schneidwerkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. Halten Sie Handgriffe und Schalter trocken, sauber und frei von Öl und Fett. 20. Reparaturen: Dieses Gerät entspricht den einschlägigen Sicherheitsvorschriften. Reparaturen sind nur von autorisierten Fachkräften und mit OriginalErsatzteilen vorzunehmen; andernfalls kann Unfallgefahr für den Betreiber entstehen.

Zusätzliche Sicherheitshinweise für Handoberfräsen Tragen Sie bei der Verwendung dieses Geräts eine Schutzbrille!

Verwenden Sie nur Fräser mit einem Schaftdurchmesser, der der Größe der im Gerät angebrachten Spannzange entspricht. Verwenden Sie nur Fräser, die für die Leerlaufdrehzahl des Geräts geeignet sind. Verwenden Sie niemals Fräser mit einem Durchmesser, der größer ist als der in den technischen Daten angegebene maximale Durchmesser. Verwenden Sie das Gerät nicht in einer umgekehrten Position. Versuchen Sie nicht, das Gerät stationär zu verwenden. Gehen Sie beim Fräsen in MDF oder Oberflächen mit bleihaltiger Farbe besonders vorsichtig vor. - Tragen Sie eine spezielle Maske zum Schutz vor Bleifarbstaub und -dämpfen, und stellen Sie sicher, daß auch andere Personen, die den Arbeitsplatz betreten, geschützt werden. - Verhindern Sie, daß Kinder oder Schwangere den Arbeitsplatz betreten. - Essen, trinken und rauchen Sie nicht am Arbeitsplatz. - Entsorgen Sie Staubteilchen und andere Schleifabfälle auf fachgerechte Weise.

ELEKTRISCHE SICHERHEIT Der Elektromotor wurde für nur eine bestimmte Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild angegebenen Spannung entspricht. Dieses Gerät ist gemäß EN 50144 doppelt isoliert; eine Erdleitung ist somit nicht erforderlich.

CH Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers: Typ 11 für Geräte Klasse II (Doppelisolierung)

Verwendung eines Verlängerungskabels Verwenden Sie immer ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme des Geräts ausreichend ist (vgl. technische Daten). Der Mindest-Leiterquerschnitt beträgt 1,5 mm2. Überprüfen Sie das Verlängerungskabel vor dem Gebrauch auf Beschädigung, Verschleiß und Alterserscheinungen. 17

DEUTSCH Tauschen Sie ein beschädigtes oder defektes Verlängerungskabel aus. Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus. Die Verwendung eines Verlängerungskabels, das für die Leistungsaufnahme des Werkzeugs nicht geeignet ist, oder eines beschädigten Verlängerungskabels, kann einen Brand und Stromschläge verursachen. INHALT DER VERPACKUNG Die Verpackung enthält: 1 Handoberfräse 3 Spannzangen 1 Schraubenschlüssel 1 Kantenführungsschiene 1 Staubsauger-Adapter 1 Zentrierstift 1 Kopierfolger 1 Distanzplatte 1 Schablonenführung 1 Bedienungsanleitung ◆

Anbringen der Kantenführungsschiene (Abb. C) Die Kantenführungsschiene unterstützt dabei, das Gerät parallel zu einer Kante zu führen. ◆ Setzen Sie die Stangen (15) wie angegeben in den Fuß der Handoberfräse ein. ◆ Stellen Sie die Kantenführungsschiene auf den gewünschten Abstand ein. ◆ Ziehen Sie die Befestigungsschrauben (5) an.

Packen Sie sorgfältig alle Teile aus.

GERÄTEBESCHREIBUNG (Abb. A) Ein-/Aus-Schalter Einschaltsperre Geschwindigkeitsvorwahlknopf Sicherungshebel Befestigungsschrauben für Kantenführungsschiene 6. Spannzange 7. Spindelarretierung 8. Revolver-Tiefenanschlag 9. Tiefenanschlagstange 10. Sicherungsschraube 11. Schnittiefenskala 12. Staubsauger-Adapter 1. 2. 3. 4. 5.

MONTAGE Bevor Sie folgende Schritte durchführen, stellen Sie sicher, daß das Gerät ausgeschaltet und vom Netz getrennt ist und daß die Spindel stehengeblieben ist.

Anbringen eines Fräsers (Abb. B) ◆ Halten Sie die Spindelarretierung (7) gedrückt, und drehen Sie die Spindel, bis die Spindelarretierung vollständig arretiert. ◆ Lösen Sie die Spannzangenmutter (13) mit dem mitgelieferten Schraubenschlüssel. ◆ Setzen Sie den Schaft des Fräsers (14) in die Spannzange (6). Vergewissern Sie sich, daß der Schaft wie angegeben mindestens 3 mm aus der Spannzange herausragt. ◆ Halten Sie die Spindelarretierung (7) gedrückt, und ziehen Sie die Spannzangenmutter (13) mit dem mitgelieferten Schraubenschlüssel an.

Anbringen des Staubsauger-Adapters (Abb. D) Mit dem Staubsauger-Adapter ist es möglich, einen Staubsauger mit dem Gerät zu verbinden. ◆ Setzen Sie den Staubsauger-Adapter (12) wie angegeben auf den Fuß des Geräts. ◆ Setzen Sie die beiden Schrauben (16) von der Unterseite durch die Löcher im Fuß und im Staubsauger-Adapter ein. ◆ Drehen Sie eine Mutter (17) auf jede Schraube, und ziehen Sie sie sicher an. Anbringen der Schablonenführung (Abb. M & D) ◆ Bringen Sie die Schablonenführung (20) am Fuß der Handoberfräse an, wobei der Flansch zur Unterseite (= Werkstückseite) weisen muß. ◆ Setzen Sie die beiden Langschrauben (16) von der Unterseite durch die Schablonenführung in die Löcher im Fuß ein. ◆ Bringen Sie den Staubsauger-Adapter gemäß Abbildung D auf der Oberseite des Fußes an. ◆ Drehen Sie eine Mutter (17) auf jede Schraube, und ziehen Sie sie sicher an.

DEUTSCH Anbringen des Distanzstücks (Abb. N) ◆ Bringen Sie das Distanzstück (21) mit den mitgelieferten Schrauben am Fuß der Handoberfräse an. Anbringen des Zentrierstifts (Abb. O) ◆ Bringen Sie die Kantenführungsschiene gemäß Abbildung C an der Handoberfräse an, jedoch in umgedrehter Lage. ◆ Bringen Sie den Zentrierstift (22) auf der Werkstückseite der Kantenführungsschiene mit der mitgelieferten Schraube (23) an. Anbringen des Kopierfolgers (Abb. P) ◆ Bringen Sie die Kantenführungsschiene gemäß Abbildung C an der Handoberfräse an. ◆ Bringen Sie die “L”-Schiene (24) mit den beiden mitgelieferten Schrauben und Muttern an der oberen Seite der Kantenführungsschiene an. ◆ Bringen Sie die Rotationsaufsatz (25) mit der mitgelieferten Flügelschraube an der “L”-Schiene an. GEBRAUCH Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung des Gerätes. ◆

Führen Sie das Kabel sorgfältig, damit Sie es nicht versehentlich durchschneiden.

Einstellen der Schnittiefe (Abb. E) Die Schnittiefe ist der Abstand X zwischen der Tiefenanschlagstange (9) und dem Tiefenanschlag (18). Die Schnittiefe kann wie unten beschrieben auf zweierlei Arten eingestellt werden. Einstellen der Schnittiefe mit einem Stück Holz (Abb. A & F) ◆ Bringen Sie den Fräser wie oben beschrieben an. ◆ Lösen Sie die Sicherungsschraube (10). ◆ Ziehen Sie den Sicherungshebel (4) nach oben. ◆ Tauchen Sie die Handoberfräse ein, bis der Fräser das Werkstück berührt. ◆ Drücken Sie den Sicherungshebel (4) nach unten.

Ziehen Sie die Tiefenanschlagstange (9) nach oben. Setzen Sie ein Stück Holz zwischen den Tiefenanschlag (18) und die Tiefenanschlagstange (9), dessen Stärke der gewünschten Schnittiefe entspricht. Ziehen Sie die Sicherungsschraube (10) an. Entfernen Sie das Stück Holz. Ziehen Sie den Sicherungshebel (4) nach oben, und lassen Sie die Handoberfräse in ihre Ausgangslage zurückkehren. Nach dem Einschalten der Handoberfräse tauchen Sie sie ein und führen Sie den gewünschten Schnitt durch.

Einstellen der Schnittiefe unter Verwendung der Skala (Abb. A & G) ◆ Bringen Sie den Fräser wie oben beschrieben an. ◆ Lösen Sie die Sicherungsschraube (10). ◆ Ziehen Sie den Sicherungshebel (4) nach oben. ◆ Tauchen Sie die Handoberfräse ein, bis der Fräser das Werkstück berührt. ◆ Drücken Sie den Sicherungshebel (4) nach unten. ◆ Lesen Sie die Anfangsposition auf der Skala (11) ab. ◆ Addieren Sie die gewünschte Schnittiefe zur Anfangsposition hinzu. ◆ Bewegen Sie die Tiefenanschlagstange (9) zur errechneten Position auf der Skala. ◆ Ziehen Sie die Sicherungsschraube (10) an. ◆ Ziehen Sie den Sicherungshebel (4) nach oben, und lassen Sie die Handoberfräse in ihre Ausgangslage zurückkehren. ◆ Nach dem Einschalten der Handoberfräse tauchen Sie sie ein und führen Sie den gewünschten Schnitt durch.

Einstellen des Revolver-Tiefenanschlags (Abb. H) Nachdem der Revolver-Tiefenanschlag in die gewünschte Stellung gedreht wurde, können Sie eine Feineinstellung am zu verwendenden Tiefenanschlag vornehmen. Falls Sie mehrere Schnitte mit unterschiedlichen Schnittiefen machen möchten, stellen Sie jeden der Tiefenanschläge entsprechend ein. ◆ Drehen Sie die Tiefenanschlagschraube (19) mit einem Schraubendreher wie erforderlich nach oben oder unten. 19

DEUTSCH Einstellen der Drehzahl (Abb. A) ◆ Stellen Sie den Geschwindigkeitsvorwahlknopf (3) auf die gewünschte Drehzahl ein. Verwenden Sie bei Fräsern mit einem kleinen Durchmesser eine hohe Drehzahl. Verwenden Sie bei Fräsern mit einem großen Durchmesser eine niedrige Drehzahl. Verwendung einer Führungsleiste (Abb. I) Sollte es nicht möglich sein, die Kantenführungsschiene zu verwenden, beispielsweise beim Fräsen von Nuten in die Rückwand eines Bücherregals zum Abstützen der Böden, gehen Sie folgendermaßen vor: ◆ Legen Sie eine Leiste auf das Werkstück. ◆ Bewegen Sie die Leiste, bis sie sich in der richtigen Lage befindet, um das Gerät zu führen. ◆ Spannen Sie die Leiste sicher am Werkstück fest. Verwendung der Schablonenführung (Abb. M) Die Schablonenführung kann verwendet werden, um eine Schnittform von einer Schablone ausgehend durchzuführen, wie beispielsweise bei einem Buchstaben. ◆ Sichern Sie die Schablone mit doppelseitigem Klebeband oder “G”-Klemmen über dem Werkstück. ◆ Der Fräser muß unterhalb des Flansches der Schablonenführung herausragen, um das Werkstück in der Form der Schablone zu fräsen. Verwendung des Distanzstücks (Abb. N) Das Distanzstück kann verwendet werden, um senkrechte Holz- oder Laminatvorsprünge zu kürzen.

Verwendung des Kopierfolgers (Abb. P) Der Kopierfolger hilft dabei, eine gleichbleibende Schnittdistanz entlang der Kante von Werkstücken mit unregelmäßigen Formen aufrechtzuerhalten. ◆ Setzen Sie die Handoberfräse mit der gewünschten Entfernung von der zu kopierenden Kante auf das Werkstück. ◆ Stellen Sie die Stangen der Kantenführungsschiene ein, bis das Rad das Werkstück berührt. Ein- und Ausschalten (Abb. A) Einschalten ◆ Halten Sie die Einschaltsperre (2) gedrückt, und drücken Sie auf den Ein-/Ausschalter (1). ◆ Lassen Sie die Einschaltsperre los. Ausschalten ◆ Lassen Sie den Ein-/Ausschalter los.

Hinweise für optimale Arbeitsergebnisse ◆ Bei Arbeiten an Außenkanten bewegen Sie das Gerät gegen den Uhrzeigersinn (Abb. J). Bei Arbeiten an Innenkanten bewegen Sie das Gerät im Uhrzeigersinn. ◆ Verwenden Sie für Weichholz HSS-Fräser. ◆ Verwenden Sie für Hartholz TCT-Fräser. ◆ Sie können das Gerät auch ohne Führung verwenden (Abb. K). Dies ist beim Erstellen von Schildern und für kreative Arbeiten nützlich. Machen Sie nur Flachschnitte. ◆ Die gebräuchlichsten Fräser sind in der Tabelle unten aufgeführt. Fräser (Abb. L)

Verwendung des Zentrierstifts (Abb. O) Der Zentrierstift kann verwendet werden, um Kreismuster zu fräsen. ◆ Bohren Sie ein Loch für den Punkt des Zentrierstifts in die auszufräsende Kreismitte. ◆ Setzen Sie die Handoberfräse auf das Werkstück, wobei sich der Punkt des Zentrierstifts in der Lochbohrung befinden muß. ◆ Stellen Sie den Kreisradius mit den Stangen der Kantenführungsschiene ein. ◆ Die Fräse kann nun über das Werkstück bewegt werden, um den Kreis auszufräsen.

Beschreibung Gerader Fräser (1) Beschneidungsfräser (2)

Falzfräser (3) V-Nutenfräser (4)

Anwendung Nuten und Falze Beschneiden von Laminat oder Hartholz; präzise Profilgebung unter Verwendung einer Schablone Falze auf geraden oder kurvigen Werkstücken Nuten, Gravuren und Abrunden von Kanten

DEUTSCH Kernfräser (5)

Riffeln, Gravuren und dekorative Kantenformung Kehlfräser (6) Dekorative Kantenformung Spitzbogenfräser (7) Dekorative Kantenformung Rundungsfräser (8) Abrunden von Kanten Schwalbenschwanzfräser (9) Schwalbenschwanzverbindungen Fasenfräser (10) Abschrägen von Kanten WARTUNG Ihr Black & Decker Gerät wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus. Bevor Sie irgendwelche Wartungsarbeiten vornehmen, schalten Sie das Gerät aus und ziehen Sie den Netzstecker. ◆

Reinigen Sie regelmäßig die Lüftungsschlitze im Gerät mit Hilfe einer weichen Bürste oder eines trockenen Tuches. Reinigen Sie regelmäßig das Motorgehäuse mit Hilfe eines feuchten Tuches. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis. UMWELTSCHUTZ Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung. Diese Dienstleistung ist für Sie kostenlos. Um diese Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.

Die Adresse des zuständigen Büros von Black & Decker finden Sie in dieser Anleitung, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com.

Technische Daten Spannung VAC Leistungsaufnahme W Leerlaufdrehzahl min-1 Spannzangengröße Max. Durchmesser des Fräsers mm Maximale Schnittiefe mm Gewicht kg

KW850E 230 1.100 8.000 - 28.000 6 mm, 1/4", 8 mm 33 55 3,3
