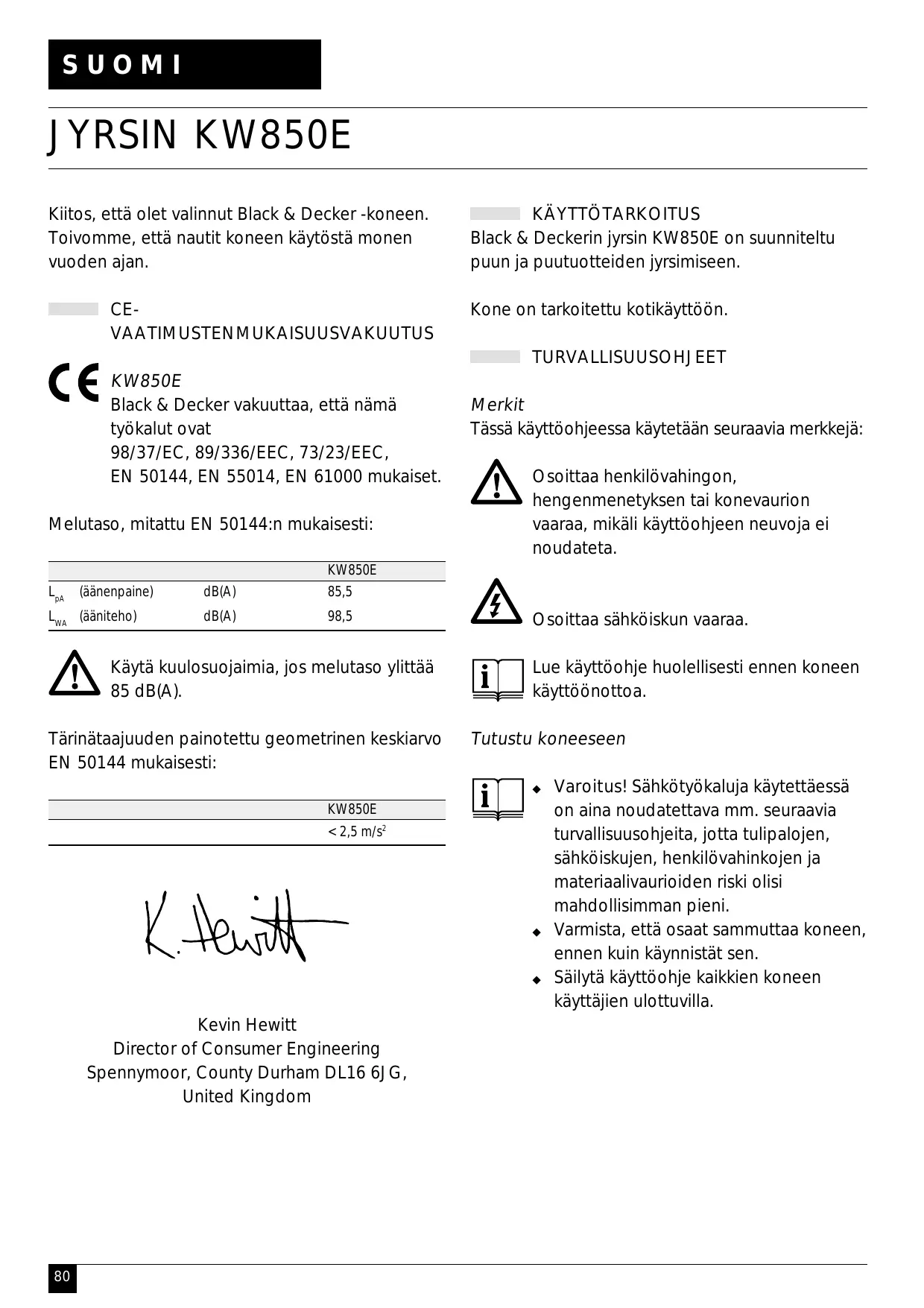

KÄYTTÖOHJE BLACK & DECKER KW850E BLACK & DECKER

Kiitos, etta olet valinnut Black & Decker -koneen. Toivomme, etta nautit koneen käytösta monen vuoden ajan.

CE-

VAATIMUSTENMUKAISUUSVAKUUTUS

KW850E

Black & Decker vakuuttaa, etta namä työkalut ovat

98/37/EC, 89/336/EEC, 73/23/EEC,

EN 50144, EN 55014, EN 61000 mukaiset.

Melutaso, mitattu EN 50144:n mukaisesti:

			KW850E
LpA	(aänenpaine)	dB(A)	85,5
LWA	(aäniteho)	dB(A)	98,5

Käytä kuulosuojaimia, jos melutaso ylittäa 85 dB(A).

Tärinataajuuden painotettu geometrinen keskiarvo EN 50144 mukaisesti:

KW850E

< 2,5 m/s2

Kevin Hewitt

Black & Deckerin jyrsin KW850E on suunniteltupuun ja puutuotteiden jyrimiseen.

Kone on tarkoitetti kotikayttoön.

TURVALLISUUSOHJEET

Merkit

Tässa käytöohjeessa käytetän seuraavia merkkeja:

Osoittaa henkilövahingon,
hengenmenetyksen tai konevaurion
vaaraa, mikäli käytöohjeen neuvoja ei
noudateta.

Osoittaa sahköiskun vaaraa.

Lue käytöohje huolellisesti ennen koneen käytöönottoa.

Tutustu koneeseen

Varoitus! Sähkötyökaluja käytettaessä on aina noudatettava mm. seuraavia turvallisuusohjeita, jotta tulipalojen, sähköiskujen, henkilövahinkojen ja materiaalivaurioiden riski olisi mahdollisimman pieni.
Varmista,etta osaat sammuttaa koneen, ennen kuin kaynnistat sen.
Sälytä käytöohje kaikkien koneen käytäjien ulottuvilla.

Yleistä

1. Pidä työskentelyalue siistina

Poista roskat ja mahdolliset esteetyöskentelyalueelta välttyäkesi vaurioilta.

2. Ajattele työskentelyvalueen vaikutustatyöhosi

Älä altista sahkötyokaluja sateelle älakä kaytä niitä kosteissa tai mariissä paikoissa.

Järkestä työskentelyalueelle hyvä valaistus.

Älä käytä konetta paikassa, jossa on tulipalotai rajahydysvaara, esim. palavien nesteiden tai kaasujen laheisyydessä.

3. Työskentelelastunulottumattomissa

Alä annalasten, vieraiden tai eläintentulla lahelle työskentelyaluetta tai koskea koneeseen tai sahköjohtoon.

4. Pukeudu asianmukaisesti

Alä kaytā liian valjiā vaatteita tai korupa.

Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.

5. Suojavaatetus

Käytä suojalaseja. Käytä kasvosuojaa,
jos työskennellessä syntyy pölyä tai hiukkasia.

Käytä kuulosuojaimia, jos melutaso:tuntuu epämukavalta.

6. Suojaudu sahköiskuilta

Välta kosketusta maadoitettuihin pintoihin (esim. putket, lampöpatterit, liedet ja jäkaapit).

Sähköistra turvallisuutta voidaan parantaa käytämällä erittän herkkää (30 mA / 30 mS) vikavirtasuojaa.

7. Älä kurottele

Seiso aina tukevasti ja tasapainossa.

8. Ole tarkkaavainen

Keskity työhösi. Käytä tervetta järkea.

Alä käytä sahkötyokalua, kun olet väsnyt.

9. Kiinnitä työstkappale kunnolla

Käytä ruuvipuristinta tai -kappaletta, jotta työstkappale pysyy kunnolla kiinni.

Nain saat molemmat kädet vapaaksi työhön.

10. Liitä polynpoistolaite

Jos koneessa on liitäntä polynpoisto- ja polynkeräyslaitteistolle tulee sellainen kiinnittäa ja käyttaa oikein. HUOM! Liitä koneeseen ainoastaan teollisuuspólynimuri.

11. Poista avaimet

Poista saatovaimet ja asennustyokalut koneesta ennen kuin kaynnistat sen.

12.Jatkojohdot

Tarkista jatkojohto ennen käyttoä, ja vaihda vaurioitunut johto uuteen. Käytettaessä konetta ulkona tulee käyttaa vain ulkokäyttoön soveltuvia jatkojohtoja.

13. Käytä oikeaa konetta

Käytä konetta ainoastaan sellaiseen työhön, johon se on tarkoitettu. Käytä vain käyttoehjeessa ja tuotekuvastossa suositeltuja tarvikkeita ja lisälaitteita. Jonkin muun laitteen käytto voi aiheuttaa onnettomuuden.

Alä ylikuormita konetta.

Varoitus! Ohjeesta poikkeava käytö voi aiheuttaa onnettomuuden.

14. Tarkista, etta kone on kunnossa

Tarkista ennen käytöä, ettei kone tai sähköjohto ole vaurioitunut. Tarkista, etteivät likkuvat ja muut osat sekä suoja ole viallisia, ja etta kaikkmuut käytöön mahdollisesti vaikuttavat tekijatovat kunnossa. Varmista, etta kone toimii oikein ja tāytta tehtävansä. Älä käytä konetta, jos jokin sen osista on vialinen tai se ei käynnisty ja pysahdy virrankatkaisijasta. Vialinen osa tulee korjatai tai vaihtaa valtuutetussa Black & Deckerin huoltolikkeessä. Älä koskaan yritä korjata konetta itse.

15.Irrota kone virtalähteesti

Irrota kone virtalähteesti, kun konetta ei käytetä,
enne ninkään koneen osan, tarvikkeen tai
lisävarusteen vaihtamista, sekä ennen huoltoa.

16. Välta tahatonta käynistämista

Älä koskaan kanna konetta sormet kiinni virrankatkaisijassa. Varmista, etta kone on pois paälta, ennen kuin kytket sen virtalähteeseen.

17. Huolehdi johdon kunnosta

Älä koskaan kanna konetta johdosta äläkä irrotapistoketta virtalähteestä vetamällä johdosta. Suojaa johto kuumuudelta, öljytä ja teräviltä reunoilta.

18. Säilytä konetta oikein

Kun konetta ei käytetä, säilytä sitä kuivassa, lukitussa paikassa tai korkealla lasten ulottumattomissa.

19. Hoida tyokalua huolellisesti

Pidä työkalu puhtaana ja käytä teräviä teriä
tehokasta ja turvallista työskentelyä varten.
Noudata huollosta ja tarvikkeiden vaihdosta
annettuja ohjeita. Pidä virrankatkaisija ja
kädensijat kuivina ja puhtaina öljystä ja rasvasta.

20. Korjaukset

Tämä kone tayttä voimassa olevat turvallisuusvaatimukset. Korjauksia saa tehdä vain Black & Deckerin valtuuttama huoltoliike, joka käytää alkuperäisosia. Muussa tapauksessa käytä ja saattaa joutua vaaratilanteeseen.

Lisaturvaohjeet jyrsimille

Käytä suojalaseja konetta käyttaessäsi.

Käytä vain sellaisia jyrsinteriä, joiden varren halkaisija vastaa tyokaluun asennettua holkkia.
Kaytä vain sellaisia jyrsintyokaluja, jotka sopivat tyokalun kuormattomalle nopeudelle.
- Älä koskaan käytä sellaisia jyrsinteriä, joiden halkaisija ylittä teknisissä tiedoissa annetun suurimman halkaisijan.
- Alä kaytā työkalua vaärinpain.
- Äla yritä käyttaa tyokalua paikalleen asennettuna.
- Ole erityisen varovainen jerssiessämi MDF-materialiaalia tai pintoja, jotka on maalattu lyijypohjaisella maalilla:

• Käytä erityismuotoiltua, lyijypitoisen maalin polyltä ja hóryiltä suojaavaa kasvosuojusta. Varmista, etcä sekä työalueella olevat ettsen laheisyyteen saapuvat ihmiset käytävät suojusta.
• Älä anna lasten tai raskaana olevien naisten olla työalueella.
• Älä syö, juo tai tupakoi työalueella.
• Hāvīṭa pōly ja muu jäte ympāristöystāvallisesti.

SAHKÖINEN TURVALLISUUS

Sähkömoottori on suunnitelu käytettväksi vain yhdellä jännitteellä. Tarkista aina, etta virtalähde vastaa arvokilvessä ilmoitettua jännitettä.

Kone on kaksoiseristety EN 50144:n mukaisesti; siksi ei tarvita erillista maadoitusta.

Jatkojohdon käytto

Käytä hyväksyttyä jatkojohtoa, joka sopii työkalun virran käyttoön (katso tekniset tiedot).

Tarkista jatkojohto ennen käytöä vaurioiden, vanhenemisen tai kulumisen varalta.

Vaihda vauroitunut tai vialinen jatkojohto.

Jos käytät jatkojohtokelaa, kelaa johto aina tãysin auki. Käytettäessä jatkojohtoa, joka ei vastaa koneen tehoa tai joka on viallinen, voi aiheutua tulipalo tai sãhköisku.

PAKKAUKEN SISALTO

Pakkaus sisältaa:

1 Jyrsin
3 Holkit
1 Kiintoavain
1 Reunaohjain
1 Polynpoin sovitin
1 Keskitysnasta
1 Kopointiseurain
1 Etäisyyslevy
1 Malliohjain
1 Kaytttoohje

Pura kaikki osat pakkauksesta varovaisesti.

YLEISKUVAUS (kuva A)

1. Virrankatkaisija
2. Lukitusnappi
3. Nopeudensaatonuppi
4. Lukitusvipu
5. Kiinnitysruuvit reunaohjaimelle
6. Holkki
7. Karalukon painike
8. Pyoriva syvyysypssaytin
9. Syvyysypssaytintanko
10. Lukitusruuvi
11. Jyrsintäsvyyden saatöasteikko
12. Polynpoiston sovitin

KOKOAMINEN

Ennen kuin ryhdyt mihinkaan seuraavista toimista, varmistu siitä, etta tyokalu on sommutetty eikä sitä ole liitetty virtalähteseen ja, etta kara on pysahtynyt.

Jyrsinterän asentaminen (kuva B)

Pidä karan lukitsin (7) painettuna ja kierrä karaa, kunnes karalukko lukkiintuu.
Löysennä holkin mutteri (13) käytämälla mukana tulevaa kiintoavainta.
Työnnä jyrsimen terän (14) varsi holkkin (6). Varmista, etta varsi tulee ainakin 3 mm ulos holkista kuvan osoittamalla tavalla.
Pida karalukko (7) painettuna ja kirista holkin mutteri (13) kayttäen mukana toimitettavaa kiintoavainta.

Reunahjaimen kiinnittäminen (kuva C)

Reunaohjain auttaa asettamaan tyokalun yhdensuuntaisesti reunan kanssa.

• Asenna tangot (15) jyrsimen pohjaan kuvan osoittamalla tavalla.
  Aseta reunaohjain vaaditulle etaisyydelle.
  Kiristä kiinnitysruuvit (5).

Polynpoistosovittimen asentaminen (kuva D)

Polynpoistosovittimen avulla voit liittä tyokaluun polynimurin.

• Aseta polynpoistosovitin (12) tyokalun pohjaan kuvan osoittamalla tavalla.
  Työnnä kaksi ruuvia (16) pohjassa olevien reikienläpi polynpoistosovittimeen.
  Aseta mutteri (17) kuhunkin ruuviin ja kirstä mutterit tiukkaan.

Malliohjaimen asentaminen (kuvat M & D)

Asenna malliohjain (20) jyrsimen pohjaan siten, etta laippa on pohjapuolella (= tyokappaleen puolella).
Työnnä kaksi pitkää ruuvia (16) pohjavuolelta malliohjaimen ja pohjan reikien lapi.
Aseta polynpoistosovitin tyokalun pohjaan kuvan osoittamalla tavalla (kuva D).
Aseta mutteri (17) kuhunkin ruuviin ja kirstä mutterit tiukkaan.

Etäisyyskappaleen asentaminen (kuva N)

• Asenna etäisyyskappale (21) jyrsimen pohjaan käytämälä toimitettuja ruuveja.

Keskitysnastan asentaminen (kuva O)

• Asenna reunaohjain jyrsimeen kuvan C osoittamalla tavalla kuitenkin niin, etta se on ylosalaisin.
• Asenna keskitysnasta (22) reunaohjaimentyökappalepuolelle mukana toimitetulla ruuvilla (23).

Kopointiseuraimen asentaminen (kuva P)

• Asenna reunaohjain jyrsimeen kuvan C osoittamalla tavalla.
  Asenna L-palkki (24) reunaohjaimen ylaosaan kayttamalla kahta mukana toimitettua ruuvia.
  Asenna kierto-osa (25) L-palkkiin mukana toimitetulla siipiruuvilla.

KAYTTÖ

Anna koneen käydä omaan tahtiinsa.
Älä ylikuormita sitä.

Käsitte johtoa huolellisesti, jottet vaurioita sitä vahingossa.

Jyrsintäsvyyden saatö (kuva E)

Jyrsinnan syvyys on etäisyys X, joka on syvyyspsääytintangon (9) ja syvyyspsääyttimen (18) välillä. Jyrsintäsyvyys voidaan asettaa kahdella eri tavalla, kuten alla on selitetty.

Jyrsintasyvydyden saataminen puupalan avulla (kuvat A ja F)

Kiinnitä jyrsintera yllä kuvatulla tavalla.
Löysennä lukitusruuvia (10).
Vedä lukitusvipu (4) ylös.
Työnnä jyrsintä alaspän, kunnes jyrsinterä koskettaa työstettävää kappaletta.
Paina lukitusvipu (4) alas.
Vedä syvyysypssäytintanko (9) ylös.
- Aseta jyrsintäsvyyttä vastaava puukappale syvyyspsäyttimen (18) ja svvyyspsäytintangon (9) vällin.
Kiristā lukitusruuvi (10).
Irrota puukappale.
Vedä lukitusvipu (4) ylos ja anna jyrsimen palata alkuperäiseen asentoonsa.
Kun jyrsin on kytketty paalle, paina sita alas ja jyrsi haluamallasi tavalla.

Jyrsintäsyvyyden säätäminen käyttaen steikkoa (kuva A ja G)

Kiinnitä jyrsinterä yllä kuvatulla tavalla.
Löysennä lukitusruuvia (10).
Vedā lukitusvipu (4) ylös.
Työnnä jyrsintä alaspain, kunnes jyrsinterä koskettaa työstettävää kappaletta.
Paina lukitusvipu (4) alas.
Lue aloituskohta asteikolta (11).
Lisaa haluamasji jyrsintasyvyys aloituskohtaan.
Siirä syvyysponsäytintanko (9) asteikon laskettuun kohtaan.
Kiristä lukitusruuvi (10).
Vedä lukitusvipu (4) ylos ja anna jyrsimen palata alkuperäiseen asentoonsa.
Kun jyrsin on kytketty pälle, paina sitä alas ja jyrsi haluamallasi tavalla.

Pyörivan syvyyspsäyttimen säätäminen (kuva H)
Kun olet käantányt pyörivan syvyyspsäyttimen
haluamaasi asetukseen, voit hienosaatä
käytettävässyvyyspsäytintä. Jos haluat tehdä
useita jyrsintöjä eri jyrsintäsvyyksillä, saädä
kutakin syvyyspsäytintä.

Kännä syvyyspsäytinruuvia (19) ylos- tai alaspain vaaditulla tavalla ruuvitaltaa käyttaen.

Nopeudenasettaminen (kuva A)

Valitse haluttu nopeus nopeudensaatonupilla (3). Käytä suurta nopeutta halkaisijaltaan pienten jyrsinterien yhteydessä. Käytä pienta nopeutta halkaisijaltaan suurten jyrsinterien yhteydessä.

Riman käytäminen ohjaimena (kuva I)

Kun reunaohjainta ei voida käyttaa (esimerkiki jyrsittäessä kirjahyllyn hyllynkannatusuria), toimi seuraavasti:

Aseta tyostettavaan kappaleeseen rima.
Siirrä rimaa, kunnes se on oikeassa asennossa tyokalun ohjaamisen kannalta.
Kiinnitā rima kunnolla työstettävaän kappaleeseen.

Malliohjaimen kayttäminen (kuva M)

Malliohjaimen avulla voidaan leikata haluttumuoto, kuten kirjain.

Kiinnitãmalli tyokappaleeseen kaksipuolisella teipillãtai G-kiinnikkeillä.

Jyrsinterän on ulotuttava malliohjaimen laipan alapuolelle, jotta tyokappale leikkautuu mallin muotoon.

Etaisyyskappaleen käytäminen (kuva N)

Etäisyyskappaletta voidaan käytää puisten tai laminoitujen pystyprojektioiden viimeistelyyn.

Keskitysnastan kayttäminen (kuva O)

Keskitysnastan avulla voidaan leukata ympyränmuotoisia kuvioita.

Poraa leikattavan ympyrän keskelle reikäkeskitysnastaa varten.
Aseta jyrsin tyokappaleeseen siten,
että keskitysnastan piste on poratussa reliässa.
Sääda ympyrän säde reunaohjaimen palkeilla.
Jyrsin voidaan nyt siirtaa tyokappaleen paalle ja ympyrva voidaan leikata.

Kopointiseuraimen kayttäminen (kuva P)

Kopointiseurain auttaa sailyttamaaan saman leikkuuetaisyyden, kun tyokappale on epasaannollisen muotoinen.

Aseta jyrsin tyokappaleelle halutulle etaisyydelleskopioitavasta reunasta.
Säddä reunaohjaimen tankoja, kunnes pyörakoskettaa työkappaletta.

Käynistys ja pysäytys (kuva A)

Tyokalun kaynnistaminen

Pida lukitusnappia (2) painettuna sisaaan ja paina virrankatkaisijaa (1).
Päästa irti lukitusnapista.

Tyokalun pysayttäminen

Päästa irti virrankatkaisijasta.

Vinkkejä parhaimman tuloksen saamiseksi

Siirra tyokalua vastapäivän (kuva J), kun tyostatulkoreunoja. Siirra tyokalua myotapäivän, kun tyostat sisareunoja.
Käytä pehmeän puun yhteydessä HSS-jyrsinteria.
Käytä kovan puun yhteydessä TCT-jyrsinteria.
Voit käytta työkalua ilman ohjainta (kuva K). Tastā on hyötyä kylitteja kaiverrettaessa ja koristellessa. Käytä vain pienta jyrsintäsvyyttä.

Katso yleiset jyrsinteratyypit alla olevasta taulukosta.

Jyrsinterät (kuva L)

	Kuvaus	Käytö
Suora terä (1)	Urat ja huullokset
Viimeistelyterä (2)	Laminaattien tai kovapuun viimeistely, tarkat profiilit mallineen avulla
Huullostusterä (3)	Tekee huulloksia suoriin tai käyiin työkappaleisiin
V-uraterä (4)	Urat, kaiverrukset ja reunan viistoaminen
Keernalaatikkotera (5)	Urat, kaiverrukset ja reunojen koristelu
Pyöristysterä (6)	Reunan koristelu
Suippokaariterä (7)	Reunan koristelu
Pyöristys terän yli (8)	Pyöristys reunojen yli
Pyrstöliitosterä (9)	Pyrstöliitokset
Särmäysteriorä (10)	Reunojen särmäys

HUOLTO

Black & Deckerin kone on suunnitelu toimimaan mahdollisimman pitkān aikaa mahdollisimman vāhälla huollolla. Oikealla huollolla ja sānnöllisellä puhdistuktella kone sailyttäa suoritusykynsä.

Ennen huoltoa ja puhdistusta tulee koneen olla pois pälta ja pistokkeen irti virtalähteestä.

Puhdista tyokalun ilma-aukot saannollisesti pehmeallaharjalla tai kuivalla rievulla.
Puhdista tyokalun kuori saannollisesti kosteallarievulla. Ala koskaan kayta puhdistamseen liuotinaineita tai syovyttavia puhdistusaineita.

YMPÄRISTÖ

Kun koneesi on käytetty loppuun, aläheità sitā tavallisten roskien mukana-pois, vaan vie se paikkakuntasi kierratyskeskukseen tai jatā valtuutettuun Black & Deckerin huoltolikkeeseen.

Tekniset tiedot

		KW850E
Jännite	VAC	230
Ottoteho	W	1.100
Kuormittamaton nopeus	min-1	8.000 - 28.000
Holkin koko		6 mm, 1/4", 8 mm
Jyrsinterän suurin halkaisija	mm	33
Suurin jyrsintäsyvyys	mm	55
Paino	kg	3,3

KORJAUKSET / VARAOSAT

Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltolikkeeseen korjattavaksi (tiedot löytvät uusimmasta tuoteluettelostamme tai ottamalla yhteyttä Black & Decker Oy:hyn). Varaosia myvvät valtuutetut Black & Deckerin huoltolikkeet, ja heiltä voi myös pyytää kustannusarvion koneen korjauksesta.

Tiedot valtuutetuista huoltolikkeistä lôtyvät myös internetistä osoitteesta www.2helpU.com sekä kotisivultamme www.blackdecker.fi.

TAKUU

Black & Decker Oy takaa, ettei koneessa ollut materiaali- ja/tai valmistusvikaa silloin, kun setoimitetiin ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan Unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA).

Mikäli Black & Decker -kone hajoaa materiaali- ja/ tai valmistusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24 kk:n kuluessa OSTOPÄivästa, Black & Decker korjaa koneen ilman kustannuksia ostajalle tai vaihtaa sen uuteen Black & Decker Oy:n valinnan mukaan.

Takuu ei kata vikoja, jotka johtuvat koneen

normalista kulumisesta
ylikuormituksesta, virheellisestä kaytostä tai hoidosta
vahingoittamisesta vieraalla esineellä tai aineella tai onnettomuustapauksessa.

SUOMI

Takuu ei ole voimassa, mikäli konetta on korjannut joku muu kuin Black & Deckerin valtuuttama huoltoliike.

Edellytyksenä takuun saamiselle on, etta ostaja jättä koneen ja ostokuitin jalleenmyjälle tai valtuutetulle huoltolikkeelle viimeistaän 2 kuukauden kuluessa vian ilmenemisestä. Tiedot valtuutetuista huoltolikkeistä saa ottamalla yhteyttä Black & Decker Oy:hyn sekä internetista osoitteesta www.2helpU.com, jossa on myös takuuehdot.

MUITA TYÖKALUJA

Black & Deckerillä on laaja valikoima työkaluja, jotka helpottavat nikkarointitöitä. Lisātietoja alla olevista tuotteista saat Black & Deckerin jälleenmyyjälta tai kotisivuiltamme www.blackdecker.fi.

Porakoneet

Akkukaytöiset ruuvinvaantimet

Akkukaytöiset porakoneet/ruuvinväntimet

Hiomakoneet

Pistosahat

Pyorosahat

Katkaisu- ja jiirisahat

Hiomakoneet

Höylat

Ylajyrsimet

Monitoimityokalut

Kuumailmapistoolit

Yleistyöpenkit

Black & Deckerillä on myös laaja valikoimatarvikkeita yllä oleville tyokaluille.

POYTEP KW850E

ΣYΓXAPHTHPIA!

ExeE eIeEi eva epyaiao Tc Black & Decker.
Ttoxoc mac iva va aac npooepoue epyaia
noIoTnTac oE npoitec tue. EueAioTouue otI
theta a anolauoTe tn xpon autou tou epyaiaou
yia nolambda xpovia.

HA H YMMOP H EK

KW850E

Black & Decker 0ti auta ta εργαλεία σχεδιαστηκαν με:
98/37/EOK, 89/336/EOK, 73/23/EOK, EN 50144, EN 55014, EN 61000

Avwtao opio nxtikns piocn, etpno kat EN 50144:
