BRUGSANVISNING HP2051F MAKITA

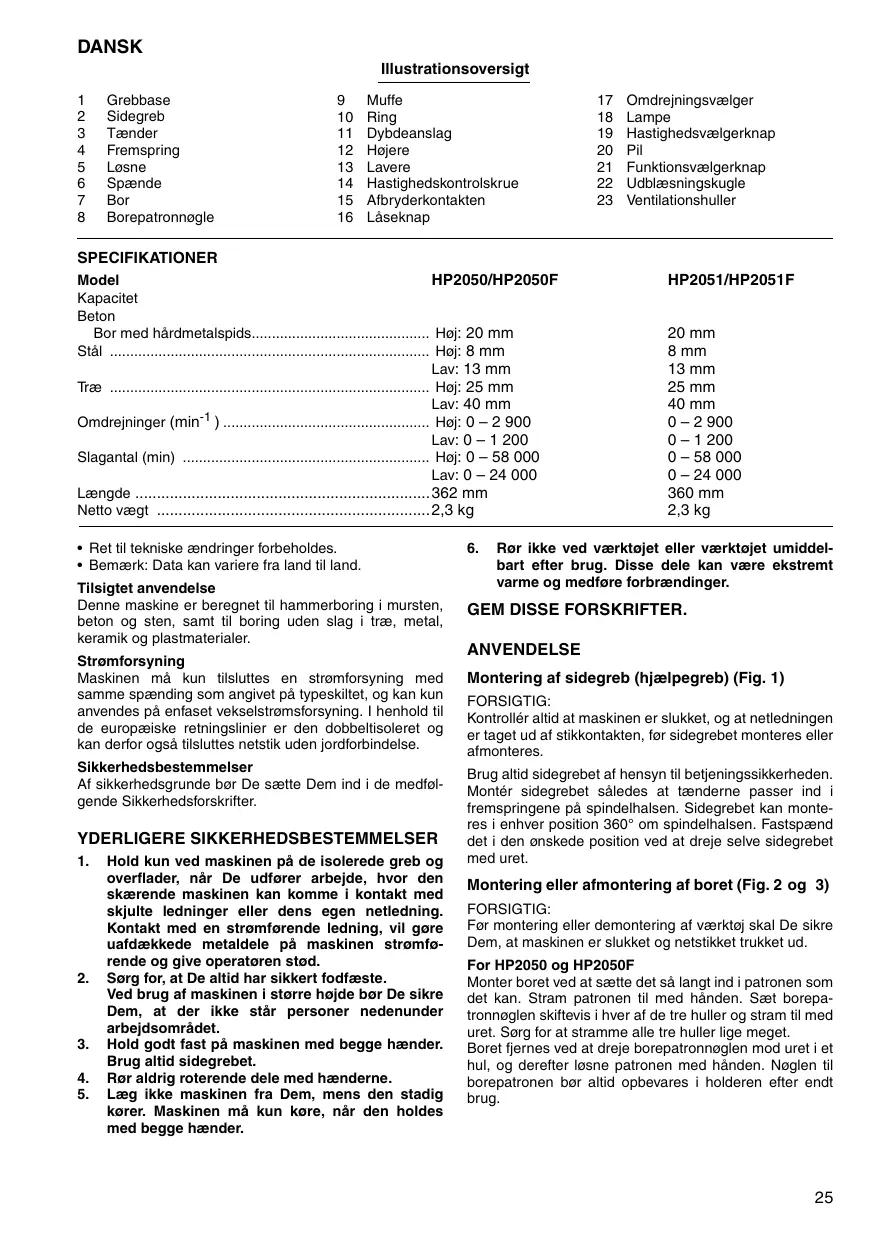

DANSK ustrationsoversigt 1 Grebbase 9 Mufte 17. Omdrejningsvælger 2 Sidegreb 10 Ring 18 Lampe 3 Tænder 11. Dybdeanslag 19. Hastighedsvælgerknap 4 Fremspring 12 Hojere 20 Pi 5 Losne 13 Lavere 21 Funktionsvælgerknap 6 Spænde 14. Hastighedskontrolskrue 22 Udblæsningskugle 7 Bor 15. Afbryderkontakten 23 Ventilationshuller 8 Borepatronnogle 16 Laseknap SPECIFIKATIONER Model HP2050/HP2050F HP2051/HP2051F Kapacitet Beton Bor med härdmetalspids. Hoj: 20 mm 20 mm Stäl . . Hoj: 8 mm 8 mm Lav: 13 mm 13 mm Tæ . Hoi: 25 mm 25 mm Lav: 40 mm 40 mm Omdrejninger (min! ) Hoj: 0 — 2 900 0-2 900 Lav: 0 — 1 200 0-1 200 Slagantal (min) Hoj: 0 — 58 000 0-58 000 Lav: 0 — 24 000 0-24 000 Længde . 360 mm Netto vægt 2,8 kg + Ret til tekniske ændringer forbeholdes. + Bemærk: Data kan variere fra land til land. Tilsigtet anvendelse Denne maskine er beregnet til hammerboring i mursten, beton og sten, samt til boring uden slag i træ, metal, keramik og plastmaterialer. Stromforsyning Maskinen mâ kun tilsluttes en stromforsyning med samme spænding som angivet pà typeskiltet, og kan kun anvendes pà enfaset vekselstramsforsyning. | henhold til de europæiske retningslinier er den dobbeltisoleret og kan derfor ogsà tilsluttes netstik uden jordforbindelse. Sikkerhedsbestemmelser Af sikkerhedsgrunde bor De sætte Dem ind i de medfol- gende Sikkerhedsforskrifter. YDERLIGERE SIKKERHEDSBESTEMMELSER

1. Hold kun ved maskinen pà de isolerede greb og

overflader, när De udforer arbejde, hvor den skærende maskinen kan komme i kontakt med skjuite ledninger eller dens egen netiedning. Kontakt med en stromforende ledning, vil gore uafdækkede metaldele pâ maskinen stromfo- rende og give operataren stod.

2. Sorg for, at De altid har sikkert fodfæste.

Ved brug af maskinen i store hojde bor De sikre Dem, at der ikke stär personer nedenunder arbejdsomrädet.

3. Hold godt fast pà maskinen med begge hænder.

Brug altid sidegrebet. Ror aldrig roterende dele med hænderne. Læg ikke maskinen fra Dem, mens den stadig korer. Maskinen mä kun kore, när den holdes med begge hænder.

6. Ror ikke ved værktojet eller værktojet umiddel-

bart efter brug. Disse dele kan være ekstremt varme og medfore forbrændinger. GEM DISSE FORSKRIFTER. ANVENDELSE Montering af sidegreb (hjælpegreb) (Fig. 1) FORSIGTIG: Kontrollér altid at maskinen er slukket, og at netledningen er taget ud af stikkontakten, for sidegrebet monteres eller afmonteres. Brug altid sidegrebet af hensyn til betjeningssikkerheden. Montér sidegrebet säledes at tænderne passer ind i fremspringene pâ spindelhalsen. Sidegrebet kan monte- res i enhver position 360° om spindelhalsen. Fastspænd det i den anskede position ved at dreje selve sidegrebet med uret. Montering eller afmontering af boret (Fig. 2 og 3) FORSIGTIG: For montering eller demontering af værktoj skal De sikre Dem, at maskinen er slukket og netstikket trukket ud. For HP2050 og HP2050F Monter boret ved at sætte det sà langt ind i patronen som det kan. Stram patronen til med händen. Sæt borepa- tronnaglen skiftevis 1 her af de tre huller og stram til med uret. Sorg for at stramme alle tre huller lige meget. Boret fiernes ved at dreje borepatronnoglen mod uret i et hul, og derefter losne patronen med händen. Naglen til borepatronen bor altid opbevares i holderen efter endt brug.

For HP2051 og HP2051F Hold fast pà ringen og drej muffen mod uret for at äbne borepatronens kæber. Sæt værktojet sà langt ind i bore- patronen som muligt. Hold fast pà ringen og drej mutfen med uret for at spænde borepatronens kæber. For at afmontere værktojet holdes ringen fast og muffen drejes mod uret. Dybdeanslag (Fig. 4) Dybdeanslaget er bekvemt när der skal bores huller af samme dybde. Sidegrebet losnes og dybdeanslaget sæt- tes ind i hullet i grebbase. Indstil dybdeanslaget til den anskede dybde og stram sidegrebet. BEMÆRK: Dybdeanslaget kan ikke anvendes i en position hvor dyb- deanslaget slär imod gearhuset. Betjening (Fig. 5) FORSIGTIG: For maskinen startes bor det altid kontrolleres at afbry- derkontakten fungerer korrekt og returnerer til OFF” ind- stillingen när den slippes. Maskinen startes ved blot at trykke pà afbryderkontak- ten. Maskinhastigheden oges ved at oge trykket pà afbryderkontakten. Slip afbryderkontakten for at stoppe. Ved vedvarende arbejde trykkes afbryderkontakten ind og läseknappen skubbes ind. For at frigare maskinen fra denne läste position trykkes afbryderkontakten helt ind hvorefter den slippes. Maskinen er forsynet med en hastighedskontrolskrue, sà maksimal maskinhastighed kan begrænses (variabel). Drej hastighedskontrolskruen med uret for hojere hastig- hed og mod uret for lavere hastighed. Belysningslamper (HP2050F og HP2051F) FORSIGTIG: Se ikke direkte pà lyskilden. Lampen tændes ved at man trykker pâ afbryderen. Slip afbryderen for at slukke. BEMÆRK: Anvend en tor klud til at tre smuds af lampens linse. Undgä at ridse lampens linse, da det vil gare belysningen svagere. Omdrejningsvælgerbetjening (Fig. 6) Denne maskine er forsynet med en omdrejningsvælger ti at ændre omdrejningsretningen. Flyt omdrejningsvælge- ren til <= positionen (A side) for rotation med uret, eller til > positionen (B side) for rotation mod uret. FORSIGTIG: + Kontrollér altid omdrejningsretningen for brug. + Brug kun omdrejningsvælgeren, när maskinen er helt standset. His omdrejningsretningen ændres, for maskinen er helt standset, kan det beskadige maski- nen.

Hastighedsvælgerknap (Fig. 7) Der kan forudvælges to hastighedsomräder med hastig- hedsvælgerknappen. Drej hastighedsvælgerknappen, sà pilen pä maskinhuset peger pà " 1" positionen pà knap- pen for lav hastighed, eller pà " IL * position for hoj hastig- hed. His det er vanskeligt at dreje knappen, drejer man forst borepatronen en smule i en af retningerne og drejer der- efter knappen igen. FORSIGTIG: + Brug kun hastighedsvælgerknappen, nâr maskinen er helt standset. Hvis maskinens hastighed ændres, for maskinen er helt standset, kan det beskadige maski- nen. + Sæt altid hastighedsvælgerknappen til den korrekte position. Hvis man anvender maskinen med hastig- hedsvælgerknappen placeret halwwejs mellem "1" og

• 11" positionen, kan det beskadige maskinen. Valg af funktion (Fig. 8) Denne maskine er forsynet med en funktionsvælgerknap. For rotation med hammerboring skydes funktionsvælger- knappen til hajre (%? symbol). For rotation alene skydes funktionsvælgerknappen til venstre (4 symbol). FORSIGTIG: Skyd altid funktionsvælgerknappen hele vejen til den enskede position. Hvis man anvender maskinen med funktionsvælgerknappen placeret halwvejs mellem funkti- onssymbolerne, kan det beskadige maskinen. ANVENDELSE Hammerboring När der bores i beton, granit, fliser og lignende, fyttes funktionsvælgerknappen til positionen med “{?” symbolet for “rotation med hammerboring”. Husk at anvende et bor med härdmetalspids. Og ikke trykket pà maskinen, nâr hullet bliver tilstoppet med späner og partikler. Lad i ste- det maskinen kare itomgang, og træk dernæst boret del- vist ud af hullet. Ved at gentage dette flere gange bliver borehullet rent. Efter boring af hullet anvendes udblæs- ningskuglen til at blæse hullet rent for stov. (Fig. 9) Boring När der bores i træ, metal eller plastmaterialer, flyttes funktionsvælgerknappen til positionen med “£” symbolet for “rotation alene”. Boring i træ Ved boring i træ opnäs det bedste resultat med træbor udstyret med en centerspids. Centerspidsen gor borin- gen lettere, idet den trækker boret ind i emnet. Boring i metal For at forhindre at boret skrider, när der startes pà et hul, bor der laves en fordybning med en karne og en hammer pä det sted, hvor hullet skal bores. Placér spidsen af boret i fordybningen og start boringen. Anvend en skære- smarelse, när der bores i metal. Undtaget er jern og mes- sing, som skal bores torre.

ADVARSEL: + Overdrevent tryk pâ maskinen vil ikke gore boringen hurtigere. 1 virkeligheden vil det kun medvirke til at beskadige spidsen pà boret, forringe maskinens yde- evne og forkorte maskinens levetid + Maskinen/boret udsættes for en voldsom vridningspä- Virkning, nâr der brydes igennem hullet. Hold maskinen godt fast og udvis forsigtighed, när boret begynder at bryde gennem emnet. + Et bor, der har sat sig fast, kan nemt fjernes ved at sætte den omstyrbare afbryderkontakt til. modsat omdreiningsretning for at bakke ud. Maskinen kan dog bakke ukontrollabelt ud, hvis der ikke holdes godt fast pâ maskinen, for den tartes. + Mindre emner skal fastgores forsvarligt i en skruestik eller lignende. VEDLIGEHOLDELSE FORSIGTIG: Sarg altid for at værktojet er slukket og netstikket trukket ud, for der foretages noget arbejde pà selve maskinen. Rengoring af ventilationshuller (Fig. 10) Rengor med mellemrum ventilationshullerne, sà det fore- bygges, at de bliver tilstoppede med stav, smuds eller lignende. For at opretholde produktets sikkerhed og pälidelighed, mä istandsættelse, vedligeholdelse eller justering kun udferes af et autoriseret Makita service center.

ADVARSEL: Dette udstyr og tilbehor bor anvendes sammen med Deres Makita maskine, sädan som det er beskrevet i denne vejledning. Anvendelse af andet udstyr eller tilbehor kan medfore personskade. Tilbehoret bor kun anvendes til det, det er beregnet til.
