GEBRUIKSAANWIJZING HP2051F MAKITA

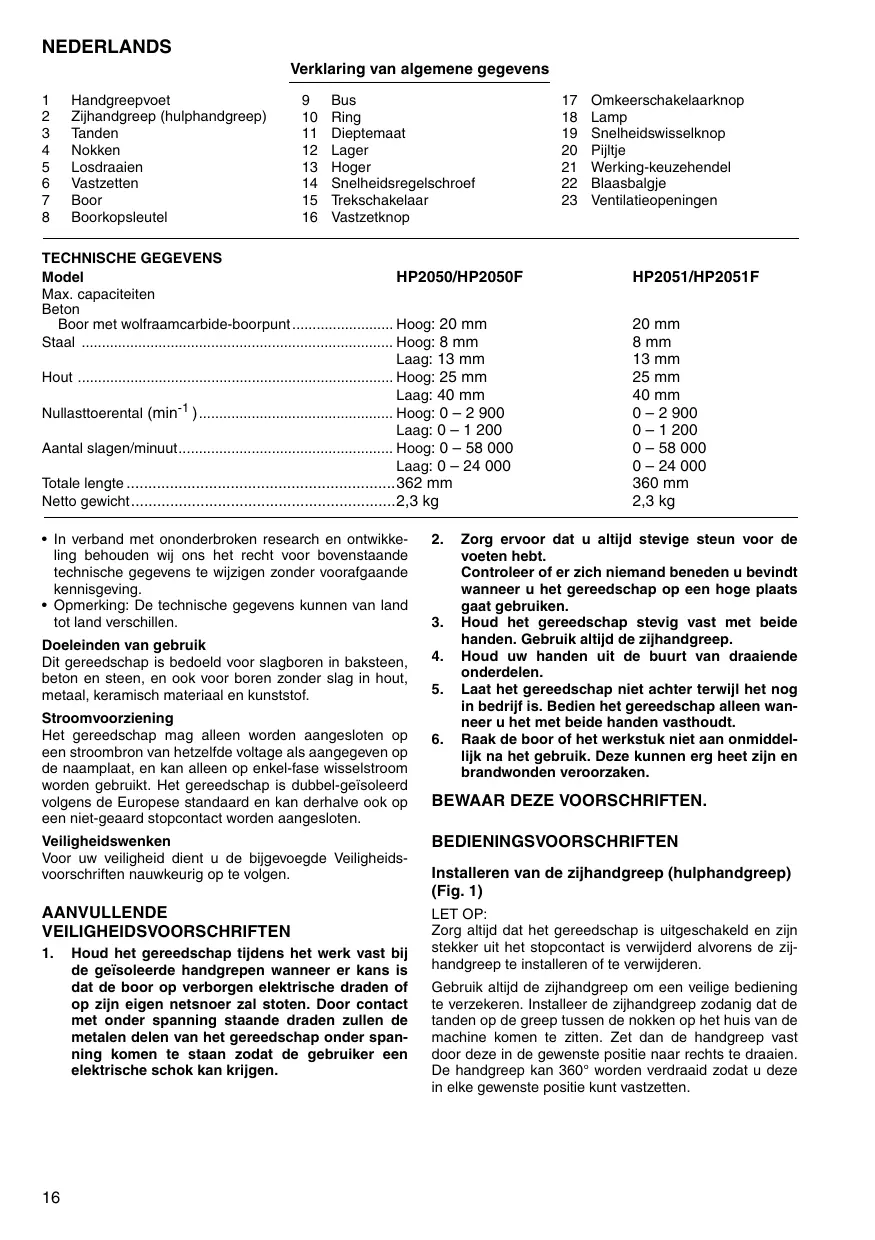

NEDERLANDS Verklaring van algemene gegevens 1 Handgreepvoet 9 Bus 17. Omkeerschakelaarknop 2 Zihandgreep (hulphandgreep) 10 Ring 18 Lamp 3 Tanden 11. Dieptemaat 19 Snelheidswisselknop

Aantal slagen/minuut. Hoog: 0 — 58 000 0-58 000 Laag: 0 — 24 000 O- 24 000 Totale lengte . 62 mm 360 mm Netto gewicht 8 kg 2,3 kg + In verband met ononderbroken research en ontwikke- ling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving. + Opmerking: De technische gegevens kunnen van land tot land verschillen. Doeleinden van gebruik Dit gereedschap is bedoeld voor slagboren in baksteen, beton en steen, en ook voor boren zonder slag in hout, metaal, keramisch materiaal en kunststof. Stroomvoorziening Het gereedschap mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. Het gereedschap is dubbel-geisoleerd volgens de Europese standaard en kan derhalve ook op een niet-geaard stopcontact worden aangesloten. Veiligheidswenken Voor uw veiligheid dient u de bijgevoegde Veiligheids- voorschriften nauwkeurig op te volgen. AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

1. Houd het gereedschap tijdens het werk vast bij

de geïsoleerde handgrepen wanneer er kans is dat de boor op verborgen elektrische draden of op zijn eigen netsnoer zal stoten. Door contact met onder spanning staande draden zullen de metalen delen van het gereedschap onder span- ning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

2. Zorg ervoor dat u altid stevige steun voor de

voeten hebt. Controleer of er zich niemand beneden u bevindt wanneer u het gereedschap op een hoge plaats gaat gebruiken.

3. Houd het gereedschap stevig vast met beide

handen. Gebruik aitijd de zijhandgreep.

4. Houd uw handen uit de buurt van draaiende

5. Laat het gereedschap niet achter terwijl het nog

in bedrijf is. Bedien het gereedschap alleen wan- ner u het met beide handen vasthoudt.

6. Raak de boor of het werkstuk niet aan onmiddel-

lijk na het gebruik. Deze kunnen erg heet zijn en brandwonden veroorzaken. BEWAAR DEZE VOORSCHRIFTEN. BEDIENINGSVOORSCHRIFTEN Installeren van de zijhandgreep (hulphandgreep) (Fig. 1) LET OP: Zorg altid dat het gereedschap is uitgeschakeld en zijn stekker uit het stopcontact is verwijderd alvorens de zij- handgreep te installeren of te verwijderen. Gebruik altijd de zihandgreep om een veilige bediening te verzekeren. Installeer de zihandgreep zodanig dat de tanden op de greep tussen de nokken op het huis van de machine komen te zitten. Zet dan de handgreep vast door deze in de gewenste positie naar rechts te draaien. De handgreep kan 360° worden verdraaid zodat u deze in elke gewenste positie kunt vastzetten:

Installeren of verwijderen van de boor (Fig. 2 en 3) LET OP: Controleer altijd of het gereedschap is uitgeschakeld en zijn stekker uit het stopcontact is verwiderd alvorens de boor aan te brengen of te verwijderen. Voor HP2050 en HP2050F Om de boor te installeren, steekt u deze z0 ver mogelik in de boorkop. Draai de boorkop met de hand vast. Steek dan de boorkopsleutel in elk van de drie gaten en draai naar rechts vast. Zorg ervoor dat u de drie boorkopgaten gelikmatig aandraait Om de boor te verwijderen, draait u de boorkopsleutel in één van de gaten naar links en dan draait u de boorkop verder los met de hand. Breng de boorkopsleutel na gebruik weer in zijn oorspronkelike positie aan. Voor HP2051 en HP2051F Houd de ring op zijn plaats en draai de bus naar links om de boorkopklauwen te openen. Steek de boor 20 ver mogelikk in de boorkop. Houd daarna de ring stevig op zin plaats en draai de bus naar rechts om de boorkop vast te zetten. Om de boor te verwijderen, houdt u de ring op zijn plaats en draait u de bus naar links. iepteaanslag (Fig. 4) De diepteaanslag is handig voor het boren van gaten van geljke diepte. Maak de zihandgreep los en steek de diepteaanslag in het gat in de handgreepvoet. Stel de diepteaanslag af op de gewenste diepte en zet de zj- handgreep vast. OPMERKIN De diepteaanslag kan niet worden gebruikt in de positie waarbij deze tegen het tandwielhuis aanstoot. Werking van de trekschakelaar (Fig. 5) LET OP: Alvorens de machine op een stopcontact aan te sluiten, moet u altid controleren of de trekschakelaar juist werkt en bi het loslaten naar de “OFF” positie terugkeert. Om de machine te starten, drukt u gewoon de trekscha- kelaar in. Hoe dieper de trekschakelaar wordt ingedrukt, hoe sneller de machine draait. Om de machine uit te schakelen, de trekschakelaar loslaten. Voor continuë werking, drukt u de trekschakelaar in en dan drukt u de vastzetknop in. Om de machine vanuit deze vergren- delde stand te stoppen, de trekschakelaar volledig indrukken en deze dan loslaten Een snelheidsregelschroef is voorzien zodat de maxi- male draaisnelheid (variabel) kan worden beperkt. Draai deze schroef naar rechts voor een hogere snelheid, of naar links voor een lagere snelheid. Aanzetten van de lampen (HP2050F en HP2051F) LET OP: Kijk niet direct in het licht of de lichtbron. Druk de trekker in om de lamp aan te zetten. Laat de trekker los om de lamp uit te doen. OPMERKING: Gebruik een droge doek om vuil op de lamplens eraf te vegen. Let op dat u geen krassen maakt op de lamplens, aangezien de verlichtingssterkte daardoor zal verminde- ren. Werking van de omkeerschakelaar (Fig. 6) Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Schuif de omkeerscha- Kelaar naar de positie <> (zide A) voor rechise draai- richting, of naar de positie > (zide B) voor linkse draairichting. LET OP: + Controleer altid de draairichting alvorens het gereed- chap te gebruiken. + Gebruik de omkeerschakelaar alleen nadat het gereed- schap volledig tot stilstand is gekomen. Als u de draai- richting verandert voordat het gereedschap is gestopt, kan het gereedschap beschadigd raken. Snelheidswisselknop (Fig. 7) Met de snelheidswisselknop kunt u een van de twee beschikbare snelheidsbereiken vooraf kiezen. Draai deze knop zodat het pijltie op het gereedschapslichaam naar de positie * 1 * wijst voor lage snelheid, of naar de positie "IL" voor hoge snelheïd. Als de knop moeiljk te draaïen is, moet u de boorkop een beetje naar links of rechts draaien en daarna de knop opnieuw draaien. LET OP: + Gebruik de snelheidswisselknop alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draaisnelheid verandert voordat het gereedschap is gestopt, kan het gereedschap beschadigd raken. + Zet de snelheidswisselknop altid juist in een van beide posities. Als u het gereedschap gebruikt met de knop halerwege tussen de posities *1" en Il", kan het gereedschap beschadigd raken Kiezen van de gewenste werking (Fig. 8) Dit gereedschap heeft een werking-keuzehendel. Voor boren plus hameren, schuift u de hendel naar rechts {% symbool). Voor alleen boren, schuift u de hendel naar links ($ symbool). LET OP: Schuïf de werking-keuzehendel altid volledig naar de gewenste positie. Als u het gereedschap gebruikt met de hendel halverwege tussen de twee symbolen, kan het gereedschap beschadigd raken BEDIENING Hameren plus boren Voor het boren in beton, graniet, tegels e.d., moet u de werking-keuzehendel naar de positie van het {?_symbool schuiven voor ‘hameren plus boren”. Gebruik een boor met wolfraamcarbidepunt. Oefen geen grotere druk uit wanneer het boorgat verstopt raakt met schilfertjes of boorafval. Laat gewoon het gereedschap onbelast draaien en verwijder de boor gedeeltelik uit het boorgat. Door dit een paar keer te herhalen zal het boorgat schoon worden. Nadat het gat is geboord, gebruikt u het blaasbalgje om stof uit het gat weg te blazen. (Fig. 9) Boren Voor het boren in hout, metaal of kunststof, moet u de werking-keuzehendel naar de positie van het À symbool schuiven voor “alleen boren”. Boren in hout Voor boren in hout worden de beste resultaten verkregen met houtboren die voorzien zin van een geleideschroef. Het boren wordt dan vergemakkelijkt aangezien de gelei- deschroef de boor in het hout trek.

Boren in metaal Wanneer u begint te boren, gebeurt het dikwijls dat de boor slipt. Om dit te voorkomen slaat u tevoren met een drevel een deukje in het metaal op de plaats waar u wilt boren. Plaats vervolgens de boor in het deukje en start het boren. Gebruik altjd boorolie wanneer u in metaal boort. De einige uitzonderingen zijn ijzer en koper die “droog” geboord dienen te worden. LET OP. + Door teveel druk op het gereedschap uit te oefenen verloopt het boren niet sneller. Integendeel, teveel druk op het gereedschap zal alleen maar de boor beschadi- gen, de prestatie van het gereedschap verminderen en de gebruiksduur verkorten Op het ogenblik dat de boor uit het gat tevoorschin komt, wordt een enorme kracht uitgeoefend op het gereedschap en de boor. Houd daarom het gereed- Schap stevig vast en wees op uw hoede wanneer de boor doorheen het werkstuk begint te komen. Wanneer de boor klemraakt, keert u met de omkeer- schakelaar de draairichting om, om de boor uit het gat te krijgen. Pas echter op en houd het gereedschap ste- vig vast, aangezien het anders uit het gat weg kan schieten. Kieine werstukken dient u altijd eerst vast te zetten met een klemschroef of iets dergeliks.

ONDERHOUD LET OP: Zorg er altijd voor dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens werken aan de machine uit te voeren. Reinigen van de ventilatieopeningen (Fig. 10) Reinig regelmatig de ventilatieopeningen om te voorko- men dat deze verstopt raken met stof, vuil en dergelike. Opdat het gereedschap veilig en betrouwbaar lift, die- nen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita service centrum.

Wij verklaren hierbi] uitsluitend op eigen verantwoordelikheid dat dit produkt voldoet aan de volgende normen of genormaliseerde documenten,
