MANUALE UTENTE HP2051F MAKITA

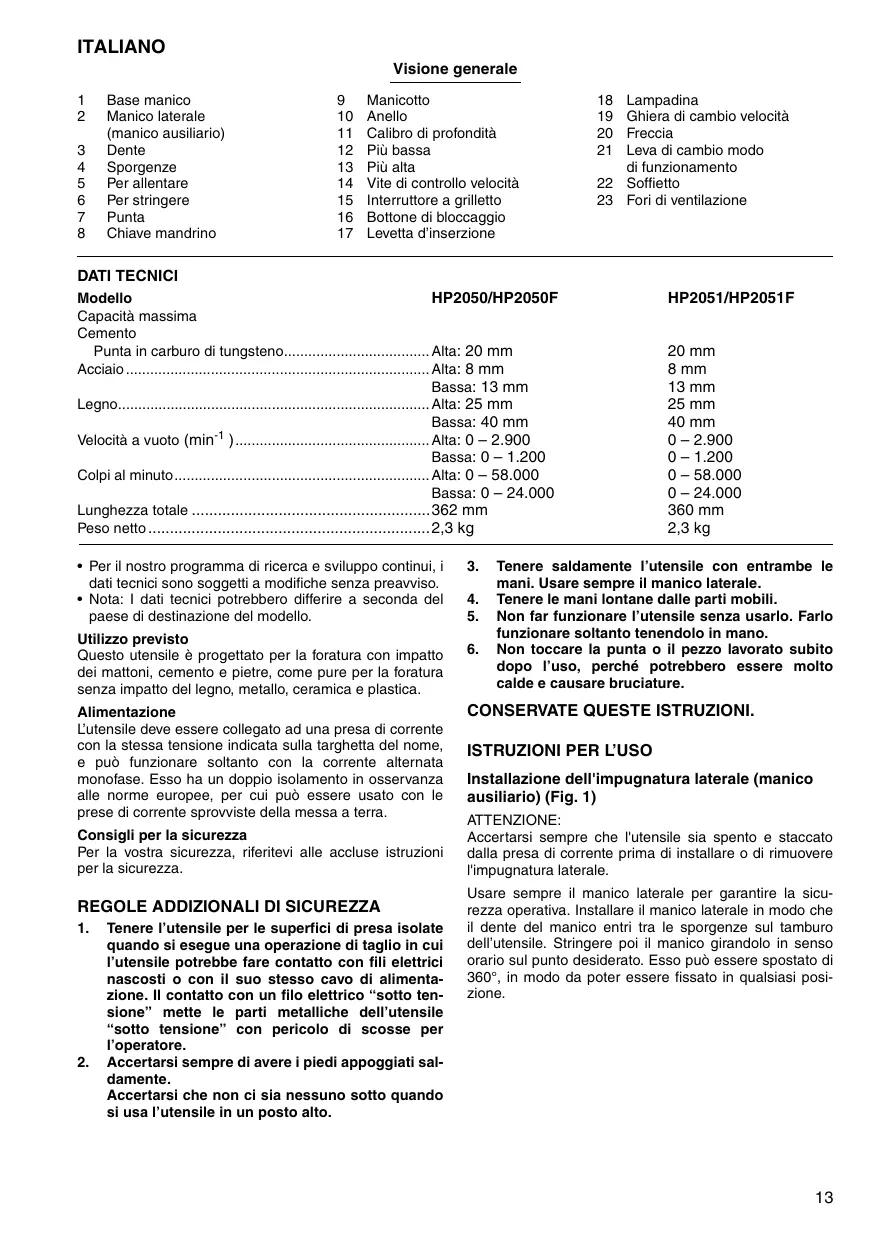

ITALIANO Visione generale 1 Base manico 9 Manicotto 18 Lampadina 2 Manico laterale 10 Anello 19 Ghiera di cambio velocità {manico ausiliario) 11. Calibro di profondità 20 Freccia 3 Dente 12. Pi bassa 21. Leva di cambio modo 4 Sporgenze 13 Piüalta di funzionamento 5 Perallentare 14. Vite di controllo velocità 22 Soffietto 6 Perstringere 15 Interruttore a grilletto 23. Fori di ventilazione 7 Punta 16. Bottone di bloccaggio 8 Chiave mandrino 17. Levetta d'inserzione DATI TECNICI Modello HP2050/HP2050F HP2051/HP2051F Capacità massima Cemento Punta in carburo di tungsteno. Alta: 20 mm 20 mm Acciaio . . Alta: 8 mm 8 mm Bassa: 18 mm 13 mm Legno Alta: 25 mm 25 mm Bassa: 40 mm 40 mm Velocità a vuoto (min! } Alta: 0 — 2.900 02.900 Bassa: 0 — 1.200 0- 1.200 Colpi al minuto.… Alta: 0 — 58.000 0- 58.000 Bassa: 0 — 24.000 0- 24.000 Lunghezza totale . 362 mm 360 mm Peso netto.. 8 kg 2,3kg + Per il nostro programma di ricerca e sviluppo continu, dati tecnici sono soggetti a modifiche senza preawviso. + Nota: | dati tecnici potrebbero differire a seconda del paese di destinazione del modello. Utilizzo previsto Questo utensile à progettato per la foratura con impatto dei mattoni, cemento e pietre, come pure per la foratura senza impatto del legno, metallo, ceramica e plastica. Alimentazione Lutensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e puè funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento in osservanza alle norme europee, per cui puè essere usato con le prese di corrente sprowiste della messa a terra. Consigli per la sicurezza Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

REGOLE ADDIZIONALI DI SICUREZZA

1. Tenere l'utensile per le superfici di presa isolate

quando si esegue una operazione di taglio in cui l’utensile potrebbe fare contatto con fili elettri nascosti o con il suo stesso cavo di alimenta- zione. ll contatto con un filo elettrico “sotto te sione” mette le parti metalliche dell'utensile “sotto tensione” con pericolo di scosse per l'operatore.

2. Accertarsi sempre di avere i piedi appoggiati sal-

damente. Accertarsi che non ci sia nessuno sotto quando si usa l’utensile in un posto alto.

3. Tenere saldamente l'utensile con entrambe le

mani. Usare sempre il manico laterale.

4. Tenere le mani lontane dalle parti mobil.

5. Non far funzionare l’utensile senza usarlo. Farlo

funzionare soltanto tenendolo in mano.

6. Non toccare la punta o il pezzo lavorato subito

dopo l'uso, perché potrebbero essere molto calde e causare bruciature. CONSERVATE QUESTE ISTRUZIONI.

ISTRUZIONI PER L'USO

Installazione del ausiliario) (Fig. 1) ATTENZIONE: Accertarsi sempre che l'utensile sia spento e staccato dalla presa di corrente prima di installare o di rimuovere l'impugnatura laterale. Usare sempre il manico laterale per garantie la sicu- rezza operativa. Installare il manico laterale in modo che il dente del manico entri tra le sporgenze sul tamburo dell’utensile. Stringere poi il manico girandolo in senso orario sul punto desiderato. Esso pud essere spostato di 360°, in modo da poter essere fissato in qualsiasi posi- zione impugnatura laterale (manico

Installazione o rimozione della punta ( ATTENZIONE: Assicuratevi sempre che l'utensile sia spento e che il cavo di alimentazione sia staccato dalla presa di corrente prima di installare o di rimuovere la punta. Per HP2050 e HP2050F Per installare la punta, metterla nel mandrino finché non puè andare più oltre. Stringere poi il mandrino a mano. Mettere la chiave del mandrino in ciascuno dei tre fori, e Stringere in senso orario. Stingere uniformemente tutti tre i fori. Per togliere la punta, girare la chiave del mandrino in senso antiorario in un solo foro, e allentare poi il man- drino a mano. Dopo aver usato la chiave del mandrino, rimetterla sempre nella sua posizione originale. Per HP2051 e HP2051F Tenere fermo l'anello e girare il manicotto in senso antio- rario per aprire le ganasce del mandrino. Inserire la punta nel mandrino finché non puè andare più oltre. Tenere saldamente l'anello e girare il manicotto in senso orario per stringere il mandrino. Per rimuovere la punta, tenere fermo l'anello e girare il manicotto in senso antio- rario. Asta di profondità (Fig. 4) Il asta di profondità à comodo per trapanare i fori a pro- fondità uniformi. Allentare il manico laterale e inserire il asta di profondità nel foro sulla base manico. Regolare il asta di profondità alla profondità desiderata, e stringere il manico laterale. NOTA Il asta di profondità non puè essere usata alla posizione dove sbatte contro l'alloggiamento dell'ingranaggio. Funzionamento dell'interruttore a grilletto (| ATTENZIONE: Prima di collegare l'utensile alla presa di corrente, accer- tarsi sempre che l'interruttore a grilletto funzioni corretta- mente e tomi sulla posizione “OFF' quando viene rilasciato. Per awviare l'utensile, schiacciare semplicemente l'inter- ruttore a grilletto. La velocità dell'utensile aumenta con l'aumentare della pressione sull'interruttore a grlletto. Rilasciare l'interruttore à grilletto per arrestare l'utensile. Per il funzionamento continuo, schiacciare l'interruttore a grilletto e spingere dentro il bottone di bloccaggio. Per arrestare l'utensile dalla posizione di bloccaggio, schiac- ciare completamente l'interruttore a grilletto e rilasciarlo. L'utensile ha una vite di controllo velocità che puè limi- tare la sua velocità massima (variabile). Girare la vite di controllo velocità in senso orario per le velocità pit alte, in senso antiorario per le velocità più basse. Accensione delle lampadine (HP2050F e HP2051F) ATTENZIONE: Non guardare la luce o guardare direttamente la fonte di luce. Per accendere la lampadina, schiacciare il grilletto. Rila- sciare il grlletto per spegnerla. .2e 3) ig. 5)

NOTA: Usare un panno asciutto per togliere lo sporco dalla lente della lampadina. Fare attenzione a non gratfiare la lente della lampadina, perché cid potrebbe ridurre l'ilumina- zione. Funzionamento dell'interruttore di inversione (Fig- 6) Questo utensile à dotato di un interruttore di inversione, per il cambiamento della direzione di rotazione. Spostare la leva dellinterruttore di inversione sulla posizione <= lato A) per la rotazione in senso orario, oppure sulla posizione > (lato B) per la rotazione in senso antiora- rio. ATTENZIONE: + Controllare sempre la direzione di rotazione prima di far funzionare l'utensile. + Usare l'interruttore di inversione soltanto dopo che l'ütensile si à fermato completamente. Cambiando la direzione di rotazione prima che l'utensile si sia fer- mato, lo si potrebbe danneggiare. Ghiera di cambio velocità (Fig. 7) Con la ghiera di cambio velocità si possono selezionare due gamme di velocità. Girare la ghiera in modo che la freccia sul corpo dell’utensile sia puntata verso la posi- zione " 1" sulla ghiera per la velocità bassa, o sulla posi- zione * IL" per la velocità alta. Se la ghiera è dura da girare, girare prima leggermente il mandrino in una o l'altra direzione, e girare poi di nuovo la ghiera. ATTENZIONE: + Usare la ghiera di cambio velocità soltanto dopo che l'ütensile si à fermato completamente. Cambiando la velocità prima che l'utensile si sia fermato, lo si potrebbe danneggiare. + Regolare sempre la ghiera di cambio velocità sulla posizione corretta. Se si fa funzionare l'utensile con la ghiera posizionata a metà tra le posizioni " 1" e "Il", lo si potrebbe danneggiare. Selezione del modo di funzionamento (Fig. 8) Questo utensile à dotato di una leva di cambio del modo di funzionamento. Per la rotazione con martellamento, spingere la leva a destra (simbolo ff). Per la rotazione soltanto, spingere la leva a sinistra (simbolo $). ATTENZIONE: Spingere sempre la leva di cambio modo di funziona- mento completamente sulla posizione desiderata. Se si fa funzionare lutensile con la leva posizionata a metà tra ï simboli del modo di funzionamento, lo si potrebbe dan- neggiare. FUNZIONAMENTO Operazione di foratura con martellamento Per forare cemento, granito, tegole, ecc., spostare la leva di cambio modo di funzionamento sulla posizione del Simbolo ® per usare il modo di ‘rotazione con martella- mento". Accertarsi di usare una punta al carburo di tung- steno. Non esercitare una pressione maggiore se il foro diventa intasato di trucioli o schegge. Fare invece girare l'utensile a vuoto e rimuovere parzialmente la punta dal foro. Ripetendo diverse volte questo procedimento, il foro si pulisce. Dopo aver trapanato il foro, usare il soffietto per togliere la polvere dal foro. (Fig. 9)

Operazione di foratura Per forare il legno, metallo o materiali di plastica, spo- Stare la leva di cambio modo di funzionamento sulla posi- zione del simbolo À per usare il modo di “rotazione soltant Foratura sul legno Quando si lavora sul legno i migliori risultati si ottengono con punte dotate di viti guida. La vite guida rende più facile la foratura perchè aiuta la punta ad entrare nel pezzo da lavorare. Foratura su metalli Per evitare che la punta scivoli all'inizio della foratura si suggerisce di fare un punto guida con un punzone sul punto dove si vuole fare il foro. Piazzare la punta sul punto punzonato e iniziare la foratura. Usare un olio lubrificatore quando si lavora su metalli. Le uniche ecce- Zioni sono ferro e ottone che richiedono di lavorare all'asciutto. ATTENZIONE: + Una pressione eccessiva sull’utensile non permette una lavorazione piu veloce. Infatti questa eccessiva pressione servirà solo a danneggiare la punta, a dimi- nuire le possibilità di lavorazione e aiuterà a danneg- giare l'utensile più in fretta. Al momento dell'uscita dal foro sulla punta viene eser- citata una forza tremenda. Tenere l'utensile ben fermo € fare attenzione al momento in cui la punta comincia ad uscire dall'altra parte del foro. Sempre fissare pezzi piccoli su morse oppure altri stru- menti di fissaggio. + Una punta che si é bloccata pud essere liberata inse- rendo il moto inverso dellutensile. Anche in questo caso, l'utensile torna indietro di colpo se non lo si tiene ben fermo. MANUTENZIONE ATTENZIONE: Prima di eseguire qualsiasi lavoro sull’utensile, accerta- tevi sempre che sia spento e staccato dalla presa di cor- rente. Pulizia dei fori di ventilazione (Fig. 10) Puïre periodicamente i fori di ventilazione per impedire che si intasino di polvere, sporco, ecc. Per mantenere la sicurezza e l'affidabilità del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assistenza Makita auto- rizzato.

DICHIARAZIONE DI CONFORMITÀ

CON LE NORME DELLA COMUNITÀ EUROPEA

Dichiariamo sotto la nostra sola responsabiltà che questo prodotto & conforme agli standard o documenti standardizzati seguenti
