BEDIENUNGSANLEITUNG HP2051F MAKITA

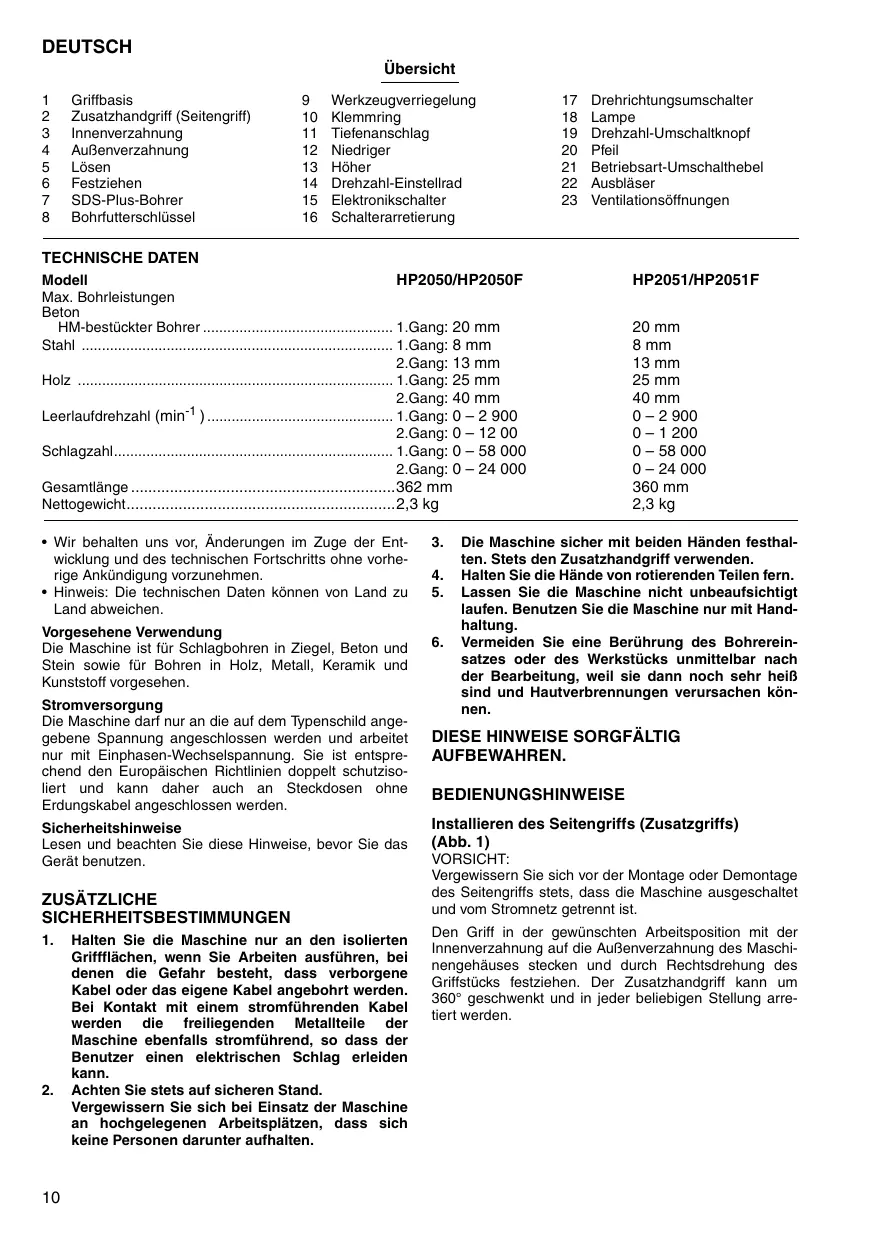

DEUTSCH Übersicht 1 Griffbasis 9 Werkzeugverriegelung 17. Drehrichtungsumschalter 2 Zusatzhandgriff (Seitengriff) 10 Klemmring 18 Lampe 3 Innenverzahnung 11 Tiefenanschlag 19 Drehzahl-Umschaltknopf 4 AuBenverzahnung 12 Niedriger 20 Pfeil 5 Lôsen 13 Hôher 21 Betriebsart-Umschalthebel 6 Festziehen 14 Drehzahl-Einstellrad 22 Ausbläser 7 SDS-Plus-Bohrer 15 Elektronikschalter 23 Ventilationsôffnungen 8 Bohriutterschlüssel 16 Schalterarretierung TECHNISCHE DATEN Modell HP2050/HP2050F HP2051/HP2051F Max. Bohrieistungen Beton HM-bestückter Bohrer . . 1.Gang: 20 mm 20 mm Stahl . 1.Gang: 8 mm 8mm 2.Gang: 13 mm 13 mm Hoiz .1.Gang: 25 mm 25 mm 2.Gang: 40 mm 40 mm Leerlaufdrehzahl (min! ) .1.Gang: 0 — 2 900 0-2 900 2.Gang: 0 — 12 00 0-1 200 Schlagzahl. .1.Gang: 0 — 58 000 0-58 000 2.Gang: 0 — 24 000 0-24 000 Gesamtiänge 362 mm 360 mm Nettogewichi. ,3 kg 2,3 kg + Wir behalten uns vor, Anderungen im Zuge der Ent- wicklung und des technischen Fortschritts ohne vorhe- rige Ankündigung vorzunehmen. + Hinweis: Die technischen Daten kônnen von Land zu Land abweichen. Vorgesehene Verwendung Die Maschine ist für Schlagbohren in Ziegel, Beton und Stein sowie für Bohren in Holz, Metall, Keramik und Künststoff vorgesehen. Stromversorgung Die Maschine darf nur an die auf dem Typenschild ange- gebene Spannung angeschlossen werden und arbeitet nur mit Einphasen-Wechselspannung. Sie ist entspre- chend den Europäischen Richlinien doppelt schutziso- liert und kann daher auch an Steckdosen ohne Erdungskabel angeschlossen werden. Sicherheitshinweise Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen. ZUSÂTZLICHE SICHERHEITSBESTIMMUNGEN

1. Halten Sie die Maschine nur an den isolierten

Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass verborgene Kabel oder das eigene Kabel angebohrt werden. Bei Kontakt mit einem stromführenden Kabel werden die freiliegenden Metallteile der Maschine ebenfalls stromführend, so dass der Benutzer einen elektrischen Schlag erleiden kann.

2. Achten Sie stets auf sicheren Stand.

Vergewissern Sie sich bei Einsatz der Maschine an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.

3. Die Maschine sicher mit beiden Händen festhal-

ten. Stets den Zusatzhandgriff verwenden. Halten Sie die Hände von rotierenden Teilen fern. Lassen Sie die Maschine nicht unbeaufsichtigt laufen. Benutzen Sie die Maschine nur mit Hand- haltung.

6. Vermeiden Sie eine Berührung des Bohrerein-

satzes oder des Werkstücks unmittelbar nach der Bearbeitung, weil sie dann noch sehr heiB sind und Hautverbrennungen verursachen kën- nen.

DIESE HINWEISE SORGFÂLTIG

AUFBEWAHREN. BEDIENUNGSHINWEISE Installieren des Seitengriffs (Zusatzgriffs) (Abb. 1) VORSICHT: Vergewissern Sie sich vor der Montage oder Demontage des Seitengriffs stets, dass die Maschine ausgeschaltet und vom Stromnetz getrennt ist. Den Griff in der gewünschten Arbeitsposition mit der Innenverzahnung auf die AuBenverzahnung des Maschi- nengehäuses stecken und durch Rechtsdrehung des Grifistücks festziehen. Der Zusatzhandgriff kann um 60° geschwenkt und in jeder beliebigen Stellung arre- tiert werden.

Montage und Demontage von Einsatzwerkzeugen (Abb. 2 u. 3) VORSICHT: Vergewissern Sie sich vor der Montage bzw. Demontage eines Einsatzwerkzeuges grundsätzlich, daB die Maschine abgeschaltet und der Netzstecker gezogen ist. Für HP2050 und HP2050F Das Einsatzwerkzeug so weit wie môglich in das Bohrfut- ter einsetzen. Das Bohrlutter von Hand festziehen. Den Bohrlutterschlüssel in jede der drei Bohrlutter-Bohrun- gen einsetzen und im Uhrzeïgersinn festziehen. An allen drei Bohrlutter-Bohrungen gleichmäBig spannen. Zum Entiernen eines Einsatzwerkzeuges den Bohrlutter- schlüssel in einer Bohrfutter-Bohrung gegen den Uhrzei- gersinn drehen. Danach kann das Bohriutter von Hand gelôst werden. Den Bohrfutterschlüssel nach Verwen- dung wieder in die dafür vorgesehene Halterung an der Schlagbohrmaschine einsetzen. Für HP2051und HP2051F Haiten Sie den Klemmring fest und drehen Sie die Werk- zeugverriegelung entgegen dem Uhrzeigersinn, um die Bohriutterbacken zu ôfinen. Führen Sie das Einsatzwerk- zeug bis zum Anschlag in das Spanniutter ein. Halten Sie den Klemmring fest und drehen Sie die Werkzeug- verriegelung im Uhrzeigersinn, um das Bohriutter festzu- ziehen. Zum Entfernen des Einsatzwerkzeugs halten Sie den Klemmring und drehen die Werkzeugverriegelung entgegen dem Uhrzeigersinn. Bohrtiefenbegrenzung (Abb. 4) Die Bohrtiefe kann über den Tiefenanschlag eingestellt werden. Dazu lôsen Sie den Zusatzhandgriff und führen den Tiefenanschlag in die Bohrung am Grif ein. Stellen Sie den Tiefenanschlag auf die gewünschte Bohrtiefe und ziehen anschlieBend den Zusatzhandgriff wieder fest. HINWEIS: Bei Positionierung des Tiefenanschlags gegen das Getriebegehäuse kann dieser nicht verwendet werden. Schalterfunktion (Abb. 5) VORSICHT: Vor dem AnschlieBen der Maschine an das Stromnetz stets überprüfen, ob der Elektronikschalter ordnungsge- mäB funktioniert und beim Loslassen in die AUS- Stel- lung zurückkehrt. Die Drehzahl erhôht sich durch verstärkte Druckaus- übung auf den Elektronikschalter. Zum Einschalten drül ken Sie den Elektronikschalter. Zum Ausschalten lassen Sie den Schalter los. Für Dauerbetrieb drücken Sie den Elektronikschalter und gleichzeitig die Schalterarretie- rung. Zum Ausschalten des Dauerbetriebs den Elektro- nikschalter drücken und wieder loslassen. Die Maschine ist mit einem Drehzahl-Einstellrad zur Begrenzung der maximalen Maschinengeschwindigkeit (variabel) ausgestattet. Drehen Sie das Drehzahl-Ein- Stellrad zum Erhôhen der Drehzahl nach rechts und zum Verringern der Drehzahl nach links. Einschalten der Lampen (HP2050F und HP2051F) VORSICHT: Blicken Sie nicht direkt in das Licht oder die Lichtquelle. Betätigen Sie den Ein-Aus-Schalter zum Einschalten der Lampe. Lassen Sie den Ein-Aus-Schalter zum Ausschal- ten der Lampe los. HINWEIS: Wischen Sie Schmutz auf der Linse der Lampe mit einem trockenen Tuch ab. Achten Sie sorgtältig darauf, dass Sie die Linse der Lampe nicht verkratzen, weil sich sonst die Lichtstärke verringert. Drehrichtungsumschalter (Abb. 6) Diese Maschine besitzt einen Drehrichtungsumschalter. Stellen Sie den Drehrichtungs-Umschalthebel | für Rechtsdrehung auf die Stellung <= (Seite A) oder für Linksdrehung auf die Stellung > (Seite B). VORSICHT: + Prüfen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen. + Betätigen Sie den Drehrichtungsumschalter erst, nach- dem die Maschine vôllig zum Stilstand gekommen ist. Durch Umschalten der Drehrichtung bei noch laufender Maschine kann die Maschine beschädigt werden. Drehzahl-Umschaltknopf (Abb. 7) Zweïi Drehzahibereiche kônnen mit dem Drehzahl- Umschaltknopf vorgewähit werden. Drehen Sie den Drehzahl-Umschaltknopf so, dass der Peil auf dem Maschinengehäuse für niedrige Drehzahl auf die Position "L", und für hohe Drehzahl auf die Position " 11 zeïgt. Falls sich der Knopf nur schwer drehen lässt, drehen Sie das Bohrlutter erst in beide Richtungen, bevor Sie den Knopf erneut drehen. VORSICHT: + Betätigen Sie den Drehzahl-Umschaltknopf erst, nach- dem die Maschine vôlig zum Stillstand gekommen ist. Durch Umschalten der Drehzahl bei noch laufender Maschine kann die Maschine beschädigt werden. + Rasten Sie den Drehzahl-Umschaltknopf stets korrekt in die jeweilige Position ein. Wird die Maschine bei einer Zwischenstellung des Drehzahl-Umschaltknopfes zwischen den Positionen " 1" und "II" betrieben, kann sie beschädigt werden. Wahl der Betriebsart (Abb. 8) Diese Maschine besitzt einen Betriebsart-Umschalthe- bel. Schieben Sie den Betriebsart-Umschalthebel für Schlagbohren nach rechts (Symbol ff). Schieben Sie den Betriebsart-Umschalthebel für Bohren nach links (Symbol #). VORSICHT: Schieben Sie den Betriebsart-Umschalthebel immer bis zum Anschlag auf die gewünschte Position. Wird die Maschine bei einer Zwischenstellung des Hebels zwi- schen den Betriebsartpositionen betrieben, kann sie beschädigt werden.

BETRIEB Schlagbohrbetrieb Schieben Sie den Betriebsart-Umschalthebel zum Boh- ren in Beton, Granit, Fliesen usw. zur Position des Sym- bols , um die Betrebsart "Schlagbohren" zu venwenden. Verwenden Sie unbedingt einen Bohrer mit Hartmetallspitze. Üben Sie keinen stärkeren Druck aus, wenn das Bohrloch mit Spänen oder Bohrmehl zugesetzt wird. Lassen Sie statt dessen die Maschine leer laufen, und ziehen Sie dann den Bohrer teilweise aus dem Bohr- loch heraus. Durch mehrmaliges Wiederholen dieses Vorgangs wird das Bohrioch ausgeräumt. Blasen Sie den Staub nach dem Bohren des Lochs mit einer Ausblaspi- pette aus dem Loch. (Abb. 9) Bohrbetrieb Schieben Sie den Betriebsart-Umschalthebel zum Boh- ren in Holz, Metall oder Kunststoff zur Position des Sym- bols $, um die Betriebsart "Bohren" zu verwenden. Bohren in Holz Beim Bohren in Holz lassen sich die besten Ergebnisse mit Holzbohrern, die mit einer Gewindespitze ausgestat- tet sind, erzielen. Die Gewindespitze erleichtert das Boh- ren, da sie den Bohrer in das Werkstück hineinzieht. Bohren in Metall Damit der Bohrer beim Anbohren nicht verläuft, ist die zu bohrende Stelle mit einem Kôrner anzukôrnen. Dann den Bohrer in die Vertietung setzen und die Maschine ein- schalten. Beim Bohren von Metal ein Schneïdôl venwen- den. NE-Metalle werden allerdings ohne Zugabe von Schneidemulsionen bearbeitet VORSICHT: + Ein zu starker Druck auf die Maschine bewirkt keine Beschleunigung der Bohrleistung. Ein zu hoher Schnittdruck führt zu einer Beschädigung der Bohrer- spitze und damit zu Verringerung der Bohrerstandzeit und Überanspruchung der Maschine. + Beim Austritt des Bohrers aus dem Werkstück wirkt ein hohes Rückdrehmoment auf die Maschine. Deshalb die Maschine gut festhalten und den Vorschub verrin- gen, wenn der Bohrer durch das Werkstück dringt. + Kieine Werkstücke stets in einem Schraubstock ein- spannen oder mit einer Schraubzwinge sichern. + Ein festsitzender Bohrer läBt sich durch Umschalten der Drehrichtung auf Linkslauf wieder herausdrehen. Die Maschine ist gut festzuhalten, da im Linkslauf ein hohes Rückdrehmoment auf die Maschine auftrit. WARTUNG VORSICHT: Vor Arbeiten an der Maschine vergewissern Sie sich, daB der Schalter in der Position OFF und der Netzstecker gezogen ist. Reinigen der Ventilationsôffnungen (Abb. 10) Reinigen Sie die Ventilationsôfinungen von Zeit zu Zeit, um Verstopfung durch Staub, Schmutz und dergleichen zu verhüten Zur Gewährieistung der Produktsicherheit und -zuverläs- sigkeit sind Reparaturen, Wartungsarbeiten und Einstel- lungen von einer Makita-Service-Slation auszuführen.

i overensstemmelse med Rädets Direktiver 73/23/EEC, 89/336/EEC og 98/37/EC. DEUTSCH | | SVENSKA CE-KONFORMITÂTSERKLARUNG Hiermit erklärt wir unter unserer allinigen Verantwortung, daB die- ses Produkt gemäB den Ralsdirekiven 73/23/EWG, 89/336/EWG und 98/37/EG mit den folgenden Normen bzw. Normendokumenten übereinstimmen: HD400, ENS0144, ENS5014, EN61 000.
