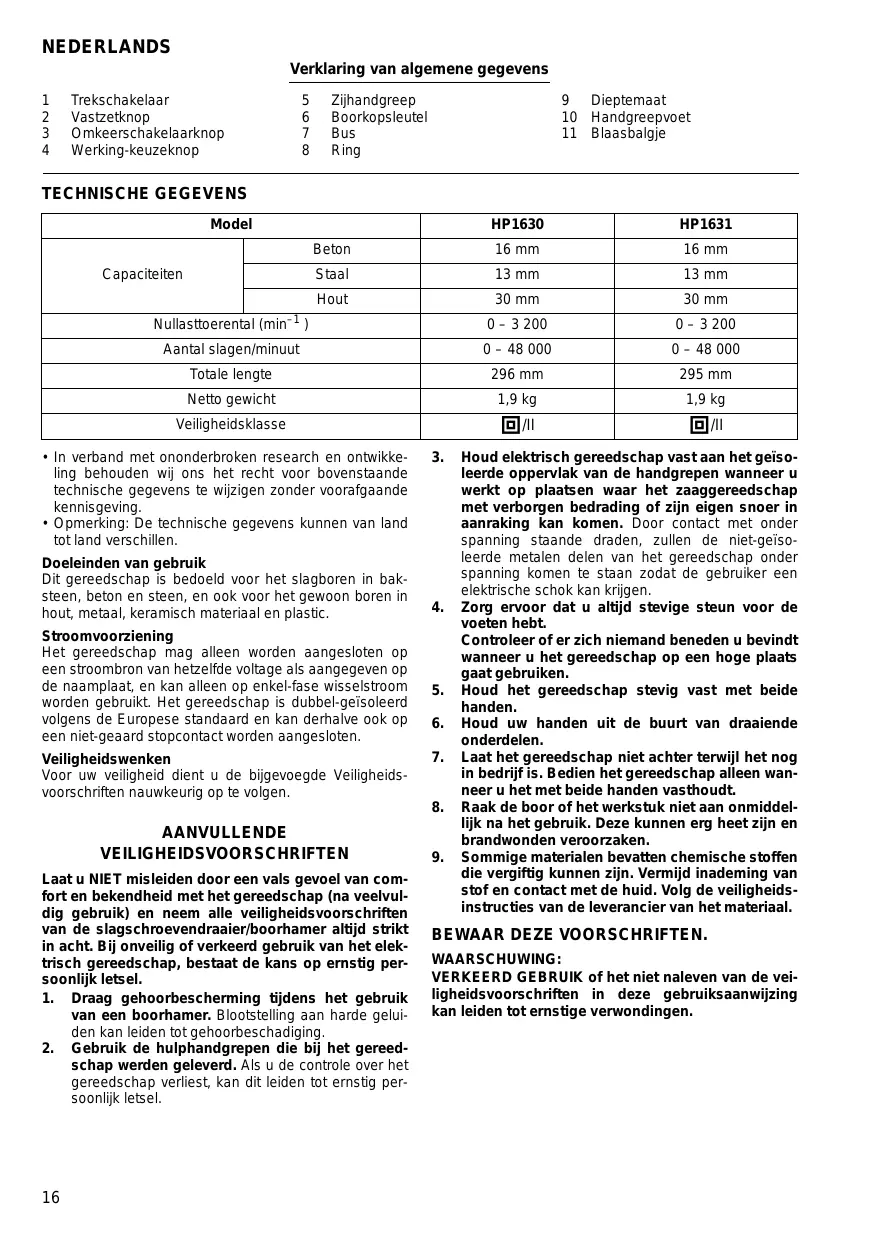

GEBRUIKSAANWIJZING HP1630 MAKITA
Verklaring van algemene gegevens
| 1 | Trekschakelaar | 5 | Zijhandgreep | 9 | Dieptemaat |
| 2 | Vastzetknop | 6 | Boorkopsstreutel | 10 | Handgreepvoet |
| 3 | Omkeerschakelaarknop | 7 | Bus | 11 | Blaasbalgje |
| 4 | Werking-keuzeknop | 8 | Ring | | |
TECHNISCHE GEGEVENS
| Model | HP1630 | HP1631 |
| Capaciteiten | Beton | 16 mm | 16 mm |
| Staal | 13 mm | 13 mm |
| Hout | 30 mm | 30 mm |
| Nullasttoerental (min-1) | 0 - 3 200 | 0 - 3 200 |
| Aantal slagen/minuut | 0 - 48 000 | 0 - 48 000 |
| Totale lengte | 296 mm | 295 mm |
| Netto gewicht | 1,9 kg | 1,9 kg |
| Veiligheidsklasse | 回/II | 回/II |
- In verband met ononderbroken research en ontwikkeling behonden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
- Opmerking: De technische gegevens können van land tot land verschillen.
Doeleinden van gebruik
Dit gereedschap is bedoeld voor het slagboren in baksteen, beton en steen, en ook voor het gewoon boren in hout, metaal, keramisch materiaal en plastic.
Stroomvoorziening
Het gereedschap mag alleen worden aangesloten op een stroobron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gezebrukt. Het gereedschap is dubbel-geisoleerd volgens de Europese standarden kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.
Veiligheidswenken
Voor uw veiligheid dient u de bijgevoegde Veiligheidsvoerschriften nauwkeurig op te volgen.
AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN
Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alleeiligeidsvoorschriften van de slagschroevendraier/boorhamer altijd strikt in acht. Bij onveilig of verkeerd gebruik van het elektrisch gereedschap, bestaat de kans op ernstigsoonlijk letsel.
- Draag gehoorbeschermingijdens het gebruik van een boorhamer. Bootstelling aan harde geluiden kan leiden togethoorbeschadiging.
-
Gebruik de hulphandgrepen die bij het gereedschap werden geleverd. Als u de controle over het gereedschap verliest, kan dit leiden tot ernstigsoonlijk letsel.
-
Houd elektrisch gereedschap vast aan het geisoleerde oppervlak van de handgrepen wanneer u Werkt opplaaten waar het zaaggereedschap met verborgen bedrading of zich eigena snoer in aanraking kan komen. Door contact met onder spanning staande draden, zullen de Niet-geisoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.
- Zorg ervoor dat u altijd stevige steun voor de voeten hebt.
Controller er zich niemand beneden u befindt wanner u het gereedschap op een hoge plaat gaat gebruiken.
- Houd het gereedschap stevig vast met beiden handen.
- Houd uw handen uit de buurt van draaiende onderdelen.
- Laat het gereedschap Niet acheer terwijl het nog in bedrijf is. Bedien het gereedschap alleen wanner u het met beiden handen vasthoudt.
- Raak de boor of het werkstuk Niet aan onmiddelijk na het gebruik. Deze können erg heet zijn en brandwonden veroorzaken.
- Sommige materialen bevatten chemische stoffen die vergiftig{kennen,zijn.Vermijd inademing van stof en contact met de huid.Volg de veiligheids-instructies van de leverancier van het materiaal.
BEWAAR DEZE VOORSCHRIFTEN.
WAARSCHUWING:
VERKEERD GEBRUIK of het Niet naleven van de verligheidsvoorschriften in deze gebruksaanwijzing kan leiden to ernstige verwondingen.
BESCHRIJVING VAN DE FUNCTIONS
LET OP:
Zorg alkjd dat het gereedschap isuitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens de functies op het gereedschap af te stellen of te controlen.
Werking van de trekschakelaar (Fig. 1)
LET OP:
- Voordat u de stekker van het gereedschap op een stopcontact aansluit, moet u altijd controlleren of de trekschakelaar juist werkert en bij het loslaten maar de "OFF" positie terugkeert.
- De trekschakelaar kan worden vergrendeld in de "ON" positie voor comfortabile bedieningijdens doorlopend gebruik. Wees voorzichtig wonneer u de trekschakelaar in de "ON" positie vergrendelt en houd het gereedschap stevig vast.
Om het gereedschap te starten, drukt u de trekschakelaar gewoon in. Hoe harder u de trekschakelaar indrukt, hoe sneller het gereedschap draait. Laat de trekschakelaar los om het gereedschap te stoppen.
Voor doorlopend gebruik drukt u eerst de trekschakelaar en verrolgens de vastzetknop in.
Om het gereedschap vanuit deze vergrendelde stand te stoppen,要去 u de trekschakelaar volledig indrukken en hem dan loslaten.
Werking van de omkeerschakelaar (Fig. 2)
Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar maar de positie (zijde A) voorrechtse draairichting, of waar de positie (zijde B) voor linkse draairichting.
LET OP:
- Controller altijd de draairichting alvorens het gereed-schap te gebruiken.
- Gebruik de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draairichting verandert terwijl de boor nog draait, kan het gereedschap beschadigd raken.
- Als de trekschakelaar Niet kan worden ingedrukt, moet u controlleder den de omkeerschakelaar volledig in de positie (zijde A) of positie (zijde B) is gezet.
Kiezen van de gewenste werking (Fig. 3)
Dit gereedschap heeft een werking-keuzeknop. Voor roteren (boren) plus hameren schuift u de werking-keuzeknop maar rechts (symbool). Voor alleen roteren (boren), schuift u hem maar links (symbool).
LET OP:
- Schuif de keuzeknop algid volledig maar de gewenste positie. Als u het gereedschap gebruukt met de keuzeknop halverwege:tussen de twee symbolen geplaatst, kan het gereedschap beschadigd raken.
INEENZETTEN
LET OP:
- Controller altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd voordat u enig werk aan het gereedschap uitvoert.
Installeren van de zijhandgreep (hulphandgreep) (Fig. 4)
Gebruik alsijid de zijhandgreep om een veilig gebruik te verzekeren. Installer de zijhandgreep op de schacht van het gereedschap.
Zet verzolgens de zijhandgreep stevig vast door deze in de gewenste positie rechtsom te draaien. De handgreep kan 360^ worden gedraaid zodat u deze in elke gewenste positie kunt vastzetten.
OPMERKING:
- Wonneer de dieptemaat gemonteerd is, kan de zijhandgreep geen 360^ worden gedraaid.
Installeren of verwijderen van de booor
Voor Model HP1630 (Fig. 5)
Om de boor te installereren, steekt u deleze zo ver möglichk in de boorkop. Draai de boorkop met de hand vast. Steek verrolgens de boorkopsleutel in elk van de drie gaten en draai hierrechts vast. Zorg ervoor dat u de drie boorkop-gaten gelijkmatig aandraait.
Om de boor te verwijderen, draaat u de boorkopsleutel in een van de gaten maar links, en daarna draaat u de boorkop verder los met de hand.
Voor Model HP1631 (Fig. 6)
Houd de ring vast en draai de bus waar links om de klauwen van de boorkop te openen. Steek de booor zo ver mogelijk in de boorkop. Houd de ring weer stevig vast en draai de bus waar rechts om de boorkop vast te zetten.
Om de boor te verwijderen, houdt u de ring vast en draait u de bus maar links.
Dieptemaat (Fig. 7)
De dieptemaat is nuttig voor het boren van gaten van geldijke diepte. Maak de zijhandgreep los en steek de dieptemaat in het gat in de zijhandgreep. Stel de dieptemaat in op de gewenste diepte en zet de zijhandgreep vast.
OPMERKING:
- De dieptemaat kan nicht worden gebruikt in de positie waar bij deze gegen het lichaam van het gereedschap zich.
BEDIENING
Hamerend boren (Fig. 8)
Gebruik waarom altiid de zijhandgreep (hulphandgreep) en houd het gereedschapijdens het gebruik stevig vast bij zwelde zijhandgreep als de hoofhandgreep.
LET OP:
- Op het moment dat de boor door het gat heen dringt, of wanneer het boorgat verstopt raakt met spanen en metaaldeeltjes, of wanneer het gereedschap op versterkingsstaven in gewapend beton stoot, worden er plotseling een enorme wringskracht op het gereedschap/boor uitgeoefend. Gebruik waarom.altijd de zijhandgreep (hulphandgreep) en houd het gereedschap tijdens het gebruik stevig vast bij zowel de zijhandgreep als de hoofhandgreep. Als u dit Niet doet, kunt u de controle over het gereedschap verliezen en mogelijk zware verwondingen oplopen.
Wanneer u in beton, graniet, tegels e.d. gaat boren, dient u de werking-keuzeknop in te stellen op de positie om de "boren plus hameren" werking te kiezen.
Gebruik.altijd een boor met een wolfraamcarbide boorpunt.
Plaats de boorpunt op de plaatssaar u wilt boren en druk de trekschakelaar in. Forcear het gereedschap Niet. Een lichte druk geeft de beste resultaten. Houd het gereedschap stevig vast en zorg dat de boor Niet uit het gat wegslipt.
Oefen geen grotere druk uit wanner het boorgat verstoapt raakt met spanen of schilfertjes. Laat inplaats waar van het gereedschap onbelast draaien en verwijder de boor gedeelrijk uit het boorgat. Wanner u dit eenaar keer herhaalt, za het boorgat schoon worden en kunt u normal averder boren.
Blaasbalgje (los verkrijgbaar accessoire) (Fig. 9)
Gebruik het blaasbalgje nadat het gat is geboard, om stofuit het gat weg te blazen.
Boren
Wanneer u in hout, metaal of plastic materialen gaat boren, dient u de werkung-keuzeknop in te stellen op de positie om de "alleen boren" werking te kiezen.
Boren in hout
Bij boren in hout krijt u de Beste resultaten met houtbo- ren die voorzien zijn van een geleideschroef. Het boren wordt dan vergemakkelijkt aangezien de geleideschroef de boor in het hout trekt.
Om te voorkomen dat de boor slipt wanner u een gat begint te boren, moet u met een drevel en een hamer vooraf een deukje sloan op deplaats waar u wilt boren. Plaatservolgens de boorpunt in het deukje en begin te boren.
Gebruik alkij boorolie wanseer u in metaaal boort. De enige uitzonderingen zijn ijzer en koper die droog geboord dienen te worden.
LET OP:
- Door overmatige druk op het gereedschap uit te oefen den verloopt het boren nicht sneller. Integendeel, bij overmatige druk op het gereedschap za de boorpunt beschadigd raken, zullen de prestaties van het gereedschap verslechteren, en za het gereedschap minder lang meegaan.
Op het moment dat de boor door het gat heb dringt, worden enorme spanningen uitgeoefend op het gereedschap/boor. Houdaarom het gereedschap stevig vast en wees op uw hoede wanner de boor door het werkstuk heb begun te dringen.
- Wanner de boor klemraakt, keert u met de omkeerschakelaar gewoon de draairichting om, om de boor uit het gat te krijgen. Houd het gereedschap echter goed vast,,ondat het anders plotseling uit het gat weg kan schieten.
- Zetkleine werkstukken alkijd goed vast in een span-schroef of iets dergelijks.
ONDERHOUD
LET OP:
Zorg altijd dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderv alvorens inspectie of onderhoud an het gereedschap uit te voeren.
Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, inspectie en verranging van de koolorstels, en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd bij een erkend Makita servicecentrum of fabriekscentrum, en alti\diet met gebruik van originele Makita verrangingsonderdelen.
ACCESSIONS
LET OP:
- Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing worden beschreven. Het gebruik van andere accessoires of hulpstukken kan geleaar voor personlijke verwonding opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor het gespecifieerde doel.
Wenst umeer informatie over deze accessoires, neem dan contact op met het dichtstbijzijnde Makita servicecentrum.
Boor met wolfraamcarbide boorpunt
- Blaasbalgje
Veiligheidsbril
- Sleutelloze boorkop 13
- Boorkop
- Handgreepmontage
Dieptemaat
Wij verwklaren hierbijuitsluitend op eigena verantwoordelijkheid dat dit produkt voldoet aan de volgende normen van genormaliseerde documenten,
EN60745, EN55014, EN61000
in overeenstemming met de richtlijnen van de Raad 2004/108/EC en 98/37/EC.
ESPANOL
Verantwoordelijkke fabrikant:
Fabricante responsable:
Makita Corporation
3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAN
Erkende vertegenwoordiger in Europa:
Representante autorizzato en Europa:
MAKITA International Europe Ltd.
Alleen voor Europese landen
Geluidsniveau
De typisch, A-gewogen geluidsniveauaust vastgesteld volgens EN60745-2-1:
Geluidsdrukniveau (L_DA) : 97 dB (A)
Geluidsenergie-niveau (L_WA) : 108 dB (A)
Onnauwkeurigheid (K): 3 dB (A)
Draag oorbeschemers.
Trilling
De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN60745-2-1:
Toepassing: hamerboren in beton
Trillingsemissie (a_h,ID) .. 17m / s^2
Onnauwkeurigheid (K):1,5 m/s²
Toepassing: boren in metaal
Trillingsemissie (a_h,D) : 2,5 m/s
Onnauwkeurigheid (K): 1,5 m/s²
