GEBRUIKSAANWIJZING HP2071 MAKITA

NL 2-snelheden hamerboor

Gebruiksaanwijzing

Voor dit gereedschap worden de volgende symbolen gebruikt. Zorg ervoor dat u de betekenis van deze symbolen begrijpt alvorens het gereedschap te gebruiken.

Simbolos

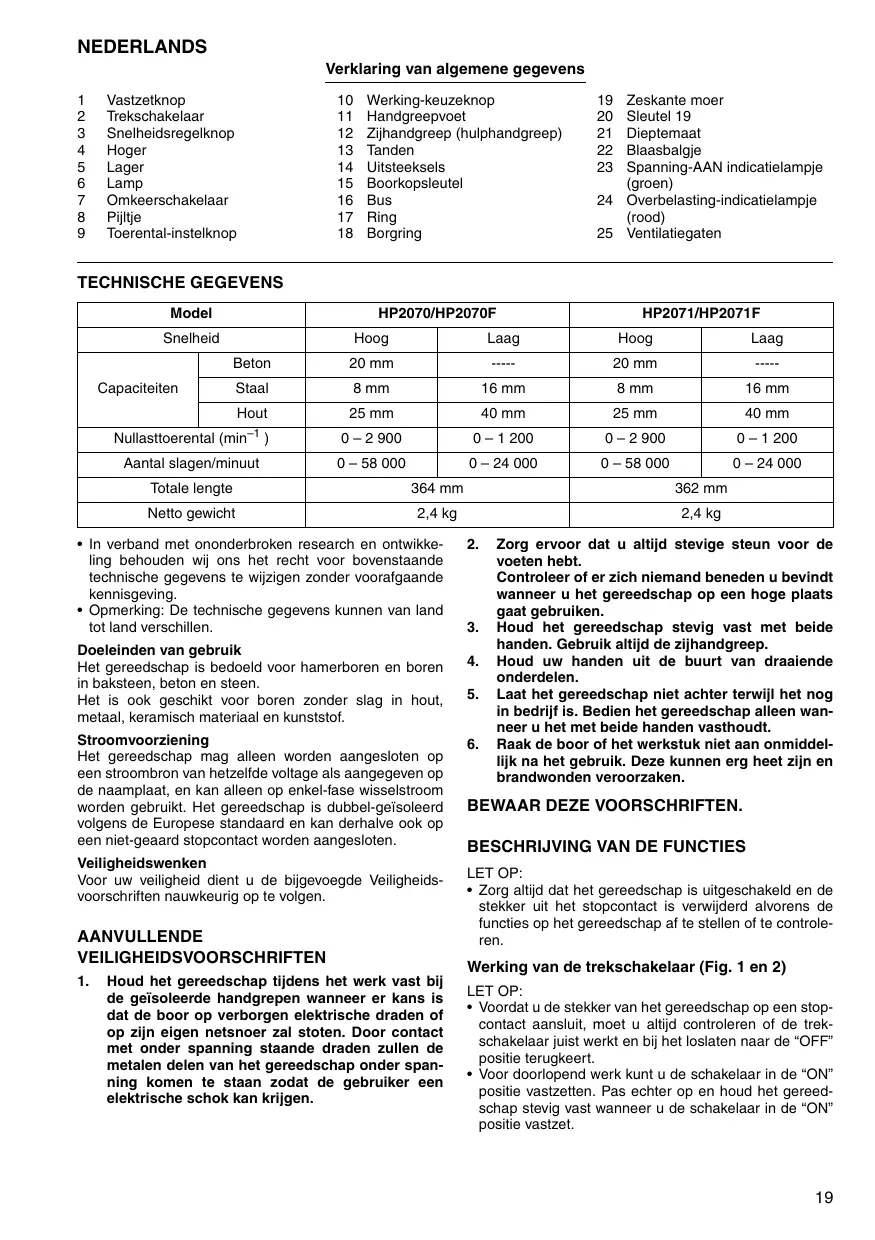

		Verklaring van algemene gegevens
1	Vastzetknop	10 Werking-keuzeknop	19 Zeskante moer
2	Trekschakelaar	11 Handgreepvoet	20 Sleutel 19
3	Sneltheidsregelknop	12 Zijhandgreep (hulphandgreep)	21 Dieptemaat
4	Hoger	13 Tanden	22 Blaasbalgje
5	Lager	14 Uitsteeksels	23 Spanning-AAN indicatielampje
6	Lamp	15 Boorkopsstreutel	(groen)
7	Omkeerschakelaar	16 Bus	24 Overbelasting-indicatielampje
8	Pijtje	17 Ring	(roof)
9	Toerental-instelknop	18 Boring	25 Ventilatiegaten

TECHNISCHE GEGEVENS

Model		HP2070/HP2070F		HP2071/HP2071F
Snelheid		Hoog	Laag	Hoog	Laag
Capaciteiten	Beton	20 mm	-----	20 mm	-----
	Staal	8 mm	16 mm	8 mm	16 mm
	Hout	25 mm	40 mm	25 mm	40 mm
Nullasttoerental (min-1)		0 - 2 900	0 - 1 200	0 - 2 900	0 - 1 200
Aantal slagen/minuit		0 - 58 000	0 - 24 000	0 - 58 000	0 - 24 000
Totale lengte		364 mm		362 mm
Netto gewicht		2,4 kg		2,4 kg

• In verband met ononderbroken research en ontwikkeling behonden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisveging.
• Opmerking: De technische gegevens können van land tot land verschillen.

Doeleinden van gebruik

Het gereedschap is bedoeld voor hamerboren en boren in baksteen, beton ensteen.

Het is ook geschikt voor boren zonder slag in hout, metaal, keramisch materiaal en kunststof.

Stroomvoorziening

Het gereedschap mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gezrukt. Het gereedschap is dubbel-geisoleerd volgens de Europese standard en kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Veiligheidswenken

Voor uwveiligheid dient u de bijgevoegde Veiligheidsvoerschriften nauwkeurig op te volgen.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN

1. Houd het gereedschapijdens het werk vast bij de geisoleerde handgrepen wanner er kans is dat de boor op verborgen elektrische draden of op zich eigenven netsnoer za stoten. Door contact met onder spanning staande draden zullen de metalen delen van het gereedschap onder spanning komen te staan zodate gebruiker een elektrische schok kan krijgen.

2. Zorg ervoor dat u altijd stevige steun voor de voeten hebt. Controller er zich niemand beneden u bevindt wanner u het gereedschap op een hogeplaats gaat gebruiken.

3. Houd het gereedschap stevig vast met beiden handen. Gebruik.altijd de zijhandgreep.
4. Houd uw handen uit de buurt van draaiende onderdelen.
5. Laat het gereedschap Niet acheer terwijl het nog in bedrijf is. Bedien het gereedschap alleen wanner u het met beiden handen vasthoudt.
6. Raak de boor of het werkstuk Niet aan onmiddelijk na het gebruik. Deze können erg heet zich en brandwonden veroorzaken.

BEWAAR DEZE VOORSCHRIFTEN.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

Zorg algtd dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens de functies op het gereedschap af te stellen of te controlen.

Werking van de trekschakelaar (Fig. 1 en 2)

LET OP:

• Voordat u de stekker van het gereedschap op een stopcontact aansluit, moet u altijd controlleren of de trekkschakelaar juiest werkt en bij het loslaten maar de "OFF" positie terugkeert.
• Voor doorlopend werk(Int)kunt u de schakelaar in de "ON" positie vastzetten. Pas erchter op en houd het gereed-schap stevig vast wonneer u de schakelaar in de "ON" positie vastzet.

Om het gereedschap te starten, drukt u de trekschakelaar gewoon in. Hoe harder u de trekschakelaar indrukt, hoe sneller het gereedschap draait. Laat de trekschakelaar los om het gereedschap te stoppen.

Voor doorlopend gebruik drukt u eerst de trekschakelaar en verrolgens de vastzetknop in.

Om het gereedschap vanuit deze vergrendelde stand te stoppen, moet u de trekschakelaar volledig indrukken en hem dan loslaten.

Een snelheidsregelknop is voorzien om de maximale snelheid van het gereedschap te beperken (variabel). Draai de snelheidsregelknop maar rechts voor hogere snelheid, of waar links voor lagere snelheid.

De lamp aanzetten (Fig. 3)

Voor Model HP2070F, HP2071F

LET OP:

• Kijk Niet direct in het Licht van de lamp.

Druk de trekschakelaar in om de lamp aan te zetten. Laat de trekschakelaar los om de lamp UIT te doein.

OPMERKING:

• Gebruik een droge doek om vuil op de lens van de lamp eraf te vegen. Pas op dat u de lens van de lamp niet krast, odomat de verlichtingssterkte daardoor za verminderen.

Werking van de omkeerschakelaar (Fig. 4)

Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar maar de positie (zijde A) voorrechtse draairichting, of maar de positie (zijde B) voor linkse draairichting.

LET OP:

• Controller altijd de draairichting alvorens het gereed-schap te gelebruiken.
• Gebruik de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekommen. Als u de draairichting verandert verwijl de boor nog draait, kan het gereedschap beschadigd raken.
• Als de trekschakelaar Niet kan worden ingedrukt, moet u controlleder de omkeerschakelaar volledig in de positie (zijde A) of positie (zijde B) is gezet.

Kiezen van het toerental (Fig. 5)

Met de toerental-instelknop können twee toerentalbereiken vooraf worden gekozen.

Draai de instelknop zodenig dat het pijtje op de knop tegenover "I" op het lichaam van het gereedschap komt te staan voor laag toerental, of tegenover "II" voor hoog toerental.

Als de knop moeilijk draait, moet u de boorkop even in\ beide richtingen draaien en daarna de knop opnieuw\ draaien.

LET OP:

• Gebruik de toerental-instelknop alleen nadat het gereedschap volledig tot stilstand is gekommen. Als u het toerental verandert toenwijl de booor nog draait, kan het gereedschap beschadigd raken.
• Zet de toerental-instelknop aktijd nauwkeurig in de juiste positie. Als u het gereedschap gebruikt met de toerental-instelknop halverwege:tussen de posities "I" en "II" geplaatst, kan het gereedschap beschadigd raken.

Kiezen van de gewenste werkking (Fig. 6)

Dit gereedschapeft een werking-keuzeknop.Voor roteren (boren) plus hameren schuift u de werking-keuzeknop naar rechts (了 symbol).Voor alleen roteren (boren), schuift u hem maar links (了 symbol).

LET OP:

Schuif de keuzeknop altijd volledig maar de gewenste positie. Als u het gereedschap gebruikt met de keuzeknop halverwege:tussen de twee symbolen geplaatst, kan het gereedschap beschadigd raken.

INEENZETTEN

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de steker uit het stopcontact is verwijderd voordat u enig werk aan het gereedschap uityoert.

Installeren van de zijhandgreep (hulphandgreep) (Fig. 7)

Gebruik alsid je zijhandgreep om een veilig gebruik te verzekeren. Installer de zijhandgreep zodanig dat de tanden op de handgreepussen de uitsteeksels op de schacht van het gereedschap komen te zitten.

Zet verwolgens de handgreep vast door deze rechtsom\ haar de gewenste positie te draaien. De handgreep kan 360^ worden gedraaid zodate u deze in elke gewenste\ positie kunt vastzetten.

Installeren of verwijderen van de booor

Voor Model HP2070, HP2070F (Fig. 8)

Om de boor te installereren, steekt u deleze zo ver möglichk in de boorkop. Draai de boorkop met de hand vast. Steek verrolgens de boorkopsleutel in elk van de drie gaten en draai maar rechts vast. Zorg ervoor dat u de drie boorkopgaten gelijkmatig aandraait.

Om de boor te verwijderen, draauit u de boorkopsleutel in een van de gaten waar links, en daarna draauit u de boorkop verder los met de hand.

Berg de boorkopsleutel na het gebruik wee op zijn oorpronkelijke plaats op.

Voor Model HP2071, HP2071F (Fig. 9)

Houd de ring vast en draai de bus waar links om de klauwen van de boorkop te openen. Steek de booor zo ver mogelijk in de boorkop. Houd de ring weer stevig vast en draai de bus maar rechts om de boorkop vast te zetten.

Om de boor te verwijderen, houdt u de ring vast en draait u de bus maar links.

OPMERKING:

• Als de sleutelloze boorkop Niet kan worden losgedraaid onward een boor in die klauwen van de boorkop vastgklemd zit, kut u de boorkop als volgt losmaken.

• Houd de bus stevig op haar plaats met een waterpomptang of iets dergelijks. (Let op: Zet de tang nicht op de borgring.)

• Zet de sleutel 19, een verstelbare sleutel of een andere geschiktte sleutel op de zeskante moer aan de voorkant van de boorkop. Draai de sleutel recht som om de boorkop los te draaien, zoals afgebeeld in Fig. 10.

Dieptemaat (Fig. 11)

De dieptemaat is nuttig voor het boren van gaten van geldijke diepte. Maak de zijhandgreep los en steek de dieptemaat in het gat in de zijhandgreep. Stel de dieptemaat in op de gewenste diepte en zet de zijhandgreep vast.

OPMERKING:

• De dieptemaat kan nicht worden gebruikt in de positie waarbij deze gegen het lichaam van het gereedschap zit.

BEDIENING

Hamerend boren

LET OP:

• Op het moment dat de boor door het gat heen dringt, of wanneer het boorgat verstopt raakt met spanen en metaaldeeltjes, of wanneer het gereedschap op versterkingsstaven in gewapend beton stoot, worden er plotseling een enorme wringingskracht op het gereedschap/boor uitgeoefend. Gebruik waarom.altijd de zijhandgreep (hulphandgreep) en houd het gereedschappijdens het gebruik stevig vast bij zowel de zijhandgreep als de hoofdhandgreep. Als u dit Niet doet, kunt u de controle over het gereedschap verliezen en möglichk zware verwondingen oplopen.

Wanneer u in beton, graniet, tegels e.d. gaat boren, dient u de werkung-keuzeknop in te stellen op de positie om de "boren plus hameren" werkung te kiezen.

Gebruik.altijd een boor met een wolfraamcarbide boorpunt.

Plaats de boorpunt op de plaatssaar u wilt boren en druk de trekschakelaar in. Forceer het gereedschap Niet. Een lichte druk geeft de beste resultaten. Houd het gereedschap stevig vast en zorg dat de boor Niet uit het gatwegslipt.

Oefen geen grotere druk uit wanner het boorgat verstoapt raakt met spanen of schilfertjes. Laat inplaats waar van het gereedschap onbelast draaien en verwijder de boor gedeeltelijk uit het boorgat. Wanner u dit eenaar keer herhaalt, za het boorgat schoon worden en kunt u normalaal verdener boren.

Blaasbalgje (los verkrijgbaar accessoire) (Fig. 12)

Gebruik het blaasbalgje nadat het gat is geboard, om stofuit het gat weg te blazen.

Boren

Wanneer u in hout, metaal of plastic materialen gaat boren, dient u de werkung-keuzeknop in te stellen op de positie om de "alleen boren" werkung te kiezen.

Boren in hout

Bij boren in hout krijgt u de Beste resultaten met houtboren die voorzien zijn van een geleideschroef. Het boren worden dan vergemakkelijkt aangezien de geleideschroef de boor in het hout trekt.

Boren in metaal

Om te voorkomen dat de boor slipt wanner u een gat begint te boren, moet u met een drevel en een hamer vooraf een deukje slaan op deplaats waar u wilt boren. Plaatservolgens de boorpunt in het deukje en begin te boren.

Gebruik alkild boorolie wanneer u in metaaal boort. De enige uitzonderingen zijn ijzer en koper die droog geboord dienen te worden.

LET OP:

• Door overmatige druk op het gereedschap uit te oefen den verloopt het boren nicht sneller. Integendeel, bij overmatige druk op het gereedschap za de boorpunt beschadigd raken, zullen de prestaties van het gereedschap verslechteren, en za het gereedschap minder lang meegaan.
  Op het moment dat de boor door het gat heb dringt, worden enorme spanningen uitgeoefend op het gereedschap/boor. Houd waarom het gereedschap stevig vast en wees op uw hoede wanneer de boor door het werkstuk heb begint te dringen.
• Wanner de boor klemraakt, keert u met de omkeerschakelaar gewoon de draairichting om, om de boor uit het gat te krijgen. Houd het gereedschap echter goed vast,,ondat het anders plotseling uit het gat weg kan schieten.
• Zetkleinewerkstukkenaltijd goed vast in een span-schroef of iets dergelijks.

Wanneer u in hout, metaal of plastic materialen gaat boren, dient u de werkung-keuzeknop in te stellen op de positie om de "alleen boren" werkung te kiezen.

ONDERHOUD

LET OP:

Zorg altiqd dat het gereedschap is uitgeschakeld en de stekker ut het stopcontact is verwijderd alvorens inspectie of onderhoud aan het gereedschap ut te voeren.

Indicatielampjes (Fig. 13)

Het groene spanning-AAN indicatielampje brandt wanneer het gereedschap is ingeschakeld. Als het indicatielampje brandt maar het gereedschap Niet start,+zijn de koolborstels maybelukt versleten, of is er een defect in het elektrische circuit of de motor. Als het indicatielampje Niet brandt en het gereedschap Niet start, is er möglichelijk een defect in de AAN/UIT trekschakelaar of de stroomkabel. Het rode overbelasting-indiciateliampje brandt wanneer het gereedschap overbelast worden. In zo'n geval zal het voortgezet gebruik van het gereedschapresulteren in storing of defect van het gereedschap.

Laat het gereedschap onbelast draaien om het te lately afkoelen.

Schoonmaken van de ventilatiegaten (Fig. 14 en 15)

Houd het gereedschap en zijn ventilatiegaten algid schoon. Reinig regelmatig de ventilatiegaten om te voorkomen that dieze verstopt raken.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, inspectie en verranging van de koolorstels, en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd bij een erkend Makita servicecentrum of fabriekscentrum, en altijd met gebruik van originele Makita verrangingsonderdelen.

ACCESSIONS

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing worden beschren. Het gebruik van andere accessoires of hulpstukken kan gelevaar voor persoonlijke verwonding oppleveren. Gebruik de accessoires of hulpstukken uitsluitend voor het gespecifieerde doel.

Wenst umeer informatie over deze accessoires, neem dan contact op met het zichtst bijzijnde Makita servicecentrum.

• Boor met wolfraamcarbide boorpunt
  Gatzagen
• Blaasbalgje
  Veiligheidsbril
• Sleutelloze boorkop 13
• Boorkop
• Handgreepmontage
  Dieptemaat
• Plastic draagkoffer

Wij verklaren hierbijuitsluitend op eigengerantwoordelijkheid dat dit produkt voldoet aan de volgende normen van genormaliseerde documenten,

HD400, EN50144, EN55014, EN61000

in overeenstemming met de richtlijnen van de Raad 73/23/EEC, 89/336/EEC en 98/37/EC.

ESPANOL

De typische A-gewogen geluidsniveau's zijn

geluidsdrukniveau: 97 dB (A)

geluidsenergie-niveau: 110 dB (A)

Draag oorbeschemers.

De typische gewogen effectieve versnellingswaarde is 9m / s^2
