MODE D'EMPLOI HP2071 MAKITA

Perceuse à percussion à 2 vitesses Manuel d’instructions

2-Gang-Schlagbohrmaschine Betriebsanleitung

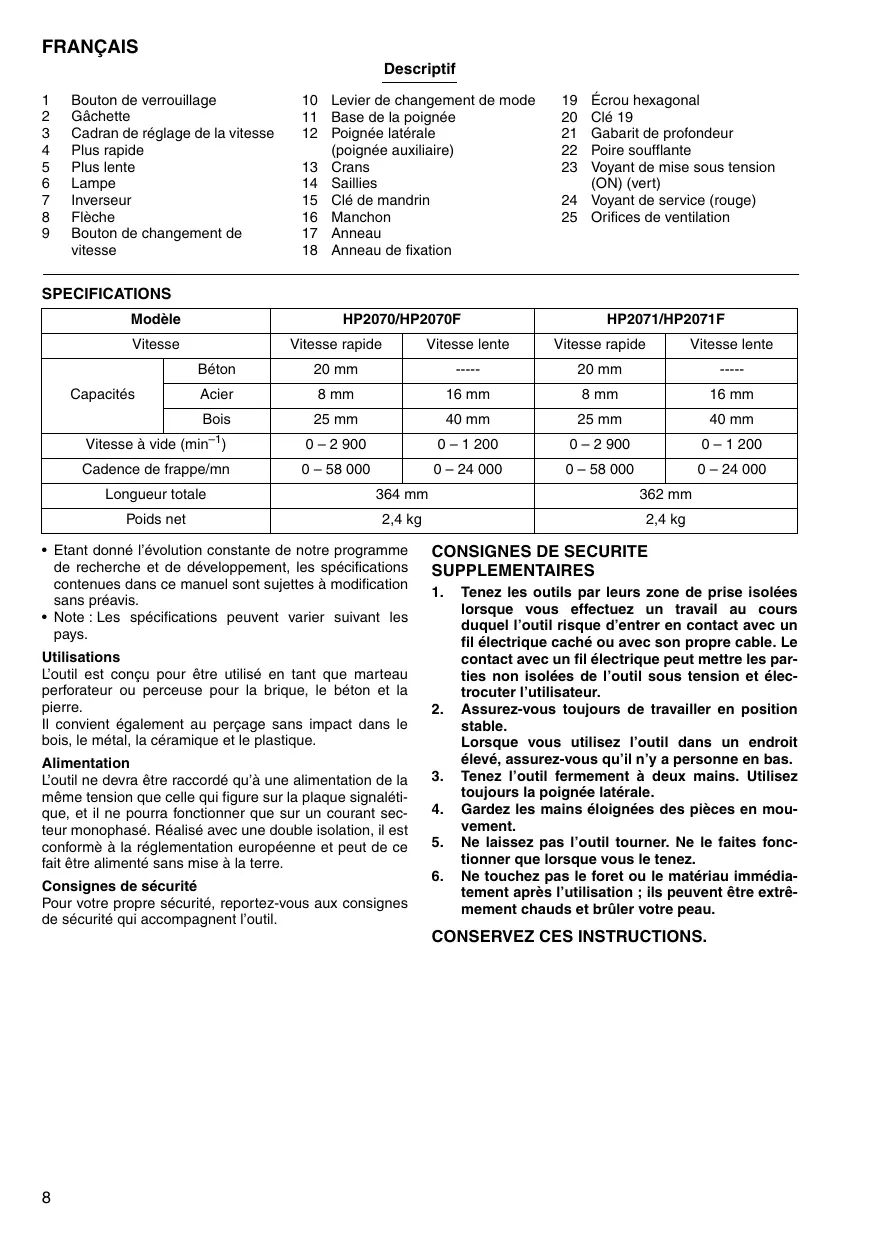

Bouton de verrouillage Gâchette Cadran de réglage de la vitesse Plus rapide Plus lente Lampe Inverseur Flèche Bouton de changement de vitesse 10 Levier de changement de mode 11 Base de la poignée 12 Poignée latérale (poignée auxiliaire) 13 Crans 14 Saillies 15 Clé de mandrin 16 Manchon 17 Anneau 18 Anneau de fixation

Écrou hexagonal Clé 19 Gabarit de profondeur Poire soufflante Voyant de mise sous tension (ON) (vert) 24 Voyant de service (rouge) 25 Orifices de ventilation SPECIFICATIONS Modèle HP2070/HP2070F Vitesse Capacités HP2071/HP2071F Vitesse rapide Vitesse lente Vitesse rapide Béton 20 mm

Acier 8 mm 16 mm 8 mm 16 mm Bois Vitesse lente 25 mm 40 mm 25 mm 40 mm Vitesse à vide (min–1) 0 – 2 900 0 – 1 200 0 – 2 900 0 – 1 200 Cadence de frappe/mn 0 – 58 000 0 – 24 000 0 – 58 000 0 – 24 000 Longueur totale 364 mm 362 mm Poids net 2,4 kg 2,4 kg

• Etant donné l’évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Note : Les spécifications peuvent varier suivant les pays. Utilisations L’outil est conçu pour être utilisé en tant que marteau perforateur ou perceuse pour la brique, le béton et la pierre. Il convient également au perçage sans impact dans le bois, le métal, la céramique et le plastique. Alimentation L’outil ne devra être raccordé qu’à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il est conformè à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre. Consignes de sécurité Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l’outil. Tenez les outils par leurs zone de prise isolées lorsque vous effectuez un travail au cours duquel l’outil risque d’entrer en contact avec un fil électrique caché ou avec son propre cable. Le contact avec un fil électrique peut mettre les parties non isolées de l’outil sous tension et électrocuter l’utilisateur. Assurez-vous toujours de travailler en position stable. Lorsque vous utilisez l’outil dans un endroit élevé, assurez-vous qu’il n’y a personne en bas. Tenez l’outil fermement à deux mains. Utilisez toujours la poignée latérale. Gardez les mains éloignées des pièces en mouvement. Ne laissez pas l’outil tourner. Ne le faites fonctionner que lorsque vous le tenez. Ne touchez pas le foret ou le matériau immédiatement après l’utilisation ; ils peuvent être extrêmement chauds et brûler votre peau. Changement de vitesse (Fig. 5) ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et débranché avant de l’ajuster ou de vérifier son fonctionnement. Le bouton de changement de vitesse permet de sélectionner à l’avance deux plages de vitesse. Pour changer la vitesse, tournez le bouton de changement de vitesse de sorte que la flèche qui se trouve sur le bâti de l’outil pointe vers la position “ I ” sur le bouton, qui correspond à la vitesse basse, ou sur la position “ II ”, qui correspond à la vitesse élevée. Si vous avez du mal à tourner le bouton, tournez d’abord légèrement le mandrin dans les deux sens, puis tournez le bouton. Interrupteur (Fig. 1 et 2) ATTENTION :
• Avant de brancher l’outil, vérifiez toujours que la gâchette fonctionne correctement et revient en position d’arrêt une fois relâchée.
• Pour rendre le travail de l’utilisateur plus confortable lors d’une utilisation prolongée, l’interrupteur peut être verrouillé en position de marche. Soyez prudent lorsque vous verrouillez l’outil en position de marche, et maintenez une poigne solide sur l’outil. Pour mettre l’outil en marche, appuyez simplement sur la gâchette. La vitesse de l’outil augmente à mesure que l’on accroît la pression exercée sur la gâchette. Pour l’arrêter, relâchez la gâchette. Pour un fonctionnement continu, appuyez sur la gâchette puis enfoncez le bouton de verrouillage. Pour arrêter l’outil alors qu’il est en position verrouillée, appuyez à fond sur la gâchette puis relâchez-la. L’outil est muni d’un cadran de réglage de la vitesse qui permet de limiter (de manière variable) sa vitesse maximale. Tournez le cadran de réglage de la vitesse dans le sens des aiguilles d’une montre pour augmenter cette vitesse, et en sens inverse pour la réduire. Allumage de la lampe (Fig. 3) Pour les modèles HP2070F et HP2071F ATTENTION :
• N’activez le bouton de changement de vitesse qu’une fois l’outil parfaitement arrêté. Vous risqueriez d’endommager l’outil en changeant la vitesse avant que l’outil ne soit arrêté.
• Placez toujours le bouton de changement de vitesse sur la position correcte. Si vous faites fonctionner l’outil avec le bouton de changement de vitesse placé à micourse entre les positions “ I ” et “ II ”, il risque d’être endommagé. Sélection du mode de fonctionnement (fig. 6) Cet outil est équipé d’un levier de changement de mode. Pour obtenir une rotation avec frappe, glissez le levier de changement de mode vers la droite (sur le symbole g). Pour obtenir uniquement un mouvement de rotation, glissez-le vers la gauche (sur le symbole m). ATTENTION :
• Glissez toujours le levier de changement de mode complètement sur la position du mode désiré. Si vous faites fonctionner l’outil en plaçant le levier entre les symboles de mode, vous risquez d’endommager l’outil. ATTENTION :
• Evitez de regarder directement le faisceau lumineux ou sa source. ASSEMBLAGE Pour allumer la lampe, appuyez sur la gâchette. Pour l’éteindre, relâchez la gâchette. ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et débranché avant d’effectuer tout travail dessus. NOTE:
• Utilisez un chiffon sec pour essuyer la saleté qui recouvre la lentille de la lampe. Prenez garde de rayer la lentille de la lampe, pour éviter une diminution de l’éclairage. Inverseur (Fig. 4) L’outil possède un inverseur qui permet de changer le sens de rotation. Déplacez l’inverseur sur la position D (côté A) pour une rotation dans le sens des aiguilles d’une montre, ou sur la position E (côté B) pour une rotation dans le sens inverse des aiguilles d’une montre. ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre l’outil en marche.
• N’actionnez l’inverseur qu’une fois que l’outil est complètement arrêté. Si vous changez le sens de rotation avant l’arrêt de l’outil, vous risquez de l’endommager.
• Si vous n’arrivez pas à enfoncer la gâchette, vérifiez que l’inverseur est parfaitement placé sur la position D (côté A) ou E (côté B). Installation de la poignée latérale (poignée auxiliaire) (Fig. 7) Pour garantir un travail en toute sécurité, utilisez toujours la poignée latérale. Installez la poignée latérale de façon que les crans de la poignée s’insèrent entre les saillies du collet de l’outil. Puis, serrez la poignée en la tournant en sens des aiguilles d’une montre sur la position désirée. Elle pivote sur 360°, ce qui permet de la fixer à n’importe quelle position. Installation ou retrait du foret Pour les modèles HP2070 et HP2070F (Fig. 8) Pour installer le foret/l’embout, introduisez-le à fond dans le mandrin. Serrez le mandrin à la main. Puis introduisez la clé de mandrin dans chacun des trois trous et serrez en tournant en sens des aiguilles d’une montre. Veillez à bien serrer les trois trous de façon uniforme. Pour retirer le foret/l’embout, tournez la clé de mandrin en sens inverse des aiguilles d’une montre dans l’un des trois trous seulement, puis desserrez à la main. Après avoir utilisé la clé de mandrin, replacez-la dans le porte-clés.

Pour les modèles HP2071 et HP2071F (Fig. 9) Saisissez l’anneau et tournez le manchon en sens inverse des aiguilles d’une montre pour ouvrir les mâchoires du mandrin. Placez le foret/l’embout dans le mandrin en l’enfonçant le plus loin possible. Saisissez fermement l’anneau et tournez le manchon en sens des aiguilles d’une montre pour serrer le mandrin. Pour retirer le foret/l’embout, saisissez l’anneau et tournez le manchon en sens inverse des aiguilles d’une montre. NOTE:

• Si vous n’arrivez pas à desserrer le mandrin sans clé parce qu’un foret est coincé dans les mâchoires du mandrin, procédez comme suit pour desserrer le mandrin.

1. Saisissez le manche du mandrin fermement avec

une pince multiprise ou d’un type similaire. (Note : Ne pas le saisir par l’anneau de fixation.)

2. Placez la clé 19, la clé ajustable ou toute autre clé

appropriée sur l’écrou hexagonal à l’avant du mandrin. Pour desserrer le mandrin, tournez la clé dans le sens des aiguilles d’une montre, tel qu’indiqué sur la FIg. 10. Gabarit de profondeur (Fig. 11) Le gabarit de profondeur vous permet de percer des trous de même profondeur. Desserrez la poignée latérale et insérez le gabarit de profondeur dans l’orifice de la poignée latérale. Réglez le gabarit à la profondeur désirée puis serrez la poignée latérale. NOTE:

• Le gabarit de profondeur ne peut pas être utilisé sur une position dans laquelle il frappe contre le corps de l’outil. UTILISATION Perçage avec martelage ATTENTION :
• Une force énorme s’exerce sur le foret et l’outil lorsque le foret émerge sur la face opposée, lorsque le trou est encombré de copeaux ou de particules, ou lors de la frappe sur des barres d’armature encastrées dans le béton. Utilisez toujours la poignée latérale (poignée auxiliaire) et tenez fermement l’outil par la poignée latérale et par la poignée revolver lors des travaux. Sinon, vous risquez de perdre le contrôle de l’outil et de subir une blessure grave. Lorsque vous percez dans le béton, le granite, la tuile, etc., déplacez le levier de changement de mode sur la position indiquée par le symbole g pour utiliser un mouvement de “rotation avec frappe”. Assurez-vous d’utiliser un foret à pointe en carbure de tungstène. Placez le foret à l’endroit prévu pour le trou, puis appuyez sur la gâchette. N’appliquez pas une force excessive sur l’outil. Vous obtiendrez de meilleurs résultats en exerçant une légère pression. Maintenez l’outil en position et évitez qu’il ne glisse à l’extérieur du trou. N’appliquez pas davantage de pression lorsque le trou est bouché par les copeaux et particules. Faites plutôt tourner l’outil au ralenti, puis retirez partiellement le foret du trou. En répétant cette opération quelques fois, le trou se débouchera et vous pourrez poursuivre le perçage normalement.

Poire soufflante (accessoire en option) (Fig. 12) Une fois le trou percé, utilisez la poire soufflante pour retirer la poussière du trou. Perçage Lorsque vous percez dans le bois, le métal ou le plastique, déplacez le levier de changement de mode sur la position indiquée par le symbole m, pour utiliser un mouvement de “rotation uniquement”. Perçage du bois Quand vous percez dans du bois, vous obtiendrez de meilleurs résultats avec des forets en bois munies d’une vis-guide. Celle-ci rend le perçage plus aisé en tirant le foret à l’intérieur de la pièce. Perçage du métal Pour empêcher le foret de glisser en début de perçage, faites une indentation au point de perçage à l’aide d’un poinçon et d’un marteau. Placez ensuite la pointe du foret dans l’indentation et commencez à percer. Quand vous forez dans du métal, utilisez un lubrifiant. Seuls le fer et le laiton peuvent se percer à sec. ATTENTION :

• Une pression excessive sur l’outil n’accélère pas le perçage. Au contraire, elle risque d’endommager la pointe du foret, de réduire le rendement de l’outil et donc sa durée de service.
• Une force énorme s’exerce sur le foret et l’outil quand le premier émerge sur la face postérieure. Tenez votre outil fermement et faites bien attention dès que le foret commence à approcher de la face opposée du matériau que vous percez.
• Un foret coincé peut se retirer en plaçant l’inverseur sur la direction opposée. Il faut alors faire très attention car l’outil risque de reculer brusquement si vous ne le tenez pas fermement.
• Assurez toujours les petites pièces à percer à l’aide d’un étau ou d’un mode de fixation analogue. Lorsque vous percez dans les matériaux de bois, de métal ou de plastique, tournez le levier de changement de mode sur la positon du symbole m pour obtenir un mouvement de “rotation seulement”. ENTRETIEN ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et débranché avant d’y effectuer tout travail d’inspection ou d’entretien. Voyant (Fig. 13) Le voyant de mise sous tension (ON) (vert) s’allume lorsque l’outil est sous tension. Si le voyant est allumé mais que l’outil ne démarre pas, les charbons sont peut-être usés, ou le circuit électrique ou le moteur sont peut-être défectueux. Si le voyant ne s’allume pas et que l’outil ne démarre pas, l’interrupteur ON/OFF ou le cordon secteur sont peut-être défectueux. Le voyant rouge de service s’allume lorsque l’outil est soumis à une charge excessive. Si vous poursuivez le travail dans ces conditions vous risquez d’entraîner un mauvais fonctionnement de l’outil ou de l’endommager. Vous devez alors laisser refroidir l’outil en le laissant tourner à vide. Nettoyage des orifices de ventilation (Fig. 14 et 15) L’outil et ses orifices d’aération doivent être maintenus propres. Nettoyez régulièrement les orifices d’aération de l’outil, ou chaque fois qu’ils commencent à se boucher. Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l'inspection et le remplacement des charbons, et tout autre travail d'entretien ou de réglage doivent être effectués dans un centre de service Makita agréé ou un centre de service de l'usine Makita, exclusivement avec des pièces de rechange Makita. ACCESSOIRES ATTENTION :
• Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifié dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce peut comporter un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins mentionnées dans le présent mode d'emploi. Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus près.

Foret à pointe en carbure de tungstène Scies trepan Poire soufflante Lunettes de sécurité Mandrin auto-serrant 13 Clé de mandrin Ensemble de poignée Gabarit de profondeur Mallette de transport en plastique

Nous déclarons sous notre entière responsabilité que ce produit est conforme aux normes des documents standardisés suivants, HD400, EN50144, EN55014, EN61000 conformément aux Directives du Conseil, 73/23/CEE, 89/336/CEE et 98/37/EG. Director Directeur Direktor Amministratore Directeur Director CE 2003 ENGLISH Noise and Vibration The typical A-weighted noise levels are sound pressure level: 97 dB (A) sound power level: 110 dB (A) – Wear ear protection. – The typical weighted root mean square acceleration value is 9 m/s . FRANÇAISE Bruit et vibrations Les niveaux de bruit pondérés A types sont: niveau de pression sonore: 97 dB (A) niveau de puissance du son: 110dB (A) – Porter des protecteurs anti-bruit. – L’accélération pondérée est de 9 m/s2.
