BRUGSANVISNING HP1621K MAKITA

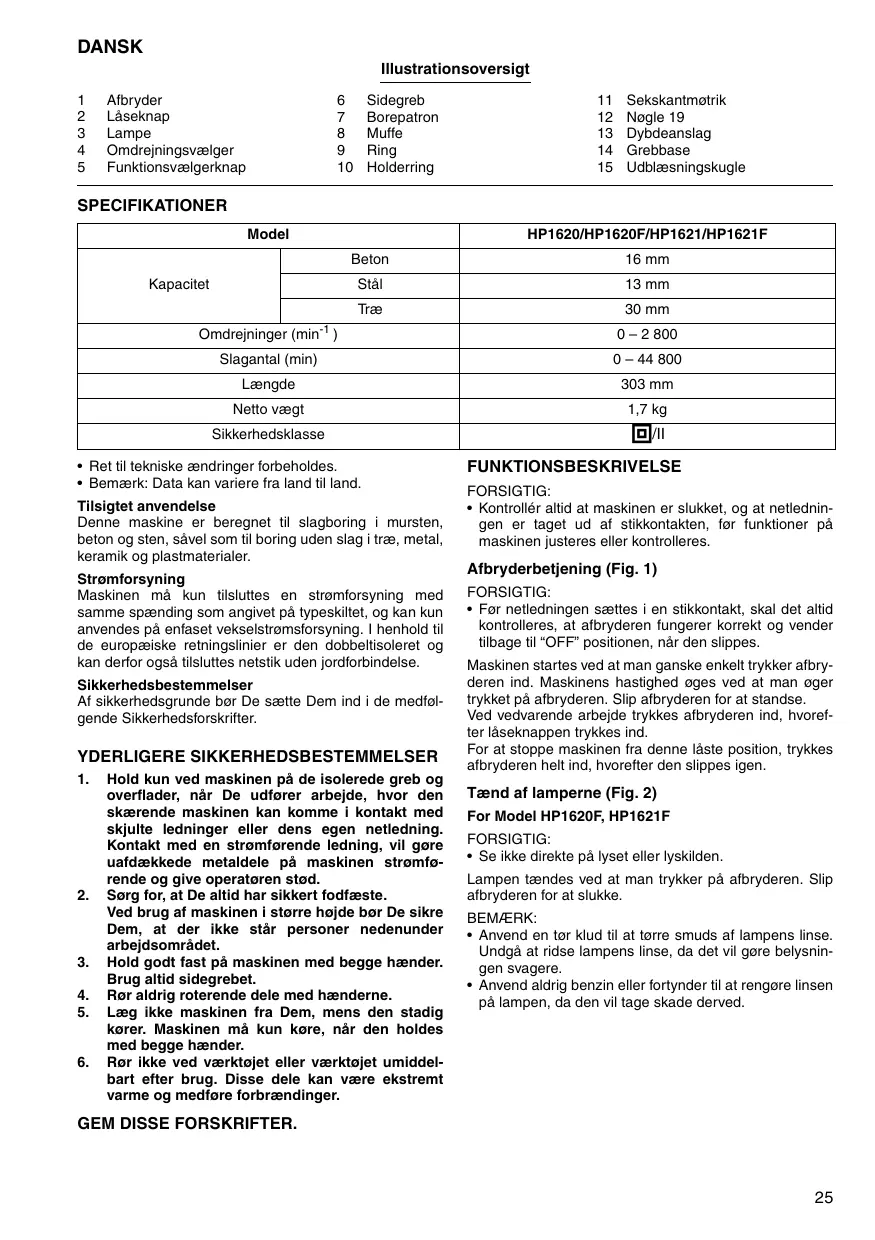

Afbryder Låseknap Lampe Omdrejningsvælger Funktionsvælgerknap

• Ret til tekniske ændringer forbeholdes.
• Bemærk: Data kan variere fra land til land. Tilsigtet anvendelse Denne maskine er beregnet til slagboring i mursten, beton og sten, såvel som til boring uden slag i træ, metal, keramik og plastmaterialer. Strømforsyning Maskinen må kun tilsluttes en strømforsyning med samme spænding som angivet på typeskiltet, og kan kun anvendes på enfaset vekselstrømsforsyning. I henhold til de europæiske retningslinier er den dobbeltisoleret og kan derfor også tilsluttes netstik uden jordforbindelse. Sikkerhedsbestemmelser Af sikkerhedsgrunde bør De sætte Dem ind i de medfølgende Sikkerhedsforskrifter. YDERLIGERE SIKKERHEDSBESTEMMELSER

30 mm Omdrejninger (min-1 ) Hold kun ved maskinen på de isolerede greb og overflader, når De udfører arbejde, hvor den skærende maskinen kan komme i kontakt med skjulte ledninger eller dens egen netledning. Kontakt med en strømførende ledning, vil gøre uafdækkede metaldele på maskinen strømførende og give operatøren stød. Sørg for, at De altid har sikkert fodfæste. Ved brug af maskinen i større højde bør De sikre Dem, at der ikke står personer nedenunder arbejdsområdet. Hold godt fast på maskinen med begge hænder. Brug altid sidegrebet. Rør aldrig roterende dele med hænderne. Læg ikke maskinen fra Dem, mens den stadig kører. Maskinen må kun køre, når den holdes med begge hænder. Rør ikke ved værktøjet eller værktøjet umiddelbart efter brug. Disse dele kan være ekstremt varme og medføre forbrændinger. FUNKTIONSBESKRIVELSE FORSIGTIG:

• Kontrollér altid at maskinen er slukket, og at netledningen er taget ud af stikkontakten, før funktioner på maskinen justeres eller kontrolleres. Afbryderbetjening (Fig. 1) FORSIGTIG:
• Før netledningen sættes i en stikkontakt, skal det altid kontrolleres, at afbryderen fungerer korrekt og vender tilbage til “OFF” positionen, når den slippes. Maskinen startes ved at man ganske enkelt trykker afbryderen ind. Maskinens hastighed øges ved at man øger trykket på afbryderen. Slip afbryderen for at standse. Ved vedvarende arbejde trykkes afbryderen ind, hvorefter låseknappen trykkes ind. For at stoppe maskinen fra denne låste position, trykkes afbryderen helt ind, hvorefter den slippes igen. Tænd af lamperne (Fig. 2) For Model HP1620F, HP1621F FORSIGTIG:
• Se ikke direkte på lyset eller lyskilden. Lampen tændes ved at man trykker på afbryderen. Slip afbryderen for at slukke. BEMÆRK:
• Anvend en tør klud til at tørre smuds af lampens linse. Undgå at ridse lampens linse, da det vil gøre belysningen svagere.
• Anvend aldrig benzin eller fortynder til at rengøre linsen på lampen, da den vil tage skade derved. GEM DISSE FORSKRIFTER.

Omdrejningsvælgerbetjening (Fig. 3) Denne maskine er forsynet med en omdrejningsvælger til at ændre omdrejningsretningen. Flyt omdrejningsvælgeren til D positionen (A side) for rotation med uret, eller til E positionen (B side) for rotation mod uret. FORSIGTIG:

• Kontrollér altid omdrejningsretningen før brug.
• Brug kun omdrejningsvælgeren, når maskinen er helt standset. Hvis omdrejningsretningen ændres, før maskinen er helt standset, kan det beskadige maskinen.
• Hvis afbryderen ikke kan trykkes ind, skal De kontrollere, at omdrejningsvælgeren er skudt hele vejen til den korrekte position, dvs. D (A side) eller E (B side). Valg af funktion (Fig. 4) Denne maskine er forsynet med en funktionsvælgerknap. For rotation med hammerboring skydes funktionsvælgerknappen til højre (g symbol). For rotation alene skydes funktionsvælgerknappen til venstre (m symbol). FORSIGTIG:
• Skyd altid funktionsvælgerknappen hele vejen til den ønskede position. Hvis man anvender maskinen med funktionsvælgerknappen placeret halvvejs mellem funktionssymbolerne, kan maskinen tage skade. SAMLING FORSIGTIG:
• Kontrollér altid, at maskinen er slået fra, og at netstikket er trukket ud af stikkontakten, før der udføres noget arbejde på maskinen. Montering af sidegreb (ekstrahåndtag) (Fig. 5) Sidegrebet bør altid anvendes for at garantere sikkerheden. Installer sidegrebet på maskinhuset. Stram derefter grebet ved at dreje det med uret til den ønskede position. Det kan drejes 360°, således at det kan fastgøres i enhver position. BEMÆRK:
• Sidegrebet kan ikke drejes 360°, når dybdeanslaget er installeret. Montering og afmontering af bor For Model HP1620, HP1620F (Fig. 6) Sæt boret helt ind i borepatronen. Stram borepatronen til med hånden. Anbring på skift borepatronnøglen i hvert af de tre huller og stram til i urets retning. Sørg for at stramme alle tre patronhuller jævnt til. Afmontér boret ved at dreje borepatronnøglen mod uret i et af hullerne, og løsn derefter borepatronen med hånden. Sørg for at sætte borepatronnøglen på plads igen efter brug. For Model HP1621, HP1621F (Fig. 7) Hold på ringen og drej muffen mod uret for at åbne patronens kæber. Sæt boret helt ind i borepatronen. Hold ringen fast, og drej muffen med uret for at stramme patronen til. Afmontér boret ved at holde ringen fast og dreje muffen mod uret.

• Hvis den selvspændende borepatron ikke kan løsnes, fordi et borebit er fanget inde i patronens kæber, løsnes borepatronen som følger.

1. Hold muffen på borepatronen fast med en bidetang

eller lignende (Bemærk: Hold ikke på holderringdelen.)

2. Anbring nøgle 19, en justerbar nøgle eller anden

passende nøgle, over sekskantmøtrikken foran på borepatronen. Drej nøglen med uret, som vist i Fig. 8, for at løsne borepatronen. Dybdeanslag (Fig. 9) Dybdeanslaget er nyttigt ved boring af huller med samme dybde. Løsn sidegrebet og sæt dybdeanslaget ind i hullet på grebbasen. Indstil dybdeanslaget til den ønskede dybde og stram derefter sidegrebet til. BEMÆRK:

• Dybdeanslaget kan ikke anvendes i positionen, hvor dybdeanslaget slår mod gearhuset. BETJENING Hammerboring FORSIGTIG:
• Maskinen/boret udsættes for en voldsom og pludselig vridningspåvirkning, når der brydes gennem hullet, når hullet bliver tilstoppet med spåner eller partikler, eller når det slår mod armeringsjern i beton. Anvend altid sidegrebet (hjælpegreb), og hold maskinen godt fast både med sidegrebet og afbrydergrebet under anvendelsen. Hvis dette ikke gøres, kan det medføre, at De mister kontrollen over maskinen, hvilket udgør en stor risiko for alvorlig tilskadekomst. Når der bores i beton, granit, fliser og lignende, flyttes funktionsvælgerknappen til positionen med g symbolet for “rotation med hammerboring”. Husk at anvende et bor med hårdmetalspids. Anbring spidsen af boret på det sted, hvor hullet skal bores, og tryk derefter afbryderen ind. Tving ikke maskinen. Et let tryk giver det bedste resultat. Hold godt fast på maskinen for at forhindre, at den skrider væk fra hullet. Øg ikke trykket på maskinen, når hullet bliver tilstoppet med spåner og partikler. Lad i stedet maskinen køre i tomgang, og træk dernæst boret delvist ud af hullet. Ved at gentage dette flere gange bliver borehullet rent, og normal boring kan genoptages. Udblæsningskugle (ekstraudstyr) (Fig. 10) TILBEHØR Efter boring af hullet anvendes udblæsningskuglen til at blæse hullet rent for støv. FORSIGTIG:
• Det i denne manual specificerede tilbehør og anordninger anbefales til brug sammen med Deres Makita maskine. Brug af andet tilbehør og andre anordninger kan udgøre en risiko for personskade. Anvend kun tilbehør og anordninger til de beskrevne formål. Boring Ved boring i træ, metal eller plastmaterialer, skydes funktionsvælgeren til positionen med m symbolet for “rotation alene”. Boring i træ Når der bores i træ, opnås det bedste resultat ved anvendelse af træbor med gevindspids. Gevindspidsen trækker naturligt boret ind i træet, hvilket gør boring lettere. Boring i metal For at forhindre at boret skrider ud, når der startes på et nyt hul, bør De først lave en fordybning med en kørne og en hammer på det sted, hvor der skal bores. Placér spidsen af boret i fordybningen og start dernæst boringen. Anvend en skærevæske ved boring i metal. Undtagelserne er jern og messing, der skal bores tørre. FORSIGTIG:
• Overdrevent tryk på maskinen vil ikke gøre boringen hurtigere. Faktisk vil overdrevent tryk kun medvirke til at beskadige spidsen på boret, nedsætte maskinens ydelse, og forkorte maskinens levetid.
• Maskinen/boret udsættes for en stor kraftpåvirkning, når boret bryder igennem. Hold godt fast på maskinen og udvis forsigtighed, når boret begynder at bryde gennem emnet.
• Et bor, der har sat sig fast, kan nemt fjernes ved at sætte omdrejningsvælgeren til omdrejning mod uret for at bakke ud. Maskinen kan dog bakke ukontrollabelt ud, hvis man ikke holder godt fast på den.
• Små emner skal altid spændes forsvarligt fast i en skruestik eller lignende fastgøringsanordning. Hvis De behøver assistance eller yderligere detaljer om dette tilbehør, bedes De kontakte Deres lokale Makita servicecenter.

Bor med hårdmetalspids Hulsave Udblæsningskugle Sikkerhedsbriller Nøgleløs borepatron 13 Borepatron Grebenhed Dybdeanslag Transportkuffert i plast Ved boring i træ, metal eller plastmaterialer, skydes funktionsvælgeren til positionen med m symbolet for “rotation alene”. VEDLIGHOLDELSE FORSIGTIG:

• Kontrollér altid, at maskinen er slået fra, og netledningen taget ud af stikkontakten, inden De udfører inspektion eller vedligeholdelse. For at opretholde produktets SIKKERHED og PÅLIDELIGHED bør reparation, inspektion og udskiftning af kul, samt anden vedligeholdelse og justering kun udføres af et autoriseret Makita service-center eller værksted med anvendelse af originale Makita udskiftningsdele.

1. Hold mansjetten på kjoksen fast med en vannpumpetang eller lignende. (NB: Hold ikke i låseringen.)
