ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HP1621K MAKITA

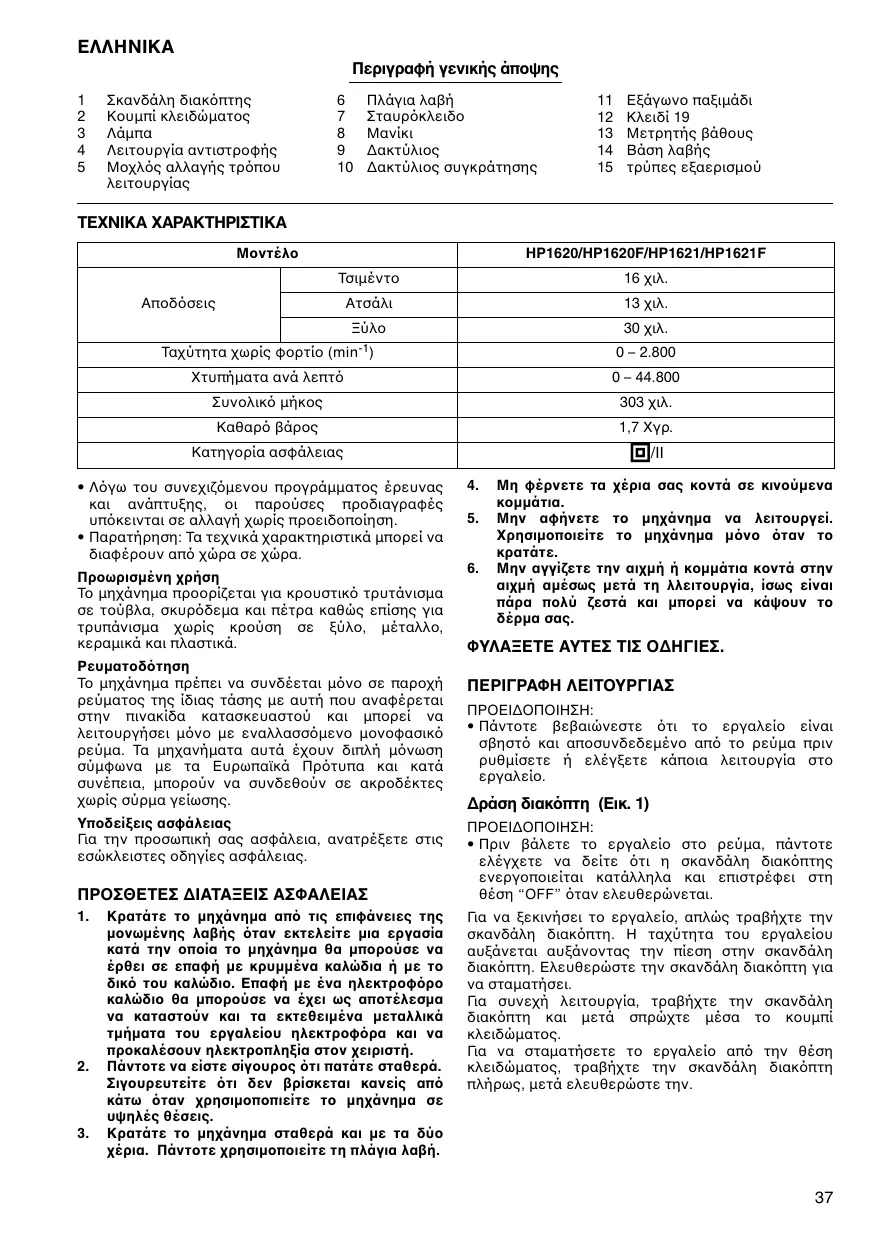

Περιγραφή γενικής άποψης

Σκανδάλη διακ πτης Κουµπί κλειδώµατος Λειτουργία αντιστροφής Μοχλ ς αλλαγής τρ που λειτουργίας

Πλάγια λαβή Σταυρ κλειδο

∆ακτύλιος συγκράτησης

Εξάγωνο παξιµάδι Κλειδί 19 Μετρητής βάθους τρύπες εξαερισµού ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ HP1620/HP1620F/HP1621/HP1621F

30 χιλ. Ταχύτητα χωρίς φορτίο (min-1) 0 – 2.800 Χτυπήµατα ανά λεπτ 0 – 44.800 Συνολικ µήκος 303 χιλ. Καθαρ βάρος 1,7 Χγρ. a/II Κατηγορία ασφάλειας

• Λ γω του συνεχιζ µενου προγράµµατος έρευνας και ανάπτυξης, οι παρούσες προδιαγραφές υπ κεινται σε αλλαγή χωρίς προειδοποίηση.
• Παρατήρηση: Τα τεχνικά χαρακτηριστικά µπορεί να διαφέρουν απ χώρα σε χώρα. Προωρισµένη χρήση Το µηχάνηµα προορίζεται για κρουστικ τρυτάνισµα σε τούβλα, σκυρ δεµα και πέτρα καθώς επίσης για τρυπάνισµα χωρίς κρούση σε ξύλο, µέταλλο, κεραµικά και πλαστικά. Ρευµατοδ%τηση Το µηχάνηµα πρέπει να συνδέεται µ νο σε παροχή ρεύµατος της ίδιας τάσης µε αυτή που αναφέρεται στην πινακίδα κατασκευαστού και µπορεί να λειτουργήσει µ νο µε εναλλασσ µενο µονοφασικ ρεύµα. Τα µηχανήµατα αυτά έχουν διπλή µ νωση σύµφωνα µε τα Ευρωπαϊκά Πρ τυπα και κατά συνέπεια, µπορούν να συνδεθούν σε ακροδέκτες χωρίς σύρµα γείωσης. Υποδείξεις ασφάλειας Για την προσωπική σας ασφάλεια, ανατρέξετε στις εσώκλειστες οδηγίες ασφάλειας. ΠΡΟΣΘΕΤΕΣ ∆ΙΑΤΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

Κρατάτε το µηχάνηµα απ% τις επιφάνειες της µονωµένης λαβής %ταν εκτελείτε µια εργασία κατά την οποία το µηχάνηµα θα µπορούσε να έρθει σε επαφή µε κρυµµένα καλώδια ή µε το δικ% του καλώδιο. Επαφή µε ένα ηλεκτροφ%ρο καλώδιο θα µπορούσε να έχει ως αποτέλεσµα να καταστούν και τα εκτεθειµένα µεταλλικά τµήµατα του εργαλείου ηλεκτροφ%ρα και να προκαλέσουν ηλεκτροπληξία στον χειριστή. Πάντοτε να είστε σίγουρος %τι πατάτε σταθερά. Σιγουρευτείτε %τι δεν βρίσκεται κανείς απ% κάτω %ταν χρησιµοποπιείτε το µηχάνηµα σε υψηλές θέσεις. Κρατάτε το µηχάνηµα σταθερά και µε τα δύο χέρια. Πάντοτε χρησιµοποιείτε τη πλάγια λαβή.

Μη φέρνετε τα χέρια σας κοντά σε κινούµενα Μην αφήνετε το µηχάνηµα να λειτουργεί. Χρησιµοποιείτε το µηχάνηµα µ%νο %ταν το Μην αγγίζετε την αιχµή ή κοµµάτια κοντά στην αιχµή αµέσως µετά τη λλειτουργία, ίσως είναι πάρα πολύ ζεστά και µπορεί να κάψουν το

ΦΥΛΑΞΕΤΕ ΑΥΤΕΣ ΤΙΣ Ο∆ΗΓΙΕΣ. ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Πάντοτε βεβαιώνεστε τι το εργαλείο είναι σβηστ και αποσυνδεδεµένο απ το ρεύµα πριν ρυθµίσετε ή ελέγξετε κάποια λειτουργία στο

∆ράση διακ%πτη (Εικ. 1) ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Πριν βάλετε το εργαλείο στο ρεύµα, πάντοτε ελέγχετε να δείτε τι η σκανδάλη διακ πτης ενεργοποιείται κατάλληλα και επιστρέφει στη θέση “OFF” ταν ελευθερώνεται. Για να ξεκινήσει το εργαλείο, απλώς τραβήχτε την σκανδάλη διακ πτη. Η ταχύτητα του εργαλείου αυξάνεται αυξάνοντας την πίεση στην σκανδάλη διακ πτη. Ελευθερώστε την σκανδάλη διακ πτη για να σταµατήσει. Για συνεχή λειτουργία, τραβήχτε την σκανδάλη διακ πτη και µετά σπρώχτε µέσα το κουµπί κλειδώµατος. Για να σταµατήσετε το εργαλείο απ την θέση κλειδώµατος, τραβήχτε την σκανδάλη διακ πτη πλήρως, µετά ελευθερώστε την.

Αναµµα λαµπών (Εικ. 2) Για µοντέλα HP1620F, HP1621F ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Μη κυττάτε στο φώς ή στην πηγή του φωτ ς Για να ανάψετε την λάµπα, τραβήχτε την σκανδάλη. Αφήστε την σκανδάλη για να σβήσει. ΠΑΡΑΤΗΡΗΣΗ:
• Χρησιµοποιείστε ένα στεγν ύφασµα για να σφουγγίσετε την σκ νη απ τους φακούς της λάµπας. Προσέχετε να µη γρατσουνίσετε τους φακούς της λάµπας, αλλοιώς ο φωτισµ ς µπορεί να µειωθεί.
• Ποτέ µη χρησιµοποιήσετε βενζίνη ή διαλύτη για το καθάρισµα των φακών του λαµπακιού γιατί θα πάθουν ζηµιά. Λειτουργία διακ%πτη αντιστροφής (Εικ. 3) Αυτ το εργαλείο έχει ένα διακ πτη αντιστροφής για να αλλάζει την διεύθυνση περιστροφής. Μετακινείστε τον διακ πτη αντιστροφής στην θέση D (πλευρά Α) για δεξι στροφη περιστροφή ή στην E (πλευρά Β) για αριστερ στροφη περιστροφή. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:
• Πάντοτε ελέγχετε την διεύθυνση περιστροφής πριν απ την λειτουργία.
• Χρησιµοποιείτε τον διακ πτη περιστροφής µ νο αφού το εργαλείο σταµατήσει τελείως. Αλλαγή της διεύθυνσης περιστροφής πριν το εργαλείο σταµατήσει µπορεί να προκαλέσει ζηµιά στο

• Εάν η σκανδάλη διακ πτης δεν µπορεί να πατηθεί, ελέγξτε να δείτε τι ο διακ πτης αντιστροφής

D (πλευρά Α) ή E (πλευρά Β). Επιλογή τρ%που λειτουργίας (Εικ. 4) Αυτ το εργαλείο έχει ένα µοχλ αλλαγής τρ που λειτουργίας. Για περιστροφή µε σφυροκ πηµα, σύρετε τον µοχλ αλλαγής τρ που λειτουργίας στα δεξιά (σύµβολο g). Για περιστροφή µ νο, σύρετε αλλαγής τρ που λειτουργίας στα αριστερά (σύµβολο m). ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Πάντοτε σύρετε τον µοχλ αλλαγής τρ που λειτουργίας ακριβώς στην επιθυµητή θέση λειτουργίας. Εάν λειτουργήσετε το εργαλείο µε τοποθετηµένο ενδιάµεσα των συµβ λων λειτουργίας, το εργαλείο θα πάθει

Τοποθέτηση πλάγιας λαβής (βοηθητική λαβή) (Εικ. 5) Πάντοτε χρησιµοποιείτε την πλάγια λαβή για σιγουριά ασφάλειας λειτουργίας. Τοποθετείστε την πλευρική λαβή στον κύλινδρο του εργαλείου. Μετά σφίχτε το εργαλείο γυρίζοντας το δεξι στροφα στην επιθυµητή θέση. Μπορεί να περιστραφεί 360° έτσι ώστε να ασφαλίζεται σε κάθε

• Η πλευρική λαβή δεν µπορεί να περιστραφεί κατά 360° ταν έχει τοποθετηθεί ο µετρητής βάθους. Τοποθέτηση ή αφαίρεση αιχµής τρυπανιού Για µοντέλα HP1620, HP1620F (Εικ. 6) Για να τοποθετήσετε την αιχµή, βάλτε τη στον σφιγκτήρα σο βαθειά µπορεί να πάει. Σφίχτε τον σφιγκτήρα µε το χέρι. Βάλτε το σταυρ κλειδο σε κάθε µία απ τις τρείς τρύπες και σφίχτε δεξι στροφα. Βεβαιωθείτε τι σφίγγετε και τις τρείς τρύπες εξ ίσου. Για να αφαιρέσετε την αιχµή, γυρίστε το σταυρ κλειδο αριστερ στροφα σε µιά µ νο τρύπα, µετά χαλαρώστε τον σφιγκτήρα µε το χέρι. χρησιµοποιήσετε σταυρ κλειδο, βεβαιωθείτε τι το επαναφέρατε στην αρχική του Για µοντέλα HP1621, HP1621F (Εικ. 7) Κρατήστε τον δακτύλιο και γυρίστε το µανίκι αριστερ στροφα να ανοίξετε τις σιαγώνες του σφιγκτήρα. Βάλτε την αιχµή στον σφιγκτήρα σο βαθειά µπορεί να πάει. Κρατάτε τον δακτύλιο σταθερά και γυρίστε το µανίκι δεξι στροφα για να σφίξετε τον σφιγκτήρα. Για να αφαιρέσετε την αιχµή, κρατάτε τον δακτύλιο και γυρίστε το µανίκι αριστερ στροφα.

• Εάν ο χωρίς κλειδί σφιγκτήρας τρυπανιού δεν µπορεί να χαλαρωθεί λ γω µιας αιχµής τρυπανιού που έχει πιαστεί µέσα στις σιαγώνες του σφιγκτήρα, χαλαρώστε τον σφιγκτήρα τρυπανιού µε τον ακ λουθο τρ πο.

1. Κρατείστε το µανίκι του σφιγκτήρα τρυπανιού

σταθερά µε µιά τανάλια αντλίας νερού ή κάτι παρ µοιο (Σηµείωση: Μη κρατάτε το τµήµα του δακτυλίου συγκράτησης.)

2. Τοποθετείστε το κλειδί 19, κλειδί ρυθµιζ µενης

ή κάποιο άλλο κατάλληλο κλειδί στο εξάγωνο παξιµάδι στο εµπρ σθιο µέρος του σφιγκτήρα τρυπανιού. Γυρίστε το κλειδί δεξι στροφα πως φαίνεται στην Εικ. 8 για να χαλαρώσετε τον σφιγκτήρα τρυπανιού. ΣΥΝΑΡΜΟΛΟΓΗΣΗ Μετρητής βάθους (Εικ. 9) ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Πάντοτε βεβαιώνεστε τι το εργαλείο είναι σβηστ και αποσυνδεδεµένο απ το ρεύµα πριν εκτελέσετε οποιαδήποτε εργασία µε το εργαλείο. Ο µετρητής βάθους είναι βολικ ς για άνοιγµα τρυπών οµοιοµ ρφου βάθους. Χαλαρώστε την πλάγια λαβή και βάλτε τον µετρητή βάθους στην τρύπα στην πλάγια λαβή. Ρυθµίστε τον µετρητή βάθους στο επιθυµητ βάθος και σφίχτε την πλάγια ΠΑΡΑΤΗΡΗΣΗ:
• Ο µετρητής βάθους δεν µπορεί να χρησιµοποιηθεί στην θέση που ο µετρητής βάθους χτυπάει στο περίβληµα τροχών µηχανισµού.

Λειτουργία κρουστικού τρυπανίσµατος ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Μία τροµερή και ξαφνική στροφική δύναµη εξασκείται στο εργαλείο/αιχµή την στιγµή διαπέρασης του υλικού, ταν η τρύπα βουλώνει µε τεµαχίδια και σωµατίδια, ή ταν χτυπάει σε ενισχυτικές ενσωµατωµένες τσιµέντο. Πάντοτε χρησιµοποιείτε την πλάγια λαβή (βοηθητική λαβή) και κρατάτε το εργαλείο σταθερά και απ τις δύο λαβές, πλάγια και λαβή διακ πτη κατά την λειτουργία. Αµέλεια να το κάνετε µπορεί να έχει ως αποτέλεσµα απώλεια ελέγχου του εργαλείου και πιθανώς σοβαρ τραυµατισµ . Οταν τρυπανίζετε σε σκυρ δεµα, γρανίτη, κεραµικά, κλπ., µετακινείτε τον µοχλ αλλαγής τρ που λειτουργίας στη θέση του συµβ λου g για να χρησιµοποιήσετε τη λειτουργία “περιστροφή µε σφυροκ πηµα”. Σιγουρεύεστε τι χρησιµοποιείτε αιχµή µε άκρο βολφραµίου-καρβιδίου. Τοποθετήστε την αιχµή στην επιθηµητή θέση για την τρύπα, µετά τραβήχτε τηνσκανδάλη διακ πτη. Μην εξαναγκάζετε το εργαλείο. Η ελαφρά πίεση αποδίδει τα καλύτερα αποτελέσµατα. Κρατάτε το εργαλείο στην θέση του και εµποδίστε το να γλυστρήσει έξω απ την τρύπα. Μην εφαρµ ζετε µεγαλυτερη πίεση ταν η τρύπα βουλώνει απ αποκοπίδια ή τεµαχίδια. Αντίθετα, λειτουργείστε το εργαλείο στο ραλαντί, και µετά τραβήχτε την αιχµή ελαφρά απ Επαναλαµβάνοντας αυτ αρκετές φορές θα καθαρίσει την τρύπα και το κανονικ τρυπάνισµα µπορεί να ξαναρχίσει. Κεφαλή φυσητήρα (προαιρετικ% εξάρτηµα) (Εικ. 10) Αφού κάνετε την τρύπα, χρησιµοποιήστε την κεφαλή φυσητήρα για να καθαρίσετε την σκ νη απ

Λειτουργία τρυπανίσµατος Οταν τρυπανίζετε σε ξύλο, µέταλλο ή πλαστικά υλικά, µετακινείτε τον µχλ αλλαγής τρ που λειτουργίας στην θέση του συµβ λου m για να χρησιµοποιήσετε λειτουργία “µ νο περιστροφής”. Τρυπάνισµα σε ξύλο Οταν τρυπανίζετε σε ξύλο, τα καλύτερα αποτελέσµατα επιτυγχάνονται µε ξύλινα τρυπάνια εφωδιασµένα µε µιά βίδα οδηγ . Η βίδα οδηγ ς κάνει το τρυπάνισµα ευκολ τερο γιατί τραβάει την αιχµή µέσα στο αντικείµενο εργασίας. Τρυπάνισµα σε µέταλλο Για να µη γλυστράει η αιχµή ταν αρχίζετε µιά τρύπα, κάνετε ένα βαθούλωµα µε ένα µυτερ καλέµι και σφυρί στο σηµείο τρυπανίσµατος. Βάλτε το άκρο της αιχµής στο βαθούλωµα και αρχίστε το τρυπάνισµα. Χρησιµοποιείτε ένα λιπαντικ κοπής ταν τρυπάτε µέταλλα. Οι εξαιρέσεις είναι ο σίδηρος και ο ορείχαλκος που πρέπει να τρυπανίζονται στεγνά. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ:

• Πιέζοντας υπερβολικά το εργαλείο δεν θα επιταχύνει το τρυπάνισµα. Στη πραγµατικ τητα, Η υπερβολική πίεση θα κάνει ζηµιά στο άκρο της αιχµής, θα ελαττώσει την απ δοση του εργαλείου και θα επιβραχύνει τον ωφέλιµο χρ νο ζωής του

• Μία τροµερή δύναµη εξασκείται στο εργαλείο/ αιχµή την στιγµή διαπέρασης του υλικού. Κρατάτε το εργαλείο σταθερά και εντείνετε την προσοχή ταν η αιχµή αρχίζει να διαπερνά το αντικείµενο εργασίας.
• Μιά ακινητοποιηµένη αιχµή µπορεί να αφαιρεθεί απλώς ρυθµίζοντας τον διακ πτη αντιστροφής σε αντίστροφη περιστροφή ώστε να εξαχθεί προς τα πίσω. Οµως το εργαλείο µπορεί να τιναχθεί προς τα πίσω απ τοµα εάν δεν το κρατάτε σταθερά.
• Πάντοτε ασφαλίζετε ένα µικρ αντικείµενο εργασίας µε µιά µέγγενη ή παρ µοια συσκευή ακινητοποίησης. Οταν τρυπανίζετε σε ξύλο, µέταλλο ή πλαστικά υλικά, γυρίστε τον µχλ αλλαγής τρ που λειτουργίας στην θέση του συµβ λου m για να χρησιµοποιήσετε λειτουργία “µ νο περιστροφής”.

• Πάντοτε βεβαιώνεστε τι το εργαλείο είναι σβηστ και αποσυνδεδεµένο απ το ρεύµα πριν επιχειρήσετε να εκτελέσετε επιθεώρηση ή Για την διατήρηση της ΑΣΦΑΛΕΙΑΣ και ΑΞΙΟΠΙΣΤΙΑΣ

αντικατάσταση των ψηκτρών άνθρακα, οποιαδήποτε άλλη συντήρηση ή ρύθµιση, πρέπει να εκτελούνται απ Κέντρα Εξυπηρέτησης Εργοστασίου ή Κέντρα Εξουσιοδοτηµένα απ την Μάκιτα, πάντοτε µε την χρησιµοποίηση ανταλλακτικών Μάκιτα.

• Αυτά τα εξαρτήµατα ή προσαρτήµατα συνιστώνται για χρήση µε το εργαλείο σας της Μάκιτα που καθορίζεται στο εγχειρίδιο αυτ . Η χρήση οτιδήποτε άλλων εξαρτηµάτων ή προσαρτηµάτων µπορεί να δηµιουργήσει κίνδυνο τραυµατισµού ατ µων. Χρησιµοποιείτε µ νο εξαρτήµατα ή προσαρτήµατα µ νο για το σκοπ προορίζονται. Εάν χρειάζεστε κάποια βοήθεια για περισσ τερες πληροφορίες που αφορούν στα εξαρτήµατα αυτά, αποτανθείτε στο τοπικ σας κέντρο εξυπηρέτησης

Αιχµή µε άκρο βολφραµίου-καρβιδίου Πρι νια τρυπών Κεφαλή φυσητήρα Ματογυάλια ασφάλειας Σφιγκτήρας τρυπανιύ ωρίς κλειδί 13 Σταυρ κλειδο Σύνολο λαβής Μετρητής βάθους Πλαστική θήκη µεταφοράς

Θρυβος και κραδασµς Οι τυπικές A-µετρούµενες εντάσεις ήχου είναι πίεση ήχου: 97 dB (A) δύναµη του ήχου: 110 dB (A) – Φοράτε ωτοασπίδες. – Η τυπική αξία της µετρούµενης ρίζας του µέσου τετραγώνου της επιτάχυνσης είναι 15 m/s2. ENH001-1 ENGLISH PORTUGUÊS
