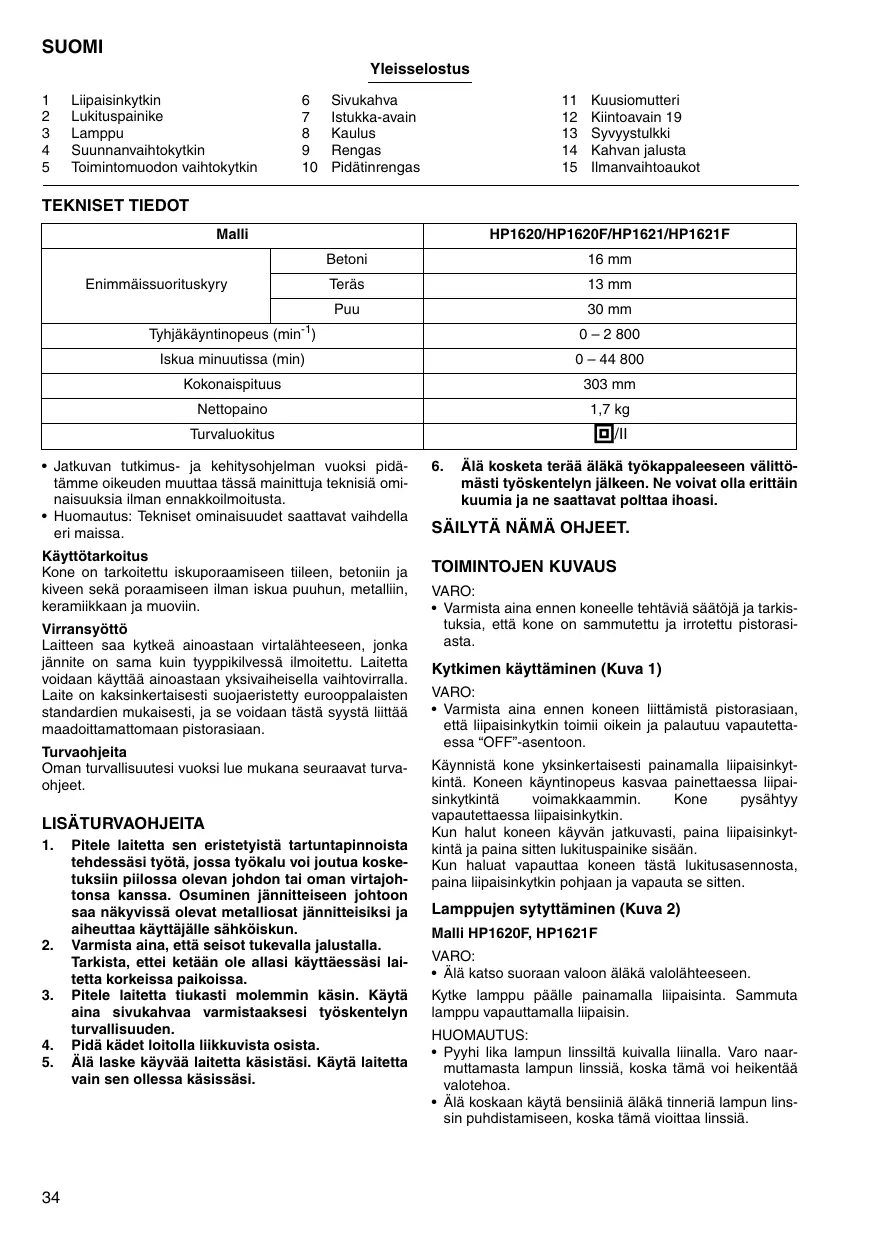

KÄYTTÖOHJE HP1621K MAKITA

Liipaisinkytkin Lukituspainike Lamppu Suunnanvaihtokytkin Toimintomuodon vaihtokytkin

Sivukahva Istukka-avain Kaulus Rengas Pidätinrengas

Kuusiomutteri Kiintoavain 19 Syvyystulkki Kahvan jalusta Ilmanvaihtoaukot TEKNISET TIEDOT Malli Enimmäissuorituskyry HP1620/HP1620F/HP1621/HP1621F Betoni 16 mm Teräs 13 mm Puu 0 – 2 800 Iskua minuutissa (min) 0 – 44 800 Kokonaispituus 303 mm Nettopaino 1,7 kg Turvaluokitus a/II

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman ennakkoilmoitusta.
• Huomautus: Tekniset ominaisuudet saattavat vaihdella eri maissa. Käyttötarkoitus Kone on tarkoitettu iskuporaamiseen tiileen, betoniin ja kiveen sekä poraamiseen ilman iskua puuhun, metalliin, keramiikkaan ja muoviin. Virransyöttö Laitteen saa kytkeä ainoastaan virtalähteeseen, jonka jännite on sama kuin tyyppikilvessä ilmoitettu. Laitetta voidaan käyttää ainoastaan yksivaiheisella vaihtovirralla. Laite on kaksinkertaisesti suojaeristetty eurooppalaisten standardien mukaisesti, ja se voidaan tästä syystä liittää maadoittamattomaan pistorasiaan. Turvaohjeita Oman turvallisuutesi vuoksi lue mukana seuraavat turvaohjeet. LISÄTURVAOHJEITA

30 mm Tyhjäkäyntinopeus (min-1) Pitele laitetta sen eristetyistä tartuntapinnoista tehdessäsi työtä, jossa työkalu voi joutua kosketuksiin piilossa olevan johdon tai oman virtajohtonsa kanssa. Osuminen jännitteiseen johtoon saa näkyvissä olevat metalliosat jännitteisiksi ja aiheuttaa käyttäjälle sähköiskun. Varmista aina, että seisot tukevalla jalustalla. Tarkista, ettei ketään ole allasi käyttäessäsi laitetta korkeissa paikoissa. Pitele laitetta tiukasti molemmin käsin. Käytä aina sivukahvaa varmistaaksesi työskentelyn turvallisuuden. Pidä kädet loitolla liikkuvista osista. Älä laske käyvää laitetta käsistäsi. Käytä laitetta vain sen ollessa käsissäsi.

Älä kosketa terää äläkä työkappaleeseen välittömästi työskentelyn jälkeen. Ne voivat olla erittäin kuumia ja ne saattavat polttaa ihoasi. SÄILYTÄ NÄMÄ OHJEET. TOIMINTOJEN KUVAUS VARO:

• Varmista aina ennen koneelle tehtäviä säätöjä ja tarkistuksia, että kone on sammutettu ja irrotettu pistorasiasta. Kytkimen käyttäminen (Kuva 1) VARO:
• Varmista aina ennen koneen liittämistä pistorasiaan, että liipaisinkytkin toimii oikein ja palautuu vapautettaessa “OFF”-asentoon. Käynnistä kone yksinkertaisesti painamalla liipaisinkytkintä. Koneen käyntinopeus kasvaa painettaessa liipaisinkytkintä voimakkaammin. Kone pysähtyy vapautettaessa liipaisinkytkin. Kun halut koneen käyvän jatkuvasti, paina liipaisinkytkintä ja paina sitten lukituspainike sisään. Kun haluat vapauttaa koneen tästä lukitusasennosta, paina liipaisinkytkin pohjaan ja vapauta se sitten. Lamppujen sytyttäminen (Kuva 2) Malli HP1620F, HP1621F VARO:
• Älä katso suoraan valoon äläkä valolähteeseen. Kytke lamppu päälle painamalla liipaisinta. Sammuta lamppu vapauttamalla liipaisin. HUOMAUTUS:
• Pyyhi lika lampun linssiltä kuivalla liinalla. Varo naarmuttamasta lampun linssiä, koska tämä voi heikentää valotehoa.
• Älä koskaan käytä bensiiniä äläkä tinneriä lampun linssin puhdistamiseen, koska tämä vioittaa linssiä. Suunnanvaihtokytkimen käyttäminen (Kuva 3)

Tässä koneessa on suunnan vaihtamiseen tarkoitettu suunnanvaihtokytkin. Siirrä suunnanvaihtokytkin asentoon D (A-puoli), kun haluat koneen pyörivän myötäpäivään ja asentoon E (B-puoli), kun haluat sen pyörivän vastapäivään.

• Tarkista pyörimissuunta aina ennen työskentelyä.
• Käytä suunnanvaihtokytkintä vasta, kun kone on pysähtynyt kokonaan. Pyörimissuunnan vaihtaminen ennen koneen pysähtymistä voi vioittaa konetta.
• Jos liipaisinkytkintä ei voi painaa, varmista että liipaisinkytkin on kokonaan asennossa D (A-puoli) tai E (B-puoli). Toimintomuodon valitseminen (Kuva 4) Tässä koneessa on toimintomuodon vaihtokytkin. Kun haluat vasarointiin yhdistetyn pyörimisliikkeen, siirrä toimintomuodon vaihtokytkintä oikealle (g-symboli). Kun haluat pelkän pyörimisen, siirrä toimintomuodon vaihtokytkintä vasemmalle (m-symboli). VARO:
• Siirrä toimintomuodon vaihtokytkin aina kokonaan haluamaasi toimintoa vastaavaan asentoon. Jos käytät konetta kytkimen ollessa muotosymbolien puolivälissä, kone voi vioittua. KOKOAMINEN VARO:
• Varmista aina ennen koneelle tehtäviä toimenpiteitä, että kone on sammutettu ja irrotettu pistorasiasta. Sivukahvan (apukädensijan) kiinnittäminen (Kuva 5) Käytä aina sivukahvaa varmistaaksesi työskentelyn turvallisuuden. Kiinnitä sivukahva koneen rumpuun. Kiristä sitten kädensija kääntämällä myötäpäivään haluamaasi suuntaan. Sitä voi kääntää 360° haluttuun asentoon. HUOMAA:
• Sivukahvaa ei voi kääntää 360°, kun syvyystulkki on asennettuna. Poranterän kiinnittäminen ja irrottaminen Malli HP1620, HP1620F (Kuva 6) Kiinnitä terä asettamalla se istukkaan niin syvälle kuin se menee. Kiristä sitten istukka käsin. Aseta istukka-avain kuhunkin kolmesta reiästä ja kiristä myötäpäivään. Kiristä kaikki kolme istukan reikää yhtä kireälle. Terä irrotetaan kääntämällä istukka-avainta yhdessä reiässä ja löysentämällä istukka sitten käsin. Palauta istukka-avain käytön jälkeen omalle paikalleen. Malli HP1621, HP1621F (Kuva 7) Pidä rengasta ja käännä kaulusta vastapäivään avataksesi istukan leuat. Aseta terä istukkaan niin syvälle kuin se menee. Pidä rengasta tiukasti ja käännä kaulusta myötäpäivään kiristääksesi istukan. Terä irrotetaan pitämällä rengasta ja kääntämällä kaulusta. HUOMAA:
• Jos avaimetonta poraistukkaa ei voi löysentää istukan leukojen sisään juuttuneen poranterän vuoksi, löysennä poraistukka seuraavasti. Pidä poraistukan kaulusta tiukasti paikallaan putkipihdeillä tai vastaavilla (Huomaa: Älä tartu pidätinrenkaan kohdalta.) Aseta kiintoavain 19, säädettävä kiintoavain tai muu sopiva avain poraistukan edessä olevalle kuusiomutterille. Löysennä poraistukka kääntämällä kiintoavainta myötäpäivään kuvan 8 osoittamalla tavalla. Syvyystulkki (Kuva 9) Syvyystulkki on kätevä porattaessa samansyvyisiä reikiä. Löysennä sivukahva ja työnnä syvyystulkki sivukahvassa olevaan aukkoon. Säädä syvyystulkki haluamaasi syvyyteen ja kiristä sivukahva. HUOMAUTUS:
• Syvyystulkkia ei voi käyttää asennossa, jossa se osuu koneen runkoon. TYÖSKENTELY Vasaraporaaminen VARO:
• Koneeseen/terään kohdistuu huomattava ja äkillinen vääntövoima terän työntyessä reiän läpi, reiän tukkeutuessa lastuista ja roskista tai osuttaessa betonissa oleviin raudoitteisiin. Käytä aina sivukahvaa (apukädensijaa) ja pitele konetta työskentelyn aikana tiukasti molemmin käsin sekä sivukahvasta että liipaisinkahvasta. Jos et toimi näin, voit menettää koneen hallinnan. Tämä taas voi johtaa vakavaan loukkaantumiseen. Kun poraat betoniin, graniittiin, tiileen tms., siirrä toimintomuodon vaihtokytkin g-symbolin kohdalle käyttääksesi “pyörimisliikkeeseen yhdistetty vasarointi” -toimintoa. Käytä aina volframikarbidikärkistä terää. Aseta terä tulevan reiän kohdalle ja paina liipaisinkytkintä. Älä pakota konetta. Kevyt painaminen tuottaa parhaat tulokset. Pidä kone paikallaan ja estä sitä liukumasta pois reiästä. Älä paina voimakkaammin reiän tukkeutuessa lastuista tai roskista. Anna koneen sen sijaan käydä tyhjäkäynnillä ja poista sitten terä osittain reiästä. Toistamalla tämän muutamia kertoja reikä puhdistuu, ja normaali poraus voi jatkua. Puhallin (lisävaruste) (Kuva 10) Kun olet porannut reiän, puhdista roskat reiästä puhaltimella. Poraaminen Kun poraat puuhun, metalliin tai muoviin, siirrä toimintomuodon valintakytkin m-symbolin kohdalle käyttääksesi “vain pyöriminen” -toimintoa. Poraaminen puuhun Puuhun porattaessa paras tulos saavutetaan käyttämällä ohjausruuvilla varustettua puuporaa. Ohjausruuvi helpottaa poraamista vetämällä terän työkappaleeseen. Poraaminen metalliin Tee porauskohtaan painauma pistepuikolla ja vasaralla estääksesi terää lipsumasta, kun aloitat reiän. Aseta terän kärki painaumaan ja aloita poraaminen. Käytä jäähdytysseosta, kun poraat metalliin. Poikkeuksia ovat rauta ja messinki, joihin tulee porata kuivana.

• Koneen liiallinen painaminen ei nopeuta poraamista. Itse asiassa liiallinen painaminen vain vioittaa terän kärkeä, heikentää koneen toimintaa ja lyhentää koneen käyttöikää.
• Koneeseen/terään kohdistuu huomattava voima, kun terä työntyy reiän läpi. Pitele konetta tiukasti ja ole varovainen, kun terä alkaa työntyä työkappaleen läpi.
• Juuttuneen terän saa irtoamaan yksinkertaisesti asettamalla koneen peruuttamaan suunnanvaihtokytkimen avulla. Kone voi kuitenkin peruuttaa äkkinäisesti, jos et pidä siitä tiukasti.
• Kiinnitä pienet työkappaleet aina höyläpenkkiin tai vastaavaan. Kun poraat puuhun, metalliin tai muoviin, käännä toimintomuodon valintakytkin m -symbolin kohdalle käyttääksesi “vain pyöriminen” -toimintoa. KUNNOSSAPITO VARO:
• Varmista aina ennen tarkastus- ja kunnossapitotoimia, että kone on sammutettu ja että virtajohto on irrotettu pistorasiasta. Tuotteen TURVALLISUUDEN ja LUOTETTAVUUDEN takaamiseksi korjaukset, harjahiilten tarkistus ja vaihto sekä huollot ja säädöt tulee jättää Makitan valtuuttaman huollon tai tehtaan huollon tehtäviksi käyttäen vain Makitan varaosia.

• Näitä lisävarusteita ja -laitteita suositellaan käytettäväksi tässä ohjekirjassa mainitun Makitan koneen kanssa. Minkä tahansa muun lisävarusteen tai -laitteen käyttäminen voi aiheuttaa loukkaantumisvaaran. Käytä lisävarusteita ja -laitteita vain niiden käyttötarkoituksen mukaisesti. Jos tarvitset apua tai yksityiskohtaisempia tietoja seuraavista lisävarusteista, ota yhteys paikalliseen Makitan huoltoon.

Volframikarbidi-kärkinen terä Aukkosahat Puhallin Suojalasit Pikaistukka-avain 13 Istukan avain Kahvasarja Syvyystulkki Muovinen kantokotelo

Melutaso ja tärinä Tyypilliset A-painotetut melutasot ovat äänenpainetaso: 97 dB (A) äänen tehotaso: 110 dB (A) – Käytä kuulosuojaimia. – Tyypillinen kiihtyvyyden painotettu tehollisarvo on 15 m/s .
