BRUKSANVISNING HP1621K MAKITA

1. Hold muffen på borepatronen fast med en bidetang

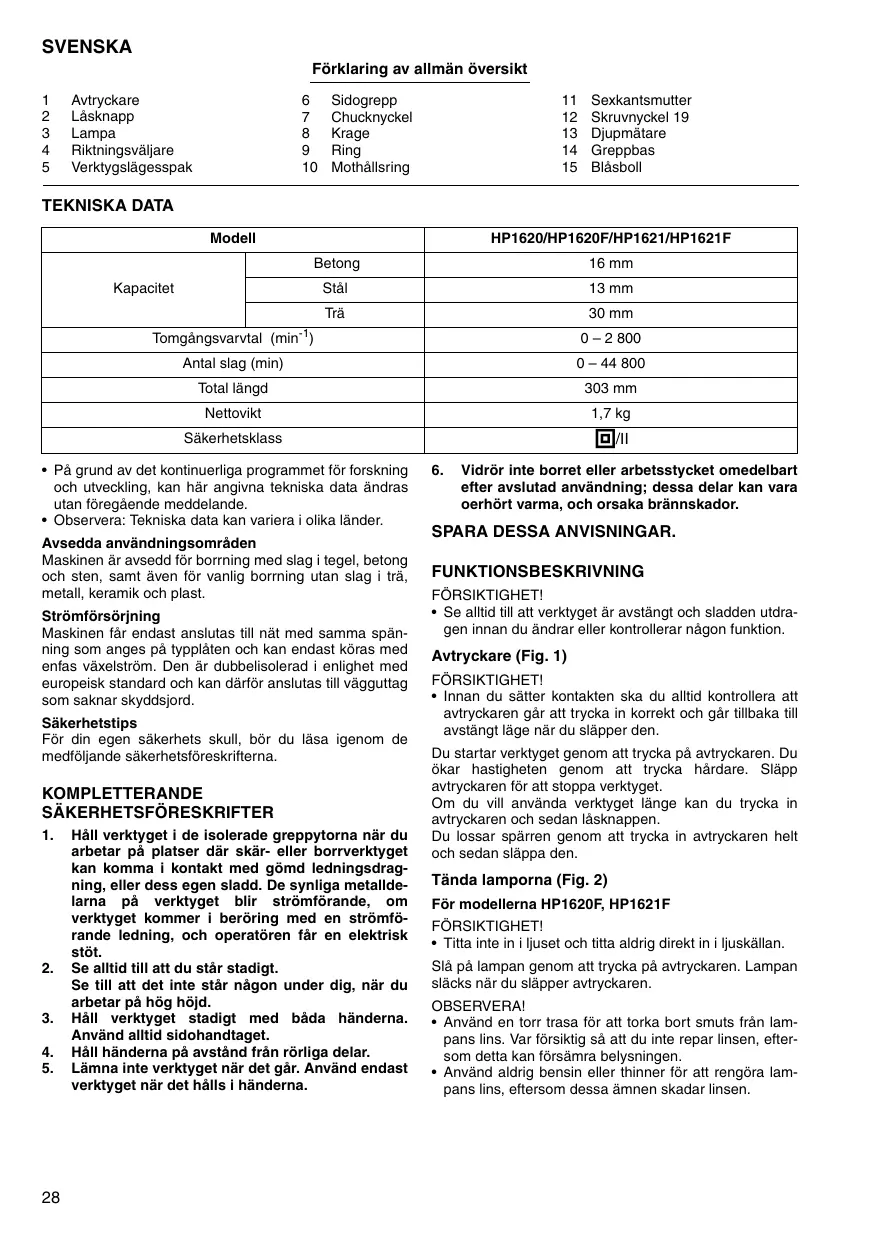

SVENSKA Förklaring av allmän översikt

Avtryckare Låsknapp Lampa Riktningsväljare Verktygslägesspak

Sidogrepp Chucknyckel Krage Ring Mothållsring

• På grund av det kontinuerliga programmet för forskning och utveckling, kan här angivna tekniska data ändras utan föregående meddelande.
• Observera: Tekniska data kan variera i olika länder. Avsedda användningsområden Maskinen är avsedd för borrning med slag i tegel, betong och sten, samt även för vanlig borrning utan slag i trä, metall, keramik och plast. Strömförsörjning Maskinen får endast anslutas till nät med samma spänning som anges på typplåten och kan endast köras med enfas växelström. Den är dubbelisolerad i enlighet med europeisk standard och kan därför anslutas till vägguttag som saknar skyddsjord. Säkerhetstips För din egen säkerhets skull, bör du läsa igenom de medföljande säkerhetsföreskrifterna. KOMPLETTERANDE

SÄKERHETSFÖRESKRIFTER

30 mm Tomgångsvarvtal (min-1) Håll verktyget i de isolerade greppytorna när du arbetar på platser där skär- eller borrverktyget kan komma i kontakt med gömd ledningsdragning, eller dess egen sladd. De synliga metalldelarna på verktyget blir strömförande, om verktyget kommer i beröring med en strömförande ledning, och operatören får en elektrisk stöt. Se alltid till att du står stadigt. Se till att det inte står någon under dig, när du arbetar på hög höjd. Håll verktyget stadigt med båda händerna. Använd alltid sidohandtaget. Håll händerna på avstånd från rörliga delar. Lämna inte verktyget när det går. Använd endast verktyget när det hålls i händerna.

Vidrör inte borret eller arbetsstycket omedelbart efter avslutad användning; dessa delar kan vara oerhört varma, och orsaka brännskador. SPARA DESSA ANVISNINGAR. FUNKTIONSBESKRIVNING FÖRSIKTIGHET!

• Se alltid till att verktyget är avstängt och sladden utdragen innan du ändrar eller kontrollerar någon funktion. Avtryckare (Fig. 1) FÖRSIKTIGHET!
• Innan du sätter kontakten ska du alltid kontrollera att avtryckaren går att trycka in korrekt och går tillbaka till avstängt läge när du släpper den. Du startar verktyget genom att trycka på avtryckaren. Du ökar hastigheten genom att trycka hårdare. Släpp avtryckaren för att stoppa verktyget. Om du vill använda verktyget länge kan du trycka in avtryckaren och sedan låsknappen. Du lossar spärren genom att trycka in avtryckaren helt och sedan släppa den. Tända lamporna (Fig. 2) För modellerna HP1620F, HP1621F FÖRSIKTIGHET!
• Titta inte in i ljuset och titta aldrig direkt in i ljuskällan. Slå på lampan genom att trycka på avtryckaren. Lampan släcks när du släpper avtryckaren. OBSERVERA!
• Använd en torr trasa för att torka bort smuts från lampans lins. Var försiktig så att du inte repar linsen, eftersom detta kan försämra belysningen.
• Använd aldrig bensin eller thinner för att rengöra lampans lins, eftersom dessa ämnen skadar linsen. Riktningsväljare (Fig. 3) Det finns en riktningsväljare på verktyget så att du kan välja rotationsriktning. Flytta riktningsväljaren till positionen D (A-sidan) för rotation medurs, eller till positionen E (B-sidan) för rotation moturs. FÖRSIKTIGHET!
• Kontrollera alltid rotationsriktningen innan du börjar använda verktyget.
• Ändra inte rotationsriktningen förrän verktyget har stannat helt. Om du ändrar riktningen innan verktyget stannat kan du skada det.
• Om det inte går att trycka in avtryckaren, kontrollera då om riktningsväljaren är helt tryckt i läget D (A-sidan) eller E (B-sidan). Välja verktygsläge (Fig. 4) Detta verktyg är försett med en spak för val av läge. Om du vill ha rotation med slag skjuter du spaken åt höger (symbolen g). Om du bara vill ha rotation skjuter du spaken åt vänster (symbolen m). För modellerna HP1621, HP1621F (Fig. 7) Håll i ringen och vrid kragen moturs för att öppna chucköppningen. Tryck in borren så långt det går i chucken. Håll ordentligt i ringen och vrid kragen medurs för att dra åt chucken. Du tar bort borren genom att hålla i ringen och vrida kragen moturs. OBSERVERA!
• Om den nyckellösa dricllchucken inte kan lossas på grund av att ett borr har fastnat i chuckens käftar kan du öppna chucken på följande sätt.

1. Håll fast drillchuckens fästhylsa med en rörtång eller

liknande (Observera: Se till att du inte håller fast även mothållsringen.)

2. Sätt skruvnyckel 19 med justerbar vinkel, eller

annan lämplig nyckel, på sexkantsmuttern i borrchuckens framända. Vrid skruvnyckeln medurs, på det sätt som visas i fig. 8, för att öppna borrchucken. Djupmätare (Fig. 9) FÖRSIKTIGHET!

• Skjut alltid lägesväljaren hela vägen till önskad position. Om du använder verktyget med spaken inställd halvvägs mellan ändlägena kan verktyget skadas. Djupmätaren är praktisk när du vill borra exakt lika djupa hål. Lossa sidogreppet och sätt in djupmätaren i hålet i sidogreppet. Justera djupmätaren till önskat djup, och dra åt greppet igen. HOPSÄTTNING OBSERVERA!
• Det går inte att använda djupmätaren i det läge där den skulle stöta mot verktygskroppen. FÖRSIKTIGHET!
• Se alltid till att verktyget är avstängt och sladden utdragen innan du börjar hantera det. ANVÄNDNING Sätta dit sidogrepp (extrahandtag) (Fig. 5) Använda slagborren Utnyttja alltid sidogreppet för att kunna använda verktyget på ett säkert sätt. Montera sidogreppet på maskinens spindeltrumma. Dra sedan fast greppet genom att vrida det medurs till önskat läge. Det går att vrida 360° och fästa precis där du vill. FÖRSIKTIGHET!
• En väldig ryckning och vridning kan påfresta borren när genombrott inträffar, när hålet blir igentäppt av spån och partiklar eller om det finns armeringsjärn i betongen. Använd alltid sidogreppet (extrahandtaget) och håll verktyget stadigt med bägge händerna när du använder det. Om du inte gör det kan du tappa kontrollen över verktyget och eventuellt skada dig allvarligt. OBSERVERA!
• Om djupanslaget är monterat går det inte att vrida sidogreppet 360°. Sätta dit eller ta bort borrar För modellerna HP1620, HP1620F (Fig. 6) Du sätter in borren genom att först trycka in den så långt som möjligt. Dra åt chucken för hand. Placera chucknyckeln i vart och ett av de tre hålen och dra åt medurs. Dra åt alla chuckhål lika mycket. Du tar loss borren genom att vrida chucknyckeln moturs, men bara i ett av hålet. Du kan sedan lossa chucken för hand. När du använt chucknyckeln, återställ sedan originalpositionen. När du borrar i betong, granit, plattor mm ska du flytta lägesväljarspaken till positionen g så att du kan använda rotation med slag. Använd borr med volframkarbid-spets. Placera borrspetsen där du vill ha hålet och tryck på avtryckaren. Pressa inte med verktyget. Lätt tryck ger bästa resultat. Håll verktyget stadigt på plats och förhindra att det glider bort från hålet. Tryck inte hårdare när hålet fylls med spån eller partiklar. Kör i stället verktyget på tomgång, och dra sakta ut borren något ur hålet. Gör detta några gånger för att göra rent hålet, och du kan sedan fortsätta borra.

Blåsboll (extra tillbehör) (Fig. 10) UNDERHÅLL När du borrat hålet kan du använda blåsbollen för att göra rent hålet. FÖRSIKTIGHET!

• Se alltid till att verktyget är avstängt och sladden utdragen innan du försöker kontrollera eller underhålla det. Använda den vanliga borren När du borrar i trä, metall eller plast ska du flytta lägesväljaren till positionen m för att enbart använda rotation. Borra i trä När du borrar i trä får du det bästa resultatet om du använder träborr försedda med förskär. Förskären gör att det blir enklare att borra eftersom den drar in borren i träet. För att upprätthålla produktens SÄKERHET och PÅLITLIGHET ska reparationer, kontroll och utbyte av kolborstar och allt annat underhålls- eller justeringsarbete utföras av ett auktoriserat Makita servicecenter eller fabriksservicecenter, med användning av Makita originalreservdelar. TILLBEHÖR Borra i metall Du kan förhindra att borren halkar när du börjar på ett nytt hål genom att göra ett märke på lämplig plats med en körnare och hammare. Sätt borrspetsen i nedsänkningen och börja borra. Använd skärolja när du borrar i metall. Enda undantagen är järn och mässing, där borrningen ska ske torrt. FÖRSIKTIGHET!
• Dessa tillbehör och tillsatser rekommenderas för att användas tillsammans med den Makita-maskin som anges i denna bruksanvisning. Om några andra tillbehör eller tillsatser används kan det uppstå risk för personskador. Använd endast tillbehören och tillsatserna för de syften de är avsedda för. FÖRSIKTIGHET!
• Du kan inte få borrningen att gå fortare genom att trycka in verktyget för hårt. Faktum är att det enda du gör är att skada borrspetsen och försämra verktygets prestanda och livslängd.
• En väldig ryckning och vridning kan påfresta borren när genombrott inträffar. Håll stadigt i verktyget borren börjar bryta genom.
• Om borren fastnar kan du enkelt lossa den genom att ändra rotationsriktningen så att du kan backa ut. Verktyget kan dock backa tämligen häftigt om du inte håller i det ordentligt.
• Fäst alltid små arbetsstycken i ett skruvstycke eller liknande. Kontakta ditt lokala Makita servicecenter om du behöver hjälp med ytterligare detaljer om dessa tillbehör. När du borrar i trä, metall eller plast ska du flytta lägesväljaren till positionen m för att enbart använda rotation.

Slagborr med volframkarbid-spets Hålsågar Blåsboll Säkerhetsglasögon Nyckelfri borrchuck 13 Chucknyckel Greppenhet Djupmätare Transportlåda i plast NORSK Forklaring til generell oversikt

Under eget ansvar deklarerar vi härmed att denna produkt överensstämmer med följande standardiseringar för standardiserade dokument, HD400, EN50144, EN55014, EN61000 i enlighet med EG-direktiven 73/23/EEC, 89/336/EEC och 98/37/EC. ITALIANO NORSK
