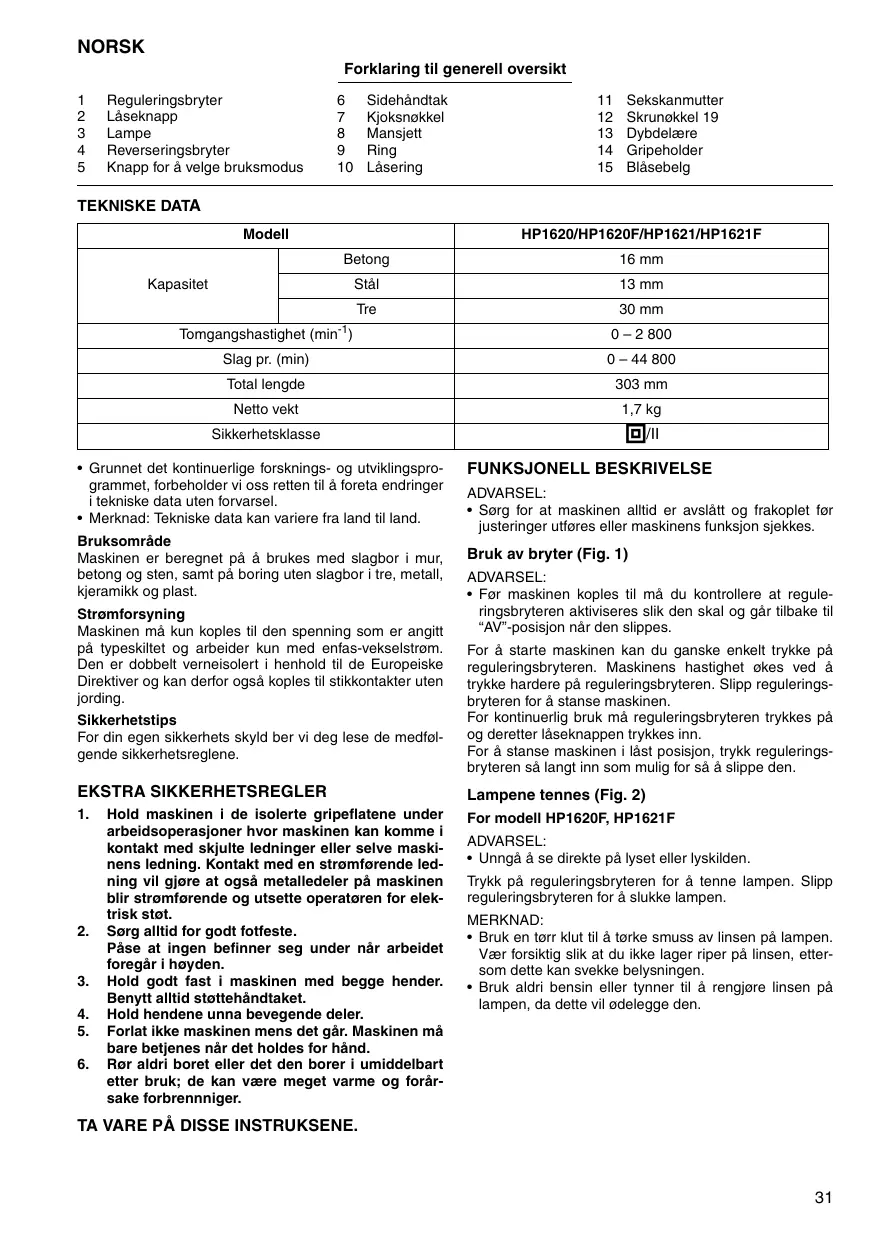

BRUKSANVISNING HP1621K MAKITA

• Grunnet det kontinuerlige forsknings- og utviklingsprogrammet, forbeholder vi oss retten til å foreta endringer i tekniske data uten forvarsel.
• Merknad: Tekniske data kan variere fra land til land. Bruksområde Maskinen er beregnet på å brukes med slagbor i mur, betong og sten, samt på boring uten slagbor i tre, metall, kjeramikk og plast. Strømforsyning Maskinen må kun koples til den spenning som er angitt på typeskiltet og arbeider kun med enfas-vekselstrøm. Den er dobbelt verneisolert i henhold til de Europeiske Direktiver og kan derfor også koples til stikkontakter uten jording. Sikkerhetstips For din egen sikkerhets skyld ber vi deg lese de medfølgende sikkerhetsreglene. FUNKSJONELL BESKRIVELSE ADVARSEL:
• Sørg for at maskinen alltid er avslått og frakoplet før justeringer utføres eller maskinens funksjon sjekkes. Bruk av bryter (Fig. 1) ADVARSEL:
• Før maskinen koples til må du kontrollere at reguleringsbryteren aktiviseres slik den skal og går tilbake til “AV”-posisjon når den slippes. For å starte maskinen kan du ganske enkelt trykke på reguleringsbryteren. Maskinens hastighet økes ved å trykke hardere på reguleringsbryteren. Slipp reguleringsbryteren for å stanse maskinen. For kontinuerlig bruk må reguleringsbryteren trykkes på og deretter låseknappen trykkes inn. For å stanse maskinen i låst posisjon, trykk reguleringsbryteren så langt inn som mulig for så å slippe den. EKSTRA SIKKERHETSREGLER Lampene tennes (Fig. 2)

Hold maskinen i de isolerte gripeflatene under arbeidsoperasjoner hvor maskinen kan komme i kontakt med skjulte ledninger eller selve maskinens ledning. Kontakt med en strømførende ledning vil gjøre at også metalledeler på maskinen blir strømførende og utsette operatøren for elektrisk støt. Sørg alltid for godt fotfeste. Påse at ingen befinner seg under når arbeidet foregår i høyden. Hold godt fast i maskinen med begge hender. Benytt alltid støttehåndtaket. Hold hendene unna bevegende deler. Forlat ikke maskinen mens det går. Maskinen må bare betjenes når det holdes for hånd. Rør aldri boret eller det den borer i umiddelbart etter bruk; de kan være meget varme og forårsake forbrennniger. ADVARSEL:

• Unngå å se direkte på lyset eller lyskilden. Trykk på reguleringsbryteren for å tenne lampen. Slipp reguleringsbryteren for å slukke lampen. MERKNAD:
• Bruk en tørr klut til å tørke smuss av linsen på lampen. Vær forsiktig slik at du ikke lager riper på linsen, ettersom dette kan svekke belysningen.
• Bruk aldri bensin eller tynner til å rengjøre linsen på lampen, da dette vil ødelegge den. TA VARE PÅ DISSE INSTRUKSENE.

Bruk av reverseringsbryter (Fig. 3) Denne maskinen er utstyrt med en reverseringsbryter for å snu rotasjonsretningen. Sett reverseringsbryteren i D-posisjon (A-siden) for medurs rotasjon eller Eposisjon (B-siden) for moturs rotasjon. ADVARSEL:

• Sjekk alltid rotasjonsretningen før maskinen tas i bruk.
• Reverseringsbryteren brukes bare etter at maskinen har stanset helt opp. Maskinen kan bli ødelagt hvis rotasjonsretningen snus før maskinen har stanset.
• Hvis reguleringsbryteren ikke kan trykkes inn, sjekk om reverseringsbryteren står i D-posisjon (A-siden) eller E-posisjon (B-siden). Valg av bruksmodus (Fig. 4) Denne maskinen er utstyrt med en knapp for valg av bruksmodus. For rotering med slag, skyv knappen for valg av bruksmodus over mot høyre (g-symbol). For kun rotering, skyv knappen for valg av bruksmodus over mot venstre (m-symbol). ADVARSEL:
• Skyv alltid knappen for valg av bruksmodus helt til den står i ønsket posisjon. Maskinen kan bli ødelagt hvis den brukes med denne knappen stående i en posisjon halvveis mellom modussymbolene. MONTERING ADVARSEL:
• Du må alltid forsikre deg om at maskinen er slått av og frakoplet før arbeid utføres på den. Montering av sidehåndtak (støttehåndtak) (Fig. 5) Bruk alltid sidehåndtaket for sikker bruk av maskinen. Monter støttehåndtaket på fremre del av verktøyet. Stram deretter håndtaket ved å dreie det medurs til den ønskede posisjon er nådd. Håndtaket kan dreies 360° slik at det kan sikres i enhver posisjon. MERKNAD:
• Støttehåndtaket kan ikke svinges 360° når dybdemåleren er montert. Montering eller demontering av borbits For modellene HP1620, HP1620F (Fig. 6) For å montere bitset, før det så langt inn i kjoksen som det vil gå. Stram kjoksen for hånd. Sett kjoksnøkkelen i hvert av de tre hullene og stram til medurs. Husk å stramme alle tre hullene like mye. Demonter bitset ved å dreie kjoksnøkkelen moturs i bare ett av hullene og løs deretter opp kjoksen for hånd. Når du har brukt kjoksnøkkelen må du huske å sette den tilbake i utgangsposisjonen. For modellene HP1621, HP1621F (Fig. 7) Hold ringen og drei mansjetten moturs for å åpne kjokskjeven. Før bitset så langt inn i kjoksen som mulig. Hold godt fast i ringen og drei mansjetten medurs for å stramme til kjoksen. For å demontere bitset, hold ringen og drei mansjetten moturs.

• Hvis den nøkkelfrie kjoksen ikke lar seg løsne fordi bitset har satt seg fast i kjoksklørne, kan bitset løsnes på følgende måte.

1. Hold mansjetten på kjoksen fast med en vannpumpetang eller lignende. (NB: Hold ikke i låseringen.)

2. Plasser skrunøkkel 19, justerbar skrunøkkel eller

annen egnet nøkkel på sekskantmutteren som er foran på kjoksen. For å løsne kjoksen, dreies nøkkelen medurs som vist i Fig. 8. Dybdelære (Fig. 9) Dybdelæren er praktisk når du borer hull med samme dybde. Løs opp sidehåndtaket og sett dybdelæren inn i hullet i sidehåndtaket. Juster dybdelæren står dypt nok og stram til sideholderen. MERKNAD:

• Dybdelæren kan ikke brukes hvis den slår mot maskinkassen. BRUK Bruk av slagbor ADVARSEL:
• Maskinen/bitset utsettes for voldsomme og brå vridningskrefter i det øyeblikk et gjennomslag skjer, når hullet tettes av spon eller partikler, eller når forsterkningsstenger nedstøpt i betongen mottar slag. Sørg for alltid å bruke sidehåndtakene (støttehåndtak) og hold godt fast i maskinen med begge sidehåndtakene og bryterhåndtaket mens maskinen er i bruk. Ellers kan resultatet bli at du mister kontrollen over maskinen og blir alvorlig skadet. Når det bores i betong, granitt, fliser o.l, skyv knappen for valg av modus slik at den står på g-symbolet for å kjøre “rotasjon med slag”. Sørg for at det alltid brukes bits med en spiss av wolframkarbid. Plasser bitset der hullet skal bli og trykk deretter på reguleringsbryteren. Det må ikke brukes makt på maskinen. Lett trykk gir de beste resultatene. Hold maskinen i riktig posisjon og sørg for at den ikke glir unna hullet. Bruk ikke mer makt når hullet tettes med spon eller partikler. Kjør i stedet maskinen på tomgang og ta deretter bitset delvis ut av hullet. Ved å gjenta dette flere ganger vil hullet bli renset og normal boring kan gjenopptas. Blåsebelg (valgfritt ekstrautstyr) (Fig. 10) Når hullet er ferdigborret brukes blåsebelgen til å fjerne støv fra hullet. Boring Når det bores i tre, metall eller plastikk, skyv knappen for valg av modus slik at den står på m-symbolet for å kjøre “bare rotasjon”. Boring i tre Ved boring i tre oppnås de beste resultatene når det benyttes trebor utstyrt med en styreskrue. Styreskruen gjør boringen enklere ved at bitset dras inn i arbeidsemnet. Boring i metall For å unngå at bitset glipper når et nytt hull påbegynnes, lag et hakk med en kjørner og slag på stedet der boringen skal påbegynnes. Plasser spissen på bitset i hakket og sett i gang med boringen. Bruk en skjærevæske når du borer i metall. Unntaket er jern og messing som bør bores tørt. ADVARSEL:
• Boringen vil ikke gå raskere om du bruker mye kraft på maskinen. Unødig stor makt vil faktisk bare resultere i at spissen på bitset ødelegges, maskinens yteevne blir nedsatt og levetiden forkortet.
• Maskinen/bitset blir utsatt for voldsomme krefter i det gjennombruddet er et faktum. Hold godt fast i maskinen og vær forsiktig når bitset bryter gjennom arbeidsemnet.
• En bit som har kilt seg fast kan på en enkel måte fjernes ved at reverseringsbryteren stilles på omvendt rotasjon slik at det er mulig å trekke seg ut. Maskinen kan imidlertid plutselig rykke bakover hvis den ikke holdes godt fast.
• Sørg alltid for å feste små arbeidsemner med en skruestikke eller liknende. TILLEGGSUTSTYR ADVARSEL:
• Tilleggsutstyr eller tilbehør som anbefales for din Makita-maskin er spesifisert i denne bruksanvisningen. Bruk av annet tilleggsutstyr eller tilbehør enn dette kan øke risikoen for personskader. Tilleggsutstyr eller annet tilbehør må bare brukes for de formål det er beregnet for. Hvis du har behov for flere detaljer som gjelder dette ekstrautstyret, spør ditt lokale Makita servicesenter om hjelp.

Bit med en spiss av wolframkarbid Hullsag Blåsebelg Vernebriller Nøkkelfri borechuck 13 Chucknøkkel Montering av grep Dybdelære Bæreveske av plastikk Når det bores i tre, metall eller plastikk, skyv på knappen for valg av modus slik at den står på m-symbolet for å bruke “bare rotasjon”. VEDLIKEHOLD ADVARSEL:

• Sørg alltid for at maskinen er slått av og frakoplet før du forsøker å utføre inspeksjon eller vedlikehold. For å sikre at produktsikkerheten og produktpåliteligheten opprettholdes må reparasjoner, kontrollering og utskifting av kullbørsten, samt alt annet vedlikehold eller justeringer utføres av Makitas autoriserte vedlikeholdspersonell eller fabrikkens servicesenter. Når deler skal byttes ut må det alltid brukes deler som Makita har produsert.
