MANUAL DE USUARIO HP1621K MAKITA

Taladro de percusión Manual de instrucciones

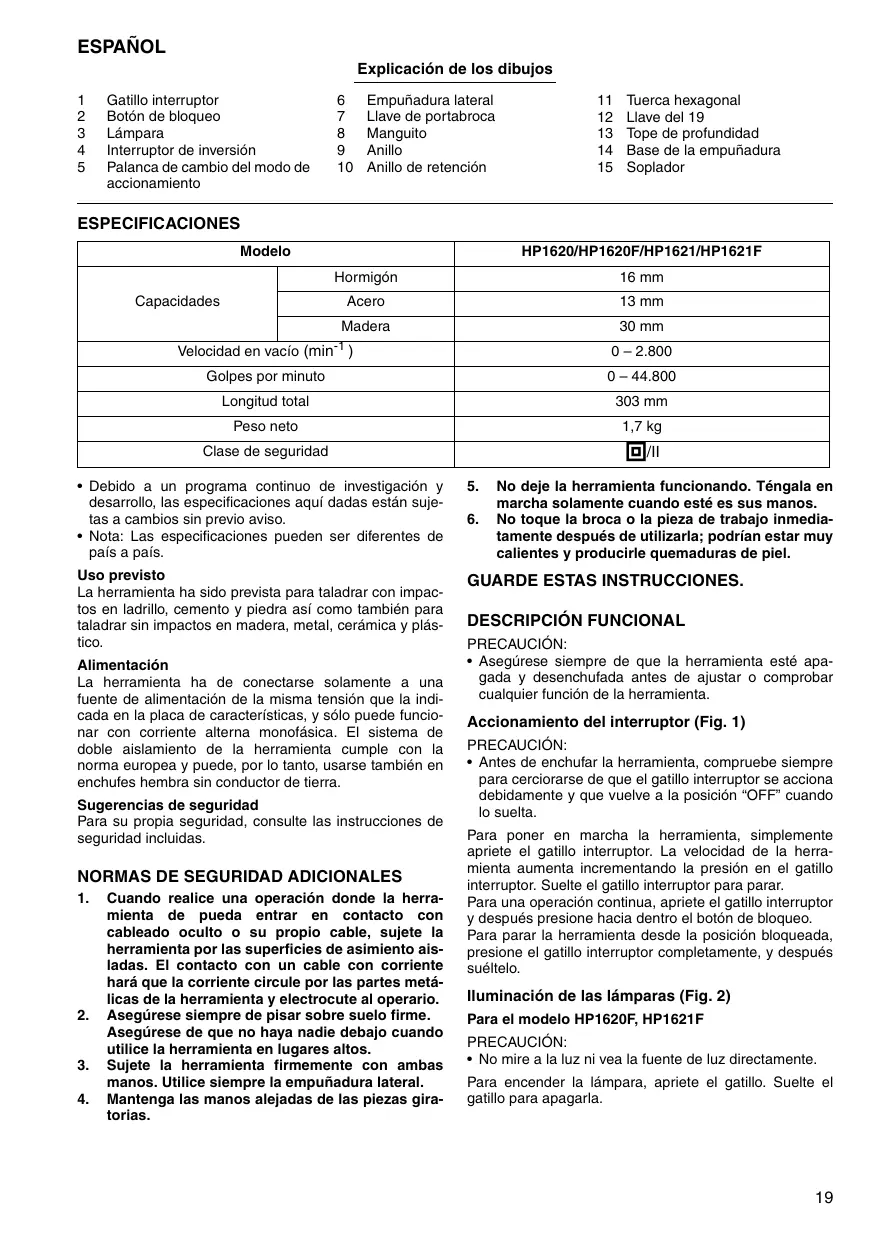

ESPAÑOL Explicación de los dibujos

Gatillo interruptor Botón de bloqueo Lámpara Interruptor de inversión Palanca de cambio del modo de accionamiento

Empuñadura lateral Llave de portabroca Manguito Anillo Anillo de retención

Tuerca hexagonal Llave del 19 Tope de profundidad Base de la empuñadura Soplador ESPECIFICACIONES Modelo Velocidad en vacío (min-1 ) 0 – 2.800 Golpes por minuto 0 – 44.800 Longitud total 303 mm Peso neto 1,7 kg Clase de seguridad a/II

• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.
• Nota: Las especificaciones pueden ser diferentes de país a país.

Uso previsto La herramienta ha sido prevista para taladrar con impactos en ladrillo, cemento y piedra así como también para taladrar sin impactos en madera, metal, cerámica y plástico. GUARDE ESTAS INSTRUCCIONES. Alimentación La herramienta ha de conectarse solamente a una fuente de alimentación de la misma tensión que la indicada en la placa de características, y sólo puede funcionar con corriente alterna monofásica. El sistema de doble aislamiento de la herramienta cumple con la norma europea y puede, por lo tanto, usarse también en enchufes hembra sin conductor de tierra. Sugerencias de seguridad Para su propia seguridad, consulte las instrucciones de seguridad incluidas. Cuando realice una operación donde la herramienta de pueda entrar en contacto con cableado oculto o su propio cable, sujete la herramienta por las superficies de asimiento aisladas. El contacto con un cable con corriente hará que la corriente circule por las partes metálicas de la herramienta y electrocute al operario. Asegúrese siempre de pisar sobre suelo firme. Asegúrese de que no haya nadie debajo cuando utilice la herramienta en lugares altos. Sujete la herramienta firmemente con ambas manos. Utilice siempre la empuñadura lateral. Mantenga las manos alejadas de las piezas giratorias.

No deje la herramienta funcionando. Téngala en marcha solamente cuando esté es sus manos. No toque la broca o la pieza de trabajo inmediatamente después de utilizarla; podrían estar muy calientes y producirle quemaduras de piel.

DESCRIPCIÓN FUNCIONAL

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de ajustar o comprobar cualquier función de la herramienta. Accionamiento del interruptor (Fig. 1) PRECAUCIÓN:
• Antes de enchufar la herramienta, compruebe siempre para cerciorarse de que el gatillo interruptor se acciona debidamente y que vuelve a la posición “OFF” cuando lo suelta. Para poner en marcha la herramienta, simplemente apriete el gatillo interruptor. La velocidad de la herramienta aumenta incrementando la presión en el gatillo interruptor. Suelte el gatillo interruptor para parar. Para una operación continua, apriete el gatillo interruptor y después presione hacia dentro el botón de bloqueo. Para parar la herramienta desde la posición bloqueada, presione el gatillo interruptor completamente, y después suéltelo. Iluminación de las lámparas (Fig. 2) Para el modelo HP1620F, HP1621F PRECAUCIÓN:
• No mire a la luz ni vea la fuente de luz directamente. Para encender la lámpara, apriete el gatillo. Suelte el gatillo para apagarla.

• Utilice un paño seco para quitar la suciedad de la lente de la lámpara. Tenga cuidado de no rayar la lente de la lámpara, porque podrá disminuir la iluminación.
• No utilice nunca gasolina ni disolvente para limpiar la lente de la lámpara, porque se dañará. Accionamiento del interruptor de inversión (Fig. 3) Esta herramienta tiene un interruptor de inversión para cambiar la dirección de giro. Mueva el interruptor de inversión a la posición D (lado A) para giro hacia la derecha o a la posición E (lado B) para giro hacia la izquierda. PRECAUCIÓN:
• Confirme siempre la dirección de giro antes de la operación.
• Utilice el interruptor de inversión solamente después de que la herramienta se haya parado completamente. Si cambia la dirección de giro antes de que la herramienta se haya parado podrá dañarla.
• Si el gatillo interruptor no puede apretarse, mire el interruptor de inversión para confirmar que está puesto completamente en la posición D (lado A) o E (lado B). Selección del modo de accionamiento (Fig. 4) Esta herramienta tiene una palanca de cambio del modo de accionamiento. Para giro con percusión, deslice la palanca de cambio del modo de accionamiento hacia la derecha (símbolo g). Para giro solamente, deslice la palanca de cambio del modo de accionamiento hacia la izquierda (símbolo m). PRECAUCIÓN:
• Deslice siempre la palanca de cambio del modo de accionamiento a tope hasta la posición del modo deseado. Si utiliza la herramienta con la palanca de cambio del modo de accionamiento puesta a medias entre los símbolos de modo, la herramienta podrá dañarse. MONTAJE PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de realizar cualquier trabajo en la herramienta. Instalación de la empuñadura lateral (mango auxiliar) (Fig. 5) Utilice siempre la empuñadura lateral para garantizar la seguridad de la operación. Instale la empuñadura lateral en el barril de la herramienta. Después apriete la empuñadura girándola hacia la derecha en la posición deseada. Puede girarse 360° para poder sujetarla en cualquier posición. NOTA:
• La empuñadura lateral no podrá girarse 360° cuando esté instalado el medidor de profundidad.

Instalación o desmontaje de la broca Para el modelo HP1620, HP1620F (Fig. 6) Para instalar la broca, introdúzcala a tope en el portabroca. Apriete el portabroca a mano. Ponga la llave de portabroca en cada uno de los tres agujeros y apriete hacia la derecha. Asegúrese de apretar los tres agujeros del portabroca uniformemente. Para quitar la broca, gire la llave de portabroca hacia la izquierda en uno de los agujeros solamente, después afloje el portabroca a mano. Después de utilizar la llave de portabroca, asegúrese de ponerla otra vez en su posición original. Para el modelo HP1621, HP1621F (Fig. 7) Sujete el anillo y gire el manguito hacia la izquierda para abrir las mordazas del portabroca. Ponga la broca en el portabroca a tope. Sujete el anillo firmemente y gire el manguito hacia la derecha para apretar el portabroca. Para quitar la broca, sujete el anillo y gire el manguito hacia la izquierda. NOTA:

• Si el mandril autoblocante no pudiera aflojarse porque la broca se ha quedado enganchada en el interior de las mordazas del mandril, afloje el mandril de la forma siguiente.

1. Sujete el manguito del mandril firmemente con una

llave de perro o por el estilo (Nota: No sujete la porción del anillo de retención.)

2. Ponga la llave del 19, llave ajustable o una de las llaves apropiadas en la tuerca hexagonal por la parte

delantera del mandril. Gire la llave hacia la derecha como se muestra en la Fig. 8 para aflojar el mandril. Tope de profundidad (Fig. 9) El tope de profundidad sirve para taladrar agujeros de profundidad uniforme. Afloje la empuñadura lateral e inserte el tope de profundidad en el agujero de la empuñadura lateral. Ajuste el tope de profundidad a la profundidad deseada y apriete el tope de profundidad. NOTA:

• El tope de profundidad no podrá ser utilizado en la posición donde el mismo golpee contra la carcasa de la herramienta. OPERACIÓN Operación de taladrado con percusión PRECAUCIÓN:
• En el momento de comenzar a penetrar, cuando se atasca el agujero con virutas y partículas, o cuando se topa contra varillas de refuerzo de hormigón armado, se ejerce una tremenda y repentina fuerza de torsión sobre la herramienta/broca. Utilice siempre la empuñadura lateral (mango auxiliar) y sujete la herramienta firmemente por la empuñadura lateral y empuñadura del interruptor durante las operaciones. En caso contrario podrá resultar en la pérdida del control de la herramienta y posiblemente graves heridas. Cuando taladre en hormigón, granito, azulejos, etc., mueva la palanca de cambio del modo de accionamiento a la posición del símbolo g para utilizar el modo “giro con percusión”. Asegúrese de utilizar una broca de punta de carburo de tungsteno. Posicione la broca donde desee hacer el agujero, después apriete el gatillo interruptor. No fuerce la herramienta. Los mejores resultados se obtienen con una ligera presión. Mantenga la herramienta en posición y evite que se deslice y se salga agujero. No aplique más presión cuando el agujero se atasque con virutas y partículas. En su lugar, haga funcionar la herramienta sin presión, después saque parcialmente la broca del agujero. Repitiendo esto varias veces, se limpiará el agujero y se podrá reanudar el taladrado normal. Soplador (Accesorio opcional) (Fig. 10) Después de taladrar el agujero, utilice el soplador para limpiar el polvo del agujero. Operación de taladrado Cuando taladre en madera, metal o materiales de plástico, mueva la palanca de cambio del modo de accionamiento a la posición del símbolo m para utilizar el modo “giro solamente”. Taladrado en Madera Cuando taladre en madera, los mejores resultados se obtendrán con brocas para madera equipadas con un tornillo guía. El tornillo guía facilita el taladrado tirando de la broca hacia el interior de la pieza de trabajo. Taladrado en metal Para evitar que la broca resbale al empezar a hacer el agujero, haga una mella con punzón y un martillo en el punto a taladrar. Coloque la punta de la broca en la mella y comience a taladrar. Emplee un lubricante para operaciones de corte cuando taladre metales. Las excepciones son hierro y latón que deberán ser taladrados en seco. MANTENIMIENTO PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de intentar realizar una inspección o mantenimiento. Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, la inspección y sustitución de la escobilla de carbón, y cualquier otro mantenimiento o ajuste deberán ser realizados en Centros o Servicios de fábrica Autorizados por Makita, empleando siempre piezas de repuesto de Makita. ACCESORIOS PRECAUCIÓN:
• Estos accesorios o acoplamientos están recomendados para utilizar con la herramienta Makita especificada en este manual. El empleo de otros accesorios o acoplamientos conllevará un riesgo de sufrir heridas personales. Utilice los accesorios o acoplamientos solamente para su fin establecido. Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte al centro de servicio Makita local.

Broca de punta de carburo de tungsteno Broca de corona Soplador Gafas de seguridad Mandril automático 13 Llave de portabroca Conjunto de mordaza Tope de profundidad Maletín de transporte de plástico PRECAUCIÓN:

• Con ejercer una presión excesiva sobre la herramienta no conseguirá taladrar más rápido. De hecho, esta presión excesiva sólo servirá para dañar la punta de la broca, disminuir el rendimiento de la herramienta y acortar su vida de servicio.
• En el momento de comenzar a penetrar se ejerce una fuerza tremenda sobre la herramienta/broca. Sujete la herramienta firmemente y tenga cuidado cuando la broca comience a penetrar en la pieza de trabajo.
• Una broca atascada podrá extraerse simplemente poniendo el interruptor de inversión en giro inverso para que retroceda. Sin embargo, la herramienta podrá retroceder bruscamente si no la sujeta firmemente.
• Sujete siempre las piezas de trabajo pequeñas en un tornillo de banco o herramienta de sujeción similar. Cuando taladre en madera, metal o materiales de plástico, gire la palanca de cambio del modo de accionamiento a la posición del símbolo m para utilizar el modo “giro solamente”.

Impactos por minuto 0 – 44.800 Comprimento total 303 mm Peso líquido 1,7 kg ESPAÑOL Ruido y vibración Los niveles típicos de ruido ponderados A son presión sonora: 97 dB (A) nivel de potencia sonora: 110 dB (A) – Póngase protectores en los oídos. – El valor ponderado de la aceleración es de 15 m/s2.

DECLARACIÓN DE CONFORMIDAD DE LA CE Declaramos bajo nuestra sola responsabilidad que este producto cumple con las siguientes normas de documentos normalizados, HD400, EN50144, EN55014, EN61000 de acuerdo con las directivas comunitarias, 73/23/EEC, 89/336/EEC y 98/37/CE.
