NÁVOD K OBSLUZE SDM-S73E SONY

Bezpečnostní opatření 4

Díly a ovládací prvky....5

Instalace....6

Instalace 1: Vytáhněte pojistku stojanu....6

Instalace 2: Připojte kabely videosignálu ..... 6

Instalace 3: Připojte napájecí kabel....7

Instalace 4: Zajistěte kabely a zavřete zadní kryt ..... 8

Instalace 5: Zapněte monitor a počítač. 9

Instalace 6: Nastavení výšky a náklonu....10

Výběr vstupního signálu (tlačítko INPUT) (pouze SDM-S74E) .... 10

Nastavení monitoru....11

Ovládání nabídky 11

Nastavení podsvícení (BACKLIGHT)....12

Nastavení kontrastu (CONTRAST) 12

Nastavení jasu zobrazení (BRIGHTNESS) 12

Automatické nastavení ostrosti a vystředění obrazu (SCREEN)

(SDM-S73E/S74E pouze u analogového signálu RGB) ..... 13

Nastavení teploty barev (COLOR) 14

Změna nastavení gamma (GAMMA)....15

Změna polohy nabídek (MENU POSITION). 15

Automatická změna vstupu (INPUT SENSING) (pouze SDM-S74E) 15

A Výběr jazyka nabídky na obrazovce (LANGUAGE)....15

→← Obnovení výchozích hodnot dat nastavení (RESET). . . . . . . . 15

Oπ Uzamčení nabídek a ovládacích prvků (MENU LOCK) ..... 16

Technické vlastnosti .....16

Úsporný režim....16

Snížení spotřeby energie (režim ECO) 17

Funkce automatického nastavení kvality obrazu (SDM-S73E/S74E

pouze u analogového signálu RGB)....17

Odstraňování problémů....18

Zprávy na obrazovce 18

Příznaky problémů a jejich odstranění 19

Technické údaje....22

Bezpečnostní opatření

Upozornění týkající se napájení

- Použijte dodaný napájecí kabel. Pokud použijete jiný napájecí kabel, přesvědčte se, že je slučitelný s vaší místní rozvodnou sítí.

Pro zákazníky v USA

Pokud nepoužijete odpovídající kabel, tento monitor nebude splňovat povinné standardy FCC.

Pro zákazníky ve Velké Británii

Pokud monitor používáte ve Velké Británii, ujistěte se, že používáte odpovídající napájecí kabel pro Velkou Británii.

Příklad typů zástrček

pro 100 až 120 V stř. pro 200 až 240 V stř. pouze pro 240 V stř.

Toto zařízení by mělo být nainstalováno blízko snadno dosažitelné zásuvky.

Umístění

Neinstalujte nebo neponechávejte monitor na následujících místech:

• Na místech vystavovaných extrémním teplotám, například blízko radiátorů, topení nebo na přímém slunečním světle. Vystavování monitoru extrémním teplotám, například v automobilu zaparkovaném na přímém slunečním světle nebo v blízkosti topení, může způsobit deformace skříně nebo poruchy.
• Na místa vystavená mechanickým vibracím nebo otřesům.
• Blízko zařízení vytvářejících silné magnetické pole, například televizorů nebo dalších domácích spotřebičů.
• Na místa s velkým výskytem prachu, nečistot či písku, například v blízkosti otevřeného okna nebo dveří. Pokud bude monitor dočasně umístěn ve venkovním prostředí, učiňte odpovídající opatření proti prachu a nečistotám ze vzduchu. V opačném případě by mohlo dojít k neopravitelné poruše.

Zacházení s displejem LCD

• Displej LCD neumíst'ujte směrem ke slunci, mohlo by dojít k jeho poškození. Budte opatrní při umíst'ování monitoru v blízkosti okna.
• Netlačte na displej LCD a neškrábejte po něm. Neumíst'ujte na něj žádné těžké předměty. Mohlo by dojít ke ztrátě linearity nebo k poruchám displeje LCD.
• Pokud se tento monitor bude používat na studeném místě, může se na displeji objevit zbytkový obraz. Nejedná se o poruchu. Jakmile teplota vzroste na běžnou provozní hodnotu, obnoví se běžné zobrazení.
• Pokud bude na displeji zobrazen statický obraz po dlouhou dobu, může se na chvíli objevit zbytkový obraz. Tento zbytkový obraz časem zmizí.
• LCD panel se během provozu zahřívá. Nejedná se o poruchu.

Informace o LCD (Liquid Crystal Display)

Povšimněte si, že LCD obrazovka je vyrobena pomocí vysoce přesné technologie. Nicméně se na LCD obrazovce mohou objevovat konstantní černé body nebo svítící body (červené, modré nebo zelené) a nepravidelné barevné pruhy nebo pruhy různého jasu. Nejedná se o poruchu.

(Efektivní body: více než 99,99%)

Údržba

• Před čištěním monitoru nezapomeňte vytáhnout napájecí kabel ze zásuvky.
• Čistěte LCD obrazovku pomocí jemného hadříku. Pokud používáte tekutý čistič na sklo, nepoužívejte žádný typ čistidla obsahující antistatické činidlo nebo podobné příměsi – může se tím poškrábat ochranná vrstva obrazovky LCD.
• Čistěte skřín monitoru, panel a ovládací prvky pomocí měkkého hadříku navlhčeného jemným čisticím roztokem. Nepoužívejte abrazivní houbičku, čisticí prášek nebo rozpouštědla jako je líh nebo benzín.
• Nejezděte po obrazovce, nedotýkejte se nebo net'ukejte na povrch obrazovky ostrými nebo drsnými předměty jako je propisovačka nebo šroubovák. Tento typ dotyku může způsobit poškrábání obrazovky.
• Uvědomte si, že pokud je tento monitor vystaven těkavým roztokům jako jsou insekticidy, nebo pokud dojde k dlouhodobému styku s gumovými materiály nebo materiály z PVC, může dojít ke změnám v materiálu nebo k degradaci ochranné vrstvy displeje LCD.

Přeprava

• Odpojte od monitoru všechny kabely a pevně uchopte displej LCD tak, abyste pri přepravě nepoškrábali obrazovku. Pokud monitor upustíte, můžete se zranit nebo může dojít k poškození monitoru.
• Při přepravě nebo zasílání tohoto monitoru do opravy použijte původní lepenkovou krabici, pojistku stojanu a balicí materiál.

Likvidace monitoru

• Nelikvidujte tento monitor vyhozením do běžného domácího odpadu.
• Prosvětlovací zářivka použitá v monitoru obsahuje rtut'. Likvidace monitoru musí být provedena v souladu s místními předpisy pro nakládání s nebezpečným odpadem.

Díly a ovládací prvky

Podrobné informace najdete na stranách uvedených v závorkách.

Zobrazený monitor na této stránce je typ SDM-S74E.

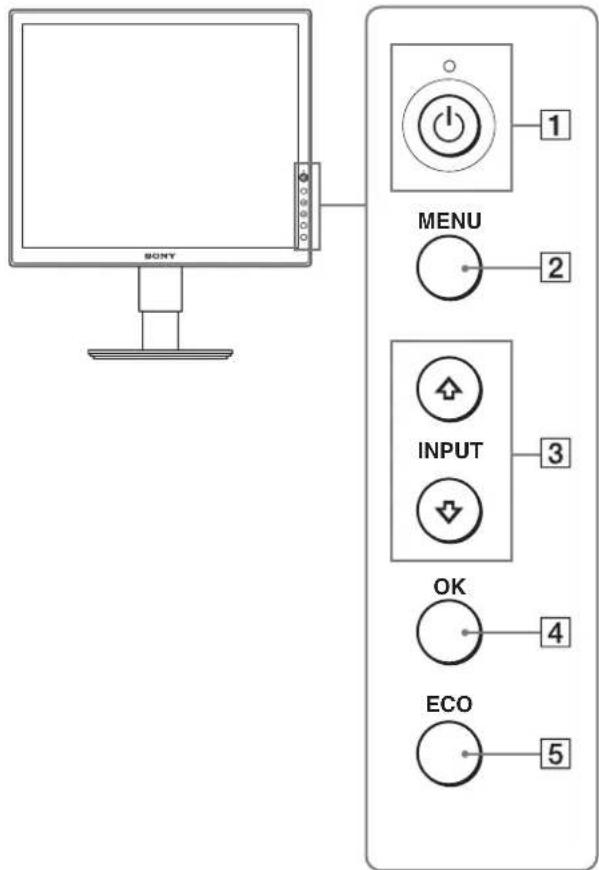

Přední strana displeje LCD

SONY MENU INPUT OK ECO 1 2 3 4 5

Boční pohled na displej LCD

1 Vypínač ⏻ (napájení) a indikátor ⏻ (napájení) (strany 9, 16)
Tímto vypínačem zapnete monitor, pokud indikátor ⏻ (napájení) svítí červeně. Dalším stisknutím tohoto vypínače monitor vypnete.
Pokud se indikátor ⏻ (napájení) nerozsvítí, stiskněte hlavní vypínač napájení MAIN POWER (6).

2 MENU tlačítko (strany 11, 12)

Tímto tlačítkem se zapíná a vypíná hlavní nabídka.

3 ↓/↑ tlačitka (strana 12)

Tato tlačítka se používají při výběru položek nabídky a k nastavení.

U SDM-S74E se těmito tlačitky rovněž přepínají vstupní videosignály mezi INPUT1 a INPUT2, pokud jsou k monitoru připojeny dva počítače. (K dispozici pouze v případě, že je vypnuto menu.)

4 OK tlačítko (strana 12)

Tímto tlačítkem aktivujete vybranou položku nabídky a nastavení provedená pomocí tlačítek ↓/↑ (3).

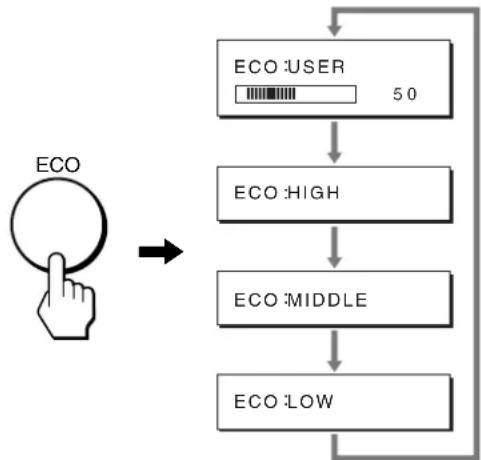

5 Tlačitko ECO (strana 17)

Pomocí tohoto tlačítka se snižuje spotřeba energie.

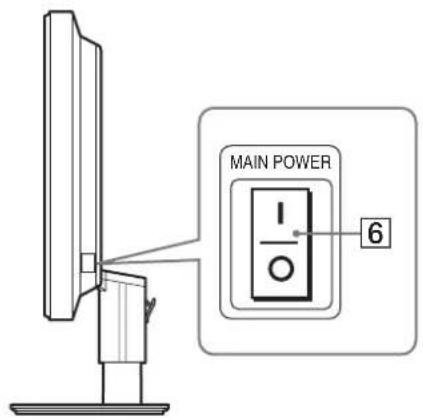

6 Vypínač napájení MAIN POWER (strana 9)

Tímto vypínačem se zapíná a vypíná napájení monitoru.

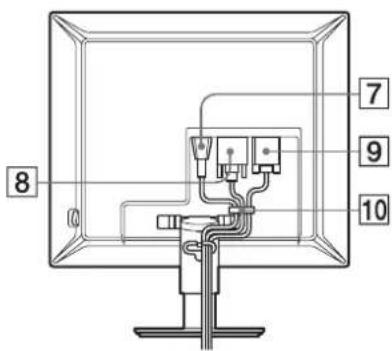

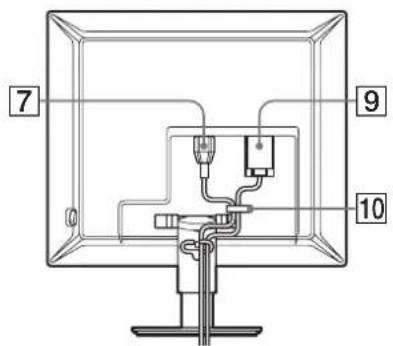

SDM-S73E

7 9 10

SDM-S74E

7 8 9 10

7 Konektor střídavého napájení AC IN (strana 7)

Pomocí tohoto konektoru připojte napájecí kabel (dodaný).

8 Vstupní konektor DVI-D (digitální signál RGB) (pouze SDM-S74E) (strana 7)

Pomocí tohoto konektoru vstupuje digitální videosignál RGB vyhovující DVI Rev.1.0.

9 Vstupní konektor HD15 (analogový signál RGB) (strana 7)

Tento konektor slouží pro vstup analogového videosignálu RGB (0,700 Vp-p, pozitivní) a signálů SYNC.

10 Držák kabelu (strana 8)

Tento díl zajišt'uje kabely a přívody k monitoru.

Instalace

Než začnete monitor používat, zkontrolujte, zda balení obsahuje následující položky:

• Displej LCD
- Napájecí kabel
- Kabel videosignálu HD15-HD15 (analogový signál RGB)
- Kabel videosignálu DVI-D (digitální signál RGB) (pouze SDM-S74E)
- Disk CD-ROM (obslužný program pro Windows/Macintosh, Provozní pokyny apod.)
• Záruční list
- Průvodce rychlým nastavením

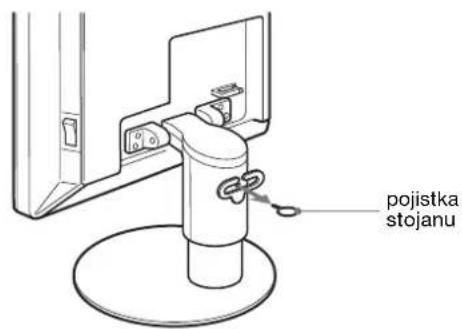

Instalace 1: Vytáhněte pojistku stojanu

pojistka stojanu

Instalace 2: Připojte kabely videosignálu

• Monitor i počítač pred připojením vypněte.
• Při připojování počítače ke vstupnímu konektoru monitoru HD15 (analogový signál RGB), viz také „Připojte počítač vybavený výstupním konektorem HD15 (analogový signál RGB)“ (strana 7).

Poznámky

• Nedotýkejte se kolíků konektoru kabelu videosignálu, mohlo by dojít k jejich ohnutí.
• Zkontrolujte orientaci konektoru HD15, předejdete tak nebezpečí ohnutí kolíků konektoru kabelu videosignálu.

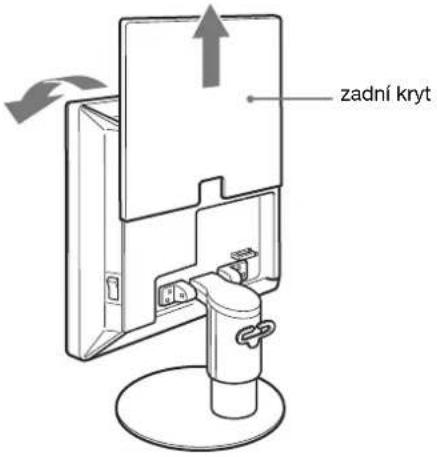

1 Vysuňte nahoru zadní kryt.

2 Nakloňte displej dopředu.

zadní kryt

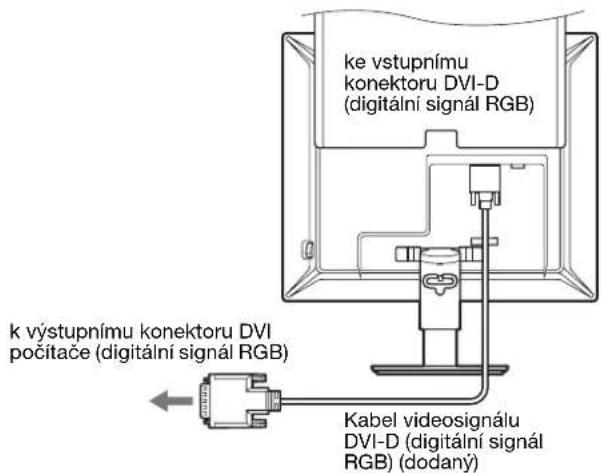

Připojte počítač vybavený výstupním konektorem DVI (digitální signál RGB) (pouze SDM-S74E)

Pomocí dodaného kabelu videosignálu DVI-D (digitální signál RGB) připojte počítač ke vstupnímu konektoru monitoru DVI-D (digitální signál RGB).

ke vystupnímu konektoru DVI-D (digitální signál RGB) k výstupnímu konektoru DVI počítace (digitální signál RGB) Kabel videosignálu DVI-D (digitální signál RGB) (dodaný)

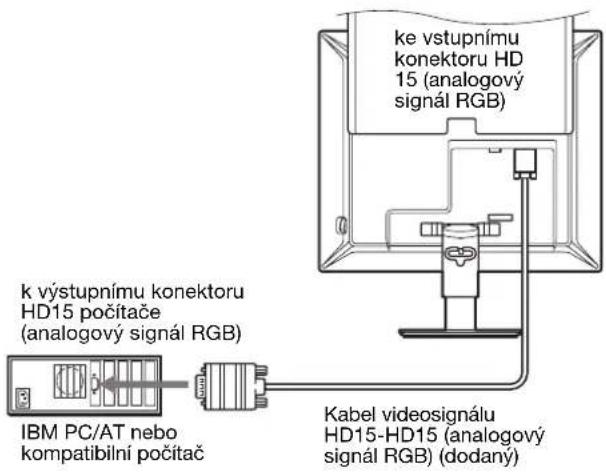

Připojte počítač vybavený výstupním konektorem HD15 (analogový signál RGB)

Pomocí dodaného kabelu videosignálu HD15-HD15 (analogový signál RGB) připojte počítač ke vstupnímu konektoru HD15 (analogový signál RGB) monitoru.

Připojte počítač podle následujících ilustrací.

■ Připojení k počítači IBM PC/AT nebo kompatibilnímu počítači

ke vstupnímu konektoru HD 15 (analogový signál RGB) k výstupnímu konektoru HD15 počítače (analogový signál RGB) IBM PC/AT nebo kompatibilní počítač Kabel videosignálu HD15-HD15 (analogový signál RGB) (dodaný)

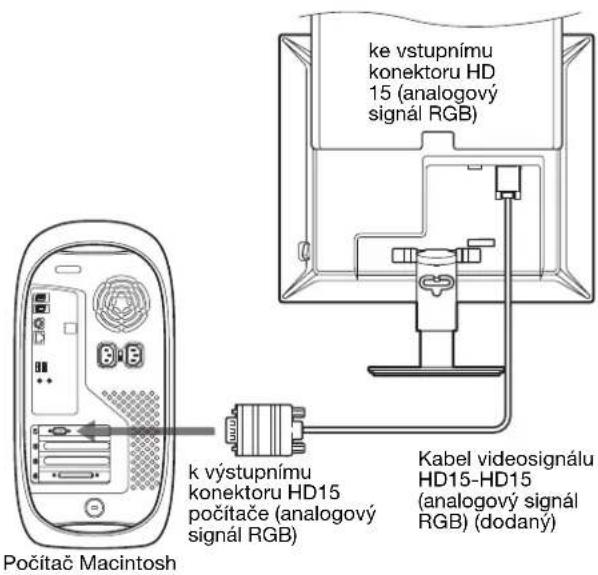

■ Připojení k počítači Macintosh

ke vstupnímu konektoru HD 15 (analogový signál RGB) k výstupnímu konektoru HD15 počítače (analogový signál RGB) Kabel videosignálu HD15-HD15 (analogový signál RGB) (dodaný) Počítač Macintosh

Při připojování k počítači Macintosh použijte v případě nutnosti adaptér (není dodán). Adaptér připojte k počítači před připojením kabelu videosignálu.

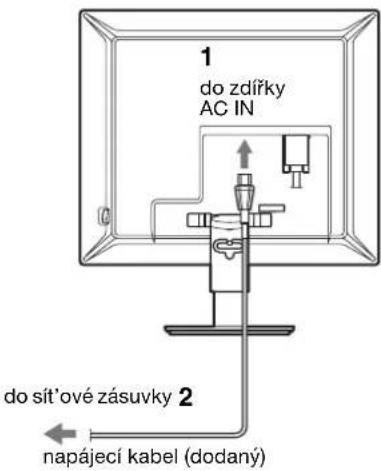

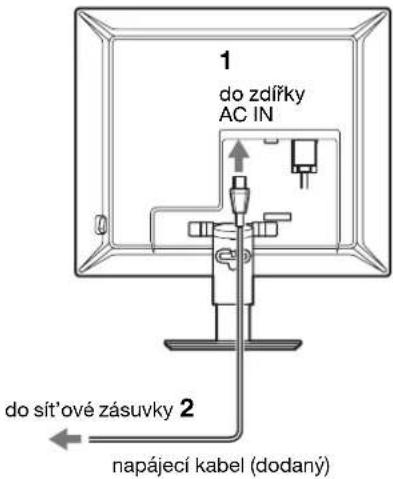

Instalace 3: Připojte napájecí kabel

1 Připojte dodaný napájecí kabel pevně ke konektoru AC IN monitoru.

2 Zapojte druhý konec pevně do elektrické zásuvky.

SDM-S73E

1 do zdířky AC IN do síť'ové zásuvky 2 napájecí kabel (dodaný)

SDM-S74E

1 do zdlřky AC IN do sít'ové zásuvky 2 napájecí kabel (dodaný)

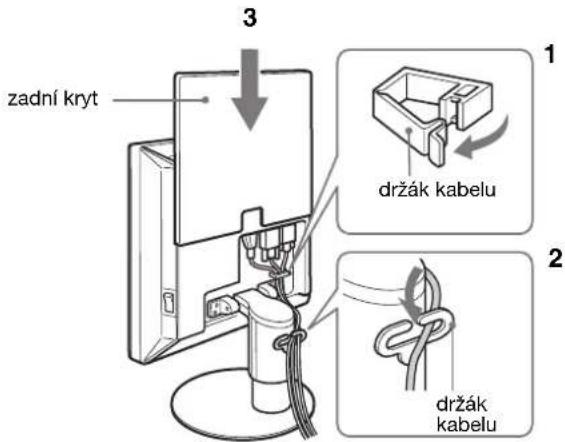

Instalace 4: Zajistěte kabely a zavřete zadní kryt

1 Zajistěte napájecí kabel a kabely videosignálu pomocí držáku kabelů na skříni monitoru.
2 Zajistěte kabely a napájecí kabel pomocí držáku kabelů na stojanu.
3 Stáhněte dolů zadní kryt.

SDM-S73E

zadní kryt 3 1 držák kabelu 2 držák kabelu

SDM-S74E

zadní kryt 3 1 držák kabelu 2 držák kabelu

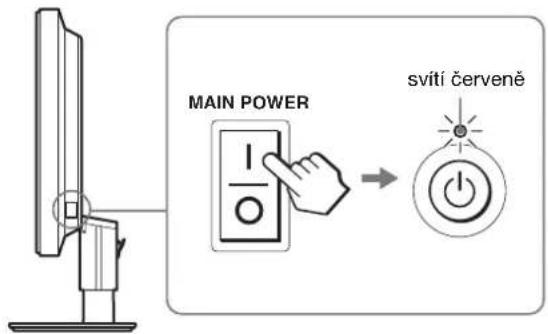

Instalace 5: Zapněte monitor a počítač

1 Pokud již není stisknut, stiskněte hlavní vypínač napájení MAIN POWER umístěný na pravé straně monitoru ve směru I. Ujistěte se, že indikátor (napájení) svítí červeně.

MAIN POWER svití červeně

Poznámka

Z výroby je monitor dodáván s hlavním vypínačem napájení MAIN POWER v poloze (I).

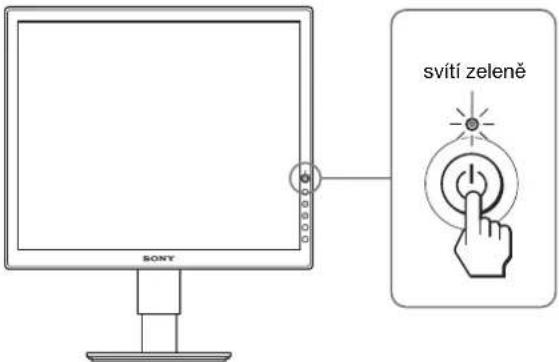

2 Stiskněte vypínač ⏻ (napájení) umístěný na přední straně monitoru.

Indikátor ⏻ (napájení) se rozsvítí zeleně.

svítí zeleně SONY

3 Zapněte počítač.

4 Poté pomocí tlačítek ↓/↑ vyberte požadovaný režim (pouze SDM-S74E).

Na obrazovce se objeví obrázek vybraného vstupu. Další informace viz „Výběr vstupního signálu (tlačitko INPUT) (pouze SDM-S74E)“ na straně 10.

Instalace monitoru je dokončena. V případě potřeby nastavte obraz (strana 11) ovládacími prvky monitoru.

Pokud se na obrazovce neobjeví obraz

- Zkontrolujte, zda je správně připojen napájecí kabel a kabel videosignálu.

- Pokud se na obrazovce objeví „NO INPUT SIGNAL“:

- Počítač přešel do úsporného režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.

- Stisknutím tlačítek ↓/↑ (pouze SDM-S74E) (strana 10) zkontrolujte, zda je správně nastaven vstupní signál.

- Pokud se na obrazovce objeví „CABLE DISCONNECTED“:

- Zkontrolujte, zda je správně připojen kabel videosignálu.

- Stisknutím tlačítek ↓/↑ (pouze SDM-S74E) (strana 10) zkontrolujte, zda je správně nastaven vstupní signál.

- Pokud se na obrazovce objeví „OUT OF RANGE“: Znovu připojte starý monitor. Poté nastavte grafickou kartu počítače v následujících rozsazích.

SDM-S73E

	Analogový signál RGB
Horizontální frekvence	28–80 kHz
Vertikální frekvence	48–75 Hz
Rozlišení	1280 × 1024 nebo méně

SDM-S74E

	Analogový signál RGB	Digitální signál RGB
Horizontální frekvence	28–80 kHz 28–64 kHz
Vertikální frekvence	48–75 Hz 60 Hz
Rozlišení	1280 × 1024 nebo méně

Další informace o zprávách na obrazovce viz „Příznaky problémů a jejich odstranění“ na straně 19.

Použití specifických ovladačů není nutné

Tento monitor vyhovuje standardu „DDC“ Plug & Play a umožnuje automaticky detekovat veškeré informace o monitoru. Do počítače není nutné instalovat specifické ovladače.

Při prvním zapnutí počitače po připojení monitoru se může na obrazovce zobrazit okno Průvodce instalací. V takovém případě postupujte dle zobrazených pokynů. Automaticky bude vybrán monitor Plug & Play, także tento monitor můžete použít.

Vertikální frekvence se nastaví na 60 Hz.

Vzhledem k tomu, že se neprojevuje blikání obrazu, můžete používat toto nastavení. Nemusíte nastavovat vertikální frekvenci na vysoké hodnoty.

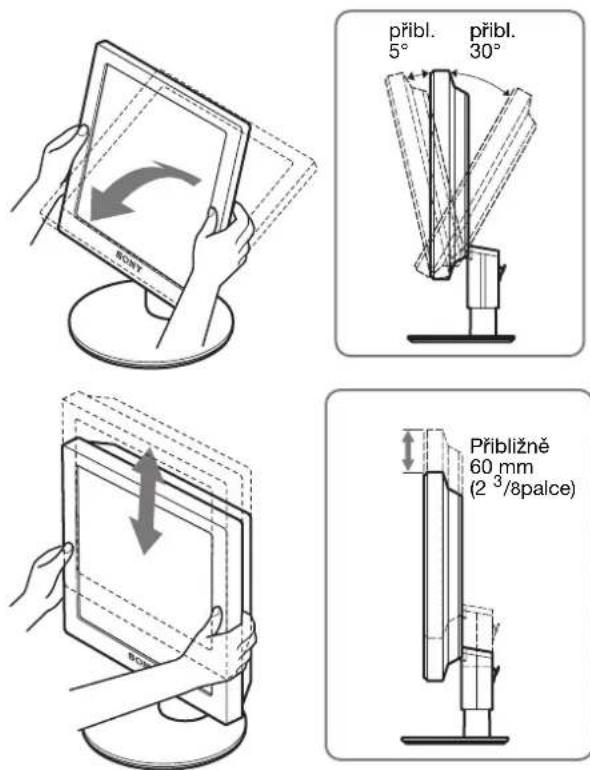

Instalace 6: Nastavení výšky a náklonu

Tento displej je možné upravit v rozsahu následujících úhlů.

Uchopte strany panelu LCD a nastavte úhel náklonu obrazovky.

Pohodlné používání monitoru

Nastavte úhel monitoru dle výšky stolu a židle a také tak, aby se vám do očí neodráželo okolní světlo.

Poznámka

Při nastavování náklonu a výšky obrazovky postupujte pomalu a pečlivě a dejte pozor, abyste neuhodili monitorem o stůl.

Výběr vstupního signálu (tlačítko INPUT) (pouze SDM-S74E)

Stiskněte tlačítka ↓/↑.

Každým stisknutím těchto tlačítek se změní vstupní signál.

Zpráva na obrazovce Konfigurace vstupního (Zobrazí se asi na 5 sekund v signálu horním levém rohu.)

INPUT1 : DVI-D Vstupní konektor DVI-D

(digitální signál RGB) pro INPUT1

INPUT2 : HD15 Vstupní konektor HD15

(analogový signál RGB) pro INPUT2

Nastavení monitoru

Před provedením nastavení

Připojte monitor k počítači a zapněte je. Nejlepších výsledků dosáhnete, pokud před nastavováním a po připojení a zapnutí monitoru vyčkáte alespoň 30 minut.

Četná nastavení monitoru můžete provádět pomocí nabídky na obrazovce.

Ovládání nabídky

Po stisknutí tlačítka MENU se na obrazovce zobrazí hlavní nabídka. Viz strana 12 pro další informace o používání tlačítka MENU.

MENU BACKL GRTI 100 1280 1024 60Hz

Pomocí tlačítek ↓/↑ a OK vyberete ikony z předchozího obrázku hlavní nabídky. Zobrazí se následující nabídka 1\~11. (Držte stisknuté ↓, dokud se neobjeví ikony v nabídce 11.) Viz strana 12 pro více informací o používání tlačítek ↓/↑ a OK.

1 BACKLIGHT (strana 12)

Chcete-li nastavit jas podsvícení, vyberte nabídku BACKLIGHT.

2 CONTRAST ● (strana 12)

Chcete-li nastavit kontrast, vyberte nabídku CONTRAST.

3 BRIGHTNESS (strana 12)

Chcete-li nastavit jas (černá úroveň), vyberte nabídku BRIGHTNESS.

4 SCREEN (strana) Chcete-li nastavit ostrost obrazu (fáze/rozteč) nebo vystředění (horizontální/vertikální pozice), vyberte nabídku SCREEN.

13) SCREEN AUTO PHASE PITCH H CENTER V CENTER 1280 1024 60Hz x

5 COLOR (strana 14)

Chcete-li nastavit teplotu barev obrazu, vyberte nabídku COLOR. Toto změní odstín obrazovky.

6 GAMMA γ (strana Chcete-li nastavit barevný odstín obrazu, vyberte nabídku GAMMA.

15)

7 MENU POSITION (strana 15)

Chcete-li změnit polohu zobrazované nabídky, vyberte nabídku MENU POSITION.

8 INPUT SENSING → (pouze SDM-S74E) (strana 15)

Zvolte nabídku INPUT SENSING a vstup se bude měnit automaticky.

9 LANGUAGE A (strana 15)

Chcete-li změnit jazyk nabídek nebo hlášení, zvolte LANGUAGE.

10 RESET (strana 15)

Obnovení výchozích hodnot nastavení.

11 MENU LOCK On (strana 16)

Zamkněte ovládání tlačítek, abyste zabránili náhodnému nastavení nebo obnovení.

■ Používání tlačítek MENU, ↓/↑ a OK

1 Zobrazte hlavní nabídku.

Hlavní nabídka se na displeji zobrazí po stisknutí tlačítka MENU.

2 Zvolte nabídku, ve které chcete provést změnu nastavení.

Pomocí tlačítek ↓/↑ zobrazte požadovanou nabídku. Stisknutím tlačítka OK vyberte položku nabídky.

INPUT OK

3 Přizpůsobte položku.

Pro změnu nastavení stiskněte tlačítka ↓/↑, a poté stiskněte tlačítko OK. Stisknutím tlačítka OK se provedená nastavení uloží a displej se vrátí k předchozí nabídce.

INPUT OK

4 Zavřete nabídku.

Jedním stisknutím tlačítka MENU se vrátíte do normálního zobrazení. Nestisknete-li žádné tlačítko, nabídka se asi po 30 sekundách automaticky zavře.

■ Obnovení výchozích hodnot nastavení

Nastavení lze obnovit pomocí nabídky RESET. Další informace o obnovení nastavení viz →← (RESET) strana 15.

Nastavení podsvícení (BACKLIGHT)

Je-li obrazovka příliš jasná, upravte podsvícení, aby byl obraz příjemnější.

Poznámka

Podsvícení nemůže být změněno v případě, že režim ECO je nastaven na HIGH, MIDDLE, nebo LOW (strana 17).

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte |☐ (BACKLIGHT) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka BACKLIGHT.

3 Stiskněte tlačitka ↓/↑ nastavení úrovně světla a poté stiskněte tlačitko OK.

- Nastavení kontrastu (CONTRAST)

Nastavte kontrast obrazu.

Poznámka

Kontrast nemůže být změněn v případě, že režim ECO je nastaven na HIGH, MIDDLE, nebo LOW (strana 17).

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte Ⓑ (CONTRAST) a stiskněte tlačitko OK.

Na obrazovce se zobrazí nabídka CONTRAST.

3 Stiskněte tlačítka ↓/↑ nastavení kontrastu a poté stiskněte tlačítko OK.

Nastavení jasu zobrazení (BRIGHTNESS)

Nastavte jas obrazu (černá úroveň).

Poznámka

Jas nemůže být změněn v případě, že režim ECO je nastaven na HIGH, MIDDLE, nebo LOW (strana 17).

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte ⚙ (BRIGHTNESS) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka BRIGHTNESS.

3 Stiskněte tlačítka ↓/↑ pro nastavení jasu a poté stiskněte tlačítko OK.

A Automatické nastavení ostrosti a vystředění obrazu (SCREEN) (SDM-S73E/S74E pouze u analogového signálu RGB)

Poznámka

Při přijímání digitálního signálu RGB ze vstupního konektoru DVI-D není seřízení nutné.

■ Funkce automatického nastavení kvality obrazu

Jakmile monitor přijme vstupní signál, automaticky nastaví umístění a ostrost obrazu (fáze/rozteč) a zajistí, aby se na obrazovce zobrazil jasný obraz (strana 17).

Poznámka

Je-li aktivována funkce automatického nastavení kvality obrazu, bude funkční pouze vypínač ⏻ (napájení).

Pokud funkce automatického nastavení kvality monitoru nenastaví obraz úplně

Lze provést další automatické nastavení kvality obrazu podle aktuálního vstupního signálu. (Viz AUTO níže.)

Pokud je i presto nutné provést další nastavení kvality obrazu

Manuálně lze nastavit ostrost obrazu (fáze/rozteč) a umístění (horizontální/vertikální pozice).

Tato nastavení se automaticky uloží do paměti a automaticky se obnoví, přijme-li monitor tentýž vstupní signál.

Změny nastavení bude možná nutné zopakovat, pokud změníte vstupní signál po opětovném připojení počítače.

■ Proved'te další automatické nastavení kvality obrazu podle aktuálního vstupního signálu (AUTO)

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte 🎨 (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

3 Pomocí tlačítek ↓/↑ vyberte AUTO a stiskněte tlačítko OK.

Provedte odpovídající nastavení fáze, rozteče a horizontální/vertikální pozice obrazovky pro aktuální vstupní signál a uložte je.

4 Pomocí tlačítek ↓/↑ vyberte → a stiskněte tlačítko OK.

Návrat do hlavní nabídky.

■ Manuální nastavení ostrosti obrazu (PHASE/PITCH)

Ostrost obrazu můžete nastavit takto.

1 Nastavte v počítači rozlišení 1280 × 1024.

2 V I o ž t e d i s k C D - R O M .

3 Spust'te disk CD-ROM, vyberte príslušnou oblast a model a zobrazte zkušební vzorek.

Pro Windows

Klepněte na [Utility] → [Windows]/[Win Utility.exe]. Pro Macintosh

Klepněte na [Utility] → [Mac]/[Mac Utility].

4 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

5 Pomocí tlačítek ↓/↑ vyberte 🎨 (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

6 Pomocí tlačítek ↓/↑ vyberte PHASE a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka PHASE.

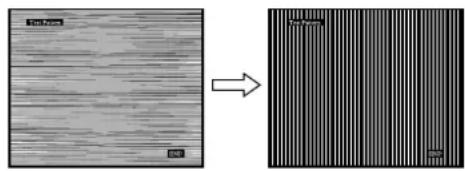

7 Tiskněte tlačítka ↓/↑ tak dlouho, dokud nejsou vodorovné pruhy viditelné co nejméně.

Změňte nastavení tak, aby byly vodorovné pruhy viditelné co nejméně.

8 Stiskněte tlačítko OK.

Na obrazovce se zobrazí hlavní nabídka.

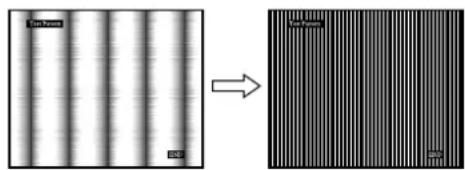

Pokud se na celé obrazovce objevují svislé pruhy, nastavte v dalším kroku rozteč.

9 Pomocí tlačítek ↓/↑ vyberte PITCH a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka PITCH.

10 Tiskněte tlačítka ↓/↑, dokud svislé pruhy nezmizí.

Změňte nastavení tak, aby svislé pruhy zmizely.

11 Klepnutím na END na obrazovce vypněte zkušební vzorek.

12 Stiskněte tlačítko OK.

Návrat do nabídky SCREEN.

13 Pomocí tlačítek ↓/↑ vyberte ↩ a stiskněte tlačítko OK.

Návrat do hlavní nabídky.

■ Manuální nastavení umístění obrazu (H CENTER/V CENTER)

Není-li obraz ve středu obrazovky, nastavte vystředění obrazu podle následujících pokynů.

1 Nastavte v počítači rozlišení 1280 × 1024.

2 V I o ž t e d i s k C D - R O M .

3 Spust'te disk CD-ROM, vyberte příslušnou oblast a model a zobrazte zkušební vzorek.

Pro Windows

Klepněte na [Utility] → [Windows]/[Win Utility.exe].

Pro Macintosh

Klepněte na [Utility] → [Mac]/[Mac Utility].

4 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

5 Pomocí tlačítek ↓/↑ vyberte ⚠ (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

6 Pomocí tlačítek ↓/↑ vyberte H CENTER nebo V CENTER a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka H CENTER nebo V CENTER.

7 Pro vystředění zkušebního vzorku stiskněte tlačítka ↓/↑.

8 K I e p n u t í m n a END na obrazovce vypněte zkušebr vzorek.

9 Stiskněte tlačítko OK.

Návrat do nabídky SCREEN.

10 Pomocí tlačítek ↓/↑ vyberte ↩ a stiskněte tlačítko OK.

Návrat do hlavní nabídky.

Nastavení teploty barev (COLOR)

Úroveň barvy v poli bílé barvy můžete vybrat z výchozích nastavení teploty barev.

V případě potřeby teplotu barev jemně doladte.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte (COLOR) a stiskněte tlačitko OK.

Na obrazovce se zobrazí nabídka COLOR.

3 Pomocí tlačítek ↓/↑ vyberte požadovanou teplotu barev a stiskněte tlačítko OK.

U bílé barvy se při snížení teploty z 9300K na 6500K změní namodralý odstín na načervenalý.

■ Jemné doladění teploty barev (USER ADJUSTMENT)

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte (COLOR) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka COLOR.

3 Pomocí tlačítek ↓/↑ vyberte ADJUST a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka pro jemné doladění teploty barev.

USER ADJUSTMENT R 128 G 128 B 128 1280 1024 60 Hz/ EX I TCU

4 Pomocí tlačítek ↓/↑ vyberte R (červená) nebo B (modrá) a stiskněte tlačítko OK. Poté pomocí tlačítek ↓/↑ nastavte teplotu barev a stiskněte tlačítko OK.

Vzhledem k tomu, že toto nastavení mění teplotu barev přidáním nebo ubráním složek R a B ve vztahu ke složce G (zelená), je složka G pevná.

5 Pomocí tlačítek ↓/↑ vyberte položku ↩ a stiskněte tlačítko OK.

Nové nastavení barev se do paměti uloží jako USER ADJUSTMENT a po každém výběru položky USER se automaticky obnoví.

Na obrazovce se zobrazí hlavní nabídka.

γ Změna nastavení gamma (GAMMA)

Barevný odstín obrazu na obrazovce můžete sladit s původním barevným odstínem obrazu.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte γ (GAMMA) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka GAMMA.

3 Stiskněte tlačítka ↓/↑ pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

Změna polohy nabídek (MENU POSITION)

Pokud nabídka zakrývá obraz na obrazovce, můžete změnit její umístění.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte ☐ (MENU POSITION) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka MENU POSITION.

3 Pomocí tlačítek ↓/↑ vyberte požadované umístění a stiskněte tlačítko OK.

Můžete zvolit jednu z devíti pozic nabídky.

Automatická změna vstupu (INPUT SENSING) (pouze SDM-S74E)

Jestliže vyberete v nabídce INPUT SENSING položku AUTO ON, monitor automaticky rozpozná signál vstupující do vstupního konektoru a automaticky změní vstupní signál před přechodem do úsporného režimu.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte → (INPUT SENSING) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka INPUT SENSING.

3 Stiskněte tlačítka ↓/↑ pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

- AUTO ON: Pokud do vybraného vstupního konektoru nevstupuje žádný signál, nebo pokud vyberete vstupní konektor pomocí tlačítek ↓/↑ na monitoru a do daného konektoru nevstupuje žádný signál, na obrazovce se zobrazí zpráva (strana 18) a monitor automaticky zkontroluje vstupní signál na jiném vstupním konektoru a změní vstup. Po změně vstupu je vybraný vstupní konektor zobrazen v levém horním rohu obrazovky. Pokud není detekován žádný vstupní signál, monitor automaticky přejde do úsporného režimu.

- AUTO OFF: Vstup se automaticky nemění. Stiskněte tlačítka ↓/↑ a změňte vstup

A Výběr jazyka nabídky na obrazovce (LANGUAGE)

Lze změnit jazyk nabídek nebo hlášení zobrazených na monitoru.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte ☐ (LANGUAGE) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka LANGUAGE.

3 Pomocí tlačítek ↓/↑ vyberte jazyk a stiskněte tlačítko OK.

• ENGLISH
• FRANÇAIS: Francouzština
• DEUTSCH: Němčina
- ESPAÑOL: Španělština
• ITALIANO: Italština
• NEDERLANDS: Holandština
• SVENSKA: Švédština
• РУССКИЙ: R u
- 日本語: Japonština
- 中文: Čínština

→← Obnovení výchozích hodnot dat nastavení (RESET)

Obnovení výchozích hodnot nastavení.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomoci tlačítek ↓/↑ vyberte → (RESET) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka RESET.

3 Stiskněte tlačítka ↓/↑ pro výběr požadovaného režimu a poté stiskněte tlačítko OK.

• OK: Obnovení všech výchozích hodnot. Nastavení (LANGUAGE) nebude tímto obnoveno.
• CANCEL: Zrušení obnovení nastavení a návrat do hlavní nabídky.

Oπ Uzamčení nabídek a ovládacích prvků (MENU LOCK)

Zamkněte ovládání tlačítek, abyste zabránili náhodnému nastavení nebo obnovení.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ vyberte O-m (MENU LOCK) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka MENU LOCK.

3 Pomocí tlačítek ↓/↑ vyberte ON nebo OFF a stiskněte tlačítko OK.

• ON: Funkční bude pouze vypínač (napájení). Pokud se pokusíte o jakoukoli jinou operaci, na obrazovce se objeví ikona MENU LOCK).
• OFF: Nastavte ON (MENU LOCK) na vypnuto. Pokud je OMENU LOCK) nastaveno na hodnotu ON, bude při stisknutí tlačítka MENU automaticky vybráno OMENU LOCK).

Technické vlastnosti

Úsporný režim

Tento monitor vyhovuje směrnicím o úspoře energie VESA, ENERGY STAR a NUTEK. Pokud je monitor připojen k počítačové nebo grafické kartě standardu DPM (Display Power Management), bude monitor automaticky snižovat spotřebu energie následujícím způsobem.

SDM-S73E

Režim spotřeby	Spotřeba energie ⏻ Indikátor (napájení)
běžný provoz 45 W (max.) zelená
aktivní vypnuto* (hluboký spánek)	1 W (max.)** oranžová
vypnuto 1 W (max.)		červená
MAIN POWER vypnuto	0 W	vypnuto

SDM-S74E

Režim spotřeby	Spotřeba energie	+ Indikátor (napájení)
běžný provoz 45 W (max.) zelená
aktivní vypnuto* (hluboký spánek)	1 W (max.)** oranžová
vypnuto 1 W (max.)		červená
MAIN POWER vypnuto	0 W	vypnuto

* Přejde-li počítač do režimu „aktivní vypnutí“, vstupní signál se přeruší a na obrazovce se zobrazí zpráva NO INPUT SIGNAL. Po 5 sekundách monitor přejde do úsporného režimu. „Hluboký spánek“ je úsporný režim definovaný agenturou Environmental Protection Agency.

** Maximální spotřeba energie je 1,0 W v místech s napájením 100-120 V AC.

Snížení spotřeby energie (režim ECO)

Pokud opakovaně stisknete tlačítko ECO na přední straně monitoru, můžete vybrat jas obrazovky.

Každý režim se zobrazí na obrazovce a podle vybraného režimu se sníží jas obrazovky. Po 5 sekundách nabídka automaticky zmizí.

Se změnou režimu na HIGH, MIDDLE a LOW se mění jas obrazovky a snižuje se spotřeba energie.

Výchozím nastavením jasu obrazovky je hodnota USER. Pokud zvolíte USER, můžete změnit úroveň podsvícení stisknutím tlačítek ↓/↑, stejně, jako když zvolíte BACKLIGHT použití nabídky.

POZNÁMKA

Pouze při nastavení režimu ECO na USER, jsou položky nabídky BACKLIGHT, CONTRAST a BRIGHTNESS dostupné (strana 12).

Funkce automatického nastavení kvality obrazu (SDM-S73E/S74E pouze u analogového signálu RGB)

Jakmile monitor přijme vstupní signál, automaticky nastaví umístění a ostrost obrazu (fáze/rozteč) a zajistí, aby se na obrazovce zobrazil jasný obraz.

Režim předvolený od výrobce

Jakmile monitor přijme vstupní signál, automaticky jej sladí s předvolenými režimy uloženými v paměti monitoru, aby se uprostřed obrazovky mohl objevit vysoce kvalitní obraz. Pokud se vstupní signál shoduje s režimem předvoleným od výrobce, obraz se na obrazovce automaticky zobrazí s vhodným výchozím nastavením.

Vstupní signál se neshoduje s žádným z režimů předvolených od výrobce

Pokud vstupní signál nevyhovuje žádnému režimu předvolenému od výrobce, je aktivována funkce automatického nastavení kvality obrazu, která zajistí, aby se na obrazovce vždy zobrazil zřetelný obraz (pro každou hodnotu v rámci následujícího rozsahu frekvencí monitoru): Horizontální frekvence: 28–80 kHz

Vertikální frekvence: 48–75 Hz

V důsledku toho může zobrazení obrazu na obrazovce monitoru trvat déle než obvykle, pokud poprvé přijímá vstupní signál, který neodpovídá žádnému z předvolených režimů. Tato informace o nastavení se automaticky uloží do paměti, także příště bude monitor reagovat stejně, jako kdyby přijímal signál, který odpovídá některému z režimů předvolených od výrobce.

Ruční nastavení fáze, rozteče a umístění obrazu

Pro určitý druh vstupního signálu nemusí funkce automatického nastavení kvality obrazu dokonale nastavit umístění obrazu, fázi a rozteč. V tomto případě lze provést tato nastavení ručně (strana 13). Pokud tato nastavení změníte ručně, uloží se do paměti jako uživatelské režimy a automaticky se obnoví, přijme-li monitor tentýž vstupní signál.

Poznámka

Je-li aktivována funkce automatického nastavení kvality obrazu, bude funkční pouze vypínač ⏻ (napájení).

Odstraňování problémů

Předtím, než se obrátíte na technickou podporu, přečtěte si tuto část.

Zprávy na obrazovce

Není-li v pořádku vstupní signál, zobrazí se na obrazovce jedna z následujících zpráv. Informace o odstranění problému viz „Příznaky problémů a jejich odstranění“ na straně 19.

Pokud se na obrazovce zobrazí zpráva „OUT OF RANGE“

Znamená to, že vstupní signál není podporován technickými parametry monitoru. Ověřte následující položky. Další informace o zprávách na obrazovce viz „Příznaky problémů a jejich odstranění“ na straně 19.

Pokud se zobrazí zpráva „xxx.x kHz/xxx Hz“

Znamená to, že horizontální nebo vertikální frekvence není podporována technickými parametry monitoru. Hodnoty vyjadřují horizontální a vertikální frekvence aktuálního vstupního signálu.

SDM-S73E

OUT OF RANGE xxxx.xkHz/xxxxz

SDM-S74E

INFORMATNO OUT OF RANGE INPUT1 DVID xxxx.xkHz/xxxxz

Pokud se zobrazí zpráva „RESOLUTION > 1280 × 1024“

Znamená to, že rozlišení není podporováno technickými parametry monitoru (1280 × 1024 nebo méně).

SDM-S73E

INFORMATNO OUT OF RANGE RESOLUTION > 1280X1024

SDM-S74E

OUT OF RANGE INPUT1: DVI - D RESOLUTION > 1280X1024

Pokud se na obrazovce zobrazí zpráva „NO INPUT SIGNAL“

Znamená to, že aktuálně vybraným konektorem nepřichází žádný signál.

Pokud je u SDM-S74E položka INPUT SENSING (strana 15) nastavena na hodnotu AUTO ON, monitor nalezne jiný vstupní signál a automaticky změní vstup.

SDM-S73E

0INFORMATION NO INPUT SIGNAL GO TO POWER SAVE

SDM-S74E

INFORMATION NO INPUT SIGNAL INPUT F DVID GO TO POWER SAVE

„GO TO POWER SAVE“

Monitor přejde do úsporného režimu asi po 5 sekundách po zobrazení této zprávy.

Pokud se na obrazovce zobrazí zpráva „CABLE DISCONNECTED“

Znamená to, že kabel videosignálu byl odpojen od aktuálně vybraného konektoru.

Pokud je u SDM-S74E položka INPUT SENSING (strana 15) nastavena na hodnotu AUTO ON, monitor nalezne jiný vstupní signál a automaticky změní vstup.

SDM-S73E

Příznaky problémů a jejich odstranění

Pokud je problém způsoben připojeným počítačem nebo jiným zařízením, vyhledejte informace v příručce k připojenému počítači nebo zařízení.

Příznak Zkontrolujte tyto položky
Žádný obraz
Nesvítí-li indikátor ⏻ (napájení) nebo pokud se indikátor ⏻ (napájení) nerozsvítí po stisknutí vypínače ⏻ (napájení),	Zkontrolujte, zda je správně připojen kabel napájení.Zkontrolujte, zda je zapnut hlavní vypínač napájení MAIN POWER (strana 9).
Pokud se indikátor ⏻ (napájení) rozsvítí červeně,	Zkontrolujte, zda je zapnut vypínač ⏻ (napájení).
Pokud se na obrazovce zobrazi zpráva CABLE DISCONNECTED,	Zkontrolujte, zda je kabel videosignálu správně připojen a zda jsou všechny konektory pevně zastrčeny do zdířek (strana 6).Zkontrolujte, zda konektory videovstupu nejsou ohnuté nebo zatlačené dovnitř.Zkontrolujte, zda je správně nastaven výběr vstupu (pouze SDM-S74E) (strana 10).Je připojen nedodaný kabel videosignálu. Připojite-li nedodaný kabel videosignálu, na obrazovce se může zobrazit zpráva CABLE DISCONNECTED. Nejedná se o poruchu.
Zobrazi-li se zpráva NO INPUT SIGNAL nebo svítí-li indikátor ⏻ (napájení) oranžově nebo střídavě zeleně a oranžově,	Zkontrolujte, zda je kabel videosignálu správně připojen a zda jsou všechny konektory pevně zastrčeny do zdířek (strana 6).Zkontrolujte, zda konektory videovstupu nejsou ohnuté nebo zatlačené dovnitř.Zkontrolujte, zda je sprákně nastaven výběr vstupu (pouze SDM-S74E) (strana 10).■Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremPočítač přešel do úsporného režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.Zkontrolujte, zda je správně připojena grafická karta.Zkontrolujte, zda je počítač zapnut.Restartujte počítač.
Pokud se na obrazovce objeví zpráva OUT OF RANGE (strana 18),	■Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremZkontrolujte, zda je rozsah frekvencí obrazového vstupu v rozsahu specifikovaném pro monitor. Pokud jste tímto monitorem nahradili starý monitor, znovu připojte starý monitor a nastavte grafickou kartu počítače v následujících rozsazích:SDM-S73EHorizontálně: 28–80 kHz (analogový signál RGB)Vertikálně: 48–75 Hz (analogový signál RGB)Rozlišení: 1280 × 1024 nebo méněSDM-S74EHorizontálně: 28–80 kHz (analogový signál RGB), 28–64 kHz (digitální signál RGB)Vertikálně: 48–75 Hz (analogový signál RGB), 60 Hz (digitální signál RGB)Rozlišení: 1280 × 1024 nebo méně
Používáte-li Windows, • Pokud jste tímto monitorem nahradili starý monitor, znovu připojte starý monitor a provedte následující kroky. Vyberte ze seznamu „Výrobcí“ „SONY“ a vyberte „SDM-S73E,“ nebo „SDM-S74E“ ze seznamu „Modely“ na obrazovce s výběrem zařízení v systému Windows. Pokud se název modelu monitoru neobjeví v seznamu „Modely“, zkuste „Plug & Play“.
Používáte-li systém Macintosh, • Při připojování k počítači Macintosh použijte v případě nutnosti adaptér (není dodán). Adaptér připojte k počítači před připojením kabelu videosignálu.
Obraz bliká, skáče, chvěje se nebo je porušený	Nastavte rozteč a fázi (SDM-S73E/S74E pouze u analogového signálu RGB)(strana 13).Zkuste monitor zapojit do jiné zásuvky střídavého proudu, nejlépe v jiném okruhu.Změňte orientaci monitoru.Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremV příručce ke grafické kartě vyhledejte správné nastavení monitoru.Ujistěte se, že grafický režim (VESA, Macintosh 19" Color atd.) a frekvence vstupního signálu jsou tímto monitorem podporovány. I v případě, že je frekvence ve správném rozsahu, některé grafické karty mohou využívat synchronizační pulsy, které jsou pro synchronizaci monitoru příliš úzké.Tento monitor nezpracovává prokládané signály. Je nastaven pro progresivní signály.Nastavte hodnotu obnovovací frekvence počítače (vertikální frekvence) tak, aby byl obraz co nejlepší.
Obraz je rozmazaný • Nastavte jas a kontrast (strana 12).Nastavte rozteč a fázi (SDM-S73E/S74E pouze u analogového signálu RGB)(strana 13).Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremNastavte na svém počítači rozlišení 1280 × 1024 .
Obraz je rušen duchy	Nepoužívejte prodlužovací kabel videa ani spínací skříňky pro video.Zkontrolujte, zda jsou všechny konektory pevně zasunuty do zdířek.
Obraz není správně vystředěn nebo nemá správné rozměry (SDM-S73E/S74E pouze u analogového signálu RGB)	Nastavte rozteč a fázi (strana 13).Nastavte polohu obrazu (strana 14). Uvědomte si, že při některých videorežimech není obrazovka vyplněna až do krajů.
Obraz je příliš malý	Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitoremNastavte na svém počítači rozlišení 1280 × 1024 .
Obraz je tmavý • Upravte podsvícení (strana 12).Nastavte jas (strana 12).Nastavte gamma pomocí nabídky GAMMA (strana 15).Po zapnutí monitoru displeji trvá několik minut, než se rozjasní.V závislosti na vybraném režimu ECO mode může obrazovka ztmavnout.
Zobrazuje vlnitý nebo elipsovitý vzorek (moaré)	Nastavte rozteč a fázi (SDM-S73E/S74E pouze u analogového signálu RGB)(strana 13).
Barva není stejnoměrná	Nastavte rozteč a fázi (SDM-S73E/S74E pouze u analogového signálu RGB)(strana 13).
Bílá barva se nezobrazuje jako bílá	Nastavte teplotu barev (strana 14).
Tlačítka monitoru nefungují (na obrazovce se objeví	Je-li uzamčení nabídky MENU LOCK nastaveno na ON, nastavte jej na OFF(strana 16).
Monitor se po chvíli vypne	Problémy způsobené připojeným počítačem nebo jiným zařízenímNastavte úsporný režim počítače na off (vypnuto).
Rozlišení zobrazené v hlavní nabídce není správné.	V závislosti na nastavení grafické karty se nemusí rozlišení zobrazené v hlavní nabídce shodovat s rozlišením nastaveným v počítači.
Po vypnutí hlavního napájení bude indikátor Ⓤ (napájení) ještě chvíli svítit	Jestliže je zapnuto hlavní napájení MAIN POWER, ale Ⓧ (napájení) není stisknut, nebo pokud se monitor nachází v úsporném režimu, nemusí indikátor Ⓧ (napájení) zhasnout okamžitě po vypnutí hlavního vypínače. Nejedná se o poruchu.

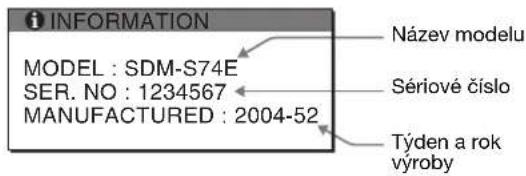

Zobrazení informací o monitoru

Zatímco monitor přijímá videosignál, držte stisknuté tlačítko MENU po dobu delší než 5 sekund, dokud se neobjeví okno s informacemi o monitoru.

Opětovným stisknutím tlačítka MENU okno zmizí.

Příklad

INFORMATION MODEL : SDM-S74E SER. NO : 1234567 MANUFACTURED : 2004-52 Název modelu Sériové číslo Týden a rok výroby

Přetrvává-li jakýkoli problém, obrat'te se na autorizovaného prodejce výrobku Sony a predejte mu následující informace:

• Název modelu: SDM-S73E nebo SDM-S74E
- Sériové číslo
- Podrobný popis problému
- Datum koupě
- Název a technické parametry počítače a grafické karty
- Typ vstupního signálu (analogový signál RGB/digitální signál RGB)

Technické údaje

SDM-S73E

Panel LCD Typ panelu: Aktivní maticový Si

TFT

Velikost obrazu: 17,0 palců

Formát vstupního signálu

RGB pracovní frekvence*

Horizontálně: 28–80 kHz

Vertikálně: 48–75 Hz

Rozlišení Horizontálně: Max. 1280 bodů

Vertikálně: Max. 1024 řádků

Úrovně vstupního signálu

Obrazový signál RGB

0,7 Vp-p, 75 Ω, pozitivní

Signál SYNC

úroveň TTL, 2,2 kΩ,

pozitivní nebo negativní

(oddělená horizontální a

vertikální, nebo kompozitní

synchronizace)

0,3 Vp-p, 75 Ω, negativní

(synchronizace v signálu

zelené)

Napájení 100–240 V, 50–60 Hz, Max. 1,0 A

Příkon Max. 45 W

Provozní teplota 5–35°C

Rozměry (šířka/výška/hloubka)

Displej (ve svislé poloze):

Přibližně 367 × 403–463 × 234

mm

(14 ^1/_2 ×15 ^7 /8-

18^1/4 × 9^1/4 palce)

(včetně stojanu)

Přibližně 367 × 315 × 60 mm

(14^1 / 2× 12^1 / 2× 2^3 / 8 palce)

(bez stojanu)

Hmotnost Přibližně 5,8 kg (12 liber 13 uncí)

(včetně stojanu)

Přibližně 4,1 kg (9 liber 1 uncí)

(bez stojanu)

Plug & Play DDC2B

Příslušenství Viz strana 6.

SDM-S74E

Panel LCD Typ panelu: Aktivní maticový Si

TFT

Velikost obrazu: 17,0 palců

Formát vstupního signálu

RGB pracovní frekvence*

Horizontálně:

28-80kHz

(analogový singál RGB)

28-64 kHz

(digitální singál RGB)

Vertikálně:

48 - 75 Hz

(analogový singál RGB)

60 Hz (digitální singál RGB)

Rozlišení Horizontálně: Max.1280 bodů

Vertikálně: Max.1024 řádků

Úrovně vstupního signálu

Obrazový signál RGB

0,7 Vp-p, 75 Ω, pozitivní

Signál SYNC

úroveň TTL, 2,2 kΩ,

pozitivní nebo negativní

(oddělená horizontální a

vertikální,

nebo kompozitní

synchronizace)

0,3 Vp-p, 75 Ω, negativní

(synchronizace v signálu

zelené)

Digitální signál RGB (DVI):

TMDS (Single link)

Napájení 100 – 240 V, 50 – 60 Hz,

Max. 1,0 A

Příkon Max. 45 W

Provozní teplota 5 – 35

^n C

Rozměry (šířka/výška/hloubka)

Displej (ve svislé poloze):

Přibližně 367 × 403–463 × 234

mm

(14 ^1/2 × 15 ^7/8 —

18^1/4 × 9^1/4 palce)

(včetně stojanu)

Přibližně 367 × 315 × 60 mm

(14^1 / 2× 12^1 / 2× 2^3 / 8 palce)

(bez stojanu)

Hmotnost

Přibližně 5,9 kg (13 liber 0 uncí)

(včetně stojanu)

Přibližně 4,2 kg (9 liber 4 uncí)

(bez stojanu)

Plug & Play DDC2B

Příslušenství Viz strana 6.

* Doporučené nastavení horizontálního a vertikálního časování

- Šířka horizontálních synchronizačních pulsů by měla být více než 4,8% celkového horizontálního intervalu nebo 0,8 μs podle toho, která hodnota je větší.

- Šířka horizontálních zatemňovacích pulsů by měla být více než 2,5 µs.

- Vertikální zatemňovací šířka by měla být více než 450 μs.

Vzhled a technické údaje se mohou měnit bez předchozího upozornění.

• NEDERLANDS: Nizozemsko

• SVENSKA: Švedsko

• РУССКИЙ: R u s

• :日本語nsko

- 中文: K i t a j s k o
