Typ produktu	Multifunkční digitální videorekordér (dash cam)
Hlavní snímač kamery	Sony IMX335
Rozlišení videa hlavní kamery	2560×1440 (2K)
Úhel záběru hlavní kamery	150°
Objektiv hlavní kamery	6 vrstev
Snímač zadní kamery	FH8536H
Rozlišení videa zadní kamery	1920×1080 (FullHD)
Procesor	NTK96580-2K
Displej	11.9" kapacitní dotykový displej
Formát záznamu	MOV
Podpora microSD karet	Až 256 GB, třída U3 nebo vyšší
Nabíjecí port	USB-C
Port zadní kamery	2.5 mm micro-jack (CAM-IN)
Baterie	750 mAh
Napájecí vstup	5 V, 3 A
Zdroj napájení	Autonabíječka 12/24 V (součást balení)
Wi-Fi	Ano (pro ovládání aplikací)
GPS	Vestavěné GPS s anténou (pro výstrahy rychlosti a kamer)
ADAS (Pokročilé asistenční systémy řidiče)	Kontrola vzdálenosti, varování před opuštěním jízdního pruhu, upozornění na rozjezd, detekce chodců
Parkovací monitor	Ovládání nárazu a časosběrné nahrávání (vyžaduje NAVITEL SMART BOX MAX)
Smyčkové nahrávání	Ano, s volitelnou délkou
G-senzor	Ano (pro ochranu souborů v případě nouze)
Podpora aplikace	Navitel DVR Center (iOS/Android) pro správu souborů a nastavení
Provozní teplota	0 až +35 °C
Skladovací teplota	+5 až +45 °C
Obsah balení	Videorekordér, autonabíječka, zadní kamera, kabel USB-C, videokabel, mikrovláknová utěrka, uživatelská příručka, záruční list, dárkový poukaz, antistatická fólie, elastické držáky (4 ks)
Podporované jazyky	Čeština, angličtina, francouzština, němčina, maďarština, italština, polština, ruština, slovenština, španělština

Často kladené otázky - MR750 SMART Navitel

Jak nainstalovat microSD kartu do Navitel MR750 SMART?

Vložte vysokorychlostní microSD kartu (třída U3 nebo vyšší, až 256 GB) do slotu. Před použitím naformátujte kartu v DVR přes Menu > Formátovat SD kartu. Nevkládejte ani nevyjímejte kartu během nahrávání DVR.

Podporuje kamera parkovací režim?

Ano, ale parkovací monitor (ovládání nárazu a časosběrné nahrávání) vyžaduje volitelné zařízení NAVITEL SMART BOX MAX, aby se zabránilo vybití baterie. Bez něj parkovací režim není plně funkční.

Jak připojit zadní kameru?

Připojte zadní kameru k DVR pomocí dodaného videokabelu do portu CAM-IN (2.5 mm micro-jack). Upevněte kameru na zadní okno. Pro automatické přepnutí na zpětný pohled při parkování připojte +12 V ze zpětného světla (vyžaduje odbornou instalaci).

Mohu prohlížet a ukládat videa na svém smartphonu?

Ano, prostřednictvím aplikace Navitel DVR Center. Stáhněte si ji z Google Play nebo App Store. V nabídce DVR zapněte Wi-Fi, připojte telefon k Wi-Fi síti DVR a pomocí aplikace prohlížejte, ukládejte, mažte a sdílejte videa a fotografie, stejně jako konfigurujte nastavení.

Jak používat GPS a výstrahy kamer?

Vestavěné GPS automaticky zobrazuje vaši rychlost a čas. V nabídce zapněte Info o kamerách pro příjem upozornění na radarové kamery a varování podél trasy. Slabý signál GPS může ovlivnit přesnost; v případě potřeby zkontrolujte tachometr vozidla.

Jaké jsou funkce ADAS a jak fungují?

Pokročilé asistenční systémy řidiče zahrnují: kontrolu vzdálenosti (varování před nebezpečnou blízkostí), varování před opuštěním jízdního pruhu, upozornění na rozjezd (když se vpředu rozjede vozidlo) a detekci chodců. Tyto funkce jsou závislé na kameře a senzoru; pro optimální výkon udržujte čočku čistou.

Jak ochránit video před přepsáním?

Během nahrávání klepněte na tlačítko Ochrana souboru na obrazovce. V režimu přehrávání vyberte soubor a zvolte Chránit aktuální. Chráněné soubory nebudou smazány ani přepsány smyčkovým nahráváním.

Co dělat, když DVR zamrzne nebo nereaguje?

Stiskněte tlačítko Reset na zařízení. Tím se DVR restartuje bez ztráty dat. Pokud problém přetrvává, zkuste naformátovat SD kartu nebo aktualizovat firmware pomocí aplikace Navitel DVR Center.

Jak čistit zařízení a objektiv?

Před čištěním zařízení vypněte. Použijte mikrovláknovou utěrku (součást balení) k jemnému otření objektivu a obrazovky. Nepoužívejte chemikálie ani čisticí prostředky. Chraňte před zdroji ohně, fyzickými nárazy a elektromagnetickým zářením.

Mohu používat DVR bez externího napájení?

Vestavěná baterie 750 mAh je určena pouze pro nouzové nahrávání v parkovacím režimu a řádné vypnutí při odpojení externího napájení. Pro nepřetržité používání musí být DVR připojeno ke zdroji napájení (autonabíječka nebo hardwire sada).

NÁVOD K OBSLUZE MR750 SMART Navitel

Děkujeme Vám za nákup produktu NAVITEL*.

NAVITEL MR750 SMART je multifunkční digitální video rekordér (DVR) s vysokým rozlišením, s mnoha funkcemi a vlastnostmi, které jsou popsány v této uživatelské příručce. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte jí pro pozdější použití.

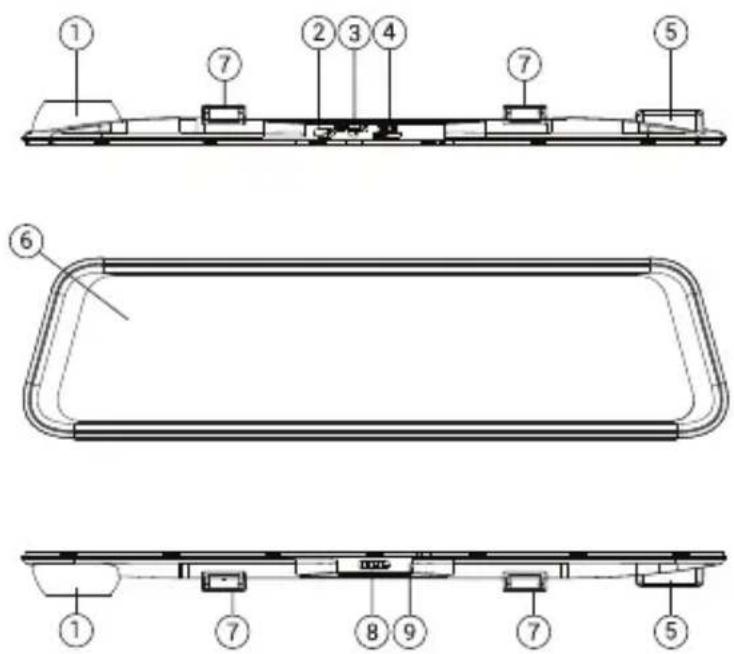

Vnější vzhled

1. Kamera
2. USB-C port
3. Port pro zadní kameru (CAM-IN)
4. USB-C port
5. GPS-anténa
6. Displej
7. Upevnění
8. Tlačítko Zapnutí/vypnutí
9. Mikrofon

Obsah baleníTa

• Záznamová kamera NAVITEL MR750 SMART
- Adaptér do auta 12/24 V
- Zadní kamera
• Kabel USB-C - USB-A
- Video kabel
• Hadřík z mikrovlákna
- Uživatelská příručka
• Záruční list
• Dárkový poukaz
- Elektrostatický film
- Elastický držák - 4 ks.

Specifikace

Hlavní kamera	Kamera SONY IMX 335
	Rozlišení videa 2560 x 1440 (2K)
	Úhel záběru 150°
	Typ objektivu 6-vrstvá čočka
Zadníkamera	Kamera FH8536H
	Rozlišení videa 1920x1080 (FullHD)
Čip NTK96580-2K
Displej 11.9", kapacitní dotykový displej
Formát záznamu videa MOV
Kapacita microSD karty Max. 256 GB
Nabíjecí port USB-C
CAM-IN micro-jack (2.5 mm)
Baterie 750 mAh
Zdroj napájení 5 V, 3 A
Wi-Fi	ano
GPS-informace	kamery / varování / rychlost

Jízdní asistenti	kontrola vzdálenosti/označení kontrola křižovatky/kontrola startu pohybu
Jazyk	angličtina,čeština,francouzština,italština,madarština,němčina,polština,ruština,slovenština,španělština

Poznámka: výrobce může bez předchozího upozornění změnit obsah balení, vzhled a specifikace, které nemění celkovou funkčnost zařízení.

NAVITEL s.r.o. tímto prohlašuje, že zařízení NAVITEL MR750 SMART je kompatibilní se směrnící RED 2014/53/EU.

Úplné znění Prohlášení o shodě je k dispozici na následující internetové adrese: https://www.navitel.com/declaration_of_conformity/mr750-smart

cz Instalace

1. Vložte microSD kartu do zařízení. Použijte vysokorychlostní SD kartu (třída U3 či výše); kapacita by měla být v rozmezí až 256 GB.

• Nemanipulujte s SD kartou během používání kamery.

• Abyste předešli chybám v datových úlohách, prosím naformátujte kartu microSD uvnitř kamery. Pro formátování SD karty vyberte v Menu možnost Formátovat SD kartu a potvrďte.

• Nainstalujte DVR na zrcátko v autě pomocí svorek. Nepoužívejte nadměrnou sílu k odstranění stávajícího zpětného zrcátka.

• Připojte autonabíječku do zásuvky zapalovače.
• Připojte USB-C konec autonabíječky k zařízení.
• Zapněte napájení, zařízení se spustí a začne nahrávat.
• Nastavte pozici kamery.

Opatření

• Vestavěná baterie je určena pouze pro nouzové záznamy v režimu parkování a pro správné vypnutí zařízení po odpojení napájení; pro plný provoz v jakémkoliv režimu je nutné konstantní připojení k napájení.
• Používejte originální adaptér určený tomuto zařízení. Použití jiného adaptéru může mít negativní vliv na baterii zařízení. Používejte pouze příslušenství schválené výrobcem.
• Přípustná teplota okolního prostředí v provozním režimu: 0 až +35 °C. Skladovací teplota: +5 až +45 °C. Relativní vlhkost: 5% až 90% bez kondenzace (25 °C).
• Udržujte zařízení mimo dosah ohně, zabráníte tak výbuchu či požáru.
• Nevystavujte prístroj fyzickým nárazům.
• Zabraňte kontaktu zařízení se zdroji elektromagnetického záření.
• Udržujte objektiv v čistotě. Nepoužívejte k čištění zařízení chemikálie ani čistící prostředky; vždy před čištěním zařízení vypněte.
• Důsledně dodržujte vnitrostátní právní předpisy. Zařízení nesmí být použito pro nezákonné účely.
• Nerozebírejte ani sami neopravujte zařízení. V případě poruchy zařízení se obratte na servisní středisko.

STARVIS a STARVIS jsou ochranné známky společnosti Sony Corporation.

Tlačítka

Tlačítko Funkce
Zapnutí/vypnutí	Krátc steiskněte tlačítko Zapnout/Vypnout a podržte k zapnutí zařizení.Stiskněte a po dobu 2 sekund podržte k vypnutí zařizení.Když je zařizení zapnuté, krátkým stisknutím zapnete / vypnete obrazovku.
Mikrofon Stisknutím	zapnete / vypnete mikrofon.
Záznam	Stisknutím spustíte nahrávání.Dalším stisknutím nahrávání zastavíte.
Zachytě Steisknutím	pořídíte snímek.
Ochrana souborů	V režimu Video stiskněte k uzamčení aktuálního souboru. Zamknuté soubory nemohou být smazány ani přepsány.
Menu Stisknutím	vstoupíte do režimu nabídky.
Displej	Stisknutím přepnete mezi hlavním a zadním zobrazením kamery.
Reset Pokud zařizení	nereaguje, stiskněte tlačítko reset pro resetování zařizení.

Poznámka: vestavěná baterie je určena pouze pro nouzové záznamy v režimu parkování a pro správné vypnutí zařízení po odpojení napájení. Pro plný provoz v jakémkoliv režimu je nutné konstantní připojení k napájení.

Pro usnadnění práce s videosoubory a vloženými daty použijte Navitel DVR Player. Ke stažení je k dispozici zde: https://www.navitel.com/downloads/navitel-dvr-player

cz Funkce zařízení

Formátování SD karty	Formátování karty microSD v autokameře jenezbytné pro správnou funkci zařízení. Před použitím karty microSD nebo v případě chyby dat zformátujte kartu microSD. Pro formátování vyberte v Menu možnost “Formátovat SD kartu” a potvrděte ji.
Záznam	Po připojení zařízení k externímu zdroji napájení, zařízení automaticky zahájí nahrávání. Stisknutím tlačítka Záznam nahrávání zastavíte. Opětovným stisknutím tlačítka Záznam můžete nahrát další videozáznam. Každý záznam se automaticky uloží.
Snímek Stiskněte tlačítko Snímek pro pořízení snímku, který se automaticky uloží.
Video	Stiskněte Menu -> Přehrávání -> Soubor videa. Vyberte soubor. V režimu Video stiskněteII / ▶ pro pauzu / konec pauzy; stiskněte◀ / ▶ pro výběr následujícího / předchozího souboru.Stisknutím <- Zpět se vrátíte do galerie.
Fotky	Stiskněte Menu -> Přehrávání -> Soubor snímku.Vyberte soubor. V režimu Fotky stiskněte◀ / ▶ pro výběr vásledujícího / předchozího souboru. Stisknutím <- Zpět se vrátíte do galerie.
Ochrana souboru	V režimu Záznam (REC) stiskněte tlačítko Ochrana souboru k zamknutí souboru. V režimu Přehrávání stiskněte Uzamknout a vyberte Uzamknout / Odemknout vše. V režimu Video / Fotky vyberte soubor, který chcete uzamknout, vyberte Uzamknout / Odemknout aktuální. Zamknuté soubory nemohou být smazány ani přepsány.
Záznam do smyčky	Tato funkce umožňuje uložit video jako sadu souborů v takové délce, jakou jste si určili v Menu z výběru možností. Pokud je na pamětové kartě nedostatek místa, nechráněné soubory budou přepsány v pořadí, v jakém byly vytvořeny.
Čas vypnutí videa	Po vypojení z napájení se zařízení automaticky vypne. Časový interval lze nastavit v menu spoříče obrazovky.
Audio záznam Nahrávání videa se zvukem nebo beze zvuku.
Vypnutí Vyberte po jaké době nečinnosti se zařízení automaticky vypne.
Vodoznak Tato funkce prídá vodoznak data nebo loga zařízení do záznamu.
Spořič obrazovky	Zařízení automaticky vypne displej kvůli snížení spotřeby energie; časový interval lze nastavit v menu spořiče obrazovky.
Úroveň ochrany Při ná	razu či otřesu vozidla zařízení automaticky uzamkne a uloží aktuální video.
GPS lokace	Zařízení podporuje vestavěný chipset a anténu GPS. Je tedy možné zobrazit zeměpisnou délku, zeměpisnou šířku a další informace o aktuální poloze. Pro kontrolu dat GPS stiskněte tlačítko Stav GPS. Pro prídání souřadnic GPS k souborům, zapněte funkci vodoznak GPS.
Parkovací režim*	V režimu parkování má uživatel přístup k následujícím režimům: kontrola nárazu a nepřetržitý časosběrný záznam. Parkovací režim - ovládání otřesů je založeno na činnosti G-senzoru. Při jeho spuštění se zapiše nouzový soubor. Parkovací režim – nepřetržitý časosběrný záznam. Zaznamenává video nepřetržitě s uživatelem definovanou snímkovou frekvencí.
Režimy zobrazení zadní kamery	Vyberte režim zobrazení zadní kamery-originál, otočení o 180 stupňů, horizontální nebo vertikální zobrazení.
Vyberte režim zobrazení.	Stisknutím pravé horní části obrazovky přepnete režimy zobrazení fotoaparátu: pouze přední; jen zpět; zepředu zepředu (obraz v obraze).
USB-připojení	Při připojení zařízení k počítači pomocí kabelu USB se zobrazí dvě možnosti připojení:1) Mass Storage: přehrávání, kopírování a mazání souborů.2) Record: standardní režim.
Pokročilé asistenční systémy pro řidiče (ADAS)	Systém monitoruje nebezpečné přiblížení k objektu, řídí opuštění jízdního pruhu, upozorňuje na začátek pohybu objektu vpředu a detekuje výskyt chodců před vozem.

Důležité: *režim je dostupný pouze v případě, že je kamera připojena ke stálému napájení prostřednictvím zařízení, které zabraňuje nadměrnému vybíjení baterie – NAVITEL SMART BOX MAX.

cz Instalace Navitel DVR Center app

1. Stáhněte a nainstalujte Navitel DVR Center do svého mobilního telefonu nebo tabletu, postupujte podle pokynů svého mobilního zařízení. Aplikaci si můžete stáhnout naskenováním QR kódu v Menu DVR (App QR Code) pomocí svého mobilního telefonu.
2. Zapněte Wi-Fi v nabídce DVR (Wi-Fi) a v nastavení vašeho mobilního zařízení.
3. Spustte aplikaci. Vyberte svůj DVR v seznamu. Informace DVR jsou v nabídce DVR (Wi-Fi Navitel).
4. Připojte své mobilní zařízení k DVR prostřednictvím Wi-Fi. V případě potřeby použijte heslo. Můžete jej změnit v nabídce DVR's Menu (heslo Wi-Fi).
5. Pomocí Navitel DVR Center můžete:
6. aktualizace firmwaru DVR;
7. ovládání funkcí DVR v nabídce Nastavení: konfigurace parkovacího režimu, senzoru nárazu, režimu videa a formátování SD karty;
8. ukládat, prohlížet, mazat a odesílat videa a fotografie a sledovat video DVR v reálném čase na obrazovce mobilního zařízení.

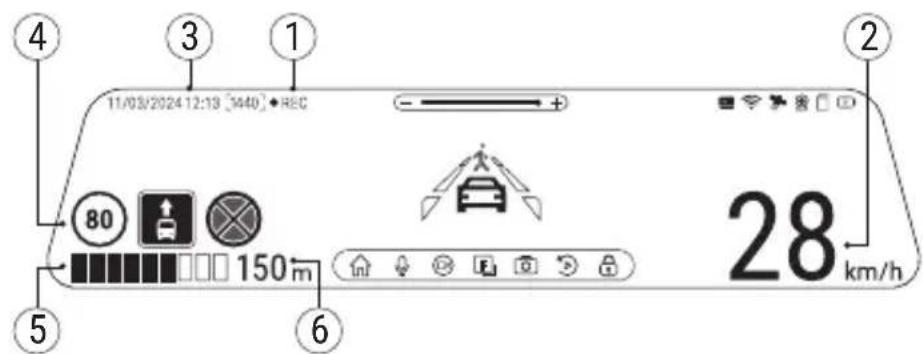

Digitální měřič rychlosti a Informace o kameře

CZ

Digitální rychloměr se používá k zobrazení vypočtené aktuální rychlosti na základě signálu GPS a času. V tomto režimu se neustále zobrazuje aktuální rychlost [2] a čas [3].

Informace o kamerách slouží k varování před kamerami. Když zapnete tuto funkci, na obrazovce se zobrazí aktuální rychlost a čas na černém pozadí. Pokud se blížíte k dopravní kameře, na displeji se zobrazí:

• aktuální rychlost [2],
• ikona kamery [4],
• vzdálenost ke kameře [5],
• Průběh pohybu v oblasti kde se kamera nachází [6].

Všechny informace jsou na černém pozadí.

V režimu Záznam (REC) se zobrazí indikátor nahrávání (●REC) [1].

Pokud vozidlo stojí, na displeji je 0.

Pokud není k dispozici signál GPS, zobrazí se ---.

Poznámka. Slabý signál GPS může být zapřičiněn špatným počasím a dalšími okolními vlivy. Řidte se především údají na tachometru Vašeho vozidla.

11/03/2024 12:13 [3440] • REC 80 150m 28 km/h

cz Pokročilé asistenční systémy pro řidiče (ADAS)

Když je aktivován pokročilý asistenční systém řidiče, jsou k dispozici následující funkce:

1. sledování nebezpečné blízkosti objektu

1. kontrola opuštění jízdního pruhu

1. upozornění na začátek pohybu předmětu vpředu

1. zpráva o chodcích objevujících se před autem

Zadní kamera

Díky zadní kameře získáte přehled o situaci za Vaším vozidlem při jízdě i parkování. Moderní technologie dvojitého záznamu umožňuje nahrávat záznamy před vozidlem i za vozidlem a zachytit tak všechny nepředvídatelné situace.

Instalace zadní kamery

Existují dvě možnosti použití zadní kamery.

1. možnost: Záznamová kamera do auta pro sledování situace za vozidlem. Nainstalujte kameru na zadní sklo pomocí nálepky, protáhněte kabel podél střechy, připojte kabel k zadní kameře.
2. možnost: Kombinace záznamové kamery do auta a zadní parkovací kamery. Při zapojení červeného kabelu + 12V do napájení světla zpátečky je aktivován režim zadní kamery. Záznamová kamera zobrazí pouze pohled zadní kamery s naváděcími liniemi pro parkování.

Poznámka: Doporučujeme, aby práce s instalací a připojením kamery prováděla kvalifikovaná osoba s potřebnými znalostmi. Instalace kabelu může vyžadovat speciální nástroje nebo zařízení. Ujistěte se, že jsou tyto práce bezpečné.

Kamera není vodotěsná.

Poznámka: *režim je dostupný pouze v případě, že je kamera připojena k trvalému napájení prostřednictvím zařízení, které zabraňuje nadměrnému vybíjení baterie - NAVITEL SMART BOX MAX.

Ak vozidlo stojí, zobrazí sa na displeji 0.

V režime nahrávania (REC) sa zobrazí indikátor nahrávania (●REC)[1].

Ak nie je k dispozícii signál GPS, zobrazí sa ---.

Pokročilé asistenčné systémy vodiča (ADAS)

Zadná kamera nie je vodotěsná.

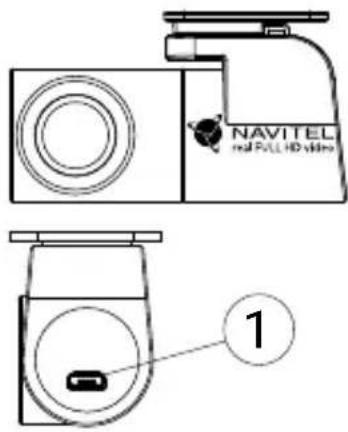

NAVITEL real FULL HD video 1

1. Port pre video kábel
