NÁVOD K OBSLUZE PETPS 1100 A1 PARKSIDE

Ponorné čerpadlo na znečistěnou vodu

Překlad originálního provozního návodu

HU

Ponorné čerpadlo na znečistenú vodu

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

Použití dle určení......95

Rozsah dodávky/příslušenství...... 96

Přehled.... 96

Popis funkce.... 96

Technické údaje.... 96

Výkonové parametry.... 97

Bezpečnostní pokyny....97

Význam bezpečnostních pokynů....97

Piktogramy a symbol....97

Bezpečné uvedení čerpadla do provozu.... 97

Příprava.... 100

Připojení výtlačného potrubí..... 100

Nastavení plovákového spínače....101

Kontrola plovákového spínače....102

Instalace čerpadla.... 102

Provoz....102

Pokyny k práci....102

Zapnutí a vypnutí....102

Přeprava.... 103

Čištění, údržba a skladování..... 103

Čištění...... 103

Údržba....103

Skladování....103

Hledání chyb.... 104

Likvidace/ochrana životního prostředí.... 104

Servis.... 105

Záruka.... 105

Opravárenská služba....106

Service-Center...... 106

Dovozce.... 106

Náhradní díly a příslušenství......107

Překlad původního EU prohlášení o shodě....107

Rozložený pohled.... 165

Úvod

Blahopřejeme vám k zakoupení nového ponorného čerpadla na znečištěnou vodu (dále jen přístroj nebo elektrický nástroj).

Vybrali jste si vysoce kvalitní přístroj. Tento přístroj byl odzkoušen během výroby na kvalitu a podroben výstupní kontrole. Funkčnost Vašeho přístroje je tím zajištěná.

Nelze vyloučit, že v jednotlivých případech se na nebo v přístroji, resp. v hadicovém potrubí nachází zbytky vody. Nejedná se o nedostatek ani o závadu a není důvod k obavám.

Návod k obsluze je součástí toho-to přístroje. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Přečtěte si pečlivě návod k obsluze. Seznamte se s ovládacími prvky a správným používáním přístroje. Používejte přístroj pouze tak, jak je popsáno a pro určené oblasti použití. Návod k obsluze dobře uschovejte a v případě předání přístroje třetím osobám předejte veškerou dokumentaci.

Použití dle určení

Přístroj je určen výhradně pro následující použití:

- Odvodňování a čerpání následujících kapalin:

Znečištěná voda s maximální velikostí částic 35 mm

- Typická použití:

- Přečerpávání a odčerpávání nádrží a nádob

- Odčerpávání zatopených sklepů

- Čerpání vody ze studní a šachet

- Teplota vody ≤ 35^

Jakékoliv jiné použití, které není v tomto návodu k obsluze výslovně povoleno, může vést k poškození přístroje a pro uživatele představovat vážné nebezpečí. Obsluha nebo uživatel zařízení nese zodpovědnost za nehody či škody na jiných osobách nebo jejich majetku. Přístroj je určen pro použití domácími kutily. Není určen pro trvalé komerční využívání. V případě komerčního použití záruka zaniká. Výrobce neručí za škody způsobené nesprávným použitím nebo nesprávnou obsluhou.

Rozsah dodávky/příslušenství

Obalový materiál zlikvidujte správně dle předpisů.

• Ponorné čerpadlo na znečistěnou vodu
• připojovací úhelník
• adaptér Quick Connect
• redukce
• tažné lano (8 m)
• Překlad původního návodu k používání

Přehled

Obrázky přístroje nalez- nete na přední výklopné stránce.

1 rukojeť
2 sítový připojovací kabel
3 Vedení (Plovákový spínač)
4 držák (Plovákový spínač)
5 nastavení výšky (Plovákový spínač)
6 Plovákový spínač
7 patka čerpadla
8 výstup vody
9 Kryt

10 tažné lano (Nylon, 8 m)
11 připojovací úhelník
12 adaptér Quick Connect
13 redukce

Popis funkce

Přístroj má kryt z nerezové oceli, stabilní sací patku a nerezovou hřídel motoru. Čerpadlo je vybaveno plovákovým spínačem, který automaticky zapíná nebo vypíná přístroj v závislosti na hladině vody.

Funkce ovládacích prvků naleznete v následujících popisech.

Technické údaje

Ponorné čerpadlo na znečistěnou vodu ...... PETPS 1100 A1

Jmenovité napětí U .....230 V\~, 50 Hz Jmenovitý příkon P ..... 1100 W Třída ochrany .....I

Typ ochrany IPX8

Délka síťový připojovací kabel ....10 m Hmotnost ....5,0 kg

velikost nečistot ∅ ...... ≤35 mm provozní hloubka ponoru ...... ≤7 m

Průtok Q ...... ≤20000 l/h

Výtlačná výška H ....≤9 m minimální hladina vody, Uvedení do provozu .... 90 mm

Zbytková hladina vody ...... 43 mm

Teplota vody ....≤35 °C

výstup vody ......G1 ^1/2 "

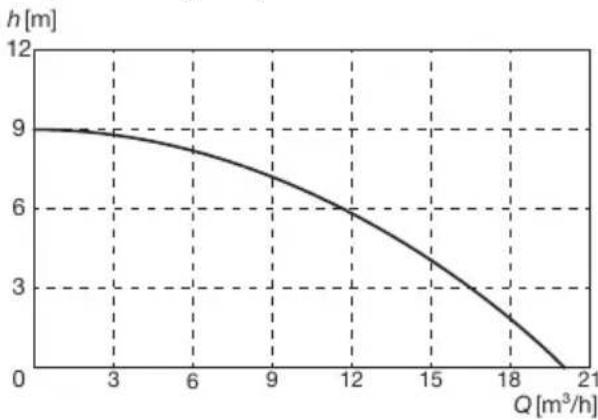

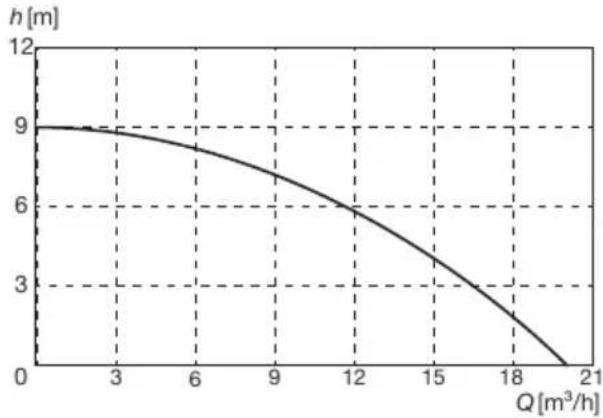

Výkonové parametry

↑Výtlačná výška; →Průtok Měření dat maximálního výkonu probíhá za optimálních podmínek (např. při rovnějším, přímějším výstupu. Užší hadice mohou snížit výkon.

Bezpečnostní pokyny

V této části jsou popsána základní bezpečnostní opatření při používání přístroje.

Význam bezpečnostních pokynů

⚠ NEBEZPEČÍ! Pokud tento bezpečnostní pokyn nedodržíte, dojde k nehodě. Důsledkem je vážné zranění nebo smrt.

⚠ VAROVÁNÍ! Pokud tento bezpečnostní pokyn nedodržíte, dojde případně k nehodě. Mohlo by to mít za následek vážné zranění nebo smrt.

⚠ UPOZORNĚNÍ! Pokud tento bezpečnostní pokyn nedodržíte, dojde k nehodě. V důsledku může dojít k drobnému nebo středně těžkému ublížení na zdraví.

OZNÁMENÍ! Pokud tento bezpečnostní pokyn nedodržíte, dojde k nehodě. V důsledku může dojít k věcnému poškození.

Piktogramy a symbol

Piktogram na přístroji

Pozor!

Přečtěte si návod k obsluze

maximální provozní hloubka ponoru

Pozor, horké povrchy, nebezpečí popálení!

Sítovou zástrčku vytáhněte před údržbovými pracemi nebo v případě poškození napájecí- ho kabelu

Elektrická zařízení nepatří do domácího odpadu.

Piktogramy v návodu k obsluze

Pozor!

Bezpečné uvedení čerpadla do provozu

Všeobecné pokyny

- Přečtěte si pečlivě návod k obsluze. Seznamte se stavěcími díly a správným používáním přístroje.

- Přístroj nesmí používat děti. Děti musí být pod dohledem, aby se zajistilo, že si nebudou hrát s přístrojem.

Osoby s omezenými fy- zickými, smyslovými ne- bo psychickými schop- nostmi nebo s nedosta-

tečnými zkušenostmi a vědomostmi mohou ten- to přístroj používat, když jsou pod dohledem ji- né osoby, nebo když by- li proškoleni o bezpeč- ném používání přístroje a porozuměly nebezpe- čím souvisejícím s jeho použitím.

Čištění ani uživatelskou údržbu nesmí provádět děti.

• Osoby, které nejsou obeznámeny s návodem k obsluze, nesmí přístroj používat.
• Přístroj se nesmí používat v polohách vyšších než 2000 m.
• Nepoužívejte vodu s abrazivními částicemi, jako je písek. Čerpání agresivních, abrazivních (brusných), žíravých, hořlavých (např. motorová paliva) nebo výbušných kapalin, slané vody, čisticích prostředků a potravin není dovoleno. Teplo-ta čerpané kapaliny ne-smí překročit 35 °C.

• Přístroj nikdy neprovozujte, pokud se ve vodě na-cházejí lidé.

• Vytékající mazivo by mohlo kontaminovat kapalinu.

• Nepracujte s poškozeným či neúplným přístrojem ani s přístrojem, který byl upraven bez souhlasu výrobce. Před uvedením do provozu nechte odborníkem zkontrolovat, zda jsou zavedena požadovaná elektrická ochranná opatření.

Příprava

• Dbejte na to, aby síťové napětí a síťová frekvence odpovídala údajům na typovém štítku.
• Před použitím vždy zkontrolujte připojovací a prodlužovací kabel, jestli na nich nejsou známky poškození či zestárnutí. Je-li kabel při používání poškozen, je nutné jej ihned odpojit od napájecí sítě, NEDOTÝKEJTE SE VE-DENÍ, DOKUD NENÍ OD-POJENO OD SÍTĚ. Přístroj nepoužívejte, pokud je poškozeno nebo opotřebováno vedení.
• Připojte přístroj pouze do zásuvky s proudovým chráničem (RCD) s

jmenovitým svodovým proudem nepřesahujícím 30 mA.

- Zapojte přístroj do zásuvky s pojistkou minimálně 6 A.

- Nepracujte s poškozeným či neúplným přístrojem ani s přístrojem, který byl upraven bez souhlasu výrobce.

- Před provozem zkontrolujte elektrickou bezpečnost. Pokud si nejste jisti, zeptejte se odborníka.

- Uzemnění, nulování a proudový chránič od-povídají bezpečnostním předpisům energetic-kých společností a fun-gují bezvadně.

- Elektrické konekto- ry jsou chráněny před mokrem.

- Konektory jsou upevněny v oblasti odolné proti povodním.

- Pokud je síťový připojo-vací kabel tohoto přístro-je poškozen, musí jej vyměnit výrobce, jeho zákaznická služba nebo podobně kvalifikovaná osoba, aby se zamezilo ne-

bezpečí. Obratíte se na servisní středisko.

- Při provozu přístroje musí být síťová zástrčka volně přístupná.

- Při vytahování zástrčky ze zásuvky netahejte za síťový připojovací kabel. Sítový připojovací ka-bel chraňte před horkem, olejem a ostrými hranami.

- Používejte pouze prodlužovací kabely, které jsou odolné proti stříkající vodě a jsou určeny pro venkovní použití. Před použitím vždy celkem rozviňte kabelový buben. Zkontrolujte, zda kabel není poškozen.

- Před jakoukoliv prací na přístroji, během pracovních přestávek a pokud se nepoužívá, vytáhněte síťovou zástrčku ze zá-suvky.

- Používejte pouze schválené prodlužovací kabely typu H07RN-F, které jsou dlouhé maximálně 75 m a určené pro venkovní použití. Průřez pramene prodlužovacího kabelu musí být minimálně 2,5 mm². Před použitím

vždy celkem rozviňte ka- belový buben. Zkontro- lujte prodlužovací kabel, zda není poškozen.

- Přístroj nepřenášejte ani nepřipevňujte na síťovém připojovacím kabelu nebo hadici.

Provoz

• Přístroj nepoužívejte v blízkosti vznětlivých kapalin nebo plynů. Při nedodržování hrozí nebezpečí požáru nebo výbuchu.
• Jako ochranu proti úrazu elektrickým proudem noste pevné boty.
• Čerpadlo nesmí při mrazu zůstat venku. Přístroj skladujte chráněný před mrazem.
• Během provozu přístroj sledujte, abyste včas zjistili, že čerpadlo běží na-sucho.

Čištění, údržba a sklado- vání

- Dodržujte všechny pokyny uvedené v následující kapitole: Čištění, údržba a skladování, str. 103 Všechna související opatření, zejména otevírání

přístroje, musí provést odborný elektrikář. V případě opravy se vždy obracejte na naše servisní středisko.

• Vypněte pohon, odpoj-te přístroj od napájením proudem a nechte přístroj vychladnout, když se přístroj zastaví za účelem čištění, nastavení, skladování nebo výměny příslušenství.
• Vyměňte opotřebované nebo poškozené díly. Používejte výhradně originální náhradní díly a příslušenství. Při použití cizích dílů dojde k okamžité ztrátě nároku na záruku.
• Přístroj skladujte na su- chém místě a mimo do- sah dětí.

Příprava

⚠️ VAROVÁNÍ! Nebezpečí zranění v důsledku neúmyslného spuštění přístroje. Připojovací zástrčku zapojte do zásuvky až tehdy, když je přístroj zcela připraven k použití.

Připojení výtlačného potrubí Upozornění

- Popsané připojení je návrhem s dodaným příslušenstvím.

• Jako výtlačné potrubí můžete použít hadici nebo pevné trubkové vedení.
• Pro pevnou instalaci použijte zpětný ventil.
• Díky adaptéru Quick Connect můžete čerpadlo snadno demontovat, aniž byste museli demontovat výtlačné potrubí.
• OZNÁMENÍ! Nebezpečí ucpání! Nejtenčí místo výtlačného potrubí určuje maximální velikost částic.

Postup

1. Upevněte připojovací úhelník (11) k výstupu vody (8; G1½").

2. Upevněte hadici k adaptéru Quick Connect (12), resp. na redukci (13).

3. Adaptér Quick Connect: např. Koncovka hadice s vnitřním závitem G1 ^1/2 "

4. Redukce ①: Hadice 1" (25,4 mm) s vhodnou hadicovou svorkou
5. Redukce ②: např. Koncovka hadice s vnitřním závitem G1"; odpojte přípojku ①

6. Redukce ③: Hadice 1¼" (31,8 mm) s vhodnou hadicovou svorkou; odpojte přípojky ② a ①

7. Výtlačné potrubí upevněné k redukci: Upevněte redukci (13) k adaptéru Quick Connect (12).

8. Upevněte adaptér Quick Connect (12) k připojovacímu úhelníku (11).

9. Stiskněte a podržte stisknuté červené tlačítko na adaptéru Quick Connect (12).

10. Nasuňte adaptér Quick Connect (12) na připojovací úhelník (11).
11. Uvolněte tlačítko.

Nastavení plovákového spínače

Upozornění

• Při dodání je plovákový spínač nastaven tak, aby bylo možné oka-mžité uvedení do provozu.
• Trvale instalované čerpadlo: Funkci plovákového spínače kontrolujte pravidelně, alespoň jednou za 3 měsíce.
• Ujistěte se, že vzdálenost mezi plovákovým spínačem a nastavením výšky je dostatečně velká. Pokud je vzdálenost příliš malá, plovákový spínač nemusí fungovat podle záměru.
• Při vytažené rukojeti nastavte plovákový spínač, zejména potom, když čerpadlo zavěsíte na tažné la-no.
• Nastavte plovákový spínač tak, aby vypnul čerpadlo dříve, než se do-tkne země.

Postup

V normálním provozu by měl plovákový spínač (6) viset v držáku (4).

1. Nastavení střední hladiny: Držák (4) stlačte k sobě.
2. Držák (4) posuňte do požadované polohy v rámci nastavení výšky (5).

3. Nastavení rozdílu mezi nejvyšší a nejnižší hladinou:

4. Zvětšení rozdílu hladin: Prodlužte část vedení (3) mezi držákem (4) a plovákovým spínačem (6).

5. Zmenšení rozdílu hladin: Zkratte část vedení (3) mezi držákem (4) a plovákovým spínačem (6).

6. Zkontrolujte funkci plovákového spínače (6).

Manuální provoz (Obr. A)

Plovákový spínač lze nastavit tak, aby bylo čerpadlo při napájení vždy za-pnuté.

- Upevněte plovákový spínač (6) bez vzdálenosti od držáku (4) svisle na-horu k nastavení výšky (5).

Kontrola plovákového spínače

1. Umístěte čerpadlo s odstraněným připojovacím úhelníkem (11) do nádoby s vodou. Voda by měla při čerpání téct zpět do nádoby.
2. Zástrčku zapojte do zásuvky.
3. Plovákový spínač (6) zvedejte a spouštějte ručně. Sledujte polohu, ve které se čerpadlo zapíná a vypíná.

Pokud nejste s výsledkem spokojeni, zastavte čerpadlo.

Instalace čerpadla

Upozornění

• Nikdy nepoužívejte síťový připojo-vací kabel nebo tlakovou hadici k přidržování nebo zavěšení přístroje.

• Pokud používáte plovákový spínač:

• Ujistěte se, že se plovákový spínač může volně pohybovat.

• Hřídel čerpadla by měla mít ale- spoň následující rozměry: 40 cm × 40 cm × 50 cm

- Při ponoření čerpadla umožněte, aby z patky čerpadla unikalo co nejvíce vzduchu. Za tímto účelem držte čerpadlo šikmo.

• Dodržujte maximální hloubku ponoru (≤7 m) a maximální dopravní výšku (≤9 m).
• Přístroj neumistujte přímo na bahnity podklad. Přístroj zavěste nebo jako podložku použijte například cihlu.

• Dodané tažné lano můžete použít k následujícím účelům:

• Spuštění přístroje do šachty a jeho vytažení nahoru
  • Volné zavěšení přístroje ve vodě

Upevnění tažného lana (Obr. B)

1. Tažné lano (10) upevněte pomocí závěsu a uzlu k rukojeti (1).
2. Před spuštěním přístroje do šachty: Ujistěte se, že je tažné lano pevně připevněno k rukojeti.

Provoz

Pokyny k práci

• Dbejte na to, aby síťové napětí a síťová frekvence odpovídala údajům na typovém štítku.
• Zapojte přístroj do zásuvky s pojistkou minimálně 6 A.
• Připojte přístroj pouze do zásuvky s proudovým chráničem (RCD) s jmenovitým svodovým proudem nepřesahujícím 30 mA.
• NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem! Ujistěte se, že se vlhkost nebo voda nikdy nemohou dostat k síťovému připojení.
• Přístroj není vhodný pro připojení k systému zásobování pitnou vodou.
• K dopravě maximální velikosti nečistot ( 35 mm) potřebujete hadici o následující velikosti: 38 mm (1½"). Skutečná maximální velikost čerpatelných nečistot musí být menší než nejtenčí místo tlakového potrubí.

Manuální provoz

• Dohlížejte na to, aby čerpadlo ne-běželo na sucho.
• minimální hladina vody, Uvedení do provozu: 90 mm
  • Zbytková hladina vody: 43 mm

Zapnutí a vypnutí

Upozornění

- OZNÁMENÍ! Není vhodné pro nepřetržitý provoz! Optimální inter-

val použití je 30 minut čerpání, 5 minut přestávka.

- Ochrana proti přetížení: Přístroj při přetížení automaticky vypne zabudovaný hlídač teploty. Po ochlazení se přístroj opět samočinně zapne.

Zapnutí

1. Ke zdroji napájení připojte síťový připojovací kabel (2). Motor se spustí. Po nasávací fázi začíná čerpadlo čerpat.

Vypnutí

- Odpojte přístroj od napájení proudem.

Přeprava

Upozornění

• Vytáhněte síťovou zástrčku.
- Přístroj vždy prénášejte za vytaženou rukojeť (1).

Čištění, údržba a skladování

⚠️ VAROVÁNÍ! Nebezpečí úrazu elektrickým proudem! Nebezpečí zranění v důsledku neúmyslného spuštění přístroje. Chraňte se při údržbě a čištění. Vypněte přístroj a vytáhněte síťovou zástrčku ze zásuvky.

Opravné a údržbářské práce, které nejsou popsány v tomto návodu k obsluze, přenechte našemu servisnímu centru. Používejte pouze originální náhradní díly.

Čištění

OZNÁMENÍ! Nebezpečí poškození. Chemické látky mohou poškodit plastové části přístroje. Nepoužívejte čisticí prostředky ani rozpouštědla.

• Nestacionárně instalované přístroje: Po každém použití vyčistěte čerpadlo čistou vodou.
• Stacionárně instalované přístroje: Pravidelně kontrolujte funkci plovákového spínače (6) (nejméně jednou za tři měsíce).
• Vodním proudem odstraňte žmolky a vláknité částice, které případně ulpěly v tělese čerpadla.
• Proudem vody odstraňte nečistoty na spodní straně čerpadla.
• Odstraňte usazeniny na plovákovém spínači čistou vodou.
• Pravidelně odstraňujte kaly ze dna šachty a čistěte také stěny šachty.
• Pokud jste čerpadlo delší dobu nepouživali: Čerpadlo vyčistěte po posledním použití a před novým použitím. Usazeniny a zbytky mohou způsobit potíže při spouštění.

Údržba

Přístroj je bezúdržbový.

Skladování

Přístroj a příslušenství skladujte vždy:

• čisté
• suché
  • chráněné před prachem
  • chráněné proti mrazu
• mimo dosah dětí
• Usazeniny a zbytky mohou způsobit potíže při spouštění. Před delším uschováním (např. Přezimování)
• Vyčistěte čerpadlo.
• Vyprázdněte čerpadlo.

Hledání chyb

Následující tabulka Vám pomůže odstranit malé poruchy:

Příznak Možná příčina Opatření
Čerpadlo nevypíná Plovákový spínač nemůže poklesnout		Umístěte plovákový spínač tak, aby se mohl volně pohybovat.
krátké době běhu	Ochrana motoru vypíná čerpadlo kvůlí příliš vy-sokému znečištění vody.	Vyčistit čerpadlo i šachtu.Čerpadlo vypíná p
	Příliš vysoká teplota vo-dy, ochrana motoru při-stroj vypne.	Dbát na maximální teplotu vo-dy 35 °C!
Nedostatečné do-pravní množství	Výkon čerpadla snížen silně znečištěnými a smirkujícími příměsemi ve vodě	Čerpadlo vyčistit a případně nahradit opotřebované díly
	Ucpané čerpadlo nebo potrubí	Vyčistit čerpadlo a potrubí
Přístroj se nespustí	Chybí síťové napětí Zkontrolujte zásuvku, síťový připojovací kabel, připojova-cí zástrčku, pojistku, v případě potřeby je nechte opravit kvali-fikovaným elektrikářem.
	Plovákový spínač nespí-ná	Nastavení plovákového spínače, str. 101

Likvidace/ochrana životního prostředí

Přístroj, příslušenství a balení zlikvidujte ekologickou recyklací.

Elektrická zařízení nepatří do domácího odpadu.

Symbol přeškrtnuté popelnice na kolečkách znamená, že tento výrobek nesmí být po skončení své životnos-

ti likvidován jako netříděný komunální odpad.

Směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ):

Spotřebitelé jsou ze zákona povinni recyklovat elektrická a elektronická zařízení na konci jejich životnosti způsobem šetrným k životnímu prostředí. Tímto způsobem je zajištěna recyklace šetrná k životnímu prostředí a šetřící zdroje.

V závislosti na tom, jak je vše implementováno ve vnitrostátním právu, máte následující možnosti:

• vrátit v prodejně,
• odevzdat na oficiálním sběrném místě,
• zaslat zpět výrobci/distributorovi.

Tento stav se netýká příslušenství sta- rých přístrojů a pomocných prostřed- ků bez elektrických součástí.

Servis

Záruka

Vážení zákazníci, na tento výrobek získáváte záruku 3 let od data zakoupení. V případě zá- vad na tomto výrobku máte nárok na zákonná práva vůči prodejci tohoto výrobku. Tato zákonná práva nejsou omezena níže uvedenou zárukou.

Záruční podmínky

Záruční doba začíná datem nákupu. Dobře uschovejte originální pokladní doklad. Tento doklad je potřebný jako doklad o koupi. Dojde-li k vadě materiálu nebo výrobní vadě během tří let od data nákupu tohoto výrobku, opravíme nebo vyměníme Vám výrobek podle našeho uvážení zdarma. Toto záruční plnění vyžaduje, aby vadný výrobek a doklad o koupi (pokladní doklad) byly předloženy během tříleté lhůty a bylo stručně písemně popsáno, o jakou závadu se jedná a kdy k ní došlo.

Pokud je vada kryta naší zárukou, obdržíte zpět opravený nebo nový výrobek. S opravou nebo výměnou výrobku nezačne plynout nová záruční do-ba.

Záruční doba a zákonné nároky z vad

Záruční doba se záručním plnění neprodlouží. To platí také pro vyměněné a opravené díly. Jakákoli poškození nebo vady, které se již v době náku-pu vyskytly, je nutné nahlásit ihned po vybalení. Opravy provedené po uplynutí záruční doby jsou za poplatek.

Rozsah záruky

Výrobek byl pečlivě vyroben podle přísných směrnic pro jakost a před dodáním pečlivě zkontrolován.

Záruční plnění platí pro vady materiálu nebo výrobní vady. Tato záruka se nevztahuje na díly výrobku, které jsou vystaveny běžnému opotřebení, a lze je proto považovat za opotřebitelné součásti (např. předfiltr, těsnicí kroužek) nebo za poškození křehkých částí.

Tato záruka zaniká, pokud je výrobek poškozen, nesprávně používán nebo není udržován. Pro správné používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu k obsluze. Je nutné se bezpodmínečně vyvarovat použití a jednání, které nejsou v tomto návodu k obsluze doporučovány nebo před nimiž se varuje.

Výrobek je určen pouze pro soukromé použití a není určen ke komerčnímu používání. Záruka zaniká v případě hrubého a nesprávného zacházení, použití násilí a zásahů, které nebyly provedeny naší autorizovanou servisní pobočkou.

Vyřízení v záručním případě

V zájmu rychlého zpracování Vašeho požadavku postupujte podle následujících pokynů:

• Pro všechny dotazy si připravte doklad o koupi a číslo položky (např. IAN 466613_2404) jako doklad o nákupu.
• Číslo položky naleznete na typovém štítku na výrobku, na rytině na výrobku, na titulní straně návodu k obsluze (vlevo dole) nebo na nálep-

ce na zadní nebo spodní straně výrobku.

- Pokud se vyskytnou funkční chyby nebo jiné závady, nejprve kontaktujte níže uvedené servisní středisko telefonicky nebo použijte náš kontaktní formulář, který najdete na stránkách parkside-diy.com v kategorii Servis.

- Po konzultaci s naším servisním střediskem můžete bezplatně za-slat vadný výrobek na adresu služ-by, kterou jste obdrželi, s přilože-ným dokladem o koupi (účtenkou), s uvedením povahy vady a kdy k ní došlo. K zamezení problémů s přijetím a dalším nákladům je bez-podmínečně nutné používat pou- ze adresu, která Vám byla oznáme-na. Ujistěte se, že zásilka není za-slaná nevyplaceně, není objemným zbožím, expresem nebo jiným spe-ciálním nákladem. Zašlete výrobek včetně veškerého příslušenství do-daného při nákupu a zajistěte, aby přepravní obal byl dostatečně bez-pečný.

PDF ONLINE parkside-diy.com

Na stránkách parkside-diy.com můžete nahlížet do těchto a mnoha dalších příruček a stahovat je. S tím-

to QR kódem se dostanete přímo na parkside-diy.com. Vyberte svou zemi a vyhledejte pomocí vyhledávací masky návody k obsluze. Zadáním čísla položky (IAN) 466613_2404 můžete otevřít svůj návod k obsluze.

Opravárenská služba

Pro opravy, které nepodléhají záruce, se obratte na servisní středisko. Tam Vám rádi poskytneme odhad nákladů.

• Můžeme přijímat pouze přístroje, které byly při zaslání dostatečně zabaleny a ofrankovány.
  Upozornění: Zašlete Váš přístroj vyčištěný a s odkazem na závadu na adresu uvedenou v servisním středisku.
• Nepřijmou se přístroje zaslané neoprávněně, přístroje zasílané jako objemné zboží nebo expres zaslané přístroje nebo přístroje odeslaná jinou speciální dopravou.
• Vaše odeslané vadné přístroje zlik-vidujeme bezplatně.

Service-Center

CZ Servis Česko Tel.: [phone] Kontaktní formulář na parkside-diy.com IAN 466613_2404

Dovozce

Upozorňujeme, že následující adresa není servisní adresou. Nejprve kontaktujte výše uvedené servisní středisko.

Náhradní díly a příslušenství

Náhradní díly a příslušenství jsou k dostání na webových stránkách www.grizzlytools.shop. Pokud máte problémy při objednání, kontaktujte nás prostřednictvím našeho online obchodu. V případě dalších dotazů se obratte na: Service-Center, str. 106

Poz. č.

1

Název Obj. č.

10 — tažné lano (Nylon, 8 m) 79300311

11, 12, 13 42–49 Sada připojovacích úhelníků (připojovací úhelník, adaptér Quick Connect, redukce) 91110114

^1 Rozložený pohled, str. 165

Překlad původního EU prohlášení o shodě

Výrobek: Ponorné čerpadlo na znečistěnou vodu

Model: PETPS 1100 A1

Sériové číslo: 000001–080000

Výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unie:

2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU) 2015/863

Výše popsaný předmět prohlášení je ve shodě se směrnicí Evropského parlamentu a Rady 2011/65/EU ze dne 8. června 2011 o omezení používání někte rých nebezpečných látek v elektrických a elektronických zařízeních.

Pro zajištění shody byly použity následující harmonizované normy a národní normy a předpisy:

EN 60335-1:2012/A16:2023 • EN IEC 60335-2-41:2021/A11:2021

EN 62233:2008 • EN ISO 12100:2010

EN IEC 55014-1:2021 • EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021 • EN IEC 63000:2018

Toto prohlášení o shodě vydal na vlastní odpovědnost výrobce:

Zplnomocněný zástupce dokumentace

Obsah

Úvod....108

Technické údaje.... 109

Údaje o výkone......110

Bezpečnostné pokyny......110

Význam bezpečnostných pokynov....110

Piktogramy a symbol......110

Nastavenie plavákového spínača....114

Kontrola plavákového spínača....115

Umiestnenie čerpadla...... 115

Prevádzka....115

Pracovné pokyny......115

Zapnutie a vypnutie....116

Preprava.... 116

Čistenie, údržba a skladovanie.... 116

Čistenie.... 116

Údržba....116

Skladovanie....116

Vyhládávanie chýb......117

Rozložený pohlád.... 165

Úvod

• prečerpávanie a odčerpávanie nádrží a zásobníkov
• odčerpávanie zaplavených pivníc
• odber vody zo studní a šacht

- Teplota vody ≤ 35^

Rozsah dodávky/ Príslušenstvo

Obalový materiál riadne zlikvidujte.

5 Nastavenie výšky (Plavákový spínač)
6 Plavákový spínač
7 Hlava čerpadla
8 Výpust vody
9 Teleso
10 Lanko (Nylon, 8 m)
11 Pripojovací uholník
12 Adaptér Quick-Connect
13 Redukcia

Opis funkcie

Dížka sietový pripojovací kábel .. 10 m

Hmotnost 5,0 kg

Velkost nánosov ∅ ....≤35 mm

Prevádzková híbka ponoru ......≤7 m

Prečerpaný objem Q ..... ≤20000 l/h

Dopravná výška H ....≤9 m

↑Dopravná výška; →Prečerpaný objem

Význam bezpečnostných pokynov

Prečítajte si návod na obsluhu

Piktogramy v návode na obsluhu

Pozor!

Skontrolujte, či nie je pre- dlžovací kábel poškode- ný.

Čistenie, údržba a skladovanie

- Stlačte a podržte červené tlačidlo na adaptéri Quick-Connect (12).

• Posuňte adaptér Quick-Connect (12) na pripojovací uholník (11).
• Tlačidlo pustite.

Nastavenie plavákového spínača

Upozornenia

Kontrola plavákového spínača

Ak si prajete iný výsledok, čerpadlo znovu nastavte.

Umiestnenie čerpadla

Upozornenia

• Prístroj nikdy nedržte za sietový pripojovací kábel alebo tlakovú hadicu ani ho na ne nevešajte.
• Ked' používate plavákový spínač:

- Kontrolujte čerpadlo, aby nešlo nasucho.

1. Sieťový pripojovací kábel (2) pri- pojte k elektrickému napájaniu. Motor sa naštartuje. Po nasávaní začne čerpadlo čerpat.

Vypnutie

Čistenie, údržba a skladovanie

• Vyčistite čerpadlo.
• Vyprázdnite čerpadlo.

Vyhládávanie chýb

Smernica 2012/19/EÚ o odpade z elektrických a elektronických zariadení:

Záručná doba a zákonné nároky na odstránenie nedostatkov

Kontaktný formulár na

parkside-diy.com

IAN 466613_2404

Importér

Poz. č. 1 Název Obj. č.

10 — Lanko (Nylon, 8 m) 79300311

11, 12, 13 42–49 Súprava pripojovacieho uholníka (Pri-pojovací uholník, Adaptér Quick-Connect, Redukcia) 91110114

^1 Rozložený pohlád, S. 165

Výrobok: Ponorné čerpadlo na znečistenú vodu

Model: PETPS 1100 A1

Sériové číslo: 000001–080000
