NÁVOD K OBSLUZE WOOB-4004000 MSW

Tato uživatelská příručka byla přeložena pomocí strojového překladu. Udělali jsme vše pro to, aby byl překlad přesný, ale mějte na paměti, že automatické překlady nejsou dokonalé a nemají nahradit lidské překladatele. Oficiální verze uživatelské příručky je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, podívejte se prosím na anglickou verzi, která je oficiálním odkazem. Další jazykové verze jsou k dispozici na vyžádání na adrese [e-mail].

Technické údaje

Popis parametru Hodnota parametru
Název výrobku	Hoblík a tloušťkovač
Model	MSW-WOOB-4004000
Jmenovité napětí [V~, N] / frekvence [Hz] 400, 3 / 50
Jmenovitý výkon[W] 4000
IP	20
Rychlost frézovacího bloku [/min] 5500
Velikost nože [mm] 410*25*3
Hoblovka - řezná kapacita [mm] 3
Hoblík – Velikost stolu [mm] 1640*410
Tloušťkovač - řezná kapacita [mm]	4
Tloušťkovač - Velikost stolu [mm]	600*408
Tloušťkovač – Max výška [mm]	225
Tloušťkovač – rychlost posuvu [m/min]	7
Rozměry [šířka * délka * výška; mm]	1650*940*965
Hmotnost [kg]	260

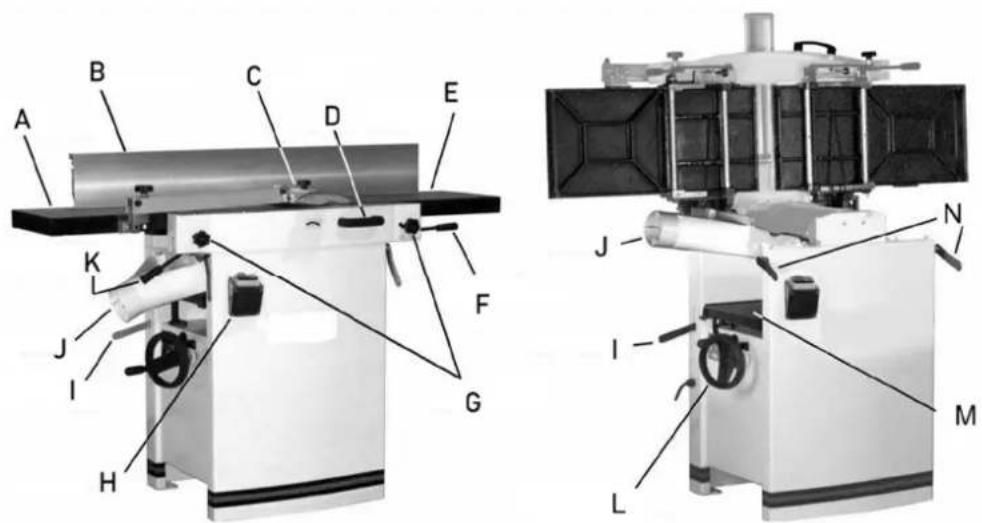

Popis zařízení

Výrobek je kombinovaný srovnávací a tloušťkovací stroj určený pro použití v truhlářských dílnách. Je určen pro podélné opracování dřeva a podobných materiálů, s maximální šířkou obrobku 310 mm.

Stroj je určen pro operace prováděné pouze jedním uživatelem.

Uživatel je odpovědný za jakékoli škody způsobené neúmyslným použitím zařízení.

Specifikace týkající se hluku zařízení

Hladina hluku A v místě provozu (LpAeq)	Naprázdno	LpAeq = 81,7 dB(A)
	Zatížení	LpAeq = 89,5 dB(A)
Úroveň akustického výkonu A (LWA)	Naprázdno	L_WA = 94,5 dB(A)
	Zatížení	L_WA = 103 dB(A)

Provozní podmínky pro měření hluku odpovídají příloze B ISO 7960. Uvedené hodnoty jsou hodnoty emisí a neznamenají nutně žádné bezpečné pracovní hodnoty. Přestože existuje korelace mezi hodnotou emisí a úrovněmi expozice, nelze tyto hodnoty použít pro spolehlivé určení, zda jsou nutná další opatření. Faktory ovlivňující skutečné úrovně ozáření pracovníků zahrnují vlastnosti pracovního prostoru, další zdroje hluku atd., např. počet strojů a další sousední postupy. Také nejvyšší přípustné úrovně expozice se mohou v různých zemích lišit. Tyto informace by měly uživateli stroje pomoci lépe vyhodnotit riziko a míru rizika.

Příprava a ovládání provozu

Příjem

Opatrně vybalte stroj a všechny volné předměty z dřevěné bedny a zkontrolujte je, zda nejsou poškozené. Jakékoli poškození je třeba okamžitě nahlásit distributorovi a přepravci. Než budete pokračovat dále, přečtěte si důkladně svůj návod, abyste se seznámili se správnými postupy montáže, údržby a bezpečnosti.

Odstraňte šrouby, které drží stroj na přepravní liště. Odstraňte ochranný povlak ze stolu, válečků, podávacích válečků, řezací hlavy a volných předmětů zabalených se strojem. Tento povlak lze odstranit měkkým hadříkem navlhčeným petrolejem. K tomuto účelu nepoužívejte aceton, benzín nebo ředidlo laku. Na plastové díly nepoužívejte rozpouštědla.

Vybalování

1. Vyjměte veškerý obsah z přepravního kartonu. Karton ani balicí materiál nevyhazujte, dokud není stroj nastaven a uspokojivě běží.

2. Zkontrolujte obsah, zda nedošlo k poškození při přepravě. Případné poškození nahlaste svému distributorovi.

3. Nástroje potřebné pro montáž:

• 1* Křížový šroubovák
• 1*4 mm šestihranný klíč
• 1*5 mm šestihranný klíč
• 1*6 mm imbusový klíč
• 1*10 mm nástrčný klíč
• Nástrčný klíč 1*13 mm

Poznámka: Použití nástrčných klíčů a ráčen urychlí dobu montáže, ale nejsou nutné.

Pracovní kvalifikace

Stroj smí obsluhovat pouze odborník v oboru obrábění dřeva nebo jím zaškolený a proškolený pracovník bez ohledu na pohlaví. Při práci na stroji se musí obsluha seznámit s těmito pokyny a dodržovat všechna bezpečnostní pravidla, předpisy a ustanovení platná v příslušné zemi.

Pracovní prostředí

Stroj musí být provozován v dílenském prostředí, jehož teplota nepřesahuje +40 °C a neklesne pod +5 °C. Relativní vlhkost prostředí je od 30% do 95%, nekondenzující. Nadmořská výška je až 1000 m.

Skladovací a přepravní teplota: -25\~+55 °C

Klasifikace prostředí - nebezpečí požáru hořlavého prachu.

Připojení proudu

UPOZORNĚNÍ! Všechna elektrická připojení musí provést kvalifikovaný elektrikář. Veškeré

seřízení nebo opravy musí být prováděny se strojem odpojeným od zdroje napájení a vytaženým ze zásuvky. Nedodržení může mít za následek vážné zranění!

Tento stroj není dodáván se zástrčkou. Použijte zástrčku a zásuvku s jmenovitým proudem alespoň 20 A. Obvod stroje by měl být také chráněn alespoň 20ampérovým jističem nebo pojistkou.

Ujistěte se, že se řezací hlava pohybuje správným směrem. Pokud tomu tak není, jednoduše přehodťe dva fázové vodiče na napájecím vstupu.

Provozní ovládací prvky

UPOZORNĚNÍ!

- Před prováděním jakýchkoli úprav odpojte stroj od zdroje napájení. Nedodržení může způsobit vážné zranění.

- Nože řezné hlavy jsou nebezpečně ostré. Při práci v jejich blízkosti bud’te velmi opatrní. Nedodržení může způsobit vážné zranění.

Nastavení spárovačky do hoblíku

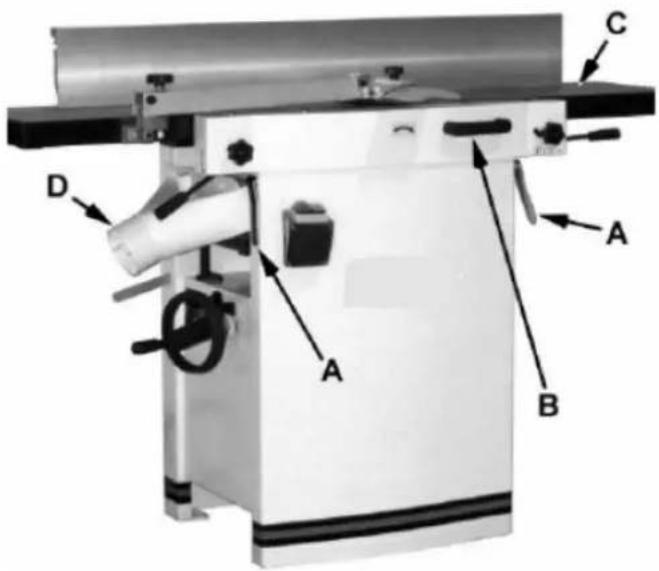

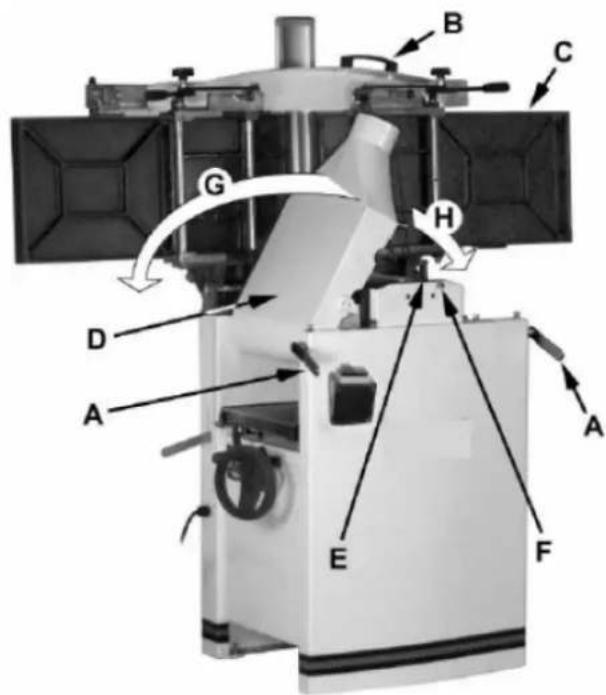

Chcete-li změnit konfiguraci stroje na srovnávačku (viz obrázek 2):

1. Uvolněte oba zámky stolu skříně (A) otočením rukojetí směrem k obsluze a následným vytažením ze stroje.

2. Zvedněte stůl (C) pomocí rukojeti (B).

Stůl je těžký. Při zvedání budťe opatrní. Nedodržení může způsobit vážné zranění.

Při zvednutí by měl být stůl ve svislé poloze, jak je znázorněno na C, obr. 3. Západka (E, obr. 3) by měla být zajištěna, aby se zabránilo náhodnému pádu stolu dopředu.

1. Umístěte shoz na prach (D, H obr. 3) doprava. Budťe velmi opatrní, abyste se vyhnuli kontaktu s noži řezné hlavy.

Poznámka: Stůl hoblíku může být nutné snížit, aby byl umožněn volný prostor pro umístění skluzu na prach.

Nastavení hoblíku na spojku

S odkazem na obrázek 3: Změna konfigurace stroje z hoblíku na spojku:

1. Zatáhněte za uvolňovací knoflík (F) a přemístěte shoz na prach (D, G) doleva. Mělo by být umístěno tak, jak je znázorněno na D, obr. 2.

Stůl je těžký. Při spouštění budte opatrní. Nedodržení může způsobit vážné zranění.

1. Uvolněte západku (E) a posuňte stůl dopředu pomocí naklápěcí rukojeti (B). Mělo by být umístěno tak, jak je znázorněno na C, obr. 2.

2. Zajistěte stůl (C) zatlačením zajišťovacích rukojetí (A) směrem ke stroji a otočením dolů (směrem od obsluhy).

Po připojení správně dimenzované zástrčky zapojte napájecí kabel do zásuvky. Pro spuštění stiskněte zelené tlačítko (A, obr. 4). Pro zastavení stiskněte červené tlačítko vypnutí (B, obr. 4).

Ovládání a nastavení hoblíku

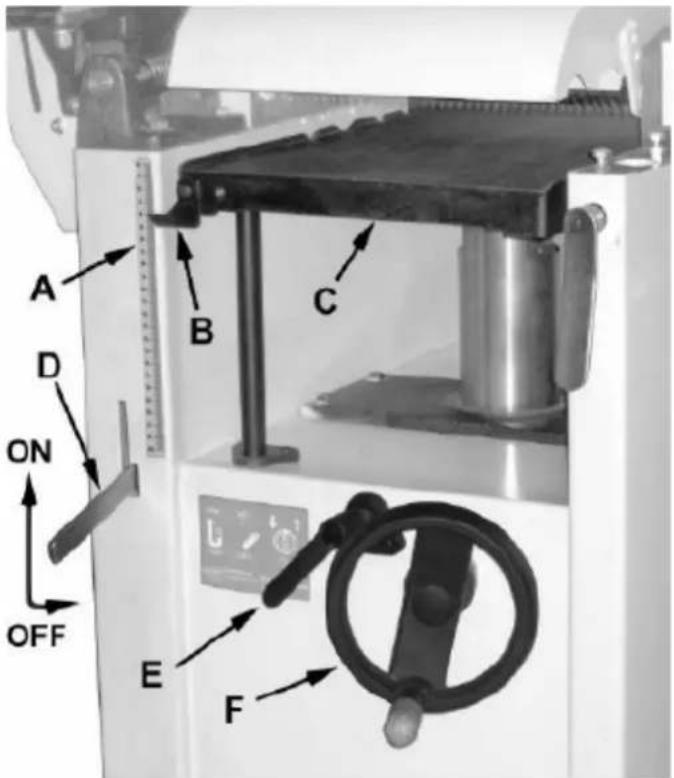

A D ON OFF B C E F

Obrázek 5

S odkazem na obrázek 5:

Napájení

Umístěním rukojeti elektrického posuvu hoblíku (D) do horní polohy zapnete posuv hoblíku (viz šipka).

Umístěním rukojeti do spodní polohy vypnete napájení.

Zámek stolu

Otočením zámku stolu (E) ve směru hodinových ručiček zajistěte ruční kolečko nastavení výšky (F) a zajistěte hoblovací stůl (C) ve zvolené poloze. Otočením zámku stolu (E) proti směru hodinových ručiček uvolníte a umožníte nastavení stolu.

Nastavení výšky stolu

Výška hoblovacího stolu se nastavuje následovně:

1. Odemkněte zámek stolu (E).
2. Otáčením ručního kola pro nastavení výšky (F) ve směru hodinových ručiček zvednete hoblovací stůl (C), proti směru hodinových ručiček pro snížení.
3. Zamkněte zámek stolu (E). Každá otáčka ručního kola (F) způsobí pohyb stolu (C) nahoru nebo dolů o 4 mm. Stupnice na sloupku ručního kola ukazuje míru otáčení ručního kola. Ukazatel (B) ukazuje polohu stolu vzhledem k řezací hlavě na stupnici (A) umístěné na boku skříně.

Ovládání a seřízení spárovačky

A B C D E F

Obrázek 6

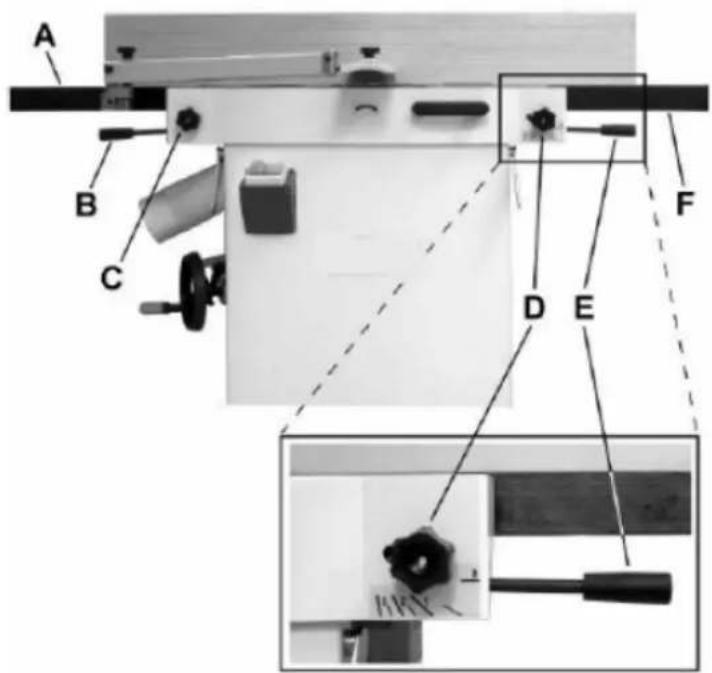

S odkazem na obrázek 6:

Nastavení výšky výstupního stolu

Zajišťovací knoflík (C) a zvedací rukojeť (B) ovládají nastavení výšky výstupního stolu (A). Výstupní stůl je původně nastaven ve výrobě a neměl by být přemístěn, s výjimkou určitých úprav.

Nastavení výšky podávacího stolu

Pojistný knoflík (D) a zvedací rukojeť (E) ovládají nastavení výšky podávacího stolu (F). Chcete-li upravit:

1. Uvolněte pojistný knoflík (D).
2. Zvednutím zvedací rukojeti (E) zvedněte podávací stůl pro malou hloubku řezu. Pro hlubší řez spustte rukojeť.
3. Utáhněte pojistný knoflík (D).

Poznámka: Doporučuje se hloubka řezu 1,5 mm nebo méně.

Chránič rezné hlavy

Při správné poloze by měl kryt řezací hlavy (H) spočívat na vodítku (A).

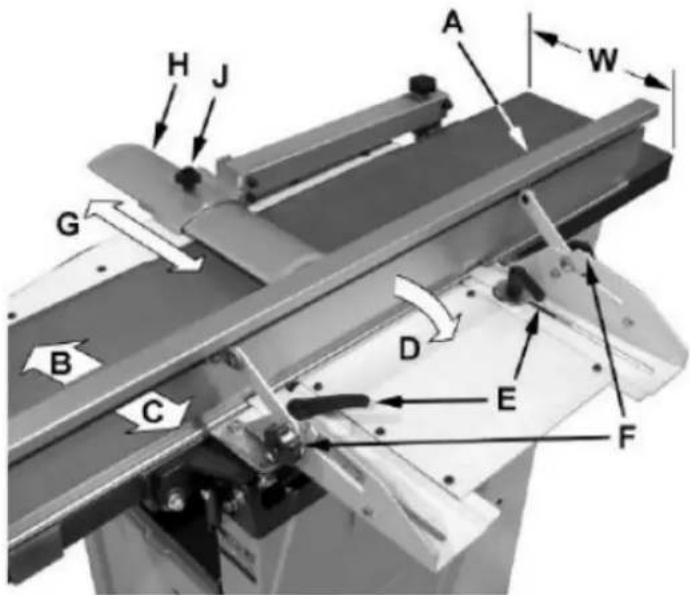

Pohyb plotu

S odkazem na obrázek 7:

Plot (A) lze posunout dopředu (B) nebo dozadu (C) přes šířku (W) stolu. Také se naklání až o 45 stupňů dozadu (D).

Uvolněte zajišťovací knoflík (J), posuňte ochranný kryt na místo a poté zajišťovací knoflík utáhněte. Posunutí vodítka dopředu nebo dozadu: Při spojování hran by se měla sestava vodítka pravidelně posouvat do různých poloh, aby se rozložilo opotřebení nožů nožů. To se provádí následovně:

1. Pokud je to nutné, uvolněte kryt řezací hlavy (H), aby se sestava vodítka mohla volně pohybovat, aniž by byla krytem omezována.

2. Uvolněte dvě zajišťovací rukojeti sestavy plotu (E).

3. Přesuňte celou sestavu plotu do požadované polohy; poté znovu utáhněte rukojeti (E).
4. Znovu nastavte a zajistěte kryt řezací hlavy. Naklonění plotu dozadu:

Plot (A) lze naklonit dozadu (D) až o 45° (to znamená pro celkový úhel 135° od povrchu stolu) následovně.

1. Uvolněte zajišťovací rukojeti (F).

2. Utáhněte zajišťovací rukojeti (F).

3. Nakloňte ohradník dozadu (A, C) do požadovaného úhlu až 135 stupňů. Nebo můžete svůj zkosený referenční kus položit na stůl a proti plotu a upravovat plot tak, aby úhel plotu odpovídal zkosení vašeho měřidla.

4. Znovu nastavte a zajistěte kryt řezací hlavy.

Úpravy

Úpravy stolu a nožů

Pro presné spojení musí být splněny alespoň tři věci:

1. Příšuvné a výstupní tabulky musí být koplanární.
2. Nože nebo nožové vložky musí být v řezné hlavě nastaveny tak, aby nejvyšší bod jejich oblouku byl v úrovni výstupního stolu.
3. Na standardní řezné hlavě musí být nože po celé délce nožů rovnoběžné s podávacím tolem.

Tato zarovnání jsou vysvětlena níže.

UPOZORNĚNÍ! Před prováděním jakýchkoli úprav odpojte stroj od zdroje napájení. Nedodržení může způsobit vážné zranění.

Koplanární zarovnání

Definice koplanární

Když je vstupní stůl nastaven na stejnou úroveň jako výstupní stůl a oba stoly dohromady tvoří "dokonalý" rovný povrch, říká se, že stoly jsou koplanární.

Pro optimální výkon spojky musí být vstupní a výstupní stoly koplanární. Pokud tomu tak není, může mít hotový obrobek mírné zkosení nebo zkroucení napříč spojenou šířkou nebo délkou.

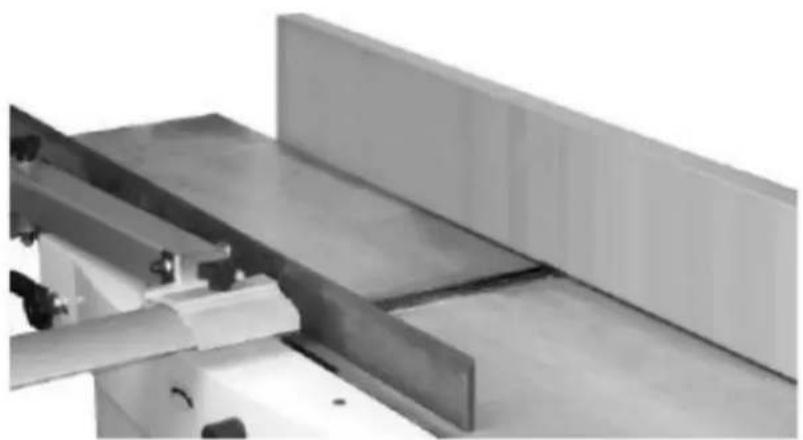

Určení, zda jsou tabulky koplanární

Tabulky byly z výroby nastaveny koplanárně, ale operátor by je měl znovu zkontrolovat. Také při

používání stroje by měly být stoly občas zkontrolovány a v případě potřeby seřízeny.

Níže popsaný postup používá k nastavení stolů ocelovou rovnou hranu, která by měla být dostatečně přesná pro většinu účelů.

DŮLEŽITÉ! Při provádění následující zkoušky musí být stoly zajištěny ve své poloze.

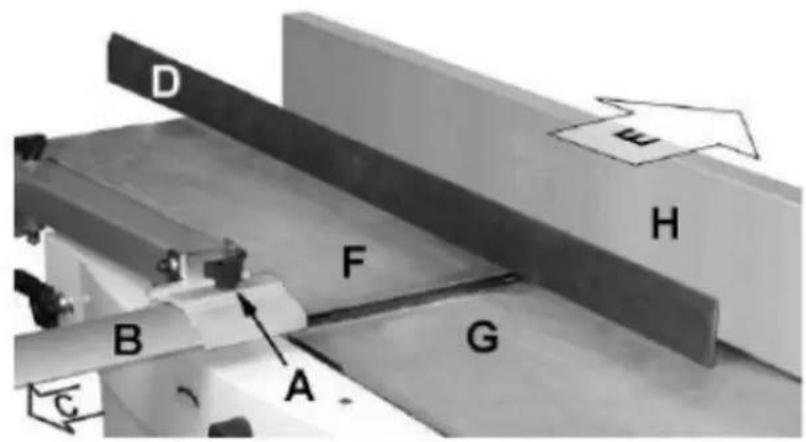

D H F B G A C

Obrázek 8

S odkazem na obrázky 8 a 9:

1. Odpojte spojku od zdroje napájení.
2. Uvolněte zajišťovací knoflík (A) a posunutím krytu řezací hlavy (B, C) vyčistěte stůl.
3. Posuňte sestavu vodítka zpět (H, E) co nejdále nebo ji zcela vyjměte ze stroje.
4. Otáčejte řeznou hlavou, abyste zabránili rušení nože.
5. Umístěte rovný okraj (D) přes přední část výstupního stolu (F) a přesahující přes vstupní stůl (G).

Poznamenejte si polohu vstupního stolu (G). Všimněte si polohy pravítka na obrázku 6 vzhledem k vodítku (H).

1. Zvedněte podávací stůl (G), dokud se nedotkne rovné hrany (D). Rovná hrana by měla ležet vodorovně přes oba stoly. Posuňte pravítko na zadní stranu výstupního stolu, jak je znázorněno na obrázku 7, a provedte stejný test. Pokud rovná hrana neleží ve vodorovné poloze, musí být přední nebo zadní strana jednoho ze stolů upravena tak, aby byly stoly koplanární.

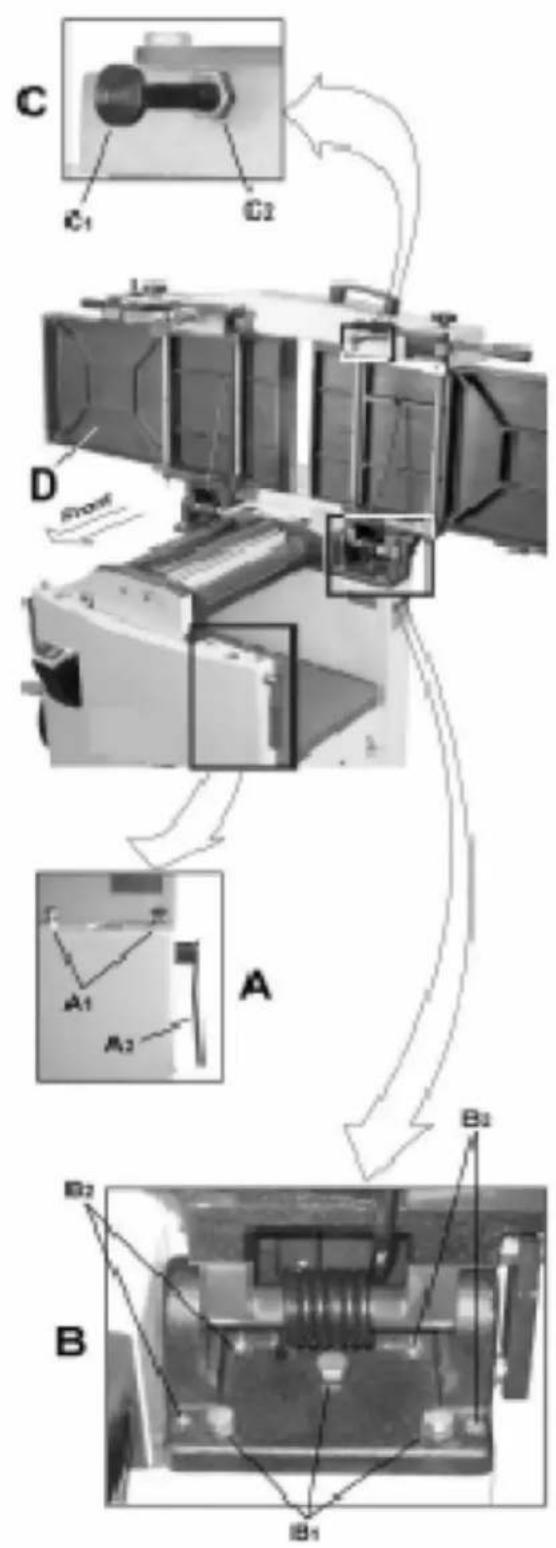

Provedení koplanárního zarovnání

C C1 C2 D A A1 A2 B2 B2 B B1

Obrázek 10

Pokud je požadováno zarovnání, jak je uvedeno v předchozí části, postupujte následovně:

Před prováděním jakýchkoli úprav odpojte stroj od zdroje napájení. Nedodržení může způsobit vážné

zranění.

1. Odpojte napájení od stroje.

2. Odemkněte obě rukojeti zámku skříně (A2).

3. Zvedněte stůl (D) zcela do vzprímené polohy. Nastavení se provádí pomocí čtyř stavěcích šroubů (B2), které nastavují sklon a sklon stolu v zadní části (směrem k dorazu) a dvou šroubů se šestihrannou hlavou (A1), které nastavují stůl směrem dopředu. Seřízení může sestávat z předního seřízení, zadního seřízení nebo (pravděpodobněji) z kombinace obou.

Zadní úprava

Potřebné nářadí – klíč 13 mm, imbusový klíč 4 mm

1. Pomocí 13mm klíče povolte tři šrouby se šestihrannou hlavou (B1).
2. Pomocí 4 mm šestihranného klíče provedte podle potřeby velmi mírné úpravy čtyř stavěcích šroubů (B2) o 1/8 až 1/4 otáčky. Otočením ve směru hodinových ručiček se stůl zvedne; otočení proti směru hodinových ručiček sníží stůl. Nastavení dvou pravých stavěcích šroubů bude mít největší dopad na pravou stranu stolu; nastavení dvou levých stavěcích šroubů bude mít největší dopad na levou stranu stolu.
3. Po dokončení nastavení utáhněte šrouby se šestihrannou hlavou (B1)

Přední nastavení

Potřebné nářadí – dva klíče 13 mm

1. Přidržte šrouby se šestihrannou hlavou (A1) na místě jedním klíčem a druhým klíčem povolte zajišťovací šestihranné matice.
2. Upravte šrouby (A1) mírně od 1/8 do 1/4 otáčky. Otočením proti směru hodinových ručiček se stůl zvedne; otočení ve směru hodinových ručiček sníží stůl. Nastavení pravého šroubu bude mít největší dopad na pravou stranu stolu; nastavení levých šroubů bude mít největší dopad na levou stranu stolu.
3. Po dokončení seřízení zajistěte utažením šestihranné matice a zároveň udržujte polohu šroubu pomocí druhého klíče. K dosažení koplanárního zarovnání může být nutné opakovat cvičení v této části více než jednou.

Poznámka: Pokud se stoly po úpravě nezajistí správně, prostudujte si část „Nastavení rukojeti zámku spojovacího stolu“ níže.

Nastavení řezných nožů

DÜLEŽITÉ! Před provedením jakýchkoli úprav v této části musí být vstupní a výstupní stolyrní.

UPOZORNĚNÍ! Nože s řeznou hlavou jsou nebezpečně ostré! Při kontrole, vyjímání, broušení měně nožů do řezací hlavy budťe mimořádně opatrní. Nedodržení může způsobit vážné zranění.

1. Odpojte stroj od zdroje napájení.
2. Odstraňte ochranný kryt řezací hlavy (B, obr. 8). S odkazem na obrázky 11 a 12.
3. Pečlivě očíslujte každou čepel nože (C) magickou značkou, abyste je odlišili.

Poznámka: Chcete-li otáčet řezací hlavou, musíte otočit kladku řezné hlavy. To vyžaduje odstranění panelu na zadní straně skříně pro přístup.

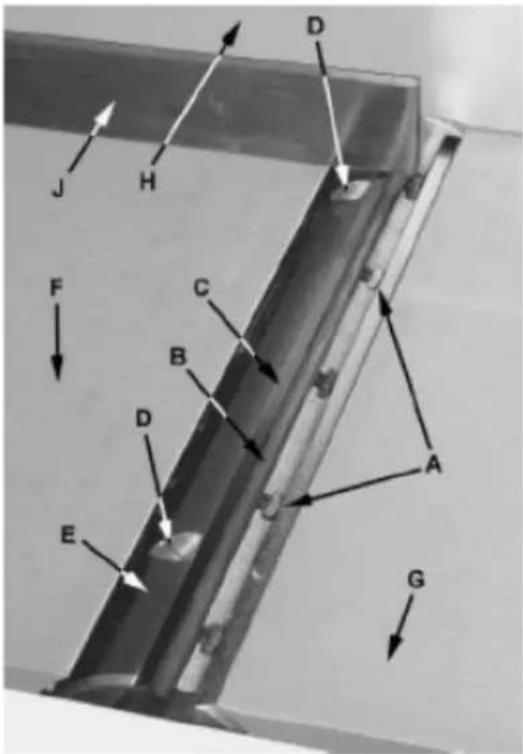

1. Otočte řeznou hlavou (E) a určete polohu nože číslo jedna na 12. hodině. Poloha 12 hodin je nejvyšší bod, kterého čepel dosáhne v řezacím oblouku (C, obr. 12).
2. Umístěte pravítko (J) na výstupní stůl (F) poblíž plotu (H). Jeden konec pravítka by měl být umístěn nad řezným nožem (C) poblíž konce čepele, jak je znázorněno na obr. 9.

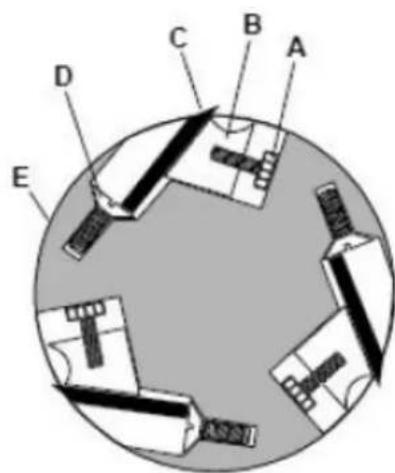

A B C D E

Obrázek 12

Při manipulaci s pravítko v blízkosti nožů budťe opatrní, aby nedošlo k poškození.

Poznamenejte si polohu čepele nože vzhledem k rovnému ostří, poté posuňte pravítko na druhou stranu stolu a znovu si poznamenejte polohu čepele nože vzhledem k rovnému ostří. Nůž číslo jedna musí být na obou koncích ve stejné výšce a musí být také ve stejné výšce jako výstupní stůl (spodní část pravítka). Pokud tomu tak není, je nutné provést úpravu následovně:

1. Lehce povolte pět pojistných šroubů (A) otočením do zajišťovací tyče (B) ve směru hodinových ručiček při pohledu od podávacího stolu (G).
2. Nastavte výšku čepele otáčením šroubů zvedáku (D), na kterých čepele spočívají. Chcete-li nůž snížit, otočte šroubem ve směru hodinových ručiček. Pro zvednutí otočte šroubem proti směru hodinových ručiček.
3. Když je kotouč ve správné výšce, střídavě utáhněte pět pojistných šroubů (A).

Opakujte kroky 4 – 8 pro čepele dva a tři.

Výměna řezacích nožů

UPOZORNĚNÍ! Před prováděním jakýchkoli úprav odpojte stroj od zdroje napájení. Nedodržení

může způsobit vážné zranění.

1. Odpojte stroj od zdroje napájení.
2. Odstraňte kryt řezací hlavy (B, obr. 6).

UPOZORNĚNÍ! Nože řezné hlavy jsou nebezpečně ostré. Při kontrole, vyjímání, broušení nebo

výměně nožů do řezací hlavy bud'te mimořádně opatrní. Nedodržení může způsobit vážné zranění.

1. Zašroubujte všech pět šroubů (A) do zajištovací tyče (B) otáčením ve směru hodinových ručiček při pohledu od podávacího stolu (G).
2. Opatrně vyjměte řezací nůž (C) a zajišťovací lištu (B).
3. Opakujte pro zbývající dva nože.
4. Důkladně očistěte všechny povrchy řezací hlavy, štěrbiny pro nože a zajišťovací lišty od prachu a nečistot.
5. Vložte náhradní nůž (C) do štěrbiny nože a ujistěte se, že směřuje správným směrem.
6. Vložte pojistnou lištu (B) a utáhněte ji tak, aby držela na místě.
7. Opakujte pro další dvě čepele.

Nastavení rukojeti zámku spárovacího stolu

Pro dosažení nejlepšího výkonu by měly být zajištovací rukojeti spojovacího stolu (A2) v uzamčené poloze přibližně v poloze zcela dole. Pokud je nutná úprava:

1. Odpojte stroj od zdroje napájení.
2. Odjistěte rukojeť zámku (A2) a zvedněte stůl do vzpřímené polohy.
3. Povolte pojistnou matici (C2) pomocí 18mm klíče.
4. Seřid'te zajišťovací hřídel stolu (C1) v krocích po 1/4 otáčky nebo méně. Otáčením ve směru hodinových ručiček utáhněte výkon rukojeti zámku a proti směru hodinových ručiček ji uvolněte.
5. Utáhněte pojistnou matici (C2).
6. Vyzkoušejte funkci uzamčení a v případě potřeby opakujte.

Výměna řemene

UPOZORNĚNÍ! Před prováděním jakýchkoli úprav odpojte stroj od zdroje napájení. Nedodržení

může způsobit vážné zranění.

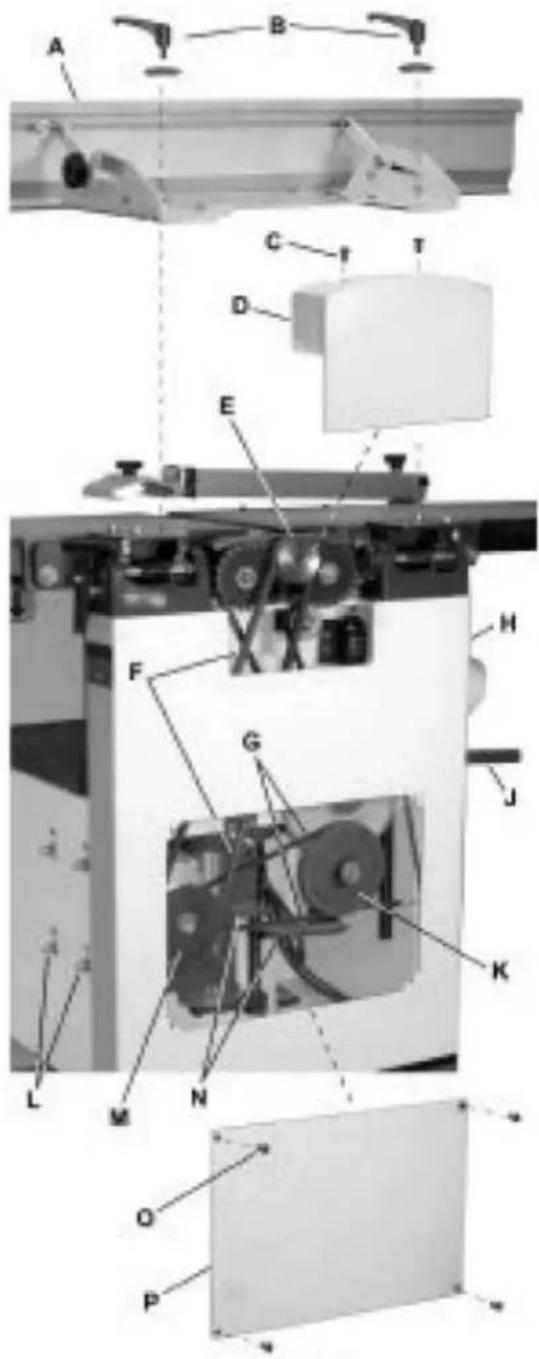

Příprava

Chcete-li vyměnit hnací řemen řezné hlavy a/nebo řemen podávacího válečku hoblíku, je třeba nejprve

odstranit sestavu frézovacího vodítka a dva zadní panely, jak je popsáno níže. Je zapotřebí 4 mm šestihranný klíč a dva 13 mm klíče.

1. Odstraňte sestavu spárovacího vodítka (A) tak, že nejprve uvolníte a odstraníte dvě sestavy zámkové rukojeti (B). Šestihranný klíč 4 mm je užitečný, ale není nutný.
2. Odšroubujte dva šrouby s válcovou hlavou (C) a horní zadní panel (D).
3. Demontujte čtyři šrouby s válcovou hlavou (O) a spodní zadní panel (P).

Výměna hnacího řemenu řezací hlavy

1. Povolte čtyři upevňovací šrouby motoru (L). Zvedněte motor a položte jej na stranu vodorovné drážky otvoru pro upevnění motoru. Tím dojde k prověšení hnacího řemenu řezací hlavy (F).
2. Odstraňte hnací řemen řezací hlavy (F) z okolí řemenice řezné hlavy (E) a řemenice motoru (M).
3. Pokud se má vyměnit pás podávacího válečku (K), pokračujte. Jinak pokračujte krokem 10.

Výměna podávacího pásu

Poznámka: Pokud má být vyměněn pás podávacího válečku, je nutné provést kroky 1–5 k odstranění hnacího řemenu řezací hlavy, než bude možné pás podávacího válečku vyměnit.

1. Umístěte rukojeť elektrického posuvu (J) do spodní polohy (vypnuto/vypnuto), což zajistí vůli řemenu pro další krok.
2. Odstraňte pás podávacího válečku (G) z okolí řemenice podávacího válečku (K) a řemenice motoru (M).
3. Omotejte nový řemen kolem menší (vnitřní) řemenice motoru (M) a řemenice podávacího válečku (K).

Poznámka: Spodní úsek kladky podávacího válečku musí být umístěn mezi destičkami brzdy pásu (N).

Závěrečné kroky

1. Vyměňte hnací řemen řezací hlavy (F) tak, že jej obtočíte kolem řemenice řezací hlavy (E) a poté větší (vnější) řemenice motoru (M).
2. Posuňte motor tak, aby montážní šrouby (L) spočívaly zpět ve svislých otvorech štěrbiny, a poté utáhněte montážní šrouby.
3. Nasad'te spodní zadní panel (P) a zajistěte čtyřmi šrouby s válcovou hlavou (O).
4. Nasad'te horní zadní panel (D) a zajistěte jej dvěma šrouby s válcovou hlavou (C).
5. Vyměňte sestavu spojky (A) a zajistěte ji dvěma sestavami zámkové rukojeti (B).

Úprava stolu hoblíku

UPOZORNĚNÍ! Před prováděním jakýchkoli úprav odpojte stroj od zdroje napájení. Nedodržení může způsobit vážné zranění.

Kontrolní srovnávací stůl rovnoběžně s řeznou hlavou

Stůl hoblíku je z výroby nastaven rovnoběžně s řeznou hlavou a není nutné žádné další seřizování. Pokud váš stroj hobluje kužel, nejprve zkontrolujte, zda jsou nože správně seřízeny v řezné hlavě (viz část „Nastavení nožů řezné hlavy“) a v případě potřeby provedte seřízení.

Poté, co se ujistíte, že jsou nože správně nastaveny, zkontrolujte, zda je pracovní stůl nastaven rovnoběžně s řeznou hlavou, a to následovně:

1. Odpojte stroj od zdroje napájení.
2. Otočte řezací hlavu tak, aby jedna z čepelí nože (A, obr. 14) byla v poloze 6 hodin.

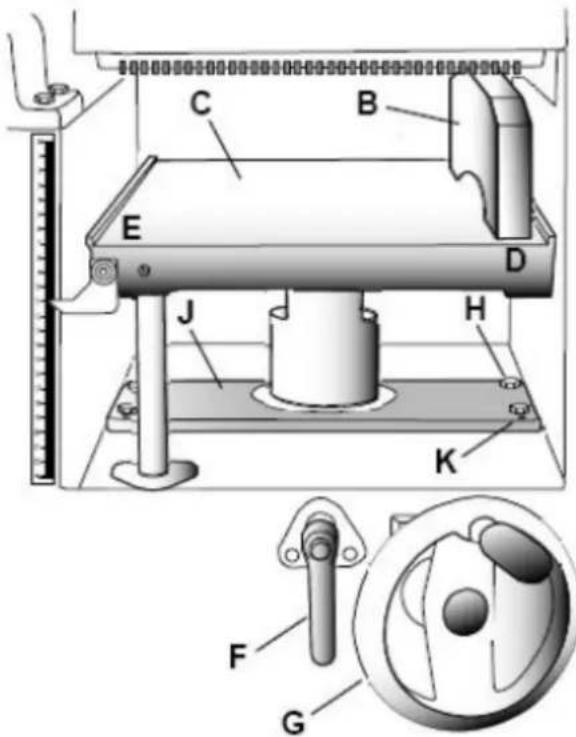

S odkazem na obrázek 15:

1. Umístěte měrku (B) nebo jiné měřicí zařízení na pracovní stůl (C) na jednu hranu (D) přímo pod řezací hlavu.
2. Odjistěte rukojeť zámku stolu (F).
3. Ručním kolem (G) jemně zvedněte stůl (C), dokud se měrka (B) lehce nedotkne špičky čepele nože, potom stůl zajistěte.
4. Přesuňte měrku (B) na opačný konec stolu (E).

Pokud je vzdálenost od stolu ke špičce čepele nože na obou koncích stejná, je stůl rovnoběžný s řeznou hlavou.

Nastavení pracovního stolu rovnoběžně s řeznou hlavou

Pokud pracovní stůl není rovnoběžný s řeznou hlavou, provedte postup seřízení následovně:

1. Pomocí 13mm klíče povolte čtyři šrouby se šestihrannou hlavou (H) umístěné v každém rohu podpěry sloupu (J).
2. Uvedte stůl rovnoběžně s řeznou hlavou nastavením čtyř stavěcích šroubů (K) umístěných v každém rohu podpěry sloupu (J) vedle šroubů se šestihrannou hlavou (H).

3. Opakujte kroky 3 – 6, a pokud je nutné další nastavení, opakujte kroky 8, 9.

4. Když se zjistí, že stůl je rovnoběžný s řeznou hlavou, utáhněte šrouby se šestihrannou hlavou (H).

Základní operace

Sběr prachu

Před prvním uvedením do provozu musí být stroj připojen ke sběrači prachu.

Počáteční spuštění

Po dokončení montáže a nastavení je hoblík připraven k testování. Zapněte napájení na hlavním panelu. Stiskněte tlačítko Start. V případě problému podržte prst na tlačítku Stop. Hoblík by měl běžet hladce s malými nebo žádnými vibracemi nebo zvuky tření. Před další operací prozkoumejte a opravte zdroj jakýchkoli problémů.

NEPOKOUŠEJTE se zkoumat nebo seřizovat hoblík, když je v chodu.

Počkejte, až se hoblík vypne, vytáhne ze zásuvky a všechny pracovní díly se úplně nezastaví.

Změna režimu provozu

Při změně provozního režimu (hoblík na frézu a zpět) musí být stroj vypnutý a zcela zastavený. Chcete-li změnit provozní režim, viz sekce „Nastavení hoblíku na hoblovačku“ a „Nastavení hoblíku k hoblíku“.

Spojovací operace

Správná provozní poloha

Obsluha musí být umístěna přesazeně k podávacímu stolu.

S odkazem na obrázek 16:

Na začátku řezu přidržuje levá ruka obrobek pevně u podávacího stolu a vodítka, zatímco pravá ruka tlačí obrobek plynulým a rovnoměrným pohybem směrem k řezné hlavě. Po dokončení řezu nový povrch pevně spočívá na výstupním stole. Levá ruka se přenese na výstupní stranu (obrázek 16) a tlačí na tuto část obrobku, přičemž zároveň udržuje plochý kontakt s vodítkem. Pravá ruka tlačí obrobek dopředu a než pravá ruka dosáhne řezací hlavy, měla by být přesunuta k práci na výstupním stole.

Povrchová úprava

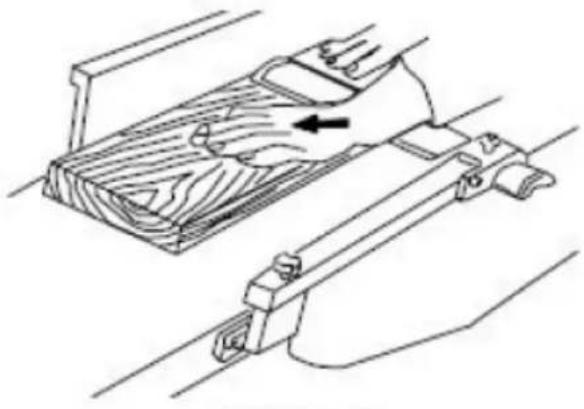

Účelem hoblování na spárovačce je vytvořit jednu rovnou plochu (obrázek 17). Druhá strana může být poté vyfrézována na přesné konečné rozměry na tloušťkovém hoblíku, výsledkem čehož je deska, která je hladká a plochá na obou stranách a každá strana je rovnoběžná s druhou.

Pokud je dřevo, které se má spojovat, vyklenuté nebo ohnuté, položte konkávní stranu dolů a provedte lehké řezy, dokud nebude povrch rovný.

Nikdy nepoužívejte povrchové kusy kratší než 12 palců nebo tenčí než 3/8 palce bez použití speciálního upínacího přípravku.

Nikdy nepoužívejte na povrchu kusy tenčí než 3 palce bez použití tlačného bloku.

Doporučují se řezy přibližně 1/16" najednou, což poskytuje lepší kontrolu nad povrchem. K dosažení požadované hloubky lze poté provést více průchodů.

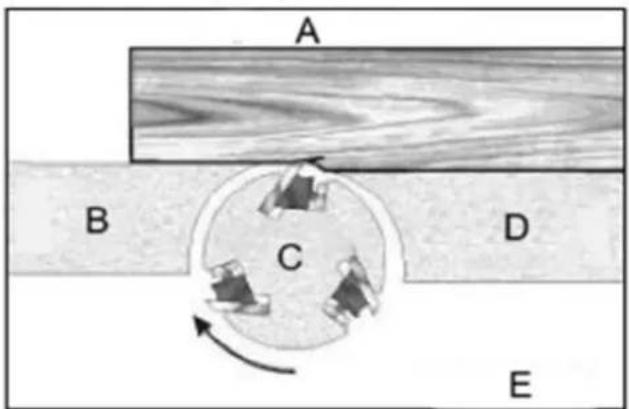

Směr obilí

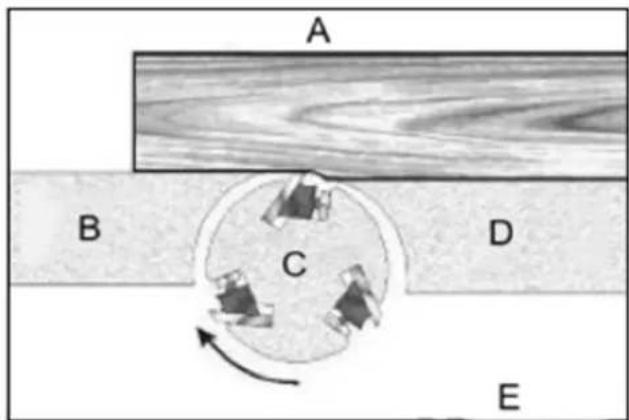

Vyvarujte se vkládání práce do frézy proti zrnu (obrázek 18).

A B C D E

Obrázek 18

A- Proti srsti

B- Výstupní stůl

C- Řezací hlava

To může mít za následek odštípnutí a odštípnutí hran. Podávejte zrno, abyste získali hladký povrch, jak je znázorněno na obrázku 19.

A B C D E

Obrázek 19

A- S obilím

B- Výstupní stůl

C- Řezací hlava

Spojování (nebo lemování) je proces vytváření hotového, plochého povrchu hrany, který je vhodný pro truhlářství nebo konečnou úpravu (obrázek 20). Je to také nezbytný krok před rozřezáním materiálu na šířku na stolní pile.

Nikdy neokrajujte desku, která je méně než 3 palce široká, méně než 1/4 palce tlustá nebo 12 palců dlouhá, bez použití tlačného bloku.

Při olepování dřeva širšího než 3 palce přetáhněte prsty přes vršek dřeva a natáhněte je zpět přes plot tak, aby sloužily jako zarážka pro ruce v případě zpětného rázu.

Umístěte vodítko (posuňte dopředu) tak, aby bylo odkryto pouze požadované množství řezné hlavy.

Když je obrobek dvakrát delší než přísuvný nebo výsuvný stůl frézky, použijte přísuvnou nebo výsuvnou podpěru.

Na okraj:

1. Ujistěte se, že je plot nastaven na 90°. Dvakrát to zkontrolujte čtverečkem.
2. Zkontrolujte materiál, zda je zdravý a směr zrna (viz Směr zrna na předchozí straně).
3. Pokud je deska prohnutá (zakřivená), položte konkávní hranu dolů na podávací stůl.
4. Nastavte přísuvný stůl na řez přibližně 1,5 mm.
5. Držte pažbu pevně proti dorazu a stolu, krmte ji pomalu a rovnoměrně přes řezací hlavu.

Zkosení

Zkosení hrany je stejná operace jako spojování hran, kromě toho, že se vodítko nakloní do určeného úhlu.

Ujistěte se, že zkosený materiál je delší než 12 palců, více než 1/4 palce tlustý a 1 palec široký.

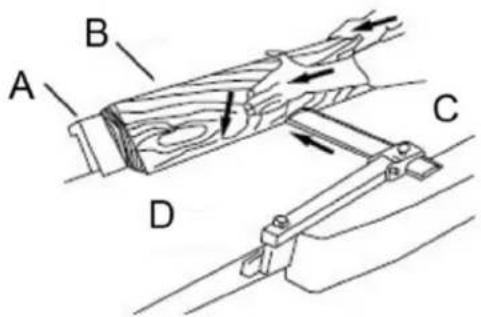

Chcete-li zkosit:

1. K určení požadovaného úhlu použijte úkosoměr. Poté nastavte plot do stejného úhlu.
2. Zkontrolujte materiál, zda je zdravý a směr zrna (viz Směr zrna na předchozí straně).
3. Nastavte přísluvný stůl na řez přibližně 1,5 mm.
4. Pokud je deska prohnutá (zakřivená), položte konkávní hranu dolů na podávací stůl.
5. Protáhněte materiál skrz řeznou hlavu a ujistěte se, že čelo materiálu je zcela rovné proti vodítku a že okraj má pevný kontakt s podávacím a výstupním stolem (Obrázek 21).

U dřeva širšího než 3 palce – držte prsty blízko sebe poblíž horní části pažby, překryjte prkno a natáhněte přes plot. Pro dřevo o šířce menší než 3 palce – použijte zkosené tlačné bloky a zatlačte směrem k plotu.

Držte prsty blízko horní části tlačného bloku. K dosažení úplného zkosení může být zapotřebí několik průchodů, pravděpodobně bude zapotřebí několik průchodů.

A B C D

Obrázek 21

A- Plot

B- Sklad

Tloušťkové hoblování se týká dimenzování řeziva na požadovanou tloušťku při vytváření rovného povrchu rovnoběžného s opačnou stranou desky. Tloušťka desky, kterou hoblík vyrobí, je indikována stupnicí a měrkou hloubky řezu. Přednastavte hoblík na požadovanou tloušťku hotového obrobku pomocí měřidla. Hloubka řezu se nastavuje zvednutím nebo spuštěním hoblovacího stolu (C, obr. 5) pomocí ručního kola (F, obr. 5).

Kvalita plánování tloušťky závisí na úsudku operátora o hloubce řezu.

Hloubka řezu závisí na šířce, tvrdosti, vlhkosti, směru vláken a struktuře vláken dřeva.

Maximální tlouštka dřeva, kterou lze odstranit jedním průchodem, je 1/8" pro plánování operací na obrobcích až do šířky 5-1/2".

Pro řezání 1/8" musí být obrobek umístěn mimo středový výstupek na pouzdru válce.

Maximální tlouštka dřeva, kterou lze odstranit jedním průchodem, je 1/16" pro plánování operací na obrobcích o šířce 5-1/2" až 12".

Pro optimální výkon při plánování by hloubka řezu měla být menší než 1/16".

Deska by měla být hoblována mělkými řezy, dokud nebude mít práce rovnou stranu. Jakmile vytvoříte rovný povrch, otočte řezivo a vytvořte rovnoběžné strany.

Hoblujte střídavě strany, dokud nedosáhnete požadované tloušťky. Když se polovina celkového řezu odebere z každé strany, deska bude mít jednotný obsah vlhkosti a dodatečné sušení nezpůsobí její deformaci.

Hloubka řezu by měla být menší, když je obrobek širší.

Při plánování tvrdého dřeva proved'te lehké řezy nebo hoblujte dřevo na tenké šířky. Proved'te zkušební řez zkušebním kusem a ověřte vyrobenou tloušťku.

Před prací na hotovém výrobku zkontrolujte přesnost zkušebního řezu.

Opatření

Tloušťkový hoblík je přesný dřevoobráběcí stroj a měl by být používán pouze na kvalitní řezivo.

Nehoblujte špinavé desky; nečistoty a malé kamínky jsou abrazivní a opotřebují čepel.

Odstraňte hřebíky a sponky. Hoblík používejte pouze k řezání dřeva.

Vyhněte se uzlům. Silně zkřížené dřevo dělá suky tvrdými. Uzly se mohou ztratit a zablokovat čepel. Jakýkoli předmět, který narazí na čepele hoblíku, může být násilně vymrštěn z hoblíku, což představuje riziko zranění.

Příprava práce

Hoblík na tloušťku funguje nejlépe, když má řezivo alespoň jeden rovný povrch. K vytvoření rovného povrchu použijte spárovačku.

Zkroucená nebo silně zdeformovaná prkna mohou hoblovačku zaseknout. Roztrhněte řezivo na polovinu, abyste snížili velikost osnovy.

Práce by měla být přiváděna do hoblíku ve stejném směru jako vlákna dřeva. Někdy dřevo změní směr uprostřed desky. V takových případech, pokud je to možné, odřízněte desku uprostřed, aby byl směr vláken správný.

Nehoblujte desku, která je kratší než 6 palců. Doporučuje se, abyste při plánování krátkých prken naráželi na tupo, abyste se vyhnuli zpětnému rázu a snížili se ořezávání.

Krmení práce

Hoblík je dodáván s hoblovacími noži namontovanými v řezné hlavě a podávacími a výstupními válečky nastavenými na správnou výšku. Posuv hoblíku je automatický; bude se mírně lišit v závislosti na druhu dřeva.

Příprava:

Rychlost posuvu označuje rychlost, kterou řezivo prochází hoblíkem. Obsluha je odpovědná za vyrovnání díla tak, aby se správně podávalo.

Zvedněte nebo spustte válec, abyste dosáhli požadované hloubky řezu.

Povrch, který hoblík vytvoří, bude hladší, pokud použijete menší hloubku řezu.

Postavte se na stranu, ke které je pripevněna rukojeť.

Desky delší než 24" by měly mít další podporu z volně stojících stojanů na materiál.

Hoblování:

1. Umístěte obrobek tak, aby plocha, kterou chcete hoblovat, byla nahoře.
2. Zapněte hoblík.
3. Zapněte napájení.
4. Konec desky opřete o desku podávacího válečku a nasměrujte desku do hoblíku.
5. Posouvejte obrobek na přísuvnou stranu hoblíku, dokud přísuvný válec nezačne obrobek posouvat.
6. Pustte obrobek a nechte automatický posuv, aby obrobek posunul.
7. Netlačte ani netahejte za obrobek. Přesuňte se dozadu a přijměte hoblované řezivo uchopením stejným způsobem, jakým bylo přiváděno.

Abyste předešli riziku zranění v důsledku zpětných rázů, nestůjte přímo v linii s přední nebo zadní částí hoblíku.

1. Nechytejte žádnou část desky, která nepřešla za výstupní válec.

2. Tento postup opakujte na všech deskách, které musí mít stejnou tloušťku.

Vyhýbání se sluji

Snipe označuje prohlubeň na obou koncích desky způsobenou nerovnoměrnou silou na řezací hlavě, když práce vstupuje do hoblíku nebo z něj vystupuje.

K přestřižení dojde, když desky nejsou správně podepřeny nebo když je na začátku nebo na konci řezu v kontaktu s obrobkem pouze jeden podávací válec.

Opatření, jak se vyvarovat sluky:

Při podávání obrobku tlačte desku nahoru, dokud ji nezačne podávací válec posouvat.

Přesuňte se dozadu a přijměte hoblovanou desku jejím zatlačením nahoru, když podávací válec ztratí kontakt s deskou.

Při plánování více než jednoho prkna stejné tloušťky spojte prkna k sobě, abyste se vyhnuli prořezávání.

Proved'te mělké řezy. Snipe je zřetelnější, když jsou provedeny hlubší řezy.

Podávejte práci ve směru zrna. Práce přiváděné proti zrnu budou mít odštípnuté, odštípnuté hrany.

ÚDRŽBA

Péče o čepel

UPOZORNĚNÍ! Čepele jsou extrémně ostré! Při čištění nebo výměně budťte opatrní. Nedodržení

může způsobit vážné zranění!

Stav nožů ovlivní přesnost řezu. Sledujte kvalitu řezu, který hoblík produkuje, abyste ověřili stav nožů.

Tupé čepele se spíše trhají, než aby řezaly dřevěná vlákna a tvořily rozmazaný vzhled.

Když tupé čepele buší do dřeva, které má různou hustotu, dojde ke zvýšenému zrnu. Vyvyšený okraj bude také vyroben tam, kde byly čepele naříznuty. Když se na čepelích nahromadí guma a smola, opatrně je odstraňte silným rozpouštědlem. Neodstranění nahromaděné gumy a smoly může vést k nadměrnému tření, opotřebení čepele a přehřátí. Když se nože otupí, opravte je. Viz část „Ostření nožů“.

Broušení nožů

UPOZORNĚNÍ! Čepele jsou extrémně ostré! Při manipulaci bud'te opatrní. Nedodržení může

způsobit vážné zranění!

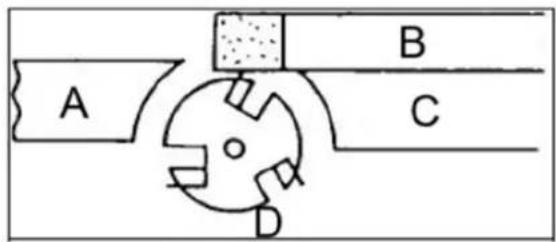

A B C D

Obrázek 22

A- Výstupní stůl

B- Olejový kámen částečně pokrytý papírem

1. Odpojte stroj od zdroje napájení.

2. Odstraňte kryt kotouče a kryt řemene.

3. Pro ochranu podávacího stolu před poškrábáním částečně zakryjte ostřící kámen papírem (obrázek 22).

4. Položte kámen na podávací stůl.

5. Spustte podávací stůl a otočte řezací hlavu otáčením kladky řezné hlavy. Výška podávacího stolu je správně nastavena, když je povrch kamene v jedné rovině s úkosem nože.
6. Zabraňte otáčení řezací hlavy uchopením kladky řezné hlavy a posouváním kamene po stole tam a zpět.
7. Proved'te stejný počet průchodů pro všechny tři čepele.

Když jsou čepele nabroušené a stále neřežou efektivně, pokus o další opravy čepelí způsobí pouze vytvoření druhé zkosené hrany. Když se to začne dít, je čas vyměnit čepele za jinou sadu. Doporučuje se mít po ruce druhou sadu čepelí, aby mohly být instalovány, zatímco se první sada profesionálně brousí.

Mazání

Na ocelové stavěcí šrouby umístěné ve zvedacích a spouštěcích mechanismech pracovních stolů použijte lehké mazivo dobré kvality.

Kuličková ložiska řezné hlavy jsou mazána po celou dobu životnosti a nevyžadují žádnou další péči.

Doprava a skladování

• Při přepravě nebo manipulaci se strojem bud’te maximálně opatrní a nechte tuto činnost provádět kvalifikovaným personálem speciálně vyškoleným pro tento druh činnosti.
• Při nakládání nebo vyjímání stroje zajistěte, aby stroj netlačil na žádnou osobu nebo předmět.
• Nevstupujte do prostoru pod strojem zvednutým jeřábem nebo vysokozdvižným vozíkem.
• Při přepravě nebo skladování stroje je třeba použít prostředky k ochraně stroje před nadměrnými vibracemi a vlhkostí.
  • Měl by být skladován v přístřešku při teplotách od -25°C do 55°C.
• Stroj je standardně zabalen v plastové vaničce a takto se přepravuje. Na prání lze stroj také zabalit do robustní dřevěné krabice.

Likvidace použitých přístrojů

Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektrických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat podle jejich označení. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí.

Řešení problémů

Odstraňování problémů s výkonem – spojovač

Problém	Možná příčina	Řešení
Hotová pažba je na zadní straně konkávní	Nůž je výše než výstupní stůl	Zarovnejte nože řezné hlavy s výstupním stole m. Viz část „Nastavení nožů s řeznou hlavou“
Hotová zásoba je konkávní na předním konci	Výstupní stůl je vyšší než nůž	Zarovnejte nože řezné hlavy s výstupním stole m, viz část „Nastavení nožů řezné hlavy“
Řez třísek	Řezání proti srsti	Se zrním řežte, kdykoli je to možné
	Tupé nože	Naostřete nebo vyměňte nože
	Příliš rychlé podávání obrobku	Použijte nižší rychlost podávání
	Řezání příliš hluboko	Dělejte mělčí řezy
	Uzly. nedokonalosti dřeva	Pečlivě zkontrolujte dřevo, zda nemá vady: v případě potřeby použijte jiný materiál
Rozmazané zrno	Dřevo má vysoký obsah vlhkosti	Nechte dřevo vyschnout nebo použijte jiný materiál
	Tupé nože	Ostřete nebo vyměňte nože/vložky
Řezací hlava se při provozu zpomaluje	Příliš rychlé podávání obrobku. Nebo příliš velký tlak na obrobek	Krmte pomaleji. nebo vyvíjejte na obrobek menší tlak
Značky „Chrastění“ na obrobku	Špatně nastavené nože	Nastavte nože správně, jak je popsáno v části „Nastavení nožů s řeznou hlavou“. Zkontrolujte, zda jsou drážky pro nože čisté a bez prachu nebo nečistot
	Příliš rychlé podávání obrobku	Podávejte obrobek pomalu a důsledně
Nerovnoměrné stopy nože na obrobku	Nože jsou proříznuté nebo nesouosé	Vyrovnejte nože podle části „Nastavení nožů řezné hlavy“. Vyměňte vroubkované nože.

Odstraňování problémů s výkonem – hoblík

Problém	Možná příčina	Řešení
ÚtočitPoznámka: Snipe lze minimalizovat, ale ne	Válečky stolu nejsou správně nastaveny.	Nastavte válečky do správné výšky.
	Nedostatečná podpora	Longboardy podepřete
odstranit	longboardů.	prodlužovacími válečky.
	Nerovnoměrný tlak podávacího válce zepředu dozadu.	Upravte napětí podávacího válce.
	Tupé nože.	Ostřete nože.
	Řezivo není správně natupírováno.	Každý kus pažby při průchodu tupým koncem.
Fuzzy Grain	Hoblování dřeva s vysokým obsahem vlhkosti.	Odstraňte vysokou vlhkost ze dřeva sušením.
	Tupé nože.	Ostřete nebo vyměňte.
Roztrhané zrno	Příliš těžký řez.	Nastavte správnou hloubku řezu.
	Nože řezající proti srsti.	Řez podél zrna.
	Tupé nože.	Ostřete nože.
Hrubé/Vyvýšené zrno	Tupé nože.	Ostřete nože.
	Příliš těžký řez.	Nastavte správnou hloubku.
	Obsah vlhkosti je příliš vysoký.	Odstraňte vysokou vlhkost ze dřeva sušením.
Zaoblený, lesklý povrch	Tupé nože.	Naostřete nebo vyměňte nože.
	Rychlost posuvu je příliš nízká.	Zvyšte rychlost.
	Hloubka řezu je příliš malá.	Zvyšte hloubku.
Špatné podávání řeziva	Nedostatečný tlak podávacího válce.	Upravte napětí podávacího válce. Pokud nelze dosáhnout správného napnutí, vyměňte podávací válečky.
	Ložisko hoblíku hrubé nebo špinavé.	Vyčistěte smůlu a zbytky a navoskujte stůl hoblíku.
	Prokluz klínového řemene převodovky.	Napněte převodový klínový řemen.
	Povrch podávacích válců je ucpaný.	Vyčistěte smůlu a zbytky ze zubů.
Nerovnoměrná hloubka řezu ze strany na stranu	Projekce nože.	Upravte projekci nože.
	Řezací hlava není v úrovni lůžka.	Rovná postel.
Tlouštka desky neodpovídá hloubce stupnice řezu	Hloubka stupnice řezu je nesprávná.	Nastavte hloubku měřítka řezu.

Mechanické odstraňování závad – hoblík/spárovačka

Problém	Možná příčina	Řešení
Řetězové skákání	Neadekvátní napětí.	Upravte napnutí řetězu.
	Špatně seřízená ozubená kola.	Vyrovnejte ozubená kola.
	Opotřebená ozubená kola.	Vyměňte ozubená kola.
Stroj se nespustí/restartuje aniopakovaně nevypne jistič nebo nevypálí pojistky.	Žádná příchozí energie.	Ověřte, že je jednotka připojena k napájení, tlačítko zapnutí je zcelazatlačeno a tlačitko stop je uvolněno.
	Automatický reset přetížení nebyl resetován.	Když se hoblík přetíží na jističi vestavěném ve spouštěči motoru, trvá chvíli, než se stroj ochladí, než se znovu spustí. Před pokusem o restart nechte jednotku dostatečně vychladnout. Pokud problém přetrvává, zkontrolujte nastavení zesilovače na spouštěči motoru uvnitř elektrické skříňky.
	Hoblík často zakopává.	Jednou z příčin přetížení, které není elektrické povahy, je příliš těžký řez. Řešením je lehčí řez. Pokud příliš hluboký řez není problémem, zkontrolujte nastavení zesilovače na nadproudovém relé. Přizpůsobte ampérům plného zatížení motoru, jak je uvedeno na štítku motoru. Pokud je nastavení zesilovače správné, pak je pravděpodobně uvolněný elektrický kabel. Zkontrolujte nastavení zesilovače na spouštěči motoru.
	Vypadne jistič v budově nebo se přepálí pojistka.	Ověřte, zda je hoblík na obvodu správné velikosti. Pokud je velikost obvodu správná, je pravděpodobně uvolněný elektrický kabel. Zkontrolujte nastavení zesilovače na spouštěči motoru.
	Uvolněné elektrické spoje.	Projděte veškerou elektriku na hoblíku včetně připojení motoru a ověřte těsnost každého z nich. Hledejte jakékoli známky elektrického oblouku, což je jistý indikátor uvolněných spojení nebo přetížení obvodu.
	Selhání spouštěče motoru.	Zkontrolujte spouštěč motoru, zda neobsahuje spálené nebo vadné součásti. Pokud zjistíte poškození, vyměňte spouštěč motoru. Pokud spouštěč motoru vypadá vpořádku, ale je stále podezřelý, máte dvě možnosti: nechat kvalifikovaného elektrikáře otestovat funkci spouštěče motoru nebo zakoupit nový spouštěč a zjistit, zda to byl problém při výměně.
	Porucha spínače nebo motoru – jak rozlišit	Pokud máte přístup k voltmetru, můžete oddělit poruchu spouštěče od poruchy motoru tak, že nejprve ověříte vstupní napětí na 220+/-20 a poté zkontrolujete napětí mezi spouštěčem a motorem na 220+/-20. Pokud je vstupní napětí nesprávné, máte problém s napájením. Pokud je napětí mezi startérem a motorem nesprávné, máte problém se startérem. Pokud je napětí mezi startérem a motorem správné, máte problém s motorem.
	Porucha motoru.	Máte-li podezření na elektromotor, máte dvě možnosti: Nechejte motor otestovat kvalifikovaným elektrikářem na funkčnost nebo motor vyjměte a odneste jej do kvalitní opravny elektromotorů a nechte jej otestovat.
	Špatné zapojení jednotky.	Dvakrát zkontrolujte, zda jsou všechna elektrická připojení správná a řádně utažená. Elektrická připojení kromě motoru jsou předem smontována a testována ve výrobě. Proto je třeba dvakrát zkontrolovat připojení motoru jako nejvyšší pravděpodobnost chyby. Pokud problémy přetrvávají, znovu zkontrolujte tovární kabeláž.

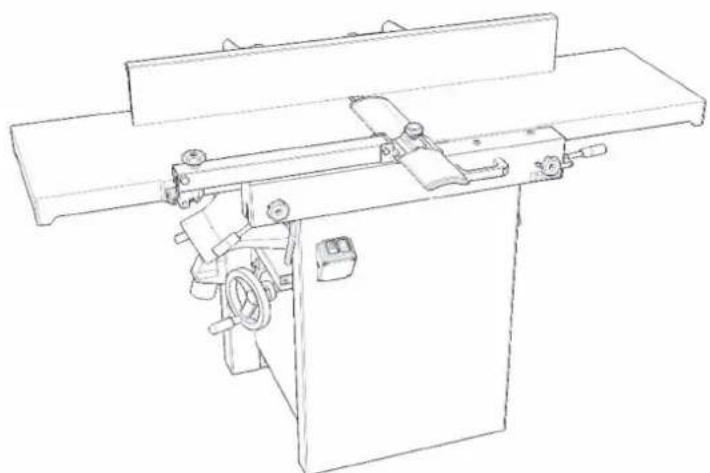

Schéma dílů

Vlastnosti

Číslo dílu Popis zařízení
A	Výstupní stůl spárovačky
B	Spárovací
C	Ochranný
D	Sklopná
E	Vkládací stůl spárovačky
F	Zvedací rukojeť podávacího stolu
G Zamykací knoflík spojovacího stolu

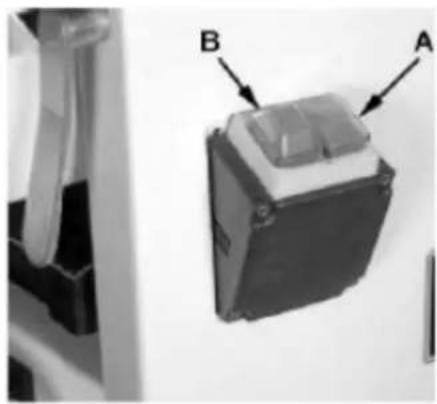

H	Vypínač zapnuto/vypnuto
I	Rukojeť pro zapnutí/vypnutí napájení
J	Protiprachový
K	Zvedací rukojeť výstupního stolu
L Nastavení výšky hoblovacího stolu
M	Hoblovací
N	Zámek

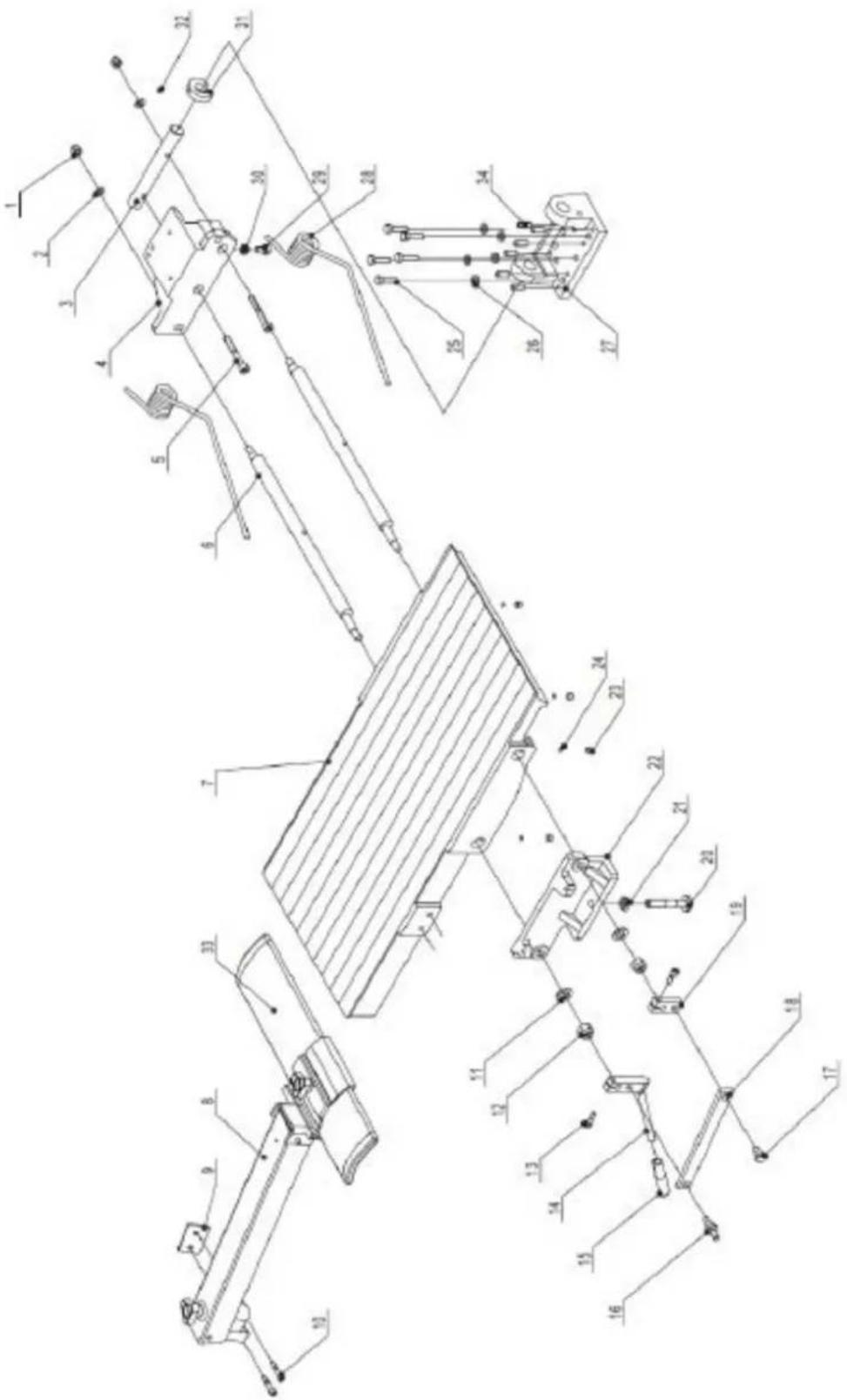

Sestava krytu řezného bloku a výstupní sestavy

Číslo dílu	Popis zařízení	Rozměry	Počet
1	Pojistná	matice.	M8
2	Podložka.
3	Hřídel držáku výstupního stolu. 1
4 Držák výstupního stolu vpravo. 1
5 Hex. Šroub s válcovou hlavou M8X60 4
6	Excentrický	hřídel.
7	Výstupní tabulka.
8	Sestava krytu rezného bloku.		1
9	Ochranný držák rezného bloku.		1
10	Hex. Šroub s válcovou hlavou M6X30	2
11	Podložka.	H12	4
12	Pojistná matice.	M12	4
13	Hex. Šroub s válcovou hlavou M8X20	4
14	Nastavovací rukojeť.		2
15	Knoflík.		2
16	Speciální šroub.		2
17	Speciální šroub.		2
18	Excentrický držák hřídele.		2
19	Excentrická svorka hřídele.		2
20	Uzamykací hřídel stolu.		2
21	Hex. Matice.	M12	2
22	Držák výstupního stolu vlevo.	1
23	Hex. Stavěcí šroub zásuvky	M8X10	8
24	Plastový disk.	D6	8
25	Hex. Šroub.	M8X30	10
26	Podložka.	H8	10
27 Podpora výstupního stolu. 2
28	Pružina (průměr 6,5 mm).		4
29	Hex. šroub.	M8X16	2
30	Hex. matice.	M8	3
31	Velké vačkové kolo pro bezpečnostní spínač.		1
32	Hex. Sada zásuvek	M5X10 1
33	Ochranný profil rezného bloku s čepičkou		1
34	Závrtný šroub	M8	12

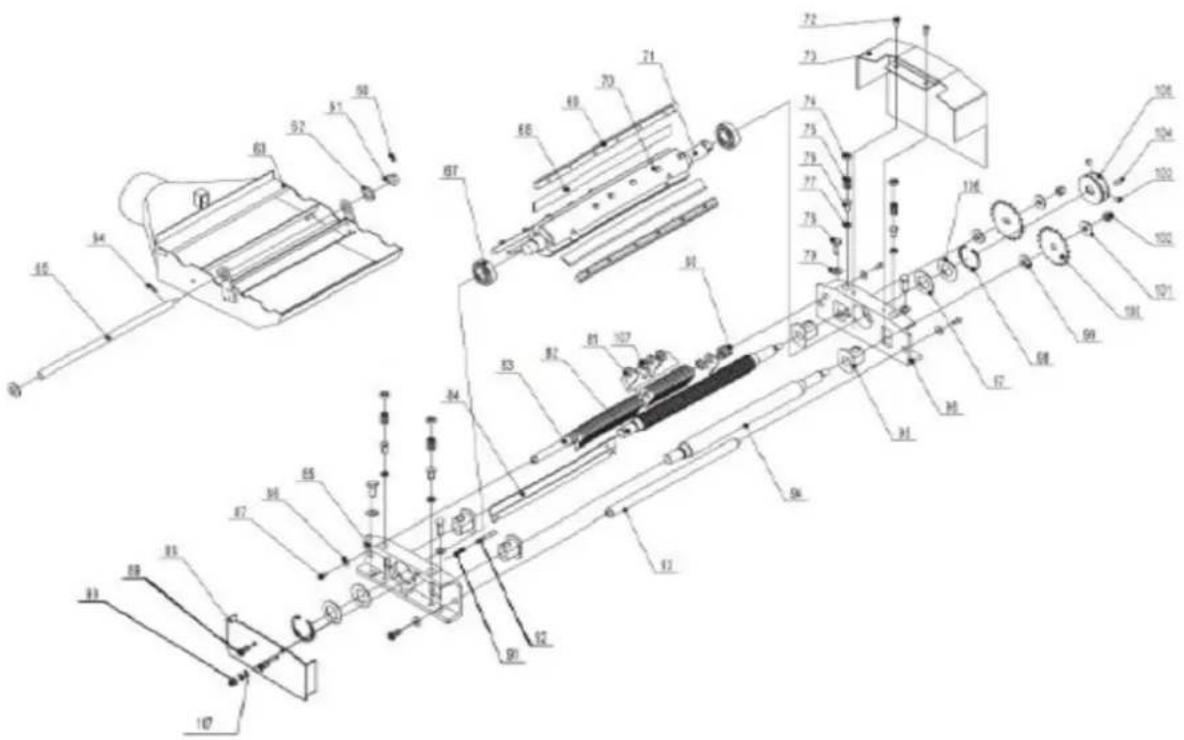

Sestava řezného bloku

Číslo dílu	Popis zařízení	Rozměry	Počet
60	Hex. Stavěcí šroub	zásuvky M5X10 1
61	Malé vačkové kolo pro bezpečnostní spínač		1
62	Bezpečnostní podložka H16 2
63	Sestava sběrače prachu		1
64	Pin	roll	N5X18
65	Hřídel
66	Bezpečnostní podložka H16 2
67	Ložisko BRG6205-ZZCM
68	Nůž		3
69	Zámek nože
70	Speciální šroub pro zajišťovací tyč		18
71	Řezací blok		1
72	Šroub s válcovou hlavou M6X12 4
73	Kryt na opasek
74	Šnek
75	Pružina
76	Hex. šroub	M8X16	4
77	Hex. matice	M8	4
78	Hex.	šroub	M10X25
79	Bezpečnostní podložka H10 4
80	Seřizovací podložka 48
81 Prst proti zpětnému rázu 38
82	Vkládací	válec
83	Hřídel proti zpětnému rázu		1
84	Kryt řezného bloku 1
85	Držák nožového	bloku-pravý
86	Bezpečnostní podložka	M6	4
87	Hex. Šroub s válcovou hlavou	M6X12	4
88	Kryt držáku řezného bloku		1
89	Šroub s válcovou hlavou M6X12	2
90	Převlečná matice	M6	1
91	Pružina
92	Doraz kolíku pro sběrač prachu		1
93	Opěrná tyč		1
94	Výstupní válec
95	Trubice (pouzdro z práškového kovu)		4
96	Držák řezného bloku-levý		1
97	Vlnová	pračka	D52
98	Pojistný kroužek	CLP52	2
99	Bezpečnostní podložka		2
100	Hnací řetězové kolo		2
101	Bezpečnostní podložka	WSH10	2
102	Aretační matice	M10	2
103	Hex. Stavěcí šroub zásuvky	M8X6	2
104	Klíč	6x16 PLN	1
105	Vřetenová kladka	1
106	Bezpečnostní podložka D52 2
107	Distanční vložka	1

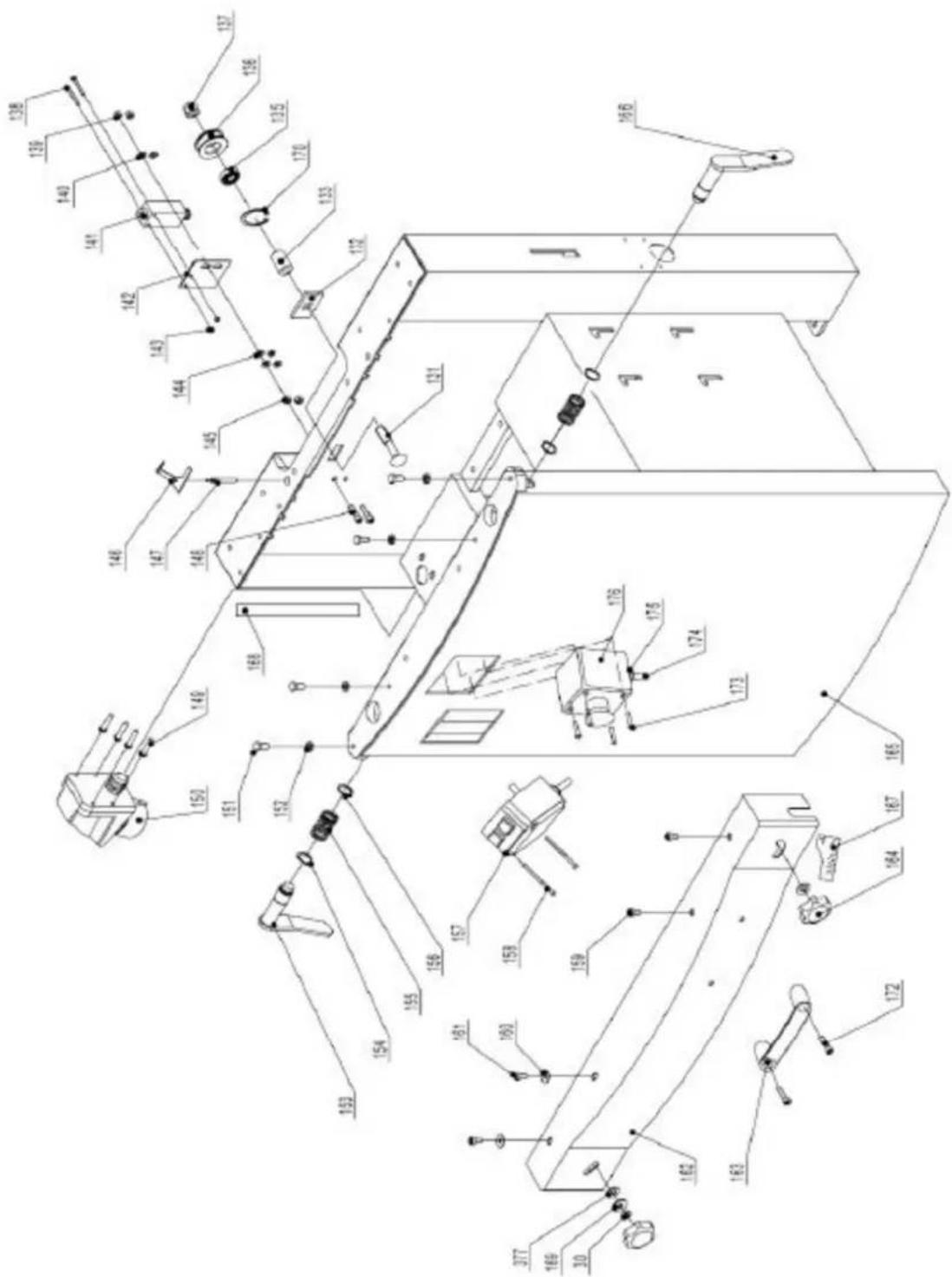

Sestava základny

Číslo dílu	Popis zařízení	Rozměry	Počet
131	Přepravní šroub M12X65 1
132 Čtvercová podložka 1
133	Tubus
135	Ložisko	BRG80101
136	Řetězové kolo		1
136A	Sestava kola napínání řetězu (131-137, 170, 171)		1
137	Aretační matice M12 1
138 Šroub s válcovou hlavou M4X35 2
139	Aretační matice M6 2
140	Bezpečnostní podložka H6 10
141	Bezpečnostní vypínač		1
142	Držák bezpečnostního spínače		1
143	Aretační matice M4 2
144	Bezpečnostní podložka	H6	4
145	Hex. Matice	M6	2
146	Kolébká bezpečnostního spínače		1
147	Kolébková hřídel bezpečnostního spínače		1
148	Hex. Šroub s válcovou hlavou	M6X25 2
149 Šroub s válcovou hlavou M4X16 4
150	Zástrčka 230/50/1	1
150A	Zástrčka 400/50/1	1
151	Speciální šroub		4
152	Hex. Matice	M8	4
153	Uzamykat rukojeť výstupního stolu		1
154	Pojistný kroužek	CLP20	4
155	Pružina		2
156	Směrový štítek	1
157	Přepínač 230/50/60/1		1
157A	Přepínač 400/50/1		1
158 Šroub s válcovou hlavou N4X60		2
159 Šroub s válcovou hlavou M6X16 2
160 Šroub s válcovou hlavou M6X12 2
161	Bezpečnostní podložka	H6	7
162	Přední záslepka	1
163	Držák		1
164	Zamykací knoflík		4
165	Skřín		1
165A	Kryt skříně (kryt zadní skříně, není zobrazen)		1
166	Uzamykat rukojeť pro podávací stůl		1
167	Přísuvná stupnice	1
168	Stupnice tloušťky		1
169	Bezpečnostní podložka	H8	2
170	Pojistný kroužek		1
171	Bezpečnostní podložka	H12	1
172	Šroub s vnitřním šestihranem	M8X20	2
173	Šnek	M4X10
174	Kabel pro bezpečnostní spínač		1
175	Odlehčení tahu 1
176	Tlačítko E-stop 1

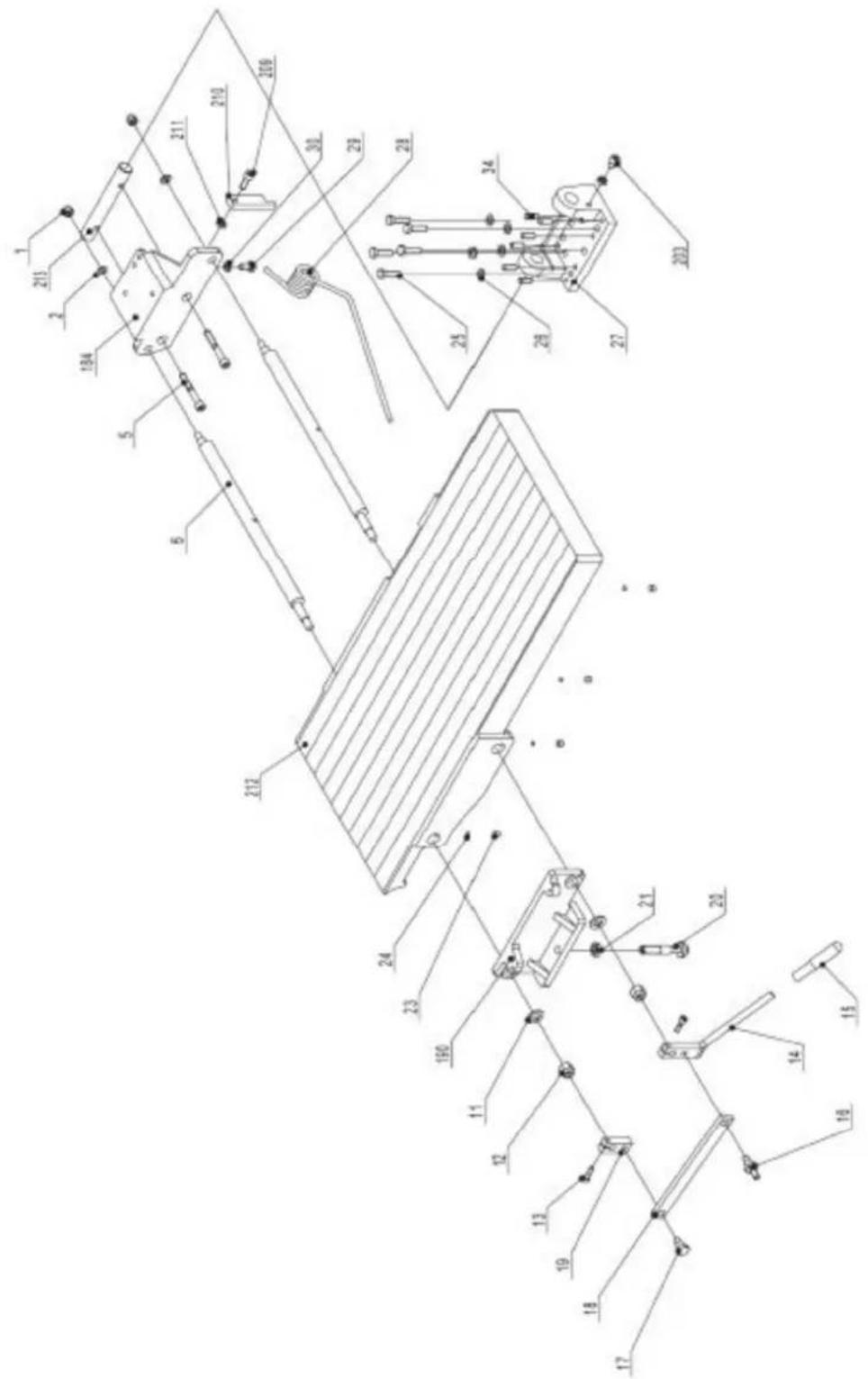

Sestava vstupního stolu

Číslo dílu	Popis zařízení	Rozměry	Počet
184 Držák	podávacího stolu vpravo M8X60 2
190 Držák	podávacího stolu vlevo 1

203 Hex. Šroub s válcovou hlavou M8X16 1
209 Hex. Šroub s válcovou hlavou M8X40 1
210	Zátka	stolu
211	Hex.	Matice
212	Přísunová tabulka 1
213	Hřídel konzoly podávacího stolu 1

Číslo dílu	Popis zařízení	Rozměry	Počet
221	Klinový řemen pro outblock 50Hz	XPA1250	1
222	Řetěz pohonu		1
223	Držák vačkového kola 1
224	Hřídel vačkového kola		1
225	Plastová sestava ozubeného kola		1
226	Trubka (pouzdro)
229	Bezpečnostní podložka 1
230	Pojistný kroužek		CLP15
231	Pojistný kroužek		CLP10
232	Hex. Stavěcí šroub zásuvky	M5x10	2
233	Klínová řemenice pro podávací válec		1
234	Vačkové kolo 1
235	Ložisko	BRG80100
236	Distanční ložisko 1
238	Hex. Stavěcí šroub zásuvky	M8x12	2
239 Řemenice motoru 50Hz		1
240	Klínový řemen pro podávací válec	A770	1
241	Hex. Kolík	M8x25	4
242	Bezpečnostní podložka	H8	4
243	Motor 230/50/1		1
243A	Motor 400/50/3		1
243B	Sestava náhradních dílů brzdy motoru (nezobrazeno)		1
244	Bezpečnostní podložka	H8	4
245	Pružná podložka H8		4
246	Šestihranná čepice. Matice	M8	4
247	Kondenzátor 230/50/1 (nezobrazeno)		1
248	Hřídel		1
249	Pružná podložka H10		1
250	Šestihranná matice	M10	1

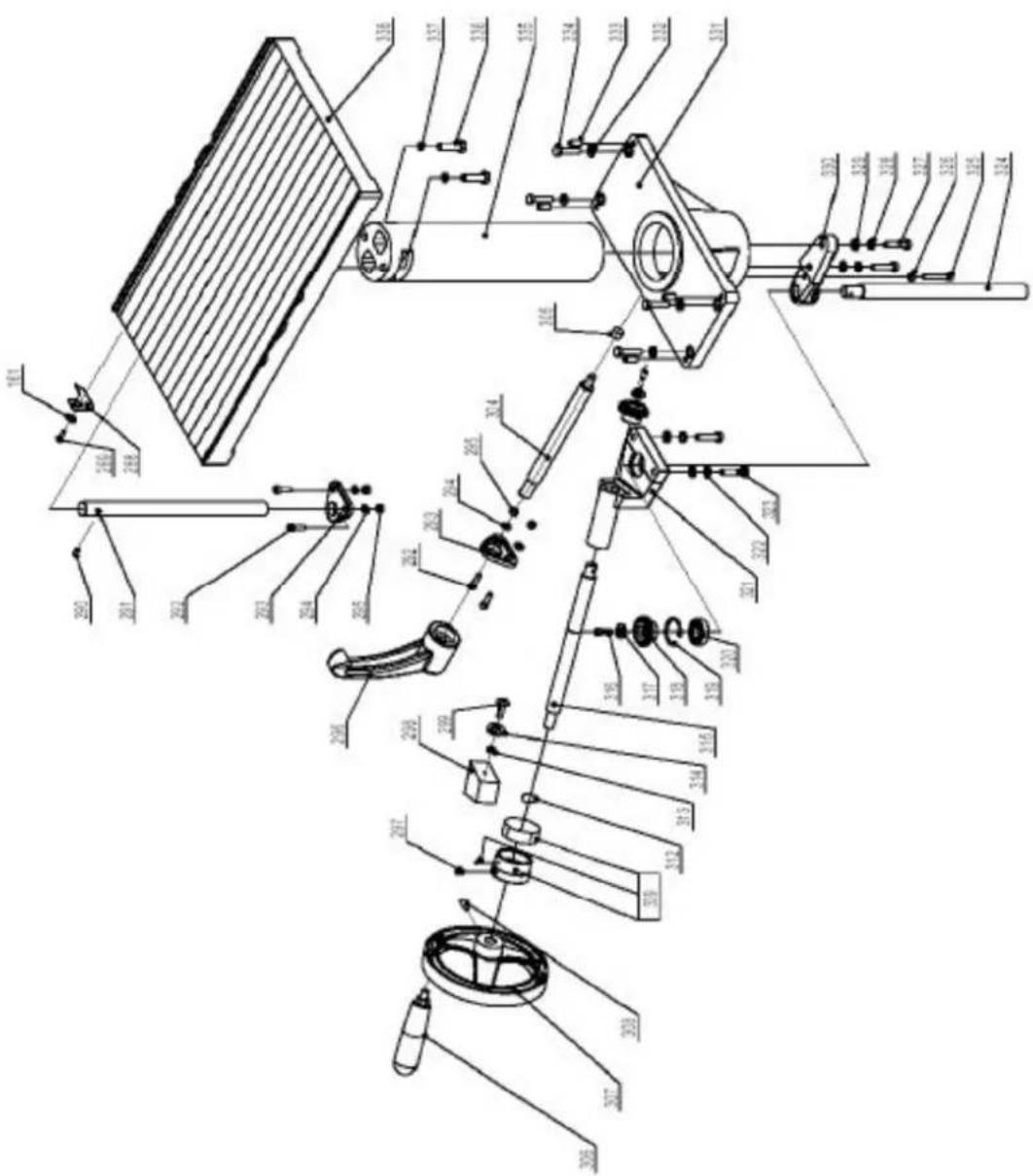

Montáž stolu tloušťky

Číslo dílu	Popis zařízení	Rozměry	Počet
288	Indikátor
289	Šnek	M6x12	1
290	Hex. Stavěcí šroub zásuvky M8x12 1
291 Vodicí lišta stolu tloušťky		1
292 Hex. Šroub s válcovou hlavou M6x20 2
293 Držák vodicí lišty 1
294	Bezpečnostní podložka	H6	2
295	Hex. Matice	M6	2
296	Rukojeť zámku	1
297	Stavěcí šroub s vnitřním šestihranem	M8x12	1
298	Sedadlo indikátoru
299	Šnek	M6x20	2
304	Nastavovací sloupek
305	Zamykací	bota
306	Klika
307	Klikové ruční kolo 1
308	Hex. Šroub s válcovou hlavou	M8x10 1
312	Pojistný kroužek		CLP20
313	Pojistný kroužek		CLP35
314	Bezpečnostní podložka	1
315	Kliková tyč		1
316	Šroub s válcovou hlavou	M6x12 2
317	Bezpečnostní podložka	M6	2
318	Kuželové ozubené kolo	2
319	Pojistný kroužek		CLP35
320	Ložisko	BRG80202	1
321	Držák kuželového převodu		1
322	Bezpečnostní podložka	H8	8
323	Hex. šroub	M8x35	8
324	Závitová tyč		1
325	Hex. šroub	M6x40	1
326	Hex. matice	M6	1
327	Hex. šroub	M8x35	2
329	Bezpečnostní podložka	H8	2
330	Závit rob držáku	1
331	Podpora sloupců		1
333	Hex. Stavěcí šroub zásuvky	M8x20	5
335	Sloup
336	Hex. šroub	M10x35	2
337	Pružná podložka	H10	2
338	Tabulka tloušťky		1
339	Sestava kroužku stupnice	1

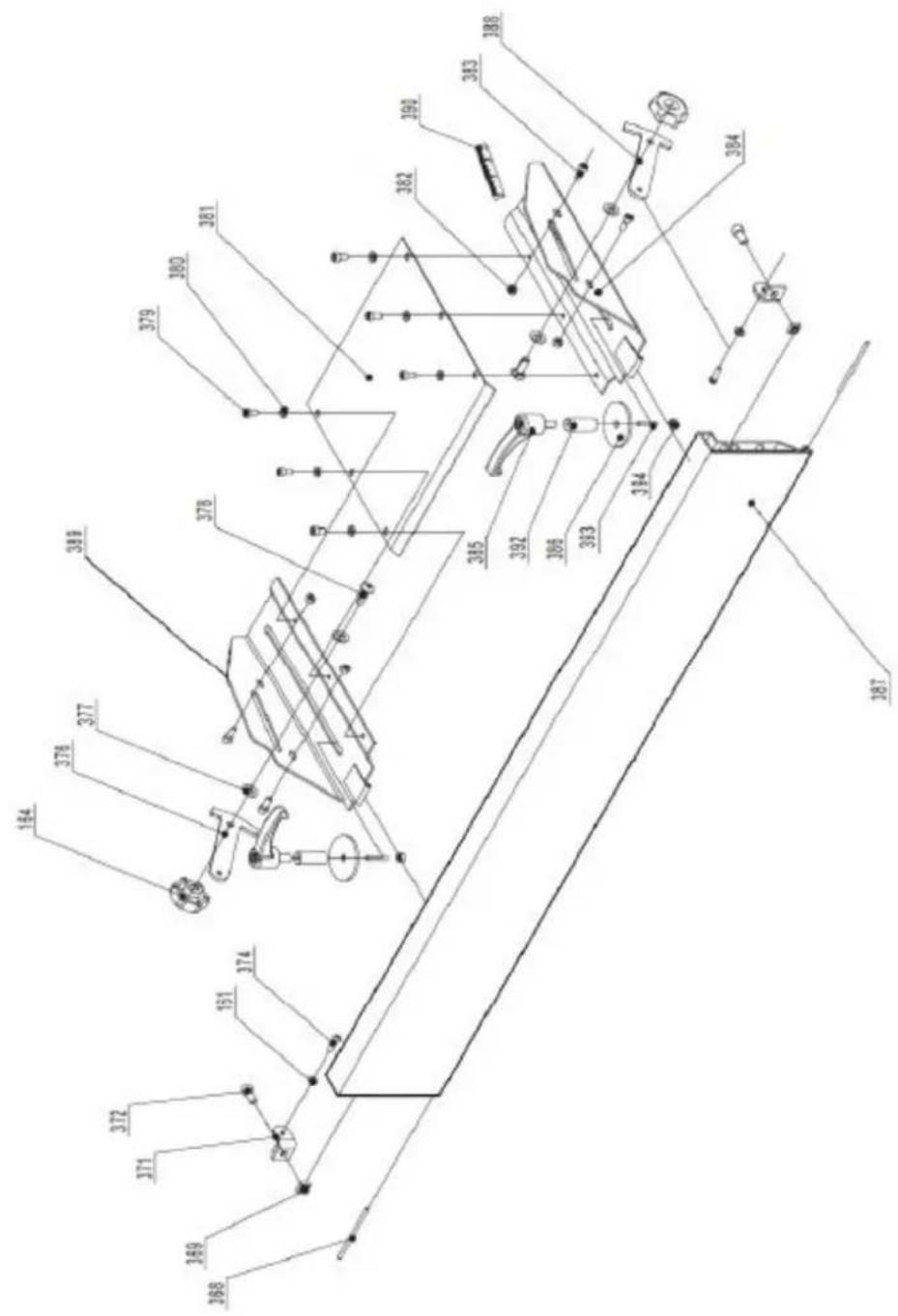

Montáž funkčního plotu

Číslo dílu	Popis zařízení	Rozměry	Počet
368	Čep pro závěs		1
369 Čtvercová matice M8 2
370	Aretační matice M6 6
371 Držák pro montáž plotu 2
372	Hex.	šroub
374 Hex. Šroub s válcovou hlavou M6x16		2
376		Podpora plotu-vpravo
377		Nylonová podložka
378		Přepravní šroub M8x25 2
379 Šroub s valcovou hlavou M6x12 6
380		Bezpečnostní podložka H6 6
381		Obal Cutterblook
382		Aretacní matice M6 4
383		Hex. Šroub s valcovou hlavou	M6x12 4
384		Držák plotu-levý
385		Rukojeť zámku
386		Speciální podložka
387		Plot
388		Opěrka plotu-levá
389		Držák plotu-pravý
390		Plotové měřítko	M
392		Zamykací trubka
393		Šnek	M8x50
394		Matice	M8
394A		Kompletní sestava plotu (368-394)
