RCIC-50SF - Výrobník ledu Royal Catering - Bezplatný návod k obsluze

Značka	Royal Catering
Model	RCIC-50SF
Typ výrobku	Vločkovač ledu
Určené použití	Výroba vločkového ledu pro nápoje a prezentaci potravin (domácí použití)
Napájecí napětí	230 V~ / 50 Hz
Jmenovitý výkon	380 W
Jmenovitý proud	2,2 A
Třída ochrany	1
Stupeň krytí IP	IPX0
Rozměry (Š × H × V)	398 × 543 × 712 mm
Hmotnost	36 kg
Kapacita zásobníku na led	15 kg
Produkce ledu	50 kg/24h (průměrná hodnota při 10°C vodě, 15°C okolí)
Typ chladiva / množství	R290 / 40 g
Izolační plyn	Polystyren
Klimatická třída	ST/4 (okolní teplota 5–38°C)
Hladina hluku	< 56 dB
Požadovaný tlak vody	1,5–3 bar
Minimální vzdálenost okolo spotřebiče	15 cm z každé strany
Hlavní funkce	Automatická výroba vločkového ledu, automatické zastavení při plném zásobníku, kontrolky (RUN, ICE FULL, WATER LOW, FAULT)
Údržba a čištění	Pravidelné čištění měkkým hadříkem a mýdlovou vodou; neponořovat; doporučuje se pravidelné odvápňování
Bezpečnost	Ochrana proti přetížení, automatické zastavení při poruše, použití hořlavého chladiva R290 – vyžaduje opatrnost
Náhradní díly a opravitelnost	Opravy pouze autorizovaným servisem – náhradní díly dostupné u výrobce
Obecné informace	Návod k použití v balení, záruka výrobce, recyklace na konci životnosti podle směrnice o odpadech z elektrických a elektronických zařízení (OEEZ)

Často kladené otázky - RCIC-50SF Royal Catering

Jak nainstalovat vločkovač ledu RCIC-50SF?

Umístěte jej na rovný a stabilní povrch, mimo zdroje tepla. Připojte přívod vody (tlak 1,5–3 bar) a odpadní hadici. Zapojte do zásuvky 230 V. Před prvním spuštěním počkejte 12 hodin, aby se stabilizovalo chladivo.

Proč stroj nevyrábí led?

Nejprve zkontrolujte přívod vody: kontrolka WATER LOW musí být zhasnutá. Ujistěte se, že okolní teplota je mezi 5 a 38 °C. Pokud kompresor nenastartuje, počkejte 5 minut před opětovným spuštěním. V případě úniku chladiva kontaktujte odborníka.

Jak čistit vločkovač ledu?

Odpojte jej a nechte vychladnout. Vnější povrch čistěte vlhkým měkkým hadříkem (bez abrazivních prostředků). Vnitřek čistěte směsí teplé vody a bílého octa, poté důkladně opláchněte. Spotřebič nikdy neponořujte.

Co znamená rozsvícená kontrolka ICE FULL?

To znamená, že zásobník na led je plný. Stroj automaticky zastaví výrobu. Vyprázdněte led a kontrolka zhasne. Pokud problém přetrvává, může být vadný snímač hladiny.

Lze použít vodu z kohoutku?

Ano, doporučuje se používat pitnou vodu z vodovodu. Je nutný tlak 1,5–3 bar. Pokud je voda velmi tvrdá, může změkčovač nebo filtr zlepšit kvalitu ledu.

Jaká je hlučnost stroje?

Hlučnost je nižší než 56 dB, což je srovnatelné s běžnou chladničkou. Může se mírně lišit v závislosti na podmínkách použití.

Používá stroj nebezpečné chladivo?

Ano, používá R290 (propan), přírodní, ale hořlavé chladivo. Dodržujte opatření: nepropichujte okruh, v blízkosti nesmí být zdroje tepla, a v případě požáru nepoužívejte vodní hasicí přístroj.

Jak dlouho trvá výroba prvního ledu?

Po spuštění může první cyklus trvat 30 až 60 minut v závislosti na okolní teplotě a teplotě vody. Jakmile je zásobník plný, výroba probíhá nepřetržitě.

Co dělat, když se rozsvítí kontrolka FAULT?

Signalizuje obecnou chybu. Zkontrolujte možné příčiny: špatně tvarované vločky, zablokovaný snímač hladiny, příliš nízká teplota. Prohlédněte si část o odstraňování problémů v návodu nebo kontaktujte zákaznický servis.

Může stroj zůstat nepřetržitě zapnutý?

Ano, je navržen pro nepřetržitý provoz. Automaticky se zastaví, když je zásobník plný, a po vyprázdnění se sám restartuje. Ujistěte se, že je ponechán dostatečný ventilační prostor (15 cm).

NÁVOD K OBSLUZE RCIC-50SF Royal Catering

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řiďte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Popis parametru	Hodnota parametu
Název výrobku	Výrobník vločkového ledu
Model	RCIC-50SF	RCIC-25SF
Napájecí napěti [V~] / Frekvence [Hz]	230 / 50
Jmenovitý výkon [W]	380	240
Třída ochrany	I
Stupeř krytí IP	IPX0
Rozměry [šiřka x hloubka x výška; mm]	398 x 543 x 712 330	x 503 x 605
Weight [kg]	36	27
Typ chladiva / množství [g]	R290 / 40	R290 / 35
Kapacita prípravené nádoby na led [kg]	15 10
Typ izolačniho plynu	Polystyren
Klimatická třída	ST/4
Jmenovitý proudly [A]	2,2	1,9
Učinnost [kg/24h]
* - průměrná hodnota naměřená prí teplotě vody 10 ° C a teplotě okolí 15 ° C prí opakovaném cyklu.	50 25
Hladina hluku [dB]	< 56	< 50
Okolníteplota pro použití[loC]	≥5 - ≤38

1. Obecný popis

Účelem pokynu je pomoc při bezpečném a spolehlivém používání. Výrobek je navržený a vyrobený přísně podle technických pokynů pomocí nejnovějších technologií a komponentů a při zachování nejvyšších standardů kvality.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ A S POROZUMĚNÍM PŘEČTĚTE TENTO NÁVOD.

Pro zajištění dlouhodobého a spolehlivého provozu zařízení dbejte na jeho řádnou obsluhu a údržbu podle doporučení uvedených v těchto pokynech. Technické údaje a specifikace uvedené v těchto pokynech k obsluze jsou aktuální. Výrobce si vyhrazuje právo provádět změny související se zvýšením kvality. S ohledem na technický pokrok a omezení hluku je zařízení navrženo a vyrobeno tak, aby bylo riziko vyplývající z emisí hluku omezeno na co nejnižší úroveň.

Vysvětlení symbolů

CE	Výrobek splůuje požadavky príslušných bezpečnostnéch norem.
	Před použitím seseznamese tokyny.
	Recyklovatelné výrobek.
	CAUTION! nebo WARNING! nebo REMEMBER! popisujćí danou situaci. (věobecná výstražné značka).
	UPOZORNÉNÍ! Výstraha prěd úrazem elektrickým proudem!
	UPOZORNÉNÍ! Nebezpećí požáru – hořlavé materiály!
	Upozornění! Horký povrch mûže způsobit popáleniny!
	K použítí pouze uvnitř místicanosti.

UPOZORNĚNÍ! Ilustrace použité v těchto pokynech k obsluze slouží pouze k nahlédnutí a v některých detailech se mohou lišit od skutečného vzhledu výrobku.

2. Bezpečné používání

UPOZORNĚNÍ! Přečtěte si všechny výstrahy, které se týkají bezpečnosti, a také všechny návody. Nerespektování výstrah a nedodržování návodů může způsobit úraz elektrickým proudem, požár a/nebo vážná zranění nebo být příčinou smrti.

Výraz "zařízení" nebo "výrobek" v upozorněních a v popisu návodu se vztahuje na FLAKES SNOW ICE MAKER.

2.1. Elektrická bezpečnost

a) Zástrčka zařízení musí odpovídat zásuvce. Zástrčku v žádném případě nijak neupravujte. Originální zástrčky a zásuvky snižují riziko zasažení elektrickým proudem. b) Nedotýkejte se uzemněných částí, jako jsou trubky, ohřívače, kamna a chladničky. Hrozí zvýšené riziko zasažení elektrickým proudem, je-li tělo uzemněno a dotýká se zařízení vystaveného přímému dešti, mokrému povrchu a práci ve vlhkém prostředí. Vniknutí vody do zařízení zvyšuje riziko jeho poškození a zasažení elektrickým proudem. c) Nedotýkejte se zařízení mokrýma nebo vlhkýma rukama. d) Kabel používejte podle pokynů. Nikdy ho nepoužívejte k přenášení zařízení nebo k vytahování zástrčky ze zásuvky. Chraňte kabel před zdroji tepla, olejem, ostrými hranami nebo pohyblivými částmi. Poškozené nebo spletené kabely zvyšují riziko zasažení elektrickým proudem. e) Pokud se nelze vyhnout používání zařízení ve vlhkém prostředí, musí být použito jištěné proudovým chráničem (RCD). Používání RCD snižuje riziko úrazu elektrickým proudem. f) Je zakázáno používat zařízení, pokud je napájecí vodič poškozen nebo jeví známky opotřebení. Poškozený napájecí vodič musí být vyměněn kvalifikovaným elektrotechnikem nebo servisem výrobce. g) Pro zabránění zasažení elektrickým proudem nevkládejte kabel, zástrčku ani samotné zařízení do vody ani jiné kapaliny. Je zakázáno používat zařízení na mokrých površích.

h) POZOR - OHROŽENÍ ŽIVOTA! Během čištění nebo používání zařízení jej nikdy neponořujte do vody nebo jiných tekutin.

2.2. Bezpečnost na pracovišti

a) Na pracovišti udržujte pořádek a zajistěte dostatečné osvětlení. Nepořádek nebo nedostatečné osvětlení může vést k nehodám a úrazům. Buďte předvídaví, sledujte, co děláte, a při používání zařízení používejte zdravý rozum. b) Pokud máte pochybnosti, zda výrobek pracuje správně, nebo v případě výskytu poruchy kontaktujte servis výrobce. c) Opravy výrobku může provádět pouze servis výrobce. Je zakázáno provádět opravy svépomocí! d) Při vznícení nebo požáru používejte na hašení zařízení pod napětím výhradně práškové nebo sněhové hasicí přístroje (CO2). e) Uschovejte návod na použití zařízení za účelem jeho dalšího použití v budoucnu. Pokud má být zařízení předáno třetím osobám, předejte současně s ním i pokyny k používání. f) Části balení a drobné montážní prvky ukládejte mimo dosah dětí.

2.3. Osobní bezpečnost

a) Nepoužívejte tento přístroj, pokud jste unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků, které by mohly zhoršit vaši schopnost přístroj ovládat. b) Přístroj není určen k tomu, aby jej používaly osoby (včetně dětí) se sníženými mentálními, smyslovými nebo duševními funkcemi nebo osoby, které nemají dostatek zkušeností a/nebo znalostí, pokud nejsou pod dohledem nebo pokud nebyly poučeny osobou odpovědnou za jejich bezpečnost o tom, jak přístroj používat. c) Zařízení mohou obsluhovat pouze osoby fyzicky způsobilé, schopné zvládnout jeho obsluhu a příslušně poučené, které se seznámily s těmito pokyny a byly proškoleny o bezpečnosti a ochraně zdraví při práci. d) Pro zabránění náhodnému uvedení zařízení do provozu zkontrolujte před připojením ke zdroji napájení, zda je přepínač v poloze „vypnuto". e) Zařízení není hračka. Děti je třeba hlídat, aby si s výrobkem nehrály. f) Nevkládejte ruce dovnitř zařízení, pokud je v provozu!

2.4. Bezpečné používání zařízení

a) Je nutné se přesvědčit, zda je kolo na zařízení umístěno stabilně. Používejte nářadí určené k danému účelu. Správně zvolený výrobek odvede lepší a bezpečnější práci, pro kterou byl navržen. b) Pokud vypínač nefunguje správně (nezapíná se a nevypíná), zařízení nepoužívejte. Zařízení, která nemohou být kontrolována pomocí přepínače, jsou nebezpečná, nesmějí se používat a musejí být opravena. c) Před seřizováním, čištěním nebo údržbou odpojte zařízení od napájení. Takové preventivní opatření snižuje riziko náhodného uvedení do provozu. d) Opravu a údržbu zařízení musí provádět kvalifikovaní pracovníci pomocí výhradně originálních náhradních dílů. Bude tak zajištěno bezpečné používání. e) Aby byla zajištěna provozní integrita jednotky tak, jak byla navržena, neodstraňujte kryty instalované výrobcem ani šrouby. f) Při přepravě nebo přemísťování zařízení ze skladu na místo použití dodržujte zdravotní a bezpečnostní předpisy pro ruční manipulaci platné v zemi, kde se zařízení používá. g) Vyhněte se situacím, kdy se přístroj při velkém zatížení během provozu zastaví. Může to způsobit přehřátí součástí pohonu a v důsledku toho poškození zařízení. h) Nedotýkejte se žádných pohyblivých částí nebo příslušenství, pokud není zařízení odpojeno od sítě. i) Zařízením za provozu nepohybujte, neposouvejte ani neotáčejte. j) Zařízení pravidelně čistěte, aby nedošlo k trvalému usazování nečistot. k) Zařízení není hračka. Čištění a údržbu nesmějí provádět děti bez dozoru dospělé osoby. l) Je zakázáno zasahovat do konstrukce zařízení a provádět změny jeho parametrů nebo konstrukce. m) Zařízení nepoužívejte ani neukládejte v blízkosti zdrojů ohně a tepla. n) Nezakrývejte ventilační otvory zařízení! o) Před prvním použitím a po každé přepravě přístroj postavte na určené místo a před spuštěním počkejte alespoň 12 hodin. p) Pro použití se doporučuje tekoucí voda. q) Nepokládejte přístroj vzhůru nohama ani jej nenaklánějte pod úhlem větším než 45°. r) Kolem jednotky ponechte volný prostor (minimálně 15 cm na každé straně). s) Aby nedošlo k poškození kompresoru, nestiskněte tlačítko napájení častěji než každých 5 minut. t) Během provozu může okolí kompresoru a kondenzátoru dosáhnout teploty 70-90 °C, nedotýkejte se těchto prvků a neumisťujte je do blízkosti hořlavých materiálů. u) Nepoužívejte mechanická zařízení k urychlení procesu ochlazování! v) Nepoškozujte systém oběhu chladiva.

w) Je zakázáno používat uvnitř chladničky jiná elektrická zařízení než povolená výrobcem. x) Uvnitř jednotky se nesmí skladovat výbušné materiály, jako jsou aerosoly obsahující hořlavé látky.

UPOZORNĚNÍ! Přestože zařízení bylo navrženo tak, aby bylo bezpečné a mělo dostatečné ochranné prostředky, a navzdory použití dalších bezpečnostních prvků chránících uživatele, existuje i nadále malé riziko úrazu či zranění při práci se zařízením. Doporučujeme, abyste při používání s výrobkem nakládali opatrně a rozumně.

3. Návod k použití

Zařízení je určeno k výrobě vločkového ledu, který se používá k výrobě studených nápojů (alkoholických i nealkoholických) a k uchovávání, vystavování a podávání potravin.

Zařízení je určeno pro domácí použití. Není určeno k dlouhodobému skladování ledu.

Zodpovědnost za veškeré škody, které vzniknou jako důsledek používání zařízení způsobem, který není v souladu s jeho určením, je na straně uživatele.

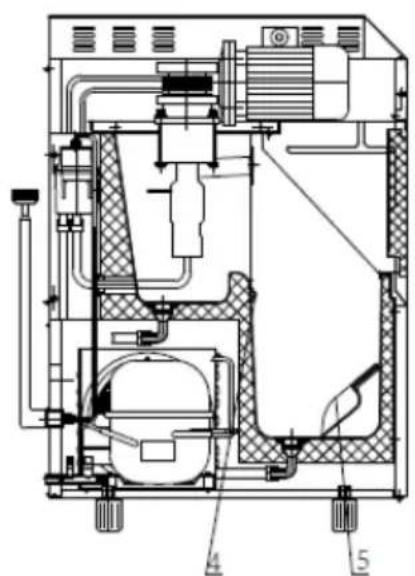

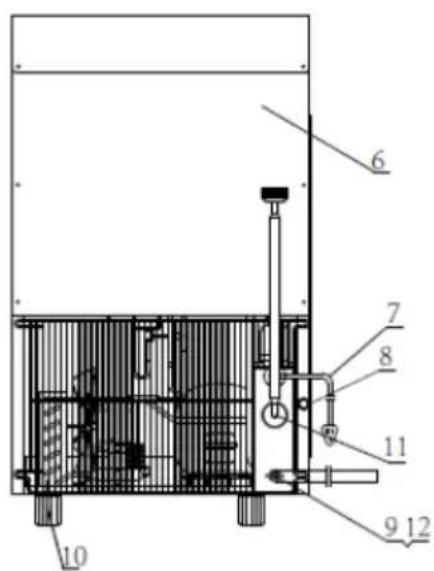

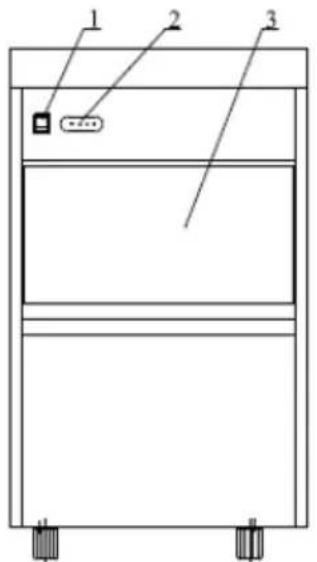

3.1. Přehled produktů

1. Vypínač napájení
2. Ovládací panel
3. Dveře
4. Teplotní čidlo
5. Naběračka na led
6. Zadní panel se štítkem a schématem zapojení.
7. Napájecí kabel
8. Vypouštěcí zátka (odvodnění)
9. Výstup pro vypouštění vody
10. Nastavitelná patka (x4)
11. Přívodní hadice vody
12. Vypouštěcí hadice

Okolní teplota by neměla překročit 5–38 °C a relativní vlhkost vzduchu by neměla překročit 85 %. Zařízení postavte tak, aby byla zajištěna dostatečná cirkulace vzduchu. Udržujte minimální vzdálenost 15 cm od každé stěny zařízení. Zařízení používejte v dostatečné vzdálenosti od horkých ploch. Zařízení vždy používejte na rovném, pevném, čistém a suchém ohnivzdorném povrchu mimo dosah dětí a osob se sníženými psychickými, smyslovými a duševními funkcemi. Zařízení umístěte tak, aby byl vždy zajištěn přístup k síťové zástrčce. Nezapomeňte, že napájení zařízení musí odpovídat údajům uvedeným na typovém štítku!

Před prvním použitím odmontujte všechny součásti a umyjte je i celé zařízení. DŮLEŽITÉ: po instalaci a vyrovnání jednotky na konečné místo počkejte 12 hodin před prvním použitím! Totéž platí pro změnu umístění zařízení.

MONTÁŽ ZAŘÍZENÍ

Umístěte jednotku na konečné místo a připojte ji k tekoucímu přívodu pitné vody (tlak vody by se měl pohybovat mezi 1,5 ~ 3 bary) a k odtoku odpadní vody nebo k vhodné nádrži na odpadní vodu. Při připojování k přívodu tekoucí vody nezapomeňte nainstalovat těsnění na spojovací části. Zdroj tekoucí vody by měl mít ventil, který uzavírá její přívod. Poté připojte napájecí kabel ke zdroji napájení.

3.3. Práce se zařízením

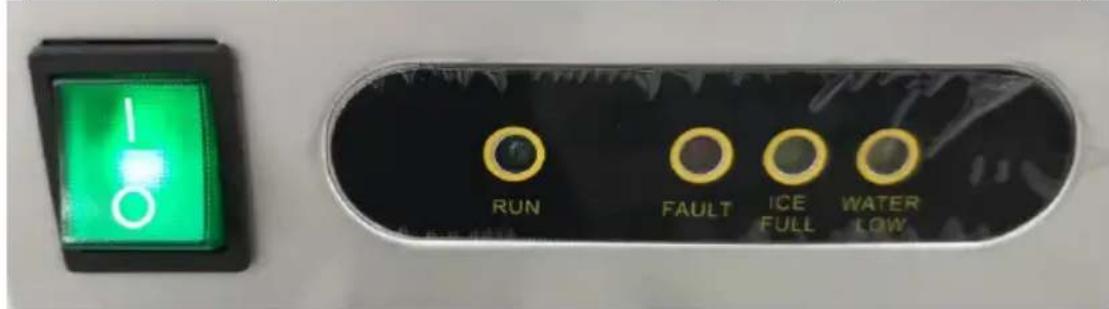

• Zapněte napájení nastavením přepínače do polohy "I" (rozsvítí se) a jednotka začne pracovat - rozsvítí se indikátor "RUN". Tato kontrolka svítí vždy, když stroj vyrábí led.
• Celý proces výroby ledu je automatický a je automaticky regulován zařízením, tj. dodávka vody -> výroba ledu -> drcení -> podávání -> skladování.
• Pokud se během výroby ledu vyskytne jakýkoli problém, přístroj na něj upozorní příslušným indikátorem na ovládacím panelu (viz obrázek níže):

"FAULT" - chyba zařízení.

"ICE FULL" - nádoba na led je plná (spotřebič zastaví další výrobu ledu).

"WATER LOW" - chybí přívod vody nebo je v systému chyba (jednotka zastaví další výrobu ledu).

DŮLEŽITÉ: Pokud se kompresor z jakéhokoli důvodu zastaví (bez vody, příliš velkým množstvím ledu atd.), počkejte alespoň 5 minut před opětovným spuštěním jednotky.

• Pravidelně vypouštějte ze zařízení přebytečnou vodu, abyste zabránili samovolnému úniku.

3.4. ČIŠTĚNÍ A ÚDRŽBA

a) Před každým čištěním, seřízením, výměnou vybavení a rovněž není-li zařízení používáno, vytáhněte síťovou zástrčku a zařízení nechejte zcela vychladnout.

• Počkejte, až se otáčející se části zastaví.

b) Na čištění ploch zařízení používejte výhradně přípravky neobsahující leptavé látky.

c) Na čištěné zařízení používejte pouze jemné čisticí přípravky na čištěné plochy určené pro styk s potravinami.

d) Po každém čištění všechny části dobře osušte, než budete zařízení znovu používat.

e) Na zařízení nestříkejte vodu ani ho nevkládejte do vody.

f) Dejte pozor, aby skrze otvory, které se nacházejí na krytu, nepronikla voda.

g) Ventilační otvory čistěte štětečkem a stlačeným vzduchem.

h) Zařízení pravidelně kontrolujte z hlediska jeho technické funkčnosti a na jakákoli poškození.

i) Na čištění používejte měkký a vlhký hadřík.

j) K čištění nepoužívejte ostré a/nebo kovové předměty (např. drátěný kartáč nebo kovovou špachtli), protože by mohly poškodit povrch materiálu spotřebiče.

k) Zařízení nečistěte alkalickými přípravky, přípravky pro zdravotnické účely, ředidly, palivem, oleji ani jinými chemickými látkami, které by mohly zařízení poškodit.

I) Pokud přístroj delší dobu nepoužíváte, odpojte jej od napájení, vypusťte nahromaděnou vodu a nádobu na led důkladně otřete čistým hadříkem.

LIKVIDACE POUŽITÝCH ZAŘÍZENÍ.

Po skončení životnosti toto zařízení nelikvidujte s normálním komunálním odpadem, ale odevzdejte ho do sběrného dvora za účelem recyklace elektrických a elektronických zařízení. Informuje o tom symbol umístěný na výrobku, v návodu k obsluze nebo na obalu. Plasty použité v zařízení jsou vhodné pro opakované použití v souladu s jejich označením. Díky opakovanému použití, využití materiálně nebo jiným formám využívání opotřebovaných zařízení přispíváte k ochraně našeho životního prostředí.

Informace o příslušném sběrném dvoře pro likvidaci vyřazených zařízení Vám poskytne orgán místní samosprávy.

ŘEŠENÍ PROBLÉMŮ

Problém	Možná príčina	Doporučení
Zařízení nefunguje.	a) Napěti je príliš nízké. b) Okolní teplota prostředí, ve kterém se zařízení nachází, je nížsí než 5 °C.	a) Vypněte prístroj a spustěte je až po ustálné napětí. b) Počkejte, až se okolní teplota zvýsí, nebo zařízení naintalujte na místo s vyší okolní teplotou.
Svití indicátor "WATER LOW".	a) Na prívodu není Žádná voda. b) Vladné vodní ventil. c) Tlak vody ve vodovodní prípojce je príliš nízký.	a) Zkontrolujte prívod vody - pokud je v systému voda, restartujte Jednotku. b) Zkontrolujte prívodní ventil vody. c) Ujistěte se, ze tlak vody v systému je vyší než 1,5baru.
Kompresor se nespustí.	a) V systému není voda. b) Plné námoba na led.	a) Zkontrolujte prípojení vody (prívodní hadici aventil prívodu vody). b) Vyprázděte led z námoby.
Kompresor běží, ale led se nevyráblé.	a) Únik chladiva - netěsnost systému. b) Ucpaný kompresor ventilátoru chladiva. c) Vadné ventilátor.	a) Naplěte systém chladivem a zkontrolujte těsnost. b) Naplěte systém dusíkem (N2) a zkontrolujte, zda není ucpáný, a vyměnte filtr (sušicku). c) Zkontrolujte, zda se ventilátor spustí.
Kontrolka "FAULT" svítí nepřetržitě.	a) Ledové vločky nejsou zcela zformované.	a) Zkontrolujte, zda se solenoid otevírá. Pokud ne, vyměnte jej za nový.
Kontrolka "ICE FULL" bliká.	a) Snímač hladiny ledu nemá správný kontakt, tj. je zablokovaný nebo vadné.	a) Zkontrolujte a prípadné vyměnte snímač za nový.
Kontrolky "WATER LOW" a "ICE FULL" se Rozsvítí současně.	a) Prívod vody je zablokován a způsobuje chybu z důvodu príliš nízké okolní teploty.	a) Zastavte prístroj a počkejte, dokud okolní teplota nestoupne na 10°C, nebo se obratte na autorizované servisní středisko.

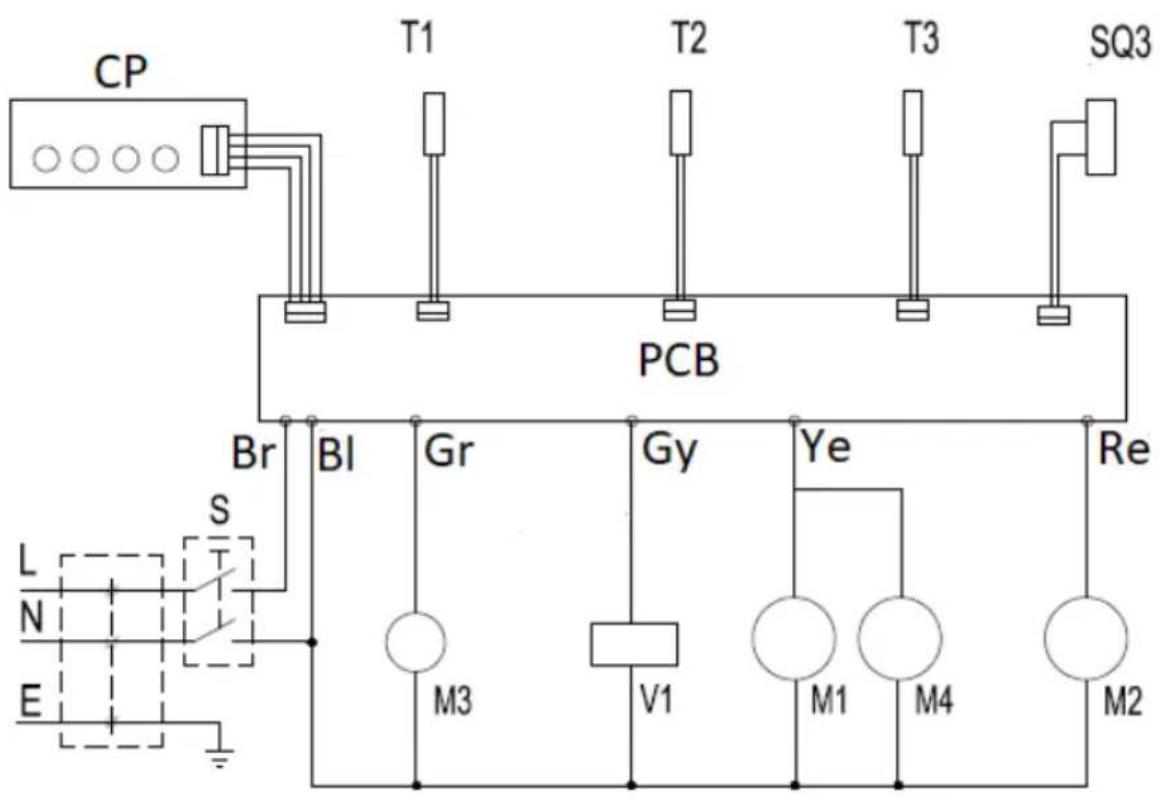

ELEKTRICKÉ SCHÉMA

CP - ovládací panel

T1, T2, T3 - teplotní čidla 1, 2 a 3

SQ3 - Snímač hladiny vody

DPS - hlavní řídicí deska

S - spínač

Br - hnědý drát

BI - modrý vodič

Gr - zelený vodič

Gy - Šedý drát

Ye - Žlutý vodič

Re - Červený vodič

M1 - motor s ventilátorem

M2 - kompresor

M3, M4 - ventilátor

V1 - solenoid
