NÁVOD K OBSLUZE GS503AC Vonroc

CS Překlad původního návodu k používání 99

A

1 2 13 19 11 3 10 9 8 4 6 12

x4 B

3 5 7 5 5 4 6 7 5 8 C

D

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V tomto návodu k obsluze a na tomto výrobku jsou použity následující symboly:

Přečtěte si návod k obsluze!

Nebezpečí zranění osob.

Označuje nebezpečí, varování nebo upozornění.

Používejte ochranu zraku a sluchu.

Před nastavováním, čištěním nebo pokud je kabel zapletený nebo poškozený, vypněte zařízení a odpojte jeho zástrčku ze sítě.

Dávejte pozor, aby okolostojící osoby nebyly zasaženy cizími předměty vymrštěnými ze stroje. Varování: Při provozu udržujte bezpečnou vzdálenost od stroje.

Nebezpečí: Rotující čepele. Udržujte ruce a nohy v dostatečné vzdálenosti od otvorů, když je stroj v chodu.

Počkejte, až se všechny součásti stroje úplně zastaví, než se jich dotknete.

Nepoužívejte zařízení jako schůdky.

Nevystavujte dešti.

LWA Garantovaná hladina akustického výkonu 92dB LWA = 92 dB(A)

Symbol uzemnění. Tento spotřebič je klasifikován s třídou ochrany I a musí být připojen do uzemněné síťové zásuvky.

Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.

ZÁKLADNÍ BEZPEČNOSTNÍ VÝSTRAHY PRO ELEKTRICKÉ NÁŘADÍ

VAROVÁNÍ! Přečtěte si všechny bezpečnostní výstrahy a všechny pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, ke vzniku požáru nebo k vážnému zranění.

Uschovejte všechny bezpečnostní výstrahy a pokyny pro budoucí použití.

Pojem „elektrické nářadí“ v těchto varováních odkazuje na elektrické nářadí napájené z elektrické sítě (s napájecím kabelem) nebo z akumulátoru (bez napájecího kabelu).

1) Bezpečnost pracovního prostoru

a) Udržujte pracoviště uklizené a dobře osvětlené. Neuklizená nebo tmavá místa přivolávají nehody.

b) Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa s přítomností hořlavých kapalin, plynů nebo prachu. V elektrickém nářadí dochází k jiskření, které může způsobit vznícení prachu nebo výparů.

c Při práci s tímto elektrickým nářadím udržujte děti a okolostojící osoby v bezpečné vzdálenosti. Rozptylování může způsobit ztrátu kontroly nad nářadím.

2) Elektrická bezpečnost

a) Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Nepoužívejte u uzemněného elektrického nářadí žádné adaptérá zástrček. Neupravené zástrčky a odpovídající zásuvky sníží riziko úrazu elektrickým proudem.

b) Vyvarujte se kontaktu s uzemněnými povrchy, jako jsou potrubí, radiátory, trouby a ledničky. Dojde-i k uzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem.

c) Nevystavujte elektrické nářadí dešti ani vlhkému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem.

d) Nezacházejte špatně s napájecím kabelem. Nikdy nepoužívejte napájecí kabel pro prénášení nebo tahání elektrického nářadí ani netahejte za tento kabel pri vypojování zástrcky ze zásuvky. Dbejte na to, aby tento kabel nepřecházel pres horké a mastné povrchy ani pres ostré hrany a aby se nedostal do kontaktu s pohybujícími se částmi. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.
e) Používáte-li elektrické nářadí venku, použí-vejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem.
f) Musíte-li používat toto elektrické nářadí ve vlhkém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.
3) Bezpečnost osob
a) Při práci s tímto elektrickým nářadím bud’te stále pozorní; sledujte, co provádíte, a používejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Nepozornost při práci s elektrickým nářadím může způsobit velmi nebezpečná zranění.
b) Používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou maska proti prachu, neklouzavá pracovní ochranná obuv, pevná přilba nebo chrániče sluchu, které jsou používány v příslušných podmínkách, zmenšují riziko způsobení zranění osob.
c) Zabraňte náhodnému spuštění nářadí. Před připojením elektrického nářadí k napájecímu zdroji nebo před vložením akumulátoru do nářadí, před zvednutím nářadí nebo před jeho přenášením se ujistěte, zda je spínač nářadí v poloze vypnuto. Přenášení elektrického nářadí s prstem na vypínači nebo připojení elektrického nářadí ke zdroji elektrické energie, když je vypínač v poloze zapnuto, zvyšuje pravděpodobnost vzniku nehod.
d) Před zapnutím elektrického nářadí vždy odstraňte všechny klíče a seřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způsobit zranění osob.
e) Nepřeceňujte své síly. Vždy udržujte správný postoj a rovnováhu. Tak si zachováte lepší kontrolu nad nářadím v neočekávaných situacích.

f) Vhodně se oblékejte. Nenoste volný oděv ani šperky. Udržujte vlasy, oblečení a rukavice v bezpečné vzdálenosti od všech pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi.
g) Jsou-li zařízení vybavena adaptérem pro připojení odsávacího systému, ujistěte se, zda je odsávací zařízení správně připojeno a zda správně plní svoji funkci. Použití odsávání prachu může snížit rizika spojená prací v prašném prostředí.
h) Nedovolte, aby jistota získaná častým používáním nářadí vedla ke snížení vaší pozornosti a ignorování zásad bezpečné práce s nářadím. Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.
4) Použití elektrického nářadí a jeho údržba
a) Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správné elektrické nářadí. Správné elektrické nářadí provede práci lépe a bezpečněji, je-li použito pro práce, pro které je určeno.
b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Elektrické nářadí, které nelze ovládat pomocí spouštěcího spínače, je velmi nebezpečné a musí být opraveno.
c) Před prováděním jakéhokoliv seřízení, před výměnou příslušenství nebo před uložením odpojte napájecí kabel nářadí od napájecího zdroje nebo z nářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí.
d) Uložte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny s tímto nářadím nebo s těmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je v rukách neproškolených osob nebezpečné.
e) Provádějte údržbu elektrického nářadí. Zkontrolujte nevyrovnání nebo váznutí pohyblivých částí, poškození součástí a jiné stavy, které by mohly mít vliv na správnou funkci nářadí. Je-li elektrické nářadí poškozeno, zajistěte jeho opravu dříve, než ho použijete. Mnohé nehody bývají způsobeny nedostatečnou údržbou elektrického nářadí.
f) Udržujte řezné nástroje ostré a čisté U správně udržovaných řezných nástrojů s ostrými řeznými břity je menší pravděpodobnost jejich zablokování a lépe se s nimi pracuje.

g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. v souladu s těmito pokyny a berte v úvahu pracovní podmínky a práci, která má být provedena. Použití elektrického nářadí pro práce, pro které není určeno, může vést k nebezpečným situacím.

h) Dbejte na to, aby byly rukojeti a úchopné povrchy suché, čisté a zbavené olejů a maziv. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neo-čekávaných situacích.

5) Servis

a) Svěřte opravu svého elektrického nářadí pouze osobě s příslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.

DALŠÍ BEZPEČNOSTNÍ POKYNY PRO ZAHRADNÍ DRTIČE

• Tento zahradní drtič používejte pouze tehdy, když je v obvodu zařazen proudový chránič (RCD) s vybavovacím proudem nižším než 30 mA.
• Při použití prodlužovacího kabelu se ujistěte, že je určen pro venkovní použití a je i tak označený. Doporučený prodlužovací kabel je typu H05VV-F nebo H05RN-F, s průřezem vodiče min. 1,5 mm² a maximální délkou 10 metrů.
• Před použitím prodlužovací kabel zcela rozviňte, abyste zabránili přehřívání a ztrátě výkonu stroje. Při uklízení kabel opatrně navíjejte, abyste zabránili jeho přelomení.
• Toto zařízení nesmí používat osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi (včetně dětí), nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo nebyly poučeny o správném používání zařízení osobou odpovědnou za jejich bezpečnost. Děti musí být pod dozorem, aby bylo zajištěno, že si nebudou s výrobkem hrát.

VAROVÁNÍ: Po vypnutí stroje se drticí válec ještě několik sekund otáčí.

- Před použitím zkontrolujte napájecí a prodlužovací kabel, zda nejeví známky poškození a stárnutí. Pokud se kabel během používání poškodí, okamžitě odpojte napájecí kabel ze sítě.

• PŘED ODPOJENÍM NAPÁJENÍ SE KABELU NEDOTÝKEJTE.
• Nepřipojujte poškozený kabel do sítě, ani se nedotýkejte poškozeného kabelu před tím, než jej odpojíte od napájení. Poškozený kabel může způsobit kontakt s částmi pod napětím.
• Zahradní drtič nepoužívejte, je-li kabel poškozený nebo opotřebovaný.
• Pečlivě si přečtěte návod k obsluze. Seznamte se s ovládacími prvky a správným používáním zařízení. Nepracujte s tímto strojem za špatného počasí, a to zejména v případech, kdy hrozí výskyt blesků. Při obsluze stroje vždy noste pevnou obuv a dlouhé kalhoty.
• Udržujte děti a domácí zviřata v dostatečné vzdálenosti od pracovního prostoru a nikdy nedovolte dětem používat toto zařízení, ani se dotýkat napájecího nebo prodlužovacího kabelu. Když toto nářadí nepoužíváte, uložte ho na bezpečném místě mimo dosah dětí.

VAROVÁNÍ: Abyste omezili rizika, odpojte zástrčku ze sítě a používejte pouze doporučené příslušenství; v opačném případě může dojít ke zranění osob.

• Při práci se strojem vždy používejte ochranu sluchu a ochranné brýle
• Pokud drcení způsobuje zviření prachu nebo částic, používejte ochranu proti prachu.
• Zvolte oděv vhodný pro danou práci – žádné volné oblečení, které by se mohlo zachytit do pohyblivých částí stroje.
• Dlouhé vlasy si stáhněte a noste pokrývku hlavy.
• Stroj provozujte pouze v otevřeném prostoru (např. ne blízko stěny nebo jiného pevného předmětu) a na pevném, rovném povrchu.
• Neprovozujte stroj na zpevněném nebo štěrkovém povrchu, kde by vymrštěný materiál mohl způsobit zranění.
• Pred každým použitím zahradní drtič důkladně zkontrolujte, zda na něm nejsou uvolněné nebo poškozené součásti. Drtič nepoužívejte, dokud neprovedete seřízení nebo opravy.
• Poškozené a nečitelné štítky nahradte.
• Používejte pouze vodotěsný, plně rozvinutý prodlužovací kabel vhodný pro venkovní použití.
• Toto zařízení je určeno pouze pro venkovní použití.
• Nevystavujte toto zařízení dešti.

• Používejte drtič pouze za denního světla nebo při kvalitním umělém osvětlení.

• Nikdy nenechávejte zařízení bez dozoru.

• Nepoužívejte zařízení v místech, kde by mohlo způsobit výbuch nebo požár – udržujte ho mimo dosah hořlavých kapalin a plynů.
• Chraňte se před úrazem elektrickým proudem – zabraňte kontaktu těla s uzemněnými povrchy, jako jsou kovové brány, sloupy nebo jiné kovové předměty v pracovní oblasti.
• Nikdy netahejte zařízení za jeho napájecí kabel. Při převážení nebo přenášení použijte obě ruce.
• Nenechávejte napájecí kabel ležet na ostrých předmětech, které by mohly prorazit vnější izolaci.
• Nepoužívejte elektrické nářadí, pokud jste pod vlivem silných léků, necítíte se dobře nebo jste požili alkohol.
• Nikdy se nepokoušejte strkat ruku do podávací násypky. Chcete-li materiál vtlacit do drticí komory, použijte tlačnou tyč.
• Před spuštěním stroje se podívejte do podávací komory, abyste se ujistili, že je prázdná.
• Udržujte svůj obličej a tělo v dostatečné vzdálenosti od podávacího otvoru.
• Nevkládejte ruce ani žádnou jinou část těla nebo oděvu do podávací komory, vypadávacího otvoru, ani do blízkosti jakékoliv pohyblivé součásti.
• Vždy udržujte správný postoj a rovnováhu. Nepřeceňujte své síly. Při vkládání materiálu do stroje nikdy nestůjte výše, než je základna stroje.
• Při práci se strojem nikdy nestůjte před vyhazovacím otvorem.
• Při podávání materiálu do stroje budte velmi opatrní, aby se do něj nedostaly kusy kovu, kameny, lahve, plechovky ani jiné cizí předměty.
• Pokud drticí mechanismus narazí na cizí předmět nebo pokud stroj začne vydávat neobvyklé zvuky anebo vibrovat, vypněte zdroj napájení a nechte stroj zastavit (elektrická jednotka odpojena od napájení):
• zkontrolujte možné poškození
• zkontrolujte, zda nejsou některé součásti uvolněné, popřípadě je dotáhněte
• nechejte si poškozené díly vyměnit nebo opravit a použijte pouze náhradní díly a příslušenství doporučené výrobcem.

• Nedovolte, aby se zpracovávaný materiál hromadil v místě vypadávání; bránilo by to správnému vypadávání rozdrceného materiálu a mohlo by to mít za následek zpětný ráz materiálu skrz otvor pro podávání materiálu.

• Pokud dojde k ucpání stroje, vypněte před odstraňováním nečistot zdroj napájení (odpojte elektrickou jednotku od napájení). Udržujte zdroj energie bez nečistot a jiných nahromaděných látek, abyste zabránili poškození zdroje energie nebo možnému požáru. Pamatujte, že použití spouštěcího mechanismu u strojů poháněných motorem způsobí pohyb drticích nástrojů.

• Udržujte všechny ochranné a usměrňovací kryty na jejich místech a v dobrém provozním stavu.
• Neměňte nastavení na regulátoru zdroje napájení; regulátor reguluje bezpečné maximální provozní otáčky a chrání zdroj napájení a všechny pohyblivé součásti před poškozením způsobeným nadměrnými otáčkami. V případě problému vyhledejte autorizovaný servis.
• Nepřepravujte tento stroj, když je zapnutý jeho zdroj napájení.
• Vždy vypněte zdroj napájení a odpojte stroj od napájení, než opustíte pracovní prostor.
• Nenaklánějte tento stroj, když je zapnutý jeho zdroj napájení.
• Zahradní drtič musí být postaven na pevné, rovné zemi.
• Nikdy nepokládejte zahradní drtič na zadní, přední nebo boční stranu – mějte ho vždy ve svislé poloze.
• Zahradní drtič nepřetěžujte – materiál podávejte pomalu a nechejte stroj pracovat jeho vlastním tempem.
• Před zahájením práce si ověřte, že je podávací dutina prázdná. Nezapínejte drtič, když se v něm nachází materiál.
• Pokud se nejedná o nouzovou situaci, nevypínejte zahradní drtič, dokud není zcela prázdný.
• Před drcením odstraňte z kořenů rostlin kameny a jiné tvrdé předměty.
• Velké větve nebo drobné větvičky při vkládání do drtiče pevně držte.
• Nedovolte, aby byl výstup materiálu zakrytý nebo ucpaný.

Elektrická bezpečnost

Používáte-li elektrická zařízení, vždy dodržujte platné bezpečnostní předpisy, aby bylo omezeno riziko vzniku požáru, úrazu elektrickým proudem nebo zranění osob. Přečtěte si následující bezpečnostní pokyny i přiložené bezpečnostní pokyny.

Vždy zkontrolujte, zda se napájecí napětí sítě shoduje s napájecím napětím na výkonovém štítku.

Připojení k napájecímu napětí

Zkontrolujte, zda jsou napájecí napětí a zástrčka napájecího kabelu vhodné pro váš stroj. Podívejte se na výkonový štítek stroje. Všechny změny smí provádět pouze kvalifikovaný elektrikár.

Varování! Toto zařízení musí být uzemněno. Není-li toto zařízení řádně uzemněno, může dojít k úrazu elektrickým proudem. Ujistěte se, zda je používaná zásuvka uzemněna. Máte-li jakékoli pochybnosti, požádejte o kontrolu kvalifikovaného elektrikáře.

Varování! Při připojování (odpojování) zástrčky k (od) zásuvce se vyvarujte kontaktu s kolíky zástrčky. Takový kontakt způsobí vážný úraz elektrickým proudem.

Výměna kabelů nebo zástrček

Je-li nutná výměna napájecího kabelu, musí být provedena výrobcem nebo jeho autorizovaným zástupcem, aby bylo zabráněno bezpečnostnímu riziku. Po výměně napájecích kabelů nebo zástrček staré kabely a zástrčky ihned zlikvidujte. Připojení zástrčky poškozeného kabelu k síťové zásuvce je velmi nebezpečné.

Použití prodlužovacích kabelů

Používejte pouze schválený prodlužovací kabel, který je vhodný pro příkon tohoto stroje. Minimální průřez vodiče je 1,5 mm². Používáte-li cívku s kabelem, vždy z cívky odviňte celý kabel.

2. INFORMACE O ZAŘÍZENÍ

Zamýšlené použití

Tento zahradní drtič je vyvinut pro drcení větví, větviček a dalšího odpadu z prořezávání stromů. Lze je snadno zpracovat na dřevěnou drť, která najde široké uplatnění na zahradě. Tento zahradní drtič je určen pro středně velké až velké soukromé zahrady. Tento zahradní drtič je určen výhradně pro domácí použití, nikoliv tedy pro komerční nebo průmyslové použití.

TECHNICKÉ ÚDAJE

Model č. GS503AC
Napětí 230-240 V~
Kmitočet 50 Hz
Příkon 2800 W (P40)*
Otáčky naprázdno 2980/min.
Maximální průměr větve 45 mm**
Objem sběrného boxu 60 l
Hmotnost 27 kg
Krytí IPX4
Typ ochrany Třída l
Úroveň akustického výkonu (Lwa)	92 dB(A)***
Úroveň akustického tlaku (LpA)	76 dB(A), K = 3 dB(A)

* Provozní režim P40 znamená, že stroj musí být provozován přerušovaně; byl provozován přerušovaně až do stabilizace nebo po 30 cyklů v rámci zkoušky zahřívání, přičemž každý cyklus zahrnoval 40 s provozu při jmenovitém příkonu a 60 s, kdy byl stroj bez zatížení.
** V závislosti na tvrdosti dřeva.
*** Podle 2000/14/EC&2005/88/EC (zahrnuto K=3 dB(A))

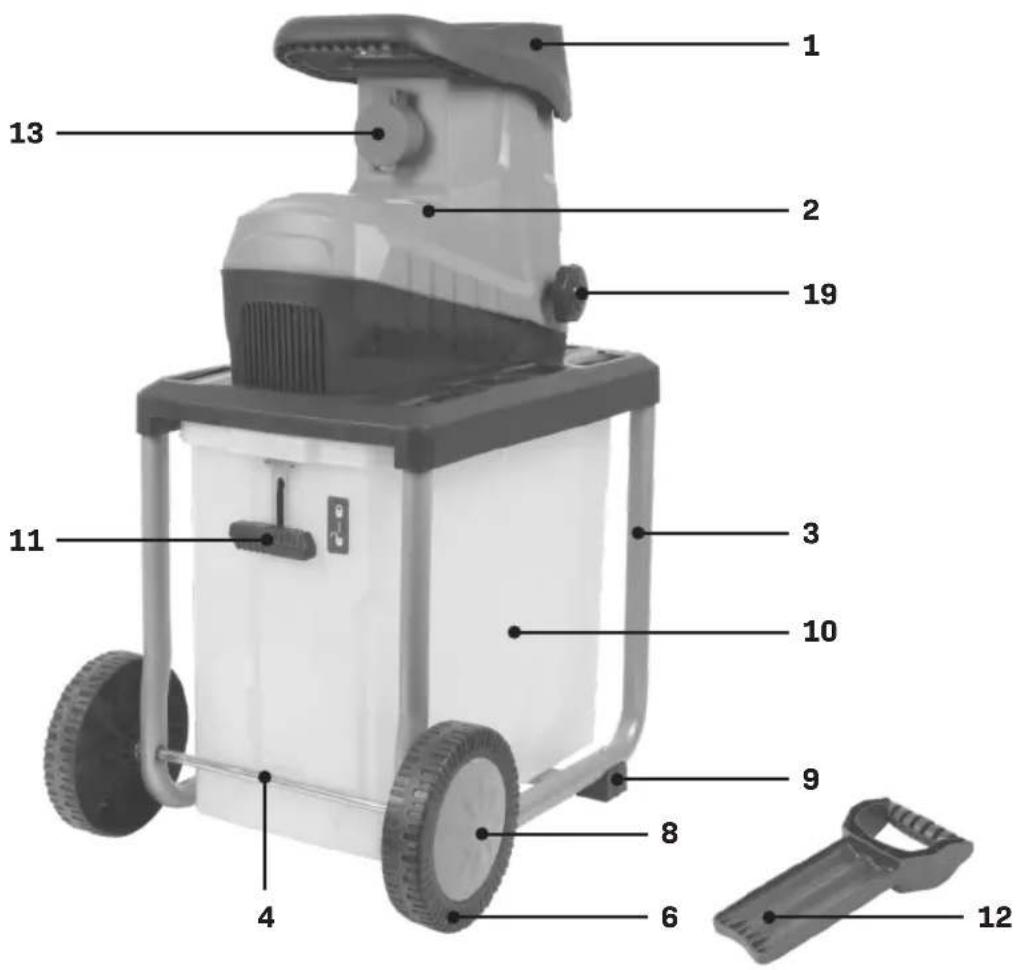

POPIS

Čísla v následujícím textu odkazují na obrázky na stranách 2-3.

1. Podávací násypka
2. Tělo stroje
3. Rám
4. Náprava
5. Podložka
6. Kolečko
7. Závlačka
8. Kryt kolečka
9. Patka
10. Sběrný box
11. Pojistná páčka
12. Tlačná tyč
    13.Zásuvka
13. Kontrolka napájení
14. Přepínač funkce
15. Tlačítko ZAP
16. Tlačítko VYP
17. Reset ochrany proti přetížení
18. Knoflík protiostří

3. SESTAVENÍ

Před sestavením nářadí vždy vypněte a odpojte zástrčku napájecího kabelu od síťové zásuvky.

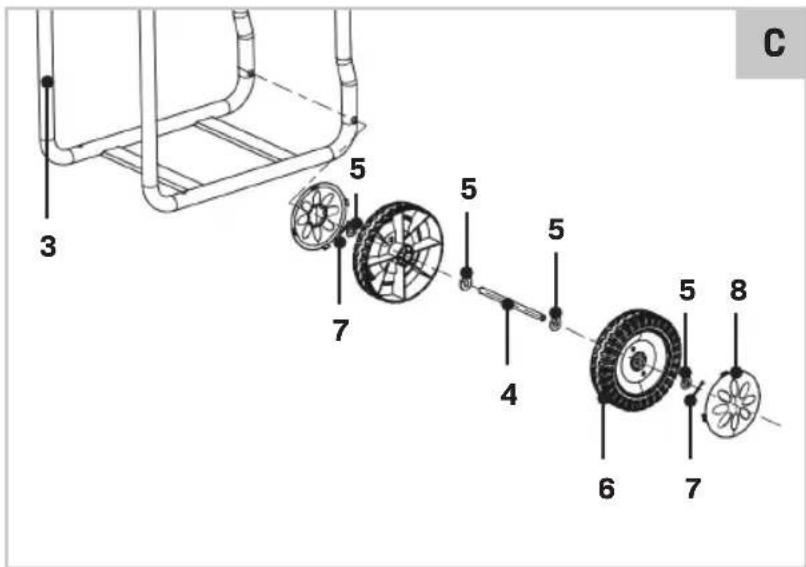

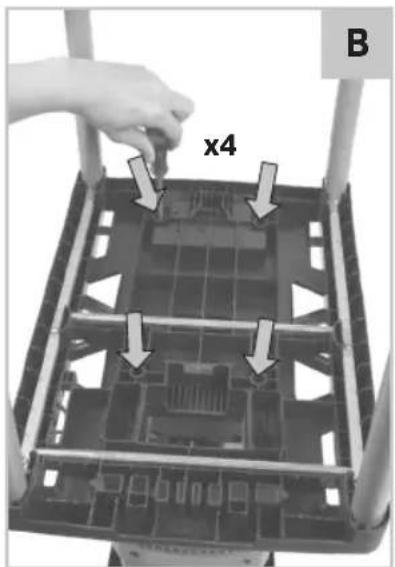

Nasazení koleček a rámu (obr. B & C)

1. Postavte tělo stroje (2) vzhůru nohama. Připevněte tělo stroje (2) k rámu (3) pomocí čtyř šroubů, které jsou součástí dodávky. Viz obrázek B.
2. Zasuňte nápravu (4) do dvou spodních otvorů v rámu (3).
3. Nasad'te na každou stranu nápravy podložku (5), kolečko (6) a další podložku (5). Pak zasuňte závlačku (7) skrz otvor na obou koncích nápravy (4) a poté rozevřením závlaček zajistěte kolečka na nápravě.
4. Nasadte na kolečko (6) příslušný kryt (8).

Nasazení patek a sběrného boxu (obr. A & D)

1. Připevněte dvě patky (9) k rámu (3) pomocí dodaných šroubů a křížového šroubováku.
2. Nasad'te sběrný box (10) s pojistnou páčkou (11) vpředu na vodicí lišty a zasuňte box úplně do rámu (3).
3. Zajistěte pojistnou páčku (11) na místě jejím zatlačením směrem nahoru.

4. POUŽITÍ

Pokud začne stroj neobvykle vibrovat (zkontrolujte okamžitě):

• zkontrolujte možné poškození,
• vyměňte nebo opravte veškeré poškozené součásti,
• zkontrolujte, zda nejsou některé součásti uvolněné, a dotáhněte je.

Okamžitě vypněte stroj v následujících případech:

• vždy, když stroj opouštíte,
• před odstraněním nahromaděného materiálu ze stroje,
• před kontrolou, čištěním nebo jinou prací na stroji,
• po nárazu do neznámého předmětu. Zkontrolujte stroj, zda není poškozen, a před opětovným nastartováním a používáním stroje provedte opravy;

Vždy postavte stroj na pevný a rovný povrch. Nikdy nenaklánějte ani nepřemistůjte stroj, když motor běží.

Zapnutí/vypnutí stroje (obr. A & E)

Nikdy se nepokoušejte strkat ruku do podávací násypky (1). Chcete-li materiál vtlacit do drticí komory, použijte tlačnou tyč (12).

• Zapojte prodlužovací kabel do zásuvky (13) a zkontrolujte, zda svítí kontrolka napájení (14).
• Ověřte, že je podávací násypka (1) prázdná.
• Z důvodu bezpečnosti se zahradní drtič nerozběhne, dokud není pojistná páčka (11) zajištěna v horní poloze. Chcete-li zahájit drcení, musíte posunout přepínač funkce (15) směrem dolů a potom stisknout tlačítko ZAP (16). Chcete-li použít zpětný režim, přesuňte přepínač funkce (15) směrem nahoru a potom stiskněte tlačítko ZAP (16). Stroj začne vracet materiál. Zpětný režim se používá, když bylo do stroje vloženo příliš mnoho materiálu a hrozí jeho ucpání.
• Chcete-li stroj vypnout, musíte nejprve stisknout tlačítko VYP (17) a potom přesunout přepínač funkce (15) do neutrální střední polohy.

Pokyny pro obsluhu

• Větve a odpad z prořezávání se hůře drtí v závislosti na stáří a suchosti dřeva. Nejlepších výsledků dosáhnete drcením měkkých a čerstvě ostříhaných větviček.
• Vhodnost drtiče pro drcení zahradního odpadu, který je měkký a obsahuje velké množství tekutiny (např. jádrové ovoce, vlhký rostlinný odpad), je omezená. Tento materiál může být kompostován bez drcení.
• Sběrný box (10) vyprázdněte, když je naplněn na 80 %. Sběrný box (10) se plní nerovnoměrně pod vypadávacím otvorem. Pokud je vypadávací otvor ucpán rozdrceným materiálem, má to negativní vliv na výkonnost stroje.
• Vložte materiál, který chcete zpracovat, do podávací násypky (1). Materiál je do stroje vtahován automaticky. Můžete použít tlačnou tyč (12) k usnadnění podávání do stroje.
• Před uskladněním vždy nechejte stroj vychladnout.

Kvůli bezpečnosti vyměňte opotřebené nebo poškozené díly. Používejte pouze originální náhradní díly a příslušenství.

Nastavení protiostří pomocí knoflíku

Uvnitř stroje se nachází řezací válec a protiostří. Pro optimální výkon jsou obě části dokonale seřízeny ve výrobě. Pouze pokud dojde k opotřebení, je nutné protiostří seřídit. Takové opotřebení se projevuje sníženým výkonem stroje: drcený materiál se pouze stlačí a opouští stroj v dlouhých řetězcích. Pro správné nastavení zapněte stroj a přesuňte přepínač funkce směrem dolů, poté otáčejte knoflíkem (19) ve směru hodinových ručiček, dokud se drticí jednotka lehce nedotkne protiostří. Tento dotyk je slyšet, když stroj běží. Po dosažení tohoto bodu otočte knoflíkem (19) o půl otáčky PROTI směru hodinových ručiček.

Ochrana před restartem

Tato ochrana zabraňuje náhodnému spuštění stroje po výpadku napájení. Po obnovení napájení musíte stroj znovu zapnout ručně.

Ochrana proti přetížení a ucpání stroje

Pokud je stroj vystaven vysokému zatížení (např. dojde k zaseknutí drticího válce), zastaví se po několika sekundách.

• Přesuňte přepínač funkce (15) do neutrální střední polohy.
• Počkejte alespoň jednu minutu, než stisknete tlačítko pro reset ochrany proti přetížení (18).
• Přesuňte přepínač funkce (15) do horní polohy, aby mohl stroj vrátit uvízlý materiál.
• Stisknutím tlačítka ZAP (16) stroj zapněte.
• Zkontrolujte, zda se ucpání uvolní, když přesunete přepínač funkce (15) do spodní polohy. Pokud se ucpání neuvolní, výše uvedené kroky zopakujte. Pro lepší výsledek lze knoflík protiostří (19) otočit proti směru hodinových ručiček, aby se vytvořila větší vzdálenost mezi drticím válcem a protiostřím. Po odstranění ucpání pak musí být poloha protiostří jemně doladěna pomocí knoflíku (19), jak je popsáno v kapitole „Nastavení protiostří pomocí knoflíku“!

5. ÚDRŽBA

Před prováděním jakéhokoli úkonu údržby toto nářadí vždy odpojte od napájecího zdroje.

Váš zahradní drtič byl navržen tak, aby fungoval dlouhou dobu s minimálními nároky na údržbu. Nepřetržitý uspokojivý provoz závisí na řádné péči a pravidelném čištění.

• Udržujte drtič čistý a suchý.
• K čištění drtiče používejte pouze jemný čisticí prostředek a vlhký hadřík. Nedovolte, aby se do nářadí dostala jakákoli kapalina a nikdy žádnou část nářadí neponořujte do kapaliny. Nepoužívejte žádné čisticí prostředky s abrazivy nebo rozpouštědly.
• Při údržbě zahradního drtiče mějte na paměti, že i když je zdroj napájení vypnutý, kvůli blokovací funkci bezpečnostního zařízení se může drtič stále pohybovat.
• Po dokončení práce stroj důkladně vyčistěte, abyste odstranili veškerý prach a nečistoty, a opravte nebo vyměňte všechny vadné díly.
• Udržujte zařízení, zejména jeho větrací otvory, vždy čisté.
• Nikdy nestříkejte vodu na tělo zařízení!
• Udržujte všechny matice, šrouby a vruty řádně utaženy, abyste zajistili bezpečný provozní stav tohoto zařízení;
• Opravy a práce popsané v tomto návodu smí provádět pouze kvalifikovaný a oprávněný personál.
• Používejte pouze originální příslušenství a originální náhradní díly. Části, jejichž výměna není vysvětlena, smí vyměňovat výhradně výrobce. Použití jiných náhradních dílů může mít za následek nehodu / zraněním uživatele. Za žádné takové škody výrobce neručí.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EU týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

ZÁRUKA

Výrobky VONROC jsou vyvíjeny v souladu s poža- davky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem

původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC.

Z této záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;
• Běžné opotřebení;
• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;
• Byly použity neoriginální náhradní díly.

Výše uvedené představuje jedinou záruku poskytovanou společností, at už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné ani následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Specifikace mohou být změněny bez dalšího upozornění.

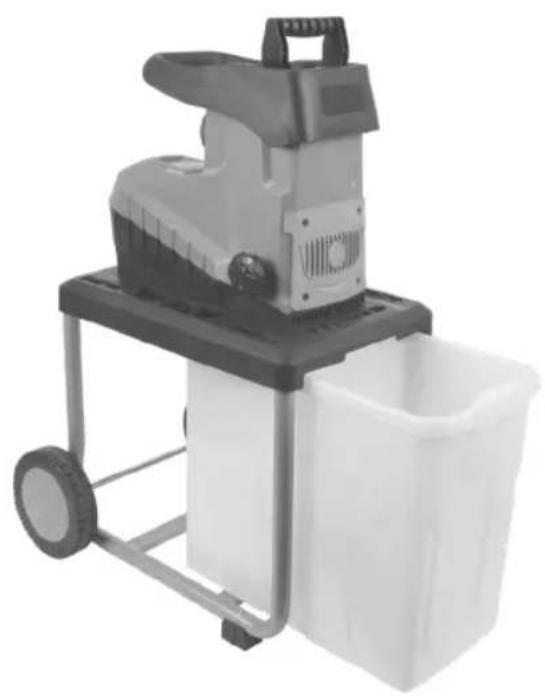

DECLARATION OF CONFORMITY GS503AC - SHREDDER SILENT

(EN) We declare under our sole responsibility that this product is in conformity with directive 2011/65/EU of the European parliament and of the council of 8 June on the restriction of the use of certain hazardous substances in electrical and electronic equipment is in conformity and accordance with the following standards and regulations:
(DE) Der Hersteller erklärt eigenverantwortlich, dass dieses Produkt der Direktive 2011/65/EU des Europäischen Parlaments und des Rats vom 8. Juni 2011 über die Einschränkung der Anwendung von bestimmten gefährlichen Stoffen in elektrischen und elektronischen Geräten entspricht. den folgenden Standards und Vorschriften entspricht:
(NL) Wij verklaren onder onze volledige verantwoordelijkheid dat dit product voldoet aan de conform Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur en in overeenstemming is met de volgende standaarden en reguleringen:
(FR) Nous déclarons sous notre seule responsabilité que ce produit est conforme aux standards et directives suivants: est conforme à la Directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 concernant la limitation d'usage de certaines substances dangereuses dans l'équipement électrique et électronique.
(ES) Declaramos bajo nuestra exclusiva responsabilidad que este producto cumple con las siguientes normas y estándares de funcionamiento: se encuentra conforme con la Directiva 2011/65/UE del Parlamento Europeo y del Consejo de 8 de junio de 2011 sobre la restricción del uso de determinadas sustancias peligrosas en los equipos eléctricos y electrónicos.
(IT) Dichiariamo, sotto la nostra responsabilità, che questo prodotto è conforme alle normative e ai regolamenti seguenti: è conforme alla Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio dell'8 giugno 2011 sulla limitazione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.
(SV) Vi garanterar på eget ansvar att denna produkt upp fyller och följer följande standarder och bestämmelser: uppfyller direktiv 2011/65/EU från Europeiska parlamentet och EG-rådet från den 8 juni 2011 om begränsningen av användning av farliga substanser i elektrisk och elektronisk utrustning.

(DA) Vi erklærer under eget ansvar, at dette produkt er i overensstemmelse med følgende standarder og bestemmelser: er i overensstemmelse med direktiv 2011/65/EU fra Europa-Parlamentet og Rådet af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.
(PL) Deklarujemy na własną odpowiedzialność, że ten produkt spełnia wymogi zawarte w następujących normach i przepisach: jest zgodny z Dyrektywą 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.
(RO) Declarăm prin aceasta cu răspunderea deplină că produsul acesta este în conformitate cu următoarele standarde sau directive: este în conformitate cu Directiva 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 cu privire la interzicerea utilizării anumitor substanțe periculoase la echipamentele electrice și electronice.
(PT) Declaramos por nossa total responsabilida-de que este produto está em conformidade e cumpre as normas e regulamentações que se seguem: está em conformidade com a Directiva 2011/65/EU do Parlamento Europeu e com o Conselho de 8 de Junho de 2011 no que respeita à restrição de utilização de determinadas substâncias perigosas existentes em equipamento eléctrico e electrónico.
(HU) Felelősségünk teljes tudatában kijelentjük, hogy ez a termék teljes mértékben megfelel az alábbi szabványoknak és előírásoknak: je v souladu se směrnicí 2011/65/EU Evropského parlamentu a Rady EU ze dne 8. června 2011, která se týká omezení použití určitých nebezpečných látek v elektrických a elektronických zařízeních.
(CS) Na naši vlastní zodpovědnost prohlašujeme, že je tento výrobek v souladu s následujícími standardy a normami: Je v súlade s normou 2011/65/EÚ Európskeho parlamentu a Rady z 8. júna 2011 týkajúcej sa obmedzenia používania určitých nebezpečných látok v elektrickom a elektronickom vybavení.

EN 60335-1, EN 50434, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2006/42/EC, 2014/30/EU, 2000/14/EC ANNEX V & 2005/88/EC, 2012/19/EU, 2011/65/EU

Zwolle, 01-06-2022 H.G.FRosberg CEO

VONROC • Lingenstraat 6 • 8028 PM Zwolle • The Netherlands

VONROC®

BUILD YOUR FUTURE

©2022 VONROC

WWW.VONROC.COM

2206-21
