Před uvedením stroje do provozu si dokonale prostudujte tento návod, dbejte všech udaných pokynů pro provoz a sestavení stroje provedte presně podle návodu.

Obsah dodávky 39
Prohlášení o shodě	39
Hodnoty hluku 40
Symboly na přístroji / uvedené v návodu 40
Okruh působnosti stroje 40
Zbytková rizika 41
Bezpečná práce 41
Popis přístroje / Náhradní díly 41
Montáz	41
Příprava k provozu 42
Uvedení do provozu 42
Sítové připojení	42
Zapínač / vypínač	42
Odsávání prachu a pilin 43
Nastavení na pile 43
Nastavení rozvíracího klínu 43
Nastavení výšky řezu	43
Nastavení šikmého řezu	43
Nasazení a nastavení dorážky příčného řezu	43
Montáz a nastavení dorážky podélného řezu 43
Práce s pilou 44
Řezání úzkých materiálů (kusů)	44
Řezání širokého materiálu	44
Příčné a šikmé řezy	44
Podélné řezání se sklonem	44
Údržba a čištění	44
Údržba	44
Čistění	45
Transport	45
Skladování	45
Možné poruchy	46
Technická data	47
Záruka	47

Obsah dodávky

Po rozbalení zkontrolujte obsah z hledisek

▶ Úplnosti částí
▶ event. škod způsobených dopravou

Zjištěné nedostatky ihned sdělte svému prodejci. Na pozdější reklamace nebude brán zřetel.

• Okružní stolní pila T 250 N-3 s
  – přívodním kabelem a zástrčkou
  – pilovým kotoučem z tvrdokovu: ∅ 250 x 1,8/2,8 x ∅ 30 mm; 40 zubů
  • 4 nohy
  • 2 vzpěry krátké
  • 2 vzpěry dlouhé
  • 4 návleky na spodek nohou
  • 2 dodatečné vzpěry
  • Kryt s otvorem na odsávání
• rozvíracím klínem
  • Dorážky podélného řezu
• Příčného řezu
  • Prodloužení stolu
  • 2 opěrami pro prodloužení stolu
  • 2 rozšířeními stolu
  • 4 vzpěry pro rozšíření pracovního stolu
• Posunovací přípravek
  • Hadice na odsávání
  • Sáček se šrouby
  • 2 montážní klíče pro výměnu pilového kotouče
  • Návod k použití
• Bezpečnostní pokyny pro kotoučové stolní pily
  • Montáž- a návod na obsluhu
  • Záruční prohlášení

ES Prohlášení o shodě

Č. (S-No.): 26382

podle směrnice ES č: 2006/42 ES

na vlastní zodpovědnost, že výrobek

Tischkreissäe (Stolní cirkulární pila)

Model Modell M1H-ZP5-250A-1, Typ T 250 N-3

Seriové číslo: 000001 – 020000

odpovídá ustanovením EU-směrnicím, rovněž ustanovením následných směrnic:

2014/30/EU a 2011/65/EU.

Následující normy byly použity:

EN 62841-1:2015; EN 62841-3-1:2014/A11:2017

EN 55014-1:2017; EN 55014-2:1997/A2:2008;

EN 61000-3-2:2014; EN 61000-3-3:2013

Zplnomocněná osoba pro tvorbu technických podkladů:

Altrad Lescha Atika GmbH – Technické oddělení

Josef-Drexler-Str. 8 - 89331 Burgau – Germany

i.A. G. Koppenstein, Řízení konstrukce

Hodnoty hluku

DIN EN ISO 3744

Provoz stroje se seriovým pilovým listem.

Hladina akustického výkonu	Hladina akustického tlaku na pracovišti
L_WA = 107 dB(A) L	_pA = 94 dB(A)

Měřicí bezpečnostní činitel: 3 dB

Udané hodnoty jsou emisní a na jistých pracovištích nemusí naměřeným odpovídat. Ač je souvislost mezi hodnotami emisními a imisními (hladin hluku), nelze zodpovědně určit, zda dodatečná bezpečnostní opatření jsou či nejsou nutná. Faktory, které určují přijímané (imisní) hodnoty hluku na pracovišti jsou mj. doba působení hluku, vybavení pracoviště, počet strojů, e vent.další zdroje jiného hluku. Povolené hlukové hodnoty mohou v různých zemích být odlišné. Tato informace pouze může pomoci uživateli o lepším odhadu působení hluku a event. zdravotních ohroženích.

Symboly na přístroji

	Před uvedením do provozu si přečtěte tento návod k obsluze a bezpečnostní pokyny a dodržujte je.
	Noste ochranu očí a sluchu.
	Noste protiprašný respirátor
	Před opravou, údržbou nebo čištěním vždy vypněte motor a odpojte stroj od sítě.
	Chraňte před deštěm a vlhkostí. Chraňte před vlhkostí.
	Riziko zranění prstů a rukou pilovým kotoučem.
	Výrobek je v souladu s evropskými směrnicemi platnými pro specifiku těchto produktů.
	Stroj ochranná třída II (ochranná izolace).
	Elektrické stroje nepatří do domácího odpadu. Stroje, jejich součásti a příslušenství jakož i balení odkládejte do recyklačních sběrných míst.Podle evropské směrnice 2012/19/EU o elektro- a elektronických starších přístrojích je nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

Symboly uvedené v návodu

	Hrozící nebezpečí nebo nebezpečná situace. Nerespektování těchto pokynů může způsobit zranění nebo věcné škody.
	Důležitá upozornění ke správnému zacháení s pilou. Nedodržení znamená možnost poruch či poškození pily.
	Pokyny pro uživatele. Tyto pokyny vám pomohou optimálně využít všechny funkce.
	Montáž, obsluha a údržba. Zde je popsáno vše co. Je třeba učinit.
	Vezměte si, prosím, přiložený montážní návod a návod k obsluze k ruce, jestliže text na obrázcích to vyžaduje.

Okruh působnosti stroje

■ Stolní okružní pila je určena výhradně k podélnému a příčnému řezání masivního dřeva a deskových materiálů, jako jsou dřevotřískové desky, laťovky a středně tvrdé vláknité desky čtvercového a obdélníkového průřezu za použití pilových kotoučů z tvrdokovu, přičemž se smějí používat jen pilové kotouče, které vyhovují normě EN 847-1.
■ Průměr pilového kotouče musí být 250 mm.
- Používání pilových kotoučů z ocele HSS (vysoce legovaná rychlořezná ocel) není přípustné, protože tato ocel je tvrdá a lámavá. Vzniká riziko zranění po ulomení pilového kotouče a odmrštění jeho kousků.
- Rezání kulatého materiálu (kulatina, palivové dřevo a pod..) není dovoleno.
- Pila se nesmí používat k polodrážkování nebo drážkování.
- Nepoužívejte pilu k frézovacímu řezání (v obrobku ukončené drážky).
- Rezaný materiál musí, při rezání, jistě ležet na pracovní desce a mít vždy možnost jistého vedení.
- Do této kapitoly patří též dodržení výrobcem předepsaných Pokynů z hlediska údržby, péče a event.oprav či čištění stroje.
- Pro provoz je rovněž nutné znát platné předpisy pro případ úrazu, stejně jako zásady první pomoci a bezpečnostnětechnická pravidla.
- Každé jiné použití stroje nespadá do okruhu působnosti. Stroje a jestliže při takovém užití vzniknou škody, veškerá rizika z nich plynoucí jdou na vrub uživatele.
- Stejně veškeré úpravy na stroji ruší ručení výrobce pro jakékoliv škody.
- Pila smí být sestavována, provozována a udržována pouze osobami, které jsou plně seznámeni s veškerými nebezpečími. Event.opravy pily smí, vedle výrobce,provádět pouze autorizovaný servis.
- Stroj nesmí být provozován v explozivním prostředí a ani na dešti.
- Kovové části (hřebíky atd.) je třeba z řezaného materiálu před řezáním vyjmout.

Zbytková rizika

I při dodržení vekerých předpisů a bezpečnostních pokynů nelze vyloučit díky konstrukci a určení stroje jistá zbytková rizika.

Tato lze minimalizovat pouze dokonalou znalostí a hlavně dodržováním vekšrých bezpečnostních pokynů a dodržením všech bodů obsažených v kapitole "okruh působnosti stroje".

Při vlastní práci ohleduplnost a opatrnost zmenšují rizika zranění nebo jiných škod.

• Riziko zranění prstů a rukou nástrojem (pilovým kotoučem) nebo obrobkem, např. při výměně pilového kotouče.
  ■ Zranění prostřednictvím odlétnuvšich částic.
  ■ Zpětný náraz řezaného kusu nebo jeho části.
  ■ Prasknutí a odmrštení pilového kotouče ven.
• Ohrožení el.proudem při použití vadného el.přípoje.
• Dotknutím se částí stroje, které jsou pod napětím.
• Poškození sluchu při dlouhodobé práci bez ochrany uší.
• Ohrožení zdraví při vdechnutí dřevného prachu při práci Bez odsávání.

Další rizika nejsou vyloučena.

Bezpečná práce

! VAROVÁNÍ

Přečtěte si pozorně všechny bezpečnostní pokyny a upozornění. Opomenutí dodržení bezpečnostních pokynů a upozornění může přivodit úraz el. proudem, požár nebo vážné zranění.

Bezpodmínečně respektujte separátně přiložené „Všeobecné bezpečnostní pokyny pro kotoučové stolní pily“.

Uschovejte pro další použití všechny bezpečnostní pokyny a upozornění.

Popis přístroje / Náhradní díly

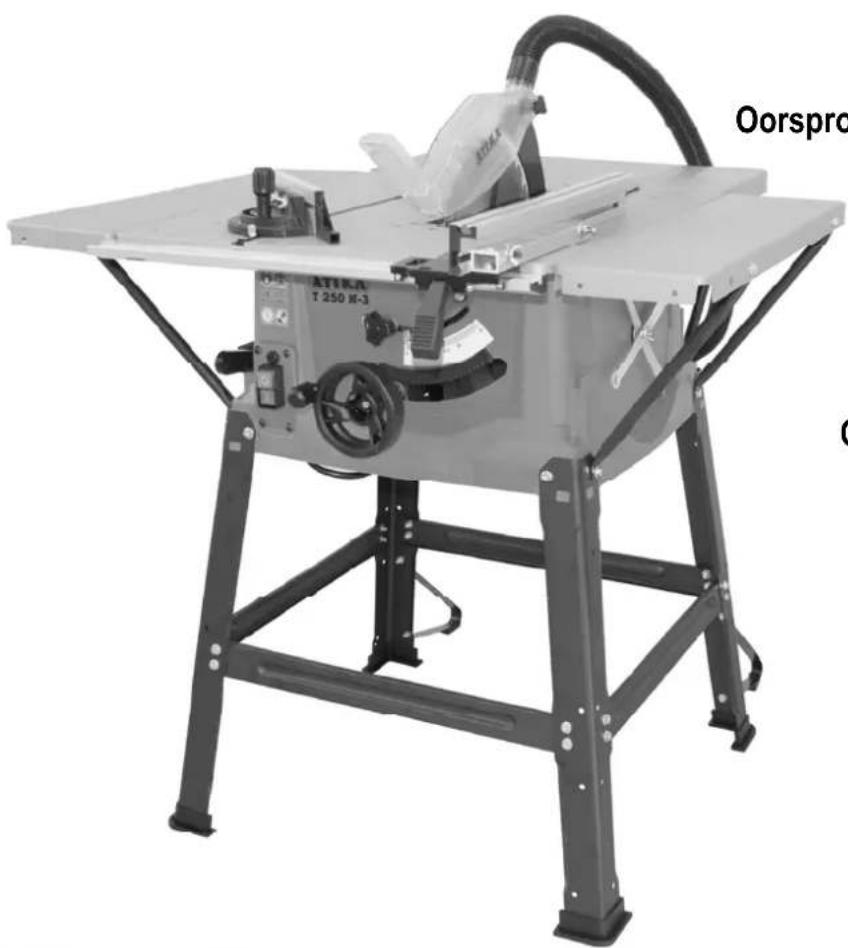

1

Pož.Č.	Objednacíčíslo	Označení
2	366279	Stolové nohy (stojmy)
3	366281	Spojovací vzpěra-krátká C
4	366280	Spojovací vzpěra – dlouhá B
5	366266	Pilový kotouč
6	×	Klika pro změnu výšky
7	366504	Ochranný poklop
8	366505	Rozvírací klín
9	366261	Odsávací hadice
10	×	Deska stolu
11	366254	Příčný doraz kompl.
11A	×	Dorazová lišta
12	366255	Stolová vložka
13	366506	Podélný doraz
13A	×	Dorazové pravítko

14	366271	Ruční kolo pro šikmé nastavení
15	366272	Stavěcí šroub pro šikmé nastavení
16	×	Hlavní vypínač
17	×	Ochrana motoru
18	366270	Odsávací hrdlo pilin
19	366275	Posuvná tyč
22	366268	Příruba pilového kotouče 37
23	366269	Stavěcí šroub pro pilový kotouč 37
24	366257	Stavěcí šroub pro šikmé nastavení
25	×	Upínací páka pro podélný doraz
26	366288	Bezpečnostní samolepka
27	366282	Dodatečná vzpěra
28	×	Stupnice pro šikmé nastavení
29	366283	Pryžový návlek na nohy
30	366273	Očkový klíč SW10/21
31		Očkový klíč SW10/13
32	366507	Rozšíření stolu
33	366508	Prodloužení stolu
34a	366509	Podpěra pro rozšíření stolu vpravo
34b	366510	Podpěra pro rozšíření stolu vlevo
35	366511	Podpěra pro prodloužení stolu
36	366513	Vzpěra pro rozšíření stolu

Montáž

Vezměte si, prosím, přiložený montážní návod a návod k obsluze k ruce.

① Nejprve utáhněte všechny šroubové spoje jen rukou.

2 Položte pilu deskou stolu dolů na vhodnou pracovní plochu.
3 Potom přiložte k desce stolu (10) rozšíření stolu (32) a prodloužení stolu (33). Připevněte rozšíření stolu a prodloužení stolu k desce stolu.
4 ⓘ Podpěry jsou různě dlouhé. Podpěra pro rozšíření stolu vpravo (34a) Podpěra pro rozšíření stolu vlevo (34b) Podpěra pro prodloužení stolu (35)
5 Nejprve na pilu připevněte nohy stolu (2) s příslušnými vzpěrami. Nejprve z těla zařízení vyšroubujte šestihranné šrouby M6 x 12.
6 Potom připevněte vzpěry na rozšíření stolu resp. prodloužení stolu.
7 Připevněte vzpěry Ⓑ (4) a Ⓒ (3) na nohy stolu. ① Vzpěry jsou různě dlouhé.
8 Připevněte na nohy stolu nejprve dlouhé vzpěry Ⓑ (4).
9 Poté připevněte obě krátké vzpěry © (3).
10 Připevněte spojovací výztuhu (29) na jednotku přístroje.
11 Namontujte prídavné vzpěry (27).

i Všechny šroubové spoje pevně utáhněte.

Pilu obrat'te, aby stála na nohách stolu.

Nastavte přídavné vzpěry (27) tak, aby se dotýkaly podlahy.

12 Pomocí kliky (6) přemístěte pilový list (5) do nejvyšší polohy.

CZ

13 Vyjměte vložku stolu (12).
14 Povolte šroub (A) a zasuňte roztahovací klín (8) do uchycení.
15 Nastavte vzdálenost mezi pilovým listem a roztahovacím klínem (8). Vzdálenost musí činit 3 až 8 mm.

Šroub (A) opět utáhněte.

16 Upevněte ochranný kryt (7) na roztahovací klín (8).

① Nedotahujte šroub (B). Ochranný kryt se musí po nadzdvihnutí automaticky vrátit zpět na stolovou desku.
17 Nastrčte odsávací hadici (9) na přípojku na ochranném krytu (7) a na hrdlo odsávání pilin (18) na skříni.
18 Připevněte dorazovou lištu (11A) k příčnému dorazu.
33 Zastrčte posouvací tyč (19) do určeného držáku.

Příprava k provozu

i Pro zajištění bezvadné funkce stroje dodržujte následující pokyny:
- Pilu postavte na místo, které splňuje následné podmínky:

– Protismykové
– Protiskluzné
- Rovné
- Pevné
— s dostatečným osvětlením

Před každým použitím kontrolujte:

⇒ přípojný kabel na poškození nepoužívejte defektní kabely.
⚠ kryt kotouče musí být v pořádku
⇒ kryt kotouče musí být v pořádku

- Zkontrolujte, zda není ochranný kryt viditelně poškozen. Poškozené ochranné kryty se nesmí používat.

- Zvedněte ochranný kryt a potom ho uvolněte. Musí se automaticky spustit zpět až na stolovou desku pily.

→ rozvírací klín (viz nastavení rozv. klínu)
→ zda je stolová vložka v řádném stavu pro provoz

Opotřebovanou nebo poškozenou vložku stolu neodkladně vyměňte (vyražená řezaná mezera).

→ funkci posunovacího přípravku

Používejte pouze posunovací přípravek dodaný výrobcem se zařízením.

→ je-li pilový kotouč v bezvadném stavu pro provoz

Nepoužívejte popraskané pilové kotouče, nebo takové které změnily svoji formu.

Nepoužívejte pilový kotouč z rychlořezné oceli (HSS).

Uvedení do provozu

Směr otáčení pilového kotouče

Dbejte na to, aby směr otáčení kotouče odpovídal směru otáčení vyznačenému na krytu kotouče.

Volba kotouče

⚠ Dbejte na to, aby používané pilové kotouče byly vždy ostré a nebyly nijak poškozené a otvor uprostřed měl rozměr 30 mm v průměru.

• Nepoužívejte pilové kotouče z rychlořezné ocele (HSS), protože tato ocel je tvrdá a lámavá, používat se smí pouze nástroje podle EN 847-1.
  ⚠️ Používání jiných nástrojů a jiného příslušenství pro Vás může znamenat nebezpečí poranění.
• Dbejte, aby pilový list měl rozměry uvedené v kapitole "Technické údaje" a byl vhodný pro materiál obrobku.

Seriově dodávané pilové kotouče jsou určeny pro řezání dřeva a většiny umělých hmot.

Pro jiné řezané materiály je nutno zvolit vhodné pilové listy.

Při řezání umělé hmoty zamezte přehřivání na vrcholech pilových zubů, aby nedocházelo k tavení obráběného materiálu.

Sít'ové připojení

Porovnejte napětí uvedené na typovém štítku přístroje, např. 220 – 240 V, se síťovým napětím a připojte stroj do příslušné zásuvky, která je podle předpisů.

Použijte kabel resp.prodlužovací kabel podle IEC 60245 (H 07 RN-F) s příčným průřezem

■ 1,5 mm² při délce kabelu do 25 m
■ 2,5 mm do délky kabelu přes 25 m

i Motor na střídavý proud:

Použijte ochrannou zásuvku, napětí 220 – 240 V s jištěním chybného proudu (FI spínač 30 mA).

Při nepříznivých podmínkách sitě může při zapínání přístroje dojít ke krátkému poklesu napětí, které může ovlivnit jiné přístroje (např. pohasnutí světla).

Při impedanci sítě Z_max 0,346 Ω se takové poruchy neočekávají.

Zapínač / vypínač

⚠ Nepoužívejte žádné přístroje, u kterých se nedá spínač zapínat a vypínat. Poškozené spínače se musejí dát k opravě nebo výměně do servisu.

19

Zapnutí stroje

Stiskněte zelené tlačítko ( I ) na spínači.

Při výpadku proudu se stroj automaticky vypne. Nové zapnutí se provede opětovným stisknutím zeleného knoflíku.

Vypnutí

Stiskněte červené tlačítko (O) na spínači.

Ochrana motoru

Motor je vybaven ochranným vypínačem, který vypne při přetížení motoru.

Teprve po přestávce na vychladnutí (cca 5 -10 minut) je možné motor opět zapnout.

K tomu stiskněte nejprve

1. malý knoflík (17)
2. poté stiskněte zelený knoflík ( I ) pro nastartování.

Odsávání prachu a pilin

Dřevěný prach, který vzniká během provozu, brání potřebnému náhledu a je částečně zdraví škodlivý.

Když se stroj nepoužívá venku, musí se připojit zařízení na odsávání pilin (např. malý prěnosný odlučovač).

Odsávání třísek

K nátrubku pro odsávání třísek (18) (∅ 40 mm) připojte zení na odsávání třísek nebo malý vysavač přes vhodný potér. 1

Rychlost vzduchu v nátrubku odsávání by měla činit ≥ 20 m/sec.

Pro odsávání zdraví ohrožujících, karcinogenních nebo suchých prachů použijte speciální odsavač.

Seřízení pily

Před seřizováním vytáhněte zástrčku přívodního kabelu ze zásuvky.

Nastavení rozvíracího klínu

Rozvírací klín je důležité výrobní a ochranné zařízení, zé zabraňuje zpětnému úderu obráběného kusu.

Dodávaný rozvorný klín je nutné vždy používat.

Pro zajištění funkce rozvíracího klínu musí být správně nastavená vzdálenost od ozubeného věnce pilového listu.

Nastavení rozvíracího klínu

Nastavení rozvíracího klínu najdete v kapitole „Údržba → Výměna pilového listu“.

20 Nastavení výšky řezu

Výška řezu se dá nastavit klikou (6) plynule od 0 – 85 mm.

Před nastavením výšky řezu utáhněte stavěcí šroub pro šikmé nastavení (15).

Výšku řezu nastavte vždy zhruba 5 mm výše než je výška řezaného materiálu.

21 Nastavení šikmého řezu

Tento úkon nelze provádět při zapnuté pile. Motor musí být vždy vypnut.

Nastavení od 0 do 45 Gr.

1. Uvolněte stavěcí šroub (9).
2. Otáčejte ručním kolem, až dosáhnete požadovaného úhlu (0° - 45°).
3. Zajišťovací šroub opět pevně utáhněte.

Nasazení a nastavení dorážky příčného řezu

Dodávaná dorážka příčného řezu slouží pro příčné a příčně-šikmé řezy.

Dbejte na správné nastavení dorážek (viz „Práce s pilou“).

Nasazení dorážky příčného řezu na pracovní desku.

Zasuňte do obou drážek na desce.

Nastavení úhlu

Uvolněte ruční držadlo dorážky příčného řezu točením. Ize dorážku nastavit do žádaného úhlu. Po nastavení opět něte.

Montáž a nastavení dorážky podélného řezu

Dorážku podélného řezu vložte na pracovní stůl

Podélný doraz (13) se může namontovat napravo nebo nalevo od pilového kotouče.

Pro připevnění dorazového pravítka na druhé straně dorazu.

■ 24 povolte obě křídlaté matice (D)
■ 25 sejměte dorazové pravítko (13A)
- odšroubujte obě křídlaté matice a šrouby vytáhněte
- šrouby prostrčte z druhé strany dorazem a několika otáčkami našroubujte křídlaté matice
■ nasuňte opět dorazové pravítko
- křídlaté matice pevně utáhněte
■ 25 uvolněte upínací páku (25), vytáhněte podélný doraz z vodicí drážky
■ 26 Zasuňte podélný doraz na druhé straně pilového listu do vodicí drážky a pro sevření stiskněte upínací páku (25) dolů.

Dbejte na správné nastavení dorážek (viz „Práce s pilou“).

Nastavení podélného dorazu 27

1. Nasadte podélný doraz (13) do vodicího profilu (24) u stolu.
2. Nastavte požadovaný rozměr a stlačte páku (25) dolů.
3. Abyste dosáhli přesného řezu, provedte predem zkušební řez a doraz seriđte.

Práce s pilou

Předtím, než začnete pracovat, věnujte pozornost následujícím bezpečnostním pokynům, aby se co nejvíce snížilo nebezpečí poranění.

• Nasazení a montáž krytu kotouče, rozvíracího klínu a pilového kotouče je v pořádku?
• Pilový kotouč je dostatečně ostrý?
• Dorážky jsou správně nasazené a posunovací přípravek je připraven?
  ■ Pracoviště je připraveno (vyklízeno atd.)?
• Přístroj nesmíte uvádět do provozu aniž jste se seznámili s veškerým návodem a zabezpečili splnění veškerých bezpečnostních pokynů a stroj smontovali a připravili k práci dle návodu a popisu!

Před změnami nebo nastavováním na pile (např. výměnou pilového kotouče atd.)

• vypněte pilu
• vyčkejte na úplné zastavení pilového kotouče
• vytáhněte zástrčku ze zásuvky

Především dbejte na následné body:

• Pracovní polohu zaujímejte vždy mimo nebezpečný okruh.
• Na opracovávaný kus vložte ruce naplocho s prsty vedle sebe. Rukama veďte řezaný materiál nejvýše k přední hraně ochranného krytu.
• Dbejte na to, aby se ochranný kryt automaticky spustil na obrobek.
• Nikdy neodstraňujte pilny, štěpiny a odřezky rukama.

V každém případě dbejte veškerých bezpečnostních pokynů.

Řezání úzkých materiálů (kusů)

(Šířka menší než 150 mm)

Ved'te materiál oběma rukama s použitím posunovacího připravku (19)

U materiálů velmi plochých a úzkých (šířka méně než 30 mm) použijte nižší vodící plochu na dorážce podélného řezu (13A).

Jestliže bude obrobek tenčí než 50 mm, použijte posuvný špalík.

Posuvný špalík/dřevěný posuvník si můžete snadno vyrobiti. Na vhodnou desku přišroubujte madlo pro dřevěný uvník (není součástí dodávky, objednací číslo 361700). unovací prkno má mít tyto rozměry:délka 300-400 mm,šířka 00 mm a výška(tlouštka) 15-20 mm. Je-li rukojeť kozena,je třeba ji ihned vyměnit.

Řezání širokého materiálu

- Ved'te materiál rukama na plocho se sevřenými prsty podél dorážky.

Příčné a šikmé řezy

• Zavedte dorážku příčného řezu do vodících drážek na stole. Nastavte žádáný úhel a vložte do dorážkových drážek.
• Zavedte dorážku příčného řezu do vodících drážek na stole. Nastavte žádáný úhel a vložte do dorážkových drážek.
  ■ Vložte řezaný kus do dorážkových kolejí.
• Držte materiál pevně a posunujte proti kotouči podél příčné dorážky.

Podélné řezání se sklonem

Nastavte pilový kotouč tak, jak je uvedeno v části „Nastavení pilového kotouče do nakloněné polohy“.

Po naklonění pilového kotouče vždy připevněte doraz ravou stranu.

Údržba a čištění

Před každou údržbou a čistěním

• vypněte pilu
  – vyčkejte do zastavení kotouče
• vytáhněte zástrčku ze zásuvky

Další práce spojené s údržbou a čištěním, které nejsou v této kapitole popsány, smí provádět jen výrobce nebo jím jmenované firmy.

Bezpečnostní zařízení, která byla odstraněna během údržby nebo čištění se musí bezpodmínečně opět připevnit a zkontrolovat.

Používejte jen originální díly. Jiné díly by mohly vést k nepředvídaným škodám a poraněním.

Údržba

Pokyny pro výměnu pilového listu

Před výměna pilového listu:

• vypněte pilu
• Vyčkejte na úplné zastavení pilového kotouče

• vytáhněte zástrčku ze zásuvky

• Nepoužívejte pilový kotouč z rychlořezné oceli (HSS).

• Nepoužívejte popraskané pilové kotouče, nebo takové které změnily svoji formu.
  ■ Použijte pouze ostré kotouče.
  ■ Používejte pouze vhodné pilové kotouče.
• Používejte jen pilové listy, jejichž maximální možné otáčky (viz potisk na pilovém listu) přinejmenším odpovídají otáčkám motoru uvedeným na pile (viz „Technická data“).
• Používejte jen pilové listy, jejichž šířka řezu je větší a jejichž tlouštka dle kmenového listu je menší, než tlouštka pilového listu.

Nebezpečí popálení! Krátce po řezání je pilový kotouč ještě horký. Nechte pilový list ochladit.

Riziko pořezání! Při výměně pilového kotouče noste rukavice.

Kdykoli je to proveditelné, noste pilové listy v nějaké schránce.

Výměna pilového kotouče:

20 Nastavte pilový kotouč do nejvyšší polohy.
34 Odstraňte ochranný kryt (7).
35 Vyjměte vložku stolu (12).
36 Nasad'te očkový klíč (30) na přírubu pilového listu (22) a očkový klíč (31) na šroub s šestihrannou hlavou (23). Pro povolení otáčejte očkovým klíčem (31) ve směru šipky.
37 Odstraňte šroub s šestihrannou hlavou (23) a přírubu pilového listu (22). List pily stáhněte. Vyjměte vložku stolu.

Vestavba listu pily se provádí v opačném pořadí.

Pilový list pevně utáhněte.

Dbejte na směr otáčení listu pily (viz šipku na listu pily).

Kontrola vzdálenosti / Nastavení dělícího klínu:

Pomocí kličky (6) vysuňte pilový kotouč (5) do nejvyšší polohy.

38 Změřte odstup mezi kotoučem a dělícím klínem (8). Vzdálenost musí činit 3 až 8 mm.

V případě potřeby:

39 Uvolněte šrouby (A) a nastavte správný odstup. Šroub (A) opět pevně utáhněte.

Nakonec zase namontujte vložku stolu a ochranný kryt.

Výměna vložky stolu 35

Opotřebovanou nebo poškozenou vložku stolu ihned vyměňte.

Uchovávání nástrojů

40

Čistění

i Dbejte následných pokynů aby funkce pily byla správná:

■ Nečistěte přístroj kropením vodou.
- Odstraňujte piliny a prach jen kartáčem nebo vysavačem.
- Čistěte a olejujte pravidelně všechny pohyblivé části.

i Nikdy nepoužívejte tuk!

Použijte např.olej na šicí stroje, řídký hydraulický olej nebo ekologický olejový sprej.

■ Zajistěte, aby byl pilový kotouč bez rzi a bez pryskyřice.
■ Stůl je třeba čistit od smoly.

Zbytky pryskyřice se mohou odstraňovat sprejem pro údržbu a ošetřování, který je běžně k dostání v obchodě.

- Pilový kotouč je opotřebitelný díl a po dlouhém nebo častém používání se otupí.

V tom případě je třeba jej vyměnit či nechat nabrousit.

Transport

Před každou změnou místa stroje je třeba jej odpojit od sítě.

Při přepravě je třeba kryt sklopit až na stůl a předtím zasunout pilový list pod stůl. Tím se chránite před event.zraněním zuby kotouče.

■ Pro přepravu uchopte pilu vpravo a vlevo.
- Pokud se pila přepravuje ve vozidle, musí být zajištěna proti převrácení a sesmeknutí. Vyvarujte se silných otrěsů během přepravy.
- Pro manipulaci a přepravu nikdy nepoužívejte ochranná zařízení.

Skladování

Odpojit od sítě vytažením zástrčky.

■ Nepoužívanou pilu skladujte v suchém a uzavřeném místě ne v dosahu dětí.
■ Před delším skladováním dbejte následných bodů k prodloužení životnosti stroje a snadnému ovládání:

— Proved'te důkladnou očistu stroje.
- Ošetřete stroj (všechny pohyblivé části) ekologickým olejem.

■ Pro úsporu místa při skladování můžete stojan pily složit.

Možné poruchy

Před každým odstraňováním poruchy

• vypněte pilu
• vyčkejte do zastavení řetězové pily
  – vytáhněte zástrčku ze zásuvky

Po každém odstranění poruchy opět uvedte do provozu všechna bezpečnostní zařízení a zkontrolujte je.

Porucha	Možná příčina	Odstranění
Stroj se po zapnutí nerozběhne nebo se samočinně vypíná.	Výpadek prouduVadný přívodní kabelPilový list svírá	Výměna pojistek.Kontrola kabelu,vadný kabel již nepoužívatMotor nebo vypínač nechat od koncesovaného servisu zkontrolovat a event.vyměnitOdstranit příčinu svírání
Během práce se pila zastaví	Tupý pilový kotoučpříliš velký posuv	Vyměňte pilový kotoučNechte motor ochladit a pracujte dále s menším tlakem
Opracovávaný materiál se svírá v průběhu posunu..	Pilový kotouč je tupýZarážka podélného dorazu resp. paralení doraz není nastaven paralelně s kotoučem	Držte materiál pevně a vypněte ihned motor.Poté bud’ kotouč nechte nabrousit nebo jej vyměňte.Provedťe znovu nastavení
Spálená místa v řezu	Pilový kotouč není pro tuto práci vhodný nebo je tupý	Kotouč vyměnit nebo nechat nabrousit
Ucpaný odvod třísek	Není připojeno odsávací zařízeníVýkon odsávání není dostatečný	Vypněte pilu, odstraňte třísky a připojte odsáváníVypněte pilu, odstraňte třísky a zvyšte vykon odsávání (v nátrubku pro odsávání třísek má být rychlost vzduchu ≥ 20 m/sec).
Motor běží, list pily se neotáčí	Vadný hnací řemen	Obraťte se na autorizovanou servisní zákaznickou dílnu
Pila vibruje	Zkroucený pilový kotoučPilový kotouč není správně namontován	Vyměňte pilový kotoučSprávně namontujte pilový kotouč

i V případě dalších poruch nebo dotazů se prosím obrat’te na místního prodejce.

Technická data

Model / Typ M1H-ZP5-250A-1 / T 250 N-3
Rok výroby viz poslední strana
Výkon motoru 2000 W (S6 – 25%)
Sítové napětí	220 – 240 V~
Frekvence	50
Počet otáček	5000 min ^-1
Sítové jištění	10 A setrvačná
Max.průměr pilového listu z tvrzené oceli	250 mm
Minimální průměr pilového listu z tvrzené oceli	250 mm
Tloušťka kotouče	1,8
Šířka řezu	2,8 mm
Počet zubů	40
Tloušťka klínu 2 mm
Pilový kotouč-průměr otvoru	30 mm
Rychlost řezu (při maximálním kotouči)	65 m/s
Výška řezu při 90 Gr. (max.kotouč)	ca. 0 - 85 mm
Výška řezu při 45 Gr. (max.kotouč)	ca. 65 mm
Možnost nastavení šikmého řezu	0° – 45°
Velikost stolu (včetně prodloužení stolu / rozšíření stolu)	804 x 893 mm
Výška stolu (včetně podstavy)	820 mm
Prodloužení stolu	560 x 221 mm
Rozšíření stolu	583 x 165 mm
Váha včetně podstavy	ca. 21,0 kg
Průměr odsávacího otvoru	35 mm
Přípojka odsávání ∅	35 / 40 mm

Pro odsávání se mohou používat běžné malé vysavače nebo průmyslové vysavače.

Záruka

Přečtěte si přiložený záruční list.

Technické změny vyhrazeny!

Po vybalení skontrolujte obsah kartóna na

na vlastnú zodpovědnost, že výrobok Stolová okružná píla

Tischkreissäge (Stolní cirkulární pila)

Modell M1H-ZP5-250A-1, Typ T 250 N-3

Seriové číslo: 000001 – 020000

Hladina akustického výkona	Hladina akustického tlaku na pracovisku
L_WA = 107 dB(A) L	_pA = 94 dB(A)

Meriacie bezpečnostný činitel' 3 dB

Bezpodmienečne dodržiavajte osobitne priložené „Všeobecné bezpečnostné predpisy pre stolové okružné pily“.

Vezmite si, prosím, montážný návod a návod na obsluhu k ruke.

Otočte pílu tak, aby stála na nohách stola.

Nastavte zvyšné podpery (27) tak, aby sa dotýkali podlahy.

• protišmykové
  – Protisklzné
• rovné
• pevné
  — dostatečno osvetlené

Před každým použitím skontrolujte:

⚠ Nepožívajte poškozené kábly.

⇒ Kryt kotúča musia byt' správne připevněný.

Směr otáčania pílového kotúča

⚠ Dbajte na to,aby používané kotúče vždy boli ostré a nepoškozené a otvor uprostřed mal rozmer 30 mm v priemere.

■ 1,5 mm² pri dlžke kábla do 25 m
■ 2,5 mm² při dlžke kábla nad 25 m

i Motor na strádavý prúd

Použite ochrannú zásuvku, napátí 220 - 240 V, s istením chybného prúdu (F1 spínač 30 mA).

i Istenie: 10 A pomalé

i Siet'ová impedancia

Stlačte zelený gombík (I) spínača.

Stlačte červený gombík (0) na spínači.

Ochrana motora

Motor je vybavený ochranným spínačom a při přetažení sa automaticky vypne.

Znovuzapnutie je možné až po ochlazovací prestávke (ca 5 - 10 min.).

Pokial je píla nepoužívaná vo vonkajším prostredí, musí byť na odsávacích nátrubkách navlečené vrecko na prach alebo zaradenie na odsávanie pilín (napr. malý prenosný odsávač).

Odsávanie triesok

Rýchlost' vzduchu při odsávacích nátrubkách píly je ≤ 20 m/sec.

Před nastavováním vytiahnite siet'ovú zástrčku.

„Nastavenie rozovieracieho klina nájdete v kapitole „Údržba → výmena pílového listu“.

20

Výšku rezu nastavte vždy cca 5 mm vyše jako je výška rezaného materiálu.

21

Toto nie je možné vykonávat' ak je píla zapnuté. Motor je třeba vždy vypnút'.

Nastavenie od 0 do 45°

23 Uvoľnite ručné držadlo dorážky (B) priečného rezu otáčaniem (11). Teraz je možné dorážku nastavit do požadovaného uhla. Po nastavení opät utiahnite.

■ 24 uvol'nite obe krídlové matice (D)
■ 25 vyberajte dorazové pravítko (13 A)
- odskrutkujte obe krídlové matice a vytiahnite skrutky
- skrutky vložte z druhej strany cez doraz a priskrutkujte matice niekol'kými otočeniami
- opät' nasuňte dorazové pravítko
■ pevne priskrutkujte krídlové matice
■ 25 uvoľnite napínaciu páku (25), vytiahnite doraz pre pozdížny posun z vodiacej drážky
- 26 posuňte doraz pre pozdlžny posun na druhú stranu pílového listu do vodiacej drážky a zatlačte smerom dole tak, aby bola napínacia páka (25) pevne upevnená.

Před začiatkom práce dbajte na nasledovné bezpečnostné pokyny,aby ste čo najviac znížili riziká urazov.

• vypnite pílu
• vyčkajt'e do úplného zastavenia pílového kotúča
  — vytiahnite zástrčku zo zásuvky

Rezanie širokého materiálu

- Ved'te materiál rukami naplocho so zverenými prsty pozdl'ž dorážky.

• Zavedte dorážku pre priečny rez (11) do vodiacích drážok na stole. Nastavte žiadaný uhol a vložte do dorazových drážok.
  ■ Vložte rezaný diel do kol'ají dorážok.
• Rezaný materiál pevne držte a posúvajte proti kotúči pozdlž priečnej dorážke (11). Po potrebi uporabite potisno palico (19).

Pozdížne rezanie so sklonom

Před každou údržbovou a čistiacou prácou

• vypnite stroj
• vyčkajte do zastavenia kotúča
  – Vytiahnite zástrčku zo zásuvky

Nebezpečie popálenie! Krátko po rezání je pílový kotúč eště horúcí. Nechajte pílový list vychladnút'.

Riziko porezania! Pri výmene pílového kotúča použivajte ochranné rukavice.

Vždy noste pílové listy v praktickom obale.

© Nikdy nepoužívajte tuk!

Používajte napr. olej na šijacie stroje, riedky ulický olej, alebo ekologický olej ve spreji.

■ Zaistite aby pílový kotúč bôl bez hrdza a bez smoly.
■ Rovnako stôl je třeba očistit od smoly.

Zvyšky živice sa môžu odstranit špeciálným sprejom, který je bežne k dostaniu v obchodech.

- Pílový kotúč je opotrebitelná časť a po dlhém používání sa otupí.

Před každou zmenou miesta stroja je třeba stroj odpojit' od siet'e.

Stroj je třeba odpojit' od siet'e vytiahnutím zástrčky zo zásuvky.

Nikdy nepoužívajte tuk!

Před každým odstráňovániem poruchy

• vypnite pílu
• vyčkajte do zastavenia kotúče
  – Vytiahnite zástrčku zo zásuvky
