Typ produktu	Průmyslová čisticí myčka s řidičským sedadlem
Značka	Kärcher
Model	B 110 R Classic
Čisticí hlava	R (válec) nebo D (disk) podle verze
Rozměry (D x Š x V)	1660 x 1035 x 1480 mm
Hmotnost prázdná	380 kg
Typická provozní hmotnost	590 kg
Maximální celková hmotnost	720 kg
Jmenovité napětí	24 V
Kapacita baterie	170 Ah (5 h)
Externí nabíječka	230 V, 50-60 Hz, 50 A
Objem nádrže na čistou vodu	130 l
Objem nádrže na špinavou vodu	110 l
Objem nádrže na hrubé nečistoty	1,8 l (hlava R)
Pracovní šířka	750 mm
Šířka sací lišty	1000 mm
Teoretická plošná výkonnost	4500 m²/h
Praktická plošná výkonnost	3150 m²/h
Jízdní/čisticí rychlost	6 km/h
Přepravní rychlost	6 km/h
Rychlost couvání	4 km/h
Maximální sklon pracovní plochy	10 %
Krátkodobý sklon (max. 10 m)	22 %
Hladina akustického tlaku (normálně)	63,6 dB(A)
Hladina akustického výkonu (normálně)	78,7 dB(A)
Provozní teplota	+5 °C až +40 °C
Maximální teplota vody	50 °C
Stupeň krytí	IPX3
Hlavní funkce	Vodní čištění, leštění, vysávání, kartáčování
Bezpečnost	Bezpečnostní vypínač, vypínač sedadla, tepelná ochrana
Údržba a čištění	Čištění filtrů, sacích lišt, kartáčů, vypouštění nádrží
Náhradní díly a opravitelnost	Kartáče, sací lišty, filtry, baterie, nabíječka

Často kladené otázky - B 110 R Classic Kärcher

Jak nabíjet baterii čisticí myčky B 110 R Classic?

Použijte vhodný externí nabíječ (230 V, 50 A). Sklopte nádrž na špinavou vodu nahoru, odpojte konektor baterie na straně zařízení, poté připojte nabíječku ke konektoru na straně baterie. Zapojte nabíječku do sítě. Nabíjení trvá přibližně 10-15 hodin. Během nabíjení zařízení nepoužívejte.

Jak vypustit špinavou vodu?

Vyjměte hadici na vypouštění špinavé vody z upevnění, otevřete víko, spusťte konec nad likvidační zařízení. Nastavte sílu proudu stisknutím konce. Opláchněte nádrž čistou vodou. Zavřete víko a vraťte hadici na místo.

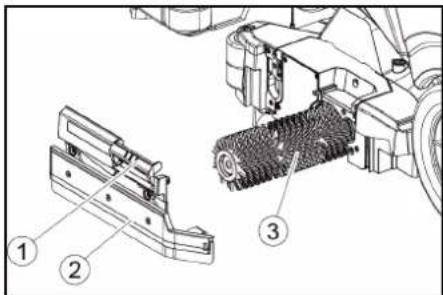

Jak vyměnit kartáče?

Zvedněte čisticí hlavu. U kotoučových kartáčů stiskněte pedál pro výměnu kartáče dolů a vyjměte kotouč stranou. U válečkových kartáčů vyjměte rukojeť pro výměnu, poté kryt ložiska a poté kartáč. Vložte nový kartáč a vycentrujte jej na pohonu. Nasaďte kryt a zacvakněte rukojeť.

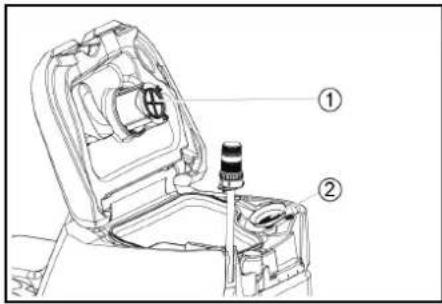

Jak čistit filtry?

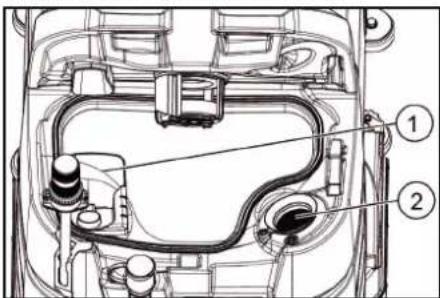

Filtr hrubých nečistot: otevřete víko nádrže na špinavou vodu, vytáhněte filtr nahoru, opláchněte čistou vodou. Filtr proti žmolkům: vyjměte jej a opláchněte. Filtr čisté vody: vypusťte čistou vodu, odšroubujte uzávěr nádrže, vyjměte filtr a opláchněte. Vše vraťte zpět.

Co dělat, když displej zobrazuje chybu?

Viz kapitola 'Odstraňování závad' v návodu. Příklady: 'Čistá voda prázdná!' -> naplňte nádrž; 'Baterie vybitá!' -> nabijte baterii. Pokud závada přetrvává i po vypnutí zařízení na 10 sekund, kontaktujte zákaznický servis.

Jak tlačit zařízení v případě poruchy?

Brzda musí být odjištěna. Otočte páčku odjištění směrem od kola a držte ji. Vložte žeton mezi pouzdro a páčku na obou koncích. Uvolněte páčku, tlačte zařízení. Žetony ihned vyjměte.

Jaká je kapacita nádrží?

Nádrž na čistou vodu: 130 litrů. Nádrž na špinavou vodu: 110 litrů. Nádrž na hrubé nečistoty (hlava R): 1,8 litru.

Jaké čisticí prostředky jsou doporučeny?

Používejte pouze čisticí prostředky bez chloru, rozpouštědel, kyseliny chlorovodíkové nebo fluorovodíkové. Příklady: RM 746, RM 756, RM 780 pro běžnou údržbu; RM 69 ASF pro průmyslové podlahy. Dodržujte bezpečnostní pokyny.

Jak nastavit sací lištu?

Zastavte zařízení na rovném povrchu. Nastavte programátor na 'Vysávání'. Lehce popojeďte vpřed. Odečtěte hodnotu na libele. Povolte matici, nastavte šroub tak, aby údaj byl mezi dvěma ryskami, poté utáhněte. Výška se nastavuje pomocí plochých podložek.

Jak skladovat zařízení?

Zcela vypusťte vodu. Uložte zařízení v interiéru, bez mrazu. Před uskladněním plně nabijte baterie a poté alespoň jednou měsíčně. Otevřete víko nádrže na špinavou vodu a zajistěte jej podpěrou pro sušení.

NÁVOD K OBSLUZE B 110 R Classic Kärcher

Použití v souladu s určením 172

Ochrana životního prostředí 172

Příslušenství a náhradní díly.... 173

Rozsah dodávky 173

Bezpečnostní pokyny 173

Popis přístroje 174

Montáž 175

Uvedení do provozu.... 176

Provoz.... 176

Ukončení provozu 177

Šedý inteligentní klíč 177

Přeprava 178

Skladování 178

Péče a údržba.... 178

Nápověda při poruchách 179

Záruka.... 180

Příslušenství 180

Technické údaje 181

EU prohlášení o shodě 182

Obecné pokyny

Před prvním použitím přístroje si přečtěte tento překlad originálního návodu k použití a přiložené

pokyny. Řiďte se jimi.

Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka.

Funkce

Tento mycí a vysávací stroj se používá pro mokré čištění nebo leštění rovných podlah.

Zařízení lze upravit tak, aby vyhovovalo příslušnému úkolu čištění vhodným nastavením množství vody a množství mycího prostředku.

Pracovní záběr a kapacita nádrží na čistou a odpadní vodu (viz kapitola „Technické údaje“) umožňují efektivní čištění s dlouhou pracovní dobou.

Zařízení má hnací motor.

Upozornění

Přístroj lze vybavit různým příslušenstvím v závislosti na daném úkolu čištění. Vyžádejte si náš katalog nebo navštivte nás na webové stránce www.kaercher.com.

Použití v souladu s určením

Tento přístroj je určen k profesionálnímu a průmyslovému použití, např. v hotelech, školách, nemocnicích, továrnách, obchodech, kancelářích a pohostinských zařízeních. Používejte tento přístroj výhradně podle údajů v tomto návodu k použití.

• Přístroj se nesmí používat pouze k čištění hladkých podlah citlivých na vlhkost a necitlivých na leštění.
• Tento přístroj je určen k čištění vnitřních prostor.
• Rozsah provozních teplot je mezi +5 °C a +40 °C.
• Přístroj není vhodný k čištění zamrzlých podlah (např. chladírna).
• Zařízení je vhodné pro výšku hladiny vody max. 1 cm. Nejezděte do oblasti, pokud existuje nebezpečí, že bude překročena maximální hladina vody.
• Při použití nabíječek nebo baterií se smí používat pouze komponenty povolené v návodu k použití. Odlišnou kombinaci musí na svou zodpovědnost potvrdit dodavatel nabíječky a/nebo baterie.
• Zařízení není určeno k čištění tras veřejné dopravy.
• Zařízení nesmí být používáno na podlahy citlivé na tlak. Vezměte v úvahu přípustné povrchové zatížení podlahy. Plošné zatížení způsobené zařízením je uvedeno v technických údajích.
• Přístroj není určen pro použití v prostředí s rizikem výbuchu.
• Přístroj má povolení k provozu na plochách s maximálním sklonem (viz kapitola „Technické údaje“).

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo

likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Upozornění k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.de/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje.

Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce.

Bezpečnostní pokyny

Před prvním použitím přístroje si přečtěte tento návod k použití a přiloženou brožuru Bezpečnostní pokyny pro přístroje na čištění podlahy, č. 5.956-251.0, a dodržujte je.

Přístroj je povolen k provozu na plochách s omezeným sklonem (viz kapitola „Technické údaje“).

⚠VAROVÁNÍ

Zařízení se může převrátit

Nebezpečí úrazu

Zařízení provozujte pouze na površích, které nepřesahují povolený sklon (viz kapitola „Technické údaje“).

⚠ VAROVÁNÍ

Nebezpečí následkem nesprávné obsluhy

Nebezpečí úrazu.

Obsluha musí být v používání tohoto přístroje dostatečně zaškolena.

Přístroj se smí provozovat jen s uzavřenou kapotou a víkem.

Bezpečnostní zařízení

⚠ UPOZORNĚNÍ

Chybějící nebo pozměněné bezpečnostní mechanismy

Bezpečnostní mechanismy slouží pro vaši ochranu. Neobcházejte, neodstraňujte ani nedeaktivujte bezpečnostní mechanismy.

Bezpečnostní vypínač

Pro okamžité vyřazení všech funkcí z provozu: Bezpečnostní spínač přepněte do polohy „0“.

- Při vypnutém bezpečnostním spínači zařízení silně zabrzdí.

- Bezpečnostním spínačem jsou ovládány přímo všechny funkce zařízení

Spínač sedadla

Pokud obsluha opustí sedadlo během práce nebo při jízdě, spínač sedadla vypne pohon motoru po krátkém zpoždění.

Přítomnost vody vede k poškození sací turbíny.

Do tohoto otvoru nenaplňujte ani nestříkejte vodu.

⚠ UPOZORNĚNÍ

Nebezpečí popálení

Součásti označené tímto upozorněním se během provozu zahřívají.

Nedotýkejte se takto označených součástí. Před zahájením práce na zařízení nechte tyto součásti vychladnout.

Δ NEBEZPEČÍ

Nebezpečí nehody

Na svazích existuje zvýšené riziko převrácení při vysokých rychlostech.

Jeďte z kopce pomalu.

V kopci neotáčejte.

Při rychlé jízdě se vyvarujte trhaného otáčení pod velkým úhlem.

Symboly výstražných upozornění

Při manipulaci s bateriemi dbejte následujících výstražných upozornění:

Dbejte na upozornění v návodu k používání baterie a na baterii a rovněž pokynů v tomto návodu k použití.

Používejte ochranu zraku.

Zabraňte dětem v přístupu k elektrolytu a baterii.

Nebezpečí výbuchu

Zákaz rozdělávání ohně, tvoření jisker, používání otevřeného ohně a kouření.

Nebezpečí poleptání

První pomoc.

Výstražný pokyn

Likvidace

Nevyhazujte baterii do popelnice.

Popis přístroje

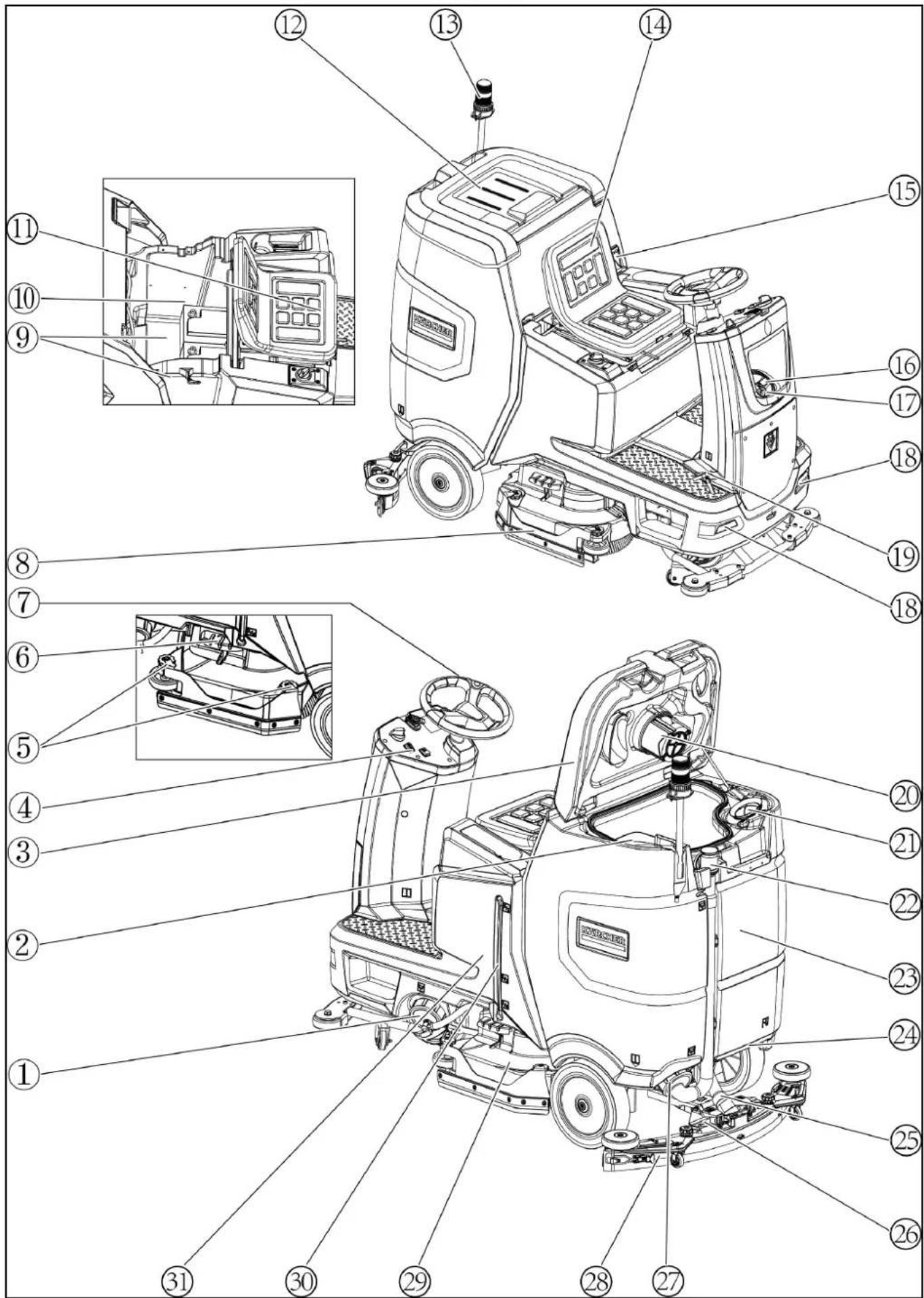

Přehled přístroje

① Uzávěr nádrže na čistou vodu s filtrem na čistou vodu

② Filtr na hrubé nečistoty

③ Uzávěr nádrže na špinavou vodu

④ Ovládací panel

⑤ Kolečko pro nastavení stíracího břitu (pouze čisticí hlava D)

⑥ Pedál pro výměnu kartáče

⑦ Volant

⑧ Boční lišty

⑨ Akumulátor

⑩ Typový štítek

⑪ Páka pro nastavení sedadla

⑫ Úložný prostor pro čisticí sadu „Homebase Box“

⑬* Výstražná kontrolka

⑭ Sedadlo

⑮ Západka nádrže na špinavou vodu

⑯ Plnicí otvor nádrže na čistou vodu

⑰ Držák hadice

⑱ Světlo pro denní svícení

⑲ Pedál akcelerátoru

20 Plovák

21 Filtr na vlákna

⑳ Vypouštěcí hadice nádrže na špinavou vodu

23 Nádrž na špinavou vodu

24* Držák mopu

25 Sací hadice

26 Upínací páka sací lišty

27 Uzávěr nádrže na špinavou vodu

28 Sací lišta

29 Čisticí hlava

30 Indikátor stavu naplnění čisté vody

31 Nádrž na čistou vodu

* volitelné

Barevné označení

- Ovládací prvky pro čisticí proces jsou žluté. - Ovládací prvky pro údržbu a servis jsou světle šedé.

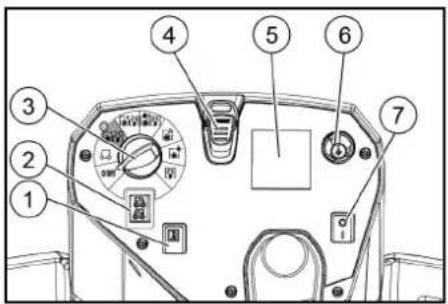

Ovládací panel

② Přepínač směru jízdy

③ Přepínač programu

④ Inteligentní klíč

⑤* Displej

⑥ Tlačítko Info

⑦ Bezpečnostní spínač

*Narušení symbolů na displeji může být způsobeno vlivem elektromagnetických zařízení, jako jsou mobilní telefony, ale nemá žádný vliv na jeho funkci.

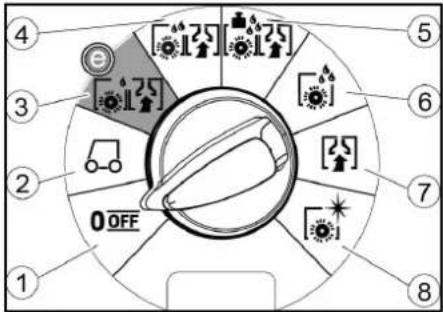

Přepínač programu

① OFF

Přístroj je vypnut.

② Přeprava

Přejděte na místo použití.

③ Drhnutí/sání: Eco

Vyčistěte podlahu namokro (se sníženým množstvím vody a sníženou rychlostí kartáče) a vysajte špinavou vodu (se sníženým sacím výkonem).

④ Drhnutí a sání

Vyčistěte podlahu namokro a vysajte špinavou vodu.

⑤ Drhnutí/sání: Heavy

Vyčistěte podlahu namokro (se zvýšeným tlakem štětce) a vysajte špinavou vodu.

⑥ Jen drhnutí

Přikládání bez vysávání Vyčistěte podlahu namokro a nechte čisticí prostředek působit.

⑦ Jen sání

Vysajte znečištěnou vodu.

⑧ Leštění

Vyleštěte podlahu vysokou rychlostí štětce bez nanášení kapaliny.

Symboly na přístroji

Vypouštěcí otvor nádrže na čistou vodu

Vypouštěcí otvor nádrže na špinavou vodu

Hladina naplnění nádrže na čistou vodu (50 %)

Uvazovací bod

* Držák mopu

Výměna kartáče

* volitelné

Montáž

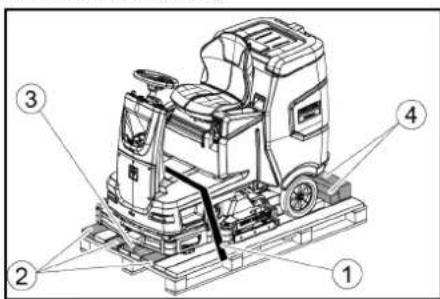

Vykládání

1. Odstraňte obalovou fólii.
2. Odstraňte upínací pásky.

1. Odšroubujte bloky, hranoly a desky. Součásti, které mají být odšroubovány, jsou na obrázku označeny šedě.

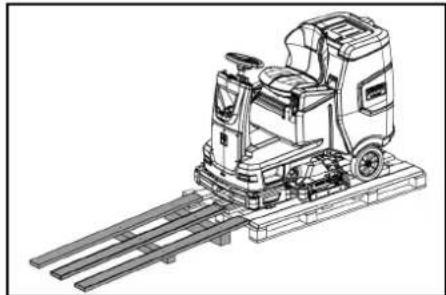

2. Umístěte rampu před paletu pomocí odšroubovaných desek a hranolu a upevněte šrouby z dřevotřisky.

1. Vložte baterie, pokud bylo zařízení dodáno bez baterií (viz kapitola „Před uvedením do provozu / baterie“).
2. Sjed'te přístrojem z palety směrem dopředu (viz kapitola „Obsluha / řízení“).

Instalace kartáčů

1. Instalace kartáčů je popsána v kapitole „Činnosti údržby“.

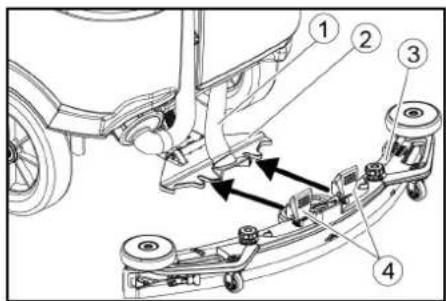

Montáž sací lišty

1. Obě upínací páčky vyklopte nahoru.

① Sací hadice ② Odpružení sací lišty ③ Sací lišta ④ Upínací páčky 2. Nasaďte sací lištu do úchytu sací lišty. 3. Obě upínací páčky sklopte dolů.

Akumulátory

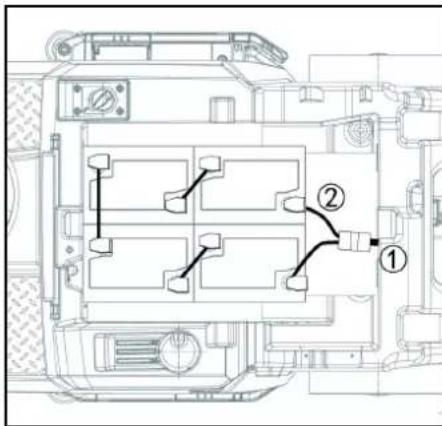

Instalace a připojení akumulátorů

⚠ UPOZORNĚNÍ

Montáž a demontáž baterií

Labilita stroje

Při montáži a demontáži baterií dbejte na stabilitu stroje.

POZOR

Záměna polarity

Zničení řídicí elektroniky

Při připojování baterie dejte pozor na správnou polaritu.

POZOR

Hluboké vybití

Nebezpečí poškození

Před uvedením přístroje do provozu nabijte baterie. 1. Vypusťte špinavou vodu.

1. Odemkněte nádrž na špinavou vodu a vyklopte ji nahoru.
2. Odpojte spínač sedadla a vyjměte sedadlo.
3. Umístěte akumulátor do přístroje.
4. Připojte konektor akumulátoru na boku zařízení ke konektoru akumulátoru na boku akumulátoru.
5. Znovu nasaďte sedadlo a připojte spínač sedadla.
6. Sklopte nádrž na špinavou vodu dopředu a zavřete ji.

Demontáž baterie

⚠ UPOZORNĚNÍ

Montáž a demontáž baterií

Labilita stroje

Při montáži a demontáži baterií dbejte na stabilitu stroje.

1. Bezpečnostní spínač přepněte do polohy „0“.
2. Vypusťte znečištěnou vodu.
3. Odemkněte nádrž na odpadní vodu a otočte ji zpět.
4. Vytáhněte konektor baterie.
5. Kabel odpojte od minusového pólu baterie.
6. Zbylé kabely odpojte od baterie.
7. Vyjměte baterie.
8. Použité baterie zlikvidujte podle platných zákonných předpisů.

Uvedení do provozu

Nabíjení baterie

NEBEZPEČÍ

Neodborné použití nabíječky

Úraz elektrickým proudem

Dodržujte napětí sítě a pojistku na typovém štítku přístroje.

Používejte nabíječku pouze v suchých místnostech s dostatečným větráním.

Při nabíjení baterie se vytvářejí hořlavé plyny. Nebezpečí výbuchu.

Baterii nabíjejte pouze v místnosti k tomu určené. Místnost musí mít minimální objem v závislosti na typu baterie a výměně vzduchu s minimálním průtokem vzduchu (viz „doporučené baterie“).

POZOR

Akumulace nebezpečných plynů během nabíjení pod nádrží. Nebezpečí výbuchu.

Nebezpečí výbuchu

Před nabitím baterii s jednoduchou údržbou vyklopte nádrž na špinavou vodu směrem nahoru.

Doba nabíjení činí průměrně ca. 10-15 hodin(y). Přístroj se nesmí používat během nabíjení.

Upozornění

Přístroj je vybaven ochranou proti hlubokému vybití, tzn. že když je dosažena ještě připustná míra minimální kapacity, vypne se motor kartáče a turbína.

1. Přístrojem najedte přímo k nabíječce, při tom se vyhněte stoupání.

Externí nabíječka

POZOR

Nebezpečí poškození v důsledku nevhodné nabíječky!

Nenapojujte nabíječku s konektorem baterie na zařízení.

Používejte pouze nabíječku vhodnou pro instalovaný typ baterie.

Akumulátor Kapacita Nabíječka

4.039-352.7 170 Ah 6.654-436.0

1. Odemkněte nádrž na špinavou vodu a vyklopte ji nahoru.
2. Vytáhněte konektor akumulátoru na boku přístroje.

① Zástrčka akumulátoru, bok přístroje ② Zástrčka akumulátoru, bok akumulátoru 3. Připojte konektor akumulátoru na boku akumulátoru k nabíječce. 4. Zasuňte síťovou zástrčku nabíječky do zásuvky. 5. Nabíjení provádějte podle návodu k obsluze nabíječky. 6. Připojte konektor akumulátoru na boku zařízení ke konektoru akumulátoru na boku akumulátoru. 7. Sklopte nádrž na špinavou vodu dopředu a potom ji zavřete.

Baterie s jednoduchou údržbou (baterie s elektrolytem)

Δ NEBEZPEČÍ

Doplnění vody ve vybitém stavu baterie

Nebezpečí poleptání v důsledku úniku kyseliny, zničení oblečení

Při manipulaci s bateriovou kyselinou používejte ochranné brýle, ochranný oděv a ochranné rukavice. Dodržujte předpisy.

Případně vystříknutou kyselinu na kůži nebo oblečení okamžitě omyjte velkým množstvím vody.

POZOR

Použití vody a přísadami

Vadné baterie, ztráta záručního nároku

K doplnění baterií používejte jen destilovanou nebo odsolovanou vodu (EN 50272-T3).

Nepoužívejte cizí přísady, takzvané zlepšovací látky, protože jinak zaniká záruka.

1. Hodinu před koncem procesu nabíjení přidejte destilovanou vodu. Při tom dbejte na správnou hladinu kyseliny podle označení na baterii. Na konci procesu nabíjení musí všechny články plynovat.
2. Odstraňte rozlitou vodu. Postupujte podle pokynů v kapitole Péče a údržba v části „Čištění baterií“.

Provoz

ΔNEBEZPEČÍ

Padající předměty

Nebezpečí úrazu

Nejezděte s přístrojem do oblasti, kde existuje možnost, že by obsluha mohla být zasažena padajícimi předměty.

POZOR

Krizová situace za provozu

Nebezpečí úrazu

V případě nebezpečí přepněte bezpečnostní spínač do polohy „0“.

Zatlačte zařízení

Pro posunutí přístroje se musí obě brzdy odblokovat.

⚠ NEBEZPEČÍ

Nebezpečí nehody

Jakmile je brzda odblokována, je funkce brzdy trvale mimo provoz.

Přesun je ukončen v okamžiku vyjmutí zarážky pro odblokování.

1. Vyklopte uvolňovací páku z kola a držte ji tam.

1. Vložte zarážku mezi kryt a páku na obou koncích páky.
2. Uvolněte uvolňovací páku.
3. Zatlačte přístroj
4. Po přesunu ihned vyjměte obě zarážky.

Nastavte sedadlo

Nastavte polohu

1. Použijte páku pro seřízení sedadla a posuňte sedadlo do požadované polohy.
2. Uvolněte páku pro seřízení sedadla a zajistěte sedadlo.

Zapněte přístroj.

1. Posaďte se na sedadlo řidiče.
2. Vložte inteligentní klíč.
3. Bezpečnostní spínač přepněte do polohy „1“.
4. Přepněte programový přepínač na požadovanou funkci.
5. Pokud se na displeji objeví jeden z níže uvedených indikátorů, sejměte nohu z plynového pedálu, přepněte bezpečnostní spínač do polohy „0“ a proveďte nezbytné údržbářské práce.

Displej Činnost
Technická údržba Sací lišta	Vyčistěte sací lišty.
Technická údržba Kartáč	Zkontrolujte a vyčistěte kartáče z hlediska opotřebení.
Technická údržba Čistič oken	Zkontrolujte opotřebení a nastavení sacích chlopní.
Technická údržba Filtr šp. vody	Vyčistěte sítko na vlákna.
Technická údržba Filtr čerstvé vody	Vyčistěte filtr čerstvé vody.

1. Stiskněte informační tlačítko.
2. Vynulujte počitadlo pro odpovídající údržbu (viz „Šedý inteligentní klíč / vynulovat počitadlo údržby“).

Upozornění

Pokud počítadlo není resetováno, objeví se při každém zapnutí zařízení opět displej údržby.

Zapnutí světel

Denní potkávací světla

Denní potkávací světla jsou v provozu, když je zařízení zapnuté.

Zkontrolujte parkovací brzdu

NEBEZPEČÍ

Vadná parkovací brzda

Nebezpečí nehody

Před každou operací zkontrolujte funkci parkovací brzdy na hladině.

Zapněte přístroj.

1. Zapněte přístroj.
2. Spínač směru jízdy nastavte na „dopředu“.
3. Přepínač programu nastavte do polohy „Přeprava”.
4. Lehce sešlápněte pedál plynu.

Brzda se musí slyšitelně odblokovat. Přístroj se musí na rovině snadno rozjet.

1. Brzda musí slyšitelně zabrat.

Pokud tomu tak není, vypněte zařízení a kontaktujte zákaznický servis.

Pokud tomu tak není, vypněte zařízení a kontaktujte zákaznický servis.

NEBEZPEČÍ

Chybějící brzdný účinek

Nebezpečí nehody

Před použitím zařízení je nezbytné zkontrolovat funkci parkovací brzdy. Nikdy nepoužívejte zařízení, pokud parkovací brzda nefunguje.

NEBEZPEČÍ

Nedbalá jízda

Nebezpečí překlopení

Jděte nahoru ve směru jízdy a šikmo ve směru jízdy pouze ve svahu o velikosti max. 10%.

Ve stoupání či svahu se neotáčejte.

V zatáčkách a na mokré zemi se pohybujte pomalu.

Používejte přístroj výhradně na zpevněných podkladech.

Upozornění

Směr jízdy lze během jízdy měnit. To znamená, že velmi odolné skvrny lze leštit několikrát pohybem tam a nazpět.

1. Posaďte se do správné polohy.
2. Vložte inteligentní klíč.
3. Bezpečnostní spínač nastavte do polohy „1“.
4. Přepínač programu nastavte do polohy „Přeprava“.
5. Nastavte směr jízdy pomocí přepínače směru na ovládacím panelu.
6. Sešlápnutím pedálu plynu určete rychlost jízdy.
7. Uvolněte pedál plynu. Přístroj se zastaví. Hnací motor se v případě přetížení vypne. Na displeji se zobrazí chybová zpráva. Pokud se ovládání přehřeje, dotčená jednotka se vypne.
8. Nechte přístroj minimálně 15 minut vychladnout.
9. Přepínač programů přepněte do polohy „OFF“, krátce vyčkejte a nastavte požadovaný program.

Doplnění čerstvé vody

Plnění čistou vodou

1. Otevřete uzávěr nádrže na čistou vodu.
2. Naplňte čistou vodu (max. 50 °C) po spodní okraj plnicí nálevky. Poznámka: Hadici na čistou vodu lze při plnění upevnit pomocí hadicové spony.
3. Zavřete uzávěr nádrže na čistou vodu. Poznámka: Pravidelně kontrolujte hladinu vody, abyste předešli poškození podlahy v důsledku čištění bez vody.

Nalijte čisticí prostředek

Upozornění týkající se čisticích prostředků

△VAROVÁNÍ

Nevhodné čisticí prostředky

Zdravotní riziko, poškození přístroje

Používejte jen doporučené čisticí prostředky. V případě jiných čisticích prostředků nese provozovatel zvýšené riziko ohledně provozní bezpečnosti a nebezpečí nehody.

Používejte pouze čisticí prostředky, které neobsahují chlor, rozpouštědla a kyselinu fluorovodíkovou.

Dodržujte bezpečnostní pokyny uvedené na čisticím prostředku.

Upozornění

Nepoužívejte silně pěnící čisticí prostředky.

Doporučené čisticí prostředky

Použití Čistici	prostředky
Udržovací čištění všech podlah odolných proti vodě	RM 746RM 756RM 780
Udržovací čištění lesklých ploch (např. žula)	RM 755 es
Udržovací čištění, mezičištění a základní čištění průmyslových podlah	RM 69 ASF
Udržovací čištění a základní čištění dlaždic z jemné kameniny	RM 753
Udržovací čištění dlaždic v sanitární oblasti	RM 751
Odvrstvování všech podlah odolných proti žíravinám (např. PVC)	RM 752
Odvrstvování linoleových podlah RM 754

Naplňte čisticí prostředek do nádrže.

1. Čisticí prostředek nalijte do nádrže na čistou vodu. Upozornění: Víko plnicího otvoru nádrže na čistou vodu je možné používat k odměření čisticího prostředku. Na vnitřní straně je vybaveno stupnicí.

Nastavte parametry

1. Nastavte přepínač programu na požadovaný čisticí program.
2. Otáčejte informačním tlačítkem, dokud se nezobrazí požadovaný parametr.
3. Stiskněte informační tlačítko. Nastavená hodnota bliká.
4. Nastavte požadovanou hodnotu otočením informačního tlačítka.
5. Potvrďte změněné nastavení stisknutím informačního tlačítka nebo počkejte, až se nastavená hodnota automaticky přijme po 10 sekundách.

Žlutý inteligentní klíč

Žlutý inteligentní klíč povoluje funkce požadované pro úkol čištění.

V přístroji jsou přednastaveny parametry různých čisticích programů. V závislosti na autorizaci žlutého inteligentního klíče lze jednotlivé parametry měnit.

Texty na displeji pro nastavení parametrů jsou z velké části samy vysvětlující.

Parametr „FACT“ (k dispozici pouze s čisticí hlavou R):

• "Fine Clean": Nízká rychlost štětce pro odstranění šedých závojů z porcelánové kameniny.
• "Whisper Clean": Střední rychlost kartáče pro běžné čištění se sníženou hladinou hluku.
• „Power Clean“: Vysoká rychlost kartáče pro leštění, krystalizaci a zametání.

Nastavení sací lišty

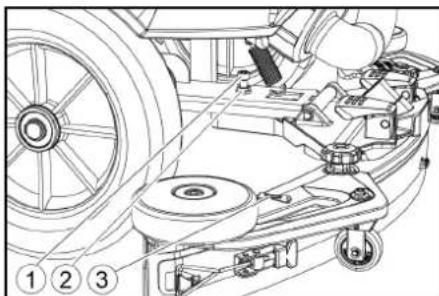

Nastavení sklonu

Sklon je třeba nastavit tak, aby sací chlopně sací lišty byly po celé délce rovnoměrně přitlačeny na podlahu.

1. Umístěte zařízení na povrch bez sklonu.
2. Otočte spínač programu do polohy „Sání”.
3. Přístroj posuňte krátký kus dopředu.
4. Přečtěte si vodováhu.

1. Povolte matice.
2. Nastavte šroub tak, aby byl ukazatel hladiny mezi dvěma řádky.
3. Utáhněte matici.
4. Chcete-li zkontrolovat nové nastavení, posuňte zařízení znovu o kousek dále. V případě potřeby zopakujte proces nastavení.
5. Otočte spínač programu do polohy „OFF“.

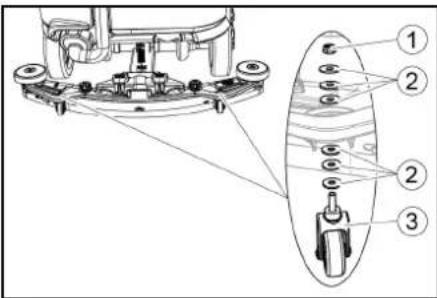

Nastavení výšky Výškovým nastavením je ovlivněn ohyb sacích chlopní při kontaktu s podlahou. Upozornění Výchozí nastavení: 3 podložky nad, 3 podložky pod sací lištu. Nerovnoměrná podlaha: 5 podložek nad, 1 podložka pod sací lištu. Velmi hladká podlaha: 1 podložka nad, 5 podložek pod sací lištu. 1. Odšroubujte matici.

③ Distanční váleček s držadlem

1. Umístěte požadovaný počet podložek mezi stěrač a distanční váleček.
2. Zbylé podložky umístěte nad distanční váleček.
3. Našroubujte matici a utáhněte ji.
4. Opakujte postup na druhém distančním válečku.

Upozornění

Nastavte oba distanční válce na stejnou výšku.

Upravte břit stěrače

Břity stěrače je třeba nastavit pouze na čisticí hlavici D.

1. Nastavte brity stěračů otáčením nastavovacího kolečka tak, aby se brít stěrače dotýkal země.
2. Otočte nastavovacím kolečkem o další 1 otáčení dolů.

Čištění

1. Posadte se na místo.
2. Vložte inteligentní klíč.
3. Bezpečnostní spínač přepněte do polohy „1“.
4. Přepínač směru jízdy přepněte na jízdu vpřed.
5. Nastavte přepínač programu na požadovaný čisticí program.
6. Rychlost jízdy určujte pedálem plynu.
7. Volantem určujete směr jízdy.
8. Přejíždějte po ploše určené k čištění.

Ukončení provozu

Ukončení čištění

1. Nastavte přepínač programu na jízdu.
2. Pokračujte v pohybu přibližně 10 sekund. Zbytková voda se odsaje.
3. Otočte přepínač programu do polohy „OFF“.
4. Vyjměte inteligentní klíč
5. V případě potřeby dobijte akumulátor.

Vypusťte znečištěnou vodu

⚠VAROVÁNÍ

Neodborná likvidace odpadních vod

Znečištění životního prostředí

Dodržujte místní předpisy týkající se hospodaření s odpadními vodami.

Upozornění

Když je nádrž na odpadní vodu plná, je sací proud přerušen plovákem, aby se zabránilo přetečení nádrže na odpadní vodu. V takovém případě odpadní vodu vypusťte.

1. Vyjměte hadici na vypouštění odpadní vody z držáku a otevřete kryt vypouštěcí hadice.

1. Stiskněte konec hadice a spusťte ji nad likvidační zařízení.
2. Stisknutím tlačítka na konci hadice upravte sílu proudu odpadní vody.
3. Propláchněte nádrž na špinavou vodu čistou vodou.
4. Zavřete víko na vypouštěcí hadici.
5. Zatlačte hadici na špinavou vodu do držáku na zařízení.

Vyprázdněte nádobu na hrubé nečistoty.

1. Zvedněte nádobu na hrubé nečistoty a vytáhněte ji.
2. Vyprázdněte nádobu na hrubé nečistoty.
3. Znovu nainstalujte nádobu na hrubé nečistoty.

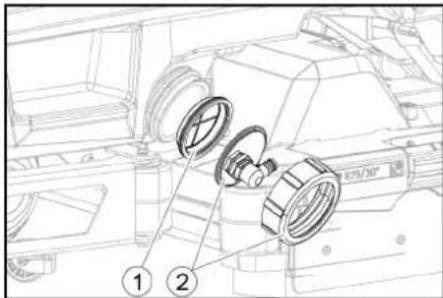

Vypuštění čerstvé vody.

1. Vyšroubujte uzávěr nádrže na čerstvou vodu.
2. Vypusťte čerstvou vodu.
3. Vyčistěte filtr.
4. Vyšroubujte uzávěr nádrže na čerstvou vodu.

1. Otočte spínač programu do polohy „OFF“.
2. Vyjměte inteligentní klíč.
3. Zajistěte zařízení proti samovolnému pohybu.

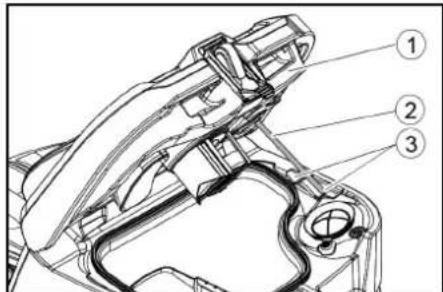

4. Otevřete víko nádrže na odpadní vodu a zajistěte jej podpěrou, aby nádrž mohla vyschnout. Postup provedete tak, že sklopíte podpěru dolů a spodní konec umístíte sklopením víka na požadovanou úroveň.

①Víko nádrže na špinavou vodu ②Hrdlo ③Stupeň 5. Popřípadě nabijte baterii.

Šedý inteligentní klíč

Šedý inteligentní klíč uděluje dozorovým pracovníkům rozšířená oprávnění a možnosti nastavení. 1. Vložte inteligentní klíč. 2. Otáčením informačního tlačítka vyberte požadovanou funkci.

Přeprava

1. Nastavte přepínač programu na „Přeprava“.
2. Stiskněte tlačítko Info. Následující funkce lze provádět z Přeprava nabídky: • Nastavení maximální rychlosti • Zobrazení počítadla provozních hodin • Vymazání počítadla údržby • Zobrazení verze softwaru • Úprava čisticí hlavy R nebo D • Nastavení doby doběhu • Nastavení jazyka
3. Správa klíčů
4. Aktivace továrního nastavení

Maximální rychlost

Maximální rychlost lze omezit v menu „Max. rychlost“.

1. Otáčejte informačním tlačítkem, dokud se na displeji nezobrazí „Max. rychlost“.
2. Stiskněte informační tlačítko
3. Otáčejte informačním tlačítkem, dokud se nezobrazí požadovaná maximální rychlost.
4. Stiskněte informační tlačítko.

Upozornění

Pracovní rychlost nesmí překročit nastavenou maximální rychlost.

Resetujte počítadlo údržby

Pokud byly provedeny údržbářské práce zobrazené na displeji, musí být odpovídající počítadlo údržby resetováno.

1. Otáčejte informačním tlačítkem, dokud se nezobrazí „Počítadla údržby”.
2. Stiskněte informační tlačítko. Na displeji se zobrazí odečty.
3. Otáčejte informačním tlačítkem, dokud se nezvýrazní počítadlo, které se má vymazat
4. Stiskněte informační tlačítko.
5. Otáčením informačního tlačítka vyberte „Ano”.
6. Stiskněte informační tlačítko.

Nastavení čistící hlavy

1. Otáčejte informačním tlačítkem, dokud se v menu nezobrazí „Kartáč”.
2. Stiskněte informační tlačítko.
3. Otáčejte informačním tlačítkem, dokud se nezvýrazní typ vestavěné čisticí hlavy. „Roll“ = R čisticí hlava „Disc“ = D čisticí hlava
4. Stiskněte informační tlačítko.

Doby doběhu

1. Otáčejte informačním tlačítkem, dokud se na displeji neobjeví položka nabídky „Doby vysoušení”.
2. Stiskněte informační tlačítko.
3. Otáčejte informačním tlačítkem, až se označí požadovaný tvar kartáče.
4. Stiskněte informační tlačítko.
5. Otáčejte informačním tlačítkem, dokud se nezobrazí požadovaný čas sledování.
6. Stiskněte informační tlačítko.

Nastavení jazyka

1. Otáčejte informačním tlačítkem, dokud se na displeji neobjeví položka nabídky „Jazyk”.
2. Stiskněte informační tlačítko.
3. Otáčejte informačním tlačítkem, až se označí požadovaný tvar kartáče.
4. Stiskněte informační tlačítko.

Správa klíčů

V položce menu „KIKy” se uvolní oprávnění pro žluté inteligentní klávesy a jazyk displeje.

1. Vložte šedý inteligentní klíč.
2. Otáčejte informačním tlačítkem, dokud se na displeji nezobrazí položka menu „KIKy”.
3. Stiskněte informační tlačítko.
4. Odstraňte šedý inteligentní klíč a vložte žlutý inteligentní klíč, který chcete přizpůsobit.
5. Otočením informačního tlačítka vyberte položku nabídky, kterou chcete změnit.
6. Stiskněte informační tlačítko.
7. Otočením informačního tlačítka vyberte nastavení položky nabídky.
8. Potvrďte nastavení stisknutím položky nabídky.
9. Otočením informačního tlačítka vyberte další položku nabídky, kterou chcete změnit.
10. Po provedení všech nastavení menu „Potvrdit” vyvolejte otáčením informačního tlačítka.
11. Stiskněte informační tlačítko. Oprávnění se uloží.

Tovární nastavení

Obnoví se tovární nastavení všech parametrů čištění.

1. Otáčejte informačním tlačítkem, dokud se nezobrazí položka nabídky „Tovární nastavení”.
2. Stiskněte informační tlačítko.
3. Otáčejte informačním tlačítkem, dokud se nezvýrazní „Ano”.
4. Stiskněte informační tlačítko.

Nastavte parametry pro čisticí programy

Všechny parametry pro programy čištění zůstanou zachovány, dokud není vybráno jiné nastavení.

1. Nastavte přepínač programu na požadovaný čisticí program.
2. Stiskněte informační tlačítko. Zobrazí se první nastavitelný parametr.
3. Stiskněte informační tlačítko Nastavená hodnota bliká.
4. Nastavte požadovanou hodnotu otočením informačního tlačítka.
5. Potvrďte změněné nastavení stisknutím informačního tlačítka nebo počkejte, až se nastavená hodnota automaticky přijme po 10 sekundách.
6. Otočením informačního tlačítka vyberte další parametr.
7. Po změně všech požadovaných parametrů otáčejte informačním tlačítkem, dokud se nezobrazí položka nabídky „Opustit“.
8. Stiskněte informační tlačítko. Menu je ukončeno.

Přeprava

NEBEZPEČÍ

Jízda na plochách se sklonem

Nebezpečí úrazu

Přístroj používejte k nakládání a vykládání jen na plochách se sklonem do maximální hodnoty (viz kapitola „Technické údaje“).

Jedte pomalu

⚠UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Při přepravě vezměte v úvahu hmotnost stroje.

1. Je-li nainstalována čisticí hlava D, vyjměte kartáčky z hlavy kartáčů.

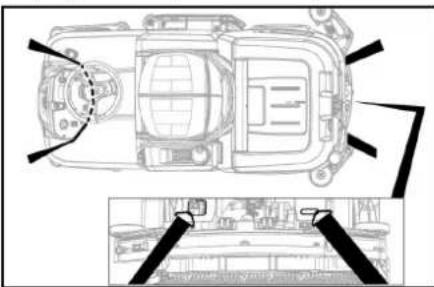

2. Při přepravě ve vozidle zajistěte přístroj podle platných směrnic proti sklouznutí a převrácení.

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Při skladování vezměte v úvahu hmotnost přístroje.

POZOR

Mráz

Zničení zařízení zmrzlou vodou

Z přístroje zcela vypusťte vodu

Přístroj ukládejte pouze na místě chráněném před mrazem.

• Tento přístroj se smí skladovat pouze ve vnitřním prostoru.
• Před delším uložením baterii plně nabijte.
• Baterii během skladování plně nabijte nejméně jednou za měsíc.

Péče a údržba

⚠ NEBEZPEČÍ

Neúmyslné spuštění přístroje

Nebezpečí úrazu, zasažení elektrickým proudem

Přepněte spínač programu do polohy „OFF“.

Před jakoukoliv prací na přístroji vytáhněte inteligentní klíč.

Vytáhněte síťovou zástrčku nabíječky.

Odpojte konektor baterie.

- Vypusťte a zlikvidujte znečištěnou vodu a čerstvou vodu.

Intervaly údržby

Po každém provozu

POZOR

Nesprávně provedené čištění

Nebezpečí poškození.

Přístroj nenastřikujte vodou.

Nepoužívejte agresivní čisticí prostředky.

Podrobný popis jednotlivých údržbářských prací

najdete v kapitole „Udržbářské práce“.

• Vypusťte znečištěnou vodu

• Nádrž na odpadní vodu propláchněte čistou vodou.
• Vyčistěte síto na hrubé nečistoty.
• Pouze čisticí hlava R: Vyjměte nádobu na hrubé nečistoty a vyprázdněte ji.
• Vyčistěte stroj zvenku vlhkým hadrem, namočeným ve slabě koncentrovaném mycím louhu.
• Vyčistěte sací chlopně, zkontrolujte je, zda nejsou opotřebované, a v případě potřeby je vyměňte.
• Vyčistěte břit stěrače, zkontrolujte jej, zda není opotřebovaný, a v případě potřeby jej vyměňte.
• Vyčistěte kartáče, zkontrolujte je, zda nejsou opotřebované, a v případě potřeby je vyměňte. • Nabijte baterii.

- Pokud je stav dobití baterií nižší než 50 %, dobijte baterii na plnou kapacitu a bez přerušení.

- Pokud je stav baterie vyšší než 50 %, dobijte baterii pouze pokud se bude při příštím použití využívat po celou provozní dobu.

Jednou týdně

- Při častém používání dobijte baterii alespoň jednou týdně na plnou kapacitu a bez přerušení.

Měsíčně

Podrobný popis jednotlivých údržbářských prací najdete v kapitole „Údržbářské práce“.

• Pokud je zařízení dočasně vypnuto: Proveďte vyrovnávací nabíjení baterie.
• Zkontrolujte oxidaci bateriových pólů, v případě potřeby póly vyčistěte kartáčem. Zkontrolujte správné upevnění spojovacích kabelů.
• Vyčistěte těsnění mezi nádrží na špinavou vodu a víkem a proveďte kontrolu těsnění, popř. proveďte výměnu.
• Vyprázdněte nádrž na čistou vodu a vypláchněte usazeniny. • Vyčistěte filtr čerstvé vody.
• V případě baterií, které vyžadují údržbu, zkontrolujte hustotu elektrolytu článků.
• Pouze čisticí hlava R: Vyčistěte kartáčový tunel.
• Pouze čisticí hlava R: Vyčistěte lištu pro rozvod vody na čisticí hlavě.
• Pokud se přístroj nebude delší dobu používat, vypínejte zařízení jen s bateriemi dobitými na plnou kapacitu. Baterii nabijte na plnou kapacitu alespoň jednou za měsíc.

Ročně

Předepsanou inspekci nechte provést zákaznickým servisem.

Bezpečnostní prohlídka / Smlouva o údržbě

Se svým prodejcem si můžete dohodnout pravidelnou bezpečnostní prohlídku nebo uzavřít smlouvu o údržbě. Nechte si prosím poradit.

Údržbářské práce

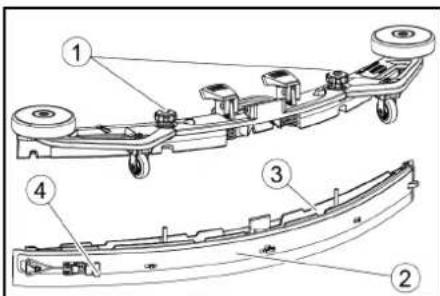

Obrácení nebo výměna sacích chlopní

Jsou-li sací chlopně opotřebené, musíte je obrátit nebo vyměnit. Sací rty chlopně lze otočit třikrát, dokud nejsou opotřebované všechny 4 hrany. 1. Sejměte sací lištu 2. Vyšroubujte hvězdicové rukojeti.

① Hvězdicová rukojeť

②Popruh

③ Vnitřní část sací lišty

④ Napínací závěr

1. Vytáhněte vnitřní část sací lišty.
2. Otevřete napínací zámek.
3. Odstraňte popruh.
4. Uvolněte sací chlopně z vnitřní části.

① Břit stěrače ② Podpůrná chlopeň ③ Vnitřní část sací lišty ④ Popruh 7. Zatlačte otočené nebo nové sací chlopně na knoflíky vnitřní části sacího paprsku. 8. Připojte popruh. 9. Vnitřní část sací lišty zatlačte do horní části. 10. Našroubujte a utáhněte hvězdicové rukojeti.

Čištění síta na hrubé nečistoty

1. Otevřete víko nádrže na špinavou vodu.

1. Stáhněte síto na hrubé nečistoty směrem nahoru.
2. Síto na hrubé nečistoty opláchněte pod tekoucí vodou.
3. Vsad'te síto na hrubé nečistoty do nádrže na špinavou vodu.

Čištění plováku a filtru na vlákna 1. Otevřete kryt nádrže na špinavou vodu.

1. Opláchněte plovák čistou vodou.
2. Demontujte a vyčistěte filtr na vlákna.

Vyměňte kotoučový kartáč

Upozornění

Vyměňte kotoučové kartáče, jakmile délka štětin dosáhne 10 mm.

1. Zvedněte čisticí hlavu.
2. Sešlápněte pedál pro výměnu kartáčů dolů.
3. Kotoučový kartáč vytáhněte bočně zespoda čisticí hlavy.
4. Nový kotoučový kartáč držte pod čisticí hlavu, tlačte směrem nahoru a zacvakněte.

Vyměňte kartáčové válce

Upozornění

Vyměňte kartáčové válce, když délka štětin dosáhla 10 mm.

1. Zvedněte čisticí hlavu.
2. Vytáhněte rukojeť výměny kartáče.

① Výměna kartáče rukojeti

② Kryt ložiska s břitem stěrače

③ Kartáčový válec

1. Sejměte kryt ložiska včetně břitu stěrače.
2. Vytáhněte kartáčový válec.
3. Vložte nový kartáčový válec a vystřed'te jej na unášeč.

①Unašeč

②Upinací trn

1. Namontujte kryt ložiska s břitem stěrače.

Upozornění

Zajistěte, aby kartáčový válec seděl na upínacím trnu a ne pod ním.

1. Otočte držadlo výměny kartáče nahoru a zaklapněte na místo.
2. Opakujte postup na opačné straně.

Čištění filtru čerstvé vody

1. Vypusťte čerstvou vodu (viz kapitola „Vypouštění čerstvé vody“).
2. Vyšroubujte uzávěr nádrže na čistou vodu.

② Uzávěr nádrže na čistou vodu

1. Vytáhněte filtr čerstvé vody a opláchněte jej čistou vodou.
2. Vsaďte filtr čerstvé vody.
3. Nasaďte uzávěr nádrže na čistou vodu. Upozornění: Dbejte na to, aby byla po přišroubování hadicová přípojka v uzávěru nádrže na čistou vodu v nejnižším bodě.

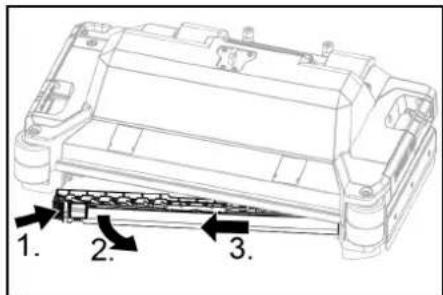

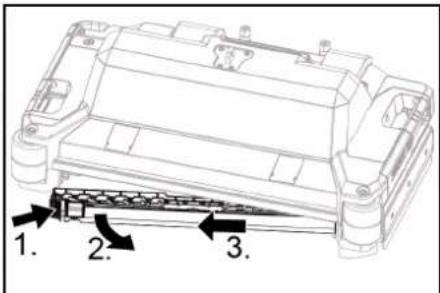

Vyčistěte lištu pro rozvod vody.

1. Stiskněte spoušť ve směru šipky a držte ji tam.

1. Otočte lištu pro rozvod vody dopředu.
2. Vytáhněte lištu pro rozvod vody.
3. Vyčistěte lištu pro rozvod vody.
4. Vložte lištu pro rozvod vody zpět do čisticí hlavy a zajistěte ji na místě.

Vyčistěte baterie.

1. Používejte ochranné brýle, ochranný oděv a ochranné rukavice.
2. Udržujte konektory článků baterie uzavřené.
3. Vyjměte baterie.
4. Plastové části baterií a přihrádky na baterie čistěte pouze vodou nebo utěrkami namočenými ve vodě bez přísad.
5. Po vyčištění povrchy osušte.
6. Vložte zpět baterie.

Resetujte počítadlo údržby

Pokud byly provedeny údržbářské práce zobrazené na displeji, musí být odpovídající počítadlo údržby resetováno.

Upozornění

Resetování počítačů údržby je popsáno v kapitole „Šedý inteligentní klíč“.

Nápověda při poruchách

⚠NEBEZPEČÍ

Může dojít k nezamýšlenému spuštění přístroje. Může dojít k úrazu lidí pracujících na přístroji.

Před jakoukoliv prací na přístroji vytáhněte zástrčku zapalovací svíčky.

Před jakoukoli prací vytáhněte síťovou zástrčku interní nabíječky ze zásuvky.

Před jakoukoli prací odpojte konektor baterie.

1. Vypusťte znečištěnou vodu.
2. Vypusťte zbývající čerstvou vodu.

Upozornění

Pokud nelze chybu odstranit pomocí následujících pokynů, obraťte se na zákaznický servis.

Zobrazované poruchy

Pokud zobrazená chyba není na následujícím seznamu, proveďte následující:

1. Otočte spínač programu do polohy „OFF“.
2. Vyčkejte 10 sekund.
3. Nastavte přepínač programu na předchozí funkci.
4. Pokud se porucha vyskytne znovu, zavolejte zákaznický servis.

Porucha Náprava
Práz.nádrž na č.vodul	1. Doplňte nádrž na čerstvou vodu
Zablok. vodní ventil	1. Hlavní spínač programu přepněte do polohy „OFF“.2. Vyčkejte 10 sekund.3. Nastavte přepínač programu na požadovaný program.
Přetíž. hlav. kartáč!	1. Snižte přítlak kartáčů.
Zablok. hl. kartáč	1. Zkontrolujte, zda kartáč neblokuje cizí těleso, a přip. odstraňte cizí těleso.2. Hlavní spínač programu přepněte do polohy „OFF“.3. Vyčkejte 10 sekund.4. Nastavte přepínač programu na požadovaný program.
Přetíž. postr. kart.!	1. Snižte tlak kartláče boční kartáčovací plošiny.
Zablok. hnací motor!	1. Zkontrolujte zablokování kol, odstraňte cizí předměty.2. Hlavní spínač programu přepněte do polohy „OFF“.3. Pokud se trakční motor přehřál, nechte jej alespoň 15 minut vychladnout, jinak počkejte 10 sekund.4. Nastavte př epínač programu na požadovaný program.
Nízký stav nab. bat.!	1. Přepínač programu nastavte do polohy Přeprava.2. Veďte zařízení přímo k nabíječce (nebo s interní nabíječkou do zásuvky). Vyhněte se stoupáním.3. Nabijte baterii.
Prázdná baterie!	1. Přepínač programu nastavte do polohy Přeprava.2. Jedťte nejkratší cestou k nabíječce (nebo do zásuvky v případě interní nabíječky k zásuvce). Vyhněte se stoupáním.3. Nabijte baterii.
Zav. kont. posedu	1. Krátce uvolněte sedadlo řidiče, aby mohlo řízení zkontrolovat funkci spínače kontaktu sedadla.
Opětovné zapnutil	1. Nastavte hlavní vypínač do polohy „1“.
Restartovat stroj!	1. Hlavní spínač programu přepněte do polohy „OFF“.2. Vyčkejte 10 sekund.3. Nastavte přepínač programu na požadovaný program.
Uvolnit klapku!	1. Uvolněte jízdní pedál.

Poruchy bez údajů na displeji

Porucha Náprava
Přístroj nelze spustit	1. Posaďte se na sedadlo.2. Před zapnutím bezpečnoslního spínače sešlápněte pedál plynu.3. Bezpečnostní spínač nastavte do polohy „1“.4. Zkontrolujte a popř. nabíjte baterie.5. Hlavní spínač programu přepněte do polohy „OFF“.6. Vyčkejte 10 sekund.7. Nastavte přepínač programu na požadovaný program.8. Pokud je to možné, pojedťe s přístrojem pouze na vodorovnou plochu.9. V případě potřeby zkontrolujte parkovací brzdu.Pokud se porucha přesto vyskytne znovu, zavolejte zákaznický servis.
Přístroj už nejede, na displeji sezobraží „Prázdná baterie!“	1. Hlavní spínač programu přepněte do polohy „OFF“.2. Vyčkejte 10 sekund.3. Přepínač programu nastavte do polohy „Přeprava“.4. Jedťe k nabíjecí stanici.5. Pokud přístroj stále nejede, nabíjte baterii na místě nebo odblokujte brzdu (viz „Provoz / tlačení přístroje) a zatlačte přístroj knabíjecí stanici.
Při rozjiždění a zastavování se přístrojpohybuje nerovnoměrně (trhavě).	1. Zrušte uvolnění brzdy (viz „Provoz / tlačení přístroje“).
Objem vody je nedostatečný	1. Zkontrolujte stav naplnění čisté vody. V případě potřeby nádrž zcela naplíňte tak, aby byl vytlačen vzduch.2. Demontujte a vyčistěte filtr čisté vody.3. Vložte filtr a našroubujte uzávěr.4. Zkontrolujte hadice, zda nejsou ucpané, a v případě potřeby je vyčistěte.
Ukazatel čerstvé vody ukazuje poručním vyprázdnění nádrženesprávnou výšku hladiny	1. Použijte přístroj. Během provozu je hadicový systém odvzdušněn a ukazatel výšky hladiny se zkoriguje.
Lišta ukazatele výšky hladiny bliká,zobraží se „Práz.nádrž na č.vodu!“	1. Doplňte nádrž na čistou vodu.
Sací výkon je příliš nízký	1. Vyčistěte těsnění mezi nádrží na špinavou vodu a víkem a provedťe kontrolu těsnění, popř. vyměňte.2. Zkontrolujte a příp. vy čistěte znečištěné sítko na vlákna.3. Sací chlopně na sací liště vyčistěte, příp. otočle nebo vyměňte.4. Zavřete víko na vypouštěcí hadici odpadní vody.5. Zavřete víko oplachovacího systému odpadní vody.6. Zkontrolujte ucpání sací hadice a příp. ji vyčistěte.7. Zkontrolujte těsnost sací hadice a příp. ji vyměňte.8. Zkontrolujte nastavení sací lišty.
Výsledek čištění je nedostačující	1. Nastavte příslušný čisticí program pro úkol čištění.2. K čištění použijte vhodné kartáče.3. K čištění použijte vhodný čisticí prostředek.4. Snížte rychlost.5. Nastavte kontaktní tlak.6. Nastavte břity stěračů.7. Zkontrolujte opotřebení kartáčů a popř. kartáče vyměňte.8. Zkontrolujte výstup vody.
Kartáče se neotáčejí	1. Snížte přítlak.2. Zkontrolujte, zda kartáč neblokuje cizí těleso, a příp. odstraňte cizí těleso.3. Pokud je motor přetižený, nechte jej vychladnout.4. Hlavní spínač programu přepněte do polohy „OFF“.5. Vyčkejte 10 sekund.6. Nastavte přepínač programu na požadovaný program.7. Zkontrolujte, zda je zástrčka zařízení zapojena do čisticí hlavy.
Přístroj nebrzdí	1. Uvolněte brzdu (viz „Provoz / tlačení zařízení“).
Vypouštěcí hadice odpadní vody jeucpaná	1. Olevřete víko dávkovacího zařízení u vypouštěcí hadice.2. Sací hadici vytáhněte ze sací lišty a ručně ji uzavřete.3. Nastavte přepínač programů na „sání“.Ucpání bude odsáto z vypouštěcí hadice do nádrže na odpadní vodu.

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Případné závady vašeho přístroje odstraníme bezplatně během záruční

lhůty, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V případě uplatnění nároků ze záruky se prosím obrat'le s dokladem o koupi na svého prodejce

nebo na nejbližší autorizované pracoviště zákaznického servisu. (Adresa viz zadní stranu)

Příslušenství

Čisticí hlava s příslušenstvím pro válcový kartáč A: Jednotka balení, B: Množství požadované přístrojem

Popis R 75	č. dílu	Popis A B
Válcový kartáč, červený (střední, standardní)	4.035-605.0	Pro udržovací čištění silně znečištěných podlah.	1	2
Válcový kartáč, bílý (měkký)	6.907-771.0	Pro leštění a udržovací čištění citlivých podlah.	1	2
Válcový kartáč, oranžový (vysoký/nízký)	6.907-730.0	Pro drhnutí podlah se strukturním povrchem (bezpečnostní dlaždice atd.).	1	2
Válcový kartáč, zelený (tvrdý)	6.907-731.0	K základnímu čištění silně znečištěných podlah a k odstraňování nátěrů (např. vosky, akryláty).	1	2
Válcový kartáč, černý (velmi tvrdý)	6.907-732.0		1	2
Kartáč z mikrovláken	4.114-007.0	Pro udržovací čištění hladkých podlah.	1	2
Hřídel válcového padu	4.762-627.0	Pro uchycení válcových padů.	1	2
Válcový pad, žlutý (měkký)	6.369-454.0	Pro leštění podlah	20	96; 106
Válcový pad, červený (střední)	6.369-456.0	Pro čištění mírně znečištěných podlah.	20	96; 106
Válcový pad, zelený (tvrdý)	6.369-455.0	Pro čištění normálně až silně znečištěných podlah.	20	96; 106

Čisticí hlava s příslušenstvím pro kotoučové kartáče

A: Jednotka balení, B: Množství požadované přístrojem

Popis	D 75č. dílu	Popis	A	B
Koloučový karláč, přírodní barva (měkký)	4.905-020.0	Pro leštění podlah.	1	2

Popis	D 75č. dílu	Popis	A	B
Kotoučový kartáč, bílý	4.905-019.0	Pro leštění a udržovací čištění citlivých podlah.	1	2
Kotoučový kartáč, červený (střední, standardní)	4.905-018.0	Pro čištění mírně znečištěných nebo citlivých podlah.	1	2
Kotoučový kartáč, černý (tvrdý)	4.905-021.0	Pro čištění silně znečištěných podlah.	1	2
Jemný diamantový pad, zelený	6.371-236.0	Pro osvěžení vápenných krytin a podlah potažených epoxidovou vrstvou.	5	2
Hrubý diamantový pad, bílý 6.371-252.0 5	2
Střední diamantový pad, žlutý	6.371-253.0		5	2
Unašeč padů	4.762-447.0	Pro uchycení padů.	1	2

Příslušenství sací lišty

A: Balicí jednotka, B: Počet požadovaný přístrojem

Označení	Č. dílu	Popis	A	B
Sada sacích chlopní, vpředu PU (červená), vzadu Linatex	4.039-366.0	Standardní	Pár	1 pár
Sada sacích chlopní, Linatex	4.039-356.0	odolné proti roztržení	Pár	1 pár
Sada sacích chlopní, PU	4.039-357.0	odolné proti oleji	Pár	1 pár

Technické údaje

		B 110 Classic D 75	B 110 Classic R 75
Všeobecné
Rychlost jízdy / čistění	km/h	6	6
Transportní rychlost	km/h	6	6
Jízdní rychlost, směr dozadu	km/h	4	4
Teoretický plošný výkon	m2/h	4500	4500
Praktické pokrytí plochy	m2/h	3150	3150
Objem nádrže na čistou vodu	l	130	130
Objem nádrže na špinavou vodu	l	110	110
Objem nádrže na hrubé nečistoty	l	-	1,8
Dávkování vody	l/min	0...8	0...8
Plošné zatížení (s řidičem a plnou nádrži na čistou vodu)
Povrchový tlak	N/mm2	0,64	0,64
Plošné zatížení (hmotnost / parkovací plocha)	kg/m2	563	563
Hmotnost
Délka	mm	1660	1660
Šříka	mm	1035	1035
Šříka sacích lišt	mm	1000	1000
Výška	mm	1480	1480
Pracovní šířka	mm	750	750
Rozměry balení lxbxh	mm	1715x1140x1625	1715x1140x1625
Poloměr otáčení	mm	1750	1750
Rozměry prostoru pro baterie lxbxh	mm	420x630x400	420x630x400
Pneumatiky
Přední kolo, šířka	mm	90	90
Přední kolo, průměr	mm	250	250
Zadní kolo, šířka	mm	75	75
Zadní kolo, průměr	mm	290	290
Hmotnost
Připustná celková hmotnost	kg	720	720
Vlastní hmotnost (přepravní hmotnost)	kg	380	380
Typická provozní hmotnost	kg	590	590
Přítlačná síla kartáče, max.	N (kg)	736 (75)	736 (75)
Kontaktní tlak kartáče, max.	N/m2(g/cm2)	510 (500)	510 (500)
Výkonnostní údaje přístroje
Jmenovité napětí	V	24	24
Kapacita akumulátoru* (Nainstalováno ve výrobě, pokud jde o verzi Bp Pack)	Ah (5 h)	170	170
Střední příkon	W	2350	2350
Jmenovitý výkon	W	2500	2500
Výkon pojezdového motoru	W	600	600
Výkon sací turbíny	W	600	600
Výkon pohonu kartáče	W	2 x 600	2 x 600
Krytí		IPX3	IPX3
Vysávání
Sací výkon, množství vzduchu	l/s ~25		~25
Podtlak (max.)	kPa (mbar)	~17 (~170)	~17 (~170)
Podtlak (v provozu)	kPa (mbar)	~5 (~50)	~5 (~50)
Čistici kartáče
Průměr kartáče	mm	410	100
Délka kartáče	mm	-	705
Otáčky kartáče	1/min	180	1200
Externí nabljěčka

				B 110 Classic D 75	B 110 Classic R 75
Jmenovité napětí V 230 230
Kmitočet Hz 50-60 50-60
Nabljecí proud A	5	0	5	0
Hmotnost kg	4,5	4,5
Okolní podmínky
Přípustný teplotní rozsah			°C	5...40	5...40
Teplota vody max.			°C	50	50
Relativní vlhkost vzduchu			%	20...90	20...90
Sklon
Sklon pracovní oblasti max.			%	10	10
Sklon na krátkou vzdálenost (max. 10 m), nakládka			%	22	22
Zjištěné hodnoty podle EN 60335-2-72
Hodnota vibrací rukou/paží			m/s2	<2,5	<2,5
Hodnota vibrací sedadla			m/s2	<2,5	<2,5
Nejistota K			dB(A)	0,2	0,2
Hladina akustického tlaku LpA Ekologický provoz			dB(A)	59,2	59,2
Hladina akustického tlaku LpA Běžný provoz			dB(A)	63,6	63,6
Nejistota KpA			dB(A)	1,6	1,6
Hladina akustického výkonu LWA + Nejistota KWA Ekologický provoz			dB(A)	74,1	74,1
Hladina akustického výkonu LWA + Nejistota KWA Běžný provoz			dB(A)	78,7	78,7

Technické změny vyhrazeny.

EU prohlášení o shodě

Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i

v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost.

Výrobek: Čistič podlah

Typ: 1.161-xxx

Příslušné směrnice EU

Aplikované národní normy

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Zmocněnec pro dokumentaci:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Německo)

Tel.: [phone]

Fax: [phone]

Winnenden, /09/01

Obsah

Všeobecné upozornenia 182

Funkcia 182

Bezpečnostné pokyny.... 182

Starostlivosť a údržba 188

Voda má za následok poškodenie sacej turbíny.

Do tohto otvoru neplňte ani nestriekajte vodu.

⚠UPOZORNENIE

Nebezpečenstvo popálenia

Symboly výstražných upozornení

Používejte ochranu očí.

Nebezpečí výbuchu

Oheň, jiskry, otevřené světlo a kouření je zakázáno.

Nebezpečí poranění

První pomoc.

Varovné upozornění

Likvidace

Baterii nevhazujte do kontejneru na odpadky.

Popis přístroje

Přehled zařízení

⑦ Bezpečnostní spínač

Vyčistěte podlahu na mokro (se sníženým množstvím vody a sníženými otáčkami kartáče) a vysajte znečištěnou vodu (se sníženým sacím výkonem).

④NORMAL MODE

Vyčistěte podlahu na mokro a vysajte znečištěnou vodu.

⑤HEAVY MODE

Vyčistěte podlahu na mokro (se zvýšeným přítlakem kartáče) a vysajte znečištěnou vodu.

6 REŽIM SCRUB

Podlahu vyleštěte vysokými otáčkami kartáče bez nanesení kapaliny.

Vypouštěcí otvor nádrže na čistou vodu

Vypouštěcí otvor nádrže na odpadní vodu

Úroveň naplnění nádrže na čistou vodu (50 %)

Uvazovací bod

* Držák mopu

Výměna kartáče

* volitelné

Montáž

Vyložení

1. Instalace kartáčů je popsána v kapitole „Údržbové práce“.

Montáž sací lišty

1. Otočte obě upínací páky směrem nahoru.

Demontáž a montáž batérií

Nestabilná poloha stroja

Pri demontáži a montáži batérií dbajte na bezpečnú polohu stroja.

POZOR

Zámena polarity

Demontáž a montáž batérií

Nestabilná poloha stroja

Pri demontáži a montáži batérií dbajte na bezpečnú polohu stroja.

1. Bezpečnostný spínač prepnite do polohy „0“.
2. Vypustite znečistenú vodu.
3. Odblokujte nádrž na znečistenú vodu a otočte ju smerom dozadu.
4. Vytiahnite zástrčku batérie.
5. Kábel odpojte od záporného pólu batérie.
6. Zvyšný kábel odpojte od batérií.
7. Vyberte batérie
8. Použité batérie zlikvidujte podľa platných predpisov.

Neodborné používanie nabíjačky

Nebezpečenstvo výbuchu

Nebezpečenstvo výbuchu

Pred nabíjaním batérií nenáročných na údržbu vyklopte nádrž na znečistenú vodu nahor.

Priemerná doba nabíjania je približne 10-15 hodín.

Nepoužívajte cudzie prísady, takzvané vylepšovacie prostriedky, v opačnom prípade zanikne záruka.

1. Zapnite prístroj
2. Spínač smeru jazdy nastavte na „dopredu“.
3. Programový spínač prepnite na "TRANSPORT MODE".
4. Zřahka stlačte plynový pedál.

1. Uvolněte plynový pedál.

Brzda musí slyšitelně zapadnout.

V zatáčkách a na mokré podlaze jezděte pomalu.

1. Posaďte se.
2. Zasuňte inteligentní klíč.
3. Bezpečnostní spínač nastavte na „1“.
4. Programový spínač přepněte na "TRANSPORT MODE".
5. Směr jízdy nastavte pomocí spínače směru jízdy na ovládacím panelu.
6. Rychlost jízdy určete stlačením plynového pedálu.
7. Uvolněte plynový pedál.

Přístroj se zastaví.

1. Otevřete uzávěr nádrže na čistou vodu.
2. Naplňte čistou vodu (max. 50 °C) po spodní okraj plnicí trysky.

1. Zavřete uzávěr nádrže na čistou vodu.

Poznámka: Pravidelně kontrolujte hladinu vody, abyste předešli poškození podlahy při čištění bez vody.

Dodržujte bezpečnostní pokyny uvedené na čisticích prostředcích.

Upozornění

• „Fine Clean“: Nízké otáčky kartáče pro odstranění šedého povlaku na jemné kamenině.
• „Whisper Clean“: Střední otáčky kartáče pro udržovací čištění se sníženou hladinou hluku.
• „Power Clean“: Vysoké otáčky kartáče pro leštění, krystalizaci a zametání.

Nastavení sací lišty

Nastavení sklonu

1. Přístroj postavte na plochu bez spádu.
2. Programový spínač otočte do polohy „Vysávání“.
3. Přístrojem projeďte trochu dopředu.
4. Odečtěte vodováhu.

Nerovná podlaha: 5 podložek nad, 1 podložka pod sací lištou.

Veľmi hladká podlaha: 1 podložka nad, 5 podložiek pod sacou lištou.

1. Vyskrutkujte maticu.

1. Medzi saciu lištu a dištančný valček vložte požadovaný počet podložiek.
2. Zvyšné podložky umiestnite nad dištančný valček.
3. Zaskrutkujte maticu a utiahnite ju.
4. Postup zopakujte na druhom dištančnom valčeku.

Upozornenie

Vyprázdnenie zásobníka hrubých nečistôt

1. Zdvihnite zásobník hrubých nečistôt a vytiahnite ho.
2. Vyprázdnite zásobník hrubých nečistôt.
3. Zásobník hrubých nečistôt vložte spät.

Vypustění čisté vody

1. Otevřete uzávěr nádrže na čistou vodu.
2. Vypusťte čistou vodu.
3. Vyčistěte filtr.
4. Nasaďte uzávěr nádrže na čistou vodu.

Šedý inteligentní klíč uděluje dozornému personálu rozšířená oprávnění a možnosti nastavení.

1. Zasuňte inteligentní klíč.
2. Otáčením informačního tlačítka zvolte požadovanou funkci.

Přeprava

Reset počítadla údržby

Počítadlo se vymaže.

1. Otáčejte informační tlačítko, až se na displeji nezobrazí bod menu „language“.
2. Stiskněte informační tlačítko.
3. Otáčajte informačným tlačidlom, kým nebude označený požadovaný jazyk.
4. Stlačte informačné tlačidlo.

Správa kľúčov

1. Otáčajte informačné tlačidlo, až kým sa nezobrazí bod menu „factory settings“.
2. Stlačte informačné tlačidlo.
3. Otáčajte informačné tlačidlo, až kým sa nezvýrazní „yes“.
4. Stlačte informačné tlačidlo.

Nastavenie parametrov pre čistiace programy

1. Programový spínač nastavte na požadovaný čistiaci program.
2. Stlačte informačné tlačidlo.

Zobrazí sa prvý nastaviteľný parameter.

1. Otočením informačného tlačidla nastavte požadovanú hodnotu.
2. Zmenené nastavenie potvrďte stlačením informačného tlačidla alebo počkajte, kým sa po 10 sekundách nastavená hodnota neprevezme automaticky.
3. Otočením informačného tlačidla zvoľte ďalší parameter.
4. Po zmene všetkých požadovaných parametrov otáčajte informačné tlačidlo, až kým sa nezobrazí bod menu „exit“.
5. Stlačte informačné tlačidlo.

Dôjde k opusteniu menu.

Preprava

NEBEZPEČENSTVO

Prechod cez stúpania

Nebezpečenstvo poranenia

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

Pri preprave dbajte na hmotnosť prístroja.

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

Pri skladovaní dbajte na hmotnosť prístroja.

POZOR

Mráz

Starostlivosť a údržba

NEBEZPEČENSTVO

Nebezpečenstvo zranenia, zásah elektrickým prúdom. Otočte programový spínač do polohy „OFF“.

Před jakýmikoliv pracemi na přístroji vytáhněte inteligentní klíč.

Vytáhněte síťovou zástrčku nabíječky.

- Nádrž na znečištěnou vodu vypláchněte čistou vodou.

- Očistěte filtr na hrubé nečistoty.

- Pouze čisticí hlava R: Vyjměte zásobník hrubých nečistot a vyprázdněte ho.

- Vyčistěte stěrky, zkontrolujte jejich opotřebení.

- Póly baterie zkontrolujte z hlediska oxidace, v případě potřeby je očistěte kartáčem. Dbejte na pevné uložení spojovacích kabelů.

- Vyprázdněte nádrž na čistou vodu a vypláchněte usazeniny.

- Vyčistěte filtr na čistou vodu.

Bezpečnostní inspekce / smlouva o údržbě

Čištění plováku a filtru na vlákna

① Plovák ② Filtr na vlákna 2. Opláchněte plovák čistou vodou. 3. Vyjměte a vyčistěte vzduchový filtr.

Když délka štětin dosáhne 10 mm, vyměňte kotoučové kartáče.

1. Nadzvedněte čisticí hlavu.
2. Vytáhněte rukojeť výměny kartáčů.

Ujistěte se, že válcový kartáč je na upínacím trnu a ne pod ním.

① Filtr čisté vody ② Uzávěr nádrže na čistou vodu

1. Vytáhněte filtr na čistou vodu a vypláchněte čistou vodou.
2. Vložte filtr na čistou vodu.
3. Nasaďte uzávěr nádrže na čistou vodu.

Čištění lišty rozvodu vody

1. Stiskněte odblokování ve směru šipky a pevně ho podržte.

1. Lištu rozvodu vody otočte směrem dopředu.
2. Lištu rozvodu vody vytáhněte v podélném směru.
3. Vyčistěte lištu rozvodu vody.
4. Lištu rozvodu vody vložte zpět do čistící hlavy a zaaretujte blokování.
5. Používejte ochranné brýle, ochranný oděv a ochranné rukavice.
6. Zátky článků baterií nechte zavřené.
7. Demontujte baterie.
8. Plastové díly baterií a prostor baterie čistěte pouze vodou nebo utěrkami navlhčenými vodou bez přísad.
9. Po čištění povrchy osušte.
10. Baterie namontujte zpět. Po provedení údržbové práce zobrazené na displeji se následně musí resetovat příslušné počítadlo údržby.

Čištění baterií

Reset počítadla údržby

Upozornění

Reset počítadel údržby je popsán v kapitole „Sivý inteligentní klíč“.

Pomoc při poruchách

NEBEZPEČÍ

Před jakýmikoliv pracemi odpojte zástrčku baterie.

1. Vypusťte znečištěnou vodu
2. Vypustite zvyšnú čistú vodu.

Upozornenie

Porucha Oprava
release throttle	1. Uvoľnite plynový pedál.

Názov	Č. dielu	Popis	A	B
Súprava odsávacích stierok, vpredu PU (červený), vzadu Linatex	4 039 – 366,0	Štandardné	pár	1 pár
Súprava odsávacích stierok, Linatex	4 039 – 356,0	odolné voči roztrhnutiu	pár	1 pár
Súprava odsávacích stierok, PU	4 039 – 357,0	odolné voči oleju	pár	1 pár

Technické údaje

②Filter na hrubé nečistoty

③Veko nádrže na odpadovú vodu

④Ovládací panel

- Vyčistite sitko na hrubé nečistoty.

- Iba čistiaca hlava: Vyberte nádrž s hrubými nečistotami a vyprázdnite ju.
