FT23-21M - Ventilátor MIDEA - Bezplatný návod k obsluze

Značka	Midea
Model	FT23-21M
Typ produktu	Stojanový ventilátor
Napájení	220-240 V ~ 50 Hz
Jmenovitý výkon	25 W
Maximální průtok vzduchu	17,50 m³/min
Hladina akustického výkonu	53,06 dB(A)
Spotřeba elektřiny v pohotovostním režimu	Není použitelné
Spotřeba elektřiny ve vypnutém stavu	0 W
Sezónní spotřeba elektřiny	6,56 kWh/rok
Hodnota služby	0,85 (m³/min)/W
Maximální rychlost vzduchu	2,17 m/s
Funkce	Horizontální oscilace, manuální nastavení sklonu, 3 rychlosti
Ovládání	Tlačítko na hlavní jednotce
Použití	Pouze pro vnitřní a domácí použití
Čištění	Otřete měkkým hadříkem a jemným čisticím prostředkem; neponořujte
Údržba	Před čištěním odpojte; nerozebírejte ochranu lopatek
Bezpečnost	Nevkládejte předměty do mřížky; stabilní povrch; nepoužívejte v blízkosti okna
Opravitelnost	Neopravujte sami; kontaktujte kvalifikovaného technika
Rozměry (přibližně)	Nastavitelná výška, průměr lopatky přibližně 23 cm (nespecifikováno)
Hmotnost (přibližně)	Přibližně 3 kg (odhad)
Záruka	Viz podmínky výrobce
Materiál	Plast a kov pro lopatky
Obsah balení	Ventilátor, přední a zadní mřížka, lopatky, základna, návod

Často kladené otázky - FT23-21M MIDEA

Jak sestavit ventilátor Midea FT23-21M?

Postupujte podle kroků: připevněte zadní mřížku k motoru zašroubováním pojistné matice ve směru hodinových ručiček, poté vložte pružinový úchyt, nasaďte lopatky a připevněte přední mřížku zarovnáním otvorů a utažením šroubu. Ujistěte se, že lopatky volně rotují.

Jak čistit ventilátor?

Před čištěním vždy odpojte zařízení. K otření vnějšího povrchu použijte měkký hadřík navlhčený jemným čisticím prostředkem. Nikdy neponořujte ventilátor do vody. Vyhněte se abrazivním čisticím prostředkům. Lopatky lze opatrně otřít bez demontáže mřížky.

Ventilátor vydává abnormální hluk, co dělat?

Zkontrolujte, zda se lopatky volně otáčí a zda není zaseknutý žádný předmět. Ujistěte se, že ventilátor stojí na stabilním povrchu. Pokud hluk přetrvává, kontaktujte kvalifikovaného technika; neopravujte sami.

Mohu používat ventilátor venku?

Ne, tento ventilátor je určen pouze pro vnitřní a domácí použití. Nepoužívejte jej v blízkosti okna nebo ve vlhkém prostředí, abyste předešli riziku úrazu elektrickým proudem.

Jak aktivovat horizontální oscilaci?

Stiskněte tlačítko oscilace směrem dolů pro aktivaci oscilace. Táhněte jej nahoru pro statický režim. Nastavení sklonu se provádí ručně orientací hlavy ventilátoru.

Ventilátor se nespouští, co zkontrolovat?

Zkontrolujte, zda je napájecí kabel správně zapojen a zda je zapnutý vypínač na hlavní jednotce. Pokud problém přetrvává, vyzkoušejte jinou zásuvku. Pokud nic nefunguje, kontaktujte zákaznický servis.

Jak nastavit výšku ventilátoru?

Model FT23-21M je stojanový ventilátor s teleskopickou trubicí. Povolte nastavovací kroužek, upravte požadovanou výšku a poté utáhněte. Ujistěte se, že základna je stabilní.

Jaká jsou základní bezpečnostní opatření?

Nikdy nevkládejte prsty ani předměty do mřížky. Umístěte ventilátor na stabilní a rovný povrch. Před přemístěním nebo čištěním jej odpojte. Nepoužívejte s poškozeným kabelem.

Mohu sám vyměnit napájecí kabel?

Ne, pokud je kabel poškozen, musí být vyměněn výrobcem, jeho servisem nebo kvalifikovanou osobou, aby se předešlo riziku úrazu elektrickým proudem.

Jak uskladnit ventilátor v zimě?

Pečlivě jej vyčistěte a uložte na suchém místě chráněném před prachem. Můžete jej částečně rozebrat pro úsporu místa. Uchovejte návod u spotřebiče pro příští použití.

NÁVOD K OBSLUZE FT23-21M MIDEA

Děkujeme, že jste si vybrali společnost Midea! Před zahájením používání nového výrobku Midea si důkladně přečtěte tento návod, abyste se ujistili, že víte, jak bezpečně ovládat vlastnosti a funkce, které váš nový spotřebič nabízí.

OBSAH

DĚKOVNÝ DOPIS 01

BEZPEČNOSTNÍ POKYNY 02

SPECIFIKACE 05

PŘEHLED PRODUKTU 06

Následující bezpečnostní pokyny mají zabránit nepředvídaným rizikům nebo škodám způsobeným nebezpečným nebo nesprávným provozem spotřebiče. Při příjezdu zkontrolujte obal a spotřebič, zda je vše neporušené, abyste zabezpečili bezpečný provoz. Pokud zjistíte jakékoli poškození, obrat’te se na prodejce. Upozorňujeme, že úpravy nebo změny na spotřebiči nejsou z důvodu vaší bezpečnosti povoleny. Neúmyslné používání může způsobit nebezpečí a ztrátu nároků na záruku.

Vysvětlení symbolů

	NebezpečiTento symbol upozorňuje na nebezpečí ohrožení života a zdraví osob v důsledku extrémně hořlavého plynu.
	Upozornění na elektrické napětíTento symbol označuje nebezpečí ohrožení života a zdraví osob v důsledku elektrického napětí.
	VarováníSignální slovo označuje nebezpečí se střední úrovní rizika, které může mít za následek smrt nebo vážné zranění, pokud se mu nevyhnete.
	VýstrahaSignální slovo označuje nebezpečí s nízkým stupněm rizika, které může způsobit lehké nebo středně těžké zranění, pokud se mu nevyhnete.
	PozorSignální slovo označuje důležitou informaci (např. škodu na majetku), ale ne nebezpečí.
	Dodržujte pokynyTento symbol označuje, že servisní technik musí tento spotřebič obsluhovat a udržovat pouze v souladu s návodem k obsluze.

Před použitím/uvedením přístroje do provozu si pečlivě a pozorně přečtěte tento návod k obsluze a uschovejte jej v bezprostřední blízkosti místa instalace nebo přístroje pro pozdější použití!

⚠️ VÝSTRAHA

• Pozorně si přečtěte pravidla a pokyny bezpečného provozu. Nikdy nevkládejte prsty, tužky nebo jiné předměty přes mřížku, když je ventilátor v provozu.
• Při přesunu z jednoho místa na druhé odpojte ventilátor. Ujistěte se, že ventilátor je při provozu na stabilním povrchu, aby se zabránilo jeho převrácení.
• NEPOUŽÍVEJTE ventilátor v okně, déšť může způsobit elektrické nebezpečí.
• Pouze pro použití v domácnosti.

⚠️ VAROVÁNÍ

• Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, nebo servisním technikem nebo podobně kvalifikovanou osobou, aby nedošlo k úrazu.
• Z důvodu ochrany před nebezpečím úrazu elektrickým proudem, a neponořujte přístroj, kabel nebo zástrčku do vody nebo jiné tekutiny.
• Tento spotřebič mohou používat děti ve věku od 8 let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi, nebo nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo jim byly dány instrukce týkající se použití přístroje osobou zodpovědnou za jejich bezpečnost. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu nesmějí provádět děti bez dozoru.
• Pokud přístroj nepoužíváte a také před čištěním ho odpojte od síťové zásuvky.
• Elektrické spotřebiče uchovávejte mimo dosah dětí nebo nemocných osob. Nedovolte jim používat spotřebiče bez dozoru.
• Pouze na vnitřní a domácí použití.
• Když byl ventilátor smontován, ochranný kryt lopatek rotoru se již nesmí demontovat.

- Před čištěním odpojte ventilátor ze zásuvky.

- Ochranný kryt rotoru se nesmí rozebírat/otevírat pro čištění listů rotoru.

- Kryt ventilátoru a ochranný kryt lopatek rotoru otřete mírně vlhkým hadříkem.

SPECIFIKACE

Model výrobku	FT23-21M
Napětí	220-240V~
Frekvence	50Hz
Příkon	25W

Položka/Popis Symbol Hodnota Jednotka
Maximální průtok ventilátoru	F	17,50	m^3/min
Příkon ventilátoru	P	20,5	W
Funkční hodnoty	S v	0,85	(m^3/min)W
Spotřeba elektrické energie v pohotovostním režimu	P_SB	---	W
Spotřeba energie ve vypnutém stavu	P_OFF	0	W
Hladina akustického výkonu ventilátoru	LWA	53,06	dB(A)
Maximální rychlost proudění vzduchu	C	2,17	meters/sec
Sezónní spotřeba elektrické energie	Q	6,56	kWh/a
Norma pro měření funkčních vlastností	IEC 60879:1986 (corr.1992)

PŘEHLED PRODUKTU

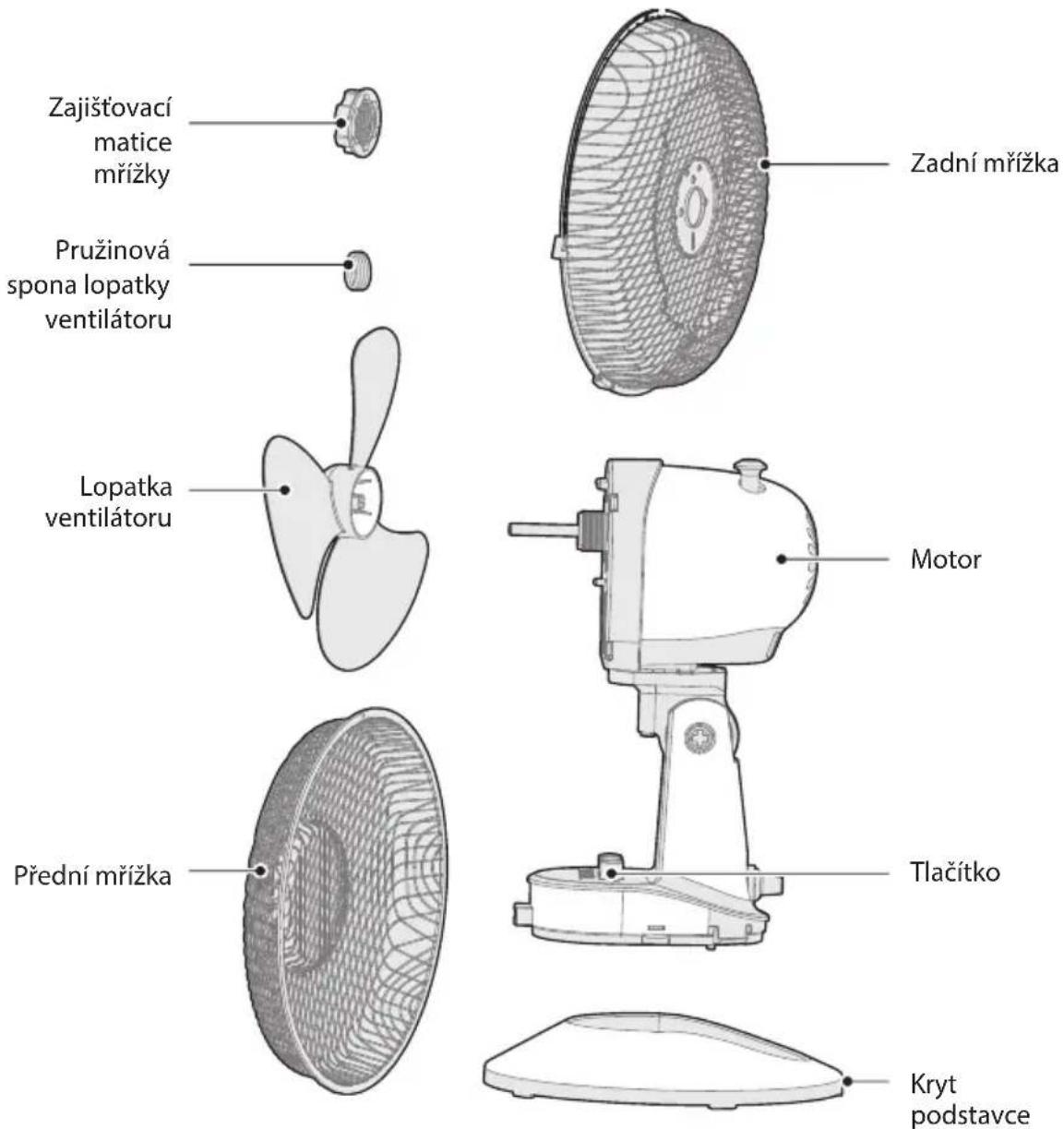

Název dílů

Zajišťovací matice mřížky Pružinová spona lopatky ventilátoru Lopatka ventilátoru Přední mřížka Zadní mřížka Motor Tlačítko Kryt podstavce

CZ

POZNÁMKA

Všechny obrázky v této příručce slouží pouze pro účely vysvětlení. Jakýkoli rozpor mezi skutečným předmětem a vyobrazením na výkresu se vztahuje na skutečný předmět.

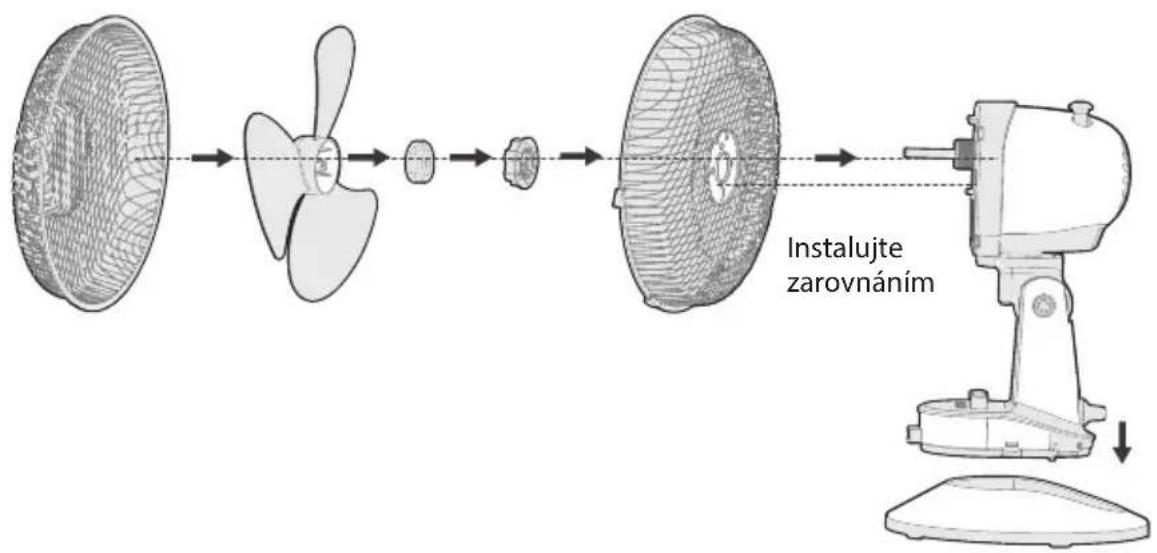

INSTALACE PRODUKTU

• Zašroubujte zajištovací matici mřížky ve směru hodinových ručiček a mezitím upevněte zadní mřížku.
• Pružinová svorka je již pripevněna 2-3 mm od okraje pouzdra hřídele; uživatel ji nemusí instalovat.
• Po instalaci zatáhněte čepel, aby se mohla normálně otáčet.

Instalujte zarovnáním

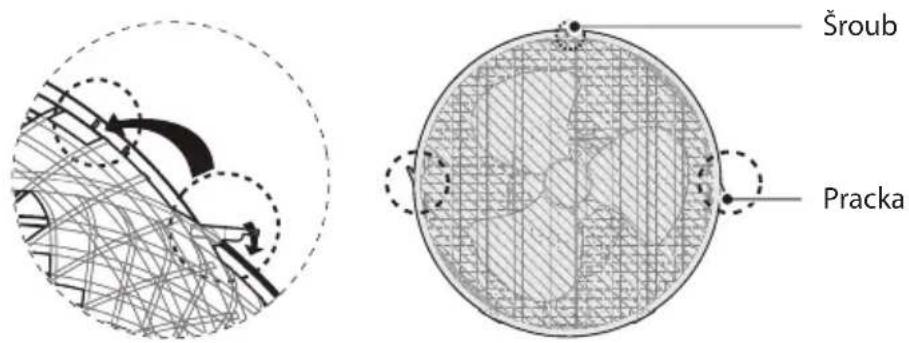

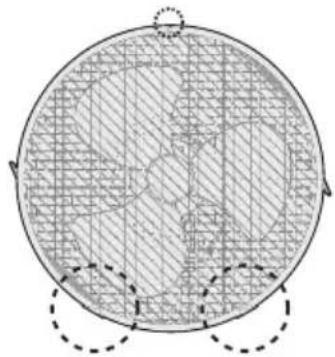

Instalace predního a zadního krytu

1. Zarovnejte otvory pro šrouby na vnějším kroužku predního i zadního krytu, přičemž polohovací svorka je zarovnána podle obrázku.

1. Stiskněte všechny přezky, aby se přední kryt spojil se zadním krytem. V otvorech pro šrouby utáhněte oddělený šroub a matici.

Šroub Pracka

NÁVOD K OBSLUZE

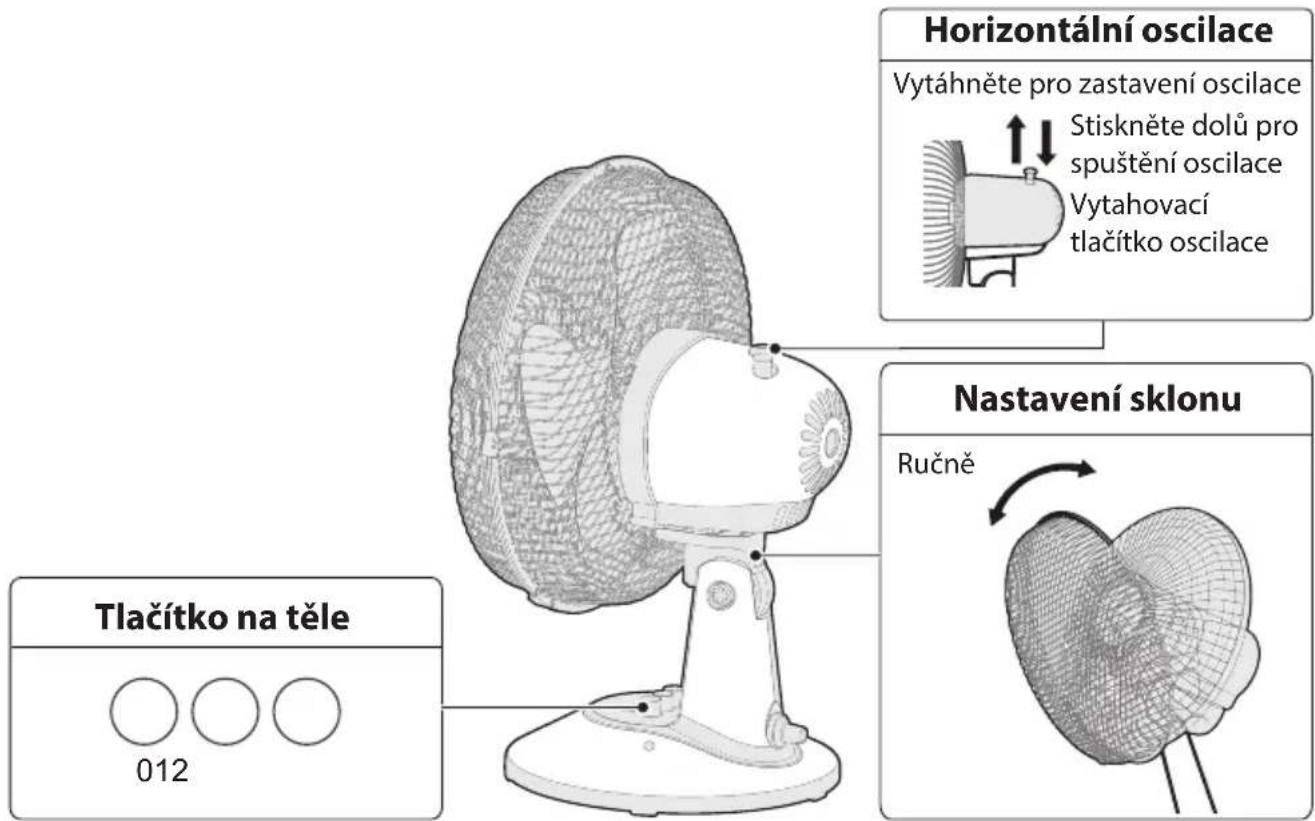

Pokyny k obsluze těla

Horizontální oscilace Vytáhněte pro zastavení oscilace Stiskněte dolů pro spuštění oscilace Vytahovací tlačitko oscilace Nastavení sklonu Ručně Tlačitko na těle 012

CZ

ČIŠTĚNÍ A ÚDRŽBA

Ventilátor vyžaduje minimální údržbu. Nepokoušejte se ho opravit sami. V případě potřeby servisu ho odešlete kvalifikovanému servisnímu personálu.

1. Před čištěním a montáží odpojte napájení ventilátoru.
2. Pro zajištění dostatečné cirkulace vzduchu k motoru, udržujte větrací otvory v zadní části motoru bez prachu. K odstranění prachu nerozebírejte ventilátor.
   Vnější části otřete měkkým hadříkem namočeným do slabého saponátu.
3. Nepoužívejte žádné abrazivní čisticí prostředky nebo rozpouštědla, abyste nepoškrábali povrch.
4. K čištění nepoužívejte nic z následujícího: benzín, ředidlo.
5. Zabraňte vniknutí vody nebo jiných tekutin do krytu motoru nebo do vnitřních částí.
6. Před čištěním se ujistěte, že jste odpojili napájecí zdroj.
7. Plastové díly čistěte měkkým hadříkem navlhčeným jemným mýdlem.

ŘEŠENÍ PROBLÉMŮ

Při provozu vašeho spotřebiče mohou nastat chyby a poruchy. Následující tabulky obsahují možné příčiny a poznámky k vyřešení chybového hlášení nebo poruchy. Doporučujeme vám pozorně si přecíst následující tabulku, abyste ušetřili čas a peníze, které by vás mohlo stát volání do servisního střediska.

	Příčina Řešení Problém
Stroj po instalaci nefunguje správně	• Napájecí kabel není zapojen nebo má špatný kontakt.	Zkontrolujte, zda je zástrčka správně zasunuta do zásuvky.
	• Vypínač na těle není zapnutý.	Zapněte vypínač na těle.

CZ

OCHRANNÉ ZNÁMKY, AUTORSKÁ PRÁVA A PRÁVNÍ PROHLÁŠENÍ

Midea logo, slovní značky, obchodní název, obchodní styl a všechny jejich verze jsou cenným majetkem společnosti Midea Group a/nebo jejích přidružených společností ("Midea"), ke kterým společnost Midea vlastní ochranné známky, autorská práva a jiná práva duševního vlastnictví, jakož i veškerý goodwill vyplývající z používání jakékoli části ochranné známky Midea. Používání ochranné známky Midea ke komerčním účelům bez předchozího písemného souhlasu společnosti Midea může představovat porušení ochranné známky nebo nekalou soutěž v rozporu s příslušnými zákony.

Tuto příručku vytvořila společnost Midea a vyhrazuje si všechna autorská práva. Žádný subjekt ani jednotlivec nesmí používat, kopírovat, upravovat, distribuovat tento návod jako celek nebo jeho část, ani jej spojovat nebo prodávat s jinými produkty bez předchozího písemného souhlasu společnosti Midea.

Všechny popsané funkce a pokyny byly aktuální v době tisku této příručky. Skutečný výrobek se však může lišit v důsledku vylepšených funkcí a designu.

Důležité pokyny pro životní prostředí

Soulad se směrnicí o OEEZ a likvidace odpadu:

Tento výrobek je v souladu se směrnicí EU o OEEZ (2012/19/EU). Tento výrobek je označen klasifikačním symbolem pro odpad z elektrických a elektronických zařízení (OEEZ).

Tento symbol označuje, že tento výrobek se po skončení životnosti nesmí likvidovat spolu s jiným odpadem z domácnosti. Použité zařízení musí být předáno na oficiálním sběrném místě pro recyklaci elektrických elektronických zařízení. Chcete-li vědět více o tomto systému sběru, obraťte se na místní úřady nebo prodejce, u kterého jste výrobek zakoupili. Každá domácnost hraje důležitou roli při zhodnocování a recyklaci starých spotřebičů. Vhodná likvidace použitého spotřebiče pomáhá předcházet možným negativním důsledkům pro životní prostředí a lidské zdraví.

Soulad se směrnicí RoHS

Výrobek, který jste si zakoupili, je v souladu se směrnici EU o RoHS (2011/65/EU). Neobsahuje škodlivé a zakázané materiály uvedené ve směrnici.

INFORMACE o balení

Obalové materiály výrobku jsou vyrobeny z recyklovatelných materiálů v souladu s našimi národními environmentálními předpisy. Obalové materiály nevyhazujte spolu s domácím nebo jiným odpadem. Odneste je na místa sběru obalových materiálů určená místními úřady.

Na poskytování služeb dohodnutých se zákazníkem,

souhlasíme s tím, že budeme bez omezení dodržovat všechna ustanovení platných právních předpisů o ochraně osobních údajů v souladu s dohodnutými zeměmi, ve kterých budou služby zákazníkovi poskytovány, jakož i případně obecné nařízení EU o ochraně údajů (GDPR).

Obecně údaje zpracováváme, abychom splnili naše smluvní závazky vůči vám a z důvodů bezpečnosti výrobku, ochrany vašich práv v souvislosti s otázkami týkajícími se záruky a registrace výrobku. V některých případech, ale pouze pokud je zajištěna přiměřená ochrana údajů, mohou být osobní údaje přenášeny příjemcům nacházejícím se mimo Evropský hospodářský prostor.

Další informace vám poskytneme na požádání. Našeho pověřence pro ochranu osobních údajů můžete kontaktovat prostřednictvím [e-mail]. Chcete-li uplatnit svá práva, například právo namítat proti zpracování vašich osobních údajů pro účely přímého marketingu, kontaktujte nás prostřednictvím [e-mail]. Další informace získáte kliknutím na QR kód.
