MCF25GRB - Ventilátor MIDEA - Bezplatný návod k obsluze

Typ produktu	Sloupový ventilátor
Značka	Midea
Model	MCF25GRB
Napájení	Adaptér 24 V ===, vstup 100-240 V ~ 50/60 Hz
Jmenovitý příkon	18 W
Maximální průtok vzduchu	13,19 m³/min
Servisní hodnota (Sv)	0,92 (m³/min)/W
Spotřeba v pohotovostním režimu	0,195 W
Hladina hluku (LWA)	58,1 dB(A)
Maximální rychlost vzduchu	5,262 m/s
Sezónní spotřeba elektřiny	4,794 kWh/rok
Počet rychlostí	12 (vlastní vítr), 3 (spánkový vítr), cyklický
Vertikální oscilace	30°, 60°, 135°, vypnuto
Horizontální oscilace	30°, 60°, 120°, vypnuto
Časovač	1 až 15 hodin
Dálkové ovládání	Ano, baterie AAA součástí
Speciální funkce	Paměť pohotovostního režimu, automatické vypnutí po 24 h, automatické zhasnutí displeje
Materiál	Plast
Rozměry (přibližně)	30 x 30 x 90 cm
Hmotnost (přibližně)	4 kg
Použití	Vnitřní, domácí
Údržba	Otřete měkkým hadříkem a jemným čisticím prostředkem. Neponořujte.
Obsah balení	Ventilátor, adaptér, dálkové ovládání, baterie (2xAAA), manuál
Záruka	Obraťte se na prodejce
Měřicí norma	EN IEC 60879:2019

Často kladené otázky - MCF25GRB MIDEA

Jak sestavit ventilátor Midea MCF25GRB ?

Zarovnejte spodní pól s hlavním pólem a otočením proti směru hodinových ručiček utáhněte, poté zarovnejte se základnou a otočením ve směru hodinových ručiček.

Jak používat dálkové ovládání ?

Dálkové ovládání funguje v dosahu 5 m (16 stop) a v úhlu 30° směrem k produktu. Vložte dvě baterie AAA (součástí). Pomocí tlačítek zapínejte/vypínejte, nastavujte rychlost, oscilace a režimy.

Jaké jsou dostupné režimy ventilace ?

Ventilátor nabízí tři režimy: vlastní vítr (12 rychlostí), spánkový vítr (3 rychlosti) a cyklický vítr (automatické vertikální a horizontální oscilace). Mezi těmito režimy můžete přepínat tlačítkem M.

Jak nastavit vertikální a horizontální oscilaci ?

Stiskněte tlačítko vertikální oscilace (B) pro výběr z 30°, 60°, 135° nebo vypnuto. Pro horizontální oscilaci (C) jsou úhly 30°, 60°, 120° nebo vypnuto. Zobrazí se odpovídající ikony.

Jak čistit ventilátor ?

Před čištěním vždy ventilátor odpojte. Otřete vnější povrchy měkkým, mírně vlhkým hadříkem a jemným čisticím prostředkem. Nepoužívejte abrazivní prostředky ani rozpouštědla. Nenechte vodu proniknout do motoru.

Co dělat, když dálkové ovládání nefunguje ?

Zkontrolujte baterie: v případě potřeby je vyměňte. Ujistěte se, že jste do 5 m a že dálkové ovládání směřuje přímo na displej. Pokud problém přetrvává, kontaktujte zákaznický servis.

Ventilátor se sám vypíná, je to normální ?

Ano, ventilátor má funkci automatického vypnutí po 24 hodinách nepřetržitého provozu. Navíc se displej vypne po 30 sekundách nečinnosti, aby šetřil energii.

Jaké jsou důležité bezpečnostní pokyny ?

Nepoužívejte ventilátor venku, neponořujte jej, nenechte děti si s ním hrát a nikdy nevkládejte předměty do mřížky. Před přemístěním nebo čištěním jej odpojte. Používejte pouze dodaný adaptér.

Jak zlikvidovat ventilátor na konci životnosti ?

Neodhazujte spotřebič s domovním odpadem. V souladu se směrnicí o OEEZ jej odevzdejte na schváleném sběrném místě pro recyklaci elektrických a elektronických zařízení.

Kde najdu úplný návod ?

Návod je k dispozici ke stažení zdarma ve formátu PDF na webu notice-facile.com. Můžete také požádat o překlad do jiných jazyků.

NÁVOD K OBSLUZE MCF25GRB MIDEA

Děkujeme, že jste si vybrali společnost Midea! Před zahájením používání nového výrobku Midea si důkladně přečtěte tento návod, abyste se ujistili, že víte, jak bezpečně ovládat vlastnosti a funkce, které váš nový spotřebič nabízí.

OBSAH

DĚKOVNÝ DOPIS 01

BEZPEČNOSTNÍ POKYNY 02

SPECIFIKACE 03

PŘEHLED PRODUKTU 04

• Pozorně si přečtěte pravidla a pokyny bezpečného provozu.
• Tento spotřebič mohou používat děti ve věku od 8 let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi, nebo nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo jim byly dány instrukce týkající se použití přístroje osobou zodpovědnou za jejich bezpečnost. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu nesmějí provádět děti bez dozoru.
• Elektrické spotřebiče uchovávejte mimo dosah dětí nebo nemocných osob. Nedovolte jim používat spotřebiče bez dozoru.
• Nikdy nevkládejte prsty, tužky nebo jiné předměty přes mřížku, když je ventilátor v provozu.
• Při přesunu z jednoho místa na druhé odpojte ventilátor.
• Ujistěte se, že je ventilátor při provozu na stabilním povrchu, aby nedošlo k jeho převrácení.
• NEPOUŽÍVEJTE ventilátor v okně, déšť může způsobit elektrické nebezpečí.
• Pouze pro použití v interiéru.

VAROVÁNÍ

• Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, servisním technikem nebo podobně kvalifikovanou osobou, aby nedošlo k úrazu.
• Z důvodu ochrany před nebezpečím úrazu elektrickým proudem neponořujte přístroj, kabel nebo zástrčku do vody nebo jiné tekutiny.
• Pokud přístroj nepoužíváte a také před čištěním ho odpojte od síťové zásuvky.
• Pouze pro vnitřní a domácí použití.
• Když byl ventilátor smontován, ochranný kryt lopatek rotoru se již nesmí demontovat.
• Před čištěním odpojte ventilátor ze zásuvky.
• Ochranný kryt rotoru se nesmí rozebírat/otevírat pro čištění listů rotoru.
• Kryt ventilátoru a ochranný kryt lopatek rotoru otřete mírně vlhkým hadříkem.
• Spotřebič se smí používat pouze s napájecím zdrojem dodaným se spotřebičem.

SPECIFIKACE

	MCF25GRBModel výrobku
Pracovní napětí	24V---
Jmenovitý výkon	18W
Hluk	≤59dB(A)

	AdaptérDíly
Vstup	100-240V~ 50/60Hz 1,5A
Výstup	24V === 1,5A

Popis SymbolHodnotaJednotka
Maximální průtok ventilátoru	F 13,19 m /min		3
Příkon ventilátoru	P 14,3 W
Funkční hodnoty	Sv	0,92	(m 3 /min)W
Spotřeba elektrické energie v pohotovostním režimu	PSB	0,195	W
Spotřeba energie ve vypnutém stavu	POFF	——	W
Hladina akustického výkonu ventilátoru	LWA	58,1 dB(A)
Maximální rychlost proudění vzduchu	C 5,262 meters/sec
Sezónní spotřeba elektrické energie	Q 4,794 kWh/a
Norma pro měření funkčních vlastností	EN IEC 60879:2019
Kontaktní údaje pro získání dalších informací	GD Midea Environment Appliances MFG. Co., LtdNo.28, Dong Fu Road, HeSui East Industrial Area,Dong Feng Town, ZhongShan, GuangDong, China.

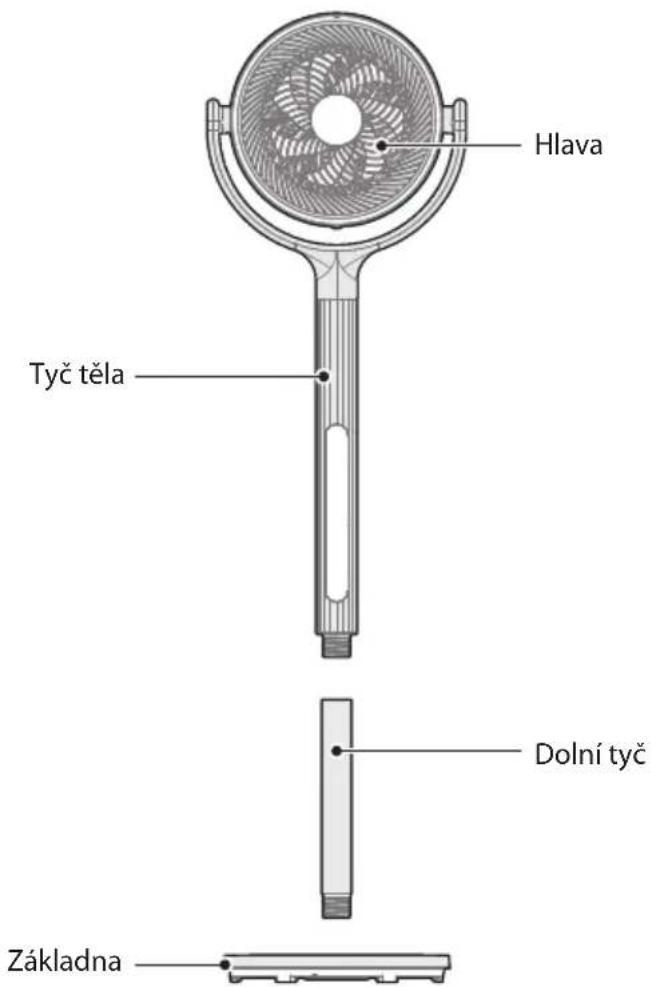

PŘEHLED PRODUKTU

Název komponentu

CZ

Seznam součástí

Uživatelská příručka X1

Adaptér x 1, baterie x 2, dálkový ovladač x 1

POZNÁMKA

Všechny obrázky v této příručce slouží pouze pro účely vysvětlení. Jakýkoli rozpor mezi skutečným předmětem a vyobrazením na výkresu se vztahuje na skutečný předmět.

INSTALACE PRODUKTU

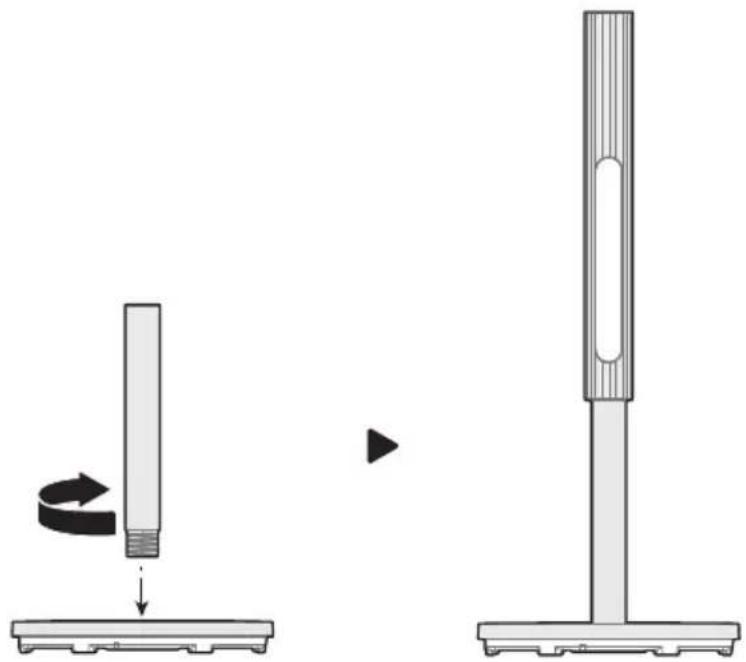

Instalace tyče

1. Zarovnejte otvor dolní tyčové trubky podle obrázku se spodním koncem tyčové trubky těla a utáhněte dolní tyčovou trubku otáčením proti směru hodinových ručiček.

1. Zarovnejte port dolní tyčové trubky podle obrázku s rozhraním základny a utáhněte dolní tyčovou trubku otáčením ve směru hodinových ručiček.

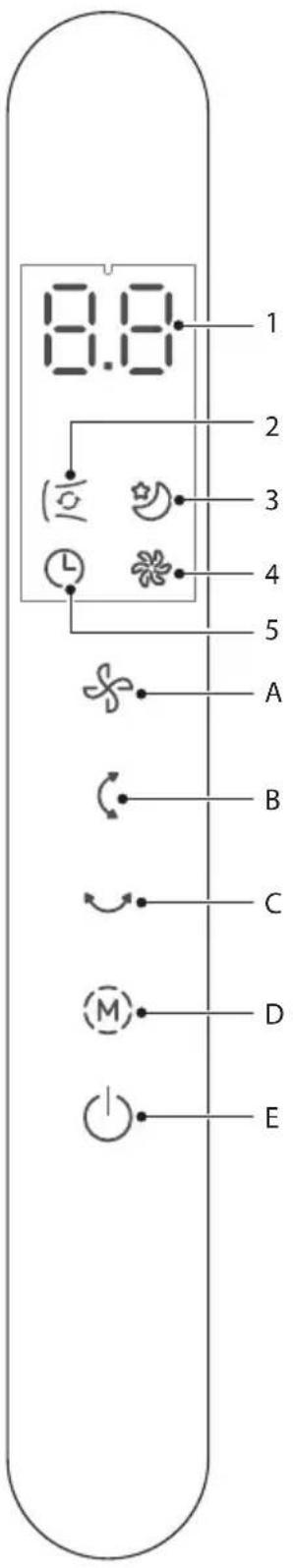

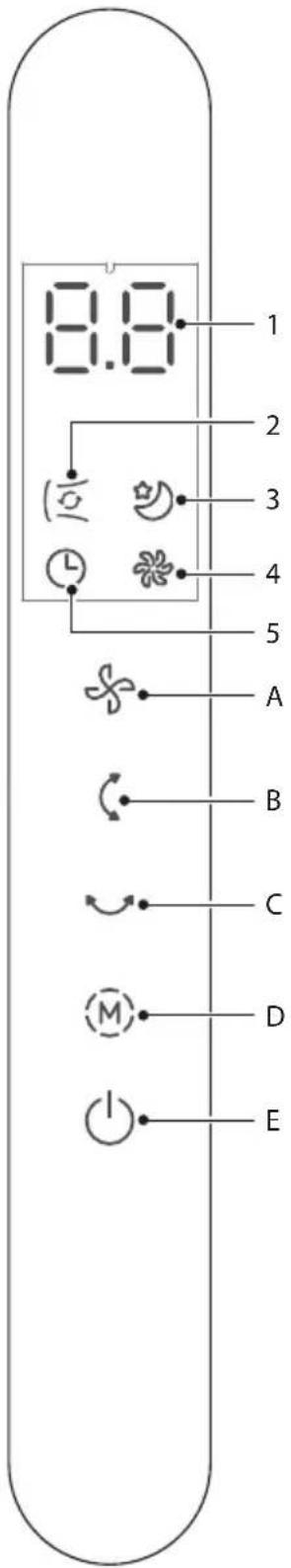

Popis tlačítek a displeje

Zobrazovací oblast

		Popis funkceČ. Ikona
1		• Komplexní zobrazovací plocha
2		• Světlo kontrolky cyklu foukání
3		• Světelný indikátor foukání ve spánku
4		• Světelný indikátor vlastního foukání
5		• Světelný indikátor časovače

Provozní oblast

Č. Popis funkceTlačítko
A	Tlačítkorychlosti	Ve stavu zapnutí stiskněte tlačítko pro nastavení rychlosti vlastního foukání a cyklu v následujícím pořadí: 1 → 2 → 3 → 4...12 → 1 ; nebo cyklus foukání ve spánku v následujícím pořadí: 1 → 2 → 3 ; v režimu cyklického foukání běží ve výchozím nastavení na nejvyšší úrovni vlastního foukání a je zapnut vertikální a horizontální výkyv.
B	[XOYZ]Tlačítkovertikálníhovýkyvu	Stisknutím tlačítka v zapnutém stavu provedete cyklus v následujícím pořadí: 30° - 60° - 135° -stop- 30° .... Příslušná obrazovka je následující: -- → 30° == → 60° → 135°

Č.		Popis funkceTlačítko
C	Tlačítkohorizontálního výkyvu	Stisknutím tlačítka v zapnutém stavu provedete cyklus v následujícím pořadí: 30° - 60° - 120° -stop- 30° .... Příslušná obrazovka je následující: -- → 30° == → 60° ≡≡ → 120° Stisknutím a podržením tohoto tlačítka vstoupíte do stavu nastavení časovače; ve stavu nastavení časovače stisknutím tohoto tlačítka nastavte čas plánu a cyklus v následujícím pořadí: 1 → 2 → 3 → 4...15 → 1 .Pokud se do 3 sekund neprovede žádná operace, nastavení horizontálního výkyvu se automaticky ukončí.
D	Tlačítkorežimu	V zapnutém stavu stiskněte na cyklus v následujícím pořadí: vlastní foukání → foukání ve spánku → cyklické foukání (kruhový přepínač).
E	Tlačítkozapnutí/pohotovostníhorežimu	Stisknutím v pohotovostním režimu přejdete do stavu zapnutí.Stisknutím v zapnutém stavu přejdete do pohotovostního stavu.

Popis dalších funkcí

CZ

• Paměťová funkce

Když není napájení odpojeno (tj. v pohotovostním režimu), ventilátor má paměťovou funkci; může si zapamatovat rychlost foukání a režim před pohotovostním režimem.

• Funkce automatického vypnutí

Po připojení napájecího zdroje a přechodu do stavu zapnutí, pokud ventilátor není v provozu, po 24 hodinách se automaticky vypne.

- Funkce automatického vypnutí obrazovky

Pokud během provozu ventilátoru nedojde k žádné operaci během 30 sekund, obrazovka se automaticky vypne. Po vypnutí obrazovky se dotkněte libovolného tlačítka kromě tlačítka pohotovostního režimu, čímž obrazovku probudíte.

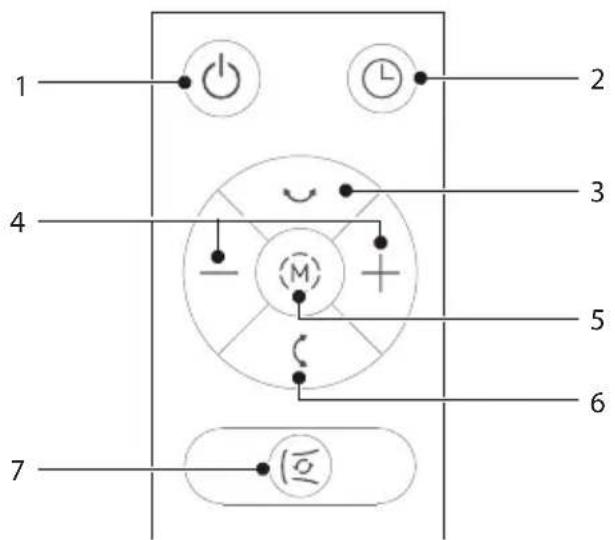

Dálkové ovládání

• Dálkové ovládání by se mělo běžně používat ve vzdálenosti do 5 metrů od přední části výrobku a v úhlu odklonu 30 stupňů.
• Baterie obsahuje mnoho těžkých kovů, kyselin a zásad, které mohou ohrozit lidské zdraví. Odpadní baterie je třeba recyklovat odděleně.

	TlačítkoČ. Popis funkce
1		Zapnuto/Pohotovostní režim
2		Dotkněte se přímo, abyste nastavili plánovanou dobu zapnutí/vypnutí.
3		Stisknutím tohoto tlačítka přepnete horizontální výkyv v následujícím pořadí: 30°, 60°, 120°, VYPNUTO.
4		Přímým dotykem zvýšíte/snížíte rychlost foukání; časový plán lze nastavit ve stavu časovače
5		Stisknutím tohoto tlačítka nastavíte režim foukání: vlastní → spánek → cyklus (kruhový přepínač).
6	[140T]	Stisknutím tohoto tlačítka přepnete vertikální výkyv v následujícím pořadí: 30°, 60°, 135°, VYPNUTO.
7	[0002]	Stisknutím tohoto tlačítka vstoupíte do režimu cyklického foukání.

POZNÁMKA

• Používejte manganové nebo alkalické baterie typu "AAA".
• Baterie nevhazujte do ohně, mohou vybuchnout nebo vytékat. • Nemíchejte staré a nové baterie.
• Nemíchejte alkalické, standardní (karbon-zinkové) nebo nabíjecí (nikl-kadmium) baterie.

ČIŠTĚNÍ A ÚDRŽBA

Ventilátor vyžaduje minimální údržbu. Nepokoušejte se ho opravit sami. V případě potřeby servisu ho odešlete kvalifikovanému servisnímu personálu.

1. Před čištěním a montáží odpojte napájení ventilátoru.
2. Pro zajištění dostatečné cirkulace vzduchu k motoru, udržujte větrací otvory v zadní části motoru bez prachu. K odstranění prachu nerozebírejte ventilátor.
3. Vnější části otřete měkkým hadříkem namočeným do slabého saponátu.
4. Nepoužívejte žádné abrazivní čisticí prostředky nebo rozpouštědla, abyste nepoškrábali povrch.
5. K čištění nepoužívejte nic z následujícího: benzín, ředidlo.
6. Zabraňte vniknutí vody nebo jiných tekutin do krytu motoru nebo do vnitřních částí.
7. Před čištěním se ujistěte, že jste odpojili napájecí zdroj.
8. Plastové díly čistěte měkkým hadříkem navlhčeným jemným mýdlem. Důkladně odstraňte mýdlo suchým hadříkem.

ŘEŠENÍ PROBLÉMŮ

Při provozu vašeho spotřebiče mohou nastat chyby a poruchy. Následující tabulky obsahují možné příčiny a poznámky k vyřešení chybového hlášení nebo poruchy. Doporučujeme vám pozorně si přečíst následující tabulku, abyste ušetřili čas a peníze, které by vás mohlo stát volání do servisního střediska.

	Příčina Řešení Problém
Stroj po instalaci nefunguje správně	• Napájecí kabel není zapojen nebo má špatný kontakt.	Zkontrolujte, zda je zástrčka správně zasunuta do zásuvky.
	• Vypínač na těle není zapnutý.	Zapněte vypínač na těle.
Dálkové ovládání nefunguje	• Je třeba vyměnit baterii.	Vyměňte baterie.
	• Dálkové ovládání se používá ve vzdálenosti větší než 5 m od ventilátoru.	Použijte dálkový ovladač blíže k ventilátoru a ujistěte se, že směřuje přímo na panel displeje.

Adaptér x 1, baterie x 2, dálkový ovladač × 1
