MANUALE UTENTE MCF25GRB MIDEA

LETTERA DI RINGRAZIAMENTO

Grazie per aver scelto Midea! Prima di utilizzare il nuovo prodotto Midea, leggere attentamente questo manuale per assicurarsi di sapere come utilizzare le caratteristiche e le funzioni offerte dal nuovo apparecchio in modo sicuro.

INDICE

LETTERA DI RINGRAZIAMENTO 01

ISTRUZIONI DI SICUREZZA 02

SPECIFICHE 03

PANORAMICA DEL PRODOTOO 04

INSTALLAZIONE DEL PRODOTTO 05

ISTRUZIONI PER L'USO 07

PULIZIA E MANUTENZIONE 10

RISOLUZIONE DEI PROBLEMI 11

MARCHI, DIRITTI D'AUTORE E DICHIARAZIONE LEGALE 12

TRATTAMENTO DEI DATI 14

ISTRUZIONI DI SICUREZZA

Destinazione d'uso

Le seguenti linee guida sulla sicurezza hanno lo scopo di prevenire rischi imprevisti o danni derivanti da un funzionamento non sicuro o non corretto dell'apparecchio. Si prega di controllare l'imballaggio e l'apparecchio all'arrivo per assicurarsi che tutto sia intatto per garantire un funzionamento sicuro. In caso di danni, contattare il rivenditore o il rivenditore. Si prega di notare che modifiche o alterazioni dell'apparecchio non sono consentite per motivi di sicurezza. L'uso non previsto potrebbe provocare rischi e perdita di diritto alla garanzia.

Spiegazione dei simboli

	PericoloQuesto simbolo indica che ci sono pericoli per la vita e la salute delle persone a causa del gas estremamente infiammabile.
	Avviso di tensione elettrica pericolosaQuesto simbolo indica che esiste un pericolo per la vita e la salute delle persone a causa della tensione.
	AvvertenzeLa parola segnale indica un pericolo con un livello di rischio medio che, se non evitato, può causare morte o lesioni gravi.
	AttenzioneLa parola segnale indica un pericolo con un basso grado di rischio che, se non evitato, può provocare lesioni lievi o moderate.
	AttenzioneLa parola segnale indica informazioni importanti (ad es. danni alle cose), ma non pericolo.
	Attenersi alle istruzioniQuesto simbolo indica che un tecnico dell'assistenza deve utilizzare e mantenere questo apparecchio solo in conformità con le istruzioni per l'uso.

Prima di utilizzare/mettere in funzione l'apparecchio, leggere attentamente le presenti istruzioni per l'uso e conservarle nelle immediate vicinanze del luogo di installazione o dell'apparecchio per un successivo utilizzo!

PRECAUZIONE

• Leggere le regole per il funzionamento sicuro e attentamente tutte le istruzioni.
• Il presente apparecchio può essere utilizzato da bambini a partire da 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, a condizione che siano stati supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e che ne comprendano i pericoli. I bambini non devono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non devono essere svolti da parte di bambini senza supervisione.
• Mantenere le apparecchiature elettriche fuori dalla portata di bambini o persone con handicap. Non lasciare che usino le apparecchiature senza sorveglianza.
• Non inserire mai dita, matite o qualsiasi altro oggetto attraverso la griglia quando la ventola è in funzione.
• Scollegare la ventola quando ci si sposta da una posizione all'altra.
• Assicurarsi che la ventola sia su una superficie stabile durante il funzionamento per evitare il ribaltamento.
• NON usare il ventilatore sulla finestra, la pioggia può provocare un pericolo elettrico.
• Solo per uso domestico.

IT

ATTENZIONE

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o dal suo agente di assistenza o da una persona altrettanto qualificata per evitare un pericolo.
• Per evitare il rischio di scosse elettriche, non immergere l'unità, il cavo o la spina in acqua o altri liquidi.
• Quando l'apparecchio non è in uso e prima di pulirlo, scollegarlo dalla presa di corrente.
• Solo per uso interno e domestico.

• Una volta che il ventilatore è stato assemblato, la protezione per le pale del ventilatore non potrà essere più rimossa.

• Prima della pulizia scollegare la ventola.

• La protezione del rotore non deve essere smontata/aperta per pulire le pale del rotore.
• Pulire l'involucro della ventola e la protezione della lama del rotore con un panno leggermente umido.

- L'apparecchio deve essere utilizzato solo con l'alimentatore fornito in dotazione.

SPECIFICHE

	MCF25GRBModello prodotto
Tensione operativa	24V ---
Potenza nominale	18W
Rumorosità	≤59dB(A)

	AdattatoreParti
Ingresso	100-240V~ 50/60Hz 1,5A
Uscita	24V === 1,5A

Descrizione SimboloValoreUnità
Portata massima del ventilatore	F 13,19 m/min		^3
Potenza in ingresso	P 14,3 W
Valore del servizio	S_v	0,92	(m ^3 /min)W
Consumo energetico in standby	P_SB	0,195	W
Consumo energetico da spento	P_OFF	——	W
Livello di potenza sonora	LWA	58,1 dB(A)
Velocità massima dell'aria	C 5,262 Meter/Sek.
Consumo stagionale di energia elettrica	Q 4,794 kWh/a
Standard di misurazione per il valore di servizio	EN IEC 60879:2019
Contatti per ottenere maggiori informazioni	GD Midea Environment Appliances MFG. Co., Ltd No.28, Dong Fu Road, HeSui East Industrial Area, Dong Feng Town, ZhongShan, GuangDong, China.

PANORAMICA PRODOTTO

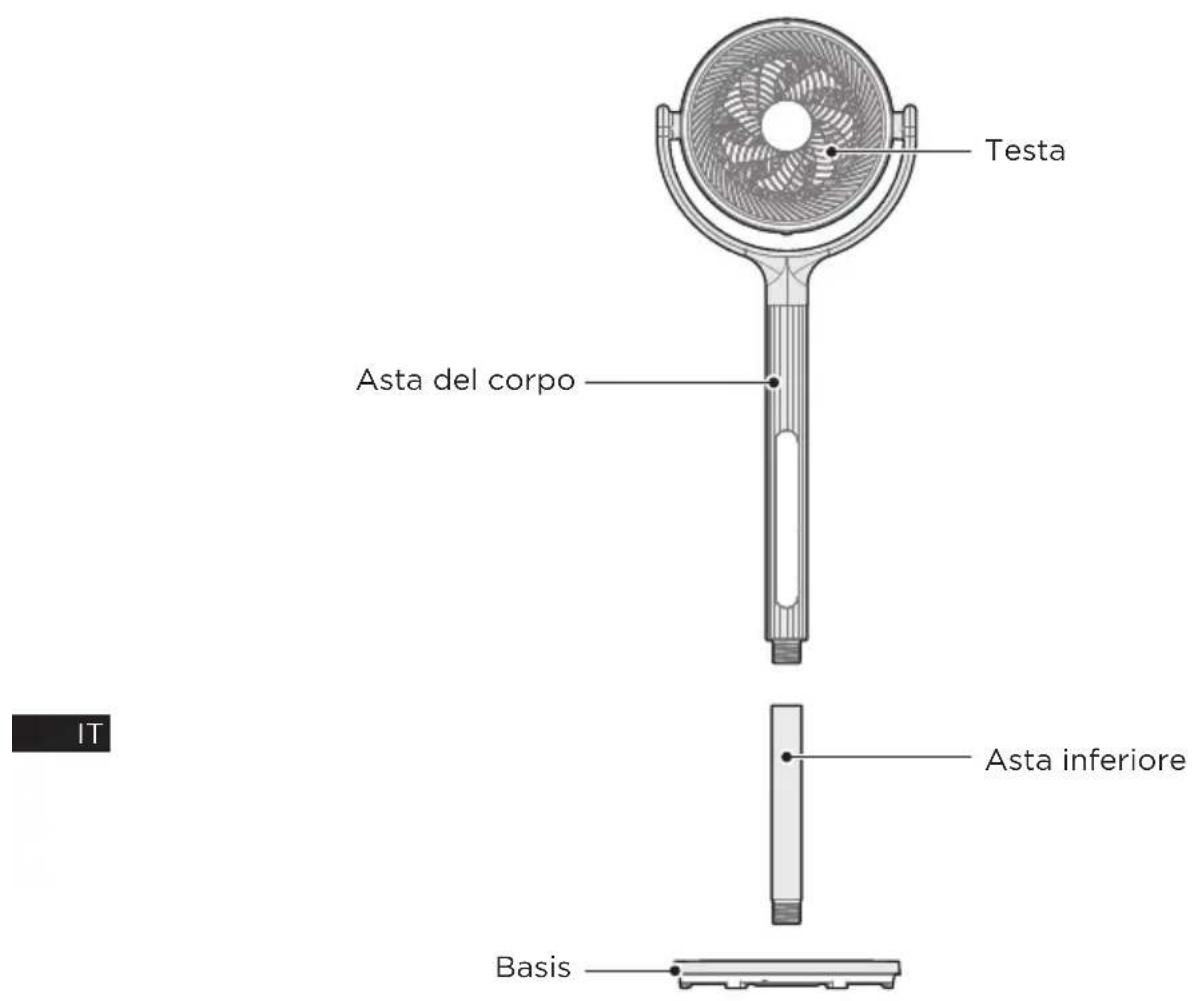

Nome delle parti

Testa Asta del corpo Asta inferiore Basis IT

Elenco delle parti

Manuel X1

Adattatore x 1

Batteria x 2

Telecomando X1

NOTA

Tutte le immagini in questo manuale sono solo a scopo esplicativo. Qualsiasi discrepanza tra l'oggetto reale e l'illustrazione nel disegno è soggetta al soggetto reale.

INSTALLAZIONE DEL PRODOTTO

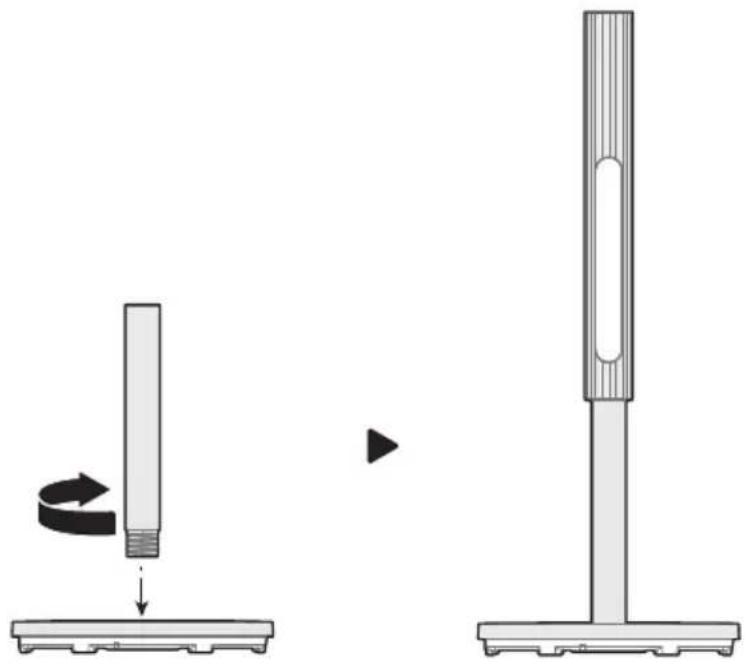

Installazione dell'asta

1. Allineare l'attacco del tubo dell'asta inferiore, come mostrato in figura, con l'estremità inferiore del corpo dell'asta e serrare il tubo dell'asta inferiore ruotandolo in senso antiorario.

1. Allineare l'attacco del tubo dell'asta inferiore all'interfaccia della base, come mostrato in figura, e serrare il tubo dell'asta inferiore ruotando in senso orario.

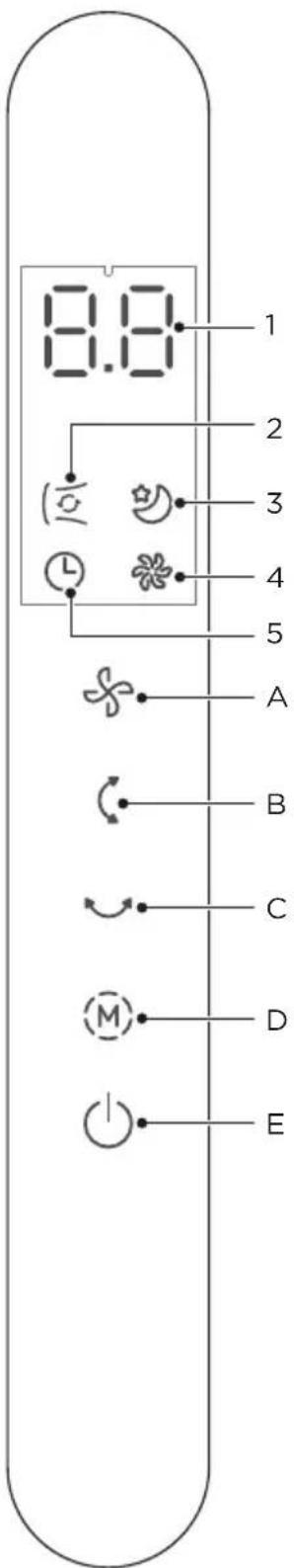

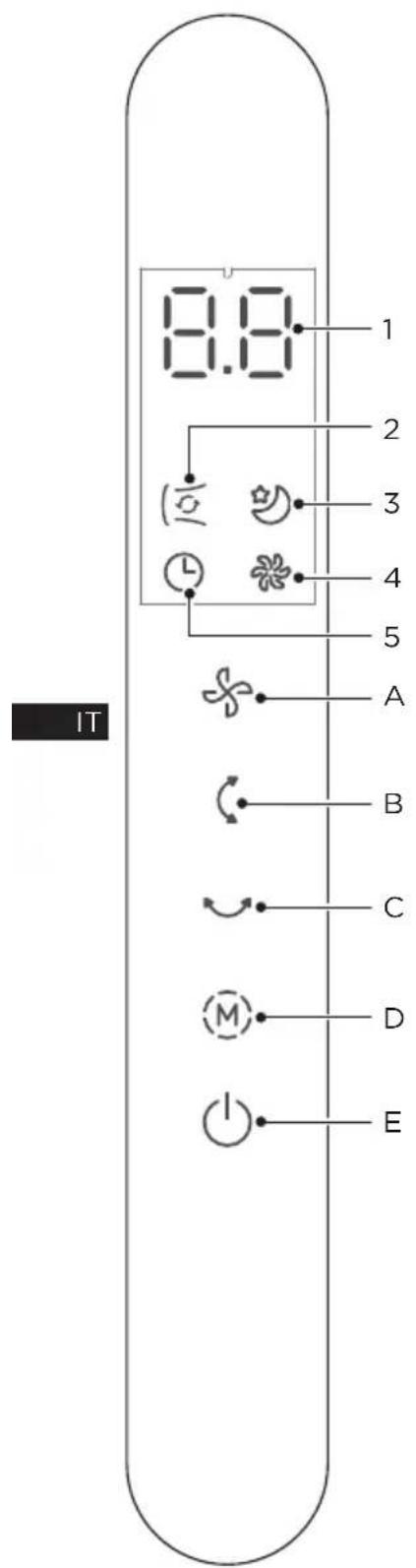

Descrizione dei tasti e del display

8.8 1 2 3 4 5 A B C D E IT

Area del display

		Descrizione funzioneN. Icona
1		• Area display completa
2		• Spia del ciclo di ventilazione
3		• Spia della sospensione della ventilazione
4		• Spia della ventilazione personalizzata
5		• Spia del timer

Area operativa

N. FunzionePulsante
A	Tasto velocità	• Nello stato di accensione, premere per regolare la velocità di ventilazione personalizzata e selezionare il ciclo nella seguente sequenza: 1→2→3 →4...12→1; oppure far circolare la ventilazione sospesa nella seguente sequenza: 1→2→3; in modalità ciclo di ventilazione, funziona al livello più alto di ventilazione personalizzata per impostazione predefinita e le oscillazioni verticali e orizzontali sono attivate.
B	[44W8]Tasto oscillazione verticale	• Premere in stato di accensione per eseguire il ciclo nella seguente sequenza: 30°-60°-135°-arresto-30° .... La schermata corrispondente è la seguente: -- →30° == →60°≡≡ →135°

8:0 1 2 3 4 5 A B C M D E

N.		FunzionePulsante
C	Tasto oscillazione orizzontale	Premere in stato di accensione per eseguire il ciclo nella seguente sequenza: 30^ - 60^ - 120^ -arresto- 30^ .... La schermata corrispondente è la seguente:-- → 30^ == → 60^ ≡≡ → 120^ Tenere premuto questo tasto per accedere allo stato di impostazione del timer; nello stato di impostazione del timer, premere questo tasto per impostare l'ora e il ciclo del programma nella seguente sequenza: 1 → 2 → 3 → 4 ... 15 → 1.Se non viene eseguita alcuna operazione entro 3 secondi, l'impostazione dell'oscillazione orizzontale si interrompe automaticamente.
D	Tasto modalità	In stato di accensione, premere per eseguire il ciclo nella seguente sequenza: ventilazione personalizzata → ventilazione sospesa → ciclo di ventilazione (commutazione circolare).
E	Tasto accensione /standby	Premere nello stato di standby per entrare nello stato di accensione.Premere nello stato di accensione per entrare nello stato di standby.

Descrizione di altre funzioni

- Funzione Memoria

Quando l'alimentazione non è scollegata (cioè in standby), il ventilatore ha una funzione di memoria; può ricordare la velocità di ventilazione e la modalità prima dello standby.

- Funzione spegnimento automatico

Dopo aver collegato l'alimentatore e aver inserito lo stato di accensione, se il ventilatore non viene azionato, si spegne automaticamente dopo 24 ore.

- Funzione di spegnimento automatico dello schermo

Se non si effettua alcuna operazione per 30 secondi mentre il ventilatore è in funzione, lo schermo si spegne automaticamente. Dopo lo spegnimento dello schermo, toccare qualsiasi pulsante, tranne quello di standby, per riattivarlo.

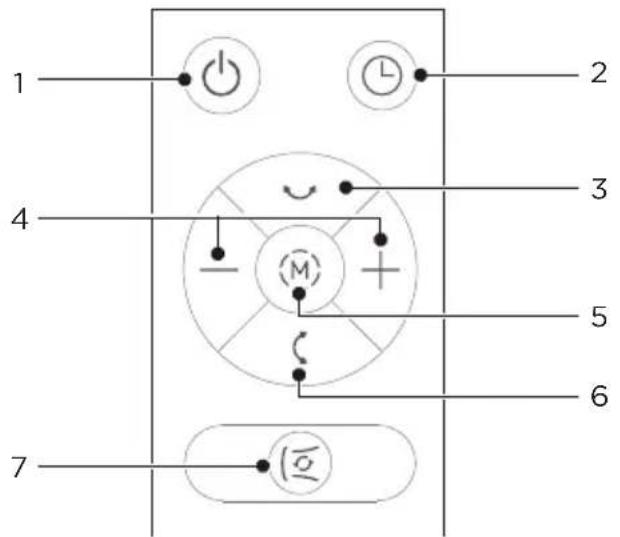

Telecomando

• Il telecomando funziona entro 5 metri di fronte al ventilatore ed entro 30 gradi dall'angolo di deviazione.
• Le batterie contengono molti metalli pesanti e sostanze acide-basiche che minacciano la salute umana; le batterie usate devono essere riciclate per categoria.

1 2 3 4 5 6 7

	PulsanteN.	Descrizione
1		• Accensione/Standby.
2		• Toccare direttamente per impostare l'orario di accensione e spegnimento programmato.
3		• Premere questo tasto per commutare l'oscillazione orizzontale nella seguente sequenza: 30°, 60°, 120°, OFF.
4		• Toccare direttamente per aumentare/diminuire la velocità di ventilazione; il tempo di programmazione può essere impostato nello stato del timer.
5		• Premere questo tasto per impostare la modalità di ventilazione: personalizzata → sospensione → ciclo (commutazione circolare).
6	[TX4H]	• Premere questo tasto per commutare l'oscillazione verticale nella seguente sequenza: 30°, 60°, 135°, OFF.
7	[A27]	• Premere questo tasto per accedere alla modalità ciclo di ventilazione.

NOTA

• Utilizzare batterie al manganese o alcaline di tipo "AAA".
  • Non gettare le batterie nel fuoco, perché potrebbero esplodere o presentare perdite.
  • Non mescolare batterie vecchie e nuove.
  • Non mescolare batterie alcaline, standard (carbone-zinco) o ricaricabili (nichel-cadmio).

PULIZIA E MANUTENZIONE

La ventola richiede una manutenzione minima. Non cercare di risolvere il problema da soli. In caso di necessità, rivolgersi a personale di assistenza qualificato.

1. Prima di pulire e montare, scollegare l'alimentazione della ventola.
2. Per garantire un'adeguata circolazione dell'aria nel motore, mantenere libere dalla polvere le prese d'aria sul retro del motore. Non smontare la ventola per rimuovere la polvere.
3. Si prega di pulire le parti esterne con un panno morbido imbevuto di un detergente delicato.
4. Non utilizzare detergenti abrasivi o solventi per evitare di graffiare la superficie.
5. Non utilizzare come detergente: benzina, diluente.
6. Evitare che acqua o altri liquidi entrino nell'alloggiamento del motore o nelle parti interne.
7. Assicurarsi di scollegare dalla fonte di alimentazione elettrica prima di pulire.
8. Le parti in plastica devono essere pulite con un panno morbido inumidito con sapone neutro. Rimuovere accuratamente i residui di sapone con un panno asciutto.

RISOLUZIONE DEI PROBLEMI

Il funzionamento dell'apparecchio può causare errori e malfunzionamenti. Le seguenti schede contengono possibili cause e note per la risoluzione di un messaggio di errore o malfunzionamento. Si raccomanda di leggere attentamente la tabella seguente per risparmiare il tempo e il denaro necessari per rivolgersi al centro di assistenza.

	Causa SoluzioneProblema
La macchina non funziona correttamente dopo l'installazione	• Il cavo di alimentazione non è collegato o ha uno scarso contatto.	Assicurarsi che la spina sia inserita correttamente nella presa.
	• L'interruttore sul corpo non è acceso.	Accendere l'interruttore sul corpo.
Fernbedienung funktioniert nicht	• La batteria deve essere sostituita.	Sostituire la batteria.
	• Il telecomando viene utilizzato a più di 5 metri di distanza dalla ventola.	Utilizzare il telecomando più vicino alla ventola e assicurarsi che sia rivolto direttamente al pannello del display.

MARCHI, DIRITTI D'AUTORE E DICHIARAZIONE LEGALE

Midea logo, marchi denominativi, nome commerciale, immagine commerciale e tutte le loro versioni sono beni di valore di Midea Group e/o delle sue affiliate ("Midea"), a cui Midea possiede marchi, diritti d'autore e altri diritti di proprietà intellettuale, e tutto l'avviamento derivante dall'utilizzo di qualsiasi parte di un marchio Midea. L'uso del marchio Midea per scopi commerciali senza il previo consenso scritto di Midea può costituire violazione del marchio o concorrenza sleale in violazione delle leggi pertinenti.

Questo manuale è creato da Midea e Midea si riserva tutti i diritti d'autore. Nessun ente o individuo può utilizzare, duplicare, modificare, distribuire in tutto o in parte il presente manuale, né abbinarlo o venderlo con altri prodotti senza il preventivo consenso scritto di Midea.

Tutte le funzioni e le istruzioni descritte erano aggiornate al momento della stampa del presente manuale. Tuttavia, il prodotto reale può variare a causa di funzioni e design migliorati.

Istruzioni importanti per l'ambiente

Conformità alla direttiva RAEE e smaltimento del prodotto Waster:

Questo prodotto è conforme alla direttiva EU 2012/19/EU. Questo prodotto reca un simbolo di classificazione per apparecchiature elettriche ed elettroniche di scarto (RAEE).

Questo simbolo indica che il prodotto non deve essere smaltito con altri rifiuti domestici alla fine della sua vita utile. Il dispositivo utilizzato deve essere restituito al punto di raccolta ufficiale per il riciclaggio dei dispositivi elettronici elettrici. Per trovare questi sistemi di raccolta, contattare le autorità locali o il rivenditore in cui è stato acquistato il prodotto. Ogni famiglia svolge un ruolo importante nel recupero e nel riciclaggio dei vecchi elettrodomestici. Lo smaltimento appropriato dell'apparecchio usato contribuisce a prevenire potenziali conseguenze negative per l'ambiente e la salute umana.

Conformità alla direttiva RoHS

IT

Il prodotto acquistato è conforme alla direttiva UE RoHS (2011/65/UE). Non contiene materiali nocivi e proibiti specificati nella direttiva.

Informazioni sull'imballaggio

I materiali di imballaggio del prodotto sono fabbricati con materiali riciclabili in conformità con le nostre normative nazionali sull'ambiente. Non smaltire i materiali di imballaggio insieme ai rifiuti domestici o di altro tipo. Portarli ai punti di raccolta del materiale di imballaggio designati dalle autorità locali.

TRATTAMENTO DEI DATI

Per l'erogazione dei servizi concordati con il cliente, accettiamo di rispettare senza restrizioni tutte le disposizioni della legge sulla protezione dei dati applicabile, in linea con i paesi concordati all'interno dei quali verranno forniti i servizi al cliente, nonché, ove applicabile, il Regolamento generale sulla protezione dei dati dell'UE (GDPR).

In generale, il trattamento dei dati avviene per adempiere ai nostri obblighi contrattuali con voi e per motivi di sicurezza del prodotto, per tutelare i vostri diritti in relazione a questioni di garanzia e di registrazione del prodotto. In alcuni casi, ma solo se è garantita un'adeguata protezione dei dati, i dati personali potrebbero essere trasferiti a destinatari situati al di fuori dello Spazio economico europeo.

Ulteriori informazioni sono disponibili su richiesta. Puoi contattare il nostro Responsabile della protezione dei dati all'indirizzo [e-mail]. Per esercitare i tuoi diritti, come il diritto di opporti al trattamento dei tuoi dati personali per scopi di marketing diretto, ti preghiamo di contattarci tramite [e-mail]. Per ulteriori informazioni, seguire il Codice QR.
