MANUALE UTENTE FS40-23MR MIDEA

Grazie per aver scelto Midea! Prima di utilizzato il nuovo prodotto Midea, leggere attendamente questo manuale per assicurarsi di sapere come utilizzato le caratteristiche e le funzioni offerte dal nuovo appearecchio in modo sicuro.

INDICE

LETTERA DI RINGRAZIAMENTO 01

ISTRUZIONI DI SICUREZZA 02

SPECIFICHE 05

PANORAMICA DEL PRODOTTO 06

INSTALLAZIONE DEL PRODOTTO 07

ISTRUZIONI PER L'USO 10

PULIZIA E MANUTENZIONE 13

RISOLUZIONE DEI PROBLEMI 14

MARCHI, DIRITTI D'AUTORE E DICHIARAZIONE LEGALE 15

TRATTAMENTO DEI DATI 17

ISTRUZIONI DI SICUREZZA

Destinazione d'uso

Le seguenti linee guida sulla sicurezza hanno lo scopo di prevenir rischi imprevisti o anni derivanti da un funzionamento non sicuro o non corretto dell'apparecchio. Si prega di controllare l'imballaggio e l'apparecchio all'arrivo per assicurarsi che tutto sa intatto per garantire un funzionamento sicuro. In caso di danni, contattare il rivenditore o il rivenditore. Si prega di notare che modifiche o alterazioni dell'apparecchio non sono consentite per motivi di sicurezza. L'uso non previsto potrebbe provocare rischi e perdita di diritto alla garanzia.

Spiegazione dei symboli

Pericolo Questo significato indica che ci sono pericolì per la vita e la salute delle persone a causa del gas estremamente infiammabile.

Avviso di tensione elettrica pericolosa Questo significato indica che esiste un pericolo per la vita e la salute delle persona a causa della tensione.

Avvertenze La parola segnale indica un pericolo con un livello di rischio medio che, se non evitato, può causare morte o lesioni gravi.

Attenzione La parola segnale indica un pericolo con un basso grado di rischio che, se non evitato, può provocare lesioni lievi o moderate.

Attenzione La parola segnale indica informazioni importanti (ad es. danni alle cose), ma non pericolo.

Attenersi alle istruzioni Questo significato indica che un technician dell'assistenza deve utilizzato e mantenenere quello apparetcchio solo in conformità con le istruzioni per l'uso.

Prima di utilizzato/mettere in funzione l'apparecchio, leggere attendamente le presenti istruzioni per l'uso e conservarle nelle immeditate vicinanze del luogo di installmento o dell'apparecchio per un successivo utilizzato!

Attenzione

• Leggere attendamente le regole per un funzionamento sicuro e le istruzioni.
• Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con scarsa esperienza e conoscenza, a condizione che siano sorvegliati oistruiti sull'uso dell'apparecchio in modo sicuro e che ne comprehendano i pericoli. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambinizza supervisione. Si raccomanda di sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.
• Tenere gli apparecchi elettrici fuori alla portata dei bambini o delle persone disabili. Non lasciare che utilizzino gli apparecchi sulla sorveglianza.
• Quando l'apparecchio non è in uso e prima della pulizia, scollegarlo alla presa di corrente.

• Una volta montato il ventilatore, la protezione delle pale non deve più essere rimossa.

• Prima della pulizia staccare la spina del ventilatore.

• La protezione del rotore non deve essere allargata/aperta per pulire le pale del rotore.

• Pulire la custodia del ventilatore e la protezione delle pale del rotore con un panno leggermente umido.

• Non inseire mai dita, matite o qualsiasi altro oggettoattraverso la griglia quando il ventilatore è infunzione.

• Scollegare il ventilatore quando ci si sposta da un luogo all'alto.
• Solo uso interno e domestico.

Avvertenze

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o dal suo agente di assistenza o da una persona altrattanto qualificata per evitare un pericolo.
• Per proteggersi dal rischio di scosse elettriche, non immergere l'unità, il cavo o la spina in acqua o alto liquido.
• Quando l'apparecchio non è in uso e prima della pulizia, scollegarlo alla presa di corrente.
• Assicurarsi che il ventilatore sia spento alla rete di alimentazione prima di rimuovere la protezione.
• SMALTIMENTO: Non smaltire gli apparecchi elettrici come rifiuti urbani indifferenziate, utilizzare strutture di raccolta differenziata. Contatta il tuo governo locale per informazioni sui sistemi di raccolta disponibili. Se gli apparecchi elettrici vengono smaltiti in discariche o discariche, le sostanze pericolose possono fuoriuscire nelle falde acquifere ed entrare nella catena alimentare, danneggiando la salute e il benessere.

SPECIFICHE

Modello del prodotto	MFS400ROAPH MFS400ROAPW
Tensione	220-240V~
Fréquence	50Hz
Potenza	50W

IT

Descrizione Simbolo	Valore		Unità
Portata massima del ventilatore	F	61,77	m3/min
Ingresso di potenza del ventilatore	P	40,30	W
Valore del servizio	SV	1,53	(m3/min)W
Consumo di energia in standby	PSB	0,31	W
Consumo di energia da spento	POFF	-	W
Livello di potenza sonora del ventilatore	LWA	56,55	dB(A)
Velocità massima dell'aria	C	2,94	meters/sec
Consumo stagionale di elettricità	Q	13,24	kWh/a
Standard di misurazione del valore del servizio	EN IEC 60879:2019
Contatti per ottenere maggiori informazioni	Midea Italia S.r.l. a sostio unico Viale Luigi Bodio 29/37 20158 Milano Italia midea.com/it

PANORAMICA DEL PRODOTTO

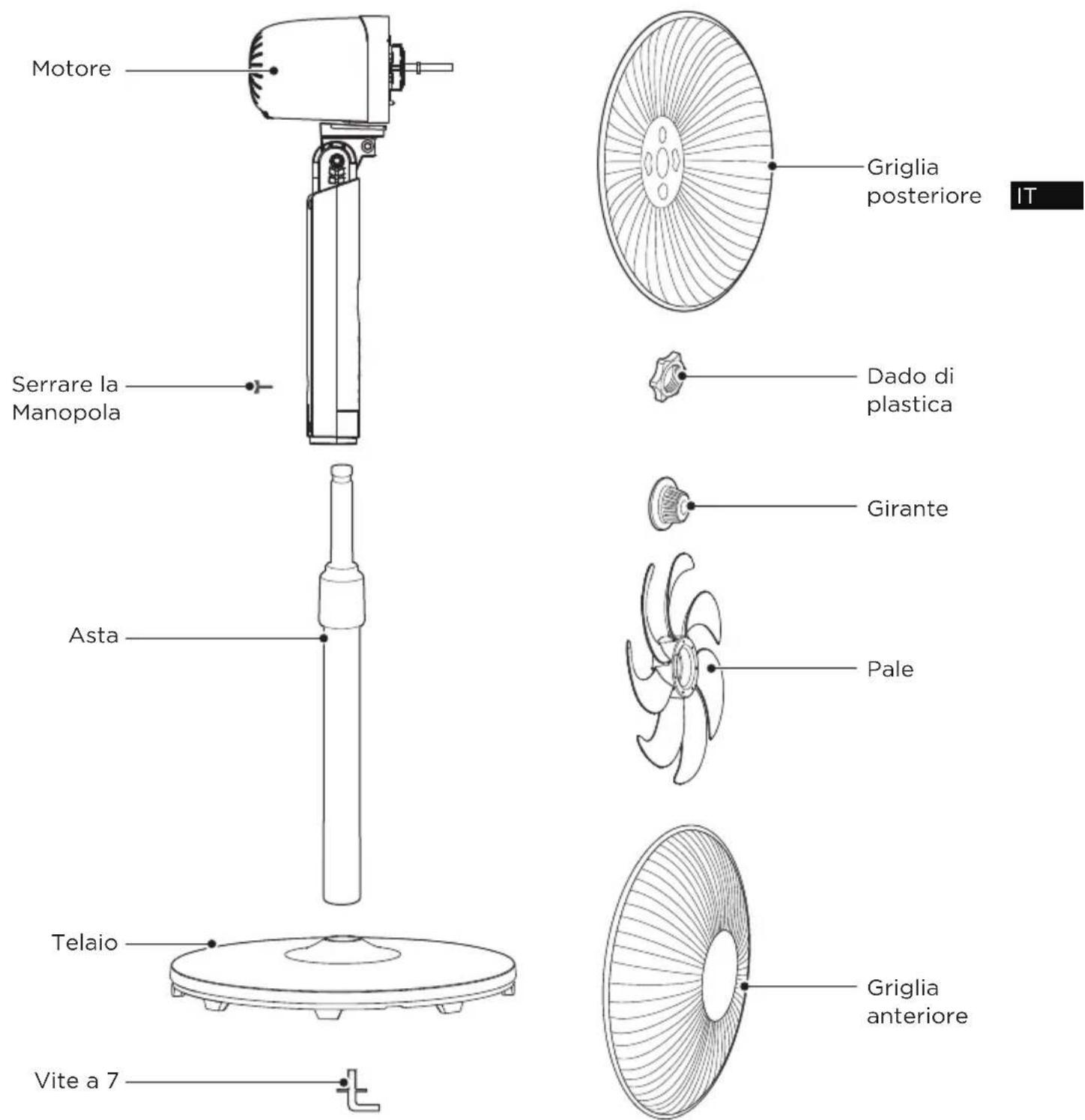

Nome dei Componenti

NOTA

Tutte le immagini in quello manuale sono solo a scopo esplicativo. Qualsiasi discrepanza tra l'oggetto reale e l'illustrazione nel disegno è soggetta al soggetto reale.

Rimuovere le parti dal componente prima di eseguire l'installazione.

INSTALLAZIONE DEL PRODOTTO

Procedure per l'Installazione

NOTA

Prima dell'installazione, rimuovere prima le viti a di 7 dall'asta, rimuovere il Girante e il Dado di Plastica dall'albero motore, quindi installare.

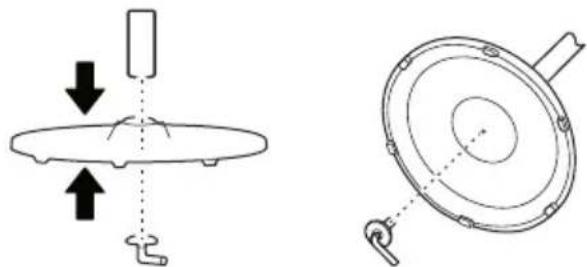

1 Installazione del Telaio

Allineare l'asta inferiore e il telaio, quindi fissarli saldamente con le viti del telaio.

In senso orario

2 Installazione dell'Asta

2.1 Estrarre e fissare l'asta interna (colonna) après aver regolato l'altezza serrando o allentando la manopola.
2.2 Installare e fissare il corpo della macchina serrando o allentando la manopola di serraggio.

Regolazione dell'Altezza

Ruotare in senso antiorario e allentare per eseguire la regolazione dell'altezza.

Tasto di regolazione dell'altezza

Installarela manopola

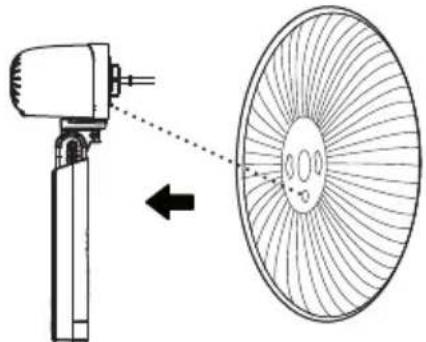

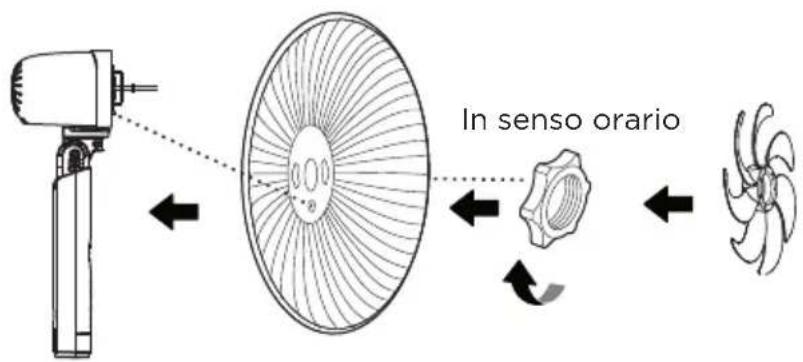

3 Installazione della Griglia Posteriore

Allineare i fori della griglia posteriore con i punti sporgenti sull'alloggiamento del motore.

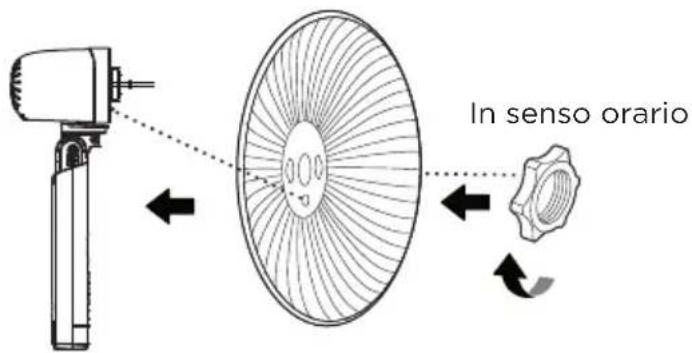

4 Installazione del Dado di Plastica

Avvitare saldamente in senso orario il dato di plastica per fissare la griglia posteriore.

5 Installazione della Pala

Dopo l'installazione della pala, ruotare la pala con il dito per assicurarsi che la pala funzioni normalmente.

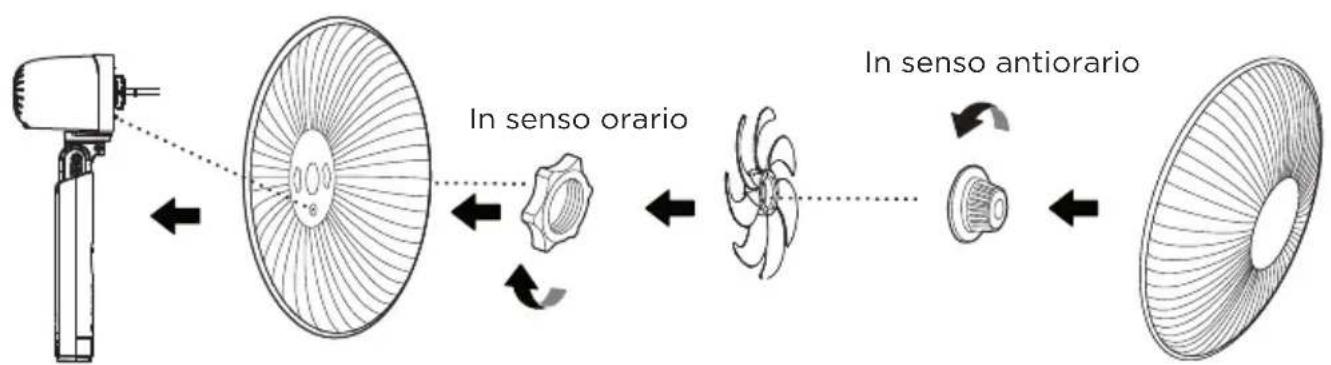

6 Installazione del Girante

Avvitre saldamente il girante in senso antiorario, quindi installare la griglia anteriore.

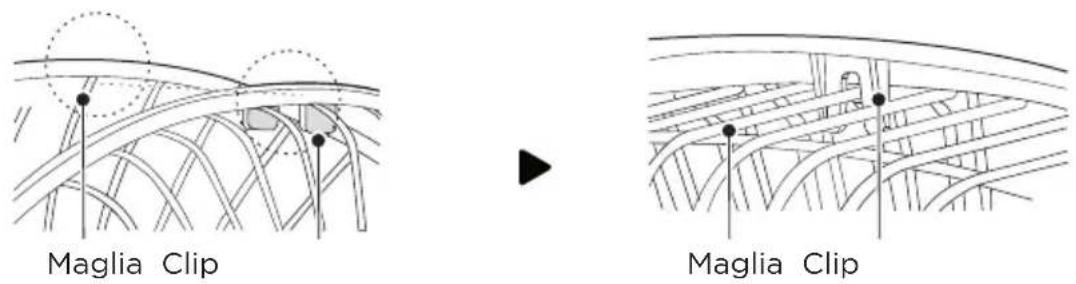

7 Installazione della Griglia Anteriore

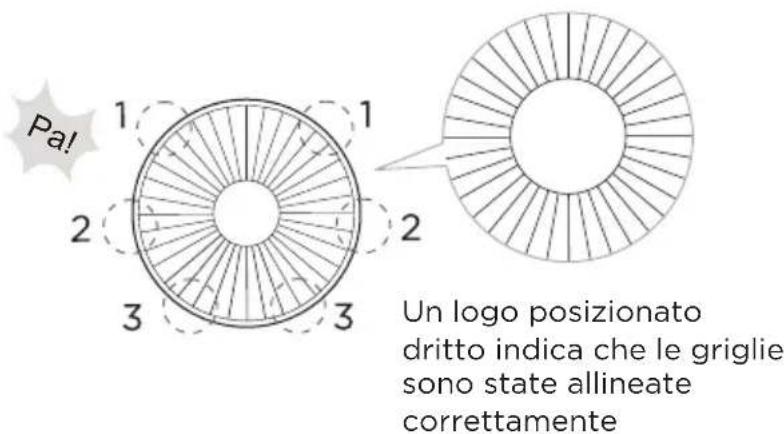

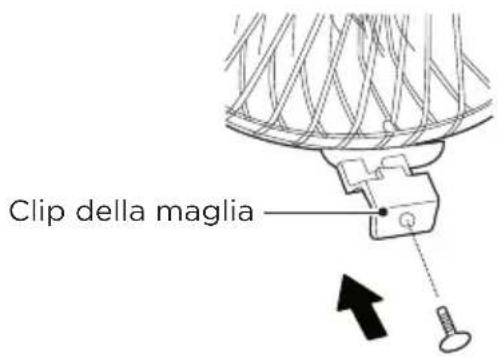

7.1 Allineare dall'alto versus il basso le clip della griglia anteriore con la maglia più alta della griglia posteriore.
Dopo che l'allamento è corretto, guarda da dietro in avanti secondo il diagramma.

IT

7.2 Premere le griglie in ordine con entrambé le mani. Si sentirà un suono di "clic" quando installato correttamente.

7.3 Installazione mediante autoaggancio.

ISTRUZIONI PER L'USO

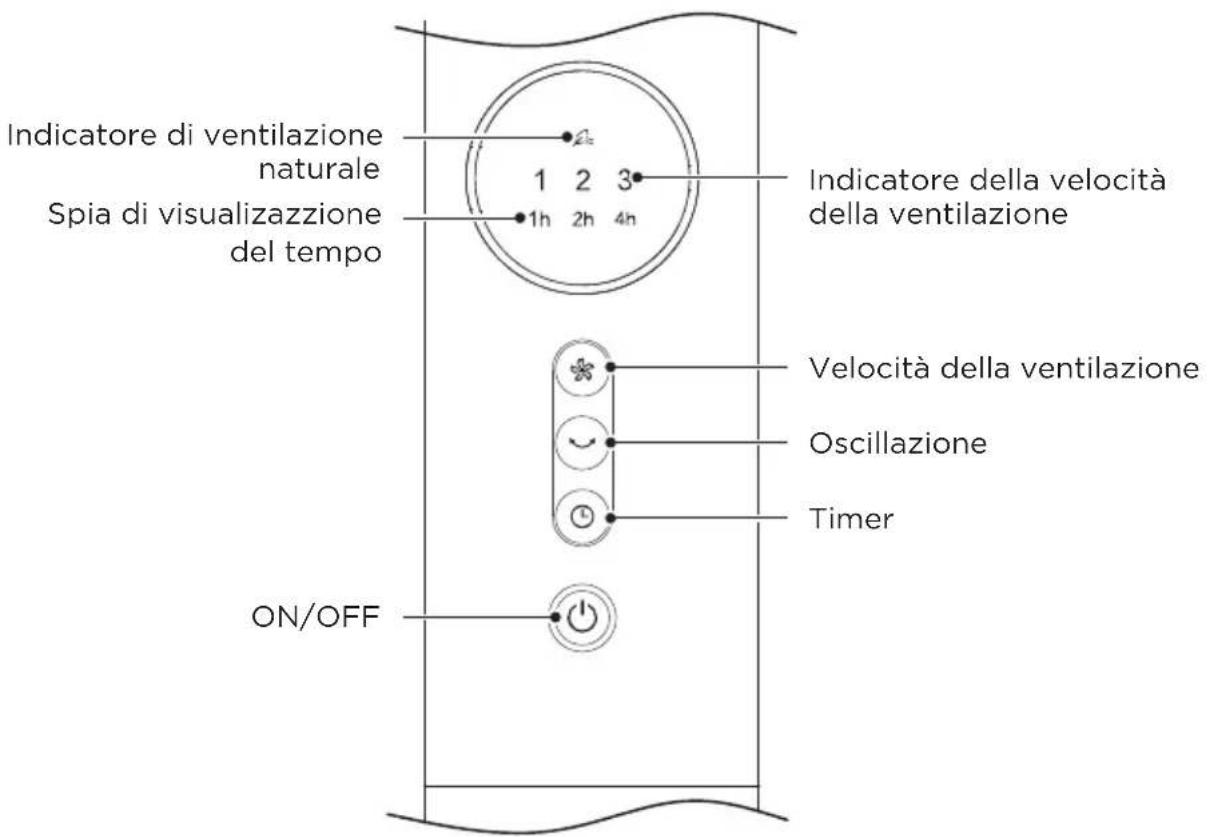

Istruzioni per l'Uso del Corpo Macchina

IT

	Description des FonctionsTasti
TASTO ON/OFF	Il tasto è per accendere il ventilatore. La ventola verrà avviata a Bassa velocità. Premere nuovamente il tasto e si spegnerà.
L TASTO TIMER	Quando si preme ripetutamente il tasto TIMER, il tempo da impostare per l'erogazione dell'aria aumento gradualmente. Ad esempio, se il funzionamento della ventola deve essere impostato per 7 ore, quello tasto deve essere premuto ripetutamente in modo che le spie luminose per 1, 2 e 4 ore si accendano insieme. Questo indica che il tempo impostato è 1+2+4=7 ore. L'impostazione dell'ora individata alla spia aumento gradualmente di un'unità di 1 ora. Non premere il tasto TIMER quando la ventola deve funzionare continuamente.
TASTO OSCILLAZIONE	Nello stato di accensione, premere quello tasto per attivare/disattivare l'oscillazione.
TASTO VELOCITÀ	Premere il tasto della velocità per impostare la velocità della ventilazione nella seguente sequenza: livello 1 → livello 2 → livello 3 → Ventilazione naturale.

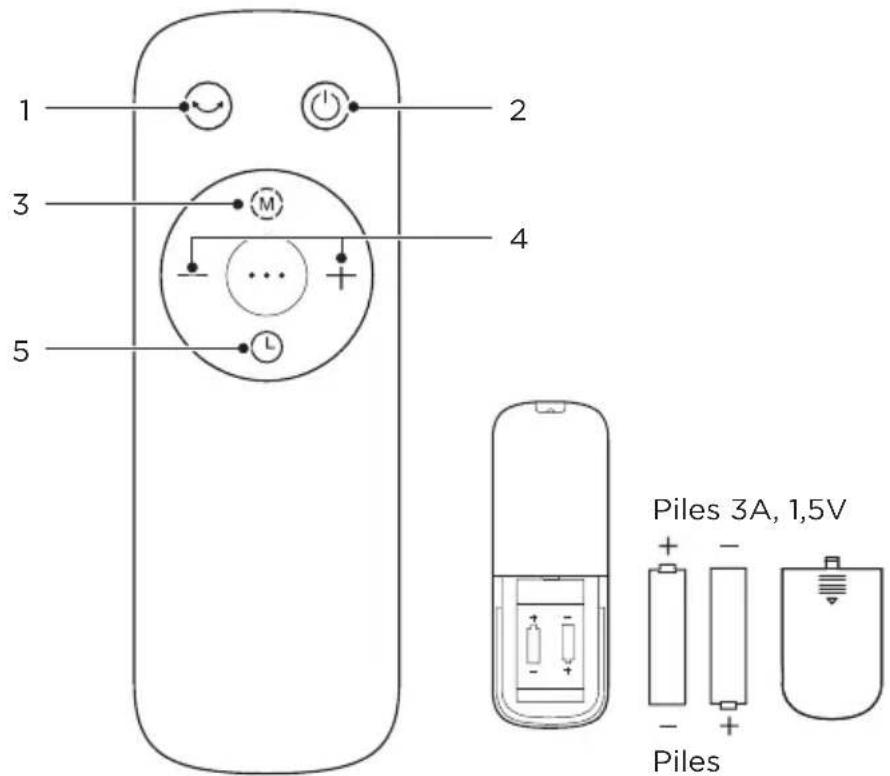

Telecomando

• Il telecomando dovrebbe essere usato normalmente entro 5 metri alla parte anteriore del prodotto e a 30 gradi dell'angolo di deviazione.
• La batteria contiene molti metalli pesanti, acidi e sostanze basiche, ecc. che possono compromettere la salute dell'uomo. Le batterie usate devono essere riciclate separata-mente.

IT

		Descrizione delle FuzioniTastoNO
1		• Avviare o arrestare l'oscillazione.
2		• Avvio/Standby.
3		• Cambia la modalità della ventilazione tra ventilazione normale e naturale.
4	- / +	• Premere "+",-" per impostare la velocità della ventilazione.
5		• Impostare lo spegnimento temporizzato/l'avvio riservato.

Installazione delle Batterie

Batterie non inclusa nella confezione

1 Far scorrere il coperchio del vano batteria.

Fig 1

2 Inserire le batterie e assicurarsi che siano posizionate come mostrato nella Fig 2.

Fig 2

3 Far scorrere indietro il coperchio della batteria.

Fig 3

NOTA

• Utilizzare batterie al manganese o alcaline di tipo "AAA".
  Non gettare le batterie nel fuoco, le batterie potrebbero esplodere o perdere."
  Non mischiare batterie vecchie e nuove.
• Non mischiare batterie alcaline, standard (zinco-carbone) o ricaricabili (nichel-cadmio).

Avvertenza sulle batterie come di seguito

• Non gettare le batterie nel fuoco, le batterie potrebbero esplodere o perdere.
  Non mischiare batterie vecchie e nuove.
• Non mischiare batterie alcaline, standard (zinco-carbone) o ricaricabili (nichel-cadmio).
• Le batterie non ricaricabili non devono essere ricaricate.
• Le batterie devono essere inserte con la polarità corretta.
• Le batterie scariche devono essere rimosse dal prodotto.
• Le batterie devono essere rimosse dal telecomando prima che venga rottamato e chiesano smaltite in modo sicuro.

PULIZIA E MANUTENZIONE

Il ventilatore richiede scarsa manutenzione. Non cercare di ripararlo da solo. Rivolgersi a personale di assistenza qualificato se è necessario un intervento di manutenzione.

1. Prima della pulizia e del montaggio, il ventilatore deve essere scollegato.
2. Per garantire un'adeguata circolazione dell'aria al motore, Maintainere le bocchette di ventilazione nella parte posteriore del motore libero da polvere. Non smontare il ventilatore per rimuovere la polvere.
3. Pulire le parti esterne con un panno morbido imbevuto di un detergente delicato.
4. Non utilizzato detergenti o solventi abrasivi per evitare di graffiare la superficie. Non utilizzato benzina o diluenti come detergenti: benzina, diluente.
5. Non lasciar entrare acqua o altri liquidi nell'alloggiamento del motore o nelle partici interne.
6. Assicurarsi di scollegare la spina dalla fonte di alimentazione elettrica prima della pulizia.
7. Le parti in plastica devono essere pulite con un panno morbido inumidito con sapone neutro. Rimuovere accuratamente lo strato di sapone con un panno asciutto.

RISOLUZIONE DEI PROBLEMI

Se il prodotto non funziona o non funziona correttamente, controllare quanto riportato nel seguente elenco. Se il motivo per cui il prodotto non funziona o non funziona correttamente non è incluso nell'elenco segmente, il prodotto potrebbe essere guasto. Si consiglia di inviare il prodotto al rivenditore per il trattamento.

	Possibile causa Soluzione Problema
Il prodotto non funziona correttamente dopo l'installazione	Il cavo di alimentazione non è o ha un lavoro insufficiente	Assicurarsi che la spina sia inserita correttamente nella presa.
	L'interruttore sul corso non è accesso.	Accendere l'interruttore sul corso.
Il telecomando non funziona	La batteria deve essere sostituita.	Sostituire la batteria.
	Il telecomando viene utilizzato a più di 5 metri di distance dal ventilatore.	Avvicinare il telecomando al ventilatore e assicurarsi che sua punto direttamente sul pannello del display.

MARCHI, DIRITTI D'AUTORE E DICHIARAZIONE LEGALE

Midea logo, marchi denominativi, nome commerciale, imagine commerciale et tutte le loro versioni sono beni di valore di Midea Group e/o delle sue affiliate ("Midea"), a cui Midea possie de marchi, diritti d'autore e altri diritti di proprietà intellettuale, e tutto l'avviamento derivante dall'utilizzo di qualsiasi parte di un marchio Midea. L'uso del marchio Midea per scopi commerciali sulla previo consenso scritto di Midea può costituire violazione del marchio o concorrenza sleale in violazione delle leggi pertinenti.

Questo manuale è创建工作 da Midea e Midea si riserva tutti i diritti d'autore. Nessun ente o individuo può utilizzato, duplicare, modificare, distribuire in tutto o in parte il presente manuale, né abbinarlo o vendierlo con altri prodotti sulla Preventivo consenso scritto di Midea.

Tutte le funzioni e le istruzioni descritte erano aggiornate al momento della stampa del presente manuale. Tuttavia, il prodotto reale può variare a causa di funzioni e design��iorati.

Istruzioni importanti per l'ambiente

Conformità alla direttiva RAEE e smaltimento del prodotto Waster:
Questo prodotto è conforme alla direttiva EU 2012/19/EU. Questo prodotto reca un simbolo di classificazione per apparecchiature elettriche ed elettroniche di scarto (RAEE).

Questo significato indica che il prodotto non deve essere smaltito con altri rifiuti domestici alla fine della sua vita utile. Il dispositivo utilizzato deve essere restituito al punto di raccolta ufficiale per il riciclaggio dei dispositivi elettronici elettrici. Per trovare questisi sistemi di raccolta, contattare le autorità locali o il rivenditore in cui è stato acquistato il prodotto. Ogni famiglia svolge un ruolo importante nel recupero e nel riciclaggio dei vecchi elettrodomestici. Lo smaltimento appropriato dell'apparecchio usato contribuisce a prevenir potenziali consequences negative per l'ambiente e la salute umana.

IT

Conformità alla direttiva RoHS

Il prodotto acquistato è conforme alla direttiva UE RoHS (2011/65/UE). Non contiene materiali nocivi e proibiti specificati nella direttiva.

Informazioni sull'imballaggio

I materiali di imballaggio del prodotto sono fabbricati con materiali riciclabili in conformità con le nostre normative nazionali sull'ambiente. Non smaltire i materiali di imballaggio insieme ai rifiuti domestici o di altri tipo. Portarli ai puniti di raccolta del materiale di imballaggio designati dalle autorità locali.

TRATTAMENTO DEI DATI

Per l'erogazione dei servizi concordati con il cliente, accettiamo di rispetto alla restrizioni tutte le disposizioni della legge sulla protezione dei dati applicabile, in linea con i paesi concordati all'interno dei quali verranno forniti i servizi al cliente, nonché, ove applicabile, il Regolamento generale sulla protezione dei dati dell'UE (GDPR).

In generale, il trattamento dei dati avviene per adempiere ai nostri obblighi contrattuali con voi e per motivi di sicurezza del prodotto, per tutelare i vostri diritti in relazione a questioni di garanzia e di registrazione del prodotto. In alcuni casi, ma solo se è garantita un'adeguata protezione dei dati, i dati personali potrebbero essere trasferiti a destinatari situati al di fuori dello Spazio economico europeo.

Ulteriori informazioni sono disponibili su richiesta. Puoi contattare il nostro Responsabile della protezione dei dati all'indirizzo [e-mail]. Per esercitare i loro diritti, come il diritto di opporti al trattamento dei loro dati personali per scopi di marketing diretto, ti preghiamo di contattarci tramite [e-mail].
