FS40-23MR - Ventilateur MIDEA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Ventilateur
Puissance	40 W
Nombre de vitesses	3 vitesses
Diamètre des pales	23 pouces
Fonction oscillation	Oui
Dimensions	Hauteur : 130 cm, Largeur : 40 cm, Profondeur : 40 cm
Poids	3,5 kg
Matériaux	Plastique et métal
Utilisation	Intérieur, idéal pour les pièces de vie
Maintenance	Nettoyage régulier des pales et du filtre
Sécurité	Protection contre la surchauffe, grille de protection
Garantie	2 ans

FOIRE AUX QUESTIONS - FS40-23MR MIDEA

Comment assembler le ventilateur MIDEA FS40-23MR ?

Pour assembler le ventilateur, suivez les instructions dans le manuel fourni. Généralement, il faut fixer la base au mât, puis installer la tête du ventilateur sur le mât et enfin brancher l'alimentation.

Pourquoi le ventilateur ne fonctionne-t-il pas ?

Vérifiez si le ventilateur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment régler la vitesse du ventilateur ?

Le ventilateur MIDEA FS40-23MR dispose d'un bouton de réglage de la vitesse. Tournez le bouton pour sélectionner la vitesse souhaitée (basse, moyenne ou haute).

Le ventilateur fait un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème d'assemblage ou de fonctionnement. Vérifiez que toutes les pièces sont bien fixées. Si le problème persiste, contactez le service client.

Comment nettoyer le ventilateur ?

Débranchez le ventilateur avant le nettoyage. Utilisez un chiffon humide pour essuyer les pales et le boîtier. Ne pas immerger le ventilateur dans l'eau.

Le ventilateur oscille-t-il ?

Oui, le MIDEA FS40-23MR est équipé d'une fonction d'oscillation. Activez-la en appuyant sur le bouton d'oscillation situé sur le panneau de commande.

Quelle est la consommation énergétique du ventilateur ?

La consommation énergétique du ventilateur MIDEA FS40-23MR est d'environ 45 watts en mode haute vitesse. Vérifiez l'étiquette énergétique pour plus de détails.

Où puis-je trouver des pièces de rechange pour le MIDEA FS40-23MR ?

Les pièces de rechange peuvent être commandées directement auprès du service client de MIDEA ou dans des magasins spécialisés en électroménager.

MODE D'EMPLOI FS40-23MR MIDEA

Merci d'avoir choses Midea! Avant d'utiliser votre nouveau produit Midea, merci de dire attentivement ce manuel afin de vous assurer d'être à même d'utiliser les caractéristiques et fonctions de votre nouvel appariel en toute sécurité.

SOMMAIRE

LETTRE DE REMERCIEMENTS 01

CONSIGNES DE SECURITE 02

SPECIFICATIONS 05

Les consignes de sécurité qui suivent ont pour but de prévenir les risques ou les dommages imprévus résultat d'une utilisation dangereuse ou incorrecte de l'appareil. Merci de vérifier l'emballage et l'appareil à réception afin de vous assurer que tout est intact, cela afin de garantir un fonctionnement sur. Si vous constazez des dommages, merci de contacter le détaillant ou le revendeur. Merci de noteser que les modifications ou alterations de l'appareil ne sont pas autorisées pour votre sécurité. Une utilisation non prévue peut entraîner des risques et la perte des droits à la garantie.

FR

Explication des symboles

Danger Ce symbole signale la présence d'un risque potentiellement mortel pour la vie et la santé des personnes en raison de la présence d'un gaz extrémement inflammable.

Avertissement sur la tension électrique Ce symbole signale la présence d'un risque potentiellement mortel pour la vie et la santé des personnes en raison de la tension.

Avertissement Ce symbole signale un danger avec un niveau de risque intermédiaire qui, s'il n'est pas évité, peut entraîner la mort ou des blessures graves.

Attention Ce symbole signale un danger avec un faible degré de risque qui, s'il n'est pas évité, peut entraîner des blessures mineures ou modérées.

Attention Ce symbole signale une information importante (par exemple, un dommage matériel), mais pas un danger.

Respecter les instructions Ce symbole signale qu'un technicien de service ne doit utiliser et entretenir cet apparueil que conformément aux instructions d'utilisation.

Lire attentivement ce mode d'emploi avant d'utiliser/mettre en service l'appareil et le conserver à proximé immédiate du lieu d'installation ou de l'appareil pour une utilisation ultérieure!

Attention

• Lisez attentivement les règles et les instructions pour une utilisation en toute sécurité.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances, si elles sont surveillées ou ont reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et si elles comprendnent les risques. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien de la partie de l'utilisateur ne peuvent pas été confiés à des enfants sans surveillance.
• Maintenez les apparêils électriques hors de portée des enfants ou des personnes infirmes. Ne pas les laisser utiliser les apparêils sans surveillance.
• Lorsque l'appareil n'est pas utilisé et avant le nettoyage, débranchez l'appareil de la prise.

• Une fois le ventilateur assemblé, le protège-lame du ventilateur ne doit plus être retire.

• Avant le nettoyage, débranchez le ventilateur.

• La protection du rotor ne doit pas etre demontee ou ouverte pour nettoyer les pales du rotor.

• Essuyez le boîtier du ventilateur et la protection des pales du rotor avec un chiffon légarement humide.

• N'insérez jamais les doigts, des crayons ou tout autre objet au travers de la protection lorsque le ventilateur est en fonctionnement.

• Débranchez le ventilateur lorsque vous le déplacez d'un endroit à un autre
• Usage en interieur et domestique uniquement.

Avertissement

• Afin d'éviter tout danger lorsque le cordon d'alimentation est endommagé, celui-ci doit être remplace par le fabricant, son représentant ou toute personne de même qualification.

• Pour éviter tout risque de court-circuit, ne plongez pas l'appareil, le cordon, la fiche dans l'eau ou tout autre liquide.

• Lorsque l'appareil n'est pas utilisé et avant le nettoyage, débranchez l'appareil de la prise.

PCR

• Vérifier que le ventilateur est étant avant de retirer la protection.

• MISE AU REBUS: Ne pas jeter les apparêils électriques avec les déchets Municipaux non triés, mais utiliser des installations de collecte séparée. Contacter votre administration locale pour obtenir des informations sur les systèmes de collecte disponibles. Si les apparêils électriques sont jetés dans des décharges ou des dépotoirs, des substances dangereuses peuvent s'infiltrer dans la nappe phréatique et entraîr dans la chaine alimentaire,;nuisant ainsi à votre santé et à votre bien-être.

SPECIFICATIONS

Modèle Produkt	MFS400ROAPH MFS400ROAPW
Tension	220-240V~
Fréquence	50Hz
Alimentation	50W

Description Symbole Valeur			Unité
Débit maximal du ventilateur	F	61,77	m3/min
Puisance émise du ventilateur	P	40,30	W
Valeur de service	Sv	1,53	(m3/min)W
Consommation électrique en mode veille	PSB	0,31	W
Consommation électrique à l'arrêt	POFF	-	W
Niveau de puissance acoustique du ventilateur	LWA	56,55	dB(A)
Débit maximal de l'air	C	2,94	meters/sec
Consommation électrique saisonnière	Q	13,24	kWh/a
Norme de mesure de la valeur de service	EN IEC 60879:2019
Coordonnées pour obtenir plus d'informations	Midea Italia Srl. a sociales unico Viale Luigi Bodio 29/37 20158 Milano Italia midea.com/it

Toutes les images de ce manuel sont fournies à titre d'explication uniquement. Tout de divergence entre l'objet réel et l'illustration du dessin sera soumise au sujet réel. Retirer les pieces du composant avant de proceder à l'installation.

Procedures d'Installation

REMARQUE

Avant de proceder à l'installation, il faut d'abordsterolir la vis en forme de 7 du poteau,steroler la turbine et Iecrou en plastique de I'arbre du moteur, puis proceder à l'installation.

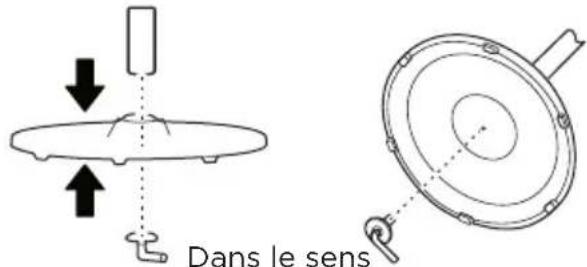

1 Installation du Chassin

Aligner le poteau inférieur et le chassin, puis fixer solidement à l'aide des vis du chassin.

Dans les sens des aiguilles

d'une montre

FR

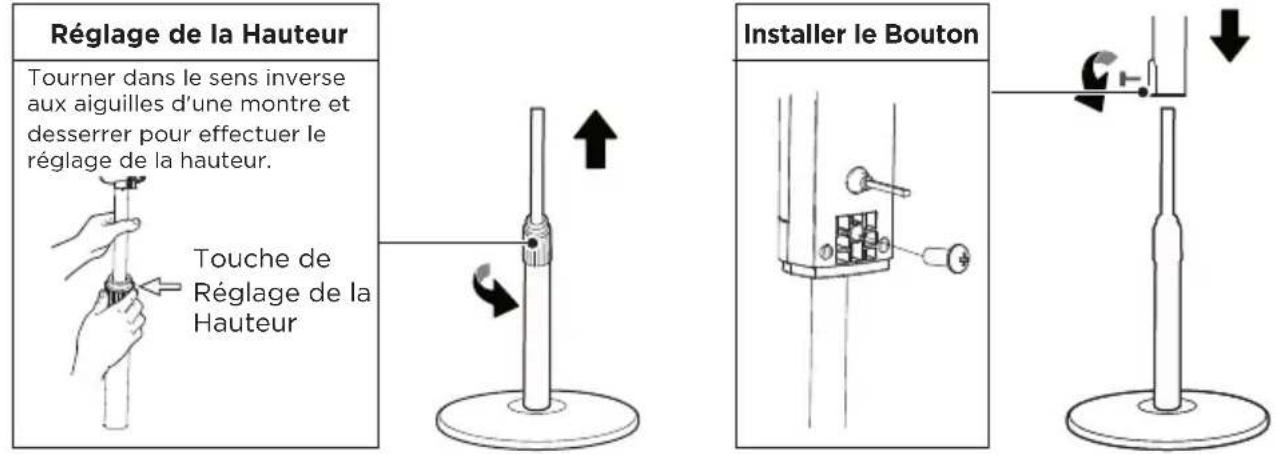

2 Installation du Poteau

2.1 Tirer et fixer le poteau interne (colonne) après avoir reglé la hauteur en serrant ou en desserrant le bouton.
2.2 Installer et fixer l'unité principale de la machine en serrant ou en desserrant la molette de fixation.

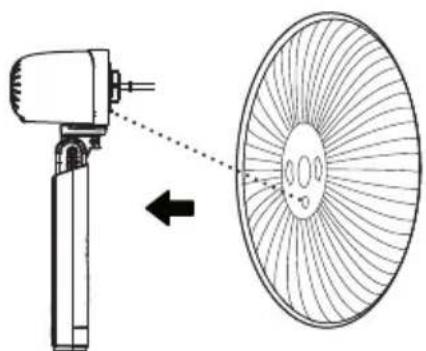

3 Installation de la Grille Arrière

Aligner les orifices de la grille arriere avec les points saillants du boitier du moteur.

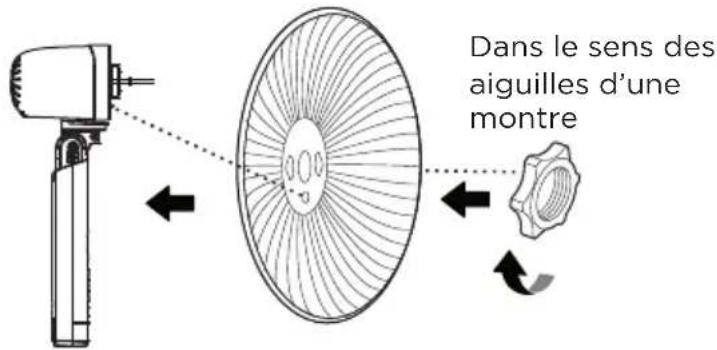

4 Installation de l'Ecrou Plastique

Visser fermement l'écrou en plastique dans le sens des aiguilles d'une montre pour fixer la grille arrière.

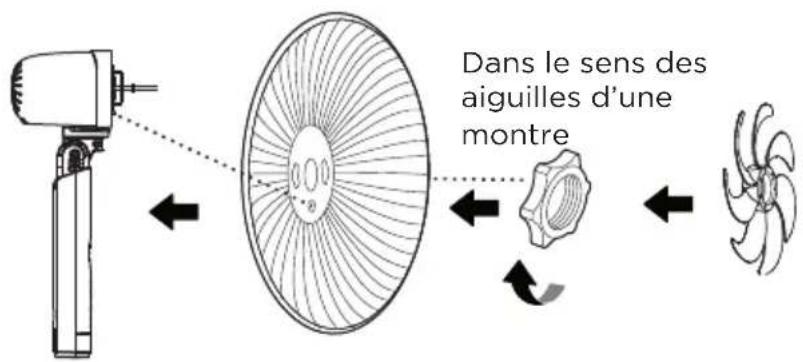

5 Installation des Pales

FR

Après l'installation des pales, faire tourner les pales avec votre doigt afin de vous assurer qu'elle fonctionne normalement.

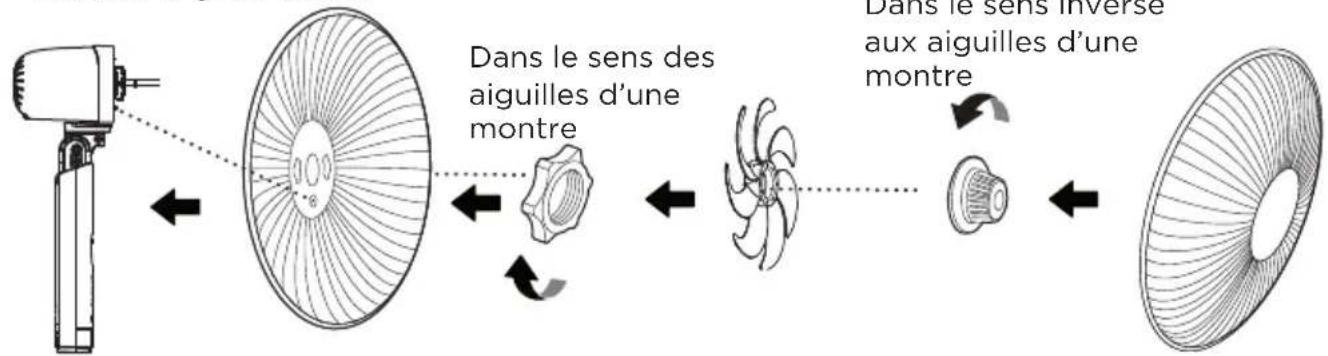

6 Installation de la Turbine

Visser fermement la turbine dans le sens inverse des aiguilles d'une montre, puis installer la grille avant.

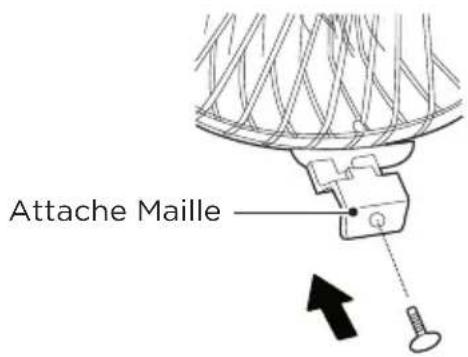

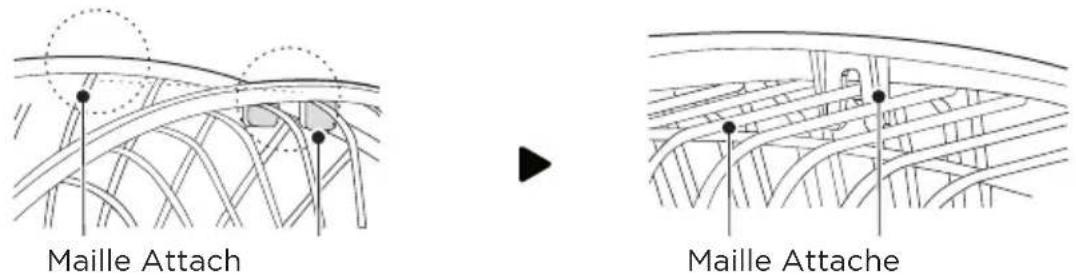

7 Installation de la Grille Avant

7.1 De haut en bas, aligner les attaches de la grille avant avec la maille la plus haute de la grille arrière. Une fois l'alignement correct, regarder de l'arrête vers l'avant comme indiqué sur le schéma.

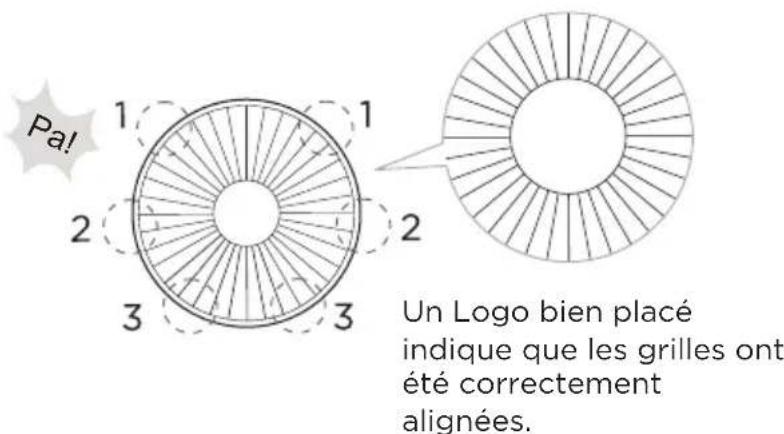

7.2 Presser les grilles dans l'ordre avec les deux mains. Un "click" se fait entendre lorsqu'elles sont bien installées.

7.3 Installation par auto-clipsage

INSTRUCTIONS SUR LE FONCTIONNEMENT

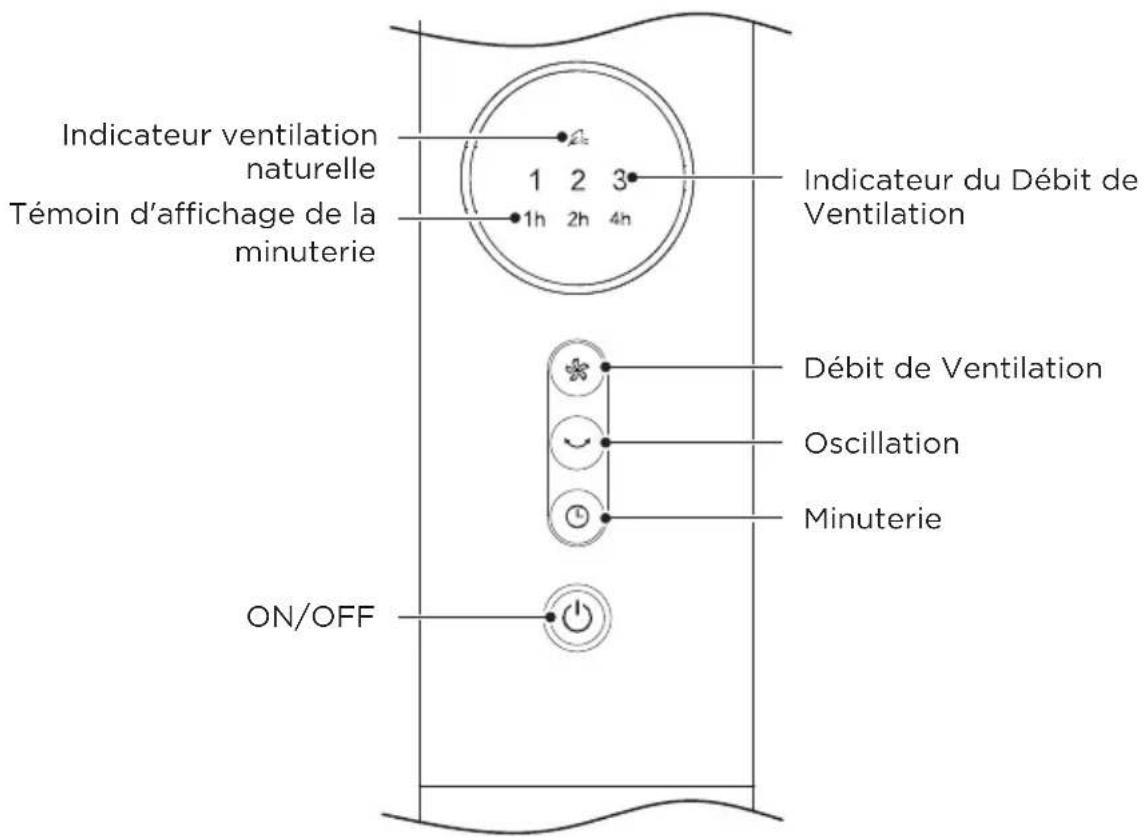

Mode d'Emploi sur l'Unité Principale de la Machine

	Description des FonctionsTouche
TOUCHE ON/OFF	La touche permet d'allumer le ventilateur. Le ventilateur démarre à faible débit. Appuyer à nouveau sur la touche pour l'éteindre.
L TOUCHE MINUTERIE	Lorsque l'on touche plusieurs fois la touche TIMER, la durée de fonctionnement du ventilateur augmente progressivement. Par exemple, si le ventilateur doit fonctionner pendant 7 heures, il faut appuyer plusieurs fois sur cette touche pour que les lampes tímoins de 1, 2 et 4 heures s'allument en même temps. Cela signifie que la durée réglée est de 1+2+4=7 heures. La durée indiquée par la lampe tímoin augmentera progressively par unité d'une heures. Ne pas appuyer sur la touche TIMER lorsque le ventilateur doit fonctionner en continu. A ce moment, toutes les lampes tímoins ne s'allument pas.
TOUCHE OSCILLATION	Lors de la mise sous tension, appuyer sur cette touche Swing pour activer/désactiver la balançonire.
TOUCHE DEBIT VENTILATION	Appuyer sur la touche de débit de ventilation pour sélectionner le débit de ventilation dans l'ordre suivant : niveau 1 → niveau 2 → niveau 3 → Ventilation Naturelle.

FR

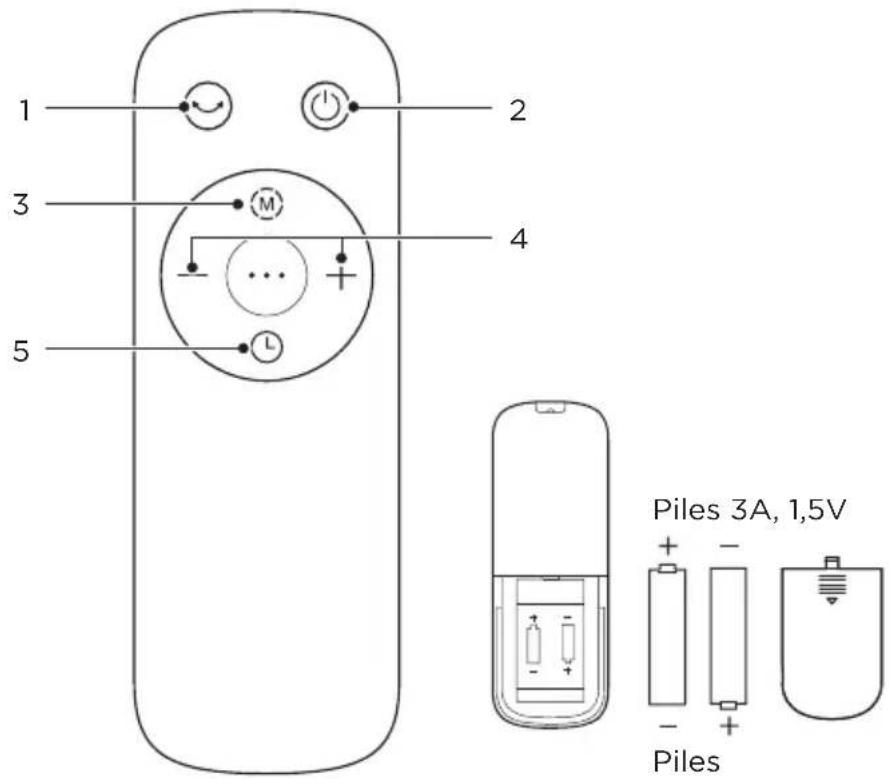

Télécommande

• La télécommande doit normalement être utilisée à moins de 5 metres de l'avant du produit et à 30 degrés de l'angle de déviation.
• La pile contient de nombreux metaux lourds, des acides et des bases, etc., qui peuvent s'avérer néfaste pour la santé humaine. Les piles usages doivent être recyclées séparément.

FR

		Description des FonctionsToucheNO
1	◎	• Démarrage ou arrêt de l'oscillation.
2	◎	• Démarrage/Veille.
3	(M)	• Changer le mode de ventilation entre la ventilation normale et la ventilation naturelle.
4	- / +	• Appuyer sur "+",-" pour étabir le début de ventilation.
5	(L)	• Définir l'accuté programme/le démarrage réservé.

Installation des Piles

Piles non incluses dans I'emballage

1 Faire glisser le couvercle du compartment à piles.

III 1

2 Inserer les piles et vérifier quelles sont placées comme indiqued sur l'Illustration 2.

FR

III 2

3 Faire glisser le couvercle de la batterie.

III 3

REMARQUE

Utiliser des piles au manganèse ou des piles alcalines de type "AAA".
- Ne pas jeter les piles au feu, car elles risquent d'exploser ou de fuir.
- Ne pas mélanger des piles ancériennes et des piles neuves.
- Ne pas mélanger des piles alcalines, standard (carbone-zinc) ou rechargeables (nickel-cadmium).

Avtissement sur les Piles Comme Ci-dessous

• Ne pas jeter les piles au feu, elles risquent d'exploser ou de fuir.
• Ne pas mélanger des piles anciennes et des piles neuves.
• Ne pas mélanger des piles alcalines, standard (carbone-zinc) ou rechargeables (nickel-cadmium).
• Les piles non rechargeables ne doivent pas etre rechargées.
• Les piles doivent être insérées en respectant la polarité.
• Les piles épuisées doivent être retirees du produit.
• Les piles doivent être retirees de la télécommande avant qu'elle ne soit mise au rebut et qu'elles soient eliminées en toute sécurité.

NETTOYAGE ET ENTRETIEN

Le ventilateur nécessite peu d'entretien. N'essayez pas de le réparer vous-même.

Référez-le à un technicien qualifié si une réparation est nécessaire.

1. Avant le nettoyage et l'assemblage, le ventilateur doit etredébranché.
2. Pour assurer une circulation d'air ajusté vers le moteur, gardez les évents à l'arrière du moteur exempts de poussière. Ne démonze pas le ventilateur pour enlever la poussière ou les débris.
3. Veuillez essuyer les parties extérieures avec un chiffon doux imbibé d'un détergent doux.
4. N'utilisez pas de détergent abrasif ou de solvants pour éviter de rayer la surface.

N'utilisez pas les produits suivants comme nettoyant: essence, diluant, acide.

1. Ne laissez pas l'eau ou tout autre liquide pénétrer dans le carter du moteur ou dans les pièces internes.
2. Assurez-vous de débrancher la source d'alimentation électrique avant de nettoyer.
3. Les pièces en plastique doivent être nettoyées avec un chiffon doux imbibé de savon doux.

Retirez soigneusement le film de savon avec un chiffon sec.

DéPANNAGE

L'utilisation de votre apparéil peut entraîner des erreurs et des dysfonctionnements. Les tableaux suivants contiennent les causes possibles et des conseils pour résoudre un message d'erreur ou un dysfonctionnement. Il est recommendé de dire attentivement le tableau ci-dessous afin d'économiser votre temps et l'argent que pourrait vous couter un appel au centre de service.

FR	La machine ne fonctionne pas correctement après son installation	Le cable d'alimentation n'est pas branché ou présente un mauvais contact.	Vérifier que la fiche soit correctement insérée dans la prise.
		L'interrupteur de l'unité principale n'est pas enclenché.	Allumer l'interrupteur sur l'unité principale.
	La télécommande ne fonctionne pas	La batterie doit être remplaçée.	Remplacez les piles.
		La télécommande est utilisée à plus de 5 m du ventilateur.	Rapprochez la télécommande du ventilateur et assurez-vous qu'elle pointe directement vers le panneau d'affichage.

MARQUES, DROITS D'AUTEUR ET MENTIONS LEGALES

Le logo Midea, les marques verbales, le nom commercial, l'habillage commercial et toutes les versions de ces éléments sont des actifs précieux de Midea Group et/ou de ses filiales ("Midea"), auxquels Midea apparient en tant que marques commerciales, droits d'auteur et autres droits de propriété intellectuelle, ainsi que l'intégrality du fonds de commerce dérivé de l'utilisation d'une partie de la marque Midea. L'utilisation de la marque Midea à des fins commerciales sans le consentement écrit préalable de Midea peut constituer une contrefraction de marque ou une concurrence déloyale en violation des lois applicables.

Ce manuel est créé par Midea et Midea s'en réserves tous les droits d'auteur. Aucune entité ou individu ne peut utiliser, dupliquer, modifier, distribuer en totalité ou en partie ce manuel, ni le regrouper ou le vendre avec d'autres produits sans le consentement écrit préalable de Midea.

Toutes les fonctions et instructions décrites étaient à jour au moment de l'impression de ce manuel. Toutefois, le produit réel peut varier en raison de fonctions et de conceptions améliorées.

ELIMINATION ET RECYCLAGE

Consignes importantes pour l'environnement

Conformité avec la Directive DEEE et Elimination des Produits Usages :

Ce produit est conforme à la directive européen DEEE (2012/19/EU). Ce produitporte un symbole de classification pour les déchets d'équipements électriques et électroniques (DEEE).

Ce symbole indique que ce produit ne doit pas etre elimine avec les

autres déchets menagers au terme de sa vie utile. L'appareil usageé

dont etre remis à un point de collecte officiel pour le recyclage des

appareils électriques et électroniques. Afin de couver ces systèmes

de collecte, merci de contacter les autorités locales ou le détaillant où le produit a été acheté. Chaque menage joue un role important dans la

récapération et le recyclage des valeurs. Une élimination

appropriée des apparèils usages permet de prévenir les conséquences

potentiellement nefastes pour l'environnement et la santé humaine.

Conformité avec la directive RoHS

Le produit que vous avez acheté est conforme à la directive française RoHS (2011/65/EU). Il ne contient pas de matériel aux nocifs et interdits spécifiés dans la directive.
