BEDIENUNGSANLEITUNG FS40-23MR MIDEA

Danke, dass Sie sich für Midea entschieden haben!itte lessen Sie die Bedienungsanleitung vor der Nutzung Ihres neuen Midea-Produkts sorgfältig durch, um sich mit dem ordnungsgemäBen und sicheren Gebrauch des Gerats vertraut zu machen.

INHALTSVERZEICHNIS

VIELEN DANK 01
SICHERHEITSHINWEISE 02
TECHNISCHE DATEN 05
PRODUKTÜBERSICHT 06
INSTALLATION 07
GEBRAUCH 10
13
STÖRBEHEBUNG 14
MARKENZEICHEN, UHRHEBERRECHTE UND
RECHTliche HINWEISE 15
ENTSORGUNG UND RECYCLING 16
DATenschUTZHINWEISE 17

SICHERHEITSHINWEISE

Bestimmungsgemäßer Gebrauch

Die nachfolgenden Sicherheitsinformationen dienen dazu, unvorhersehbare Risiken oder Schäden aufgrund einer unsicheren oder inkorrekten Anwendung des Geräts zu vermeiden.itte überprüfen Sie nach dem Erhalt die Verpackung und das Gerät, um sich davon zu überzeugen, dass das Gerät in einwandfreiem Zustand ist und so ein{sicherer Betrieb gewährleistet werden kann. Falls Schäden vorhanden sind, wenden Sie sich an ihren Handler.itte beachten Sie, dass das Gerät aus Gründen ihrer Sicherheit nicht modifiziert oder verändert werden darf. Bei Zweckentfremdung konnen Gefahren verursacht werden und Sie verlieren ihren Garantieanspruch.

Erläuterung von Symbolen

Gefahr Dieses Symbol weist auf gesundheits- und lebensbedrohliche Gefahren aufgrund von äußert entflammbaren Gasen hin.

Warnung vor elektrischer Spannung Dieses Symbol weist auf gesundheits- und lebensbedrohliche Gefahren aufgrund elektrischer Spannung hin.

Warnung Dieses Signalwort weist auf eine Gefahr mittlerer Risikostufe hin, die, sofern sie nicht abgewendet wird, schwere oder tõdliche Verletzungen zur Folge haben kann.

Vorsicht Dieses Signalwort weist auf eine Gefahr niedriger Risikostufe hin, die, sofern sie nicht abgewendet wird, leichte oder moderate Verletzungen verursichen kann.

Achtung Dieses Signalwort weist auf wichtige Informationen (z.B. Sachschäden) jedoch nicht auf eine Gefahr hin.

Anleitung befolgen Dieses Symbol weist daraufuf hin, dass Wartungstechniker das Gerät nur gemäß der Bedienungsanleitung bedieren und warten)dürfen.

Lesen Sie diese Bedienungsanleitung vor dem Gebrauch/ der Inbetriebnahme sorgfältig und gründlich durch. Bewahren Sie die Anleitung für ein späteres Nachschlagen in der Höhe des installierten Geräts auf!

Vorsicht

• Lesen Sie die Sicherheitshinweise und Anleitungen sorgfältig durch.
• Dieses Gerät ist geeignet für den Gebrauch durch Kinder ab 8 Jahren sowie durch Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Kenntnisse, sofern sie beaufsichtigt oder hinsichtlich der sicheren Nutzung des Geräts angeleitet werden und die damit einhergehenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigungsrarbeiten und Benutzerwartungen dürfen von Kindern nur unter Aufsicht durchgeführt werden.
• Elektrische Geräte gehören nicht in die Höhe von Kindern oder gebrechlichen Personen. Diese dürfend das Gerät nur unter Aufsicht verwenden.
• Trennen Sie das Gerät vom Netzstrom, bevor Sie es reinigen oder während es nicht in Gebrauch ist.

• Nach der vollständigen Installation des Geräts darf das Schutzgitter nicht mehr abgenommen werden.

• Trennen Sie das Gerät vor der Reinigung vom Netzstrom.

• Das Schutzgitterarfurdire Reinigung der Rotorflugel nicht demontiert/ geöffnet werden.

• Wischen Sie das Gehäuse des Geräts und die Rotorflügel mit einem leicht angefeuchteten Lappen ab.

• Stecken Sie während des Betriebs weder Finger noch Stifte oder andere Gegenstände durch das Sicherheitsgitter des Geräts.

• Trennen Sie das Gerät vom Netzstrom, bevor Sie es an einen anderen Ort stellen.
• Nur für den privaten Gebrauch in Innenräumen.

Warnung

• Ein beschädigtes Netzkabel muss vom Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Fachkraft ersetzt werden, um Gefahrensituationen zu vermeiden.
• Um Gefahren durch Stromschläge zu vermeiden, * dürfen das Gerät, dessen Kabel und der Stecker nicht in Wasser oder andere Flüssigkeiten getaucht werden.
• Trennen Sie das Gerät vom Netzstrom, bevor Sie es reinigen oder während es nicht in Gebrauch ist.
• Das Gerät muss vom Netzstrom getrennt werden, bevor das Schutzgitter entfernt wird.
• ENTSORGUNG: Elektrische Geräte)dürfen nicht über den Hausmüll entsorgt werden, sondern,müssen an entsprechenden Sammelstellen abgegeben werden. Auf ihrer Behörde vor Ort erhalten Sie Informationen über Standorte von Sammelstellen. Falls elektrische Geräte auf Deponien oder Müllhalden entsorgt werden, konnen gefährliche Substanzen in das Grundwasser gelangen und so die Gesundheit und das Wohlbefinden beeinträchtigen.

TECHNISCHE DATEN

Produktmodell	MFS400ROAPH MFS400ROAPW
Spannung	220-240V~
Frequenz	50Hz
Nennleistung	50W

DE

ParameterSymbolWert			Einheit
Maximales Geblüse	F	61,77	m³/min
Eingangsleistung Geblüse	P	40,30	W
Servicewert	Sv	1,53	(m³/min)W
Energieverbrauch Standby	PSB	0,31	W
Energieverbrauch im ausgeschalteten Zustand	POFF	-	W
Schallleistungspegel	LWA	56,55	dB(A)
Maximale Luftgeschwindigkeit	C	2,94	Meter/Sek.
Saisonaler Energieverbrauch	Q	13,24	kWh/a
Messnorm für Servicewert	EN IEC 60879:2019
Kontaktdaten für weitere Informationen	Midea Italia S.r.l. a sostio unico Viale Luigi Bodio 29/37 20158 Milano Italia midea.com/it

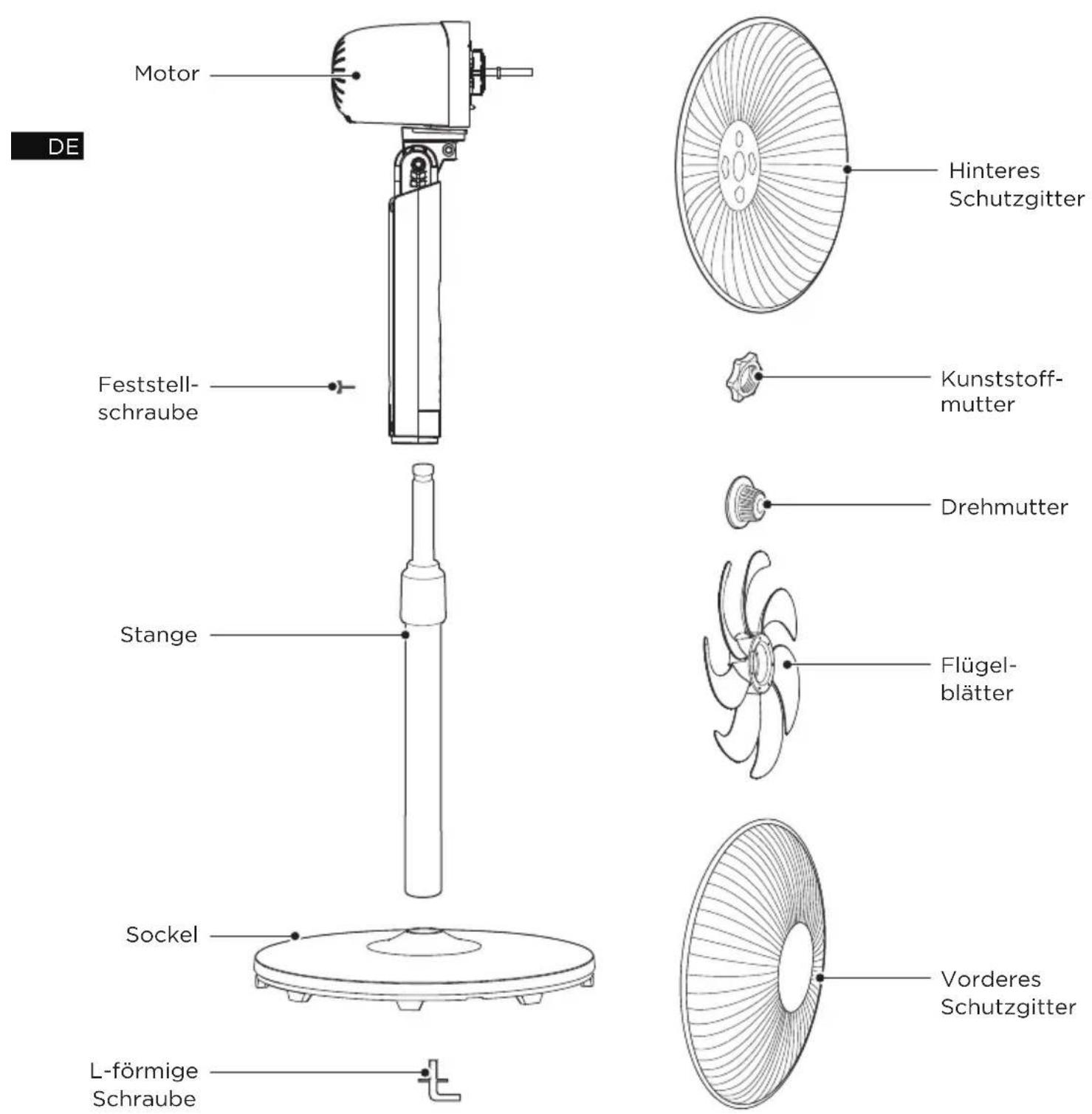

PRODUKTÜBERSICHT

Teilebezeichnung

HINWEIS

Die Abbildungen in dieser Anleitung dienen nur der Veranschaulichung und konnen vom tatsächlichen Produkt abweichen.

Entfernen Sie vor der Installation die entsprechenden Komponenten.

INSTALLATION

Installationsschritte

HINWEIS

Entfernen Sie zunachst die L-formigen Schrauben von der Stange sowie die Drehmutter und die Kunststoffmutter, bevor Sie mit der Installation beginnen.

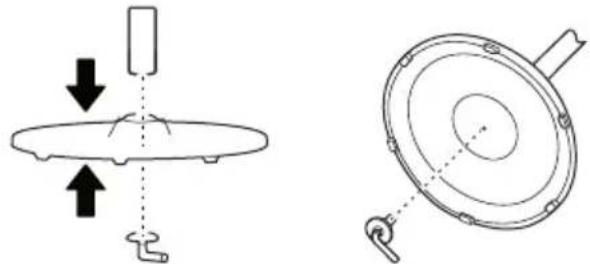

1 Sockel installieren

Richten Sie dieunte Stange und den Sockel miteinander aus und verbinden Sie beide Teile mit den Schrauben des Sockels.

Im Uhrzeigersinn

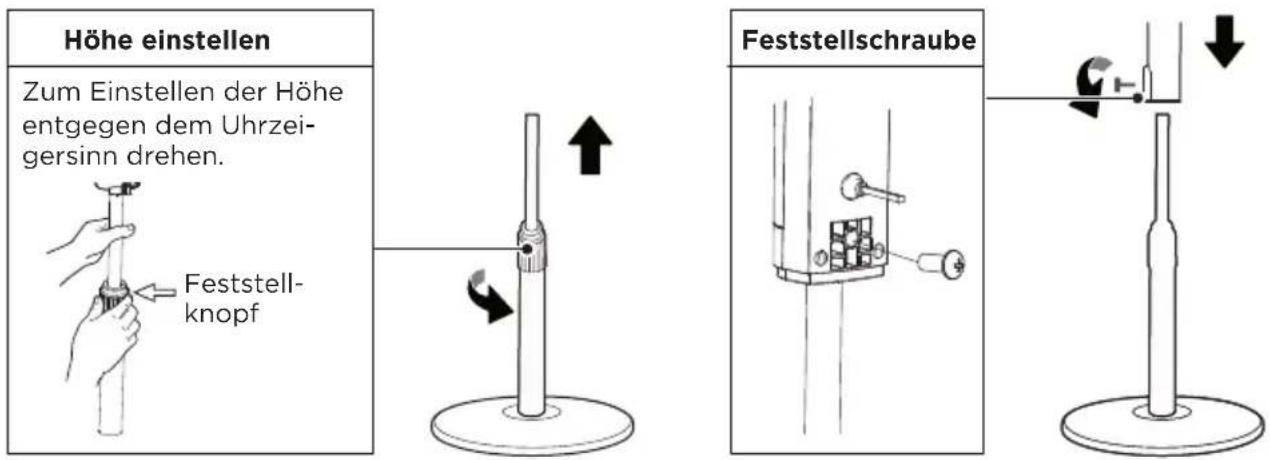

2 Stange installieren

2.1 Losen Sie den Feststellknopf an der Stange, um die innere Stange bis zur gewünschten Höhe herauszuziehen. Sichern Sie die innere Stange mithilfe des Feststellknopfs.
2.2 Installieren und sichern Sie den Motor mithilfe der Feststellschraube.

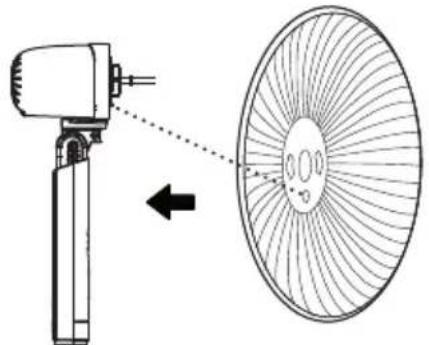

3 Hinteres Schutzgitter installieren

Richten Sie die Öffnungen des hinteren Schutzgitters mit den Erhebungen am Motorgehäuse aus.

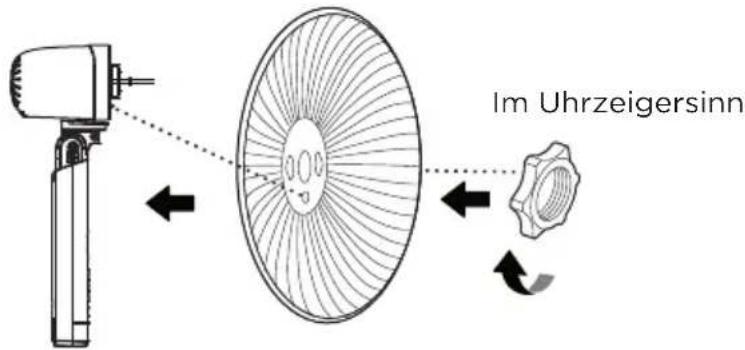

4 Kunststoffmutter installmenten

Drehen Sie die Kunststoffmutter im Uhrzeigersinn fest, um das hintere Schutzgitter zu sichern.

DE

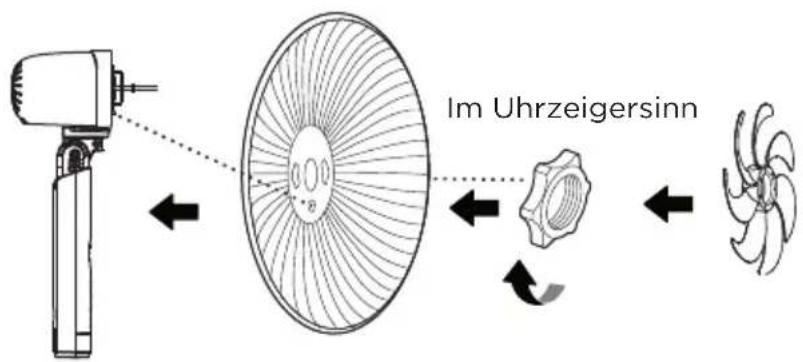

5 Flügelblätter installieren

Befestigen Sie die Flügelblätter und drehen Sie diese dann mit ihrem Finger, um sich über deren ordnungsgemäßen Gebrauch zu vergewissern.

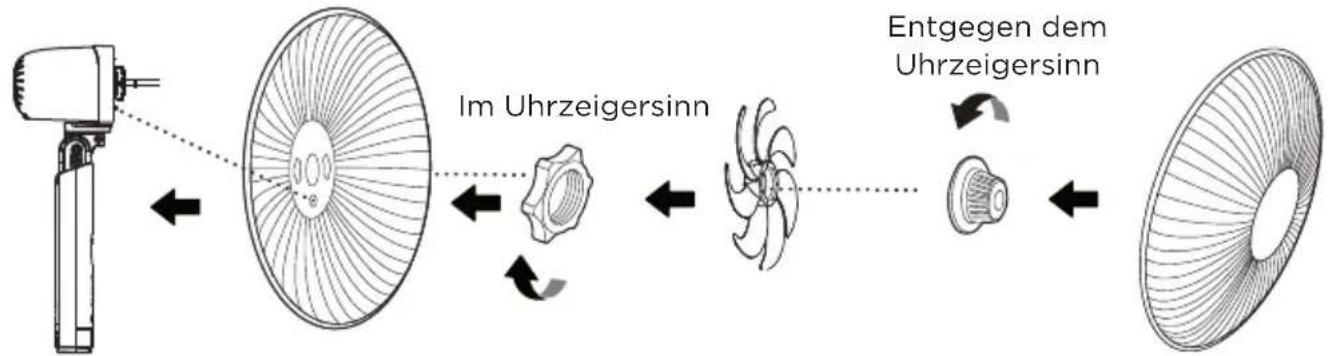

6 Drehmutter installmenten

Drehen Sie die Drehmutter entgegen dem Uhrzeigersinn fest und installieren Sie dann das vordere Schutzgitter.

7 Vorderes Schutzgitter installieren

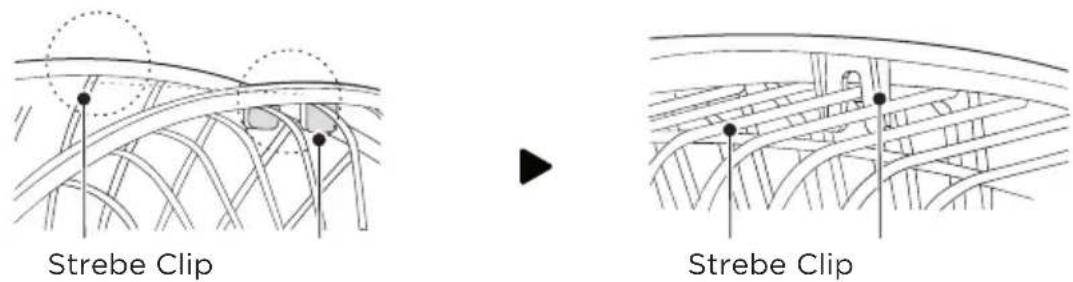

7.1 Richten Sie die Clips des vorderen Gitters von oben nach unter beginnend mit der obersten Strebe des hinteren Gitters aus.

Verriegeln Sie die Clips nach der korrekten Ausrichtung von hinten nach vorn; siehe Abbildung.

DE

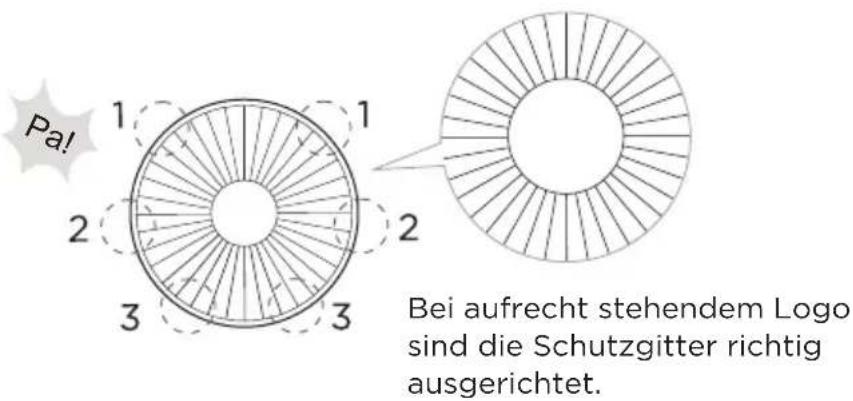

7.2 Drücken Sie die Schutzgitter mit beiden Händen zusammen, bis alle Clips mit einem „Klickgeräusch" eingerastet sind.

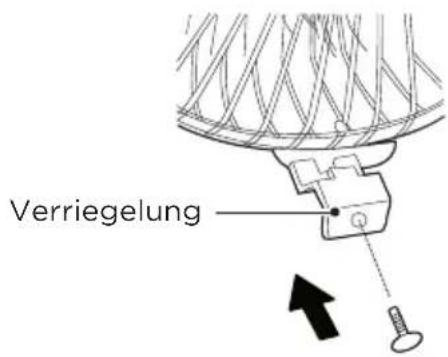

7.3 Verriegelung installmenten

Tasten und Funktionen

Anzeige Naturlicher Wind

Timer-Anzeige

Anzeige Windgeschwindigkeit

Windgeschwindigkeit

Oszillation

Timer

	FunktionTaste
EIN/AUS	·Mit dieser Taste schalten Sie das Gerät ein. Das Gerät startet mit niedriger Geschwindigkeit. Durch erneutes Drücken schalten Sie das Gerät wieder aus.
TIMER	·Mit jedem Drücken der TIMER-Taste erhöht sich die Betriebsdauer schrittweise. Wenn das Gerät zum Beispiel 7 Stunden lang laufen soll, drücken Sie die Taste so oft, bis die Anzeigen 1, 2 und 4 gleichzeitig leuchten. ·Die Betriebsdauer beträgt dann 1+2+4=7 Stunden. Die von den Anzeigelampen angedetete Betriebsdauer erhöht sich mit jedem Drücken um jeweils 1 Stunde. Drücken Sie die TIMER-Taste nicht, falls das Gerät kontinuierlich laufen soll. In solch einem Fall leuchtet keine der Timer-Anzeigen.
OSZILLATION	·Drücken Sie diese Taste während des Betriebs, um die Oszillation ein-/ auszuschalten.
WINDGESCH-WINDIGKEIT	·Mit dieser Taste wahren Sie die Windgeschwindigkeit wie folgt aus: Stufe 1 → Stufe 2 → Stufe 3 → Natürlicher Wind.

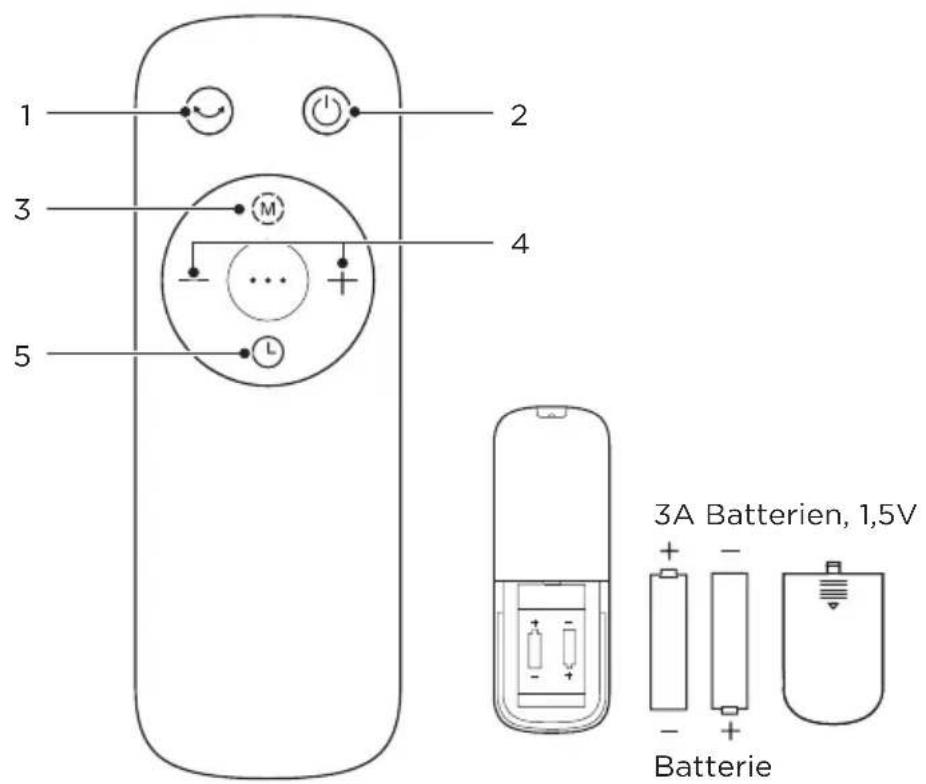

Fernbedienung

Die Fernbedienung hat eine Reichweite von 5 Metern zur Vorderseite des Geräts sowie einen Winkelbereich von 30 Grad.
Die Batterie enthalt Schwermetalle, Säuren, Basen, usw., die gesundheitsschädlich sind. Die Batterie muss daher getrennt vom Hausmull entsorgt werden.

DE

		FunktionTasteNr.
1	◎	• Oszillationsfunktion ein-/ ausschalten.
2	◎	• Start/Standby.
3	M	• Umschalten zwischen normalem und tatsächchem Windmodus.
4	- / +	• Einstellen der Windgeschwindigkeit.
5	L	• Programmierte Einschaltung/ Abschaltung einstellen.

Batterien einlagen

Batterie nicht im Lieferumfang enthalten

1 Öffnen Sie das Batteriefach durch Verschieben der Abdeckung.

Abb.1

DE 2 Legen Sie die Batterien gemäß Abbildung 2 ein.

Abb. 2

3 Installieren Sie dann wieder die Batteriefachabdeckung.

Abb. 3.

HINWEIS

• Verwenden Sie Mangan- oder Alkalibatterien des Typs „AAA".
• Batterien dürfen nicht ins Feuer geworfen werden; sie konnten explodieren oder auslaufen.
• Alte und neue Batterien dürfen nicht gemeinsam verwendet werden.
• Alkali-Batterien, herkömmliche Batterien (Kohle-Zink) und wiederaufladbare Batterien (Nickel-Kadmium))dürfen nicht gemeinsam verwendet werden.

Warnhinweise für Batterien

• Batterien dürfen nicht ins Feuer geworfen werden; sie konnten explodieren oder auslaufen.
• Alte und neue Batterien dürfen nicht gemeinsam verwendet werden.
• Alkali-Batterien, herkömmliche Batterien (Kohle-Zink) und wiederaufladbare Batterien (Nickel-Kadmium))dürfen nicht gemeinsam verwendet werden. Same comment as In
• Nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden.
• Legen Sie Batterien der richtigen Polarität entsprechend ein.
• Entfernen Sie leere Batterien aus dem Gerät.
• Entfernen Sie die Batterien aus der Fernbedienung vor der deren Entsorgung und entsorgen Sie die Batterien umweltgerecht.

REINIGUNG UND WARTUNG

Das Gerät muss nur gingefugig gewartet werden. Versuchen Sie nicht, es selbständig zu reparieren. Lassen Sie Reparaturen nur von qualifizierten Fachkräften durchführren.

1. Trennen Sie vor der Reinigung und Demontage das Gerät vom Netzstrom.
2. Um eine adäquate Luftzirkulation um den Motor herum zu gewährleisten, müssen die Belüftungsöffnungen an der Rückseite des Motors immer sauber sein. Zum Entfernen von Staubarf das Gerät nicht demontiert werden.

Wischen Sie die äußeren Oberflächen mit einem weichen Lappen, den Sie mit einem milden Reinigungsmittelleitung anfeuchten, ab.

1. Verwenden Sie keine Scheuermittel oder Lösungsmittel, da diese die Oberfläche zerkratzen * 們 den.
2. Verwenden Sie keine der folgenden Reinigungsmittel: Benzol, Verdünner.
3. Achten Sie darauf, dass weder Wasser noch andere Flüssigkeiten in das Motorgehause oder die inneren Teile eindringen.
4. Trennen Sie das Gerät vor der Reinigung vom Netzstrom.
5. Reinigen Sie Kunststoffe mit einem weichen Lappen, den Sie mit einem milden Reinigungsmittelleitung anfeuchten. Entfern den Sie Rückstände mit einem trockenen Lappen.

STÖRBEHEBUNG

Während des Betriebs konnen Fehler oder Fehlfunktionen auftreten. In der nachfolgenden Übersicht finden Sie Informationen zu potenziellen Fehlfunktionen und darüber, wie diese verursacht und behoben werden konnen.itte lesen Sie diese Übersicht sorgfältig durch, um Zeit und Kosten fur den Anruf des Kundendiensts zu sparen.

DE

	Ursache BehebungProblem
Gerät faktioniert nach der Installa-tion nicht ordnungsgemäß.	·Netzkabel nicht richtig angeschlossen oder hat keinen gutekosten Kontakt.	Vergewissern Sie sich, dass der Netzstecker richtig in der Steckdose sitzt.
	·Gerät nicht über die Betriebstaste am Geräteingeschaltet.	Schalten Sie das Gerät mit der entsprechenden Tastes ein.
Fernbedienung faktioniert nicht.	·Batterie muss ersetzt werden.	Ersetzen Sie die Batterie.
	·Abstand zwischen Fernbedienung und Gerät ist*höher als 5 m.	Halten Sie die Fernbedienung{naher an das Gerät und vergewissern Sie sich, dass diese direkt auf das Display gerichtet ist.

MARKENZEICHEN, UHRHEBERRECHTE UND RECHTLICHE HINWEISE

Logo Midea, Wortmarken, Handelsnamen, Handelsaufmachungen und alle Versionen davon sind wertvolle Vermögenswerte von Midea und verbundenen Unternehmen, an denen Midea Marken, Urheberrechte und andere geistige Eigentumsrechte besitzt, sowie sámttliche Vermögenswerte, die sich aus der Verwendung eines Teils einer Midea-Marke ergeben. Die Verwendung der Marke Midea für kommerzielle Zwecke ohne die vorherige schriftliche Zustimmung von Midea stellt eine Markenverletzung bzw. einen unlauteren Wettbewerb dar, der gegen die einschlagigen Gesetze verstört.

These Bedienungsanleitung wurden von Midea erstellt und Midea besteht sich alle damit verbundenen Urheberrechte vor. Keine juristische Person oder Einzelperson darf diese Bedienungsanleitung ganz oder teilweise ohne die vorherige schriftliche Zustimmung von Midea verwenden, verwielfältigen, modifizieren, verteilen oder mit anderen Produkten bündeln oder verkaufen.

Alle erläuterten Funktionen und Anleitungen waren zum Zeitpunkt des Drucks aktuell.

ENTSORGUNG UND RECYCLING

Wichtige Hinweise

Konformität mit der WEEE-Richtlinie zur Entsorgung von Altgeräten:

Dieses Gerät entspricht der EU WEEE-Richtlinie (2012/19/EU). Auf dem Gerät befindet sich eine Kennzeichnung, die das Gerät als elektrisches bzw. elektronisches Gerät (WEEE) klassifiziert.

DE

Dieses Symbol weist daraufhin, dass das Produkt am Ende seiner Nutzungsdauer nicht über den normalen Haushaltsmull entsorgt wardenarf. Es muss an einer offiziellen Sammelstelle für das Recycling elektrischer und elektronischer Altgeräte abgegeben werden. Informationen über die Standorte solcher Sammelstellen erhalten Sie auf ihrer Behörde vor Ort oder beim Handler, bei dem Sie das Gerät erworben haben. jeder Haushalt leistet einen wichtigen Beitrag durch die

Wiederverwertung und das Recycling alter Geräte. Eine ordnungsgemäß Entsorgung des Geräts hilft darauf, negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

Konformität mit der RoHS-Richtlinie

Das von Ihnen erworbene Produkt ist konform mit der EU RoHS-Richtlinie (2011/65/EU). Es enthalt keine der in der Richtlinie genannten schädlichen oder verbotenen Materialien.

Wichtige Hinweise

Die Verpackungsmaterialien des Produkts wurden gemäß nationalen Umweltvorschriften aus niederverwertbaren Materialien hergestellt. Entsorgen Sie das Verpackungsmaterial nicht zusammen mit dem Hausmüll oder anderen Abfallen. Bringen Sie es zu einer von den örtlichen Behörden ausgewiesenen Sammelstelle für die Entsorgung von Verpackungsmaterial.

DATENSCHUTZHINWEISE

Zur Erbringung der mit dem Kunden vereinbarten Leistungen,

verpflichten wir uns, alle Bestimmungen des anwendbaren Datenschutzrechts gemäß den vereinbarten Ländern, in denen Dienstleistungen für den Kunden erbracht werden, sowie gegebenenfalls die EU-Datenschutzgrundverordnung (GDPR) uneingeschränkt einzuhalten.

Generell erfolgt unsere Datenverarbeitung zur Erfüllung unserer vertraglichen Verpflichtungen mit Ihnen und aus Gründen der Produktionsicherheit, sowie zur Währung ihrer Rechte im Zusammenhang mit Gewährleistungs- und Produktregistrierungsfragen. In einigen Fällen, jedoch nur wenn ein angemessener Datenenschutz gewährleistet ist, konnen personenbezogene Daten an Empfänger außerhalb des Europäischen Wirtschaftsrums übermittelt werden.

Für weitere Informationen wenden Sie sichitte an unsern Daten schutzbeauftragten via [e-mail]. Um ihre Rechte auszuuben, wie z. B. das Recht, der Verarbeitung ihrer personenbezogenen Daten fur Direktmarketingzwecke zu hersprechen, kontaktieren Sie unsitte via [e-mail]. Weitere Informationen erhalten Sie über den QR-Code.
