FT40-21M - Ventilátor MIDEA - Bezplatný návod k obsluze

Značka	MIDEA
Model	FT40-21M
Typ výrobku	Ventilátor
Napájecí napětí	220-240 V~
Frekvence	50 Hz
Jmenovitý výkon	40 W
Maximální průtok vzduchu	64,33 m³/min
Výkon ventilátoru	34,30 W
Servisní hodnota	1,88 (m³/min)/W
Spotřeba v klidu	0 W
Hladina akustického výkonu	55,90 dB(A)
Maximální průtok vzduchu (rychlost)	3,27 m/s
Sezónní spotřeba elektřiny	10,98 kWh/a
Použití	Pouze do interiéru a domácnosti
Instalace	Montáž přední a zadní mřížky, lopatek, šroubů
Čištění	Měkký hadřík s jemným čisticím prostředkem, neponořovat
Bezpečnost	Nevkládat předměty; odpojit před údržbou
Ochranná mřížka	Po montáži neodnímatelná
Opravitelnost	Neopravovat samostatně; kontaktovat technika
Shoda	OEEZ (2012/19/EU), RoHS (2011/65/EU)

Často kladené otázky - FT40-21M MIDEA

Jak sestavit ventilátor FT40-21M?

Pro sestavení ventilátoru vyrovnejte otvory pro šrouby na přední a zadní mřížce s polohovacím držákem. Stiskněte všechny držáky pro upevnění přední mřížky na zadní, poté utáhněte šroub a matici v otvorech. Našroubujte protimatice mřížky ve směru hodinových ručiček pro upevnění zadní mřížky. Poté zatáhněte za lopatky, abyste zkontrolovali, zda se normálně otáčejí, než zajistíte matici lopatek proti směru hodinových ručiček. Nakonec nainstalujte přední kryt ventilátoru.

Jak čistit ventilátor?

Před čištěním vždy odpojte ventilátor. Otřete skříň a mřížku měkkým hadříkem namočeným v jemném čisticím prostředku. Nepoužívejte abrazivní čisticí prostředky, benzín ani ředidla. Nenechte vniknout vodu do motoru. Plastové díly lze čistit měkkým hadříkem a jemným mýdlem, poté otřete suchým hadříkem.

Co dělat, když ventilátor nefunguje?

Pokud ventilátor po instalaci nefunguje, nejprve zkontrolujte, zda je napájecí kabel správně zapojen a zástrčka je dobře zasunuta. Poté se ujistěte, že je spínač hlavní jednotky zapnutý. Pokud problém přetrvává, kontaktujte kvalifikovaného technika.

Mohu používat ventilátor venku?

Ne, tento ventilátor je určen pouze pro použití v interiéru a domácnosti. Nepoužívejte jej v okně, protože déšť může způsobit elektrické riziko.

Jak nastavit rychlost ventilátoru?

Ventilátor je vybaven spínačem na hlavní jednotce. Ačkoli návod neuvádí podrobnosti o rychlostech, pravděpodobně spínač umožňuje výběr několika rychlostí. Pro přesné nastavení se řiďte úplným návodem. Pokud informaci nenajdete, kontaktujte zákaznický servis.

Ventilátor vydává abnormální hluk, co dělat?

Abnormální hluk může být způsoben špatně upevněnou lopatkou nebo cizím předmětem v mřížce. Zkontrolujte, zda se lopatky volně otáčejí a zda se žádný předmět nedotýká. Pokud hluk přetrvává, odpojte ventilátor a kontaktujte technika. Nepokoušejte se opravovat sami.

Mohu demontovat mřížku pro čištění lopatek?

Ne, jakmile je ventilátor sestaven, ochrannou mřížku již nelze odstranit. Pro čištění lopatek můžete otřít vnější stranu mřížky vlhkým hadříkem. Nedemontujte mřížku pro čištění lopatek, mohlo by dojít k poškození spotřebiče.

Jaká je spotřeba elektřiny ventilátoru v pohotovostním režimu?

Spotřeba elektřiny v pohotovostním režimu není v návodu uvedena (označena '---'). Na druhou stranu spotřeba v klidu je 0 W. Doporučuje se odpojit spotřebič, když se nepoužívá, pro úsporu energie.

Jak nainstalovat přední mřížku?

Pro instalaci přední mřížky vyrovnejte otvory pro šrouby na vnějším kroužku přední a zadní mřížky s vyrovnaným polohovacím držákem. Stiskněte všechny držáky pro jejich upevnění, poté utáhněte dodaný šroub a matici v otvorech. Postupujte podle schémat v návodu pro správné sestavení.

Co dělat, když je napájecí kabel poškozen?

Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, jeho servisním střediskem nebo podobně kvalifikovanou osobou, aby se předešlo nebezpečí. Nepoužívejte ventilátor s poškozeným kabelem a okamžitě jej odpojte.

NÁVOD K OBSLUZE FT40-21M MIDEA

Děkujeme, že jste si vybrali společnost Midea! Před zahájením používání nového výrobku Midea si důkladně přečtěte tento návod, abyste se ujistili, že víte, jak bezpečně ovládat vlastnosti a funkce, které váš nový spotřebič nabízí.

OBSAH

DĚKOVNÝ DOPIS 01

BEZPEČNOSTNÍ POKYNY 02

SPECIFIKACE 05

PŘEHLED PRODUKTU 06

Následující bezpečnostní pokyny mají zabránit nepředvídaným rizikům nebo škodám způsobeným nebezpečným nebo nesprávným provozem spotřebiče. Při příjezdu zkontrolujte obal a spotřebič, zda je vše neporušené, abyste zabezpečili bezpečný provoz. Pokud zjistíte jakékoli poškození, obrat’te se na prodejce. Upozorňujeme, že úpravy nebo změny na spotřebiči nejsou z důvodu vaší bezpečnosti povoleny. Neúmyslné používání může způsobit nebezpečí a ztrátu nároků na záruku.

Vysvětlení symbolů

	NebezpečiTento symbol upozorňuje na nebezpečí ohrožení života a zdraví osob v důsledku extrémně hořlavého plynu.
	Upozornění na elektrické napětíTento symbol označuje nebezpečí ohrožení života a zdraví osob v důsledku elektrického napětí.
	VarováníSignální slovo označuje nebezpečí se střední úrovní rizika, které může mít za následek smrt nebo vážné zranění, pokud se mu nevyhnete.
	VýstrahaSignální slovo označuje nebezpečí s nízkým stupněm rizika, které může způsobit lehké nebo středně těžké zranění, pokud se mu nevyhnete.
	PozorSignální slovo označuje důležitou informaci (např. škodu na majetku), ale ne nebezpečí.
	Dodržujte pokynyTento symbol označuje, že servisní technik musí tento spotřebič obsluhovat a udržovat pouze v souladu s návodem k obsluze.

Před použitím/uvedením přístroje do provozu si pečlivě a pozorně přečtěte tento návod k obsluze a uschovejte jej v bezprostřední blízkosti místa instalace nebo přístroje pro pozdější použití!

⚠️ VÝSTRAHA

• Pozorně si přečtěte pravidla a pokyny bezpečného provozu.
• Nikdy nevkládejte prsty, tužky nebo jiné předměty přes mřížku, když je ventilátor v provozu.
• Při přesunu z jednoho místa na druhé odpojte ventilátor.
• Ujistěte se, že ventilátor je při provozu na stabilním povrchu, aby se zabránilo jeho převrácení.
• NEPOUŽÍVEJTE ventilátor v okně, déšť může způsobit elektrické nebezpečí.
• Pouze pro použití v domácnosti.

⚠️ VAROVÁNÍ

• Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, nebo servisním technikem nebo podobně kvalifikovanou osobou, aby nedošlo k úrazu.
• Z důvodu ochrany před nebezpečím úrazu elektrickým proudem, a neponořujte přístroj, kabel nebo zástrčku do vody nebo jiné tekutiny.
• Tento spotřebič mohou používat děti ve věku od 8 let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi, nebo nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo jim byly dány instrukce týkající se použití přístroje osobou zodpovědnou za jejich bezpečnost. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu nesmějí provádět děti bez dozoru.
• Pokud přístroj nepoužíváte a také před čištěním ho odpojte od síťové zásuvky.
• Elektrické spotřebiče uchovávejte mimo dosah dětí nebo nemocných osob. Nedovolte jim používat spotřebiče bez dozoru.
• Pouze na vnitřní a domácí použití.
• Když byl ventilátor smontován, ochranný kryt lopatek rotoru se již nesmí demontovat.

- Před čištěním odpojte ventilátor ze zásuvky.

- Ochranný kryt rotoru se nesmí rozebírat/otevírat pro čištění listů rotoru.

- Kryt ventilátoru a ochranný kryt lopatek rotoru otřete mírně vlhkým hadříkem.

SPECIFIKACE

Model výrobku	FT40-21M
Napětí	220-240V~
Frekvence	50Hz
Příkon	40W

Položka/Popis Symbol Hodnota Jednotka
Maximální průtok ventilátoru	F	64,33	m^3/min
Příkon ventilátoru	P	34,30	W
Funkční hodnoty	S_v	1,88	(m^3/min)W
Spotřeba elektrické energie v pohotovostním režimu	P_SB	—	W
Spotřeba energie ve vypnutém stavu	P_OFF	0	W
Hladina akustického výkonu ventilátoru	L_WA	55,90	dB(A)
Maximální rychlost proudění vzduchu	C	3,27	meters/sec
Sezónní spotřeba elektrické energie	Q	10,98	kWh/a
Norma pro měření funkčních vlastností	IEC 60879:1986 (corr.1992)

PŘEHLED PRODUKTU

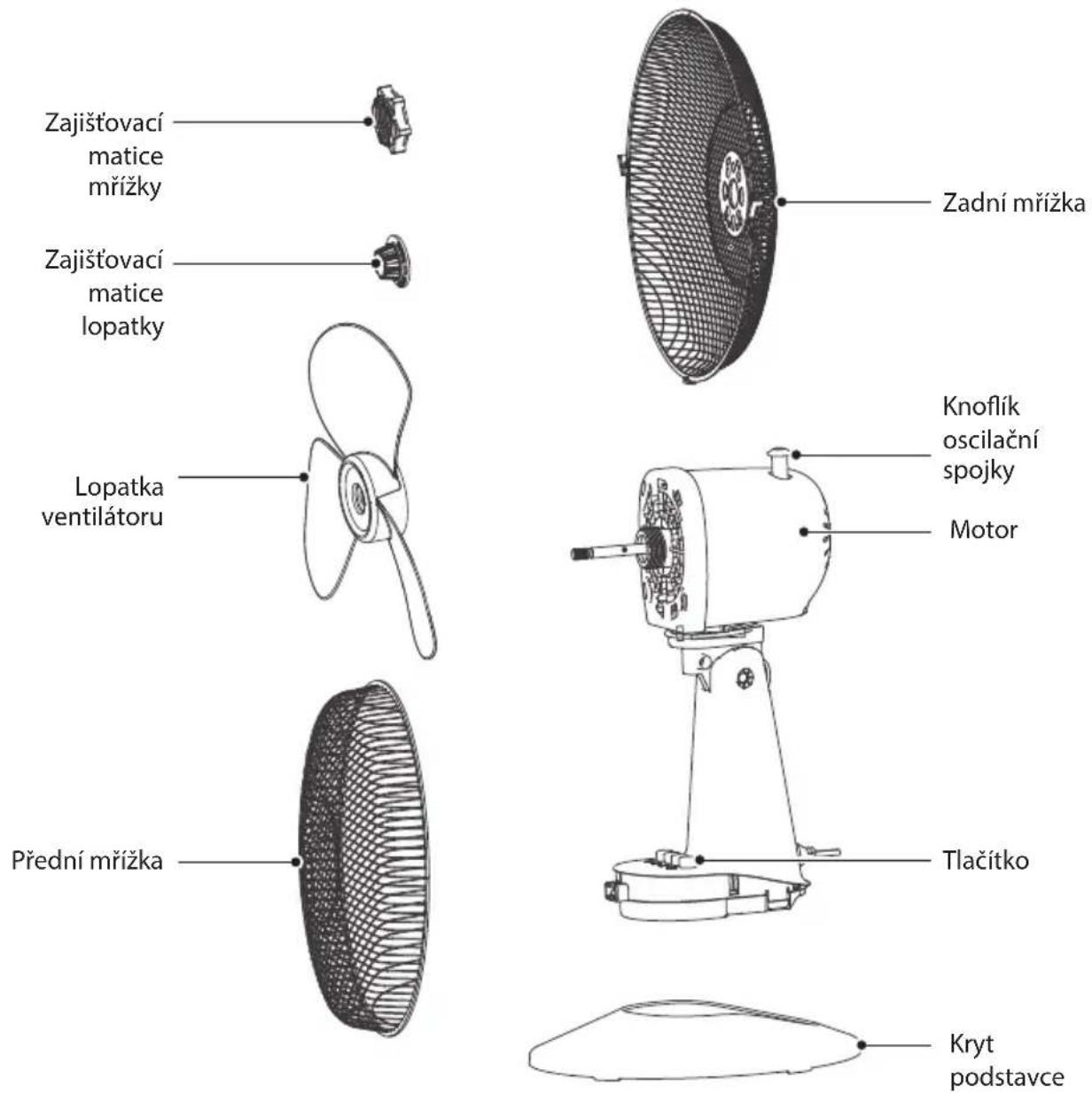

Název dílů

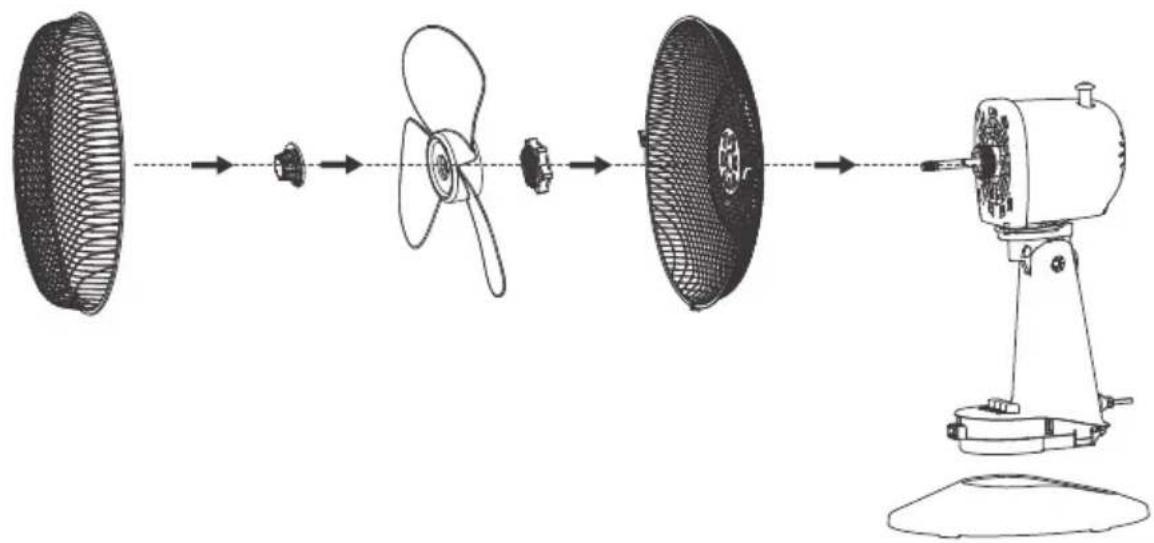

INSTALACE PRODUKTU

• Zašroubujte zajišťovací matici mřížky ve směru hodinových ručiček a mezitím upevněte zadní mřížku.
• Po instalaci zatáhněte lopatku, aby se mohla normálně otáčet.
• Zajistěte matici lopatky proti směru hodinových ručiček a poté nainstalujte přední kryt ventilátoru.


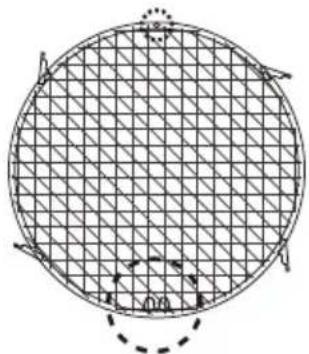

Instalace predního a zadního krytu

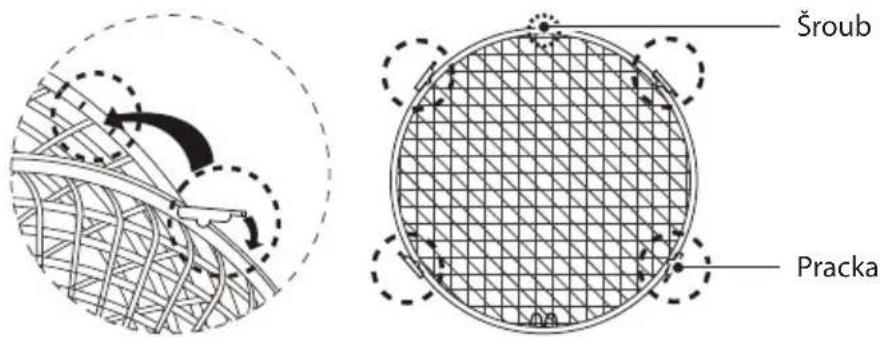

1 Zarovnejte otvory pro šrouby na vnějším kroužku predního i zadního krytu, přičemž polohovací svorka je zarovnána podle obrázku.

2 Stiskněte všechny přezky, aby se přední kryt spojil se zadním krytem. V otvorech pro šrouby utáhněte oddělený šroub a matici.

NÁVOD K OBSLUZE

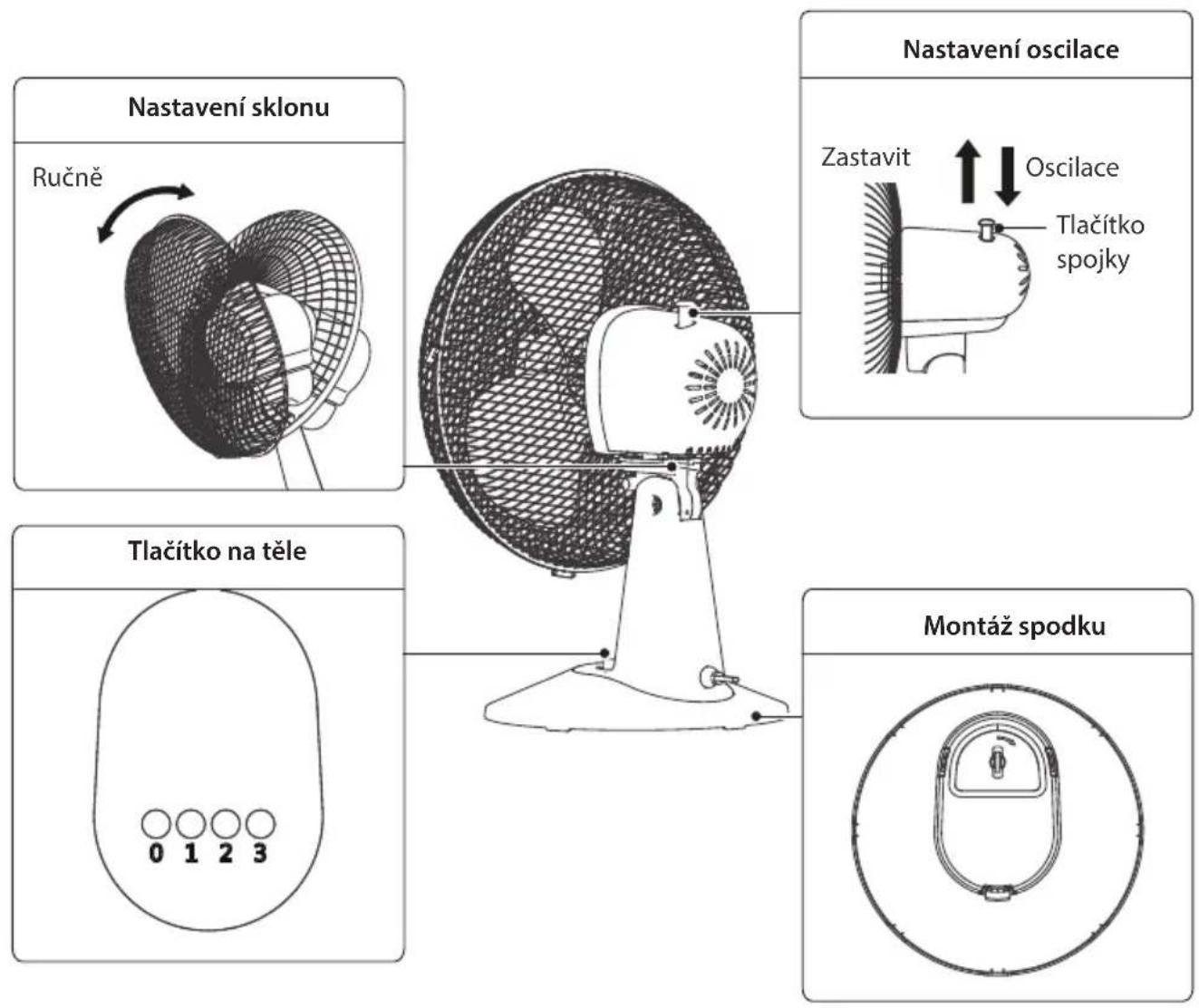

Pokyny k obsluze těla

ČIŠTĚNÍ A ÚDRŽBA

Ventilátor vyžaduje minimální údržbu. Nepokoušejte se ho opravit sami. V případě potřeby servisu ho odešlete kvalifikovanému servisnímu personálu.

1. Před čištěním a montáží odpojte napájení ventilátoru.
2. Pro zajištění dostatečné cirkulace vzduchu k motoru, udržujte větrací otvory v zadní části motoru bez prachu. K odstranění prachu nerozebírejte ventilátor.
   Vnější části otřete měkkým hadříkem namočeným do slabého saponátu.
3. Nepoužívejte žádné abrazivní čisticí prostředky nebo rozpouštědla, abyste nepoškrábali povrch.
4. K čištění nepoužívejte nic z následujícího: benzín, ředidlo.
5. Zabraňte vniknutí vody nebo jiných tekutin do krytu motoru nebo do vnitřních částí.
6. Před čištěním se ujistěte, že jste odpojili napájecí zdroj.
7. Plastové díly čistěte měkkým hadříkem navlhčeným jemným mýdlem.

ŘEŠENÍ PROBLÉMŮ

Při provozu vašeho spotřebiče mohou nastat chyby a poruchy. Následující tabulky obsahují možné příčiny a poznámky k vyřešení chybového hlášení nebo poruchy. Doporučujeme vám pozorně si přecíst následující tabulku, abyste ušetřili čas a peníze, které by vás mohlo stát volání do servisního střediska.

	Příčina Řešení Problém
Stroj po instalaci nefunguje správně	• Napájecí kabel není zapojen nebo má špatný kontakt.	Zkontrolujte, zda je zástrčka správně zasunuta do zásuvky.
	• Vypínač na těle není zapnutý.	Zapněte vypínač na těle.

OCHRANNÉ ZNÁMKY, AUTORSKÁ PRÁVA A PRÁVNÍ PROHLÁŠENÍ

Midea logo, slovní značky, obchodní název, obchodní styl a všechny jejich verze jsou cenným majetkem společnosti Midea Group a/nebo jejích přidružených společností ("Midea"), ke kterým společnost Midea vlastní ochranné známky, autorská práva a jiná práva duševního vlastnictví, jakož i veškerý goodwill vyplývající z používání jakékoli části ochranné známky Midea. Používání ochranné známky Midea ke komerčním účelům bez předchozího písemného souhlasu společnosti Midea může představovat porušení ochranné známky nebo nekalou soutěž v rozporu s příslušnými zákony.

Tuto příručku vytvořila společnost Midea a vyhrazuje si všechna autorská práva. Žádný subjekt ani jednotlivec nesmí používat, kopírovat, upravovat, distribuovat tento návod jako celek nebo jeho část, ani jej spojovat nebo prodávat s jinými produkty bez předchozího písemného souhlasu společnosti Midea.

Všechny popsané funkce a pokyny byly aktuální v době tisku této příručky. Skutečný výrobek se však může lišit v důsledku vylepšených funkcí a designu.

Důležité pokyny pro životní prostředí

Soulad se směrnicí o OEEZ a likvidace odpadu:

Tento výrobek je v souladu se směrnicí EU o OEEZ (2012/19/EU). Tento výrobek je označen klasifikačním symbolem pro odpad z elektrických a elektronických zařízení (OEEZ).

Tento symbol označuje, že tento výrobek se po skončení životnosti nesmí likvidovat spolu s jiným odpadem z domácnosti. Použité zařízení musí být předáno na oficiálním sběrném místě pro recyklaci elektrických elektronických zařízení. Chcete-li vědět více o tomto systému sběru, obraťte se na místní úřady nebo prodejce, u kterého jste výrobek zakoupili. Každá domácnost hraje důležitou roli při zhodnocování a recyklaci starých spotřebičů. Vhodná likvidace použitého spotřebiče pomáhá předcházet možným negativním důsledkům pro životní prostředí a lidské zdraví.

Soulad se směrnicí RoHS

Výrobek, který jste si zakoupili, je v souladu se směrnici EU o RoHS (2011/65/EU). Neobsahuje škodlivé a zakázané materiály uvedené ve směrnici.

CZ

INFORMACE o balení

Obalové materiály výrobku jsou vyrobeny z recyklovatelných materiálů v souladu s našimi národními environmentálními předpisy. Obalové materiály nevyhazujte spolu s domácím nebo jiným odpadem. Odneste je na místa sběru obalových materiálů určená místními úřady.

Na poskytování služeb dohodnutých se zákazníkem,

souhlasíme s tím, že budeme bez omezení dodržovat všechna ustanovení platných právních předpisů o ochraně osobních údajů v souladu s dohodnutými zeměmi, ve kterých budou služby zákazníkovi poskytovány, jakož i případně obecné nařízení EU o ochraně údajů (GDPR).

Obecně údaje zpracováváme, abychom splnili naše smluvní závazky vůči vám a z důvodů bezpečnosti výrobku, ochrany vašich práv v souvislosti s otázkami týkajícími se záruky a registrace výrobku. V některých případech, ale pouze pokud je zajištěna přiměřená ochrana údajů, mohou být osobní údaje přenášeny příjemcům nacházejícím se mimo Evropský hospodářský prostor.

Další informace vám poskytneme na požádání. Našeho pověřence pro ochranu osobních údajů můžete kontaktovat prostřednictvím [e-mail]. Chcete-li uplatnit svá práva, například právo namítat proti zpracování vašich osobních údajů pro účely přímého marketingu, kontaktujte nás prostřednictvím [e-mail]. Další informace získáte kliknutím na QR kód.
